1 Katalog systemy mocowania termoizolacji na fasadach EJOT Jakość łączy

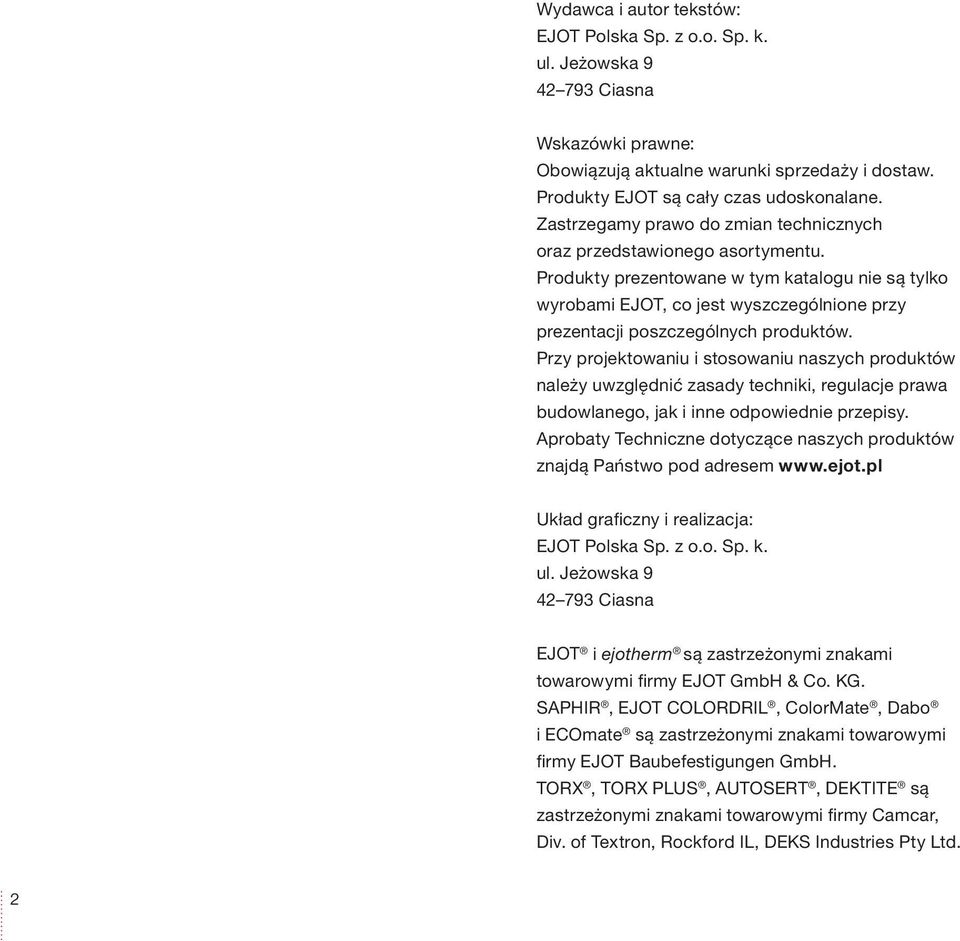

2 Wydawca i autor tekstów: EJOT Polska Sp. z o.o. Sp. k. ul. Jeżowska Ciasna Wskazówki prawne: Obowiązują aktualne warunki sprzedaży i dostaw. Produkty EJOT są cały czas udoskonalane. Zastrzegamy prawo do zmian technicznych oraz przedstawionego asortymentu. Produkty prezentowane w tym katalogu nie są tylko wyrobami EJOT, co jest wyszczególnione przy prezentacji poszczególnych produktów. Przy projektowaniu i stosowaniu naszych produktów należy uwzględnić zasady techniki, regulacje prawa budowlanego, jak i inne odpowiednie przepisy. Aprobaty Techniczne dotyczące naszych produktów znajdą Państwo pod adresem Układ graficzny i realizacja: EJOT Polska Sp. z o.o. Sp. k. ul. Jeżowska Ciasna EJOT i ejotherm są zastrzeżonymi znakami towarowymi firmy EJOT GmbH & Co. KG. SAPHIR, EJOT COLORDRIL, ColorMate, Dabo i ECOmate są zastrzeżonymi znakami towarowymi firmy EJOT Baubefestigungen GmbH. TORX, TORX PLUS, AUTOSERT, DEKTITE są zastrzeżonymi znakami towarowymi firmy Camcar, Div. of Textron, Rockford IL, DEKS Industries Pty Ltd. 2

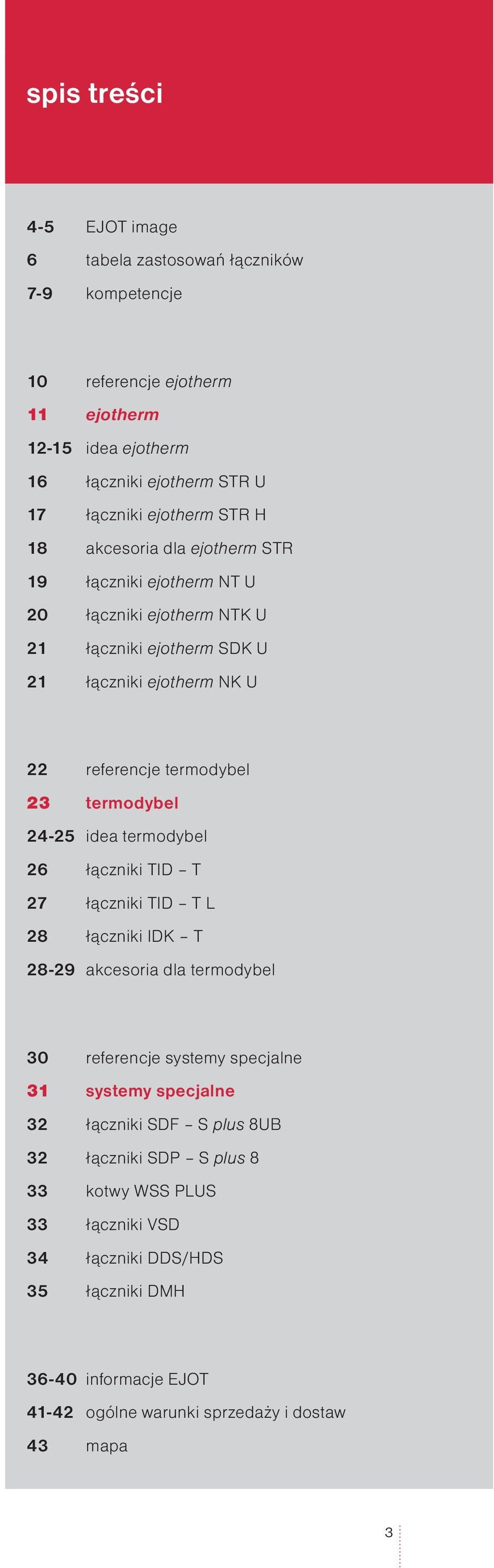

3 spis treści 4-5 EJOT image 6 tabela zastosowań łączników 7-9 kompetencje 10 referencje ejotherm 11 ejotherm idea ejotherm 16 łączniki ejotherm STR U 17 łączniki ejotherm STR H 18 akcesoria dla ejotherm STR 19 łączniki ejotherm NT U 20 łączniki ejotherm NTK U 21 łączniki ejotherm SDK U 21 łączniki ejotherm NK U 22 referencje termodybel 23 termodybel idea termodybel 26 łączniki TID T 27 łączniki TID T L 28 łączniki IDK T akcesoria dla termodybel 30 referencje systemy specjalne 31 systemy specjalne 32 łączniki SDF S plus 8UB 32 łączniki SDP S plus 8 33 kotwy WSS PLUS 33 łączniki VSD 34 łączniki DDS/HDS 35 łączniki DMH informacje EJOT ogólne warunki sprzedaży i dostaw 43 mapa 3

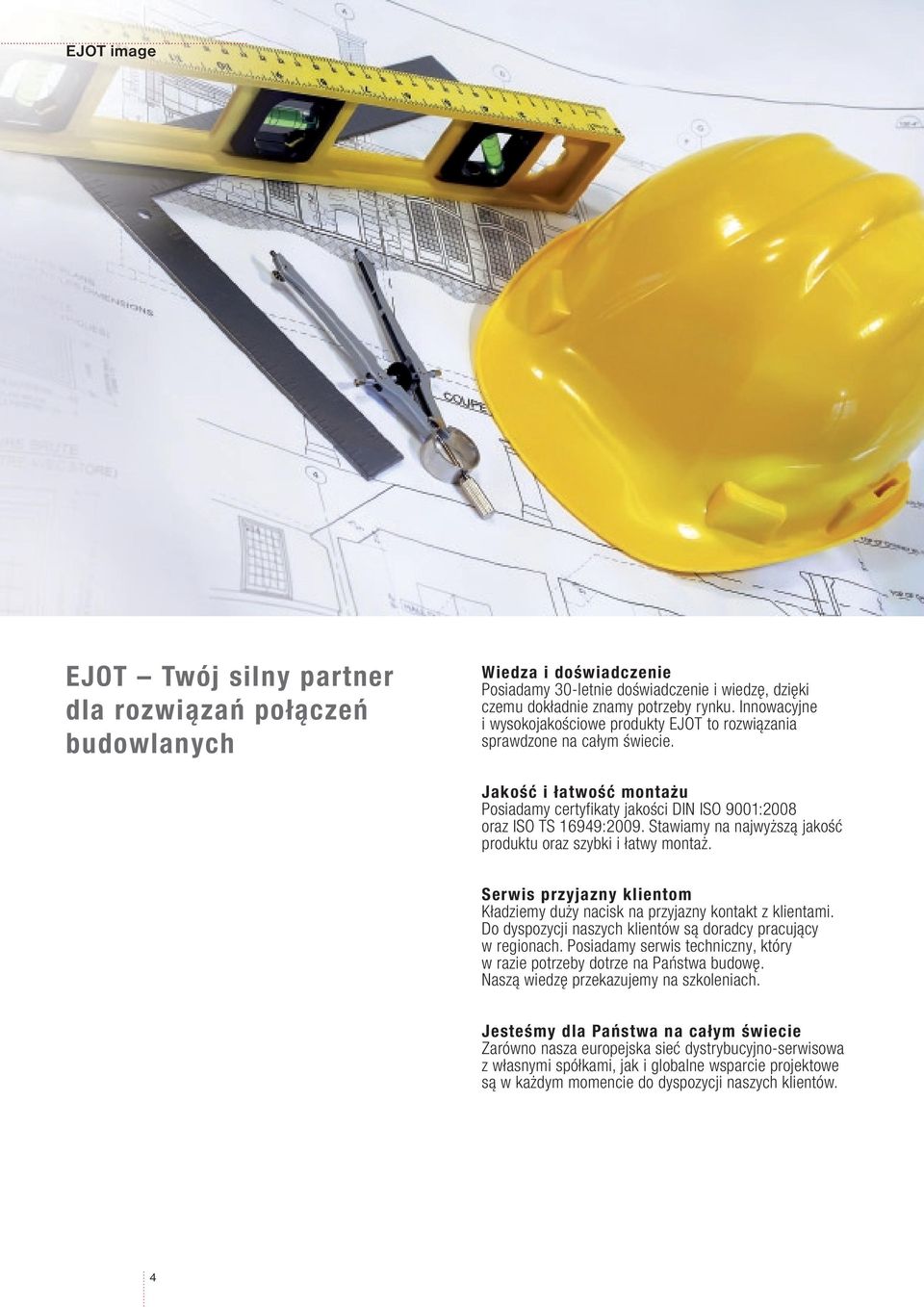

4 EJOT image EJOT Twój silny partner dla rozwiązań połączeń budowlanych Wiedza i doświadczenie Posiadamy 30-letnie doświadczenie i wiedzę, dzięki czemu dokładnie znamy potrzeby rynku. Innowacyjne i wysokojakościowe produkty EJOT to rozwiązania sprawdzone na całym świecie. Jakość i łatwość montażu Posiadamy certyfikaty jakości DIN ISO 9001:2008 oraz ISO TS 16949:2009. Stawiamy na najwyższą jakość produktu oraz szybki i łatwy montaż. Serwis przyjazny klientom Kładziemy duży nacisk na przyjazny kontakt z klientami. Do dyspozycji naszych klientów są doradcy pracujący w regionach. Posiadamy serwis techniczny, który w razie potrzeby dotrze na Państwa budowę. Naszą wiedzę przekazujemy na szkoleniach. Jesteśmy dla Państwa na całym świecie Zarówno nasza europejska sieć dystrybucyjno-serwisowa z własnymi spółkami, jak i globalne wsparcie projektowe są w każdym momencie do dyspozycji naszych klientów. 4

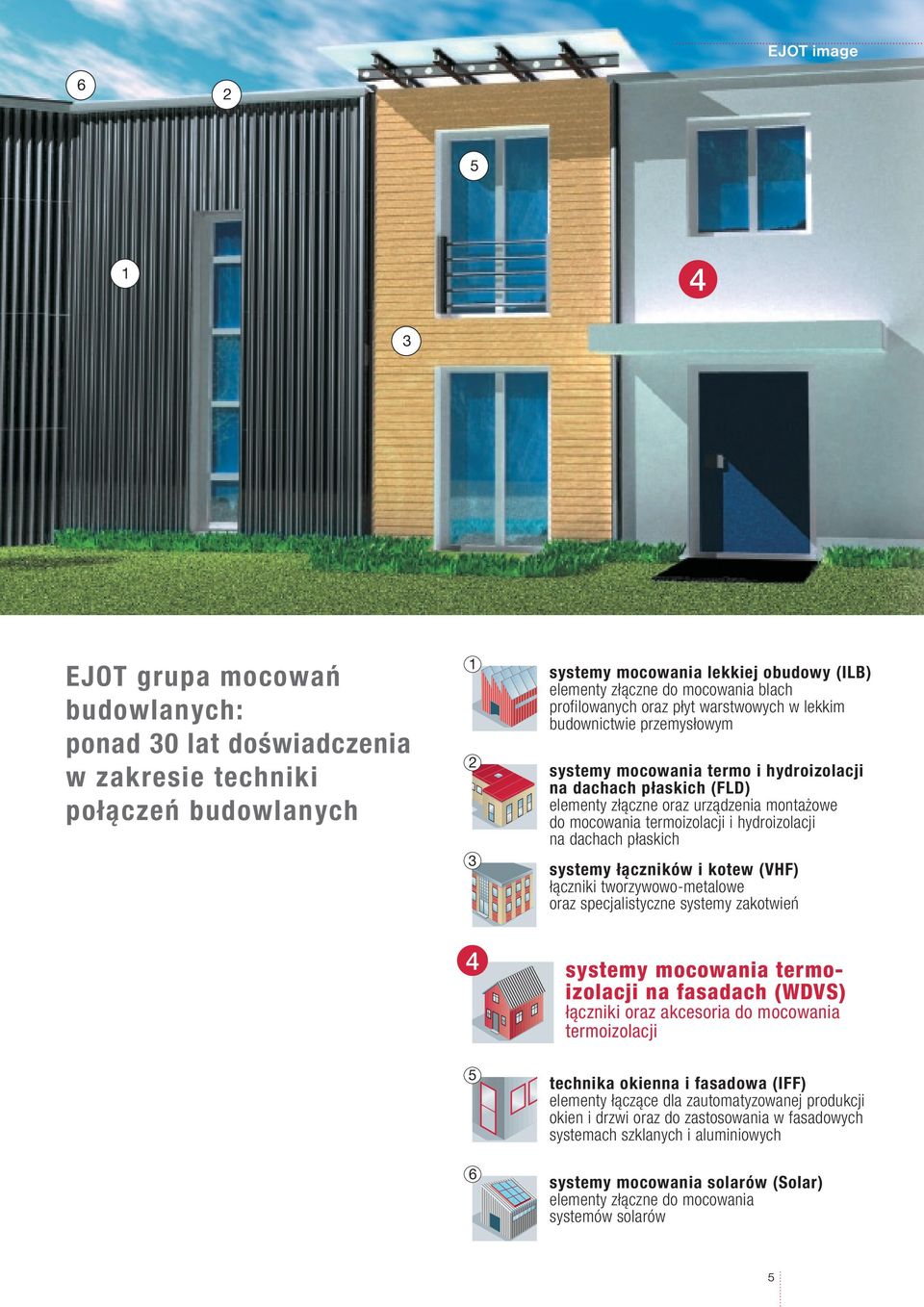

5 EJOT image EJOT grupa mocowań budowlanych: ponad 30 lat doświadczenia w zakresie techniki połączeń budowlanych systemy mocowania lekkiej obudowy (ILB) elementy złączne do mocowania blach profilowanych oraz płyt warstwowych w lekkim budownictwie przemysłowym systemy mocowania termo i hydroizolacji na dachach płaskich (FLD) elementy złączne oraz urządzenia montażowe do mocowania termoizolacji i hydroizolacji na dachach płaskich systemy łączników i kotew (VHF) łączniki tworzywowo-metalowe oraz specjalistyczne systemy zakotwień 4 systemy mocowania termoizolacji na fasadach (WDVS) łączniki oraz akcesoria do mocowania termoizolacji 5 6 technika okienna i fasadowa (IFF) elementy łączące dla zautomatyzowanej produkcji okien i drzwi oraz do zastosowania w fasadowych systemach szklanych i aluminiowych systemy mocowania solarów (Solar) elementy złączne do mocowania systemów solarów 5

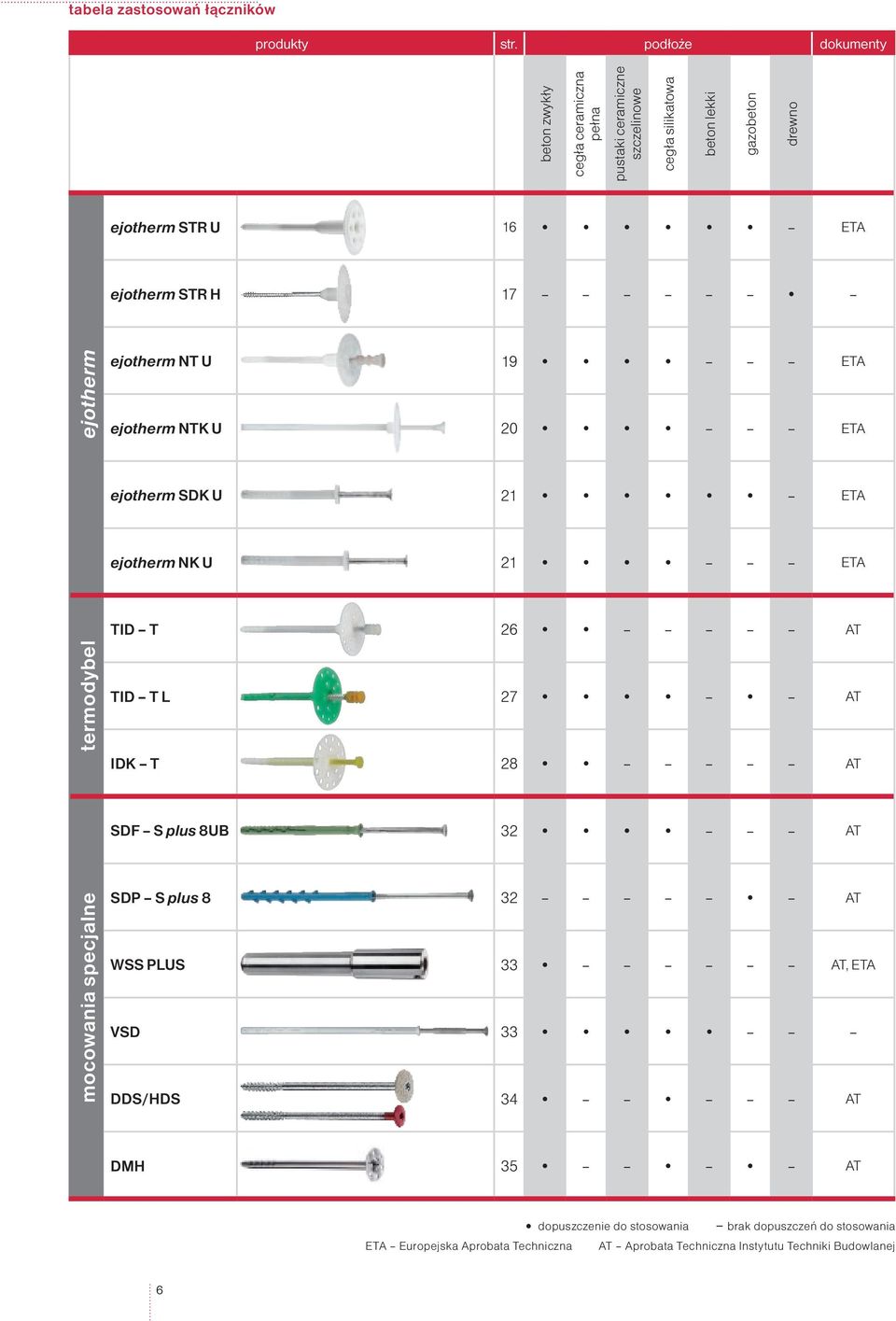

6 tabela zastosowań łączników produkty str. podłoże dokumenty ejotherm beton zwykły cegła ceramiczna pełna pustaki ceramiczne szczelinowe cegła silikatowa beton lekki gazobeton drewno ejotherm STR U 16 ETA ejotherm STR H 17 ejotherm NT U 19 ETA ejotherm NTK U 20 ETA ejotherm SDK U 21 ETA ejotherm NK U 21 ETA TID T 26 AT termodybel TID T L 27 AT IDK T 28 AT SDF S plus 8UB 32 AT mocowania specjalne SDP S plus 8 32 AT WSS PLUS 33 AT, ETA VSD 33 DDS/HDS 34 AT DMH 35 AT dopuszczenie do stosowania brak dopuszczeń do stosowania ETA Europejska Aprobata Techniczna AT Aprobata Techniczna Instytutu Techniki Budowlanej 6

7 kompetencje Państwa praca nasza jakość EJOT tworzy wzorce Czy są Państwo absolutnie pewni, co znajduje się za starym tynkiem? Blisko 80% termoizolacji mocowanych jest na starych budynkach podlegających renowacji. Duża część tych obiektów powstała w połowie XX wieku. Ponadto, nośność starego tynku została mocno obniżona poprzez wpływ warunków atmosferycznych. W tym celu stworzyliśmy dla Państwa optymalne rozwiązania. Oferujemy łączniki ze specjalną strefą zakotwienia, które osiągają najwyższe nośności charakterystyczne. Dążymy do zoptymalizowania procesu montażu łączników, który cechuje prostota oraz szybkość wykonania. Tworzymy opatentowane rozwiązania gwarantujące wieloletnią żywotność zamocowanego systemu oraz bezpieczeństwo użytkowania. Szeroka gama produktów spełnia oczekiwania najbardziej wymagających klientów, a ich wysoka jakość daje Państwu pełną gwarancję poprawności wykonania pracy. 7

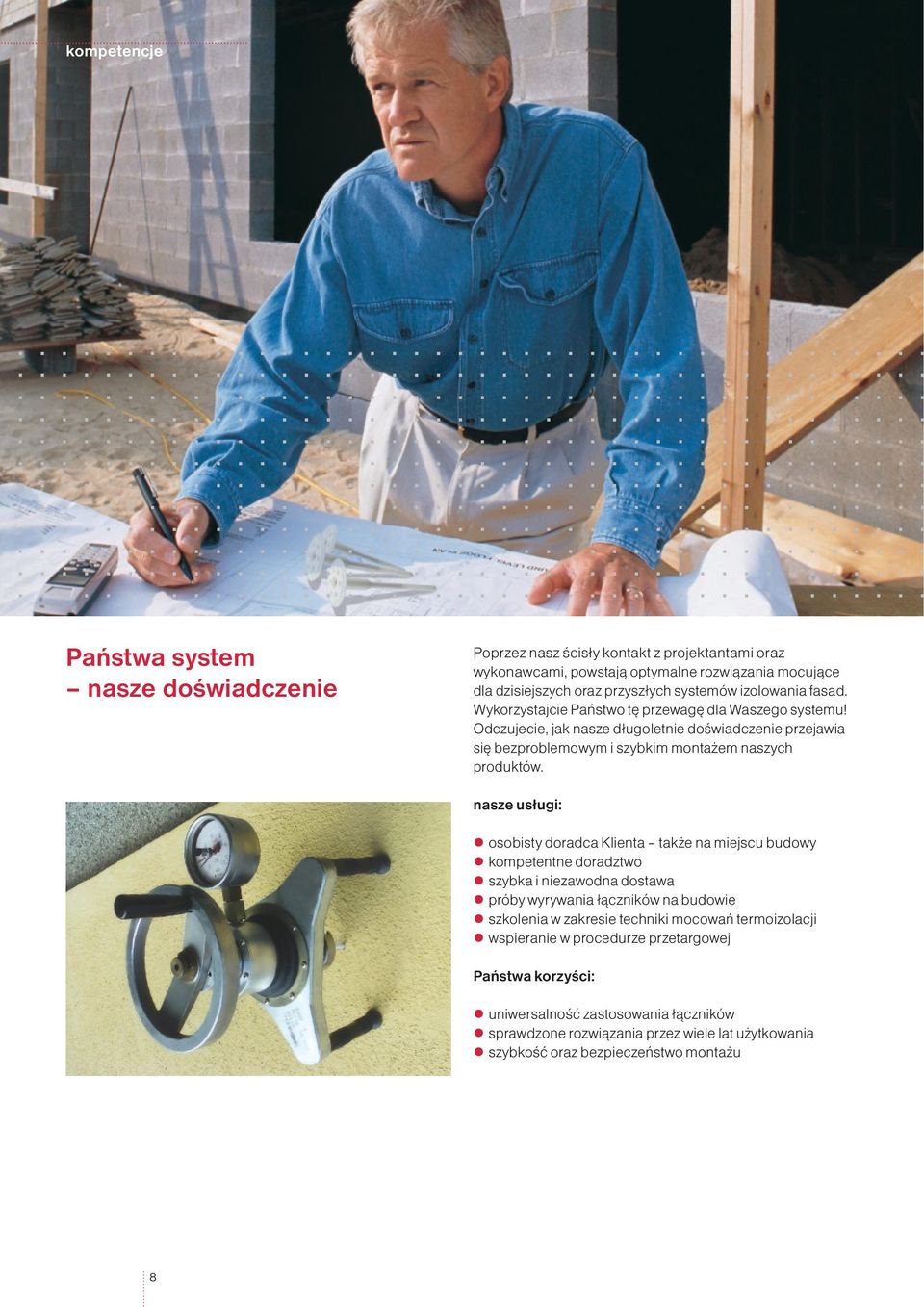

8 kompetencje Państwa system nasze doświadczenie Poprzez nasz ścisły kontakt z projektantami oraz wykonawcami, powstają optymalne rozwiązania mocujące dla dzisiejszych oraz przyszłych systemów izolowania fasad. Wykorzystajcie Państwo tę przewagę dla Waszego systemu! Odczujecie, jak nasze długoletnie doświadczenie przejawia się bezproblemowym i szybkim montażem naszych produktów. nasze usługi: osobisty doradca Klienta także na miejscu budowy kompetentne doradztwo szybka i niezawodna dostawa próby wyrywania łączników na budowie szkolenia w zakresie techniki mocowań termoizolacji wspieranie w procedurze przetargowej Państwa korzyści: uniwersalność zastosowania łączników sprawdzone rozwiązania przez wiele lat użytkowania szybkość oraz bezpieczeństwo montażu 8

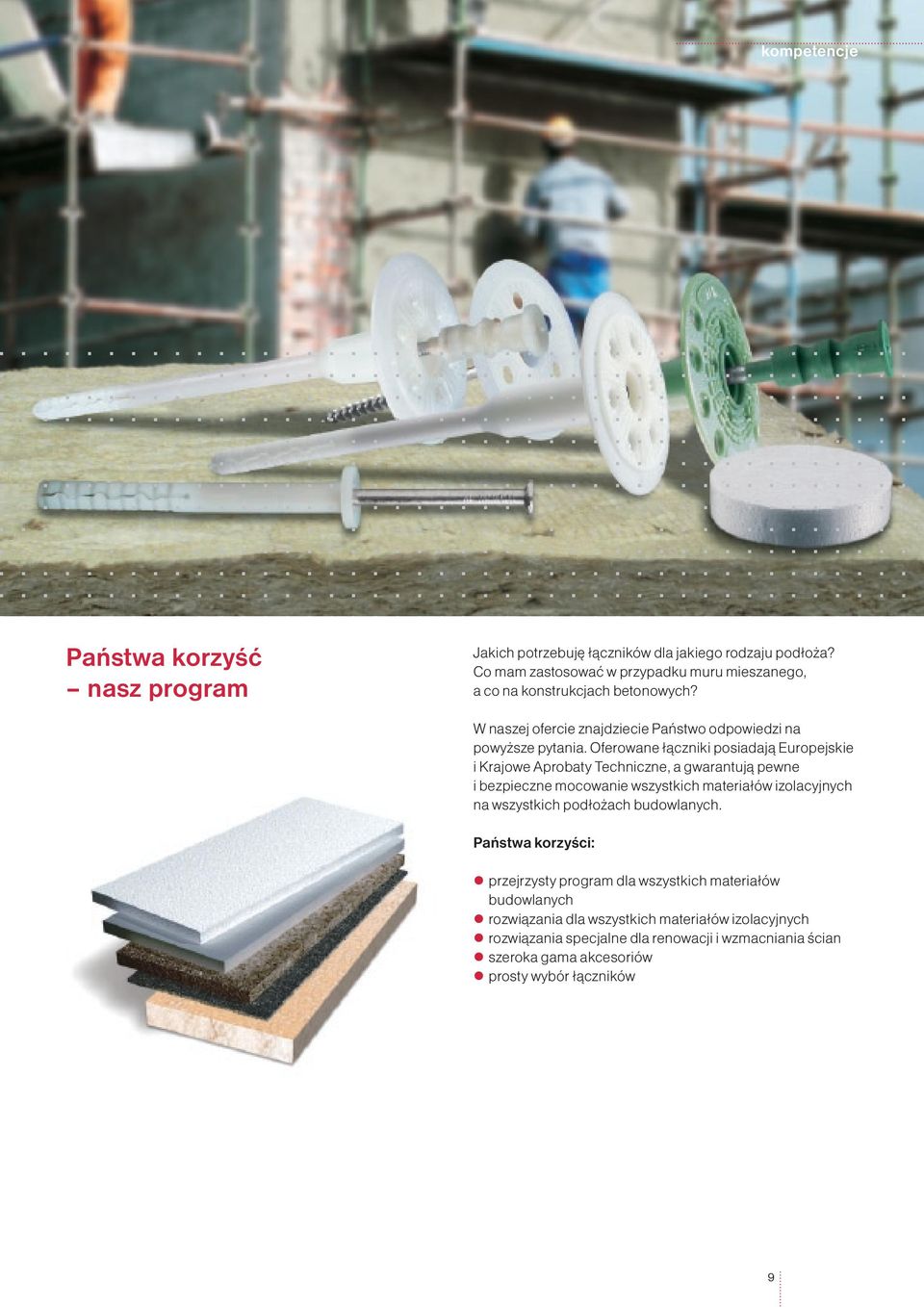

9 kompetencje Państwa korzyść nasz program Jakich potrzebuję łączników dla jakiego rodzaju podłoża? Co mam zastosować w przypadku muru mieszanego, a co na konstrukcjach betonowych? W naszej ofercie znajdziecie Państwo odpowiedzi na powyższe pytania. Oferowane łączniki posiadają Europejskie i Krajowe Aprobaty Techniczne, a gwarantują pewne i bezpieczne mocowanie wszystkich materiałów izolacyjnych na wszystkich podłożach budowlanych. Państwa korzyści: przejrzysty program dla wszystkich materiałów budowlanych rozwiązania dla wszystkich materiałów izolacyjnych rozwiązania specjalne dla renowacji i wzmacniania ścian szeroka gama akcesoriów prosty wybór łączników 9

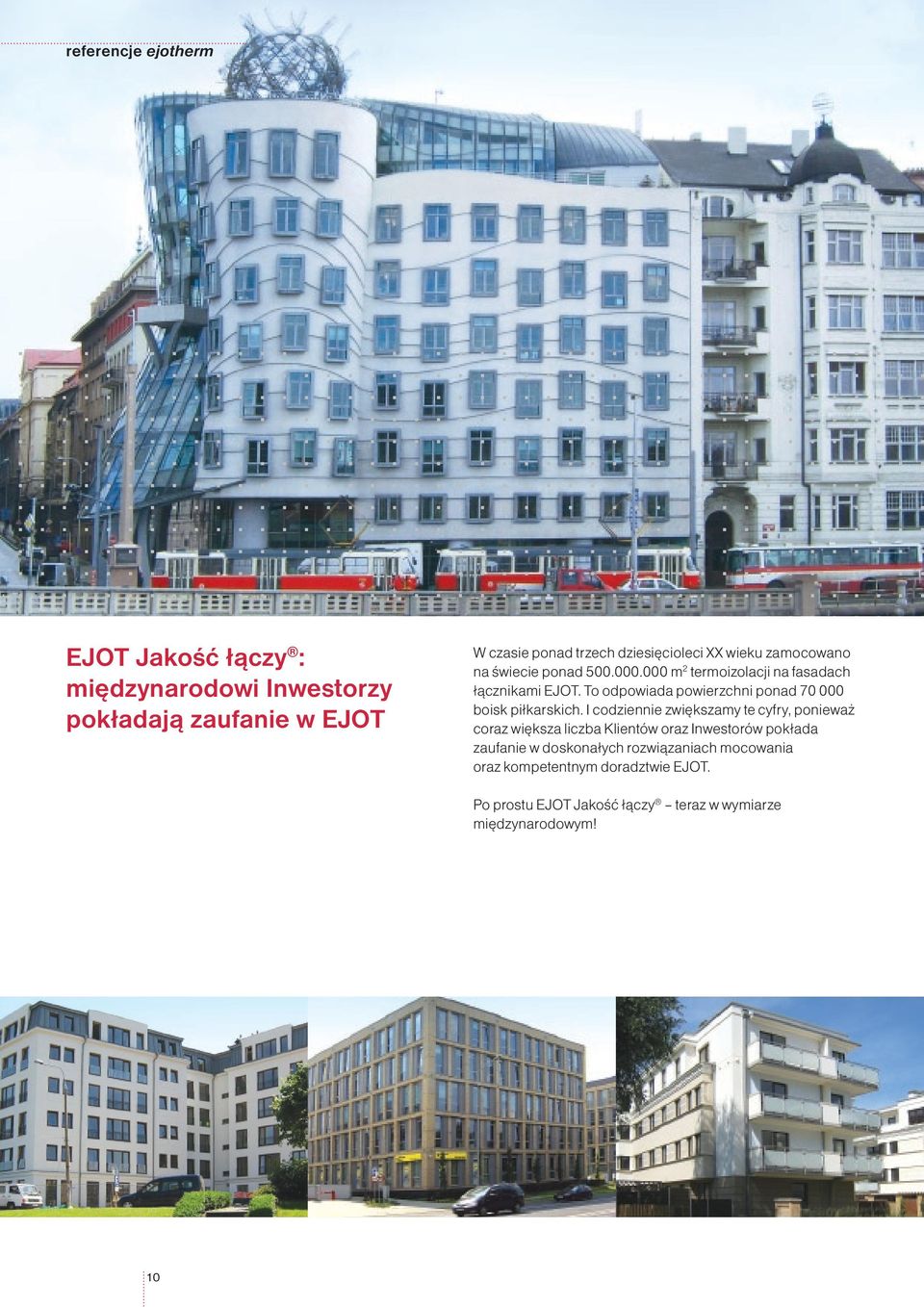

10 referencje ejotherm EJOT Jakość łączy : międzynarodowi Inwestorzy pokładają zaufanie w EJOT W czasie ponad trzech dziesięcioleci XX wieku zamocowano na świecie ponad m 2 termoizolacji na fasadach łącznikami EJOT. To odpowiada powierzchni ponad boisk piłkarskich. I codziennie zwiększamy te cyfry, ponieważ coraz większa liczba Klientów oraz Inwestorów pokłada zaufanie w doskonałych rozwiązaniach mocowania oraz kompetentnym doradztwie EJOT. Po prostu EJOT Jakość łączy teraz w wymiarze międzynarodowym! 10

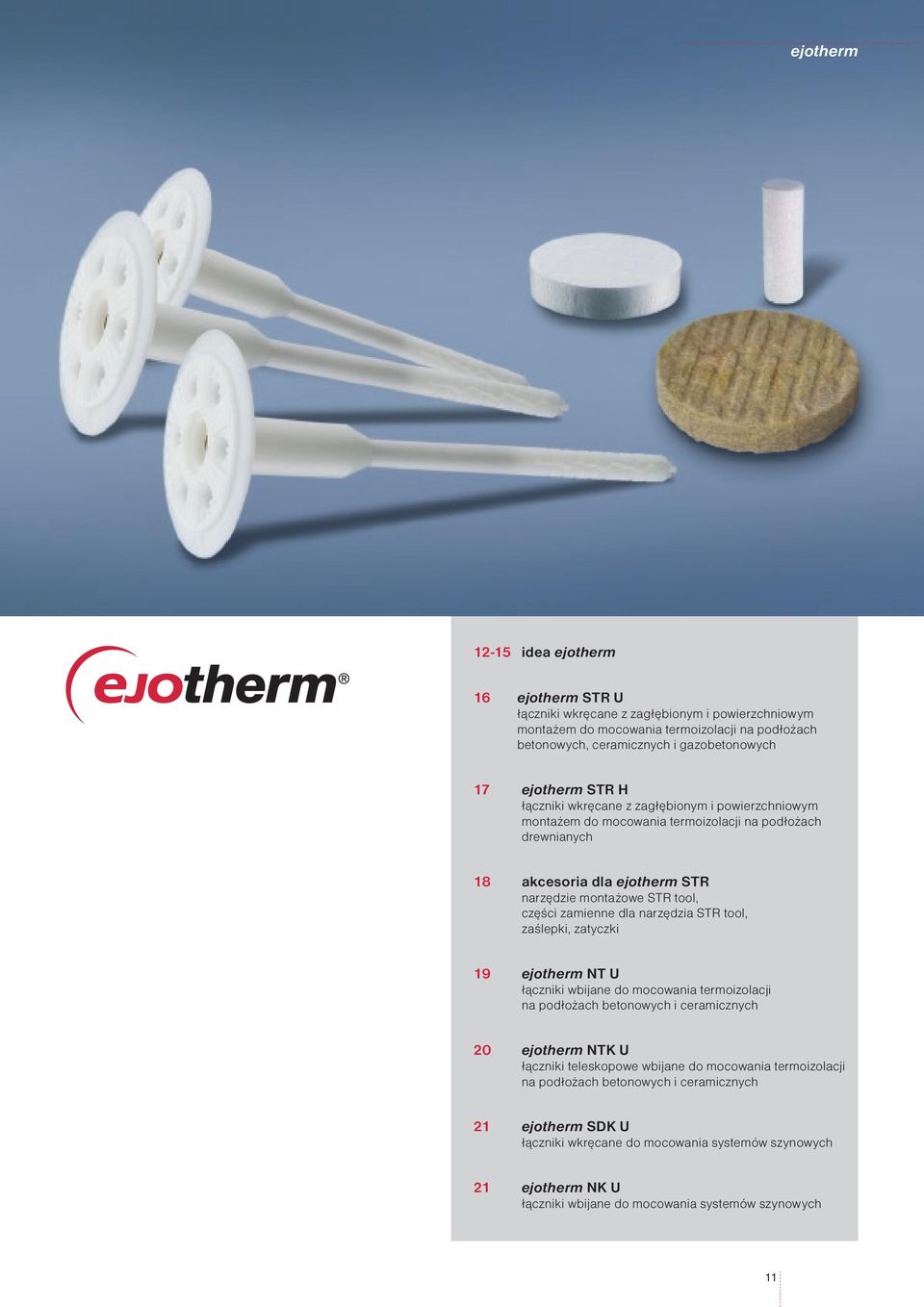

11 ejotherm idea ejotherm 16 ejotherm STR U łączniki wkręcane z zagłębionym i powierzchniowym montażem do mocowania termoizolacji na podłożach betonowych, ceramicznych i gazobetonowych 17 ejotherm STR H łączniki wkręcane z zagłębionym i powierzchniowym montażem do mocowania termoizolacji na podłożach drewnianych 18 akcesoria dla ejotherm STR narzędzie montażowe STR tool, części zamienne dla narzędzia STR tool, zaślepki, zatyczki 19 ejotherm NT U łączniki wbijane do mocowania termoizolacji na podłożach betonowych i ceramicznych 20 ejotherm NTK U łączniki teleskopowe wbijane do mocowania termoizolacji na podłożach betonowych i ceramicznych 21 ejotherm SDK U łączniki wkręcane do mocowania systemów szynowych 21 ejotherm NK U łączniki wbijane do mocowania systemów szynowych 11

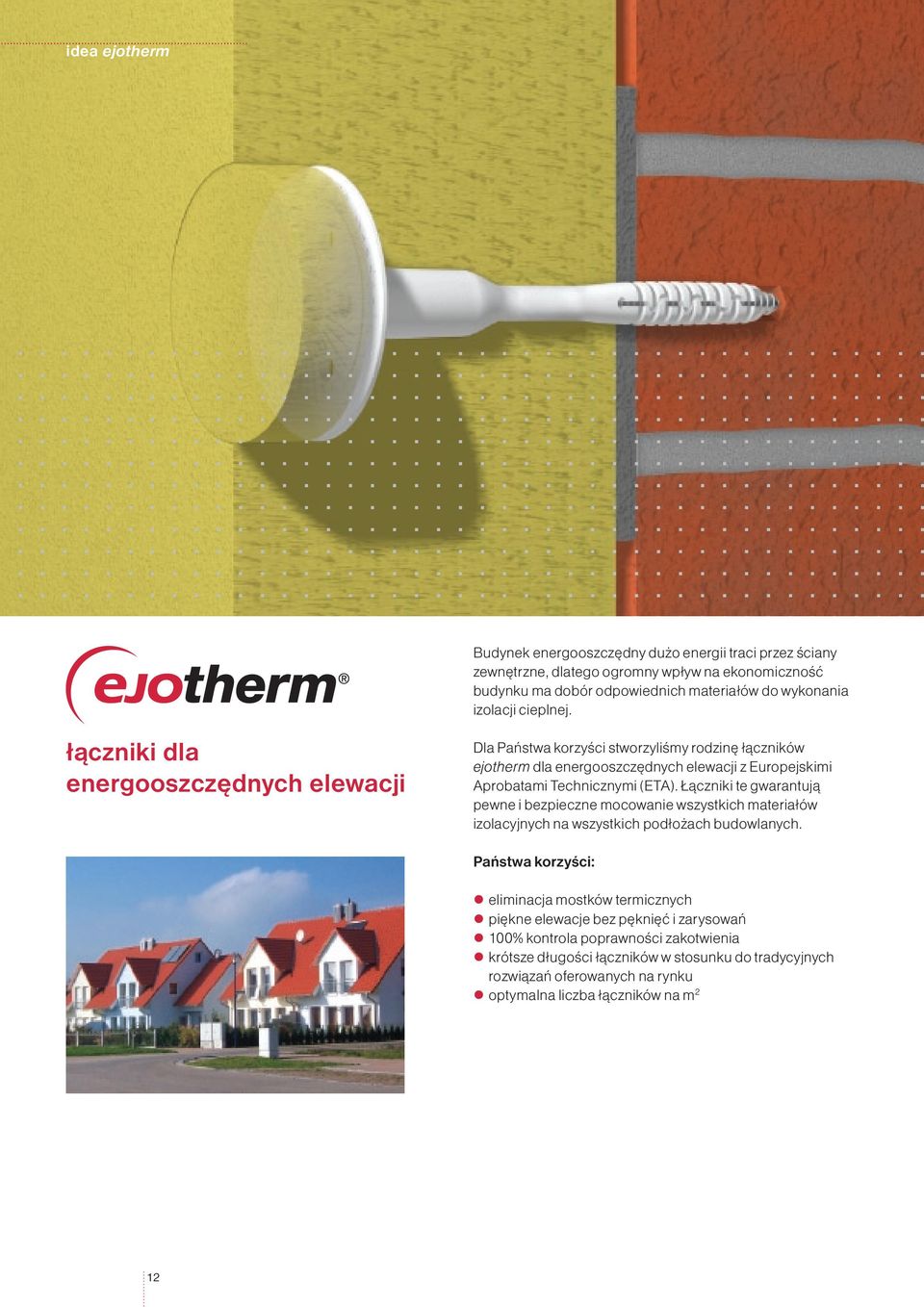

12 idea ejotherm Budynek energooszczędny dużo energii traci przez ściany zewnętrzne, dlatego ogromny wpływ na ekonomiczność budynku ma dobór odpowiednich materiałów do wykonania izolacji cieplnej. łączniki dla energooszczędnych elewacji Dla Państwa korzyści stworzyliśmy rodzinę łączników ejotherm dla energooszczędnych elewacji z Europejskimi Aprobatami Technicznymi (ETA). Łączniki te gwarantują pewne i bezpieczne mocowanie wszystkich materiałów izolacyjnych na wszystkich podłożach budowlanych. Państwa korzyści: eliminacja mostków termicznych piękne elewacje bez pęknięć i zarysowań 100% kontrola poprawności zakotwienia krótsze długości łączników w stosunku do tradycyjnych rozwiązań oferowanych na rynku optymalna liczba łączników na m 2 12

13 idea ejotherm nawet o 45 mm krótsze łączniki ejotherm: minimalna głębokość zakotwienia = maksymalna wytrzymałość Nie ma znaczenia, do jakiego podłoża mocujemy termoizolację, ponieważ dzięki specjalnie zaprojektowanym strefom kotwiącym, nasze łączniki dopuszczają przenoszenie niezwykle dużych obciążeń, przy minimalnej głębokości zakotwienia, zawsze przy średnicy łącznika. Państwa korzyści: do 45 mm krótsze długości łączników w stosunku do innych wyrobów rezerwa bezpieczeństwa w przypadku słabego nienośnego podłoża optymalne wykorzystanie łączników uniwersalność zastosowania łączników ,50 0,60 0,90 1,20 nominalna głębokość zakotwienia [mm] ejotherm NT U produkt konkurencji A* produkt konkurencji B* obciążenie charakterystyczne [kn] ejotherm STR U koszty czas montażu, długość łącznika, zużycie wiertła jakość pewność, liczba łączników na m 2, czułość na zmienne warunki podłoża * łączniki o średnicy = 10 mm podłoże: pustaki ceramiczne szczelinowe źródło: dane na podstawie Aprobat Technicznych 13

14 idea ejotherm Państwa gwarancja nasza zasada STR EJOT, zasadą STR stworzył jedyny w swoim rodzaju system mocowania termoizolacji na fasadzie. W celu uzyskania jednolitej powierzchni elewacji, bez dodatkowych nakładów pracy oraz użycia kolejnych materiałów, łączniki są zagłębiane w materiale izolacyjnym, a następnie zakrywane zaślepką z materiału izolacyjnego (EPS lub MIWO). Państwa korzyści: 100% kontrola poprawności zakotwienia eliminacja mostków termicznych eliminacja tzw. efektu biedronki łącznik zagłębiony w materiale izolacyjnym na głębokość zawsze równą 20 mm idealnie dopasowane zaślepki ze styropianu lub wełny mineralnej zdecydowanie krótszy łącznik w stosunku do techniki tradycyjnej krótka strefa zakotwienia uniwersalność zastosowania na wszystkich podłożach budowlanych szybkość oraz bezpieczeństwo montażu idealnie równa powierzchnia zamocowanej termoizolacji wyeliminowany proces szpachlowania talerzyków trwały i pewny docisk łącznika efekt piękne i bezpieczne fasady prosty montaż: 1 szybkie wykonanie otworu ze względu na małą głębokość zakotwienia łącznika 2 włożenie łącznika do wywierconego otworu 3 narzędziem STR tool montujemy łącznik STR U: podczas montażu następuje wkręcenie śruby oraz zagłębienie łącznika w materiale izolacyjnym na głębokość 20 mm 4 założenie zaślepki STR i gotowe! 14

15 idea ejotherm dla ciągle pięknych elewacji do wszystkich termoizolacji do każdego podłoża montaż zagłębiony, według zasady STR z zastosowaniem zaślepek, gwarantuje zawsze jednolitą i równą powierzchnię elewacji, bez zarysowań oraz pęknięć, a w konsekwencji równomierne nałożenie tynku. ejotherm STR U oraz ejotherm STR H mogą być montowane zarówno w formie zagłębianej, według zasady STR, jak i na powierzchni modernizowanej elewacji (z zatyczkami STR i w razie potrzeby dodatkowych talerzy dociskowych SBL 140 plus dla mocowania lamelowej wełny mineralnej). W ten sposób istnieje możliwość dopasowania łączników do wszystkich dostępnych obecnie rodzajów termoizolacji. ejotherm STR U jest pierwszym łącznikiem o średnicy korpusu z Europejską Aprobatą Techniczną, dopuszczającą do stosowania we wszystkich materiałach budowlanych (kategorie użytkowe: A, B, C, D oraz E). Do mocowania termoizolacji na podłożach drewnianych opracowano rozwiązanie ejotherm STR H. Oba, ww. łączniki są montowane za pomocą tego samego narzędzia (przystawki): STR tool. kategoria zastosowania A kategoria zastosowania B kategoria zastosowania C kategoria zastosowania D kategoria zastosowania E ejotherm STR U produkt konkurencji A produkt konkurencji B produkt konkurencji C beton zwykły cegła ceramiczna pełna pustaki ceramiczne szczelinowe beton lekki gazobeton 15

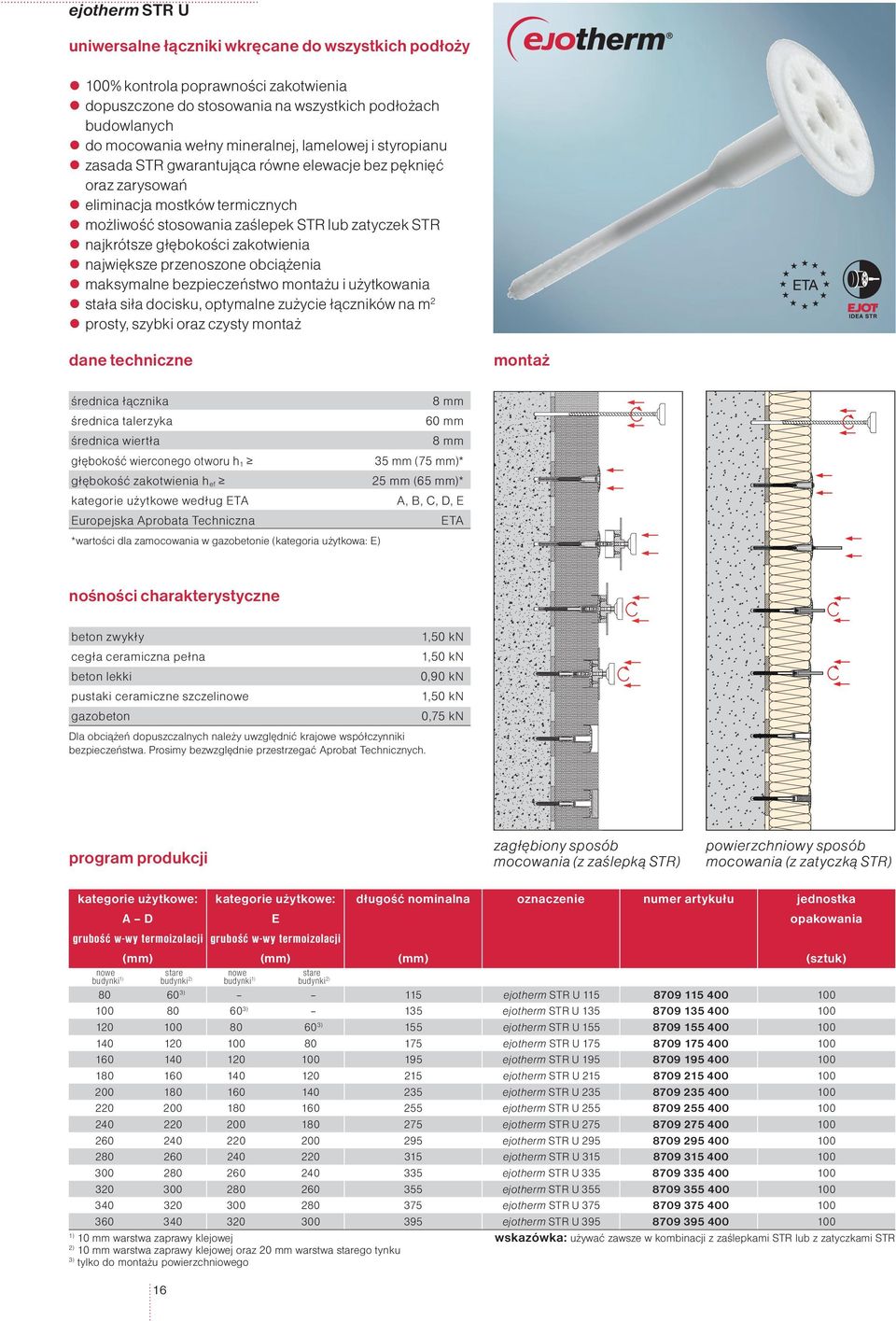

16 ejotherm STR U uniwersalne łączniki wkręcane do wszystkich podłoży 100% kontrola poprawności zakotwienia dopuszczone do stosowania na wszystkich podłożach budowlanych do mocowania wełny mineralnej, lamelowej i styropianu zasada STR gwarantująca równe elewacje bez pęknięć oraz zarysowań eliminacja mostków termicznych możliwość stosowania zaślepek STR lub zatyczek STR najkrótsze głębokości zakotwienia największe przenoszone obciążenia maksymalne bezpieczeństwo montażu i użytkowania stała siła docisku, optymalne zużycie łączników na m 2 prosty, szybki oraz czysty montaż dane techniczne montaż średnica łącznika średnica talerzyka 60 mm średnica wiertła głębokość wierconego otworu h 1 35 mm (75 mm)* głębokość zakotwienia h ef 25 mm (65 mm)* kategorie użytkowe według ETA A, B, C, D, E Europejska Aprobata Techniczna ETA *wartości dla zamocowania w gazobetonie (kategoria użytkowa: E) nośności charakterystyczne beton zwykły cegła ceramiczna pełna beton lekki pustaki ceramiczne szczelinowe gazobeton Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy bezwzględnie przestrzegać Aprobat Technicznych. 1,50 kn 1,50 kn 0,90 kn 1,50 kn 0,75 kn program produkcji zagłębiony sposób mocowania (z zaślepką STR) powierzchniowy sposób mocowania (z zatyczką STR) kategorie użytkowe: kategorie użytkowe: długość nominalna oznaczenie numer artykułu jednostka A D E opakowania grubość w-wy termoizolacji grubość w-wy termoizolacji (mm) (mm) (mm) (sztuk) nowe stare nowe stare budynki 1) budynki 2) budynki 1) budynki 2) ) 115 ejotherm STR U ) 135 ejotherm STR U ) 155 ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ejotherm STR U ) 10 mm warstwa zaprawy klejowej wskazówka: używać zawsze w kombinacji z zaślepkami STR lub z zatyczkami STR 2) 10 mm warstwa zaprawy klejowej oraz 20 mm warstwa starego tynku 3) tylko do montażu powierzchniowego 16

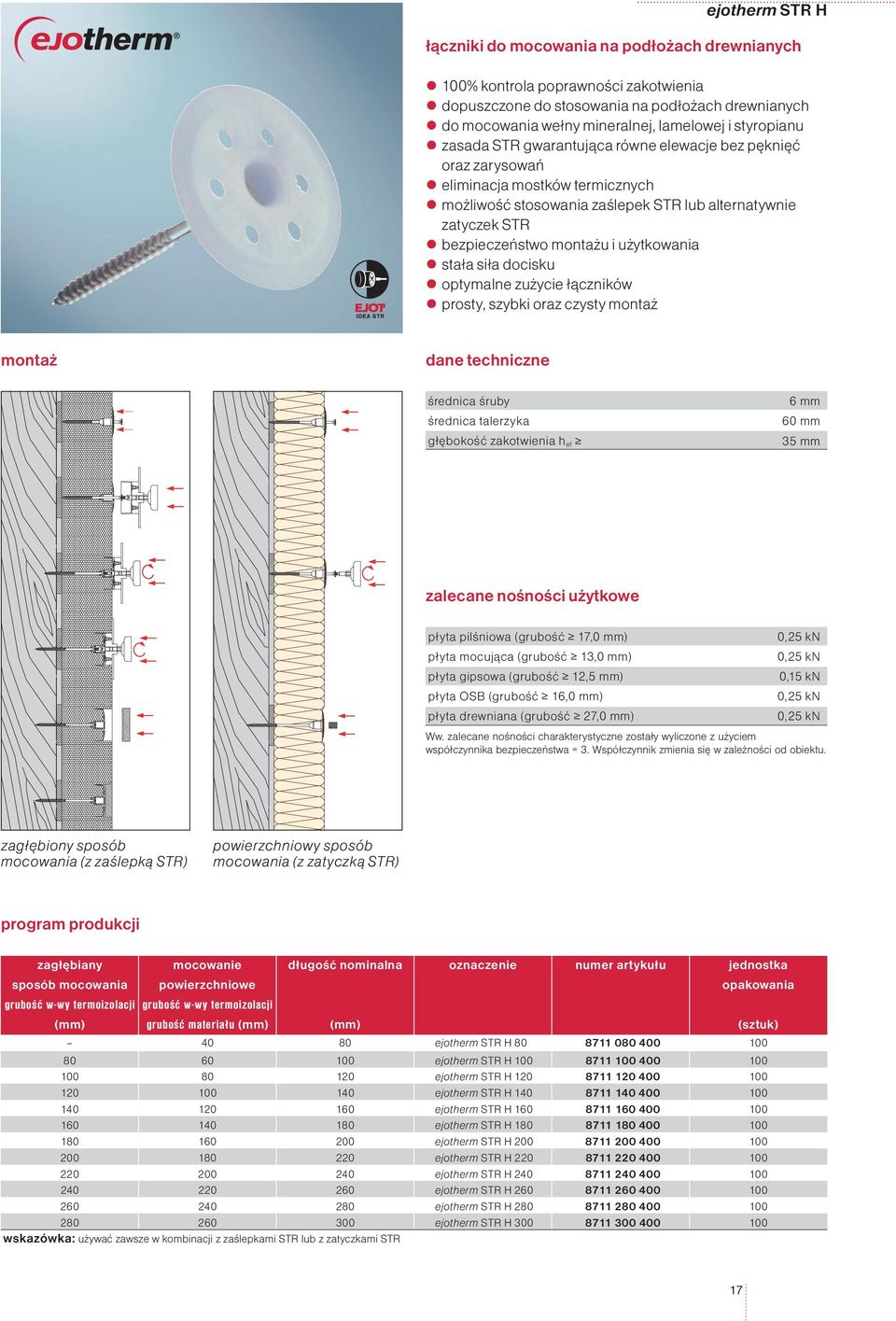

17 ejotherm STR H łączniki do mocowania na podłożach drewnianych 100% kontrola poprawności zakotwienia dopuszczone do stosowania na podłożach drewnianych do mocowania wełny mineralnej, lamelowej i styropianu zasada STR gwarantująca równe elewacje bez pęknięć oraz zarysowań eliminacja mostków termicznych możliwość stosowania zaślepek STR lub alternatywnie zatyczek STR bezpieczeństwo montażu i użytkowania stała siła docisku optymalne zużycie łączników prosty, szybki oraz czysty montaż montaż dane techniczne średnica śruby średnica talerzyka głębokość zakotwienia h ef 6 mm 60 mm 35 mm zalecane nośności użytkowe płyta pilśniowa (grubość 17,0 mm) płyta mocująca (grubość 13,0 mm) płyta gipsowa (grubość 12,5 mm) płyta OSB (grubość 16,0 mm) płyta drewniana (grubość 27,0 mm) 0,25 kn 0,25 kn 0,15 kn 0,25 kn 0,25 kn Ww. zalecane nośności charakterystyczne zostały wyliczone z użyciem współczynnika bezpieczeństwa = 3. Współczynnik zmienia się w zależności od obiektu. zagłębiony sposób mocowania (z zaślepką STR) powierzchniowy sposób mocowania (z zatyczką STR) program produkcji zagłębiany mocowanie długość nominalna oznaczenie numer artykułu jednostka sposób mocowania powierzchniowe opakowania grubość w-wy termoizolacji grubość w-wy termoizolacji (mm) grubość materiału (mm) (mm) (sztuk) ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H ejotherm STR H wskazówka: używać zawsze w kombinacji z zaślepkami STR lub z zatyczkami STR 17

18 akcesoria dla ejotherm STR ejotherm zaślepka STR EPS specjalna zaślepka systemowa z polistyrenu do zastosowania z łącznikami typu ejotherm STR U oraz ejotherm STR H kolor: biały ejotherm zaślepka STR MIWO specjalna zaślepka systemowa z wełny mineralnej do zastosowania z łącznikami typu ejotherm STR U oraz ejotherm STR H ejotherm zatyczka STR specjalna zatyczka z polistyrenu do zastosowania z łącznikami typu ejotherm STR U oraz ejotherm STR H przy montażu powierzchniowym oznaczenie numer artykułu jednostka opakowania (sztuk/karton) ejotherm zaślepka STR EPS ejotherm zaślepka STR MIWO ejotherm zatyczka STR ejotherm narzędzie STR (STR tool) specjalne narzędzie montażowe do zagłębionego montażu do zastosowania z łącznikami typu ejotherm STR U oraz ejotherm STR H solidne wykonanie zwiększona żywotność zestaw składa się z: przystawki, dodatkowych koronek wycinających, klucza imbusowego oraz zestawu końcówek wkręcających oznaczenie numer artykułu jednostka opakowania (sztuk/skrzynka narzędziowa) narzędzie ejotherm STR ejotherm komplet części zamiennych dla narzędzia STR trzy końcówki wycinające trzy końcówki wkręcające oznaczenie numer artykułu jednostka opakowania (sztuk/skrzynka części zamiennych) części zamienne narzędzia ejotherm STR

19 ejotherm NT U uniwersalne łączniki wbijane dopuszczone do stosowania na podłożach z betonu zwykłego, cegieł ceramicznych pełnych oraz pustaków ceramicznych szczelinowych do mocowania wełny mineralnej, lamelowej mocny gwóźdź stalowy, ocynkowany (pierścieniowy) główka gwoździa oblana tworzywem w celu redukcji mostków termicznych możliwość montażu z dodatkowym talerzykiem dociskowym EJOT SBL 140 plus przenoszenie dużych obciążeń gwarancją bezpieczeństwa możliwość zastosowania przy użyciu standardowych narzędzi niewielka głębokość osadzania krótka głębokość zakotwienia optymalne zużycie łączników łączniki wstępnie zmontowane montaż dane techniczne średnica łącznika średnica talerzyka średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef kategoria zastosowania według ETA Europejska Aprobata Techniczna 60 mm 35 mm 25 mm A, B, C ETA nośności charakterystyczne beton zwykły cegła ceramiczna pełna pustaki ceramiczne szczelinowe 1,20 kn 1,50 kn 1,50 kn Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy bezwzględnie przestrzegać Aprobat Technicznych. kolorystyczny kod długości [mm] program produkcji grubość warstwy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (sztuk) nowe stare budynki 1) budynki 2) ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ejotherm NT U ) 10 mm warstwa zaprawy klejowej 2) 10 mm warstwa zaprawy klejowej oraz 20 mm starego tynku 19

20 ejotherm NTK U tworzywowe łączniki wbijane z systemem teleskopowym dopuszczone do stosowania na podłożach z betonu zwykłego, cegieł ceramicznych pełnych oraz pustaków ceramicznych szczelinowych do mocowania styropianu predefiniowana strefa złamania łącznika nowatorski system teleskopowy EJOT zminimalizowane ryzyko złamania gwoździa (wzmocnienie włóknem szklanym) możliwość zastosowania przy użyciu standardowych narzędzi pewny i bezproblemowy montaż łączniki wstępnie zmontowane dane techniczne montaż średnica łącznika średnica talerzyka średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef kategorie użytkowe według ETA Europejska Aprobata Techniczna 60 mm 50 mm 40 mm A, B, C ETA nośności charakterystyczne beton zwykły cegła ceramiczna pełna pustaki ceramiczne szczelinowe 0,90 kn 0,90 kn 0,90 kn Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy bezwzględnie przestrzegać Aprobat Technicznych. program produkcji grubość warstwy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (sztuk) nowe stare budynki 1) budynki 2) ejotherm NTK U ejotherm NTK U ejotherm NTK U ejotherm NTK U ejotherm NTK U ejotherm NTK U ejotherm NTK U ) 10 mm warstwa zaprawy klejowej 2) 10 mm warstwa zaprawy klejowej oraz 20 mm starego tynku 20

21 łączniki wkręcane do mocowania systemów szynowych, listew startowych ejotherm SDK U dopuszczone do stosowania na wszystkich podłożach budowlanych do mocowania systemów szynowych, listew startowych przenoszenie najwyższych obciążeń dla zapewnienia bezpieczeństwa montaż przy użyciu standardowych narzędzi niewielka głębokość osadzania niezwykle krótka głębokość zakotwienia pewny i bezproblemowy montaż łączniki wstępnie zmontowane dane techniczne program produkcji średnica łącznika średnica kołnierza 16 mm średnica wiertła głębokość wierconego otworu h 1 35 mm (75 mm)* głębokość zakotwienia h ef 25 mm (65 mm)* kategorie użytkowe według ETA A, B, C, D, E Europejska Aprobata Techniczna ETA *wartości dla zamocowania w gazobetonie (kategoria użytkowa: E) maksymalna długość robocza długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (sztuk) ejotherm SDK U ejotherm SDK U ejotherm SDK U ejotherm SDK U łączniki wbijane do mocowania systemów szynowych, listew startowych ejotherm NK U dopuszczone do stosowania na podłożach budowlanych z betonu zwykłego, cegieł ceramicznych pełnych oraz pustaków ceramicznych szczelinowych do mocowania systemów szynowych, listew startowych przenoszenie najwyższych obciążeń dla zapewnienia bezpieczeństwa montaż przy użyciu standardowych narzędzi niewielka głębokość osadzania niezwykle krótka głębokość zakotwienia pewny i bezproblemowy montaż łączniki wstępnie zmontowane dane techniczne program produkcji średnica łącznika średnica kołnierza średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef kategorie użytkowe według ETA Europejska Aprobata Techniczna 16 mm 35 mm 25 mm A, B, C ETA maksymalna długość robocza długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (sztuk) ejotherm NK U ejotherm NK U ejotherm NK U

22 referencje termodybel EJOT Jakość łączy : optymalne rozwiązania i wieloletnie doświadczenie Poprzez nasz ścisły kontakt z wykonawcami oraz projektantami, powstają optymalne rozwiązania mocujące dla budownictwa. Wykorzystajcie Państwo tę przewagę dla Waszych rozwiązań. Odczujecie, jak nasze długoletnie doświadczenie przejawia się bezproblemowym i szybkim montażem naszych produktów. 22

23 termodybel termodybel idea termodybel 26 TID T łączniki wbijane z trzpieniem stalowym do mocowania termoizolacji na podłożach z materiałów pełnych 27 TID T L łączniki wbijane z trzpieniem stalowym do mocowania termoizolacji na podłożach z materiałów pełnych, szczelinowych i gazobetonowych 28 IDK T łączniki wbijane z trzpieniem tworzywowym do mocowania termoizolacji na podłożach z materiałów pełnych akcesoria dla termodybel frez tworzywowy, zaślepki styropianowe, talerzyki dociskowe, łączniki spiralne, podkładki dystansowe, łączniki do listew cokołowych 23

24 idea termodybel EJOT termodybel oszczędność kosztów i nakładów pracy EJOT, dążąc do zoptymalizowania procesu montażu łączników, wprowadził rozwiązanie termodybel. Technologię tę cechuje prostota oraz szybkość wykonania, zapewniając jednocześnie wykonawcy zmniejszenie wymaganego nakładu pracy i materiałów, a inwestorowi: estetykę powierzchni modernizowanej elewacji i oszczędność energii. Państwa korzyści: eliminacja mostków termicznych eliminacja tzw. efektu biedronki eliminacja procesu szpachlowania łączników gładka powierzchnia ściany bez pęknięć i zarysowań krótsze długości łączników w stosunku do tradycyjnych rozwiązań oszczędność materiałów i nakładów pracy optymalne wykorzystanie łączników na m 2 idealnie dopasowane zaślepki z EPS szybki i łatwy montaż prosty montaż: 1 wykonanie otworu 2 wykonanie gniazda w termoizolacji frezem tworzywowym 3 włożenie łącznika i wbicie trzpienia łącznika 4 założenie zaślepki z EPS i gotowe! 24

25 idea termodybel termodybel innowacyjność Termodybel EJOT oparty o łączniki wbijane typu IDK T, TID T L oraz TID T, objęte Aprobatami Technicznymi Instytutu Techniki Budowlanej w Warszawie, z możliwością mocowania ocieplenia na wszystkich podłożach budowlanych. Zastosowanie technologii termodybel na inwestycji zdecydowanie oszczędza czas oraz zmniejsza ponoszone nakłady pracy. Idealnie dopasowana zaślepka EPS o średnicy 70 mm kończy proces mocowania łącznika, pozwalając jednocześnie na rozpoczęcie procesu nakładania warstwy zbrojonej. W ten sposób uzyskujemy równą powierzchnię elewacji, pozbawioną pęknięć i zarysowań. Technologia termodybel eliminuje proces szpachlowania łączników, oszczędzając czas i pieniędze. Łączniki IDK T, TID T L oraz TID T mogą być również zastosowane w tradycyjnej metodzie montażu przy powierzchniowym sposobie mocowania. Dodatkowe zastosowanie talerzyków dociskowych EJOT SBL 140 plus, zwiększa spektrum mocowań termoizolacji o mineralne wełny lamelowe. 25

26 TID T łączniki wbijane do podłoży pełnych uniwersalność zastosowania w technice termodybel oraz tradycyjnej dopuszczone do stosowania na podłożach z betonu zwykłego i cegieł ceramicznych pełnych do mocowania wełny mineralnej, lamelowej i styropianu gwóźdź stalowy, ocynkowany oblana tworzywem główka gwoździa minimalizuje wpływ mostków termicznych możliwość zastosowania przy użyciu standardowych narzędzi pewny i bezproblemowy montaż kolorystyczny kod długości łączników łączniki wstępnie zmontowane dane techniczne montaż średnica łącznika średnica talerzyka średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef Aprobata Techniczna 60 mm 50 mm 40 mm ITB nośności charakterystyczne beton zwykły cegła ceramiczna pełna Należy bezwzględnie przestrzegać wymagań Aprobaty Technicznej 0,90 kn 0,90 kn kolorystyczny kod długości [mm] program produkcji zagłębiony sposób mocowania (z zaślepką) powierzchniowy sposób mocowania montaż powierzchniowy montaż zagłębiany grubość w-wy termoizolacji grubość w-wy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (mm) (sztuk) nowe budynki 1) stare budynki 2) nowe budynki 1) stare budynki 2) TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x TID T 8/60 x ) 10 mm warstwa zaprawy klejowej 2) 10 mm warstwa zaprawy klejowej oraz 20 mm starego tynku 26

27 TID T L uniwersalne łączniki wbijane do wszystkich podłoży uniwersalność zastosowania w technice termodybel oraz tradycyjnej dopuszczone do stosowania na podłożach z betonu zwykłego, cegieł ceramicznych pełnych, pustaków ceramicznych szczelinowych i gazobetonu do mocowania wełny mineralnej, lamelowej i styropianu gwóźdź stalowy, ocynkowany oblana tworzywem główka gwoździa minimalizuje wpływ mostków termicznych możliwość zastosowania przy użyciu standardowych narzędzi pewny i bezproblemowy montaż kolorystyczny kod długości łączników łączniki wstępnie zmontowane montaż dane techniczne średnica łącznika średnica talerzyka średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef Aprobata Techniczna 60 mm 70 mm 60 mm ITB nośności charakterystyczne beton zwykły cegła ceramiczna pełna pustaki ceramiczne szczelinowe gazobeton Należy bezwzględnie przestrzegać wymagań Aprobaty Technicznej 1,20 kn 0,90 kn 0,90 kn 0,60 kn kolorystyczny kod długości [mm] zagłębiony sposób mocowania (z zaślepką) powierzchniowy sposób mocowania program produkcji montaż powierzchniowy montaż zagłębiany grubość w-wy termoizolacji grubość w-wy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (mm) (sztuk) nowe budynki 1) stare budynki 2) nowe budynki 1) stare budynki 2) TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x TID T 8/60L x ) 10 mm warstwa zaprawy klejowej 2) 10 mm warstwa zaprawy klejowej oraz 20 mm starego tynku 27

28 IDK T tworzywowe łączniki wbijane do podłoży pełnych uniwersalność zastosowania w technice termodybel oraz tradycyjnej dopuszczone do stosowania na podłożach z betonu zwykłego oraz cegieł ceramicznych pełnych do mocowania wyłącznie styropianu możliwość zastosowania przy użyciu standardowych narzędzi pewny i bezproblemowy montaż kolorystyczny kod długości łączników łączniki wstępnie zmontowane montaż dane techniczne średnica łącznika średnica talerzyka średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef Aprobata Techniczna 60 mm 50 mm 40 mm ITB nośności charakterystyczne beton zwykły cegła ceramiczna pełna Należy bezwzględnie przestrzegać wymagań Aprobaty Technicznej 1,20 kn 0,75 kn kolorystyczny kod długości [mm] program produkcji zagłębiony sposób mocowania (z zaślepką) powierzchniowy sposób mocowania montaż powierzchniowy montaż zagłębiany grubość w-wy termoizolacji grubość w-wy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) (mm) (sztuk) nowe budynki 1) stare budynki 2) nowe budynki 1) stare budynki 2) IDK T 8/60 x IDK T 8/60 x IDK T 8/60 x IDK T 8/60 x IDK T 8/60 x IDK T 8/60 x ) 10 mm warstwa zaprawy klejowej 2) 10 mm warstwa zaprawy klejowej oraz 20 mm starego tynku akcesoria dla termodybel frez tworzywowy frez do wycięcia gniazda pod zaślepkę styropianową 70 mm zaślepka styropianowa 70 mm eliminuje mostki termiczne w miejscu mocowania łącznikami oznaczenie numer artykułu jednostka opakowania (sztuk) frez do styropianu 70 mm oznaczenie numer artykułu jednostka opakowania (sztuk) zaślepka styropianowa

29 akcesoria dla termodybel EJOT talerzyki dociskowe SBL 140 plus Za pomocą dodatkowych talerzyków dociskowych, które są dopasowane do łączników, zostaje zwiększona powierzchnia docisku mocowanej termoizolacji. W ten sposób łączniki EJOT zostają dostosowane do mocowania wszystkich materiałów izolacyjnych na fasadach. średnica talerzyka: 140 mm zastosowanie: przy mocowaniu płyt z wełny mineralnej lamelowej duża nośność dzięki dodatkowemu zakotwieniu się w tynku duża sztywność talerzyka bezproblemowy montaż oznaczenie numer artykułu jednostka opakowania (sztuk) SBL 140 plus W wypadku zastosowania dodatkowych talerzyków dociskowych z łącznikami ejotherm STR U lub ejotherm STR H należy zastosować zatyczki STR EPS. EJOT łączniki spiralne mocowanie lekkich elementów na ocieplonej elewacji zalecany ciężar: maksymalnie do 5 kg/łącznik brak mostków termicznych łatwy montaż oznaczenie numer artykułu jednostka opakowania (sztuk) łącznik spiralny EJOT AS podkładki dystansowe do niwelacji nierówności elewacji prosty montaż dostosowane do średnic łączników: 6, 8 oraz 10 mm kolorystyczny kod długości oznaczenie numer artykułu jednostka opakowania (sztuk) AS AS AS AS AS AS EJOT PV łączniki do listew cokołowych do łączenia listew cokołowych (startowych) prosty montaż długość: 30 mm oznaczenie numer artykułu jednostka opakowania (sztuk) EJOT PV łącznik

30 referencje systemy specjalne EJOT Jakość łączy : opatentowane rozwiązania i bezpieczeństwo użytkowania EJOT wychodzi naprzeciw najbardziej wymagającym tworząc opatentowane rozwiązania wzmacniania ścian trójwarstwowych, mocowania systemów klinkierowych czy termoizolacyjno-akustycznych płyt sufitowych. Wysokiej jakości łączniki gwarantują wieloletnią żywotność zamocowanego systemu oraz bezpieczeństwo użytkowania. 30

31 systemy specjalne systemy specjalne 32 SDF S plus 8UB łączniki wkręcane do mocowania systemów klinkierowych na podłożach z materiałów betonowych, szczelinowych i silikatowych 32 SDP S plus 8 łączniki wkręcane do mocowania systemów klinkierowych na podłożu gazobetonowym 33 WSS PLUS kotwy do wzmacniania ścian trójwarstwowych na podłożach betonowych zarysowanych i niezarysowanych 33 VSD łączniki renowacyjne do murów trójwarstwowych z cegieł ceramicznych, pełnych i szczelinowych 34 DDS/HDS łączniki wkręcane do mocowania płyt izolacji termicznej i akustycznej z wełny mineralnej i drzewnej na podłożach betonowych i cegłach silikatowych 35 DMH łączniki wbijane do mocowania płyt izolacji termicznej i akustycznej ze styropianu, wełny mineralnej i drzewnej na podłożach betonowych, cegłach silikatowych i gazobetonach 31

32 SDF S plus 8UB łączniki wkręcane dla systemów klinkierowych łączniki do mocowania systemów klinkierowych dopuszczone do stosowania na podłożach z betonu zwykłego, materiałów ceramicznych pełnych i szczelinowych oraz cegieł silikatowych łączniki z łbem wpuszczanym o małej średnicy w celu dyskretnego montażu uniwersalna strefa rozporowa o długości 70 mm przenoszenie dużych obciążeń łączniki wstępnie zmontowane dane techniczne średnica łącznika średnica główki wpuszczanej średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef Aprobata Techniczna 12 mm 80 mm 70 mm ITB program produkcji grubość w-wy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) stal ocynkowana stal nierdzewna (sztuk) nowe budynki stare budynki 1) SDF S plus 8UB x SDF S plus 8UB x SDF S plus 8UB x SDF S plus 8UB x SDF S plus 8UB x SDF S plus 8UB x SDF S plus 8UB x ) przy 20 mm starym tynku SDP S plus 8 łączniki wkręcane dla systemów klinkierowych łączniki do mocowania systemów klinkierowych dopuszczone do stosowania na podłożach gazobetonowych łączniki z łbem wpuszczanym o małej średnicy w celu dyskretnego montażu uniwersalna strefa rozporowa o długości 110 mm przenoszenie dużych obciążeń łączniki wstępnie zmontowane dane techniczne średnica łącznika średnica główki wpuszczanej średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef Aprobata Techniczna 12 mm 120 mm 110 mm ITB program produkcji grubość w-wy termoizolacji długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) stal ocynkowana stal nierdzewna (sztuk) nowe budynki stare budynki 1) SDP S plus 8 x SDP S plus 8 x SDP S plus 8 x SDP S plus 8 x SDP S plus 8 x ) przy 20 mm starym tynku 32

33 kotwy do wzmacniania ścian trójwarstwowych WSS PLUS system mechaniczny do wzmacniania ścian trójwarstwowych tzw. wielkiej płyty dopuszczone do stosowania na podłożach betonowych zarysowanych i niezarysowanych kotwy wykonane z wysokogatunkowej stali nierdzewnej, gwarantujące niezmienność swoich parametrów przez minimum 60 lat (wymagania wg Instrukcji ITB nr 374/2002, pkt. 4 Wzmocnienie płyt dodatkowymi kotwami ) zabudowa elementu niezależna od temperatury zewnętrznej przenoszenie obciążeń natychmiast po zamocowaniu możliwość zastosowania w ścianach nośnych o grubościach 60 mm (zredukowana głębokość osadzania: h ef 55 mm) dane techniczne program produkcji oznaczenie numer artykułu jednostka opakowania (kpl*) WSS PLUS 24 x WSS PLUS 24 x WSS PLUS 24 x WSS PLUS 24 x średnica trzpienia kotwy średnica tulei mimośrodowej kotwy średnica zabezpieczenia Aprobata Techniczna Europejska Aprobata Techniczna * w skład pojedynczego kompletu wchodzi: trzpień kotwy, tuleja mimośrodowa, zabezpieczenie W celu prawidłowego zamocowania kotwy należy zastosować specjalny szablon montażowy oraz dodatkowe akcesoria. Informacja nt. oprzyrządowania do montażu kotew: Dział Techniczny EJOT Polska. 24 mm 30 mm 5 mm ITB ETA łączniki renowacyjne do murów trójwarstwowych VSD system do wzmacniania (naprawy) ścian trójwarstwowych dopuszczone do stosowania w murach z cegieł ceramicznych pełnych i szczelinowych oraz cegłach i pustakach z betonu lekkiego podwójna strefa kotwiąca jednoczesne kotwienie w warstwie nośnej ściany i w warstwie elewacyjnej śruba ze stali szlachetnej A4 odpornej na korozję łatwość montażu możliwość zastosowania przy użyciu standardowych narzędzi typowe mocowanie mechaniczne możliwość stosowania w niskich temperaturach łączniki wstępnie zmontowane dane techniczne program produkcji średnica łącznika średnica wiertła głębokość wierconego otworu h 1 głębokość kotwienia h ef numer dopuszczenia 80 mm 70 mm Z odstęp pomiędzy ścianą nośną a elewacyjną długość nominalna oznaczenie numer artykułu jednostka opakowania (mm) (mm) stal zwykła* stal nierdzewna (sztuk) VSD 8U x VSD 8U x VSD 8U x VSD 8U x VSD 8U x VSD 8U x wskazówka: montaż systemu VSD następuje w środku cegły. Grubość minimalna warstwy elewacyjnej: 115 mm * istnieje możliwość zastosowania śrub stalowych, jeżeli fasada zostanie ocieplona 33

34 DDS/HDS łączniki wkręcane do mocowania płyt izolacji termicznej i akustycznej łączniki ze stali ocynkowanej z łbem poliamidowym, wzmocnionym udarnościowo dopuszczone do stosowania na podłożach z betonu zwykłego i cegieł silikatowych krótka strefa zakotwienia 20 mm dopuszczone do stosowania na ścianach i stropach do mocowania płyt izolacji termicznej i akustycznej z wełny mineralnej i wełny drzewnej możliwość mocowania miękkiej wełny mineralnej stosowanej w wentylowanych systemach fasad kolorowe główki łączników dopasowane kolorystycznie do struktury oraz koloru płyt z wełny drzewnej parametry wytrzymałościowe na przeciąganie łączników przez płyty izolacyjne i akustyczne potwierdzone w AT ITB łączniki ze stali ocynkowanej, niepalne, ognioodporne* możliwość lakierownia wg palety RAL* wyposażone w talerzyki dociskowe HDS 42 lub DDT 70* * dodatkowe cechy HDS nośności charakterystyczne beton zwykły cegła silikatowa program produkcji 5,21 kn 2,54 kn dane techniczne średnica łącznika średnica główki DDS średnica wiertła w betonie średnica wiertła w silikacie głębokość wierconego otworu h 1 głębokość zakotwienia h ef napęd Aprobata Techniczna 7,3 mm 25 mm 6,0 mm 5,0 mm 30 mm 20 mm TORX T30 ITB opis numer artykułu jednostka opakowania DDS biały DDS beżowy HDS (sztuk) DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS DDS/HDS akcesoria DDT 70 talerzyk dociskowy 70 mm talerzyk ze stali ocynkowanej zwiększający powierzchnię docisku izolacji HDS 42 talerzyk dociskowy 42 mm talerzyk ze stali ocynkowanej zwiększający powierzchnię docisku izolacji oznaczenie numer artykułu jednostka opakowania (sztuk) EJOT DDT oznaczenie numer artykułu jednostka opakowania (sztuk) talerzyk HDS

35 łączniki stalowe wbijane do mocowania płyt izolacji termicznej i akustycznej DMH łączniki ze stali nierdzewnej A2 lub ocynkowanej dopuszczone do stosowania na podłożach z betonu zwykłego, cegieł silikatowych i gazobetonach łączniki całkowicie niepalne prosty montaż (w gazobetonie bez konieczności wiercenia) krótka strefa zakotwienia 35 mm wysokie parametry nośności dopuszczone do stosowania na ścianach i stropach do mocowania płyt izolacji termicznej i akustycznej ze styropianu, wełny mineralnej i drzewnej parametry wytrzymałościowe na przeciąganie łączników przez płyty izolacyjne i akustyczne potwierdzone w AT ITB nośności charakterystyczne dane techniczne beton zwykły cegła silikatowa pełna pustak silikatowy drążony gazobeton 1,01 kn 1,08 kn 0,51 kn 0,95 kn średnica łącznika średnica talerzyka średnica wiertła głębokość wierconego otworu h 1 głębokość zakotwienia h ef Aprobata Techniczna 9 mm 35 mm 45 mm 35 mm ITB program produkcji opis grubość izolacji (mm) numer artykułu jednostka opakowania beton, silikat gazobeton ocynkowany nierdzewny (sztuk) DMH 8 x DMH 8 x DMH 8 x DMH 8 x DMH 8 x DMH 8 x DMH 8 x DMH 8 x akcesoria DMT 80 talerzyk dociskowy 80 mm talerzyk nierdzewny A2 lub aluminiowo-cynkowy, całkowicie niepalny zwiększający powierzchnię docisku izolacji opis numer artykułu jednostka opakowania ocynkowany nierdzewny (sztuk) DMT

36 informacje EJOT Podstawy prawne W celu harmonizacji rynku wewnętrznego Unii Europejskiej, Komisja Europejska uchwaliła Dyrektywę dotyczącą produktów budowlanych (89/106/EWG). Ustala ona, że wyroby budowlane odnoszące się do przewidzianego dla nich celu użytkowego muszą spełniać następujące istotne wymagania: mechaniczną twardość oraz stabilność ochronę przeciwpożarową kryterium higieniczne, w tym zapewnienie ochrony środowiska bezpieczeństwo użytkowe ochronę dźwiękową trwałość i przydatność użytkową Grupy robocze Europejskiej Organizacji Aprobat Technicznych (EOTA European Organisation for Technical Approvals) stworzyły kryteria, jakie powinien spełniać produkt w stosunku do całości systemu ocieplenia. Zalecenia oraz procesy kontrolne (program badań) są ustalone w wytycznych dla Europejskich Aprobat Technicznych (ETAG = European Technical Approval Guidelines). Dla izolacji termicznych mocowanych na fasadach, istotne są następujące wytyczne: ETAG nr 004: Złożone systemy izolacji cieplnej z wyprawami tynkarskimi ETAG nr 014: Łączniki tworzywowe do mocowania warstwy izolacyjnej ociepleń ścian zewnętrznych Wyżej wymienione wytyczne są wiążące dla wszystkich państw członkowskich Unii Europejskiej (EU), jak i też dla tych Państw Europejskiego Stowarzyszenia Wolnego Handlu (European Free Trade Association, EFTA), które podpisały układ o europejskim obszarze ekonomicznym (EEA = European Economic Area). ETAG jest podstawą przyznania, Europejskiej Aprobaty Technicznej (ETA = European Technical Approval) dla poszczególnych produktów. Produkty budowlane z ETA oraz Deklaracjami Zgodności (Certyfikatami Zgodności) mogą stosować oznakowanie CE, które umożliwia swobodny przepływ towarów w obrębie państw członkowskich EEA. Tym samym gwarantuje się, że produkty budowlane będą jednakowo wytwarzane w odniesieniu do specyfikacji technicznych. W ten sposób każde państwo członkowskie może wyjść z założenia, bez dodatkowych kontroli, iż produkt budowlany nadaje się do przewidzianego zastosowania, zakładając prawidłowe wykonawstwo na inwestycji. Nie można jednak traktować znaku CE jako znaku jakości. Wytyczne ETAG zakładają przewidywalną trwałość użytkową systemu izolacji termicznej, na co najmniej 25 lat. Rzeczywista trwałość systemu, przy uwzględnieniu doświadczeń, może być jednak zdecydowanie dużo wyższa, bez negatywnego wpływu na jakość całego systemu. Jednakże dane dotyczące okresu użytkowania nie są równoznaczne z gwarancją Producenta systemu lub jego komponentów, a są jedynie informacją pomocną przy wyborze odpowiedniego produktu pod kątem oczekiwanego okresu użyteczności budowli. Podczas zabudowy produktów należy stosować dodatkowo krajowe przepisy budowlane. Ten sposób postępowania umożliwia państwom członkowskim UE dokładne uwzględnienie krajowych, w tym również regionalnych wymagań (np. wynikające ze strefy, w jakiej znajduje się budynek i co z nią się wiąże różne obciążenia wynikające z siły ssania wiatru oraz czynniki bezpieczeństwa, czy typowy dla danego kraju sposób zabudowy, etc.). Systemy ociepleń są zestawami w sensie Dyrektywy o produktach budowlanych. Producent, którego system otrzymał Europejską Aprobatę Techniczną (ETA), jest odpowiedzialny za dobór (skompletowanie) poszczególnych części składowych: częściami składowymi systemu według ETAG nr 004 są: zaprawa (masa) klejąca do przyklejania płyt termoizolacyjnych zaprawa (masa) klejąca do zatapiania siatki zbrojącej środek gruntujący płyty termoizolacyjne (EPS/MW) łączniki mechaniczne (wbijane/wkręcane) siatka zbrojąca tynk akcesoria: szyny (listwy) startowe etc. Samowolna kompletacja poszczególnych części składowych różnych oferentów, których produkty nie wchodzą w skład Europejskiej Aprobaty Technicznej danego systemu, sprawia, że dokument traci swoją moc i sens. W tym wypadku mamy do czynienia z naruszeniem obowiązującego prawa, co z jednej strony prowadzi do automatycznego braku gwarancji, a dodatkowo może pociągnąć za sobą konsekwencje karne. EJOT zaleca: należy zaopatrywać się w elementy składowe systemu dociepleń wyłącznie poprzez właściciela danej Europejskiej Aprobaty Technicznej! Należy jeszcze dodać, iż systemy ociepleń same nie przyczyniają się do polepszenia własności konstrukcji budynków. Szczególnie przy pracach renowacyjnych budynków wielkopłytowych, bezwzględnie należy sprawdzić stan konstrukcji betonowych oraz połączeń płyt. Zamocowana termoizolacja zdecydowanie zmienia układ statyczny płyty, dlatego tak ważne jest wcześniejsze jej zbadanie, zdiagnozowanie usterek oraz odpowiednie zabezpieczenie konstrukcji budynku (wzmocnienie). Powyższe zadania wynikają z obowiązków właścicieli i administratorów zgodnie z prawem budowlanym. 36

37 informacje EJOT Drogi do prawidłowego mocowania systemu dociepleń Ocena podłoża Strefa zakotwienia łącznika musi być prawidłowo dobrana do rodzaju podłoża, w jakim zostanie on zamocowany. Tylko wówczas będzie on optymalnie spełniać swoją funkcję. Dlatego tak ważna jest staranna ocena podłoża. ETAG nr 014 Łączniki tworzywowe do mocowania warstwy izolacyjnej ociepleń ścian zewnętrznych rozróżnia materiały budowlane, z których budowane są podłoża. W ten sposób uzyskano tzw. kategorie użytkowe, aby ułatwić dobór odpowiedniego łącznika do danego rodzaju podłoża. materiały budowlane kategoria użytkowa: A beton zwykły kategoria użytkowa: B bloczki, cegły pełne kategoria użytkowa: C bloczki, cegły szczelinowe kategoria użytkowa: D lekki beton lub beton z domieszką lekkiego kruszywa kategoria użytkowa: E gazobeton Poprawne dobranie typu łącznika do rodzaju podłoża Po określeniu rodzaju podłoża, można z pomocą dokumentów dopuszczających dobrać odpowiedni łącznik (produkty posiadające Europejskie Aprobaty Techniczne są przebadane oraz dopuszczone do zastosowania na odpowiednich kategoriach użytkowych podłoża). Tym samym możliwe są następujące przypadki. przypadek 1: Łącznik zgodnie z ETA jest dopuszczony do zastosowania w kilku kategoriach użytkowych podłoży budowlanych. Jeżeli podłoże, jakie stwierdzono na inwestycji nie należy do żadnej z kategorii użytkowych wymienionych w ETA łącznika, wówczas na tym obiekcie nie można zastosować tego produktu. przykład: Stwierdzono, że materiałem, z jakiego wykonano ścianę są pustaki ceramiczne szczelinowe. Zgodnie z ETAG nr 014 odpowiada to kategorii użytkowej C. Nie można jednak użyć łącznika z dopuszczeniem do stosowania tylko dla kategorii użytkowych A i B. przypadek 2: Łącznik posiada dopuszczenie dla zidentyfikowanej kategorii materiału budowlanego. Można zastosować łącznik na inwestycji bez żadnych dalszych prób. Podane w Europejskiej Aprobacie Technicznej obciążenia mogą być pomocne przy określeniu wymaganej liczby łączników na m 2. W razie potrzeby należy uwzględnić krajowe współczynniki bezpieczeństwa. przykład: Ściany wykonane z cegły pełnej wapienno-krzemowej, co odpowiada kategorii użytkowej B. Łącznik dysponuje dopuszczeniem ETA dla kategorii użytkowych A i B. Dla podłoża z cegły wapienno-krzemowej podano w ETA obciążenie charakterystyczne 1,20 kn. Krajowe przepisy zastosowania przewidują dla kategorii użytkowej B wartość współczynnika bezpieczeństwa równą 3. W myśl powyższych informacji, bez wykonania jakichkolwiek badań (prób nośności) na budowie, dopuszczalne obciążenie jest równe 0,40 kn (1,20 kn:3). przypadek 3: Łącznik jest dopuszczony dla zidentyfikowanego materiału budowlanego. Jednak ten materiał nie jest wyraźnie wymieniony w ETA łącznika. przykład: W tym wypadku można zastosować ten produkt, jeżeli jego przydatność zostanie udowodniona za pomocą prób wyrywających (nośności) bezpośrednio na inwestycji. Obciążenie charakterystyczne zostanie określone wskutek wykonanych prób, zgodnie z zaleceniami ETA. Przy określaniu dopuszczalnego obciążenia należy uwzględnić krajowe współczynniki bezpieczeństwa. Pamiętaj! Łącznik to element systemu ociepleń, służący do mocowania termoizolacji. Prawidłowo dobrany łącznik dla danego systemu ociepleń zapewnia stały docisk zamocowanej termoizolacji do podłoża. 37
