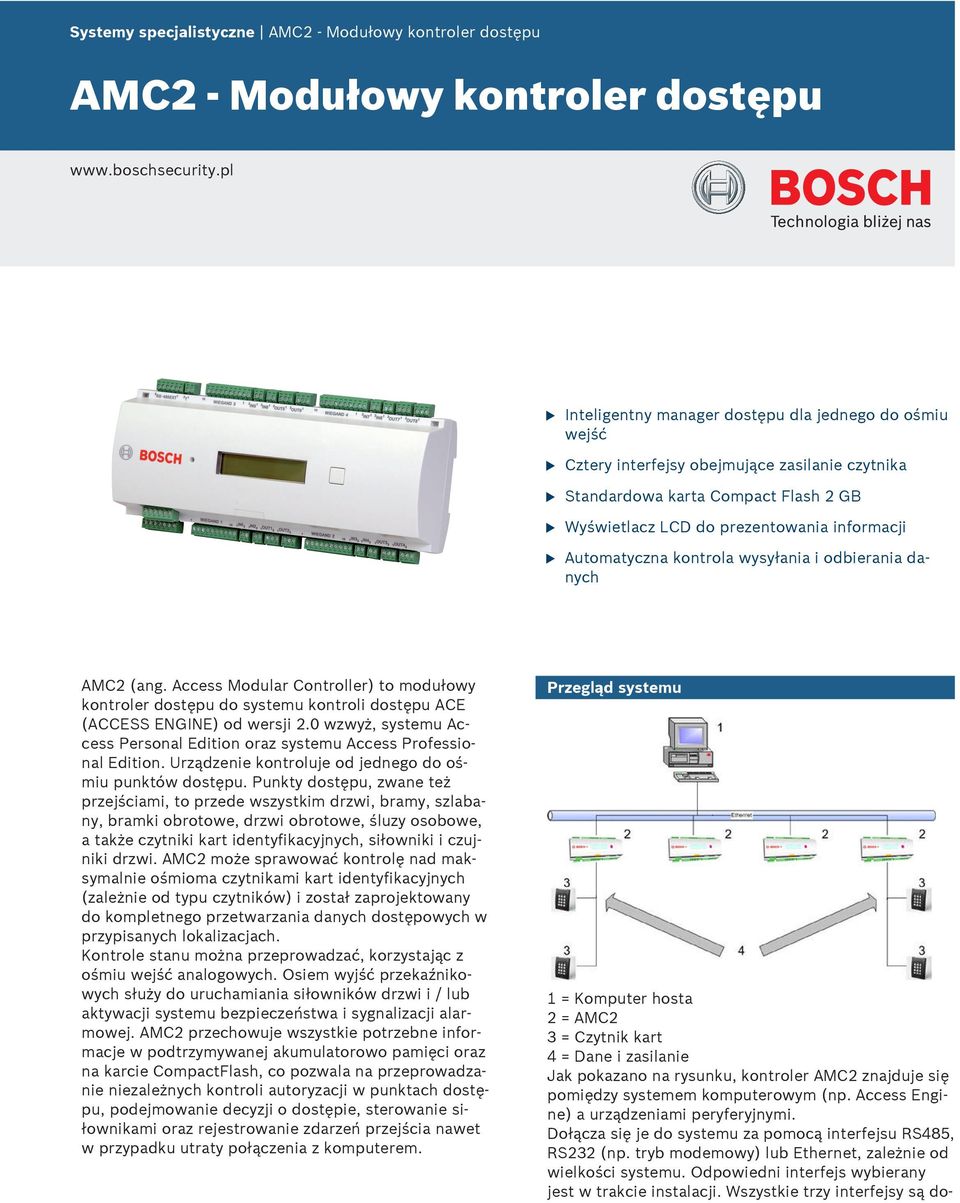

1 Systemy specjalistyczne AMC2 - Modłowy kontroler dostęp AMC2 - Modłowy kontroler dostęp Inteligentny manager dostęp dla jednego do ośmi wejść Cztery interfejsy obejmjące zasilanie czytnika Standardowa karta Compact Flash 2 GB Wyświetlacz LCD do prezentowania informacji Atomatyczna kontrola wysyłania i odbierania danych AMC2 (ang. Access Modlar Controller) to modłowy kontroler dostęp do system kontroli dostęp ACE (ACCESS ENGINE) od wersji 2.0 wzwyż, system Access Personal Edition oraz system Access Professional Edition. Urządzenie kontrolje od jednego do ośmi pnktów dostęp. Pnkty dostęp, zwane też przejściami, to przede wszystkim drzwi, bramy, szlabany, bramki obrotowe, drzwi obrotowe, ślzy osobowe, a także czytniki kart identyfikacyjnych, siłowniki i czjniki drzwi. AMC2 może sprawować kontrolę nad maksymalnie ośmioma czytnikami kart identyfikacyjnych (zależnie od typ czytników) i został zaprojektowany do kompletnego przetwarzania danych dostępowych w przypisanych lokalizacjach. Kontrole stan można przeprowadzać, korzystając z ośmi wejść analogowych. Osiem wyjść przekaźnikowych słży do rchamiania siłowników drzwi i / lb aktywacji system bezpieczeństwa i sygnalizacji alarmowej. AMC2 przechowje wszystkie potrzebne informacje w podtrzymywanej akmlatorowo pamięci oraz na karcie CompactFlash, co pozwala na przeprowadzanie niezależnych kontroli atoryzacji w pnktach dostęp, podejmowanie decyzji o dostępie, sterowanie siłownikami oraz rejestrowanie zdarzeń przejścia nawet w przypadk traty połączenia z kompterem. Przegląd system = Kompter hosta 2 = AMC2 3 = Czytnik kart 4 = Dane i zasilanie Jak pokazano na rysnk, kontroler AMC2 znajdje się pomiędzy systemem kompterowym (np. Access Engine) a rządzeniami peryferyjnymi. Dołącza się je do system za pomocą interfejs RS485, RS232 (np. tryb modemowy) lb Ethernet, zależnie od wielkości system. Odpowiedni interfejs wybierany jest w trakcie instalacji. Wszystkie trzy interfejsy są do-

2 2 AMC2 - Modłowy kontroler dostęp myślnie dostępne w rządzeni. Dzięki obsłdze standard RS485 do jednej linii przesyłowej można dołączyć maksymalnie osiem kontrolerów AMC2. Na magistrali rządzeń peryferyjnych znajdją się cztery gniazda dla czytników oraz zasilacza. Podstawowe fnkcje Przechowywanie poniższych danych: Dane główne Atoryzacje Uprawnienia dostęp Wyświetlany tekst Konfigracje czytników Interpretacja danych transakcji z czytnika Kontrola atoryzacji Żądania komptera Kod PIN Kontrola / monitoring Brak zezwolenia lb zezwolenie na wejście Wyzwalanie alarm Stany drzwi Stany pracy czytników Stany alarm wewnętrznego Wysyłanie komnikatów do system Access Engine Żądania komptera Dane transakcji do zachowania Komnikaty o błędach i sterkach Komnikaty alarmowe Dostarczanie zasilania dla następjących elementów: Czytniki Siłowniki drzwi Zaciski do zasilania styków Połączenia hosta Interfejsy RS232 hosta Aplikacja Access Engine zarządza maksymalnie 32 bezpośrednimi połączeniami szeregowymi (portami), teoretycznie możliwiając bezpośrednie połączenie szeregowe 32 kontrolerów AMC2. Uwaga Ponieważ komptery posiadają domyślnie jedynie maksymalnie dwa interfejsy COM, w przypadk konfigracji obejmjących więcej niż dwa kontrolery AMC2 zalecane są następjące warianty połączeń: Certyfikaty i świadectwa Region Certyfikacja Polska CNBOP 0902 PL_CNBOP 0902 CNBOP 0903 PL_CNBOP 0903 Eropa CE 20498_055-QUA_EMC lec Safety general QUAIEMC EMC Directive 2004/08/EC EN lec Safety General EC-Declaration of Conformity Planowanie Zasilacz Zasilacz zewnętrzny (0 do 30 VDC) kontrolera AMC2 jest dołączony do pierwszego (dodatniego) i trzeciego (jemnego) styk. W przypadk korzystania z zasilacza UPS do styków dołącza się odpowiedni przekaźnik wyjściowy zasilacza: 4 i 7 prąd przemienny 5 i 7 akmlator 6 i 7 prąd stały W przeciwnym wypadk dojdzie do zwarcia styków. = Kompter hosta 2 = Konwerter RS232 / 485 AMC-MUX 3 = Kontroler AMC2 4a = Połączenie RS232 4b = Połączenie RS485: do jednego interfejs RS485 każdego z konwerterów AMC-MUX można dołączyć maksymalnie osiem kontrolerów AMC2. Konwerter interfejs AMC-MUX należy stosować w przypadk dołączenia ponad dwóch kontrolerów AMC2.

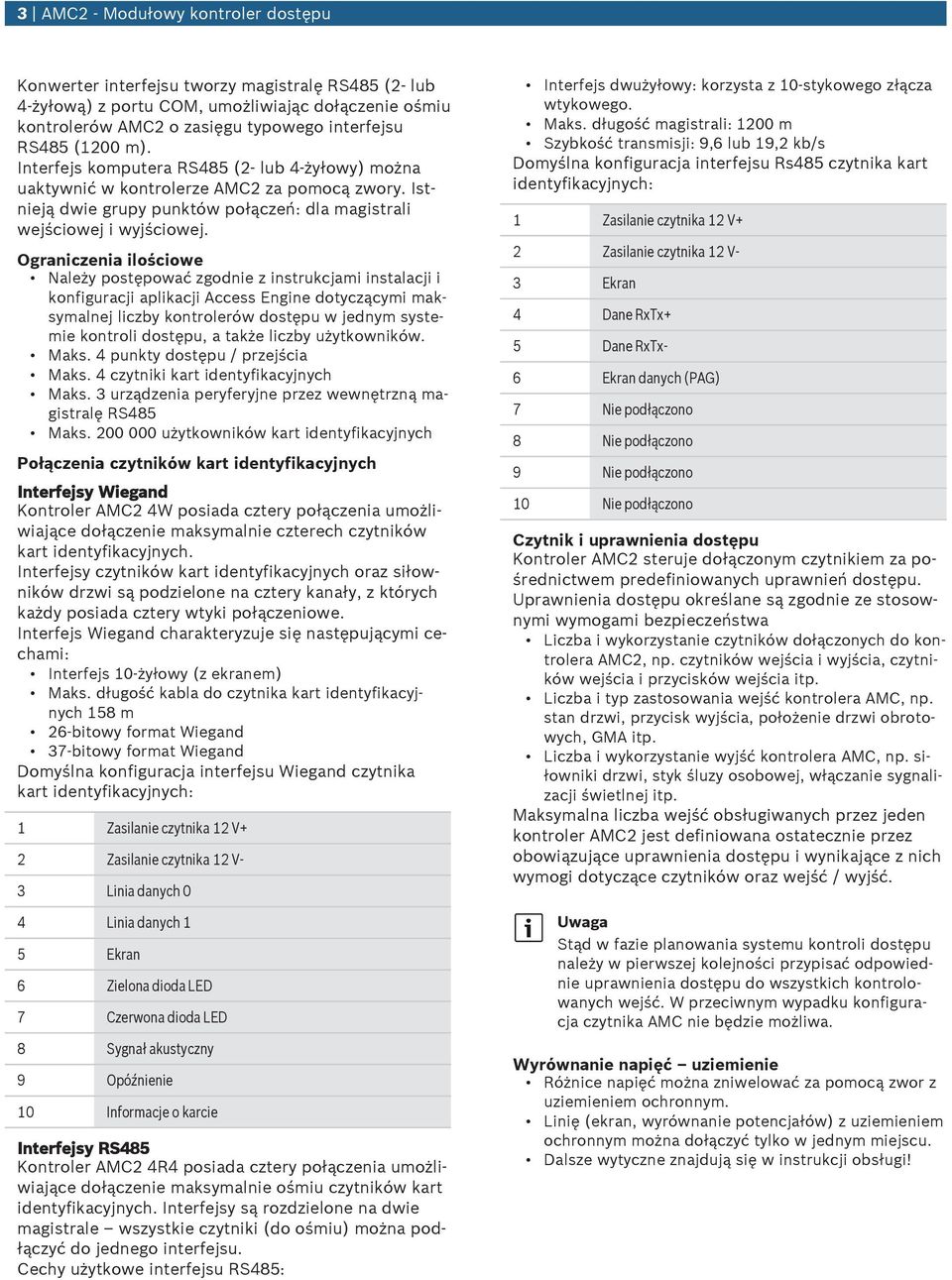

3 3 AMC2 - Modłowy kontroler dostęp Konwerter interfejs tworzy magistralę RS485 (2- lb 4-żyłową) z port COM, możliwiając dołączenie ośmi kontrolerów AMC2 o zasięg typowego interfejs RS485 (200 m). Interfejs komptera RS485 (2- lb 4-żyłowy) można aktywnić w kontrolerze AMC2 za pomocą zwory. Istnieją dwie grpy pnktów połączeń: dla magistrali wejściowej i wyjściowej. Ograniczenia ilościowe Należy postępować zgodnie z instrkcjami instalacji i konfigracji aplikacji Access Engine dotyczącymi maksymalnej liczby kontrolerów dostęp w jednym systemie kontroli dostęp, a także liczby żytkowników. Maks. 4 pnkty dostęp / przejścia Maks. 4 czytniki kart identyfikacyjnych Maks. 3 rządzenia peryferyjne przez wewnętrzną magistralę RS485 Maks żytkowników kart identyfikacyjnych Połączenia czytników kart identyfikacyjnych Interfejsy Wiegand Kontroler AMC2 4W posiada cztery połączenia możliwiające dołączenie maksymalnie czterech czytników kart identyfikacyjnych. Interfejsy czytników kart identyfikacyjnych oraz siłowników drzwi są podzielone na cztery kanały, z których każdy posiada cztery wtyki połączeniowe. Interfejs Wiegand charakteryzje się następjącymi cechami: Interfejs 0-żyłowy (z ekranem) Maks. dłgość kabla do czytnika kart identyfikacyjnych 58 m 26-bitowy format Wiegand 37-bitowy format Wiegand Domyślna konfigracja interfejs Wiegand czytnika kart identyfikacyjnych: Zasilanie czytnika 2 V+ 2 Zasilanie czytnika 2 V- 3 Linia danych 0 4 Linia danych 5 Ekran 6 Zielona dioda LED 7 Czerwona dioda LED 8 Sygnał akstyczny 9 Opóźnienie 0 Informacje o karcie Interfejsy RS485 Kontroler AMC2 4R4 posiada cztery połączenia możliwiające dołączenie maksymalnie ośmi czytników kart identyfikacyjnych. Interfejsy są rozdzielone na dwie magistrale wszystkie czytniki (do ośmi) można podłączyć do jednego interfejs. Cechy żytkowe interfejs RS485: Interfejs dwżyłowy: korzysta z 0-stykowego złącza wtykowego. Maks. dłgość magistrali: 200 m Szybkość transmisji: 9,6 lb 9,2 kb/s Domyślna konfigracja interfejs Rs485 czytnika kart identyfikacyjnych: Zasilanie czytnika 2 V+ 2 Zasilanie czytnika 2 V- 3 Ekran 4 Dane RxTx+ 5 Dane RxTx- 6 Ekran danych (PAG) 7 Nie podłączono 8 Nie podłączono 9 Nie podłączono 0 Nie podłączono Czytnik i prawnienia dostęp Kontroler AMC2 sterje dołączonym czytnikiem za pośrednictwem predefiniowanych prawnień dostęp. Uprawnienia dostęp określane są zgodnie ze stosownymi wymogami bezpieczeństwa Liczba i wykorzystanie czytników dołączonych do kontrolera AMC2, np. czytników wejścia i wyjścia, czytników wejścia i przycisków wejścia itp. Liczba i typ zastosowania wejść kontrolera AMC, np. stan drzwi, przycisk wyjścia, położenie drzwi obrotowych, GMA itp. Liczba i wykorzystanie wyjść kontrolera AMC, np. siłowniki drzwi, styk ślzy osobowej, włączanie sygnalizacji świetlnej itp. Maksymalna liczba wejść obsłgiwanych przez jeden kontroler AMC2 jest definiowana ostatecznie przez obowiązjące prawnienia dostęp i wynikające z nich wymogi dotyczące czytników oraz wejść / wyjść. Uwaga Stąd w fazie planowania system kontroli dostęp należy w pierwszej kolejności przypisać odpowiednie prawnienia dostęp do wszystkich kontrolowanych wejść. W przeciwnym wypadk konfigracja czytnika AMC nie będzie możliwa. Wyrównanie napięć ziemienie Różnice napięć można zniwelować za pomocą zwor z ziemieniem ochronnym. Linię (ekran, wyrównanie potencjałów) z ziemieniem ochronnym można dołączyć tylko w jednym miejsc. Dalsze wytyczne znajdją się w instrkcji obsłgi!

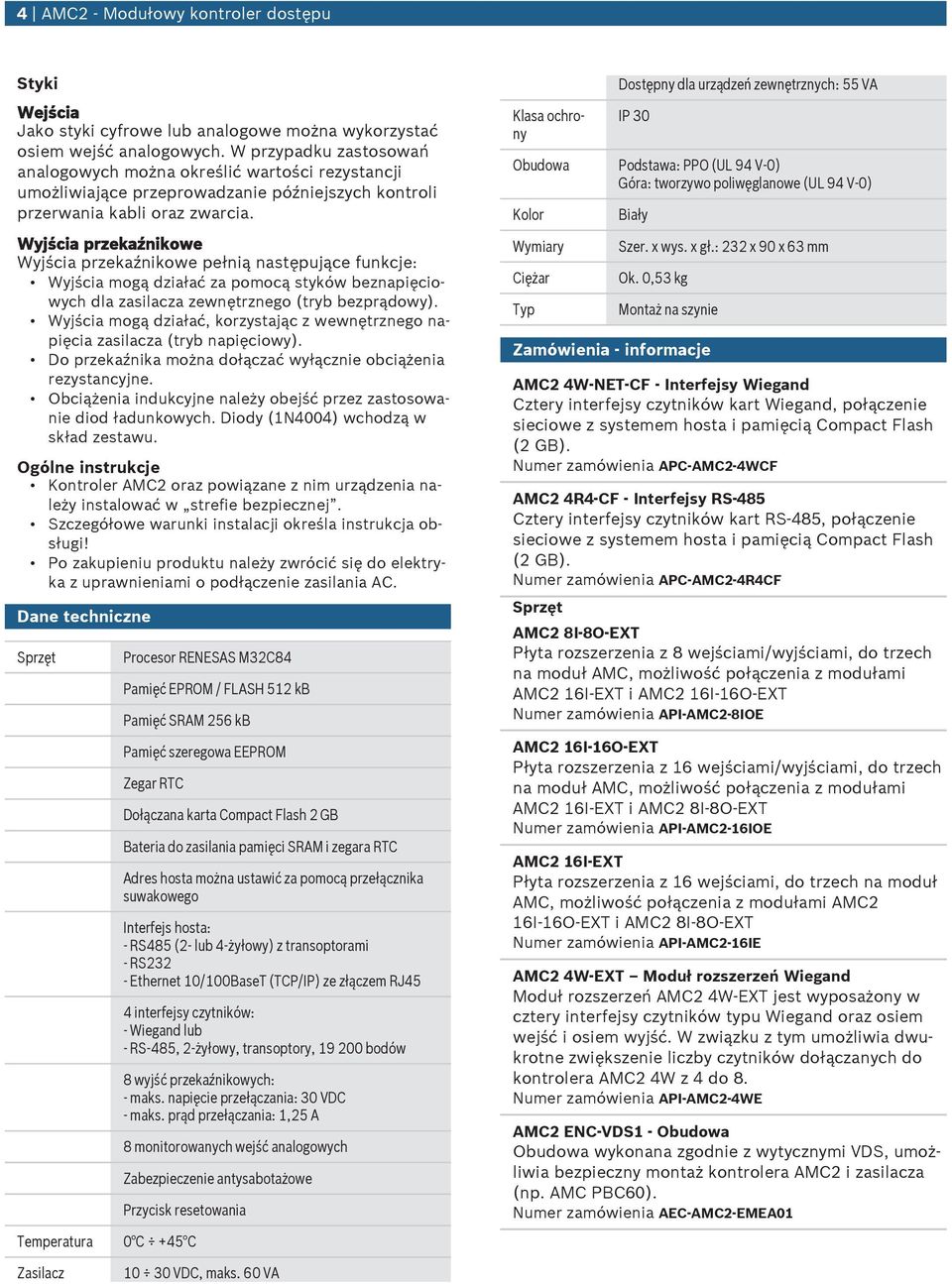

4 4 AMC2 - Modłowy kontroler dostęp Styki Wejścia Jako styki cyfrowe lb analogowe można wykorzystać osiem wejść analogowych. W przypadk zastosowań analogowych można określić wartości rezystancji możliwiające przeprowadzanie późniejszych kontroli przerwania kabli oraz zwarcia. Wyjścia przekaźnikowe Wyjścia przekaźnikowe pełnią następjące fnkcje: Wyjścia mogą działać za pomocą styków beznapięciowych dla zasilacza zewnętrznego (tryb bezprądowy). Wyjścia mogą działać, korzystając z wewnętrznego napięcia zasilacza (tryb napięciowy). Do przekaźnika można dołączać wyłącznie obciążenia rezystancyjne. Obciążenia indkcyjne należy obejść przez zastosowanie diod ładnkowych. Diody (N4004) wchodzą w skład zestaw. Ogólne instrkcje Kontroler AMC2 oraz powiązane z nim rządzenia należy instalować w strefie bezpiecznej. Szczegółowe warnki instalacji określa instrkcja obsłgi! Po zakpieni prodkt należy zwrócić się do elektryka z prawnieniami o podłączenie zasilania AC. Dane techniczne Sprzęt Temperatra Procesor RENESAS M32C84 Pamięć EPROM / FLASH 52 kb Pamięć SRAM 256 kb Pamięć szeregowa EEPROM Zegar RTC Dołączana karta Compact Flash 2 GB Bateria do zasilania pamięci SRAM i zegara RTC Adres hosta można stawić za pomocą przełącznika swakowego Interfejs hosta: - RS485 (2- lb 4-żyłowy) z transoptorami - RS232 - Ethernet 0/00BaseT (TCP/IP) ze złączem RJ45 4 interfejsy czytników: - Wiegand lb - RS-485, 2-żyłowy, transoptory, bodów 8 wyjść przekaźnikowych: - maks. napięcie przełączania: 30 VDC - maks. prąd przełączania:,25 A 8 monitorowanych wejść analogowych Zabezpieczenie antysabotażowe Przycisk resetowania 0 C +45 C Klasa ochrony Obdowa Kolor Wymiary Ciężar Typ Dostępny dla rządzeń zewnętrznych: 55 VA IP 30 Podstawa: PPO (UL 94 V-0) Góra: tworzywo poliwęglanowe (UL 94 V-0) Biały Szer. x wys. x gł.: 232 x 90 x 63 mm Ok. 0,53 kg Montaż na szynie Zamówienia - informacje AMC2 4W-NET-CF - Interfejsy Wiegand Cztery interfejsy czytników kart Wiegand, połączenie sieciowe z systemem hosta i pamięcią Compact Flash (2 GB). Nmer zamówienia APC-AMC2-4WCF AMC2 4R4-CF - Interfejsy RS-485 Cztery interfejsy czytników kart RS-485, połączenie sieciowe z systemem hosta i pamięcią Compact Flash (2 GB). Nmer zamówienia APC-AMC2-4R4CF Sprzęt AMC2 8I-8O-EXT Płyta rozszerzenia z 8 wejściami/wyjściami, do trzech na modł AMC, możliwość połączenia z modłami AMC2 6I-EXT i AMC2 6I-6O-EXT Nmer zamówienia API-AMC2-8IOE AMC2 6I-6O-EXT Płyta rozszerzenia z 6 wejściami/wyjściami, do trzech na modł AMC, możliwość połączenia z modłami AMC2 6I-EXT i AMC2 8I-8O-EXT Nmer zamówienia API-AMC2-6IOE AMC2 6I-EXT Płyta rozszerzenia z 6 wejściami, do trzech na modł AMC, możliwość połączenia z modłami AMC2 6I-6O-EXT i AMC2 8I-8O-EXT Nmer zamówienia API-AMC2-6IE AMC2 4W-EXT Modł rozszerzeń Wiegand Modł rozszerzeń AMC2 4W-EXT jest wyposażony w cztery interfejsy czytników typ Wiegand oraz osiem wejść i osiem wyjść. W związk z tym możliwia dwkrotne zwiększenie liczby czytników dołączanych do kontrolera AMC2 4W z 4 do 8. Nmer zamówienia API-AMC2-4WE AMC2 ENC-VDS - Obdowa Obdowa wykonana zgodnie z wytycznymi VDS, możliwia bezpieczny montaż kontrolera AMC2 i zasilacza (np. AMC PBC60). Nmer zamówienia AEC-AMC2-EMEA0 Zasilacz 0 30 VDC, maks. 60 VA

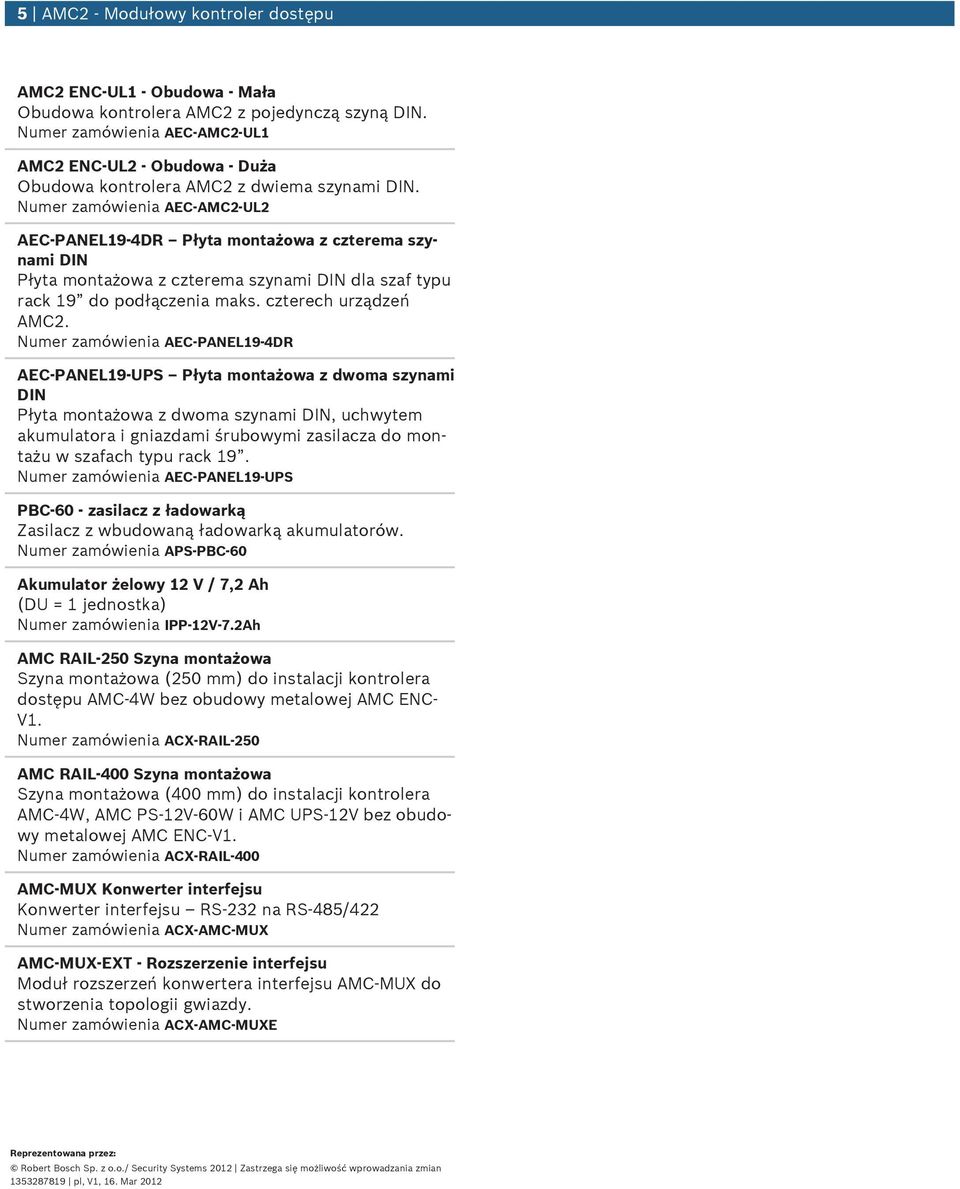

5 5 AMC2 - Modłowy kontroler dostęp AMC2 ENC-UL - Obdowa - Mała Obdowa kontrolera AMC2 z pojedynczą szyną DIN. Nmer zamówienia AEC-AMC2-UL AMC2 ENC-UL2 - Obdowa - Dża Obdowa kontrolera AMC2 z dwiema szynami DIN. Nmer zamówienia AEC-AMC2-UL2 AEC-PANEL9-4DR Płyta montażowa z czterema szynami DIN Płyta montażowa z czterema szynami DIN dla szaf typ rack 9 do podłączenia maks. czterech rządzeń AMC2. Nmer zamówienia AEC-PANEL9-4DR AEC-PANEL9-UPS Płyta montażowa z dwoma szynami DIN Płyta montażowa z dwoma szynami DIN, chwytem akmlatora i gniazdami śrbowymi zasilacza do montaż w szafach typ rack 9. Nmer zamówienia AEC-PANEL9-UPS PBC-60 - zasilacz z ładowarką Zasilacz z wbdowaną ładowarką akmlatorów. Nmer zamówienia APS-PBC-60 Akmlator żelowy 2 V / 7,2 Ah (DU = jednostka) Nmer zamówienia IPP-2V-7.2Ah AMC RAIL-250 Szyna montażowa Szyna montażowa (250 mm) do instalacji kontrolera dostęp AMC-4W bez obdowy metalowej AMC ENC- V. Nmer zamówienia ACX-RAIL-250 AMC RAIL-400 Szyna montażowa Szyna montażowa (400 mm) do instalacji kontrolera AMC-4W, AMC PS-2V-60W i AMC UPS-2V bez obdowy metalowej AMC ENC-V. Nmer zamówienia ACX-RAIL-400 AMC-MUX Konwerter interfejs Konwerter interfejs RS-232 na RS-485/422 Nmer zamówienia ACX-AMC-MUX AMC-MUX-EXT - Rozszerzenie interfejs Modł rozszerzeń konwertera interfejs AMC-MUX do stworzenia topologii gwiazdy. Nmer zamówienia ACX-AMC-MUXE Reprezentowana przez: Robert Bosch Sp. z o.o./ Secrity Systems 202 Zastrzega się możliwość wprowadzania zmian pl, V, 6. Mar 202
