1 Access Modular AMC2-4W pl Installation manual

2

3 Access Modular Spis treści pl 3 Spis treści 1 Instrukcje bezpieczeństwa Ważne zalecenia dotyczące bezpieczeństwa Środki bezpieczeństwa Rozpakowywanie 10 2 Ważne informacje Objaśnienia symboli użytych w niniejszym dokumencie Internet 12 3 Wstęp Opis Konfiguracja sprzętowa Charakterystyka użytkowa Przegląd systemu 19 4 Instalacja Montaż Demontaż Otwieranie obudowy Zamykanie obudowy Okablowanie Dane przewodów Masa i ekranowanie Masa interfejsu hosta Masa interfejsu modułu rozszerzeń Podłączanie zasilacza Interfejs hosta Ethernet Interfejs hosta RS Połączenie dwuprzewodowe RS Połączenie czteroprzewodowe RS Interfejs hosta RS Przełącznik wyboru DIL Ustawienia hosta RS-485 dla modułów rozszerzeń Interfejs Wiegand czytników kart Podłączanie wyjść przekaźnikowych 42 Bosch Sicherheitssysteme AMC2-4W

4 4 pl Spis treści Access Modular 4.15 Podłączanie analogowych urządzeń wejściowych Zabezpieczenie antysabotażowe 50 5 Obsługa Wyświetlacz stanu urządzenia AMC Konfigurowanie interfejsu Ethernet Rozwiązywanie problemów Resetowanie oprogramowania Przywracanie ustawień fabrycznych urządzenia 56 6 Dane techniczne 57 7 Dodatki Schematy połączeń 62 Indeks AMC2-4W Bosch Sicherheitssysteme

5 Access Modular Instrukcje bezpieczeństwa pl 5 1 Instrukcje bezpieczeństwa Uwaga! W celu skonstruowania systemu zatwierdzonego przez UL należy zapoznać się z dokumentacją zawartą w folderze zatytułowanym _UL znajdującym się na dostarczonej płycie CD. 1.1 Ważne zalecenia dotyczące bezpieczeństwa 1. Przeczytać, przestrzegać i zachować instrukcje wszystkie instrukcje bezpieczeństwa i obsługi należy uważnie przeczytać przed oddaniem urządzenia do eksploatacji. Instrukcje powinny zostać zachowane na przyszłość. 2. Uwzględniać ostrzeżenia należy stosować się do wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi. 3. Akcesoria należy używać wyłącznie akcesoriów zalecanych przez producenta lub sprzedawanych wraz z produktem. Nie wolno używać żadnych akcesoriów, które nie są zalecane przez producenta, ponieważ może to zagrażać bezpieczeństwu. 4. Środki ostrożności dotyczące instalacji nie stawiać urządzenia na niestabilnych podstawach, trójnogach, wspornikach lub stojakach. Urządzenie może spaść, powodując poważne obrażenia u osoby obsługującej oraz nieodwracalne uszkodzenie urządzenia. Montaż urządzenia winien być przeprowadzony zgodnie z instrukcją producenta. Bosch Sicherheitssysteme AMC2-4W

6 6 pl Instrukcje bezpieczeństwa Access Modular 5. Naprawy nie należy dokonywać samodzielnych prób naprawy urządzenia. Zdejmowanie pokrywy może narazić użytkownika na porażenie prądem elektrycznym lub inne poważne niebezpieczeństwa. Naprawa może być wykonywana tylko przez autoryzowany serwis. 6. Uszkodzenia wymagające naprawy odłączyć urządzenie od źródła zasilania prądem stałym lub przemiennym i zlecić naprawę autoryzowanemu serwisowi w następujących sytuacjach: Kabel lub wtyczka zasilająca są uszkodzone. Na urządzenie została wylana ciecz lub do środka wpadł jakiś przedmiot. Urządzenie zostało narażone na działanie wody lub czynników atmosferycznych (deszcz, śnieg itp.). Urządzenie nie działa poprawnie mimo przestrzegania instrukcji obsługi przez operatora. Elementy, które można regulować, wyszczególniono w instrukcji obsługi. Niewłaściwa regulacja innych elementów może spowodować uszkodzenie i konieczność znacznego nakładu pracy ze strony wykwalifikowanych serwisantów, aby przywrócić urządzenie do normalnej pracy. Urządzenie spadło lub obudowa została uszkodzona. Urządzenie wykazuje znaczną zmianę w działaniu. 7. Części zamienne jeśli naprawa urządzenia przez serwisanta wymaga użycia części zamiennych, należy używać wyłącznie części zalecanych przez producenta. Użycie innych części może spowodować pożar, porażenie prądem elektrycznym lub inne zagrożenia. 8. Poprawność pracy po dokonaniu naprawy urządzenia przez serwis należy zwrócić się do serwisanta o sprawdzenie na miejscu poprawności działania AMC2-4W Bosch Sicherheitssysteme

7 Access Modular Instrukcje bezpieczeństwa pl 7 9. Zasilanie urządzenie może być zasilane tylko ze źródła napięcia, które wyszczególnia tabliczka znamionowa. W przypadku braku pewności odnośnie do parametrów źródła zasilania, zaleca się kontakt ze sprzedawcą 10. Wyładowania atmosferyczne w celu dodatkowego zabezpieczenia urządzenia przed wyładowaniami atmosferycznymi można zastosować zewnętrzne przewody odgromowe, chroniące urządzenie przed przepięciami. 11. Urządzenia należy instalować w pomieszczeniach o ograniczonym dostępie. 1.2 Środki bezpieczeństwa Przeczytaj instrukcje! Przed przystąpieniem do pracy z urządzeniem AMC2 należy uważnie przeczytać niniejsze instrukcje. Wszystkie informacje zawarte w niniejszym dokumencie są istotne dla użytkownika.! Ostrzeżenie! Ryzyko porażenia prądem elektrycznym Zewnętrzne źródła zasilania powinny zostać zainstalowane i oddane do eksploatacji przez osoby o odpowiednich kwalifikacjach. Należy przy tym zapewnić przestrzeganie stosownych przepisów. Kontroler musi być uziemiony. Przed przystąpieniem do pracy z kontrolerem należy odłączyć zarówno zasilanie sieciowe, jak i akumulatorowe. Bosch Sicherheitssysteme AMC2-4W

8 8 pl Instrukcje bezpieczeństwa Access Modular!! Ostrzeżenie! Ryzyko pożaru Instalacja urządzenia AMC2 musi spełniać wymagania wszelkich lokalnych przepisów przeciwpożarowych oraz BHP. Drzwi bezpieczeństwa znajdujące się na drodze ewakuacji z zagrożonego obszaru muszą być wyposażone w następujące elementy: Zamek bezpieczeństwa (A). Jest to zamek otwierający się w razie awarii zasilania. Optymalnym rozwiązaniem jest zastosowanie zamka magnetycznego. Normalnie zamknięty wyłącznik uruchamiany przez zbicie szybki lub ręcznie (B), zamontowany w okablowaniu zasilania zamka. Umożliwia on natychmiastowe odłączenie zasilania zamka bezpieczeństwa w sytuacji awaryjnej. Ostrzeżenie! Ryzyko wybuchu baterii litowej Nieprawidłowa wymiana akumulatora grozi wybuchem. Akumulator można wymienić tylko na akumulator tego samego typu, zalecany przez producenta. Zużyte akumulatory należy utylizować zgodnie z instrukcjami ich producenta AMC2-4W Bosch Sicherheitssysteme

9 Access Modular Instrukcje bezpieczeństwa pl 9 Uwaga! Ryzyko uszkodzenia sprzętu Przed rozpakowaniem urządzenia bądź dotknięciem złączy elementów elektronicznych należy zabezpieczyć urządzenie przed wyładowaniami elektrostatycznymi, przestrzegając instrukcji ESD. Zawsze przed dokonaniem zmian w instalacji należy wyłączyć zasilanie urządzenia AMC2. Nie wolno podłączać ani odłączać wtyków, kabli sygnałowych ani złączy śrubowych przy włączonym zasilaniu. Warunki Brak określonych wymagań dotyczących sprzedaży i dostawy. Odnośnie do przechowywania i bezpiecznego użytkowania, temperatura otoczenia powinna mieścić w przedziale 0 50 C. Utylizacja Produkt firmy Bosch został zaprojektowany i wyprodukowany w oparciu o wysokiej jakości materiały i komponenty, które mogą być poddane recyklingowi i ponownie użyte. Niniejszy symbol oznacza, że urządzenia elektryczne oraz elektroniczne, które nie nadają się do dalszego użytku, nie powinny być wyrzucane razem z normalnymi odpadkami z gospodarstwa domowego. W Unii Europejskiej istnieją osobne systemy zbiórki zużytych produktów elektrycznych i elektronicznych. Urządzenie należy przekazać do lokalnego punktu przyjęć odpadów / recyklingu. Bosch Sicherheitssysteme AMC2-4W

10 10 pl Instrukcje bezpieczeństwa Access Modular 1.3 Rozpakowywanie Należy wzrokowo sprawdzić, czy opakowanie urządzenia nie jest uszkodzone. O wszelkich stwierdzonych uszkodzeniach transportowych należy poinformować przewoźnika. Podczas rozpakowywania urządzenia należy zachować ostrożność. Tak jak każde urządzenie elektroniczne, jest ono podatne na uszkodzenia. Nie wolno oddawać urządzenia do eksploatacji w przypadku uszkodzenia któregoś z jego elementów. W razie braku jakiegokolwiek elementu należy poinformować o tym fakcie przedstawiciela obsługi klienta lub sprzedawcę produktów firmy Bosch Security Systems. Opakowanie fabryczne jest najlepszym zabezpieczeniem urządzenia w przypadku jego transportu. Należy je zachować wraz z innymi materiałami pakunkowymi na przyszłość. W razie konieczności odesłania urządzenia należy użyć oryginalnego opakowania AMC2-4W Bosch Sicherheitssysteme

11 Access Modular Ważne informacje pl 11 2 Ważne informacje Uwagi Opisywane urządzenie wchodzi w skład systemu bezpieczeństwa. Dostęp do niego powinny mieć tylko osoby upoważnione. Ponieważ prawo niektórych krajów nie dopuszcza wyłączenia lub ograniczenia odpowiedzialności z tytułu gwarancji dorozumianych, albo ograniczenia odpowiedzialności za szkody przypadkowe lub wtórne, powyższe ograniczenia bądź wyłączenia mogą nie mieć zastosowania. Firma Bosch Security Systems zachowuje wszelkie prawa, które nie zostały przyznane wprost. Żaden zapis niniejszej licencji nie może być interpretowany jako zrzeczenie się przez firmę Bosch praw przysługujących jej na mocy amerykańskich przepisów o prawie autorskim bądź innych przepisów federalnych czy stanowych. Wszelkie pytania odnośnie niniejszej licencji można wysyłać na adres: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrunn Niemcy. 2.1 Objaśnienia symboli użytych w niniejszym dokumencie W niniejszym dokumencie zamieszczono ostrzeżenia, uwagi i porady. Są one oznaczone następującymi symbolami: Niebezpieczeństwo! Przyczyna zagrożenia Wskazuje niebezpieczną sytuację, która jeśli wystąpi spowoduje śmierć lub poważne obrażenia. Bosch Sicherheitssysteme AMC2-4W

12 12 pl Ważne informacje Access Modular!! Ostrzeżenie! Przyczyna zagrożenia Wskazuje niebezpieczną sytuację, która jeśli wystąpi może spowodować śmierć lub poważne obrażenia. Przestroga! Przyczyna zagrożenia Wskazuje niebezpieczną sytuację, która jeśli wystąpi może spowodować niewielkie lub średnie obrażenia. Uwaga! Przyczyna zagrożenia Uwagi, których należy przestrzegać, aby uniknąć uszkodzenia sprzętu lub zanieczyszczenia środowiska, a także zapewnić poprawność obsługi i programowania. Uwagi takie mogą zawierać także porady i uproszczone sposoby wykonywania określonych czynności. 2.2 Internet Dalsze informacje na temat tego oraz innych produktów można znaleźć na naszej stronie internetowej pod adresem AMC2-4W Bosch Sicherheitssysteme

13 Access Modular Wstęp pl Wstęp Opis Urządzenie APC-AMC2-4WCF (zwane także AMC2-4W, AMC2 lub kontrolerem) jest wyposażone w cztery niezależne interfejsy do czytników typu Wiegand. Umożliwia ono sterowanie dwa drzwiami z czytnikami w obu kierunkach oraz maksymalnie cztery drzwiami z czytnikami tylko w jednym kierunku. Rysunek 3.1: Modułowy kontroler dostępu AMC2-4W Wszelkie dane niezbędne do weryfikacji dostępu są przechowywane w podtrzymywanej bateryjnie pamięci wewnętrznej oraz na karcie pamięci typu Compact Flash (CF). Pozwala to na niezależne sterowanie dostępem oraz rejestrację wszystkich zdarzeń z tym związanych nawet w przypadku wyłączenia głównego systemu zarządzania (hosta). Wbudowana karta pamięci typu Compact Flash ma wystarczającą pojemność do przechowywania danych dotyczących posiadaczy kart i zdarzeń. Układy elektroniczne urządzenia AMC2-4W są całkowicie osłonięte plastikową obudową. Wszystkie istotne informacje o statusie są pokazywane na wyświetlaczu ciekłokrystalicznym. Bosch Sicherheitssysteme AMC2-4W

14 14 pl Wstęp Access Modular Urządzenie AMC2-4W zapewnia całkowitą funkcjonalność i możliwość pracy offline kompletnego systemu kontroli dostępu do wszystkich pomieszczeń. Pozwala to uzyskać doskonałą niezawodność z bardzo wysoką nadmiarowością bez ponoszenia dodatkowych kosztów. Rysunek 3.2: Urządzenie AMC2-4W w czterodrzwiowym systemie bezpieczeństwa Urządzenie AMC2-4W może komunikować się z komputerem hosta przy użyciu RS-485 w konfiguracji wielogałęziowej, RS-232 lub10/100 Mbit/s Ethernet. Jest ono wyposażone osiem wejść analogowych i osiem wyjść przekaźnikowych. Wejścia analogowe pozwalają urządzeniu AMC2-4W na przykład na weryfikację zamknięcia lub otwarcia blokady. Wyjścia przekaźnikowe umożliwiają aktywację mechanizmów zamka w celu otwarcia drzwi bądź włączenie przeciwwłamaniowego systemu alarmowego w przypadku wykrycia włamania lub alarmu systemowego. Jeśli osiem wejść i osiem wyjść urządzenia nie wystarcza do konfiguracji systemu, można podłączyć maksymalnie trzy dodatkowe moduły rozszerzeń (AMC2-8IOE, AMC2-16IE lub AMC2-16IOE). Moduły rozszerzeń udostępniają 8 lub 16 dodatkowych wejść i wyjść AMC2-4W Bosch Sicherheitssysteme

15 Access Modular Wstęp pl 15 Procedura konfiguracji urządzenia AMC2-4W jest bardzo prosta i szybka przy zastosowaniu szablonów drzwi. Po wybraniu wszystkie wejścia i wyjścia mają ustawienia fabryczne. Można je zmieniać, wybierając każdy wolny styk urządzenia controller lub podłączonego modułu rozszerzeń. 3.2 Konfiguracja sprzętowa Rysunek 3.3: Górna płyta układów elektronicznych z wyświetlaczem (widok z góry) 1 (nie dot.) 2 Przełącznik DIL do wyboru adresu RS-485, protokołu i interfejsu RS-232/RS-485. Bosch Sicherheitssysteme AMC2-4W

16 16 pl Wstęp Access Modular 3 Bateria litowa do podtrzymywania statycznej pamięci RAM i real time clock (RTC). Żywotność baterii wynosi około 10 lat; w przypadku spadku napięcia poniżej zadanego poziomu minimalnego generowany jest komunikat o błędzie. UWAGA: aby nie dopuścić do wyświetlenia komunikatu o błędzie spowodowanego wcześniejszym spadkiem napięcia, zaleca się wymianę baterii co 8 lat. Numer części: VARTA CR 2032 PCB. 4 Przycisk resetowania wciskany śrubokrętem przez otwór w obudowie 5 Wyświetlacz ciekłokrystaliczny 6 Przycisk znajdujący się na obudowie umożliwia wybór różnych trybów pracy wyświetlacza 7 Zwora do wyrównywania potencjału między różnymi układami a masą (ekranem) 8 RS-485Zwora do wyboru interfejsu hosta RS-485, interfejsu dwuprzewodowego RS-485 lub czteroprzewodowego (w zależności od okablowania zewnętrznego) 9 Konfigurowany interfejs hosta RS Gniazdo pamięci Compact Flash 11 Konfigurowany interfejs hosta RS-232 (złącze kabla taśmowego) 12 Konfigurowany interfejs hosta 10/100 Mbit/s Ethernet AMC2-4W Bosch Sicherheitssysteme

17 Access Modular Wstęp pl 17 Rysunek 3.4: Przegląd Interfejsy 13 Magistrala modułów rozszerzeń RS Zewnętrzny styk antysabotażowy 15 Złącze zasilacza 16 Interfejsy Wiegand maks.4 do czytników kart 17 Złącza osiemwejść analogowych 18 Złącza osiemwyjść przekaźnikowych Uwaga! Wszystkie złącza, z wyjątkiem RS-232 i interfejsu hosta Ethernet, są wtykowymi złączami śrubowymi. Bosch Sicherheitssysteme AMC2-4W

18 18 pl Wstęp Access Modular Rysunek 3.5: Zwory znajdujące się od spodu 19 Zwora do ustawiania beznapięciowego wyjścia przekaźnikowego (tryb beznapięciowy ) lub pętli napięciowej z wewnętrznego zasilacza urządzenia AMC2 (tryb napięciowy ). 20 Zwora do wyrównywania potencjałów między różnymi układami a masą (ekranem) interfejsu modułów rozszerzeń. 3.3 Charakterystyka użytkowa Inteligentny manager dostępu do zarządzania 1-4 wejściamis (np. drzwiami, włazami, barierkami) Wybór adresów hosta za pomocą przełącznika suwakowego DIL. Cztery konfigurowane interfejsy hosta do wyboru: Ethernet (= standard) RS przewodowy RS przewodowy RS-232 Interfejsy czytników cztery Interfejsy Wiegand wyjścia przekaźnikowe beznapięciowe, z zasilaniem zewnętrznym (tryb beznapięciowy) AMC2-4W Bosch Sicherheitssysteme

19 Access Modular Wstęp pl 19 zasilane z zasilacza wewnętrznego (tryb napięciowy) wejścia analogowe z zasilaniem wewnętrznym Pamięć i zegar czasu rzeczywistego (RTC) z podtrzymaniem bateryjnym SRAM Wymienna Karta pamięci Compact Flash Wyświetlacz ciekłokrystaliczny Szybkość transmisji, interfejs hosta RS-485: 38,4 kbit/s Szybkość transmisji, interfejs hosta RS-232: 38,4 kbit/s Szybkość transmisji, interfejs hosta Ethernet: 10/100 Mbit/s Szybkość transmisji do interfejsu modułów rozszerzeń: 9,6 kbit/s Automatyczny przełącznik nadawanie/odbiór Napięcie zasilania: od 10 V do 30 Vdc, Maks. prąd: 5A Styk antysabotażowy pokryw zewnętrznych Uwaga! Jako zasilacz zewnętrzny należy stosować moduł UPS z wbudowanym zasilaczem awaryjnym. Przykład: zasilacz Bosch APS-PSU-60 (F.01U ). 3.4 Przegląd systemu Kontroler dostępu AMC2-4W jest podłączany między głównym systemem zarządzania (hostem) a różnymi urządzeniami peryferyjnymi. Domyślnym połączeniem z głównym systemem zarządzania (hostem) jest interfejs Ethernet. Możliwe jest także zastosowanie połączenia RS-485 lub lub RS-232. Uwzględniając rodzaje dostępnych interfejsów, w trybie RS-232 można podłączyć jedno urządzenie AMC2 do każdego portu COM.W trybie RS-485 do jednej linii przesyłowej można podłączyć maksymalnie osiem kontrolerów dostępu. Bosch Sicherheitssysteme AMC2-4W

20 20 pl Wstęp Access Modular Rysunek 3.6: Przegląd systemu 1 = Host 2 = AMC2-4W 3 = Czytnik Wiegand (1 4) 4 = Komunikacja i zasilanie 5 = Ethernet Konfiguracje systemu pod kątem aplikacji kontroli dostępu. Minimalna konfiguracja składa się z: jednego komputera z oprogramowaniem systemowym, jednego kontrolera AMC2, jednego zasilacza AMC, jednej obudowy AMC. Konfiguracja maksymalna zależy od oprogramowania systemowego, Każdy kontroler AMC2-4W można rozbudować o moduł rozszerzeń AMC2-4WE AMC2-4W Bosch Sicherheitssysteme

21 Access Modular Wstęp pl 21 Za pomocą interfejsów czytników Wiegand do każdego urządzenia AMC2-4W można podłączyć maksymalnie cztery urządzenia peryferyjne. Interfejsy stanowią połączenia typu punkt-punkt, co oznacza, że do jednego interfejsu może być podłączony tylko jeden czytnik. Interfejs modułów rozszerzeń obsługuje do trzech dodatkowych modułów we/wy (AMC2-8IOE, AMC2-16IE lub AMC2-16IOE) i jeden AMC2-4WE. Wszystkie moduły rozszerzeń są sterowane przez AMC2 i mogą być dowolnie konfigurowane. Bosch Sicherheitssysteme AMC2-4W

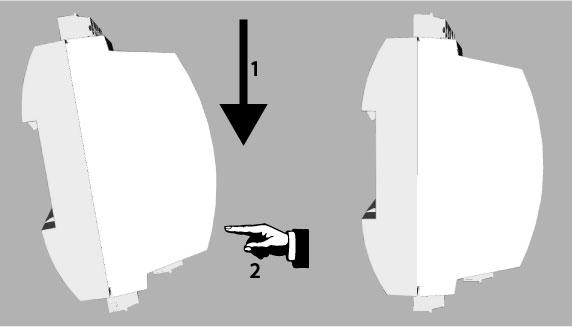

22 22 pl Instalacja Access Modular 4 Instalacja Uwaga! W celu skonstruowania systemu zatwierdzonego przez UL należy zapoznać się z dokumentacją zawartą w folderze zatytułowanym _UL znajdującym się na dostarczonej płycie CD. 4.1 Montaż Urządzenie AMC2-4W można zamocować na standardowej szynie montażowej 35 mm przy użyciu mechanizmu zatrzaskowego. Po umieszczeniu urządzenia AMC2-4W na górnej krawędzi szyny montażowej [1] należy je wcisnąć do dołu i zatrzasnąć na szynie przez naciśnięcie ku tyłowi [2]. Rysunek 4.1: Montaż urządzenia AMC2 na szynie montażowej AMC2-4W Bosch Sicherheitssysteme

23 Access Modular Instalacja pl Demontaż Uwaga! W celu zdjęcia urządzenia AMC2-4W z szyny montażowej w pierwszej kolejności należy odłączyć wszystkie złącza wtykowe. Urządzenie AMC2-4W należy wcisnąć do dołu, aby jego dolna krawędź wypięła się z szyny montażowej [1]. Następnie należy wyjąć urządzenie AMC2-4W od dołu z szyny montażowej [2]. Rysunek 4.2: Demontaż urządzenia AMC2 z szyny montażowej Bosch Sicherheitssysteme AMC2-4W

24 24 pl Instalacja Access Modular 4.3 Otwieranie obudowy Uwaga! W celu otwarcia obudowy urządzenia AMC2-4W należy w pierwszej kolejności odłączyć wszystkie złącza wtykowe. Obudowa urządzenia AMC2-4W składa się z górnej pokrywy mocowanej dwoma zatrzaskami do podstawy montażowej. W celu otwarcia obudowy należy wcisnąć dwa zatrzaski śrubokrętem, a następnie odchylić pokrywę w dół. Rysunek 4.3: Otwieranie obudowy AMC AMC2-4W Bosch Sicherheitssysteme

25 Access Modular Instalacja pl Zamykanie obudowy Przed założeniem pokryw należy odłączyć wszystkie wtykowe złącza śrubowe. Należy wsunąć zaczepy dolnej krawędzi pokrywy przedniej w występy w dolnej krawędzi plastikowej pokrywy tylnej [1]. Logo BOSCH nie powinno być odwrócone. Górna krawędź pokrywy przedniej powinna ustawić się we właściwym położeniu względem zatrzasków na górnej krawędzi pokrywy tylnej [2], umożliwiając jej zamknięcie z użyciem niewielkiej siły. Proces zamykania przebiega więc odwrotnie do procesu otwierania. Rysunek 4.4: Zamykanie obudowy Bosch Sicherheitssysteme AMC2-4W

26 26 pl Instalacja Access Modular Uwaga! Ryzyko uszkodzenia sprzętu Jeśli zamknięcie przedniej pokrywy wymaga użycia znacznej siły, prawdopodobnie jej dolna krawędź nie została prawidłowo zaczepiona. W takim przypadku przycisk dialogowy wyświetlacza znajdujący się na przedniej pokrywie będzie nieprawidłowo ustawiony i nie będzie działał prawidłowo. 4.5 Okablowanie Uwaga! Ryzyko usterki Kable stosowane w systemie kontroli dostępu AMC2-4W nie są podatne na zakłócenia elektryczne. Niemniej jednak, należy unikać prowadzenia ich w pobliżu kabli i urządzeń rozdzielczych dużej mocy. Jeśli nie da się tego uniknąć, w celu ograniczenia zakłóceń kable powinny się krzyżować pod kątem prostym co 1 2 m Dane przewodów Podane niżej obliczenia pozwalają określić typ kabla, który należy zastosować. W przypadku zastosowania dostarczonej wiązki kabli z obudowy w celu podłączenia zasilacza i urządzenia AMC obliczenia te nie są konieczne. Przy odległościach do 25 m należy stosować przewody AWG18 (1 mm²). Przy większych odległościach należy zamontować dodatkowe źródło zasilania w pobliżu kontrolera AMC2. Spadek napięcia można obliczyć na podstawie wartości rezystancji właściwej przewodu. Spadek napięcia nie powinien przekraczać 2 V. Przykład: Długość = 100 m AMC2-4W Bosch Sicherheitssysteme

27 Access Modular Instalacja pl 27 U = 12 V, I = 1 A, maks. spadek napięcia U Drop = 2 V rezystancja właściwa RAWG18 (wg specyfikacji) = 6,385 lub 20,948 U Drop = x 0,1 km x 1 A = 2,1 V U Drop = 6,385 x 0,1 km x 1 A = 2,1 V Przekroczona wartość graniczna! Źródło zasilania należy zamontować bliżej kontrolera. Uwaga! Podane wartości odnoszą się do zasilania, czytników, wyjść przekaźnikowych i interfejsu modułów rozszerzeń. Odnośnie wejść należy wziąć pod uwagę im właściwe wartości spadków napięcia. Patrz Podłączanie analogowych urządzeń wejściowych, Strona 47. Bosch Sicherheitssysteme AMC2-4W

28 28 pl Instalacja Access Modular 4.6 Masa i ekranowanie Główna masa urządzenia AMC2-4W występuje na styku 2 złącza zasilania patrz Schematy połączeń, Strona 62. Zaleca się ekranowanie wszystkich przewodów małosygnałowych. Urządzenie AMC2-4W umożliwia utworzenie centralnego punktu masy lub ekranowania przez ustawienie odpowiednich zwór. Należy je ustawić tylko w przypadku braku możliwości uzyskania punktu masy lub ekranowania w inny sposób. Uwaga! Ryzyko usterki Należy uważać, aby nie doprowadzić do powstania sprzężeń masowych. Uwaga! Obowiązują tutaj następujące zasady ogólne: Jeśli urządzenia mają własne zasilanie, ekran należy podłączyć tylko z jednej strony. Swobodny koniec kabla należy zaizolować w celu uniknięcia przypadkowego połączenia. Jeśli jedno urządzenie jest zasilane z innego, ekran kabla należy podłączyć z obu stron AMC2-4W Bosch Sicherheitssysteme

29 Access Modular Instalacja pl Masa interfejsu hosta Rysunek 4.5: Położenie zwory masowej RS-485 interfejsu hosta Ustawienie zwory A1 jest ustawieniem fabrycznym. Zwora JP1 łączy masę wewnętrzną urządzenia AMC2-4W z masą interfejsu hosta RS-485. Zwora JP2 wyznacza masę sygnału. Ustawienia zwory JP1: Jeśli przewód masy i ekran kabla hosta nie są podłączone i: nie istnieje linia przesyłowa, zwora JP1 jest ustawiona (= A2); istnieje linia przesyłowa, zwora JP1 jest ustawiona tylko w pierwszym urządzeniu (= A2). Ustawienia zwory JP2: Jeśli przewód masy i ekran kabla hosta nie są podłączone i: nie istnieje linia przesyłowa, zwora 2 jest ustawiona(= A3) istnieje linia przesyłowa i masa sygnału jest podłączona, zwora 2 jest ustawiona tylko w pierwszym urządzeniu (= A3) istnieje linia przesyłowa i masa sygnału nie jest podłączona, zwora 2 jest ustawiona we wszystkich urządzeniach (= A3) Bosch Sicherheitssysteme AMC2-4W

30 30 pl Instalacja Access Modular Uwaga! Jeśli urządzenie AMC2-4W pracuje w trybie RS-232, należy ustawić zworę JP1 (= A2) Masa interfejsu modułu rozszerzeń Rysunek 4.6: Umiejscowienie zwory masowej na spodzie Zwora B łączy masę wewnętrzną urządzenia AMC2-4W z masą RS-485 interfejsu podrzędnego. Zworę B (B2) należy ustawić tylko wówczas, jeśli urządzenie AMC2-4W zasila wszystkie pozostałe urządzenia peryferyjne bezpośrednio do niego podłączone AMC2-4W Bosch Sicherheitssysteme

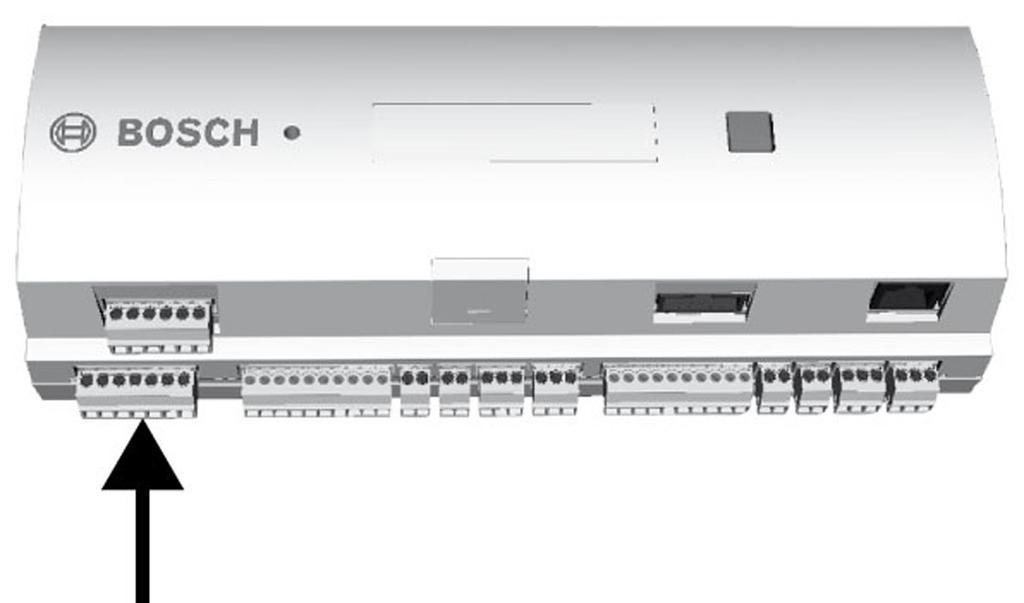

31 Access Modular Instalacja pl Podłączanie zasilacza Zasilacz należy podłączyć do POWER7-stykowego wtykowego złącza śrubowego. Patrz Schematy połączeń, Strona 62 aby znaleźć pełny schemat złącza zasilania. Rysunek 4.7: Umiejscowienie złącza zasilania Zasilacz zewnętrzny (10 30 VDC) urządzenia AMC2 należy podłączyć do styków 1 (plus) i 3 (0 V) wtykowego złącza śrubowego. W przypadku korzystania z zasilacza awaryjnego (UPS) wyjście przekaźnikowe sygnałów obecności zasilania z zasilacza UPS jest podłączone do następujących styków: styki 4 i 7 obecność zasilania prądem przemiennym styki 5 i 7 obecność zasilania akumulatorowego styki 6 i 7 obecność zasilania prądem stałym W innych przypadkach styki te powinny być zwarte. Bosch Sicherheitssysteme AMC2-4W

32 32 pl Instalacja Access Modular 4.8 Interfejs hosta Ethernet Urządzenie AMC2-4W jest wyposażone w interfejs 10/100 Mbit/s Ethernet z automatycznym wykrywaniem szybkości transmisji, umożliwiający jego podłączenie do sieci lokalnej lub komputera głównego (hosta). Uwaga! W celu podłączenia urządzenia AMC2-4W bezpośrednio do komputera hosta należy użyć krosowanego kabla CAT5. Przy podłączaniu urządzenia AMC2-4W za pośrednictwem sieci należy użyć standardowego kabla połączeniowego CAT5. Pełny schemat połączeń interfejsu hosta Ethernet został przedstawiony w części Schematy połączeń, Strona 62. Rysunek 4.8: Umiejscowienie interfejsu Ethernet AMC2-4W Bosch Sicherheitssysteme

33 Access Modular Instalacja pl 33 Uwaga! Po podłączeniu nowego urządzenia AMC2 do sieci przy użyciu protokołu DHCP rozpoznanie urządzenia AMC2 przez zdalny serwer może chwilę potrwać. Proces ten można przyspieszyć przez wykonanie następującego polecenia: ipconfig/flushdns Dzięki temu urządzenie AMC2 stanie się od razu dostępne na podstawie nazwy. Bosch Sicherheitssysteme AMC2-4W

34 34 pl Instalacja Access Modular 4.9 Interfejs hosta RS-485 W skład systemu hosta RS-485 może wchodzić maksymalnie osiem kontrolerów AMC2 połączonych dwoma lub 4- przewodami. Rysunek 4.9: Konfiguracja systemu hosta RS = Host 2 = Połączenie RS = Konwerter RS-232 / RS = Magistrala RS = AMC2 controller AMC2-4W Bosch Sicherheitssysteme

35 Access Modular Instalacja pl 35 System magistrali RS-485 podlega następującym warunkom: System magistrali składa się z linii magistralnej i/lub co najmniej jednej linii bocznej. Kable o długości przekraczającej 100 m muszą być zainstalowane jako linie magistralne. Linie boczne odchodzą od linii magistralnej. Urządzenia peryferyjne to urządzenia AMC2 podłączone do komputera głównego (hosta). Maksymalna długość kabla linii magistralnej nie może przekraczać 1200 m. Długość kabla linii bocznych nie może przekraczać 100 m. Każdy przewód linii magistralnej łączy maksymalnie osiem urządzeń AMC2. Nie należy przekraczać maksymalnej linii urządzeń. Aby urządzenie AMC2-4W mogło pracować w trybie RS-485, należy podłączyć kable sygnałowe do wtykowego złącza śrubowego interfejsu hosta RS-485. Ustawienia urządzenia AMC2-4W muszą być zgodne z ustawieniami konwertera RS-232 / RS-485. Rysunek 4.10: Interfejs hosta RS-485 Bosch Sicherheitssysteme AMC2-4W

36 36 pl Instalacja Access Modular Połączenie dwuprzewodowe RS-485 Rysunek 4.11: Ustawienia zwór w dwuprzewodowych połączeniach RS Połączenie czteroprzewodowe RS-485 Rysunek 4.12: Ustawienia czteroprzewodowego połączenia RS-485 Uwaga! Ustawienia konwertera RS-232 / RS-485 można znaleźć we wskazówkach. Uwaga! Jeśli używane jest czteroprzewodowe połączenie, interfejs musi być skonfigurowany jako połączenie skrzyżowane AMC2-4W Bosch Sicherheitssysteme

37 Access Modular Instalacja pl Interfejs hosta RS-232 Urządzenie AMC2 ma interfejs szeregowy RS-232 umożliwiający podłączenie do komputera głównego (hosta) lub modemu szeregowego. Uwaga! Ryzyko usterki Długość kabla między dwoma interfejsami szeregowymi RS-232 COM nie może przekraczać 15 m. Rysunek 4.13: Umiejscowienie interfejsu szeregowego RS-232 Ponieważ budowa kontrolera AMC2 jest zbliżona do komputera PC, nie można bezpośrednio połączyć takich kontrolerów zwykłym kablem. Do tego celu należy używać kabla zeromodemowego lub kabla krosowanego. Pełny schemat połączeń interfejsu hosta RS-232 został przedstawiony w części Schematy połączeń, Strona 62 Bosch Sicherheitssysteme AMC2-4W

38 38 pl Instalacja Access Modular Przełącznik wyboru DIL Ustawienia hosta Przełączniki DIL służą do konfiguracji ustawień hosta. Pierwsze cztery przełączniki DIL służą do wyboru adresu określają adres urządzenia AMC2 w systemie magistrali RS-485. Przełącznik 5 umożliwia wybór jednego z dwóch protokołów: SDEB i BPA (zgodnie z normą DIN6619). Przełącznik 6 ustawia typ połączenia z systemem hosta na dowolny RS-232 lub RS-485. Uwaga! Przy korzystaniu z połączenia Ethernet należy ustawić przełącznik 1 w położeniu ON (= ustawienie fabryczne). Przy korzystaniu z połączenia RS-232 należy ustawić adres poprzez jego skonfigurowanie w systemie kontroli dostępu. Jest to połączenie typu punkt-punkt, zazwyczaj skonfigurowane jako adres 1, w związku z czym przełącznik 1 należy ustawić w położeniu ON (Wł.). Rysunek 4.14: Umiejscowienie przełącznika wyboru ustawień hosta AMC2-4W Bosch Sicherheitssysteme

39 Access Modular Instalacja pl 39 Adres Pozycje przełącznika DIL None (Brak) OFF (Wył.) OFF (Wył.) OFF (Wył.) OFF (Wył.) 1 ON (Wł.) OFF (Wył.) OFF (Wył.) OFF (Wył.) 2 OFF (Wył.) ON (Wł.) OFF (Wył.) OFF (Wył.) 3 ON (Wł.) ON (Wł.) OFF (Wył.) OFF (Wył.) 4 OFF (Wył.) OFF (Wył.) ON (Wł.) OFF (Wył.) 5 ON (Wł.) OFF (Wył.) ON (Wł.) OFF (Wył.) 6 OFF (Wył.) ON (Wł.) ON (Wł.) OFF (Wył.) 7 ON (Wł.) ON (Wł.) ON (Wł.) OFF (Wył.) 8 OFF (Wył.) OFF (Wył.) OFF (Wył.) ON (Wł.) Tabela 4.1: Ustawianie adresu za pomocą przełącznika DIL Instrukcje dotyczące przełącznika DIL 5 Ustawić SDEB, = przełącznik DIL 5 do położenia ON (WŁ.), w następujących przypadkach Podłączenie hosta w sieci Ethernet Połączenie przy użyciu interfejsu RS-485, jeśli do magistrali dołączony jest tylko jeden moduł AMC2 Ustawić BPA, = przełącznik DIL 5 do położenia OFF (WYŁ.), w przypadku Bosch Sicherheitssysteme AMC2-4W

40 40 pl Instalacja Access Modular połączenia przy użyciu interfejsu RS-485 i konfiguracji obejmujących od jednego do maks. ośmiu urządzeń AMC2 na magistralę Uwaga! Zmiana typu połączenia hosta wymaga wyzerowania urządzenia AMC2 patrz Resetowanie oprogramowania, Strona RS-485 dla modułów rozszerzeń Magistrala modułów rozszerzeń RS-485 pozwala rozbudować urządzenie AMC2-4W o dodatkowe moduły we/wy (AMC2-8IOE, AMC2-16IE, AMC2-16IOE)i/lub o moduł rozszerzenia interfejsu czytników AMC2-4WE. Rysunek 4.15: Umiejscowienie magistrali modułów rozszerzeń RS-485 Można podłączyć maksymalnie trzy moduły rozszerzeń udostępniające dodatkowe wejścia i wyjścia, na przykład do sterowania windą AMC2-4W Bosch Sicherheitssysteme

41 Access Modular Instalacja pl 41 Dalsze informacje na temat modułów rozszerzeń można znaleźć w ich instrukcjach instalacji. Pełny schemat połączeń modułu rozszerzeń RS-485 został przedstawiony na Schematy połączeń, Strona 62. Rysunek 4.16: Podłączanie modułu rozszerzeń do urządzenia AMC Interfejs Wiegand czytników kart Uwaga! Jeżeli czytnik wymaga napięcia innego niż 12 V lub zużycie mocy jest większe niż 200 ma, będzie on wymagał zasilacza zewnętrznego. Urządzenie AMC2-4W udostępnia cztery porty do podłączenia maks. 4 czytników z interfejsami Wiegand. Każdy interfejs podłącza się za pomocą 10-stykowego, wtykowego złącza śrubowego (S2, S7, S14 i S19) patrz Schematy połączeń, Strona 62. Bosch Sicherheitssysteme AMC2-4W

42 42 pl Instalacja Access Modular Rysunek 4.17: Umiejscowienie interfejsów Wiegand do podłączenia urządzeń zewnętrznych Interfejsy takie stanowią połączenia typu punkt-punkt, a każdy z nich obsługuje tylko jeden czytnik o maksymalnej długości kabla 90 m (24 AWG) lub 150 m (22 AWG). Adresy czytników są zgodne z numerami ich interfejsów. Patrz Schematy połączeń, Strona 62 aby uzyskać pełny schemat połączeń interfejsu czytników Wiegand Podłączanie wyjść przekaźnikowych Urządzenie AMC2-4W ma osiem wyjść przekaźnikowych typu C do sterowania zamkami drzwi lub systemami alarmowymi. Wyjścia są podłączone do 3-stykowych wtykowych złączy śrubowych S5, S6, S10, S11, S17,S18, S22 i S23 patrz Schematy połączeń, Strona AMC2-4W Bosch Sicherheitssysteme

43 Access Modular Instalacja pl 43 Rysunek 4.18: Umiejscowienie złączy wyjść przekaźnikowych Każde z wyjść przekaźnikowych może działać w trybie napięciowym, z użyciem wewnętrznego zasilacza 12/24 VDC urządzenia AMC2-4W do zasilania urządzeń zewnętrznych, albo w trybie beznapięciowym, ze stykami bezpotencjałowymi do podłączenia systemów z zasilaniem zewnętrznym. Rysunek 4.19: Tryb napięciowy i beznapięciowy wyjść przekaźnikowych urządzenia AMC2 Bosch Sicherheitssysteme AMC2-4W

44 44 pl Instalacja Access Modular Uwaga! Ryzyko uszkodzenia sprzętu Aby uniknąć uszkodzenia przekaźników, należy wziąć pod uwagę poniższe parametry. maksymalny prąd przełączania wynosi 1,25 A; maksymalne napięcie przełączania wynosi 30 VDC; do przekaźnika można dołączać wyłącznie obciążenia rezystancyjne; obciążenia indukcyjne muszą być zwarte za pomocą diod ładunkowych patrz ilustracja poniżej. Diody takie (1N4004) wchodzą w skład każdego zestawu urządzenia AMC2-4W. Jeśli w zastosowaniach specjalnych potrzebne jest wyższe napięcie, do wyjść można podłączyć przekaźniki zewnętrzne. Zaleca się stosowanie przekaźników firmy Wieland o typie zależnym od trybu zasilania: Flare move 12DC1W10A Flare move 24DC1W16A W przypadku stosowania przekaźników producentów lokalnych ich parametry muszą być identyczne z parametrami powyższych przekaźników. Pełny schemat połączeń złącz wyjść przekaźnikowych można znaleźć na Schematy połączeń, Strona AMC2-4W Bosch Sicherheitssysteme

45 Access Modular Instalacja pl 45 Rysunek 4.20: Schemat podłączenia diody ładunkowej 1 styk zwierny/ rozwierny 1 styk zwierny/ rozwierny 2 masa 2 masa 3 obciążenie 3 obciążenie 4 dioda 4 dioda 5 źródło napięcia Uwaga! Ryzyko uszkodzenia sprzętu W trybie napięciowym nie wolno podłączać urządzeń z zasilaniem zewnętrznym. Może to spowodować uszkodzenie urządzenia AMC2-4W. Każde wyjście przekaźnikowe ma odrębną zworę na na spodziepłycie układów elektronicznych, służącą do wyboru trybu beznapięciowego (D1) lub napięciowego (D2). Bosch Sicherheitssysteme AMC2-4W

46 46 pl Instalacja Access Modular Rysunek 4.21: Umiejscowienie zwór wyjść przekaźnikowych (spód płyty) Uwaga! Położenia zwór 1 i 2 zmieniają się w zależności od odpowiadających im interfejsów AMC2-4W Bosch Sicherheitssysteme

47 Access Modular Instalacja pl Podłączanie analogowych urządzeń wejściowych AMC2-4W ma wejść analogowych, na przykład do podłączenia bezpotencjałowych mechanizmów blokujących lub do wykrywania zamknięcia bądź otwarcia zamka. Wejścia są podłączone do 2-stykowych wtykowych złączy śrubowych: patrz Schematy połączeń, Strona 62. Uwaga! Ryzyko uszkodzenia sprzętu Nie wolno podłączać zasilacza zewnętrznego do wejść modułu AMC2. Przy podłączaniu wyjścia przekaźnikowego do wejścia modułu AMC2 należy użyć trybu beznapięciowego ze stykiem bezpotencjałowym patrz Podłączanie wyjść przekaźnikowych, Strona 42. Rysunek 4.22: Umiejscowienie złączy wejść analogowych Bosch Sicherheitssysteme AMC2-4W

48 48 pl Instalacja Access Modular Urządzenie AMC2-4W może także wykrywać zwarcie lub przerwę w okablowaniu i wyzwalać alarm z tym związany w przypadku podłączenia odpowiednich urządzeń. 1. Drzwi otwarte: R S + R P 2. Drzwi zamknięte: R S 3. Przerwa w przewodzie: R S + R P = 4. Zwarcie: R S + R P = 0 Wartości rezystorów mogą się różnić w zależności od używanego systemu blokowania drzwi. W skład zestawu modułu rozszerzeń wchodzą rezystory 2,2 kω, którymi można zastąpić rezystory R S i R P. Aby możliwe było wykrywanie czterech stanów opisanych powyżej, spadek napięcia w kablu łączącym nie może przekraczać określonych wartości. Poniższa tabela przedstawia maksymalne wartości dopuszczalnej rezystancji kabla w zależności od użytej kombinacji rezystorów AMC2-4W Bosch Sicherheitssysteme

49 Access Modular Instalacja pl 49 R P 1k 1k2 1k5 1k8 2k2 2k7 3k3 3k9 4k7 5k6 6k8 8k2 R S 1k k k k k k k k k k k k Tabela 4.2: Maksymalne wartości rezystancji kabla (w omach) w zależności od użytej kombinacji rezystorów Uwaga! W celu uzyskania jednoznacznych wyników pomiarów zaleca się stosowanie rezystorów szeregowych (R S ) o wartości nieprzekraczającej 5K6. Bosch Sicherheitssysteme AMC2-4W

50 50 pl Instalacja Access Modular 4.16 Zabezpieczenie antysabotażowe W celu zabezpieczenia urządzenia AMC2-4W przed dostępem niepowołanych osób, a tym samym uniknięcia manipulowania istotnymi danymi, urządzenie AMC2-4W zawiera dodatkowy interfejs do podłączenia zewnętrznych styków antysabotażowych. Interfejs taki ma bezpotencjałowe, 2-stykowe wtykowe złącze śrubowe oznaczone literą T. Styk antysabotażowy powinien być zwarty, gdy nie jest używany. Rysunek 4.23: Umiejscowienie styku antysabotażowego AMC2-4W Bosch Sicherheitssysteme

51 Access Modular Obsługa pl Obsługa Wyświetlacz stanu urządzenia AMC2 Wyświetlacz ciekłokrystaliczny pokazuje informacje o stanie urządzenia AMC2-4W. Naciskając przycisk dialogowy, można zmieniać tryby wyświetlacza. Rysunek 5.1: Umiejscowienie przycisku dialogowego Wybrany tryb wyświetlacza obowiązuje do momentu ponownego naciśnięcia przycisku. W poniższej tabeli przedstawiono kolejność wyświetlania poszczególnych stron na wyświetlaczu. Naciś nięcie Informacje na wyświetlaczu (przykład) Opis 0 V Wersje oprogramowania i data publikacji oprogramowania układowego. 1a S/N1: Numer seryjny BOSCH 1b S/N2: Bosch Sicherheitssysteme AMC2-4W

52 52 pl Obsługa Access Modular Naciś nięcie Informacje na wyświetlaczu (przykład) Opis :35:15 (S) Bieżąca data i godzina (S) = Summer (ang. czas letni); (W) = Winter (ang. czas zimowy) 3 Dig. IO: :::::::::::::::: Informacja o stykach cyfrowych: sygnały wejściowe są wyświetlane z rozszerzeniem powyżej, sygnały wyjściowe z rozszerzeniem poniżej. Pierwsze osiem znaków oznacza sygnały urządzenia AMC2-4W, zaś kolejne osiem to sygnały AMC2-4WE, jeśli urządzenie zostało podłączone. 3a Dig. I1: :::::::::::::::: Jeśli podłączone są moduły 3b Dig. I2: :::::::::::::::: we/wy, sygnały są pokazywane na oddzielnych stronach. 3c Dig. I3: :::::::::::::::: 4 MAC C8A0C Adres urządzenia sieciowego (MAC) 5 N AMC Nazwa sieciowa kontrolera AMC2 6 I Adres IP kontrolera AMC2 7 G Adres IP bramki (wersja V lub nowsza) 8 M Maska podsieci (wersja V lub nowsza) AMC2-4W Bosch Sicherheitssysteme

53 Access Modular Obsługa pl 53 Naciś nięcie Informacje na wyświetlaczu (przykład) Opis 9 H Adres IP komputera głównego (hosta) 10 DHCP 1 Stan protokołu DHCP: 1 = wł. 0 = wył. 11 D Adres IP serwera DNS 12 Host: + "C" Tryb hosta: + = online - = offline "C" = licznik pakietów danych odebranych z interfejsu hosta. Złącze magistrali RS 485: A = Adres 1 H = Adres Konfigurowanie interfejsu Ethernet Aby skonfigurować urządzenie AMC2-4W w środowisku sieciowym TCP/IP, należy użyć narzędzia AmcIpConfig dostępnego w następującym katalogu na serwerze autonomicznym lub zdalnym systemu automatyki budynkowej (Building Integration System): \\dysk wykonawczy:\mgts\accessengine\ac\bin System kontroli dostępu Access Personal Edition zawiera to narzędzie w swoim folderze programu: Start > Programy > Access Personal Edition > AmcIpConfig Narzędzie to można skopiować i używać na każdym komputerze w sieci. Bosch Sicherheitssysteme AMC2-4W

54 54 pl Obsługa Access Modular Uwaga! Można używać tylko znaków alfanumerycznych oraz separatora - (minus/myślnik). Nie można używać znaków specjalnych i spacji. Nazwa sieciowa musi zaczynać się od litery. W nazwach nie jest rozróżniana wielkość liter. Uwaga! Szczegółowe informacje na temat konfigurowania interfejsu AMC2-4W można znaleźć w pomocy ekranowej narzędzia AmcIpConfig. 5.3 Rozwiązywanie problemów W razie wystąpienia problemów najpierw należy spróbować je rozwiązać bezpośrednio np. sprawdzić połączenie sieciowe, adres IP i ustawienia przełącznika DIL. Jeśli nie przyniesie to skutków, można zastosować rozwiązanie pośrednie polegające na przywróceniu ustawień fabrycznych urządzenia AMC2-4W. Jeśli na wyświetlaczu brak wskaźnika, sprawdź napięcie w zasilaczu i włącz kontroler. Jeśli kontroler nie jest online lub jeśli operacja nie przebiega zgodnie z konfiguracją: 1. Sprawdź połączenie/konfigurację zgodnie z instrukcją dostępną w Sekcji 5.2. w Rozdziale Włącz zasilanie kontrolera. 3. W rzadkich przypadkach zresetuj oprogramowanie kontrolera zgodnie z instrukcją dostępną w Sekcji Aby przywrócić ustawienia fabryczne, postępuj zgodnie z instrukcją dostępną w Sekcji Jeśli problem występuje nadal, należy zwrócić się do działu pomocy technicznej AMC2-4W Bosch Sicherheitssysteme

55 Access Modular Obsługa pl Resetowanie oprogramowania 1. Wsuń wkrętak znajdujący się w zestawie w otwór, aby dosięgał przycisku resetowania, jak to zostało przedstawione na poniższym rysunku. 2. Naciśnij przycisk resetowania i przytrzymaj przez co najmniej 3 s. 3. Kontroler AMC2-4W usunie swój program użytkowy, pozostawiając tylko program ładowania wstępnego i ustawienia sieciowe. Z chwilą ponownego podłączenia do sieci kontroler AMC2-4W pobierze nową kopię programu użytkowego i konfiguracji. Jeśli problem występuje nadal, należy zwrócić się do działu pomocy technicznej. Rysunek 5.2: Resetowanie urządzenia AMC2 Bosch Sicherheitssysteme AMC2-4W

56 56 pl Obsługa Access Modular Przywracanie ustawień fabrycznych urządzenia 1. Zresetuj urządzenie AMC2-4W w sposób opisany powyżej. 2. Otwórz górną pokrywę urządzenia AMC2-4W w sposób opisany w sekcji Otwieranie obudowy, Strona Ustaw wszystkie sześć DIL pozycji przełącznika RS-485 selektora w położeniu ON (Wł.) zgodnie z poniższym rysunkiem. 4. Naciśnij przycisk resetowania na płycie. 5. Przed resetowaniem ustaw przełączniki DIL ponownie na stan adresu. Konfiguracja sieciowa urządzenia AMC2-4W będzie następująca: DHCP = 1 IP = [wartość przypisana przez serwer DHCP lub , jeśli nie jest dostępna] Maska podsieci = [wartość przypisana przez serwer DHCP lub , jeśli nie jest dostępna] Hasło = brak hasła Rysunek 5.3: Przywracanie stanu fabrycznego urządzenia AMC AMC2-4W Bosch Sicherheitssysteme

57 Access Modular Dane techniczne pl 57 6 Dane techniczne Sprzęt Wbudowany mikrokontroler (32-bitowy, 30 MHz) SRAM (256 kb) Szeregowy EEPROM RTC (zegar czasu rzeczywistego) Wtykowe Karta pamięci Compact Flash Bateria do SRAM i RTC Przełącznik DIL do wyboru ustawień hosta (tryb adresu i protokołu) Interfejsy hosta Ethernet 10/100 Mbit/s RS przewodowy lub 4-przewodowySzybkość transmisji: 38,4 kb/s (kontrola parzystości, 7 b, 1 b stopu) RS-232 Szybkość transmisji: 38,4 kb/s (bez kontroli parzystości, 8 b, 1 b stopu) Cztery interfejsy Wiegand do podłączenia maksymalnie czterech czytników kart (wartość znamionowa wyjścia: 280 makażdy przy 12 VDC) Osiem wyjścia przekaźnikowe parametry graniczne (tryb napięciowy i beznapięciowy): napięcie przełączania: 30 VDC prąd przełączania: 1,25 A parametry robocze (tryb napięciowy i beznapięciowy): 1,25 A przy 30 VDC 2 A przy 12 VDC 1,5 A przy 24 VDC Wejścia analogowe Osiem z monitorowaniem antysabotażowym; podłączać wyłącznie styki bezprądowe Bosch Sicherheitssysteme AMC2-4W

58 58 pl Dane techniczne Access Modular Interfejs modułów rozszerzeń RS-485: Szybkość transmisji: 9,6 kb/s, (bez kontroli parzystości, 8 b, 2 b stopu) Styki antysabotażowe obudów zewnętrznych Zasilacz VDC Wyświetlacz 64,8 mm x 13,9 mm 1 wiersz, 16 znaków Pobór mocy AMC: 5 VA Urządzenia peryferyjne: korzystające z zasilacza PSU-60 maks. 55 VA obciążenie stałe: 25 VA Złącza Wtykowe złącza śrubowe Klasa ochrony IP30 Temperatura otoczenia 0 50 C 122 Wilgotność względna maks. 95%, bez kondensacji Materiał obudowy ABS z OC (UL 94 V-0) Wymiary (szer. x wys. x głęb.) AMC2-4W Bosch Sicherheitssysteme

59 Access Modular Dane techniczne pl 59 Masa ok. 0,53 kg Uwaga! Spadek napięcia między zasilaczem a urządzeniem AMC2-4W wpływa negatywnie na działanie interfejsów AMC. Całkowity spadek napięcia nie powinien przekraczać 2 V. Uwaga! Aby określić wpływ danej instalacji na środowisko, należy uwzględnić najbardziej skrajne wartości wszystkich zawartych w niej urządzeń. Aby zidentyfikować słabe punkty danej instalacji, należy uwzględnić najniższe wartości wszystkich zawartych w niej urządzeń. Bosch Sicherheitssysteme AMC2-4W

60 60 pl Dane techniczne Access Modular AMC2-4W Bosch Sicherheitssysteme

61 Access Modular Dane techniczne pl 61 Bosch Sicherheitssysteme AMC2-4W

62 62 pl Dodatki Access Modular Dodatki Schematy połączeń Rysunek 7.1: Złącza na górnej stronie płyty PCB 1 Ekran 2 Dane RxTx+ (2-przewodowy) Dane Rx+ (4-przewodowy) 3 Dane RxTx- (2-przewodowy) Dane Rx- (4-przewodowy) 4 Masa (PAG) 5 Dane Tx+ (4-przewodowy) 6 Dane Tx- (4-przewodowy) Tabela 7.1: Interfejs hosta RS-485 na górnej stronie płyty PCB AMC2-4W Bosch Sicherheitssysteme

63 Access Modular Dodatki pl 63 1 TXD+ 2 TXD- 3 RXD+ 4 niepodłączone 5 niepodłączone 6 RXD- 7 niepodłączone 8 niepodłączone Tabela 7.2: Gniazdo sieci Ethernet (RJ45) Rysunek 7.2: Schemat połączeń interfejsu szeregowego RS-232 Bosch Sicherheitssysteme AMC2-4W

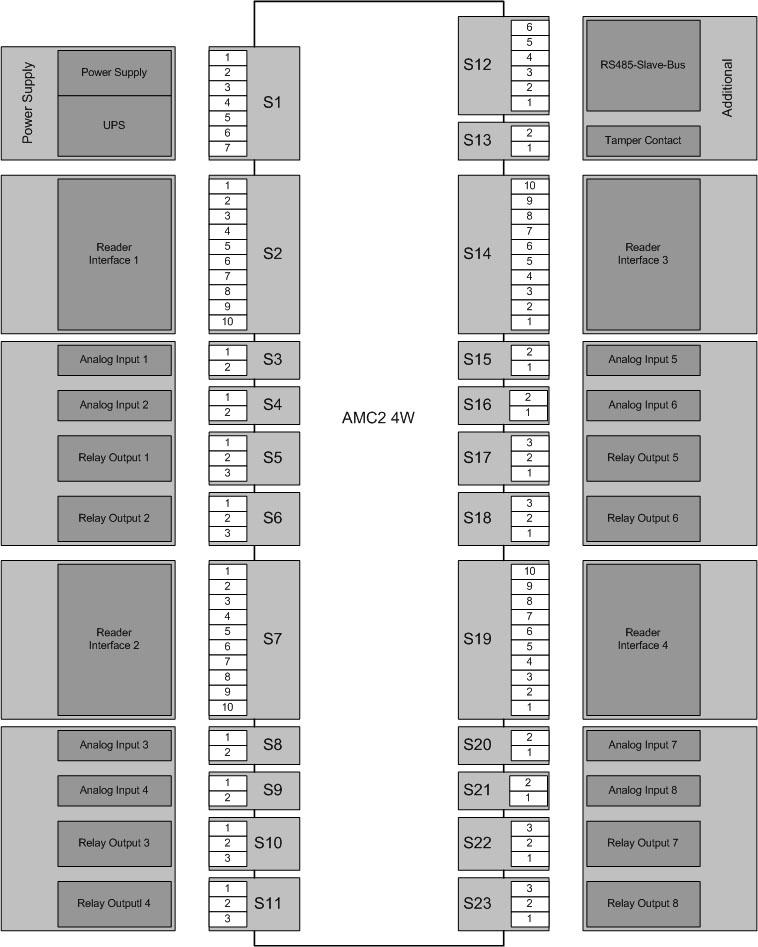

64 64 pl Dodatki Access Modular Rysunek 7.3: Schemat blokowy złączy modułu AMC2-4W 1 Zasilacz, DC+ (10 30 V) 2 Ekran 3 Zasilacz (0 V) 4 Zasilacz UPS (sygnał obecności zasilania) AC AMC2-4W Bosch Sicherheitssysteme

65 Access Modular Dodatki pl 65 5 Zasilacz UPS (sygnał obecności zasilania) akumulator 6 Zasilacz UPS (sygnał obecności zasilania) DC 7 Zasilacz UPS (sygnał obecności zasilania) masa Tabela 7.3: Zasilacz 1 czerwony Zasilanie czytnika: 12 V 2 czarny Zasilanie czytnika: 0 V 3 zielony Dane 0 4 biały Dane 1 5 dren Ekran 6 pomarańc zowy Zielona dioda LED 7 brązowy Czerwona dioda LED 8 żółty Brzęczyk 9 niebieski Wstrzymanie 10 fioletowy Obecność karty Tabela 7.4: Interfejs Wiegand AMC Uwaga! Więcej informacji na temat ustawień czytnika znajduje się w odpowiednim podręczniku użytkownika. Tabela 7.5: Wejście analogowe 1 Wejście analogowe, wejście 2 Wejście analogowe, wyjście Bosch Sicherheitssysteme AMC2-4W

66 66 pl Dodatki Access Modular 1 Wyjście przekaźnikowe, zestyk zwierny 2 Wyjście przekaźnikowe, masa 3 Wyjście przekaźnikowe, zestyk rozwierny Tabela 7.6: Wyjście przekaźnikowe 1 Zasilanie urządzeń zewnętrznych: V 2 Zasilanie urządzeń zewnętrznych: 0 V 3 Ekran 4 Dane RxTx+ 5 Dane RxTx- 6 Masa (PAG) Tabela 7.7: Interfejs hosta/interfejs rozszerzeń 1 styk antysabotażowy, wejście 2 styk antysabotażowy, wyjście Tabela 7.8: Zewnętrzny styk antysabotażowy AMC2-4W Bosch Sicherheitssysteme

67 Access Modular Indeks pl 67 Indeks C charakterystyka, 18 D demontaż, 23 DIL, 15, 18, 38 E ekranowanie, 28 Ethernet, interfejs, 32 Ethernet, interfejs hosta, 18 F funkcje offline, 14 I inputs, 47 interfejs modułów rozszerzeń, 40 interfejs modułu rozszerzeń, 30, 58 interfejsy czytnik, 18, 41, 57 host, 18, 32, 34, 37, 57 Port Ethernet, 53 rozszerzenie, 30, 40, 58 interfejsy czytników, 18, 41, 57 Wiegand, 41 interfejsy hosta, 18, 34, 57 L LCD, 51 M masa, 28 moduł we/wy, 40 montaż, 22 O okablowanie, 26 opis, 13 otwieranie, 24 P przegląd, 19 przegląd systemu, 19 R resetowanie, 54 rezystor, 48 RS-232, interfejs hosta, 18, 37 RS-485, interfejs hosta, 16, 18, 34 S styk antysabotażowy, 50 szybkości transmisji, 19, 57 W wejścia, 19 wyjścia, 18, 42, 57 wyświetlacz, 51 Z zasilacz, 26, 31 Bosch Sicherheitssysteme AMC2-4W
