1 MATERIALPRÜFANSTALT FÜR DAS BAUWESEN INSTITUT FÜR BAUSTOFFE; MASSIVBAU UND BRANDSCHUTZ (Zakład Badania Materiałów dla Budownictwa Instytut Materiałów Budowlanych, Budowli i Ochrony Przeciwpożarowej) MPA BRAUNSCHWEIG Oryginał Ekspertyza rzeczoznawcy Nr 7463/6716-Nau z dnia zastępująca ekspertyzę rzeczoznawcy Nr 7463/6716-Mer z Opinia systemów nośnych kabli firmy Niedax GmbH & Co. KG. Linz am Rhein odnośnie oceny jako "Standardowego systemu nośnego" według projektu normy E DIN : Zleceniodawca : Niedax GmbH & Co. KG Asbacher Str Linz am Rhein Zlecenie : pismo z dnia Wasz/ znak : TB/Schä/Ste Ekspertyza rzeczoznawcy obejmuje 14 kart, 36 załączników oraz dodatek. Ekspertyzę rzeczoznawcy wolno powielać wyłącznie bez skrócenia. Dla publikowania, nawet wyrywkowego, w każdym przypadku wymagane jest pisemne zezwolenie.

2 Karta 2 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Podstawa i zlecenie W oparciu o normę E DIN : możliwe jest przeniesienie uzyskanych wyników badania instalacji kablowych ze zintegrowanym systemem podtrzymania funkcji na badane systemy nośne kabli innych wytwórców alternatywnie do zbadanych systemów nośnych kabli, jeżeli te systemy nośne kabli według normy E DIN : należy oceniać jako "Standardowe systemy nośne kabli". W ramach tej ekspertyzy następuje porównanie cech konstrukcji systemów nośnych kabli firmy Niedax GmbH & Co. KG, Linz am Rhein, które podlegają ocenie, z cechami konstrukcyjnymi "Standardowego systemu nośnego" według normy E DIN : Wykorzystane dokumenty Podstawą dla oceny ochrony przeciwpożarowej są warunki ramowe, takie jakie zadane są w normie DIN : (projekt) dla zaszeregowania systemów nośnych kabli ze zintegrowanym systemem potrzymania funkcji do odpowiednich klas podtrzymania funkcji. Podstawę dla oceny stanowią oprócz tego niżej wymienione dokumenty : - różne świadectwa dopuszczenia z badań przeciwpożarowych instalacji kablowych ze zintegrowanym systemem podtrzymania funkcji według normy DIN : lub , w których zastosowano systemy nośne firmy Niedax GmbH & Co. KG, Linz am Rhein, - różne rysunki konstrukcyjne systemów nośnych firmy Niedax GmbH & Co. KG, Linz am Rhein. 3 Opis systemu nośnego w oparciu o normę E DIN : W systemach nośnych kabli podlegających opiniowaniu oceniane mają być konstrukcje zwieszane i ścienne z drabinkami kablowymi lub korytkami kablowymi jak też ułożenia pojedyncze z obejmami kablowymi z długimi rynienkami i pojedyncze ułożenia z obejmami kablowymi, obejmami rurowymi lub z obejmami dystansowymi firmy Niedax GmbH & Co. KG, Linz am Rhein mocowanymi do szyn nośnych o profilu C lub bezpośrednio do masywnych elementów konstrukcyjnych, tak w układzie poziomym jak również pionowym.

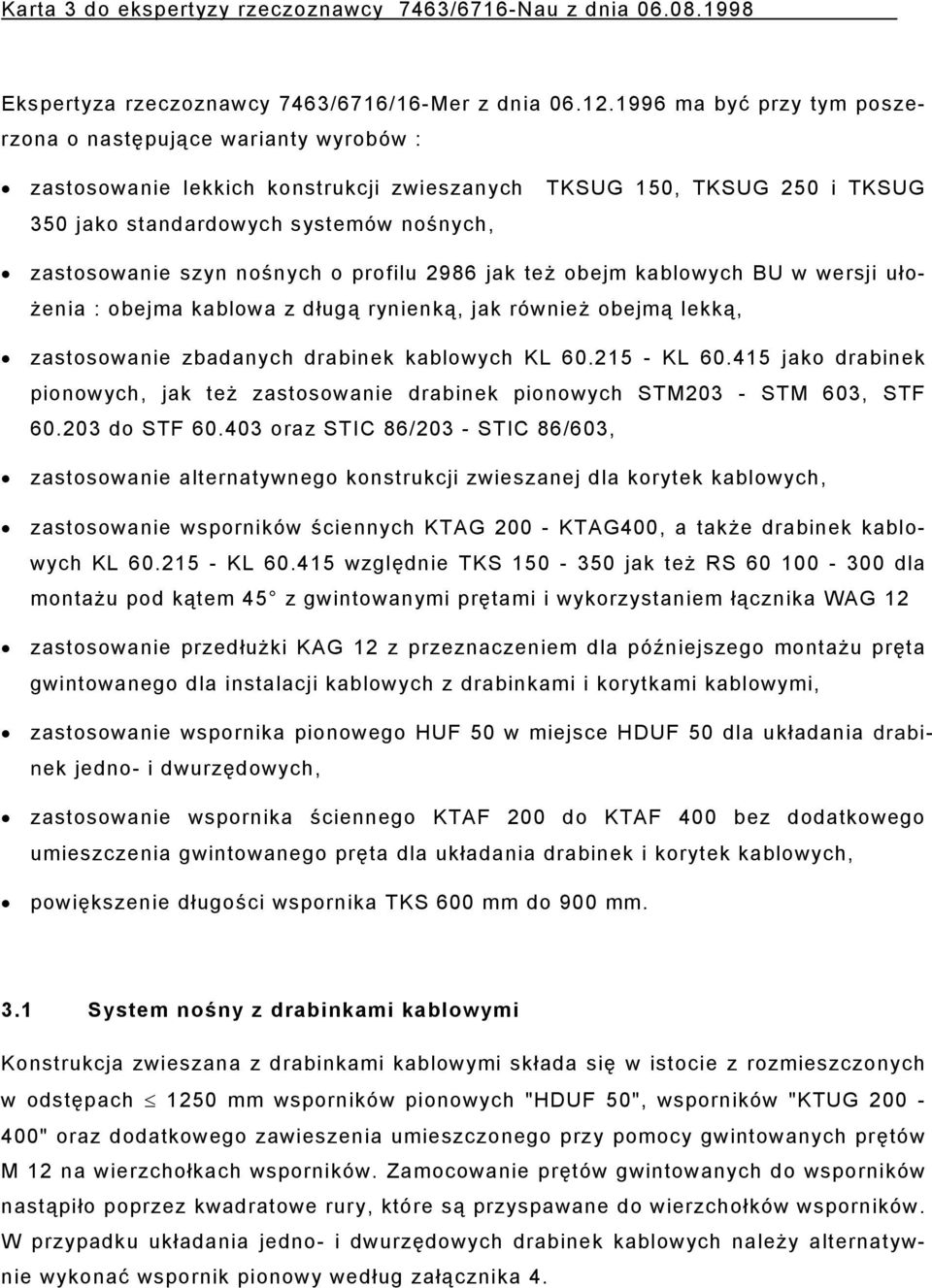

3 Karta 3 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Ekspertyza rzeczoznawcy 7463/6716/16-Mer z dnia ma być przy tym poszerzona o następujące warianty wyrobów : zastosowanie lekkich konstrukcji zwieszanych TKSUG 150, TKSUG 250 i TKSUG 350 jako standardowych systemów nośnych, zastosowanie szyn nośnych o profilu 2986 jak też obejm kablowych BU w wersji ułożenia : obejma kablowa z długą rynienką, jak również obejmą lekką, zastosowanie zbadanych drabinek kablowych KL KL jako drabinek pionowych, jak też zastosowanie drabinek pionowych STM203 - STM 603, STF do STF oraz STIC 86/203 - STIC 86/603, zastosowanie alternatywnego konstrukcji zwieszanej dla korytek kablowych, zastosowanie wsporników ściennych KTAG KTAG400, a także drabinek kablowych KL KL względnie TKS jak też RS dla montażu pod kątem 45 z gwintowanymi prętami i wykorzystaniem łącznika WAG 12 zastosowanie przedłużki KAG 12 z przeznaczeniem dla późniejszego montażu pręta gwintowanego dla instalacji kablowych z drabinkami i korytkami kablowymi, zastosowanie wspornika pionowego HUF 50 w miejsce HDUF 50 dla układania drabinek jedno- i dwurzędowych, zastosowanie wspornika ściennego KTAF 200 do KTAF 400 bez dodatkowego umieszczenia gwintowanego pręta dla układania drabinek i korytek kablowych, powiększenie długości wspornika TKS 600 mm do 900 mm. 3.1 System nośny z drabinkami kablowymi Konstrukcja zwieszana z drabinkami kablowymi składa się w istocie z rozmieszczonych w odstępach 1250 mm wsporników pionowych "HDUF 50", wsporników "KTUG " oraz dodatkowego zawieszenia umieszczonego przy pomocy gwintowanych prętów M 12 na wierzchołkach wsporników. Zamocowanie prętów gwintowanych do wsporników nastąpiło poprzez kwadratowe rury, które są przyspawane do wierzchołków wsporników. W przypadku układania jedno- i dwurzędowych drabinek kablowych należy alternatywnie wykonać wspornik pionowy według załącznika 4.

4 Karta 4 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Alternatywna konstrukcja ścienna z drabinkami kablowymi składa się z wsporników "KTAG " mocowanych śrubami do masywnej ściany w odstępach co 1250 mm oraz dodatkowego zawieszenia umieszczonego przy pomocy gwintowanych prętów M 12 na wierzchołkach wsporników. Zamocowanie prętów gwintowanych do wsporników nastąpiło poprzez kwadratowe rury, które są przyspawane do wierzchołków wsporników. Alternatywna konstrukcja ścienna z drabinkami kablowymi składa się z wsporników "KTAG " mocowanych śrubami do masywnej ściany w odstępach 1250 mm oraz dodatkowego zawieszenia umieszczonego na wierzchołkach wsporników przy pomocy ukośnie ułożonych gwintowanych prętów M 12. Pręty gwintowane mocowane są do wsporników jak też do ściany pod kątem 45 przy pomocy łączników WAG 12, które są przykręcone do wierzchołków wspornika i do ściany. Poza tym wykonanie następuje tak, jak poprzednio opisano. Jako nakładki dla kabli służą - umieszczone zawsze jedna na drugiej - drabinki kablowe "KL " o szerokości 200 mm do 400 mm (odstępy szczebli 150 mm, wysokość ścianki "KLH 60" o grubości blachy t = 1,5 mm). Dalsze szczegóły konstrukcyjne dla utworzenia konstrukcji zwieszanych oraz ściennych z drabinkami kablowymi względnie dla wykonania konstrukcji ściennych o ukośnym mocowaniu prętów gwintowanych podane są w załącznikach 1 do 6 i 32 należących do niniejszej ekspertyzy Przedłużka KAG 12 do montażu prętów gwintowanych Przedłużka KAG 12 służy do późniejszego montażu prętów gwintowanych dla instalacji kablowych ze zintegrowanym systemem podtrzymania funkcji w sposobu ułożenia z drabinkami kablowymi. Długość przedłużki wynosi 175mm, a wysokość 22 mm lub 28 mm. W ułożeniu z drabinkami kablowymi przedłużki mocowane są do wsporników śrubami M6 x 12. Odstępy zamocowań do wsporników nośnych wynoszą dla obu sposobów ułożenia 1250 mm. Maksymalnie dopuszczalne obciążenie dla ułożenia z drabinkami kablowymi wynosi q = 20 kg/m. Dalsze konstrukcyjne szczegóły montażu przedłużek KAG 12 podane są w załącznikach 7 i 33 do niniejszej ekspertyzy.

5 Karta 5 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Wspornik ścienny KTAF 200 do KTAF 400 Wspornik ścienny KTAF 200 do KTAF 400 to wspornik ścienny spawany z profili U połączony z kratownicą dla drabinek kablowych KL KL bez dodatkowego zawieszenia na wierzchołku wspornika. Dalsze konstrukcyjne szczegóły podane są w załączniku 5 do niniejszej ekspertyzy. 3.2 System nośny z korytkiem kablowym Konstrukcja zwieszana z korytkami kablowymi składa się z wsporników "TKS " + "TKS 100" rozmieszczonych co 1250 mm, wsporników "TKS " oraz dodatkowo z prętów gwintowanych M10 umieszczonych na wierzchołkach wsporników. Konstrukcja ścienna z korytkami kablowymi składa się z wsporników "TKS " przykręconych do masywnej ściany w odstępach co 1250 mm oraz dodatkowych zawieszeń umieszczonych na wierzchołkach wsporników przy pomocy gwintowanych prętów M 10. Jako nakładki dla kabli służą - umieszczone zawsze jedno na drugim - korytka kablowe "RS " o szerokości 100 mm do 300 mm (wysokość ścianki h = 60 mm, grubość blachy t = 1,5 mm). Alternatywnie powinna występować możliwość wykonania konstrukcji zwieszanej z korytkami kablowymi w następujących wariantach : z wsporników TKSUG 150, TKSUG 250 i TKSUG 350 rozmieszczonych w odstępach co 1250 mm, konstrukcja ścienna z korytkami kablowymi ma być wykonana z rozmieszczonych w odstępach co 1250 mm wsporników "TKS " przykręconych do masywnej ściany oraz dodatkowych ukośnych zawieszeń umieszczonych na wierzchołkach wsporników poprzez pręty gwintowane M 10 i połączone z łącznikiem WAG 12. zawieszenie korytek kablowych ma się składać z 2 prętów gwintowanych M 10 oraz szyny nośnej o profilu C. Odstęp poziomy prętów gwintowanych wynosi maksymalnie 350 mm. Listwy nośne składają się z szyn nośnych 2991 o profilu C, które rozmieszczone są w odstępach co 1250 mm.

6 Karta 6 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia zawieszenie korytek kablowych ma się składać z 3 prętów gwintowanych M 10 oraz listwy nośnej umieszczonej poziomo. Poziomy odstęp prętów gwintowanych wynosi maksymalnie 200 mm. Listwy nośne składają się z listew nośnych TW 400, które rozmieszczone są w odstępach co 1250 mm. Jako nakładki dla kabli służą - umieszczone zawsze jedno na drugim - korytka kablowe "RS " o szerokości 100 mm do 300 mm (wysokość ścianki h = 60 mm, grubość blachy t = 1,5 mm). Dalsze szczegóły konstrukcyjne dotyczące ukształtowania konstrukcji zwieszanych lub ściennych z korytkami kablowymi względnie ukształtowania alternatywnych konstrukcji zwieszanych z korytkami kablowymi podane są w załącznikach 8 do 15 i Przedłużka KAG 12 do montażu prętów gwintowanych Przedłużki KAG 12 służą do późniejszego montażu prętów gwintowanych dla instalacji kablowych ze zintegrowanym systemem podtrzymania funkcji w systemie ułożenia z korytkami kablowymi. Przedłużka ma długość 175 mm, a wysokość wynosi 22 mm lub 28 mm. Przedłużka w ułożeniu z korytkami kablowymi mocowana jest do wsporników nośnych śrubami M6 x 12. Odstępy zamocowań wsporników nośnych wynoszą 1250 mm. Maksymalnie dopuszczalne obciążenie dla ułożenia z korytkami kablowymi wynosi q = 10 kg/m. Dalsze szczegóły konstrukcyjne dotyczące montażu przedłużek podane są w załącznikach 16 i 33 do niniejszej ekspertyzy Wsporniki ścienne KTAF 200 do KTAF 400 Wsporniki ścienny KTAF 200 do KTAF 400 to wsporniki ścienny zespawane z profili U w połączeniu z kratownicą ukształtowaną dla korytek kablowych RS bez dodatkowego zawieszenia na wierzchołku wspornika. Dalsze konstrukcyjne szczegóły podane są w załączniku 5 do niniejszej ekspertyzy.

7 Karta 7 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Pojedyncze ułożenie na obejmach kablowych z długimi rynienkami (ułożenie sufitowe jak również ułożenie ścienne poziome) Ułożenie pojedynczych kabli pod sufitem względnie poziome ułożenie na ścianie wykonywane jest przy pomocy obejm kablowych "B" oraz długich rynienek "LW" (długość rynienki długiej l = 200 mm) mocowanych do szyn nośnych "2970" o profilu C w odstępach co 600 mm. Alternatywnie należy zrealizować wykonanie obejmy kablowej "BU" oraz długiej rynienki "LW" mocowanej do szyny nośnej "2986" o kształcie C. Mocowanie szyny nośnej o profilu C następuje stalowymi kołkami rozporowymi M6 do masywnego sufitu lub do masywnej ściany. Dalsze szczegóły konstrukcyjne dla ukształtowania pojedynczego ułożenia z obejmami kablowymi i długimi rynienkami do szyn nośnych o profilu C podane są w załącznikach 17 i Pojedyncze ułożenie na obejmach kablowych, obejmach rurowych lub obejmach dystansowych (ułożenie sufitowe lub ścienne poziome i pionowe) Ułożenie pojedynczych kabli pod sufitem względnie ułożenie poziome lub pionowe na ścianie wykonywane jest przy pomocy obejm kablowych "B", obejm rurowych "RS 9-61", obejm dystansowych " " lub "851G -857G" i obejm dystansowych "SAS 6-63 do szyn nośnych "2970"o profilu C względnie bezpośrednio do masywnego sufitu lub do masywnej ściany w odstępach co 300 mm. Alternatywnie należy realizować wykonanie obejmy kablowej "BU" do szyny nośnej"2986" o profilu C. Mocowanie szyny profilowej o kształcie U następuje stalowymi kołkami rozporowymi M6 do masywnego sufitu lub do masywnej ściany. Dalsze szczegóły konstrukcyjne dla ukształtowania pojedynczego ułożenia z obejmami kablowymi, obejmami rurowymi, obejmami dystansowymi z mocowaniem do szyn nośnych o profilu C i do masywnego sufitu lub do masywnej ściany podane są w załącznikach 20 do 28.

8 Karta 8 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Drabiny pionowe Drabiny pionowe STF do Dla zamocowania drabin pionowych STF do ściany służą głównie profile "KLH 60 x 1,5", które mocowane są jednostronnie do ściany do łącznikami WWU w odstępach co 1250 mm. Szerokość drabiny pionowej wynosi mm. Dla zamocowania kabli z obejmami kablowymi pomiędzy profilami "KLH 60 x 1,5" rozmieszczone są szczeble "SP SP 70400" w odstępach co 300 mm. Odstępy dla mocowania do masywnych ścian wynoszą 1250 mm. Mocowanie kabli do drabin pionowych wykonuje się obejmami kablowymi B. Dalsze szczegóły konstrukcyjne podane są w załącznikach 29 i 35 do 36 do niniejszej ekspertyzy Drabiny pionowe STM 203 do 603 Drabiny pionowe STM mocowane są do ścian głównie przy pomocy profili "KLH 60 x 2", które mocowane są jednostronnie do ściany łącznikami WWU w odstępach co 1250 mm. Szerokość drabiny pionowej wynosi mm. Dla mocowania obejm kablowych służą szczeble "SP SP 86600" rozmieszczone pomiędzy profilami w odstępach co 300 mm. Mocowanie kabli do drabin pionowych wykonuje się obejmami kablowymi BU. Dalsze szczegóły konstrukcyjne podane są w załącznikach 30 i 35 do 36 do niniejszej ekspertyzy Drabiny pionowe STIC 86/203 - STIC 86/603 Dla zamocowania drabin pionowych STIC 86/203 - STIC 86/603 do ściany służą głównie profile l 80, które mocowane są jednostronnie do ściany przy pomocy łączników WWI 80 w odstępach co 1250 mm. Szerokość drabiny pionowej wynosi mm. Dla mocowania obejm kablowych pomiędzy profilami przeznaczone są szczeble SP 86/600 rozmieszczone w odstępach co 300 mm. Mocowanie kabli do drabin pionowych wykonuje się obejmami kablowymi BU. Dalsze szczegóły konstrukcyjne podane są w załącznikach 31 i 35 do 36 do niniejszej ekspertyzy.

9 Karta 9 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Ocena systemu nośnego W tabelach 1 do 4 streszczono najważniejsze cechy konstrukcyjne elementów nośnych podlegających ocenie. System nośny według punktu 3 można w oparciu o normę E DIN : określić jako " Standardowy system nośny", jeżeli dotrzymane będą warunki podane w kolumnie 2 tabel 1 do 4. Tabele 1 do 4 - patrz następne karty.

10 Karta 10 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Tabela 1: Zestawienie parametrów konstrukcyjnych systemu ułożenia na drabinkach kablowych. Cechy konstrukcyjne Parametry względnie wartości konstrukcyjne służące do oceny konstrukcji producenta systemów prowadzenia kabli : Niedax GmbH & Co. KG, Linz am Rhein Konstrukcja zwieszana Rozstaw pomiędzy wspornikami pionowymi 1250 mm Przekrój poprzeczny wspornika pionowego 2,93 cm 2 / 1,47 cm 2 Mocowanie wspornika poziomego na wsporniku skręcone śrubami pionowym Długość wspornika poziomego 410 mm Średnica pręta gwintowanego do mocowania M12 / 4.6 wspornika poziomego i klasa stali Konstrukcja ścienna Rozstaw pomiędzy wspornikami 1250 mm 1250 mm Długość wspornika 410 mm 410 mm Średnica pręta gwintowanego do mocowania wspornika i klasa stali M12 / 4.6 M12 / 4.6 (po przekątnej) Wspornik ścienny KTAF 200 do KTAF 400 Rozstaw pomiędzy wspornikami 1250 mm Długość wspornika 420 mm Drabinka kablowa Obciążenia drabinki 20 kg /m Szerokość drabinki 400 mm Grubość blachy drabinki 1,5 mm Odległość pomiędzy szczeblami drabinki (wolny dostęp do kabli) szerokość szczebla 150 mm 120 mm 30 mm Miejsce styku Ułożenie miejsc styku, wymiar od wspornika dowolny poziomego Długość łącznika miejsc styku 110 mm Grubość blachy oraz wysokość łącznika miejsc styku Ilość śrub do mocowania miejsca połączenia łącznikiem t = 2,0 mm h = 64,0 mm 4 x M8 na łącznik Ułożenie śrub na łączniku miejsc styku patrz załącznik 3

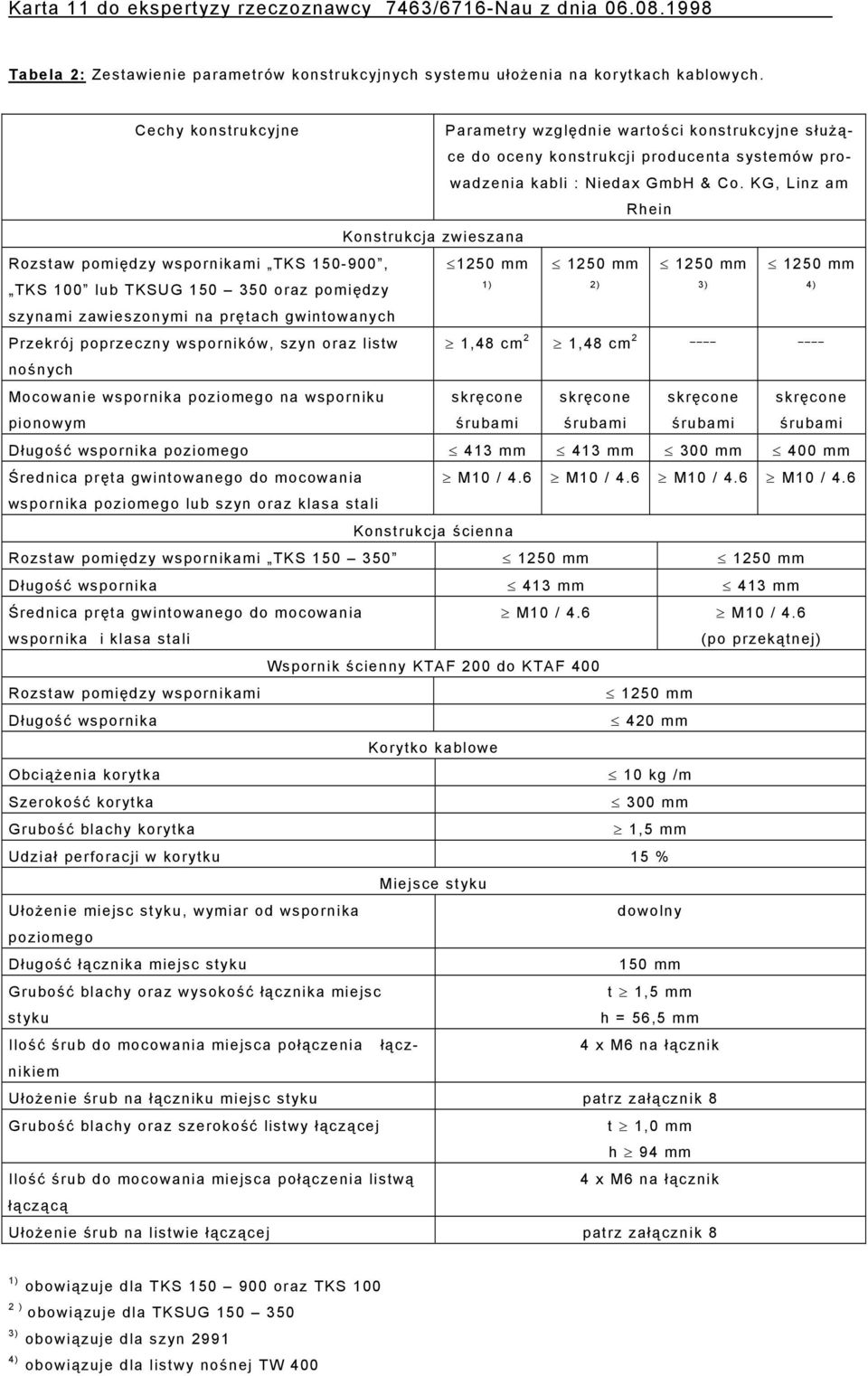

11 Karta 11 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Tabela 2: Zestawienie parametrów konstrukcyjnych systemu ułożenia na korytkach kablowych. Cechy konstrukcyjne Parametry względnie wartości konstrukcyjne służące do oceny konstrukcji producenta systemów prowadzenia kabli : Niedax GmbH & Co. KG, Linz am Rhein Konstrukcja zwieszana Rozstaw pomiędzy wspornikami TKS , TKS 100 lub TKSUG oraz pomiędzy szynami zawieszonymi na prętach gwintowanych 1250 mm 1) 1250 mm 2) 1250 mm 3) 1250 mm 4) Przekrój poprzeczny wsporników, szyn oraz listw nośnych Mocowanie wspornika poziomego na wsporniku pionowym 1,48 cm 2 2 1,48 cm skręcone śrubami skręcone śrubami skręcone śrubami skręcone śrubami Długość wspornika poziomego 413 mm 413 mm 300 mm 400 mm Średnica pręta gwintowanego do mocowania wspornika poziomego lub szyn oraz klasa stali Konstrukcja ścienna M10 / 4.6 M10 / 4.6 M10 / 4.6 M10 / 4.6 Rozstaw pomiędzy wspornikami TKS mm 1250 mm Długość wspornika 413 mm 413 mm Średnica pręta gwintowanego do mocowania wspornika i klasa stali Rozstaw pomiędzy wspornikami Długość wspornika Wspornik ścienny KTAF 200 do KTAF 400 Korytko kablowe M10 / 4.6 M10 / 4.6 (po przekątnej) 1250 mm 420 mm Obciążenia korytka 10 kg /m Szerokość korytka Grubość blachy korytka 300 mm 1,5 mm Udział perforacji w korytku 15 % Ułożenie miejsc styku, wymiar od wspornika poziomego Długość łącznika miejsc styku Grubość blachy oraz wysokość łącznika miejsc styku Ilość śrub do mocowania miejsca połączenia łącznikiem Miejsce styku dowolny 150 mm t 1,5 mm h = 56,5 mm 4 x M6 na łącznik Ułożenie śrub na łączniku miejsc styku patrz załącznik 8 Grubość blachy oraz szerokość listwy łączącej Ilość śrub do mocowania miejsca połączenia listwą łączącą t 1,0 mm h 94 mm 4 x M6 na łącznik Ułożenie śrub na listwie łączącej patrz załącznik 8 1) obowiązuje dla TKS oraz TKS ) obowiązuje dla TKSUG ) 4) obowiązuje dla szyn 2991 obowiązuje dla listwy nośnej TW 400

12 Karta 12 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Tabela 3: Zestawienie parametrów konstrukcyjnych systemu pojedyńczego ułożenia kabli. Cechy konstrukcyjne Parametry względnie wartości konstrukcyjne służące do oceny konstrukcji producenta systemów prowadzenia kabli : Niedax GmbH & Co. KG, Linz am Rhein Ułożenie pojedyńcze za pomocą szyn nośnych i rynienek długich (ułożenie na suficie i poziomo na ścianie) Długość rynienki długiej Rozstaw pomiędzy szynami nośnymi Wolny dostęp do kabli 200 mm 600 mm 400 mm Ułożenie pojedyńcze za pomocą szyn nośnych i obejm kablowych (ułożenie na suficie i poziomo na ścianie) Rozstaw pomiędzy szynami lub obejmami 300 mm Szerokość obejm patrz załącznik 19,22 do 25 Tabela 4: Zestawienie parametrów konstrukcyjnych systemu ułożenia na drabinach kablowych Cechy konstrukcyjne Parametry względnie wartości konstrukcyjne służące do oceny konstrukcji producenta systemów prowadzenia kabli : Niedax GmbH & Co. KG, Linz am Rhein Drabina kablowa STF STF Rozstaw pomiędzy szczeblami Rozstaw pomiędzy mocowaniem Szerokość konstrukcji drabin kablowych 300 mm 1250 mm 200 mm 400 mm Drabina kablowa STM 203 do STM 603 Rozstaw pomiędzy szczeblami Rozstaw pomiędzy mocowaniem Szerokość konstrukcji drabin kablowych 300 mm 1250 mm 200 mm 600 mm Drabina kablowa STIC 86/203 do STIC/603 Rozstaw pomiędzy szczeblami Rozstaw pomiędzy mocowaniem Szerokość konstrukcji drabin kablowych 300 mm 1250 mm 200 mm 600 mm

13 Karta 13 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Posumowanie Klasyfikacja instalacji kablowych ze zintegrowanym podtrzymaniem funkcji z zastosowaniem systemu nośnego kabli według punktów 3 i 4 może być dokonywana tylko w połączeniu z ważnymi świadectwami badań wydanymi przez urzędowo uznane zakłady badawcze. W każdym poszczególnym przypadku należy sprawdzić, czy klasy podtrzymania funkcji udokumentowane w ważnych świadectwach badań zostały osiągnięte w instalacji kabli ze zintegrowanym podtrzymaniem funkcji z systemem nośnym, który odpowiada "Standardowemu systemowi nośnemu" według normy E DIN 4102 część 12, wydanie 02/ Szczególne wskazówki 6.1 Powyższa ocena jest ważna tylko wtedy, gdy system nośny kabli wykonany zostanie zgodnie z punktem 3. Przy tym należy przestrzegać następujące warunki : Wsporniki lub uchwyty wsporników konstrukcji zwieszanej względnie wsporniki konstrukcji ściennych zgodnie z punktami 3.1 i 3.2 muszą być wykonane ze stali oraz wykazywać odstępy wynoszące 1250 mm: Wsporniki pionowe, uchwyty wsporników lub wsporniki należy tak wymiarować, aby - odpowiednio do tabeli 109 normy DIN : ich obliczeniowe naprężenie rozciągające dla podtrzymania funkcji "E 90" nie było większe jak 6 N/mm 2, a dla podtrzymania funkcji "E 30" oraz "E 60" nie większe jak 9 N/mm Wsporniki pionowe, uchwyty wsporników nośnych względnie wsporniki odpowiednio do podpunktów 3.1 i 3.2 należy mocować do masywnego sufitu względnie do masywnej ściany przy pomocy stalowych kołków rozporowych. Mocowanie szyn nośnych o profilu C należy stosownie do podpunktów 3.3 i 3.4 wykonywać przy pomocy stalowych kołków rozporowych.

14 Karta 14 do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Kołki muszą być zgodne z zaleceniami obowiązującego dopuszczenia wydanego przez Deutsches Institut für Bautechnik (Niemiecki Instytut Techniki Budowlanej) w Berlinie, a ponadto jeżeli w decyzji o dopuszczeniu nie podano inaczej, kołki muszą być zabudowane o 100% głębiej aniżeli podano w dopuszczeniu, jednak co najmniej na głębokości 6 cm. Obliczeniowe naprężenie rozciągające na pojedynczy kołek nie może przekroczyć 500 N; porównaj z normą DIN : , punkt Alternatywnie można stosować kołki, których odporność ogniowa udokumentowana została na podstawie badań własności pożarowych względnie w oparciu o ekspertyzę urzędowo uznanego zakładu badawczego Powyższa ocena obowiązuje tylko dla obciążenia drabinki kablowej przez ciężar własny kabli wynoszący 20 kg/m w przypadku drabinek kablowych o szerokości do 400 mm względnie dla obciążenia korytka kablowego przez ciężar własny kabli wynoszący 10 kg/m dla korytek kablowych o szerokości do 300 mm Powyższa ocena obowiązuje tylko wtedy, gdy elementy połączeniowe drabinek kablowych lub korytek kablowych wykonane zostały zgodnie z danymi zawartymi w załącznikach 3 i 6 ekspertyzy Nr. 7463/6716-Nau Powyższa ocena obowiązuje tylko wtedy, jeżeli zapewnione zostanie, że klasa podtrzymania funkcji instalacji kablowego ze zintegrowanym systemem podtrzymania funkcji nie zostanie negatywnie uszczuplona przez spadające elementy konstrukcyjne Powyższa ocena obowiązuje tylko wtedy, jeżeli odstęp w świetle kabli względem poprzeczki drabinki albo korytka wynosi najmniej 30 mm lub najmniej połowę wysokości poprzeczki 6.6. Ekspertyza nr: 7463/6716-Nau z dnia zastępuje ekspertyzę Nr. 7463/ 6716-Mer z dnia Dodatek jest ważny tylko łącznie z ekspertyzą Nr. 7463/6716-Nau oraz ważnymi świadectwami z badań oraz uwzględnieniem punktu 5 ekspertyzy. Okres ważności kończy się z ważnością świadectw z badań, a najpóźniej w dniu dyrektor z pol. /-/ nieczytelny podpis mgr inż. P. Nause z-ca kier. oddziału Braunschweig, dnia

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51 MATERIALPRÜFANSTALT FÜR DAS BAUWESEN INSTITUT FÜR BAUSTOFFE; MASSIVBAU UND BRANDSCHUTZ (Zakład Badania Materiałów dla Budownictwa Instytut Materiałów Budowlanych, Budowli i Ochrony Przeciwpożarowej) MPA BRAUNSCHWEIG D O D A T E K do ekspertyzy rzeczoznawcy Nr. 7463/6716-Nau z dnia Wnioskodawca : Niedax GmbH & Co KG Asbacher Str Linz am Rhein Treść wniosku : Wydanie opinii dla systemu nośnego kabli firmy Niedax GmbH & Co. KG, Linz am Rhein pod kątem oceny jako "Standardowego systemu nośnego" odpowiednio do projektu normy DIN : Ocena : System nośny może być oceniony jako " Standardowy system nośny" według normy E DIN 4102 część 12 (02/1995) : jeżeli w systemie nośnym (o konstrukcji zwieszanej) z - drabinkami kablowymi zastosowane będą rozmieszczone w odstępach co 1250 mm wsporniki pionowe "HDUF 50" lub HUF 50 z przykręconymi wspornikami "KTUG " i drabinkami kablowymi "KL " oraz - korytkami kablowymi zastosowane będą rozmieszczone w odstępach co 1250 mm wsporniki nośne "TKS " + "TKS 100" z przykręconymi wspornikami "TKS " lub wspornikami nośnymi "TKSUG 150, 250 i 350" lub pręty gwintowane i listwy nośne "TW 400" lub pręty gwintowane i "szyny nośne 2991 o profilu C" oraz korytka kablowe "RS ", w systemie nośnym (o konstrukcji ściennej) z - drabinkami kablowymi zastosowane będą przykręcone w odstępach co 1250 mm wsporniki "KTAG " z zawieszeniem z ukośnie ułożonych prętów gwintowanych i drabinek kablowych "KL " oraz

52 Karta 2 do dodatku do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia korytkami kablowymi zastosowane będą przykręcone w odstępach co 1250 mm wsporniki "TKS " lub wsporniki "TKS " z dodatkowym zawieszeniem przez pręty gwintowane M10 oraz łącznikiem wspornika "WAG 12" lub wspornik ścienny "KTAF " i korytka kablowe "RS ", w ułożeniu pojedynczym sufitowym oraz pojedynczym poziomym z : - obejmami kablowymi i długimi rynienkami zastosowane będą w odstępach co 600 mm obejmy kablowe "B" i długie rynienki "LW" mocowane do szyn nośnych "2970" o profilu C względnie do masywnych elementów, jak również w ułożeniu sufitowym jak też w ułożeniu poziomym lub pionowym z - pojedynczymi obejmami zastosowane będą w odstępach co 300 mm obejmy kablowe "B", obejmy dla rur "RS 9-61", obejmy dystansowe " " oraz "SAS 6-63" mocowane do szyn nośnych "2970" o profilu C względnie do masywnych elementów konstrukcyjnych w ułożeniu pionowym kabli z - drabinkami pionowymi "STF do ", "STM 203 do 603" i "STIC 86/203 do 86/603" w odstępach co 1250 mm zastosowane będą łączniki "WWU" lub "WWI" w połączeniu z profilami "KLH" lub "I", a w odstępach wynoszących a = 300m rozmieszczone będą szczeble "SP do 70400" i "SP do 86600" Szczególne wskazówki 1. Powyższa ocena obowiązuje tylko wtedy, gdy system nośny wykonany zostanie zgodnie z punktem 3. Przy czym należy przestrzegać następujące warunki ramowe : 1.1 Wsporniki pionowe lub uchwyty wspornika nośnego dla konstrukcji zawieszanej oraz wsporniki dla ułożenia na ścianie należy wykonywać ze stali, a stosownie do podpunktów 3.1 i 3.2 muszą one być rozmieszczane w odstępach wynoszących 1250 mm. Wsporniki pionowe, uchwyty wsporników nośnych oraz wsporniki należy tak wymiarować, aby - odpowiednio do tabeli 109 normy DIN 4102 część 4, wydanie 03/ ich obliczeniowe naprężenie rozciągające dla podtrzymania funkcji "E 90" nie było większe jak 6 N/mm 2, a dla podtrzymania funkcji "E 30" oraz "E 60" nie większe jak 9 N/mm Wsporniki pionowe, uchwyty wsporników nośnych względnie wsporniki odpowiednio do podpunktów 3.1 i 3.2 należy mocować do masywnego sufitu względnie do masywnej ściany przy pomocy stalowych kołków rozporowych. Mocowanie szyn nośnych o profilu C należy stosownie do podpunktów 3.3 i 3.4 wykonywać przy pomocy stalowych kołków rozporowych.

53 Karta 3 do dodatku do ekspertyzy rzeczoznawcy 7463/6716-Nau z dnia Kołki muszą być zgodne z zaleceniami obowiązującego dopuszczenia wydanego przez Deutsches Institut für Bautechnik (Niemiecki Instytut Techniki Budowlanej) w Berlinie, a ponadto jeżeli w decyzji o dopuszczeniu nie podano inaczej, kołki muszą być zabudowane o 100% głębiej aniżeli podano w dopuszczeniu, jednak co najmniej na głębokości 6 cm. Obliczeniowe naprężenie rozciągające na pojedynczy kołek nie może przekroczyć 500 N; porównaj z normą DIN 4102 część 4 (03/1994), punkt Alternatywnie można stosować kołki, których odporność ogniowa udokumentowana została na podstawie badań własności pożarowych względnie w oparciu o ekspertyzę urzędowo uznanego zakładu badawczego. 2. Powyższa ocena obowiązuje tylko dla obciążenia drabinki kablowej przez ciężar własny kabli wynoszący 20 kg/m w przypadku drabinek kablowych o szerokości do 400 mm względnie dla obciążenia korytka kablowego przez ciężar własny kabli wynoszący 10 kg/m dla korytek kablowych o szerokości do 300 mm. 3. Powyższa ocena obowiązuje tylko wtedy, gdy elementy połączeniowe drabinek kablowych lub korytek kablowych wykonane zostały zgodnie z danymi zawartymi w załącznikach 3 i 8 ekspertyzy Nr. 7463/6716-Nau. 4. Powyższa ocena obowiązuje tylko wtedy, jeżeli zapewnione zostanie, że klasa podtrzymania funkcji instalacji kablowego ze zintegrowanym systemem podtrzymania funkcji nie zostanie negatywnie uszczuplona przez spadające elementy konstrukcyjne. 5. Powyższa ocena obowiązuje tylko wtedy, jeżeli odstęp w świetle kabli względem poprzeczki drabinki albo do korytka wynosi najmniej 30 mm lub najmniej połowę wysokości poprzeczki 6. Ekspertyza nr: 7463/6716-Nau z dnia zastępuje ekspertyzę Nr. 7463/ 6716-Mer z dnia Dodatek jest ważny tylko łącznie z ekspertyzą Nr. 7463/6716-Nau oraz ważnymi świadectwami z badań oraz uwzględnieniem punktu 5 ekspertyzy. Okres ważności kończy się z ważnością świadectw z badań, a najpóźniej w dniu dyrektor z pol. /-/ nieczytelny podpis RD dr inż. Wesche rzeczoznawca /-/ nieczytelny podpis mgr inż. Nause Braunschweig, dnia

54 MATERIALPRÜFANSTALT FÜR DAS BAUWESEN INSTITUT FÜR BAUSTOFFE; MASSIVBAU UND BRANDSCHUTZ 10.czerwca 1999 (Zakład Badania Materiałów dla Budownictwa Instytut Materiałów Budowlanych, Budowli i Ochrony Przeciwpożarowej) MPA BRAUNSCHWEIG MPA Braunschweig Beethovenstr Braunschweig Niedax GmbH & Co. KG do rąk pana Schäfer Asbacher Str Linz am Rhein W/znak W/pismo n/znak załatwia telefon /99-Mer H. Mertin Uzupełniająca ocena konstrukcji nośnej kabli wg. ekspertyzy Nr. 7463/6716-Nau z Szanowni Państwo, Braunschweig, dnia powołując się na ekspertyzę Nr. 7463/6716-Nau z dnia zawiadamiamy, że poziome ułożenie kabli w pojedynczych obejmach i szynach nośnych o profilu C możliwe jest tylko wtedy, gdy dla przypadku pożaru zapewnione zostanie, że położenie pojedynczych obejm (n.p. : uchwyty kablowe, obejmy kablowe) są ustalone w sposób, który uniemożliwia obsunięcie się pojedynczych obejm. Wobec tego prosimy Was o uwzględnienie tej uzupełniającej wskazówki. Wyżej wymieniona wskazówka uzupełniająca zostanie wprowadzona do ekspertyzy 7463/6716 z dnia przy przedłużeniu jej ważności. W przypadku pytań jesteśmy do Waszej dyspozycji. dyrektor z pol. /-/ nieczytelny podpis RD dr inż. Wesche rzeczoznawca /-/ nieczytelny podpis mgr inż. Nause Materialprüfanstalt für das Bauwesen Technische Universität Braunschweig Beethovenstraße 52 D Braunschweig Tel +49-(0) Fax +49-(0) mpa@tu-bs.de Norddeutsche landesbank Hannover Kto (BLZ ) Swift-Code: NOLADE 2H USt.-ID-Nr. MPA-DE

55 MATERIALPRÜFANSTALT FÜR DAS BAUWESEN INSTITUT FÜR BAUSTOFFE; MASSIVBAU UND BRANDSCHUTZ 17.stycznia 2001 (Zakład Badania Materiałów dla Budownictwa Instytut Materiałów Budowlanych, Budowli i Ochrony Przeciwpożarowej) MPA BRAUNSCHWEIG MPA Braunschweig Beethovenstr Braunschweig Niedax GmbH & Co. KG skrytka pocztowa Linz / Rhein W/znak W/pismo n/znak załatwia telefon TB/Schä /01-Me H. Mertin (3081/8571) Ważność ekspertyzy Nr. 7463/6716-Nau z oraz uzupełniającej oceny pod względem przeciwpożarowym Braunschweig, dnia załącznik Szanowni Państwo, na podstawie powyżej przytoczonego zapytania informujemy Was, że wypowiedzi poczynione w w/w. ekspertyzie dotyczącej : Systemu nośnego kabli firmy NIEDAX GmbH & Co. KG, Linz am Rhein jest nadal ważna pod kątem oceny jako "Normatywnej systemu nośnego" według normy DIN : Wersji "Normatywnego systemu nośnego" odnośnie ochrony przeciwpożarowej nie należy oceniać jako znacząco niezgodnej z normą DIN : Powyższa ekspertyza może być stosowana jako podstawa dla udowodnienia zgodności tylko razem ogólnym świadectwem badania nadzoru budowlanego dla instalacji kablowych ze zintegrowanym systemem podtrzymania uzyskanym w postępowaniu nadzoru budowlanego. Ważność ekspertyzy Nr. 7463/6716-Nau w powiązaniu z niniejszym pismem kończy się w dniu Materialprüfanstalt für das Bauwesen Technische Universität Braunschweig Beethovenstraße 52 D Braunschweig Tel +49-(0) Fax +49-(0) mpa@tu-bs.de Norddeutsche landesbank Hannover Kto (BLZ ) Swift-Code: NOLADE 2H USt.-ID-Nr. MPA-DE

56 MPA Braunschweig Karta 2 do pisma 008/01-Mer z do firmy NIEDAX GmbH & Co. KG, Linz/Rhein Okres ważności niniejszej ekspertyzy może być przedłużony na wniosek i w zależności od stanu techniki. Oprócz tego zlecono MPA Braunschweig dokonanie oceny następujących zmian konstrukcyjnych pod względem techniki przeciwpożarowej : - wszystkie wyroby stalowe ocynkowane mają być wykonywane alternatywnie ze stali szlachetnej (materiał : (V2A) lub (V4A), - wszystkie zastosowane artykuły mają być alternatywnie pokryte powłoką z tworzywa sztucznego (jednostronna grubość powłoki d 0,1 mm) i - zastosowanie głowic "KUD 50", "KUGV 50" lub "KUGH 50" według załącznika 1. Na podstawie posiadanego doświadczenia wynikającego z badań nie występują żadne obiekcje w związku z nieznacznymi modyfikacjami "Normatywnego systemu nośnego" w stosunku do normy, ponieważ modyfikacje pod kątem techniki przeciwpożarowej nie wywołują negatywnego wpływu na instalację kablową ze zintegrowanym systemem podtrzymania funkcji. dyrektor z pol. /-/ nieczytelny podpis RD dr inż. Wesche rzeczoznawca /-/ nieczytelny podpis mgr inż. Nause

57

58 MATERIALPRÜFANSTALT FÜR DAS BAUWESEN INSTITUT FÜR BAUSTOFFE; MASSIVBAU UND BRANDSCHUTZ (Zakład Badania Materiałów dla Budownictwa Instytut Materiałów Budowlanych, Budowli i Ochrony Przeciwpożarowej) MPA Braunschweig Beethovenstr. 52 D Braunschweig Pismo 4348/2005 nasz znak : (3468/5635)Mu Niedax GmbH & Co. KG Datownik : nr klienta 1533 skrytka pocztowa marca 2005 załatwia : Muchall oddział BS D Linz / Rhein kierunkowy : W/znak : H. Schäfer W/pismo data : Ważność ekspertyzy Nr. 7436/6716-Nau z Szanowni Państwo, w związku z Waszym zapytaniem zawiadamiamy, że oceny dokonane w ekspertyzie : Systemy nośne kabli firmy NIEDAX GmbH & Co. KG, Linz am Rhein są nadal ważne odnośnie oceny p.t. "Normowy system nośny" według normy DIN : Punkty 3.5.1, 3.5.2, 3.5.3, 4, 5, 6 i 6.2 wyżej wymienionej ekspertyzy są uzupełnione lub zmienione tak, jak podano na stronach 2 i Materialprüfanstalt (MPA) für das Bauwesen Beethovenstraße 52 D Braunschweig Tel +49-(0) Fax +49-(0) info@mpatu-bs.de Norddeutsche Landesbank Hannover Kto (BLZ ) Swift-Code: NOLADE 2H USt.-ID-Nr. MPA-DE Laboratorium Badawcze akredytowane według DIN EN ISO/IEC17025 : DAP/PL DAP-PL DAP-PL DAP-PL DAP-PL Jednostka Inspekcyjna akredytowana według DIN EN : DAP-IS Laboratorium dla Kalibrowania według DIN EN ISO/IEC : DKD-K Akredytacje są ważne dla procedur badawczych, które są wykazane w dokumentach. - v e r t e -

59 MPA BRAUNSCHWEIG strona 2 z 3 do pisma 4348/2005 z dnia (3468/5635)-MU Punkty 3.5.1, oraz (drabiny pionowe) ekspertyzy numer 7463/6716-Nau z dnia zostają uzupełnione jak niżej : Na jednej obejmie można spiąć maksymalnie 3 kable o średnicy jednostkowej aż do 25 mm. Punkt 4 ekspertyzy numer 7463/6716-Nau z dnia zostaje zmieniony jak niżej : W następujących tabelach 1 do 4 streszczono ważne cechy konstrukcyjne systemów nośnych, które należy ocenić. System nośny, który należy ocenić według punktu 3, może być określony jako "Normowy system nośny" według normy DIN : , jeżeli dotrzymane będą warunki podane w kolumnie 2 tabel 1 do 4. Punkt 5 ekspertyzy numer 7463/6716-Nau z dnia zostaje zmieniony jak niżej : W przypadku zastosowania konstrukcji nośnej kabli według punktu 3 klasyfikacja instalacji kablowych ze zintegrowanym systemem podtrzymania funkcji może nastąpić tylko w powiązaniu z ważnymi ogólnymi świadectwami badania nadzoru budowlanego wydanymi przez uznany zakład badawczy. W każdym pojedynczym przypadku należy sprawdzić, czy w systemie nośnym ze zintegrowanym podtrzymaniem funkcji osiągnięto, wykazane w ważnych ogólnych świadectwach badania nadzoru budowlanego, klasy podtrzymania funkcji, które są zgodne z normą : "Normowe systemy nośne". Punkt 6 ekspertyzy numer 7463/6716-Nau z dnia zostaje uzupełniony jak niżej : Punkt 6.1.a Systemy nośne kabli muszą być zamocowane do : masywnych ścian według normy DIN do 4 z betonu lub żelazobetonu według DIN 1045 lub płyt budowlanych z porobetonu według DIN 4166 lub - sufitów z betonu względnie żelbetonu według normy DIN 1045 lub porobetonu według DIN 4223, których klasa odporności ogniowej według normy DIN odpowiada co najmniej klasie podtrzymania funkcji odpowiedniej instalacji kablowej ze zintegrowanym systemem podtrzymania funkcji. Punkt 6.2 ekspertyzy numer 7463/6716-Nau z dnia zostaje zmieniony jak niżej : v e r t e -

60 MPA BRAUNSCHWEIG strona 3 z 3 do pisma 4348/2005 z dnia (3468/5635)-MU Dokonana ocena jest ważna tylko dla obciążenia korytek kablowych wynoszącego 10 kg/m dla korytek kablowych o szerokości do 300 mm. Dokonana ocena jest ważna tylko dla obciążenia drabinek kablowych wynoszącego 20 kg/m dla drabinek kablowych o szerokości do 400 mm. Dokonana ocena jest ważna tylko dla obciążenia drabinek pionowych wynoszącego 20 kg/m dla drabinek pionowych o szerokości do 600 mm. Ważności ekspertyzy numer 7463/6716-Nau z dnia w powiązaniu z niniejszym pismem kończy się w dniu Okres ważności niniejszej ekspertyzy może być przedłużony na wniosek i w zależności od stanu techniki z pol. /-/ nieczytelny podpis ORR dr - inż. Rohling kierowniczka oddziału z pol. /-/ nieczytelny podpis mgr inż. Muchall Referent
