Akcesoria Tesi do mocowania ściennego

Transkrypt

1 Akcesoria Tesi do mocowania ściennego Systemy mocowania ściennego dla grzejników Tesi i Tesi Clean L h P. IRSAP L l h P kolumny Ciężar kg AMENSRT23C40 Uchwyt na ścianę dla Tesi 2/3 kolumny Kg AMENSRT34C40 Uchwyt na ścianę dla Tesi 3/4 kolumny Kg AMENSRT45C40 Uchwyt na ścianę dla Tesi 4/5 kolumn Kg AMENSRT66C40 Uchwyt na ścianę dla Tesi 6 kolumn Kg Uchwyt mocujący uniwersalny dla Tesi Pary uchwytów mocujących Uniwersalnych do grzejników Tesi wyposażone w śruby i kołki rozporowe Para uchwytów mocujących uniwersalnych do Tesi, chowane od 2 do 6 kolumn, białe AMENSRT 01 Para uchwytów mocujących uniwersalnych do Tesi, chowane od 2 do 6 kolumn, kolorowe AMENSRT XX 01 = Biały kolor standardowy XX = koloru odnośnie kodu z innym kolorem, patrz zakładka okładki Uniwersalny uchwyt pozwala na przymocowanie do ściany grzejników Tesi niezależnie od liczby kolumn. Odróżnia się od wszystkich innych systemów mocowania przystosowanych do elementów wielokolumnowych: szybkością montażu; lepszy efekt estetyczny (uchwyt jest ukryty); uniwersalność (nadaje się do wszystkich produktów Tesi, od 2 do 6 kolumn); opatentowanym systemem zapobiegającym podnoszeniu po zamontowaniu; wysoką nośnością (nośność zmierzona na 160 kg na parę).

2 System zamocowania dla Tesi i Tesi Clean Grzejniki rurowe Tesi 35 Zamocowania do masywnych murowanych ścian, odpowiednie do wszystkich rodzajów kolumn (od 2 do 6). Uchwyty są dostępne w czterech różnych modelach, które mogą być używane do wszystkich wysokości TESI od 200 do 2500 mm. H 350 H 450 H 700 Model Produkt. IRSAP H H 1500 H H 2500 H 350 H 450 H 700 H od 1000 do 1500 H od 1500 do 2500 Od 2 do 6 kolumn, dla wysokości od 350 do 400 mm od 4 do 22 elementów użyć 2 uchwyty od 23 do 40 elementów użyć 3 uchwyty Od 2 do 6 kolumn, dla wysokości od 450 do 600 mm od 4 do 22 elementów użyć 2 uchwyty od 23 do 40 elementów użyć 3 uchwyty Od 2 do 4 kolumn, dla wysokości od 700 do 1000 mm od 4 do 22 elementów użyć 2 uchwyty od 23 do 40 elementów użyć 3 uchwyty Od 5 do 6 kolumn, dla wysokości od 700 do 1000 mm od 4 do 15 elementów użyć 2 uchwyty od 16 do 29 elementów użyć 3 uchwyty od 30 do 40 elementów użyć 4 uchwyty Od 2 do 4 kolumn, dla wysokości od 1000 do 1500 mm od 4 do 15 elementów użyć 2 uchwyty od 16 do 30 elementów użyć 3 uchwyty od 31 do 40 elementów użyć 4 uchwyty Od 5 do 6 kolumn, dla wysokości od 1000 do 1500 mm od 4 do 10 elementów użyć 2 uchwyty od 11 do 20 elementów użyć 3 uchwyty od 21 do 30 elementów użyć 4 uchwyty od 31 do 40 elementów użyć 5 uchwyty Od 2 do 4 kolumn, dla wysokości od 1500 do 2500 mm od 4 do 15 elementów użyć 2 uchwyty od 16 do 30 elementów użyć 3 uchwyty od 31 do 40 elementów użyć 4 uchwyty Od 5 do 6 kolumn, dla wysokości od 1500 do 2500 mm od 4 do 10 elementów użyć 2 uchwyty od 11 do 20 elementów użyć 3 uchwyty od 21 do 30 elementów użyć 4 uchwyty od 31 do 40 elementów użyć 5 uchwyty KIT1FRTH KIT1FRTH KIT1FRTH Używać w zestawieniu KIT1FRTH Używać w zestawieniu KIT1FRTH H H 2500 Pojedynczy uchwyt przy H > 1000 dla Tesi Od 2 do 6 kolumn o różnej wysokości, od 1000 do 2500 mm

3 Akcesoria Tesi do mocowania ściennego Uchwyty mocujące standardowe do Tesi i Tesi Clean Uchwyty mocujące standardowe do grzejników Tesi Para uchwytów mocujących do Tesi 2 kolumn, zamocowanie za pomocą kołków rozporowych AMENSFI2C 01 Para uchwytów mocujących do Tesi 3 kolumn, zamocowanie za pomocą kołków rozporowych AMENSFI3C 01 Para uchwytów mocujących do Tesi 4 kolumn, zamocowanie za pomocą kołków rozporowych AMENSFI4C 01 Para uchwytów mocujących do Tesi 5 kolumn, zamocowanie za pomocą kołków rozporowych AMENSFI5C 01 Para uchwytów mocujących do Tesi 6 kolumn, zamocowanie za pomocą kołków rozporowych AMENSFI6C 01 Para uchwytów mocujących do Tesi 2 kolumn, zamocowanie murowane AMENSMU2C 01 Para uchwytów mocujących do Tesi 3 kolumn, zamocowanie murowane AMENSMU3C 01 Para uchwytów mocujących do Tesi 4 kolumn, zamocowanie murowane AMENSMU4C 01 Para uchwytów mocujących do Tesi 5 kolumn, zamocowanie murowane AMENSMU5C 01 Para uchwytów mocujących do Tesi 6 kolumn, zamocowanie murowane AMENSMU6C = Biały kolor standardowy odnośnie kodu z innym kolorem, patrz zakładka okładki Uchwyt standardowy pozwala na przymocowanie do ściany grzejników Tesi zarówno za pomocą kołka, jak i na murze w fazie budowy. Głębokość uchwytu zmienia się w zależności od wybranego układu kolumn. Standardowe uchwyty gwarantują doskonałą nośność pod względem ciężaru (patrz tabela poniżej) Wersja z kołkiem rozporowym Wersja do wmurowania Właściwości techniczne standardowego uchwytu Model Długość Głębokość Odległość Średnica Długość Nośność* całkowita L1 w ścianie L2 oś-ściana L3 kołka kołka kg Uchwyty TESI Uchwyty TESI Uchwyty TESI Uchwyty TESI Uchwyty TESI (*) Nośność uchwytu w kg ze strzałką 3 mm Nośność pary standardowych uchwytów dla TESI Model TESI TESI TESI TESI TESI Za nośność pary uchwytów uważa się maksymalną liczbę elementów w zestawie możliwą do utrzymania za pomocą dwóch uchwytów na podstawie wysokości i układu kolumn. Wartości odnoszą się do ściany murowanej pełnej.

4 Akcesoria Tesi do mocowania ściennego Grzejniki rurowe Tesi Rys. 1 Rys ATTCHELA ATTCHELA4 Mocowanie ścienne nieregulowane AMENSPAV Uchwyty Chela dla Tesi Chela dla grzejników Tesi (Rys. 1) Zaczep do rury Ø25 i element odległościowy nie regulowany, głębokość 4 cm, kolor biały (*) ATTCHELA4 01 Zaczep do rury Ø25 i element odległościowy nie regulowany, głębokość 4 cm, chromowany (*) ATTCHELA4 50 Zaczep do rury Ø25 i element odległościowy nie regulowany, głębokość 4 cm, kolorowy (*) ATTCHELA4 XX Zaczep do rury Ø25 i element odległościowy regulowany, głębokość od 5 do 6 cm, kolor biały (**) ATTCHELA5 01 Zaczep do rury Ø25 i element odległościowy regulowany, głębokość od 5 do 6 cm, chromowany (**) ATTCHELA5 50 Zaczep do rury Ø25 i element odległościowy regulowany, głębokość od 5 do 6 cm, kolorowy (**) ATTCHELA5 XX 01 = kod w kolorze białym standardowym 50 = kod koloru choromowanego XX = koloru odnośnie kodu z innym kolorem, patrz zakładka okładki (*) Element zalecany do montażu produktów Tesi 2, Tesi 3 i Sintesi. (**) Element zalecany do montażu produktów Sintesi. Ilość* i położenie uchwytów chela Model Wysokość baterii Ilość chela u góry Ilość chela na dole TESI2 do 1000 mm 1 + min. 1 co 10 elem. 2 ponad 1000 mm 1 + min. 1 co 8 elem. 2 TESI3 do 1000 mm 1 + min. 1 co 8 elem. 2 ponad 1000 mm 1 + min. 1 co 6 elem. 2 TESI4 - TESI5 - TESI6 wszystkie wysokości 2 wspornik na podłodze * Zalecana ilość dla pełnej ściany murowanej. System mocowania do lekkich ścian Uchwyty Tesi dla ściany murowanej lekkiej (Rys. 2) Para białych uchwytów mocujących do Tesi, przystosowane do ścian z sitówki i płyt gipsowych Para szarych metalizowanych uchwytów mocujących do Tesi, przystosowane do ścian z sitówki i płyt gipsowych AMENSLEGGER0201 AMENSLEGGER02F9

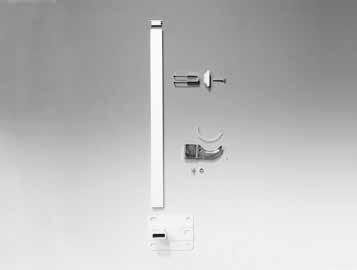

5 Akcesoria Tesi do mocowania podłogowego Rys. 3 Rys 4 Wspornik na podłodze Uchwyty mocujące do Tesi, montaż na podłodze (Rys. 3) Wspornik biały do podłogi do Tesi, regulowany od 80 do 130 mm (P) AMENSPAV = kod w kolorze białym standardowym - odnośnie kodu z innym kolorem, patrz zakładka okładki. Użycie systemu podporowego podłogowego zalecane jest, kiedy nie ma możliwości przymocowania grzejnika do ściany. Użycie podpory podłogowej musi być zawsze połączone z uchwytami chela przymocowanymi do pierwszego i ostatniego elementu w górnej części grzejnika. Zamocowanie na podłodze Zamocowanie na podłodze (Rys. 4) Zamocowanie białe na podłodze do Tesi, o wysokości od 200 do 300 mm AMENBAIE46 01 Zamocowanie białe na podłodze do Tesi, o wysokości 400 mm AMENBAIE56 01 Zamocowanie białe na podłodze do Tesi, o wysokości 500 mm AMENBAIE66 01 Zamocowanie białe na podłodze do Tesi, o wysokości 600 mm AMENBAIE76 01 Wskazane dla: TESI2, TESI3, TESI4, TESI5 şi TESI6 Maksymalna nośność: 50 kg 01 = Dostępne kolory Biały Standardowy System mocowania podłogowego jest zalecany w specjalnych instalacjach, gdzie nie ma możliwości zastosowania wsporników ściennych. Ten system mocowania jest odpowiedni dla wszystkich modeli grzejników Tesi o wysokości maksymalnie do 600 mm.

6 Zaślepki dla Tesi Grzejniki rurowe Tesi 40 mm 1" 1/4 D wymiary w calach Zatyczki i złączki rurowe do Tesi opakowane oddzielnie Złączka rurowa prawa od 1 1/4 do 1 TAPBLISIRDX10 Złączka rurowa prawa od 1 1/4 do 3/4 TAPBLISIRDX34 Złączka rurowa prawa od 1 1/4 do 1/2 TAPBLISIRDX12 Złączka rurowa prawa od 1 1/4 do 3/8 TAPBLISIRDX38 Złączka rurowa prawa od 1 1/4 do 1/4 TAPBLISIRDX14 Złączka rurowa lewa od 1 1/4 do 1 TAPBLISIRSX10 Złączka rurowa lewa od 1 1/4 do 3/4 TAPBLISIRSX34 Złączka rurowa lewa od 1 1/4 do 1/2 TAPBLISIRSX12 Złączka rurowa lewa od 1 1/4 do 3/8 TAPBLISIRSX38 Złączka rurowa lewa od 1 1/4 do 1/4 TAPBLISIRSX14 Zatyczka prawa ślepa 1 1/4 TAPBLISIRDXCI Zatyczka lewa ślepa 1 1/4 TAPBLISIRSXCI Zatyczki i złączki rurowe do Tesi zapakowane w kartonach po 20 sztuk Złączka rurowa prawa od 1 1/4 do 1 CONF0020TAD10 01 Złączka rurowa prawa od 1 1/4 do 3/4 CONF0020TAD34 01 Złączka rurowa prawa od 1 1/4 do 1/2 CONF0020TAD12 01 Złączka rurowa prawa od 1 1/4 do 3/8 CONF0020TAD38 01 Złączka rurowa prawa od 1 1/4 do 1/4 CONF0020TAD14 01 Złączka rurowa lewa od 1 1/4 do 1 CONF0020TAS10 01 Złączka rurowa lewa od 1 1/4 do 3/4 CONF0020TAS34 01 Złączka rurowa lewa od 1 1/4 do 1/2 CONF0020TAS12 01 Złączka rurowa lewa od 1 1/4 do 3/8 CONF0020TAS38 01 Złączka rurowa lewa od 1 1/4 do 1/4 CONF0020TAS14 01 Zatyczka prawa ślepa 1 1/4 CONF0020TADCI 01 Zatyczka lewa ślepa 1 1/4 CONF0020TASCI 01 Ślepe zatyczki Zestaw montażowy grz. Tesi 4 złączki rurowe 1/2 z zaworem odpowietrzającym i ślepą zatyczką 1/2 Zestaw montażowy grz. Tesi 4 złączki rurowe 3/8 z zaworem odpowietrzającym i ślepą zatyczką 3/8 CONFIR04TAP12 CONFIR04TAP38 Akcesoria montażowe Rys. 1 Klucz uniwersalny do montażu zatyczek i złączek rurowych, z materiału nie rysującego (Rys. 1) ATCHIAV000 Rys. 2 Rys. 3 Chromowana złączka rurowa od 1/2 do 3/8 (Rys. 2) ASIRID01 Złącze chromowane na pióro - wpust 1/2 (Rys. 3) ASIRID02 Odchylacz strumienia do Tesi z zamontowanymi zatyczkami 1/2 Odchylacz strumienia do Tesi z zamontowanymi zatyczkami 1/2 ASIDEV05 Odchylacz strumienia do Tesi bez zamontowanych zatyczek Przepona do grzejników model Tesi DIAFRAMM
