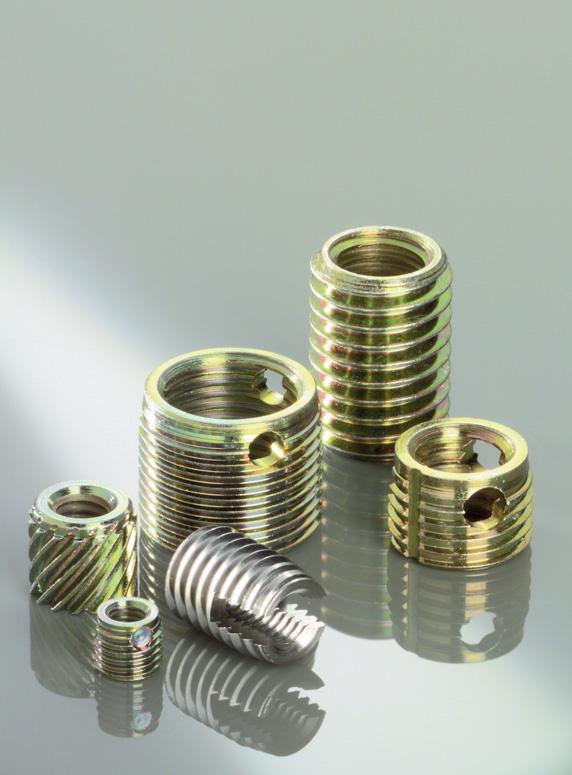

1 Technologie niezawodnych połączeń Wkładki gwintowane do metali Ensat Gripp Mubux -Z Mubux -MO Informacja techniczna Nr 0

2 Technologia łączenia, opracowana przez firmę KerbKonus, jest dzisiaj stosowana w różnych branżach na całym świecie. Najnowocześniejsze urządzenia produkcyjne zapewniają jakość i sprawne dostawy. Własny Wydział Badań i Rozwoju opracowuje rozwiązania połączeń dla różnorodnych zastosowań, stawiających wysokie wymagania. Ścisła współpraca międzynarodowa i wymiana doświadczeń zapewniają wysoki poziom rozwoju technicznego. Samodzielne oddziały i przedstawicielstwa w wielu krajach czynią z nas niezawodnego partnera w dziedzinie technologii niezawodnych połączeń.... nasze wyroby i usługi w zależności od sposobu zamocowania w materiale, KerbKonus oferuje różne wykonania wkładek gwintowanych: samogwintujące wkładki gwintowane do stosowania w metalach, drewnie i tworzywach sztucznych; wkładki gwintowane do wtłaczania na zimno; wkładki gwintowane do wtłaczania na ciepło albo metodą ultradźwiękową; wkładki gwintowane do wkręcania w gwint macierzysty; wkładki gwintowane do wnitowania. Oprócz sprawdzonych od wielu lat i znajdujących różnorodne zastosowanie wkładek gwintowanych, firma KerbKonus oferuje również inne wyroby i usługi z zakresu technologii połączeń: system nitowania tłoczniczego cienkich kształtek; zabezpieczanie połączeń śrubowych; uszczelnianie gwintów; izolujące powłoki z tworzywa sztucznego. Know-how i wyroby firmy KerbKonus pozwolą rozwiązać każdy specjalistyczny problem z dziedziny techniki połączeń. Kerb-Konus-Vertriebs-GmbH Wernher-von-Braun-Straße 7 Gewerbegebiet Nord 4 Amberg Telefon Telefaks KKV-Amberg@kerbkonus.de Szczegóły techniczne, dotyczące wyrobów firmy KerbKonus, znajdą Państwo również na naszej stronie internetowej: Poprzez naszą stronę internetową zalogujecie się Pastwo także na portalu umożliwiającym pobranie danych konstrukcyjnych CAD. Z tej strony pobierzecie Państwo m.in. modele 3D naszych produktów w formatach, jakie Wam odpowiadają. strona internetowa

3 Wkładki gwintowane do metali... Wymiary Wkładki gwintowane firmy KerbKonus Ensat -S 30 / SI 30 i Ensat -SK 30 M do M30 M4 do M lub M4 do M M3 do M M5 do M samonacinające, z 3 otworami nacinającymi, z łbem i sześciokątem M5 do M m Ensat -SBN 3 / 3 M3 do M jak 30/307/30, jednak specjalne wykonanie lub cienkościenne M3,5 do M Ensat -SBT 357 / 35 M4 i M5 M3 do M Mx,5/mm Mx,5/mm Mx/mm samonacinające z nacięciem nacinającym, z sześciokątem m jak wyżej, z łbem samonacinające, z 3 otworami nacinającymi, M4 do M z sześciokątem m Ensat -SBK 307 / 30 i Ensat -SBKI / 30 3 M4 do M samonacinające albo odlew bardzo duża gwintujące bezwiórowo, kształtowy alternatywnie z sze- albo otwór ściokątem m wiercony Ensat -SBS 337 / 33 i Ensat -SBSI 337 / 33 M3 do M samonacinające, z 3 otworami nacinającymi, odlew kształtowy stanowiącymi pojemnik albo otwór na wióry, z sześciokątem wiercony M4 do M m Ensat -SD 303 i Ensat -SBD 347 / 34 M4 do M samonacinające, z 3 otworami nacinającymi, stanowiącymi pojemnik na wióry, z zamkniętym dnem Mubux -Z 0 wkładki gwintowane do wtłaczania powlekane na zewnątrz za pomocą precote 0, w celu uszczelnienia i zabezpieczenia przed obróceniem do gwintów świec zapłonowych, samonacinające, z otworem nacinającym odlew kształtowy albo otwór wiercony odlew kształtowy albo otwór wiercony odlew kształtowy albo otwór wiercony odlew kształtowy albo otwór wiercony odlew kształtowy albo otwór wiercony odlew kształtowy albo otwór wiercony otwór wiercony i nacinany gwint (gwint zwykły) otwór wiercony bardzo duża bardzo duża Ensat -SB 307 / 30 i Ensat -SBI 307 / 30 Mubux -MO 70 Gripp 304 Charakterystyka wyrobu Narzędzia do wkręcania Otwór montażowy bardzo duża bardzo duża bardo duża duża bardo duża średnia duża Wytrzymałość na zrywanie bardo duża Dane techniczne Sprawdzona jakość; metody badań strona i 3 Ensat - samonacinająca wkładka gwintowana; wytrzymałość na zrywanie; montaż strona 4 do / / / / / / / / / 35 0 / strona 7 i strona strona strona strona strona strona strona strona strona i strona i 0 Narzędzia 0 / / / strona Montaż wkładek Ensat Montaż ręczny strona Montaż maszynowy strona 3 Szerszy opis

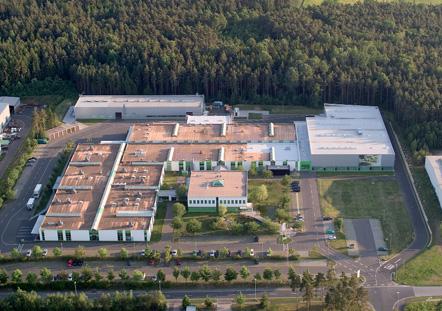

4 W naszej siedzibie w Amberg produkujemy wkładki gwintowane przy zastosowaniu racjonalnych metod produkcji. Wykwalifikowani i umotywowani fachowcy gwarantują stały i wysoki poziom jakości produkcji. Najważniejsza rzecz: sprawdzona jakość. Do dzisiaj wyprodukowano miliardy sztuk wkładek. Nowoczesne, automatyczne linie produkują przez całą dobę, precyzyjnie i z najwyższą jakością. Naszą sprawdzoną, mocną stroną jest racjonalna i ekonomiczna produkcja dużych serii. Nie straciliśmy przy tym elastyczności. Szybko usuwany wąskie gardła u naszych klientów i wykonujemy również małe serie części specjalnych. Nasz dobrze prowadzony magazyn umożliwia niezawodne i szybkie dostawy wyrobów produkowanych seryjnie. W ten sposób zapewniamy terminowość Państwa produkcji i zminimalizowanie kosztów magazynowania. System zarządzania jakością DEKRA. Certyfikacja według: ISO 00:00, nr rej / ISO/TS 4:00, nr rej / ISO 00:004, nr rej / Jesteśmy dumni z naszego stosunku ceny do oferowanych możliwości, który zjednał nam klientów na całym świecie. KerbKonus stał się znanym partnerem na rynkach światowych. W firmie KerbKonus jakość i środowisko są nadrzędną zasadą. Świadomość jakości stanowi nić przewodnią wszystkich czynności i usług, wykonywanych w przedsiębiorstwie. W KerbKonus żyjemy jakością. Jako przedsiębiorstwo przemysłu metalowego jesteśmy świadomi naszej odpowiedzialności w stosunku do środowiska i nasze technologie oraz nasz program produkcji są ukierunkowane na ochronę zasobów naturalnych i nieszkodliwość dla środowiska.

5 Technologie niezawodnych połączeń Sprawdzanie na stanowisku kontrolnym... Wkładki gwintowane są produkowane w KerbKonus w dużych liczbach sztuk. Często od tych małych elementów, takich jak np. uchwyty poduszek powietrznych, zależy bezpieczeństwo ludzi. Dlatego konsekwentnie sprawdzamy i kontrolujemy nasze wyroby według najsurowszych wytycznych. W przypadku szczególnie krytycznych zastosowań kontrolujemy każdą część na nowoczesnych stanowiskach kontrolnych. Dopiero potem jest ona wysyłana do Państwa. Metody kontroli Obciążalność wkładki gwintowanej zależy głównie od powierzchni płaszcza w elemencie konstrukcyjnym, obciążonej na ścinanie. Przez prawidłowy dobór wkładki gwintowanej uzyskuje się najwyższą niezawodność. Dzięki stosowaniu wypróbowanych, zbliżonych do warunków praktycznych metod kontroli (patrz tabela poniżej), przekazujemy konstruktorowi sprawdzone informacje, pozwalające opanować każdy, nawet egzotyczny przypadek zastosowania. W większości przypadków odbywa się to nawet przy użyciu standardowych wkładek gwintowanych. Siła zrywająca Siła zrywająca Siła zrywająca, dociskająca łeb śruba. śruba. śruba. Moment przekręcający śruba. podkładka DIN EN ISO 70 Moment obrotowy zrywający śruba. podkładka DIN EN ISO 70 stal hartowana Moment obrotowy zrywający przy dociskaniu łba śruba. podkładka DIN EN ISO 70 listwa stalowa hartowana Moment obrotowy przekręcający Obciążenie gwintu trzpienia na rozciąganie. Moment obrotowy przekręcający śruba. przedmiot macierzysty śruba. Otwór w przyporze Ø E+0, F śruba. podkładka DIN EN ISO 70 F stalowa listwa hartowana zabezpieczona przed obracaniem 3

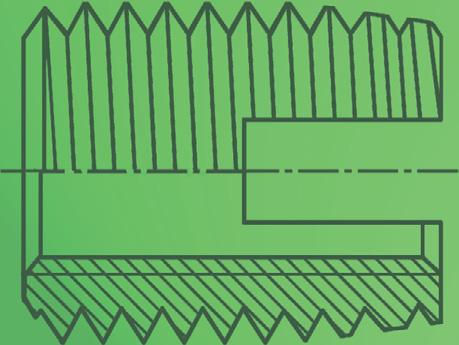

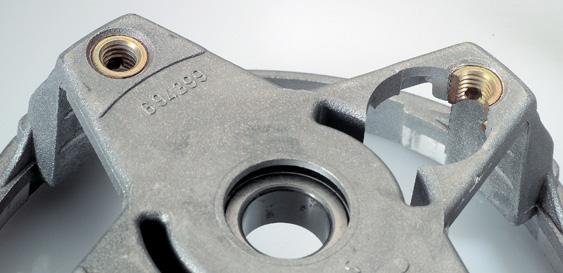

6 Ensat samonacinająca wkładka gwintowana... Ensat jest samonacinającą wkładką gwintowaną z gwintem m i zewnętrznym, z nacięciem nacinającym albo z otworami nacinającymi. Ciągłe doskonalenie naszych wyrobów doprowadziło do wprowadzenia istotnych ulepszeń w konstrukcji wyrobów. Są one chronione patentami krajowymi i zagranicznymi. Ensat -S 30 (z nacięciem nacinającym), jest zalecana dla większości przypadków zastosowań. W obszarze nacięcia nacinającego wkładka ta sprężynuje nieznacznie do wewnątrz w niektórych materiałach. W ten sposób uzyskuje się efekt pewnego rodzaju zabezpieczenia złącza śrubowego. Jeżeli efekt ten jest niepożądany, zalecamy zastosowanie Ensat-SB 307/30. Ensat -SB 307/30 (z otworami nacinającymi) została zaprojektowana dla materiałów trudno skrawalnych. Ma ona grubą ściankę, siła nacinająca jest rozłożona na trzy krawędzie skrawające. Dzięki małej długości, Ensat 307 nadaje się zwłaszcza do materiałów o małej grubości. Cienkościenna wkładka Ensat - SD/SBD Przewidziana do stosowania w szczególnych przypadkach geometrycznych (resztkowa grubość ścianki), jak również nadaje się do wkręcania na gwinciarkach (ten sam skok gwintu wewnętrznego i zewnętrznego). Wykonanie z nacięciem: 303. Wykonanie z trzema otworami: norma zakładowa 347/34 (patrz strona ). Ensat -SBS 337/33 z trzema komorami na wióry. Stosuje się je przede wszystkim tam, gdzie przy nacinaniu gwintu nie powinny wystąpić wióry (patrz strona ). Ensat -SBT 357/35 z zamkniętym dnem, dla dodatkowego uszczelnienia od dołu (patrz strona ) Przeznaczenie Wkładki Ensat stosuje się w całym przemyśle metalowym oraz w przemyśle przetwórstwa tworzyw sztucznych. Przemysł samochodowy i zakłady budowy samochodów ciężarowych Silnik, skrzynia biegów, wiele elementów z kooperacji, jak lusterka zewnętrzne, chłodnice, zderzaki itp. Budowa instalacji i urządzeń Połączenia kołnierzowe, urządzenia budowlane, palniki olejowe itp. Produkcja sprzętu gospodarstwa domowego i maszyn biurowych Odkurzacze, kamery, lampy słoneczne, wiertarki itp. Sprzęt elektryczny i laboratoryjny Kondensatory, instalacje silnoprądowe, radiowe i telefoniczne, sprzęt stomatologiczny. Technika wojskowa Czołgi, samoloty itp. Cechy wyrobów Wkładki Ensat posiadają dużą, skuteczną powierzchnię ścinania (E π B) i tym samym dużą wytrzymałość na zrywanie. Oznacza to, że zamiast naciętego gwintu M5 często wystarcza wkładka Ensat M4 (patrz strona 5). Wkładki Ensat są wkręcane w już gotowy element. Zaleta: znacznie większa wydajność maszyn odlewniczych; wyeliminowanie braków spowodowanych niewłaściwie odlanymi częściami; wyeliminowanie obecności piasku formierskiego w gwincie. Do wkręcenia wkładek Ensat wystarcza wstępnie odlany albo nawiercony otwór montażowy o normalnych tolerancjach. jest zawsze dokładnie pozycjonowany. Operacje gwintowania, a często również odłamywania czopów itd., konieczne w przypadku wkładek drutowych oraz droższe, zużywające się narzędzia (specjalne gwintowniki, sprawdziany wymiarów granicznych itd.) stają się zbędne przy stosowaniu wkładek systemu Ensat. Wkładki Ensat nie są wrażliwe na występowanie małych jam skurczowych. Zapobiegają szkodom, które mogą powstać wskutek zerwania gwintu. 4

7 Technologie niezawodnych połączeń Wkładki Ensat o dużej wytrzymałości na zrywanie, dzięki pokrywaniu się powierzchni nośnych gwintów... Połączenia z zastosowaniem wkładek gwintowanych Ensat umożliwiają stosowanie o wiele mniejszych wymiarów i tym samym uzyskanie konstrukcji o mniejszych nakładach materiałowych i o mniejszej masie. Na poniższym rysunku przedstawiono dwa połączenia śrubowe o tej samej odporności na zrywanie. Obciążenie kontrolne P[N] Pokrycie powierzchni nośnych gwintu zewnętrznego [%] Ensat Przedmiot macierzysty Ensat Przedmiot macierzysty Pokrycie powierzchni nośnych gwintów Średnica otworu 30% pokrycie powierzchni nośnych gwintu Średnica otworu 70% pokrycie powierzchni nośnych gwintu W przedmiocie z metalu lekkiego wkładka Ensat 30 osiąga prawie maksymalną wytrzymałość na zrywanie, przy tylko 30 % pokryciu powierzchni nośnej gwintów. Wytrzymałość na zrywanie Część macierzysta G Al Si (Cu) Ensat Stal utwardzana dyfuzyjnie i galwanizowana (30) (30) Obciążenie odpowiadające granicy plastyczności śruby. Wkładki Ensat mogą przenosić duże obciążenie. Przy zastosowaniu w metalach lekkich można np. osiągnąć wytrzymałość na zrywanie, większą niż granica plastyczności odpowiedniej śruby.. Wytrzymałość na zrywanie [N] Ensat 5

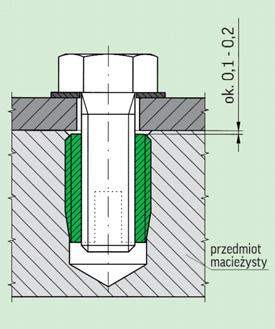

8 Wkładki Ensat w przedmiocie macierzystym... Zalecenia montażowe Wkładka Ensat powinna być osadzona o 0, do 0, mm głębiej. Po osadzeniu wkładka może być natychmiast poddawana obciążeniom. Jeżeli materiał elementu konstrukcyjnego pozwala na osiadanie wkładki pod wpływem obciążenia, wówczas wkładka Ensat może się przesuwać osiowo tylko o 0, do 0, mm. Oznacza to, że naprężenie wstępne w połączeniu gwintowym pozostaje w większej części zachowane i poluzowanie się połączenia pod wpływem obciążenia dynamicznego jest utrudnione. Średnica otworu [mm] Wartości orientacyjne dla Ensat 30 Materiał przedmiotu macierzystego Wkładka Ensat z gwintem m Stopy z metali lekkich Rm = wytrzymałość na rozciąganie [N/mm ] Mosiądz, brąz, metale nieżelazne Żeliwo HB = twardość Brinela [N/mm ] Pokrycie powierzchni nośnej gwintu około Cale Wartości orientacyjne dla Ensat 307/ /33 Zalecana średnica otworu, umożliwiająca łatwy montaż. Przy innych średnicach może być konieczne smarowanie Dane te mają jedynie charakter zaleceń i dotyczą wkładek ENSAT stalowych, hartowanych i ulepszanych. Sąsiednia tabela służy do określania zalecanej średnicy otworu, w zależności od materiału przedmiotu macierzystego oraz typu i rozmiaru wkładki Ensat. Przykład: Przedmiot macierzysty z metalu lekkiego (Rm = 0 N/mm ), gwint M, zalecana średnica otworu w przypadku Ensat -S 30:, do,4 mm Ensat -SB 307 / 30:, do mm W przypadku problemów technologicznych (np. bardzo zwiększone momenty obrotowe wkręcania) nic nie stoi z reguły na przeszkodzie, aby wybrać średnicę z następnej kolumny wyższych wartości. W przypadku wątpliwości zalecamy przeprowadzenie próby. Otwór montażowy Otwór montażowy może być wiercony albo już przewidziany w odlewie kształtowym. Pogłębienie otworu zaleca się w celu: Grubość materiału: Długość wkładki Ensat = najmniejsza dopuszczalna grubość materiału M. Głębokość otworu nieprzelotowego: Głębokość minimalna T patrz norma zakładowa, strony 7 do 0. Odległość od krawędzi: Najmniejsza, dopuszczalna odległość od krawędzi zależy od przewidzianego obciążenia i od sprężystości materiału, w który wkręcana będzie wkładka Ensat. M 0 W T uniknięcia poszarpania krawędzi otworu ułatwienia wkręcenia wkładki poniżej płaszczyzny ułatwienia rozpoczęcia nacinania otworu przez wkładkę Średnica otworu: Materiały odporne na obciążenia dynamiczne, twarde i kruche wymagają większego otworu niż materiały miękkie lub elastyczne. Zalecane wartości patrz tabela powyżej. Wartości zalecane dla metali lekkich: W 0, do 0, E Wartości zalecane dla żeliwa: W 0,3 do 0,5 E E = średnica zewnętrzna wkładki Ensat [mm]-

9 Technologie niezawodnych połączeń Wkładka gwintowana samonacinająca, gwint metryczny Ensat -S/SI 30 0 / 30 Wkładka gwintowana z nacięciem samonacinającym jest elementem złącznym zapewniającym uzyskanie połączeń śrubowych o wysokiej wytrzymałości, odpornych na zużycie i drgania, w materiałach o małej wytrzymałości na ścinanie. Nadaje się do montażu w następujących materiałach: - aluminium i stopy aluminium - stopy magnezu - żeliwo, mosiądz, brąz - duroplasty, termoplasty (z wyjątkiem termoplastów miękkich jak guma <0 Shore A) Numer artykułu druga grupa cyfr Ensat-SI Wkładkę Ensat można wkręcać za pomocą sześciokąta wewnętrznego, dzięki czemu skraca się czas montażu. Inne korzyści: prostsze narzędzia do wkręcania oraz urządzenia montażowe, w których potrzebne są tylko obroty prawe. Wkładkę Ensat można łatwo wykręcić z elementu konstrukcyjnego przed przekazaniem go do recyklingu. Rezultat: niższe koszty. Dostarczane w zakresie od M4 do M M M,5 M 3 M 3,5 M 4 M 5 M (a) M M M M M M M M 0 M M 4 M 7 M 30 4,5 4,5 5, zewnętrzny 0,5 0,5 0,5 0,75 0,75 Długość E P B Ensat-S 30 0 Ensat-SI Sześciokąt SW +0, druga grupa cyfr 00 3, 4, 4,,,3, Minimalna głębokość otworów nieprzelotowych T Przykład ustalania numeru artykułu Materiały Tolerancje Średnica otworu Uwaga Samonacinająca wkładka gwintowana Ensat-S z typoszeregu normy zakładowej 30 0, z gwintem m A = M5, stalowa, hartowana, ocynkowana i chromianowana na żółto: Ensat-S ; z sześciokątem m: Ensat-SI Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, ocynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.45 Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.4305 Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i rodzaje uszlachetnień na zapytanie ofertowe. ISO 7-m A: według ISO H zewnętrzny E: metryczny, tolerancje według normy zakładowej UNC, UNF, Whitworth albo gwint drobnozwojowy, patrz strona. Zalecane wartości średnic otworów patrz tabela, strona. M / M,5 nadają się tylko dla materiałów o małej wytrzymałości, ponieważ wytrzymałość na ścinanie wkrętów bez łba w narzędziach do wkręcania może być ewentualnie zbyt mała. Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

10 Wkładka gwintowana samonacinająca, gwint calowy Ensat -S 30 Wkładka gwintowana z nacięciem nacinającym i gwintem m Whitworth, UNC albo UNF. Numer artykułu cal zewnętrzny mm Długość mm Minimalna głębokość otworów nieprzelotowych A E P B Whitwortha B.S.4 Klasa tolerancji średnia /4 5/ 3/ 7/ / 5/ 0 T 7 UNC Unified Coarse Thread ANSI B./BS 0 Klasa tolerancji B /4-0 5/ - 3/ - 7/ - / - 5/ /4-5/ - 4 3/ - 4 7/ - 0 / - 0 5/ - 5,5 0 5,5 0 0,5 0,75 0,75 0,5 0,75 0, UNF Unified Fine Thread ANSI B./B 0 Klasa tolerancji B Przykład ustalania numeru artykułu Materiały Samonacinająca wkładka gwintowana Ensat-S z typoszeregu normy zakładowej 30, z gwintem m A = UNF /4", stalowa, hartowana, ocynkowana i chromianowana na żółto: Ensat-S Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.45 Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.4305 Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i rodzaje uszlachetnień na zapytanie ofertowe. Tolerancje ISO 7-m zewnętrzny E: metryczny, tolerancje według normy zakładowej Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

11 Technologie niezawodnych połączeń Wkładka gwintowana samonacinająca Ensat -SK 30 Wkładka gwintowana Ensat-SK 30 z nacięciem nacinającym i łbem jest samonacinającym elementem złącznym, zapewniającym uzyskanie połączeń śrubowych o wysokiej wytrzymałości, odpornych na zużycie i na drgania, w materiałach o małej wytrzymałości na ścinanie. Nadają się one do montażu w następujących materiałach: - stopy metali lekkich - żeliwo, mosiądz, brąz, metale nieżelazne - tworzywa sztuczne, tworzywa warstwowe - twarde gatunki drewna Łeb służy jako podstawa styków elektrycznych, do jednoczesnego zamocowania kilku części. Przy obciążeniu powodującym dociskanie łba, wytrzymałość na zrywanie jest istotnie większa. Numer artykułu A M 4 M 5 M M M,5 0,75,5,5,5 zewnętrzny Średnica Wysokość Długość Minimalna głębokość łba łba otworów nieprzelotowych E P E K B T 0 Przykład ustalania numeru artykułu Materiały Samonacinająca wkładka gwintowana Ensat-SK z łbem z typoszeregu normy zakładowej 30, z gwintem m A = M5, stalowa, hartowana, ocynkowana i chromianowanana na żółto: Ensat-SK Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i rodzaje uszlachetnień na zapytanie ofertowe. Tolerancje Średnica otworu ISO 7-m A: według ISO H zewnętrzny E: metryczny, tolerancje według normy zakładowej UNC, UNF, Whitwortha albo gwint drobnozwojowy na zapytanie ofertowe. Zalecane wartości średnic otworów patrz tabela, strona. Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

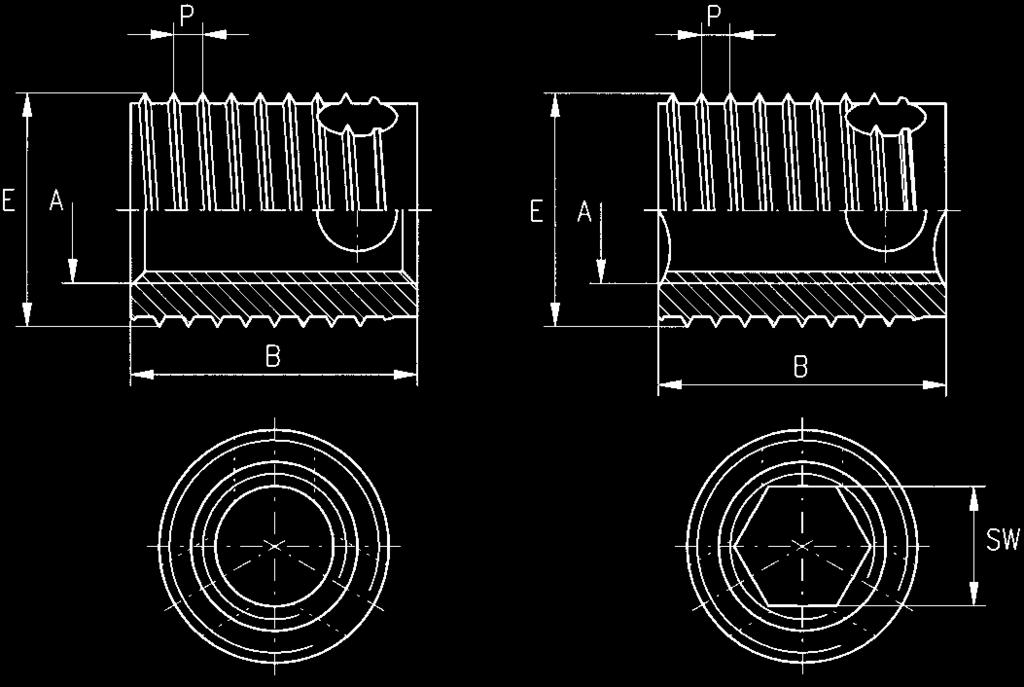

12 Wkładka gwintowana samonacinająca Ensat -SB/SBI / 307 i 30 0 / 30 Wkładka gwintowana Ensat-SB, z otworami samonacinającymi, jest samonacinającym elementem złącznym, zapewniającym uzyskanie połączeń śrubowych o wysokiej wytrzymałości, odporności na zużycie i na drgania, w materiałach o wyższej wytrzymałości na ścinanie. Nadają się do montażu w następujących materiałach: - aluminium i stopy aluminium - stopy magnezu - żeliwo, mosiądz, brąz - duroplasty, termoplasty (z wyjątkiem termoplastów o miękkości odpowiadającej gumie < 0 Shore A) Przykład ustalania numeru artykułu Wykonanie krótkie Wykonanie długie Materiały Tolerancje Numer artykułu druga grupa cyfr Średnica otworu Wykonanie specjalne A M 3 Ensat-SBI Wkładkę Ensat można wkręcać za pomocą sześciokąta wewnętrznego, dzięki czemu skraca się czas montażu. Inne korzyści: prostsze narzędzia do wkręcania oraz urządzenia montażowe, w których potrzebne są tylko obroty prawe. Wkładkę Ensat można łatwo wykręcić z elementu konstrukcyjnego przed przekazaniem go do recyklingu. Rezultat: niższe koszty. Dostarczane w zakresie od M4 do M M 3,5 M 4 M 5 M M M M M M 5,5 0 zewnętrzny specjalny Samonacinająca wkładka gwintowana Ensat-SB z typoszeregu normy zakładowej 307 0, z gwintem m A = M5, stalowa, hartowana, ocynkowana i chromianowana na żółto: Ensat-SB ; z sześciokątem m: Ensat-SBI Norma zakładowa 307 Norma zakładowa 30 Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.45 Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.4305 Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i rodzaje uszlachetnień na zapytanie ofertowe. ISO 7-m A: według ISO H zewnętrzny E: gwint specjalny, ze spłaszczonym dnem zwojów, tolerancje według normy zakładowej UNC, UNF, Whitwortha albo gwint drobnozwojowy na zapytania ofertowe. Zalecane wartości średnic otworów patrz tabela, strona. W przypadku zastosowań wrażliwych na obecność wiórów (np. urządzenia elektroniczne), również z trzema zamkniętymi otworami nacinającymi, tworzącymi komory na wióry. Norma zakładowa 337 / 33 - strona. Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks , 0, 0,,5,75 Długość E P B Ensat-SB / 30 0 Ensat-SBI 307 / Sześciokąt SW +0, druga grupa cyfr , 4, 4,,,3, - - Minimalna głębokość otworów nieprzelotowych T 7

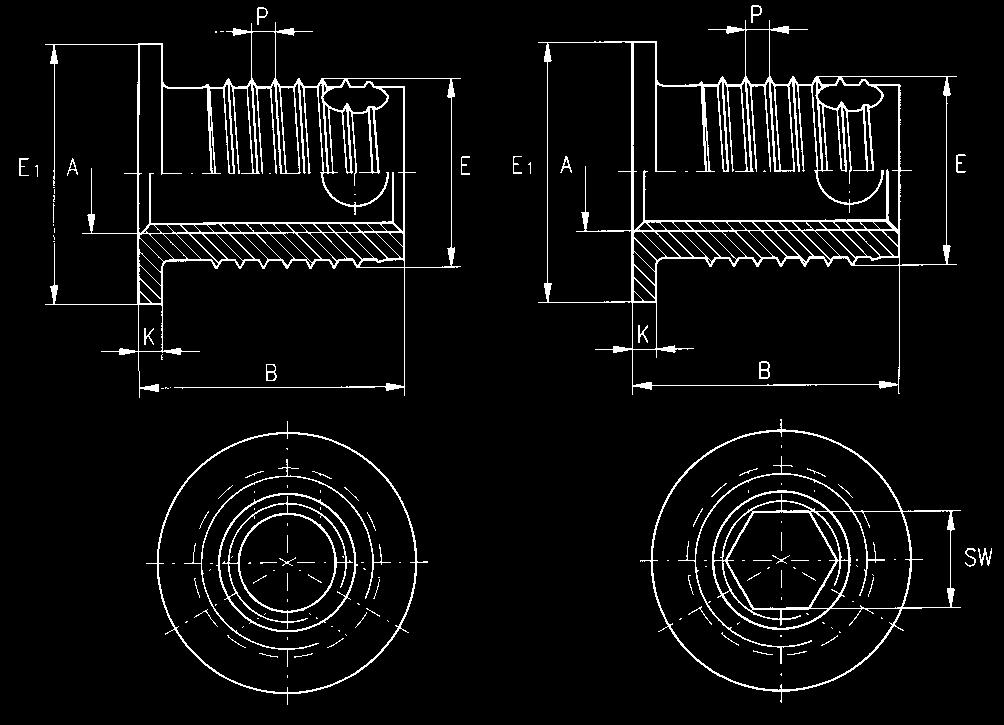

13 Technologie niezawodnych połączeń Wkładka gwintowana samonacinająca Ensat -SBK/SBKI 307 / i 30 / 30 3 Wkładka gwintowana Ensat-SBK, z otworami samonacinającymi i łbem, jest samonacinającym elementem złącznym, zapewniającym uzyskanie połączeń śrubowych o wysokiej wytrzymałości, odporności na zużycie i na drgania, w materiałach o małej wytrzymałości na ścinanie. Nadają się do montażu w następujących materiałach: - aluminium i stopy aluminium - stopy magnezu - żeliwo, mosiądz, brąz Numer artykułu druga grupa cyfr A M 5 M M M - duroplasty i termoplasty (z wyjątkiem termoplastów o miękkości odpowiadającej gumie < 0 Shore A) Łeb służy jako podstawa styków elektrycznych, do jednoczesnego zamocowania kilku części. Przy obciążeniu powodującym dociskanie łba, wytrzymałość na zrywanie jest istotnie większa. Ensat-SBKI Informacje na temat montażu i demontażu patrz strona. zewnętrzny specjalny E P,5 Średnica łba E Ensat-SBK 307 / 30 Ensat-SBKI / 30 3 Wysokość łba K Długość B,5,5,5,5,5 Sześciokąt SW +0, druga grupa cyfr ,,,3 Minimalna głębokość otworów nieprzelotowych T Przykład ustalania numeru artykułu Wykonanie krótkie Wykonanie długie Materiały Samonacinająca wkładka gwintowana Ensat-SBK z typoszeregu normy zakładowej 307, z gwintem m A = M5, stalowa, hartowana, ocynkowana i chromianowana na żółto: Ensat-SBK ; z sześciokątem m: Ensat-SBKI Norma zakładowa 307 Norma zakładowa 30 Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i rodzaje uszlachetnień na zapytanie ofertowe. Tolerancje Średnica otworu Wykonanie specjalne ISO 7-m A: według ISO H zewnętrzny E: gwint specjalny, ze spłaszczonym dnem zwojów, tolerancje według normy zakładowej UNC, UNF, Whitwortha albo gwint drobnozwojowy na zapytania ofertowe. Zalecane wartości średnic otworów patrz tabela, strona. Dla wkładek gwintowanych z komorą na wióry i łbem; Ensat-SBSK, 337 / 33, dostarczane od M5. Przykład: Ensat z łbem i zamkniętymi otworami nacinającymi, gwint M, długość,5 mm, ze stali, utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto = Ensat SBSK Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

14 Wkładka gwintowana Samonacinająca, z rowkiem zabezpieczającym Ensat -SBN 3 i 3 Specjalna wkładka gwintowana do przenoszenia szczególnie dużych obciążeń na skręcanie oraz drgań. Zabezpieczenie przed obróceniem zapewnia walcowy kołek karbowy według DIN EN ISO 740. (Średnica otworu wstępnego E 3, głębokość = B 3 + mm). Numer artykułu zewnętrzny specjalny Długość Minimalna głębokość otworów nieprzelotowych Kołek karbowy A E P B T B 3 E M 4 M 5 M M M M M M,5 0 0,,5, Przykład ustalania numeru artykułu Wykonanie krótkie Wykonanie długie Samonacinająca wkładka gwintowana Ensat-SBN z typoszeregu normy zakładowej 3, z rowkiem zabezpieczającym i gwintem m A = M5, stalowa, hartowana, cynkowana i chromianowana na żółto: Ensat-SBN Norma zakładowa 3 Norma zakładowa 3 Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Po uzgodnieniu: Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.45 Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.4305 Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i rodzaje uszlachetnień po uzgodnieniu. Materiał kołka karbowego: stal ocynkowana. Tolerancje Średnica otworu ISO 7-m A: według ISO H zewnętrzny E: gwint specjalny, ze spłaszczonym dnem zwojów, tolerancje według normy zakładowej UNC, UNF, Whitwortha albo gwint drobnozwojowy po uzgodnieniu. Zalecane wartości średnic otworów patrz tabela na stronie. Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

15 Technologie niezawodnych połączeń Wkładka gwintowana samonacinająca z komorami na wióry Ensat -SBS/SBSI / 337 i 33 0 / 33 Specjalna wkładka Ensat, opracowana przede wszystkim dla tych przypadków zastosowań, gdzie obecność wiórów powstających przy samoczynnym wcinaniu się - jest niepożądana i przy późniejszej pracy montowanego podzespołu - np. w elektronice - może spowodować szkodliwe następstwa. Trzy otwory nacinające, rozmieszczone na obwodzie, są ukształtowane w postaci pojemników na wióry. Wióry powstające podczas wkręcania osadzają się w nich i nie mogą przedostać się do wrażliwych części urządzenia. Numer artykułu druga grupa cyfr A Ensat-SBSI Wkładkę Ensat można wkręcać za pomocą sześciokąta wewnętrznego, dzięki czemu skraca się czas montażu. Inne korzyści: prostsze narzędzia do wkręcania oraz urządzenia montażowe, w których potrzebne są tylko obroty prawe. Wkładkę Ensat można łatwo wykręcić z elementu konstrukcyjnego przed przekazaniem go do recyklingu. Rezultat: niższe koszty. Dostarczane w zakresie od M4 do M M 3 M 3,5 M 4 M 5 M M M M M M 5,5 0 zewnętrzny specjalny 0, 0, 0,,5,75 Długość E P B Ensat-SBS / 33 0 Ensat-SBSI 337 / Sześciokąt SW +0, druga grupa cyfr , 4, 4,,,3, - - Minimalna głębokość otworów nieprzelotowych T 7 Przykład ustalania numeru artykułu Wykonanie krótkie Wykonanie długie Materiały Tolerancje Średnica otworu Wykonanie specjalne Samonacinająca wkładka gwintowana Ensat-SBS z gwintem m A = M5, stalowa, hartowana, cynkowana, chromianowana na żółto: Ensat-SBS ; z sześciokątem m: Ensat-SBSI Norma zakładowa 337 Norma zakładowa 33 Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.45 Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.4305 Numer artykułu (czwarta grupa cyfr) Mosiądz Numer artykułu (czwarta grupa cyfr) Inne materiały, wykonania i sposoby uszlachetniania po uzgodnieniu. ISO 7-m A: według ISO H zewnętrzny E: gwint specjalny, z spłaszczonym dnem zwojów, tolerancje według normy zakładowej UNC, UNF, Whitwortha albo drobnozwojowy po uzgodnieniu. Ze względu na ograniczoną pojemność komór na wióry, wybrać większą średnicę otworu. Zalecane wartości średnic otworów patrz tabela na stronie. Ensat z komorą na wióry i łbem; Ensat-SBSK, 337 / 33, dostarczana od M5. Przykład: Ensat z łbem i zamkniętymi otworami nacinającymi, gwint M, długość,5 mm, stalowa, utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto = Ensat SBSK Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

16 Cienkościenna wkładka gwintowana samonacinająca, z nacięciem nacinającym Ensat -SD 303 Władka gwintowana Ensat z nacięciem nacinającym. Nadaje się przede wszystkim do tworzyw sztucznych z cienkimi ściankami oraz do lekkich konstrukcji. Wykonanie to umożliwia przede wszystkim zastosowanie na Numer artykułu A M 3 M 3,5 M 4 M 5 M M M gwinciarkach, ponieważ skoki gwintów zewnętrznych i ch są identyczne. Przy stosowaniu wkładek cienkościennych w metalach decydująca jest zawsze wytrzymałość na rozciąganie lub 4, ,5 0, 0,7 0,,0,5 twardość materiału podłoża. W przypadkach krytycznych zalecane jest smarowanie przy użyciu odpowiednich środków, aby zapobiec pęknięciu wkładki cienkościennej. zewnętrzny Długość Średnica otworu montażowego Minimalna głębokość otworu (otwo- Stopy kruche Metale nieżelazne ry nieprzelotowe) E P B L T Przykład ustalania Samonacinająca, cienkościenna wkładka Ensat-SD z nacięciem z typoszeregu normy zakładowej 303, z numeru artykułu gwintem m A = M5, stalowa, hartowana, ocynkowana i chromianowana na żółto: Ensat-SD Materiały, tolerancje, gwinty patrz 30, strony 7 i ; materiały i po uzgodnieniu. 4, do 4,3 4,7 do 4, 5, do 5,7, do,7 7,5 do 7,, do,4, do,4 Cienkościenna wkładka gwintowana samonacinająca, z otworem nacinającym Ensat -SBD 347/34 Władka gwintowana Ensat z trzema otworami nacinającymi, w specjalnym wykonaniu cienkościennym i skróconym. Nadaje się przede wszystkim do tworzyw sztucznych o małej grubości ścianek i do lekkich konstrukcji. Numer artykułu A M 3,5 M 4 M 5 M M M M Wykonanie to umożliwia przede wszystkim zastosowanie gwinciarek, ponieważ skoki gwintów zewnętrznych i ch są identyczne. Przy stosowaniu wkładek cienkościennych w metalach, decydująca jest zewnętrzny specjalny E 5,5 P 0, 0,7 0,,5,75 zawsze wytrzymałość na rozciąganie lub twardość materiału podstawowego. W krytycznych przypadkach zalecane jest smarowanie odpowiednimi środkami, aby uniknąć pęknięcia wkładek cienkościennych. Długość B Norma zakładowa Średnica otworu montażowego w stopach, metalach nieżelaznych itp. 34 L 347 4,7 do 4, 5, do 5,7, do, 7,5 do 7,7,4 do,, do, do,5 7 Minimalna głębokość otworu T (otwory nieprzelotowe) Norma zakładowa 34 Wykonanie krótkie Norma zakładowa 347 Wykonanie długie Norma zakładowa 34 Materiały, tolerancje, gwinty patrz 307/30, strona ; materiały i po uzgodnieniu. Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

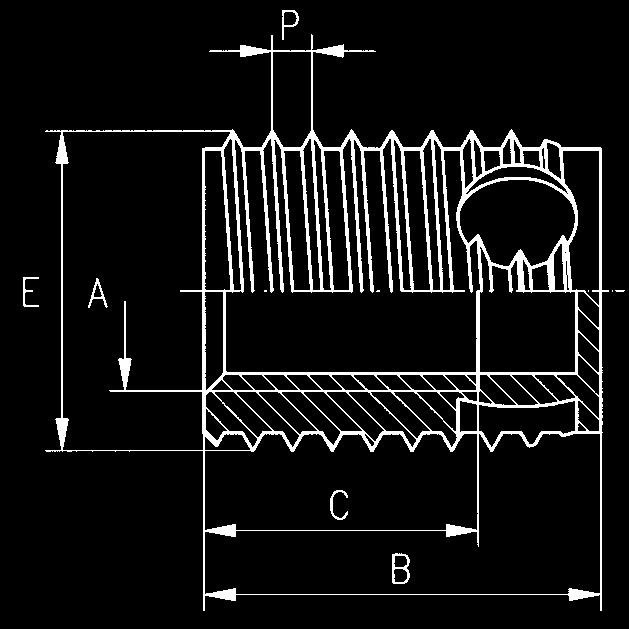

17 Technologie niezawodnych połączeń Wkładka gwintowana samonacinająca, z komorami na wióry i zamkniętym dnem Ensat -SBT i 35 0 Wkładka specjalna Ensat SBT została opracowana do tych zastosowań, gdzie wióry, powstające przy samoczynnym nacinaniu mogą stać się przyczyną usterek i podczas późniejszej pracy zainstalowanego podzespołu - np. elektroniki i mogą powodować poważne awarie. Trzy otwory nacinające, rozmieszczone na obwodzie, są ukształtowane jako pojemniki wiórów. Duże wióry, powstające podczas wkręcania, osadzają się w nich i nie mogą się przedostać do wrażliwych części urządzenia. Zamknięte dno zapobiega dodatkowo przenikaniu wiórów, które podczas wkręcania mogą wpaść do otworu montażowego - (w przypadku otworów nieprzelotowych). Numer artykułu zewnętrzny specjalny Długość Głębokość gwintu min. Minimalna głębokość otworów nieprzelotowych A E P B C T M 4 M 5 M M M M,5 0,,5,75 7 3, 4,5 4 4, 7, Przykład ustalania numeru artykułu Wykonanie krótkie Wykonanie długie Materiały Tolerancje Średnica otworu Samonacinająca wkładka gwintowana Ensat-SBT, z typoszeregu normy zakładowej 357 0, z gwintem m A = M5, stalowa, hartowana, cynkowana, chromianowana na żółto: Ensat-SBT Norma zakładowa 357 Norma zakładowa 35 Stal niehartowana Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, pasywowana na niebiesko Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynk / nikiel, pasywowana transparentnie Numer artykułu (czwarta grupa cyfr) Stal utwardzana dyfuzyjnie, cynkowana, chromianowana na żółto Numer artykułu (czwarta grupa cyfr) Stal nierdzewne.45 (M4 do M) Numer artykułu (czwarta grupa cyfr) Stal nierdzewna.4305 (M4 do M) Numer artykułu (czwarta grupa cyfr) Mosiądz (M4 do M) Numer artykułu (czwarta grupa cyfr) ISO 7-m A: według ISO H zewnętrzny E: gwint specjalny ze spłaszczonym dnem zwojów, tolerancja według normy zakładowej UNC, UNF, Whitworth albo gwint drobnozwojowy patrz strona. Ze względu na ograniczoną pojemność komór na wióry wybrać większą średnicę otworu. Orientacyjne wartości średnic otworów patrz tabela na stronie. Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

18 Mubux -Z wkładki gwintowane wtłaczane... Mubux-Z jest wtłaczaną wkładką gwintowaną stalową, hartowaną i cynkowaną, ze śrubowym wieńcem zębatym po stronie zewnętrznej. Do połączeń śrubowych w kształtkach z metali nieżelaznych - przeważnie w metalach lekkich, dla otworów nieprzelotowych i przelotowych. Montaż Mubux-Z wtłacza się łatwo w normalny otwór. Otwór montażowy wierci się albo wykonuje od razu w odlewie kształtowym. Mubux-Z wkłada się do otworu odsadzeniem prowadzącym skierowanym w dół. Stempel prasy powinien być gładki (ewentualnie polerowany), aby nie utrudniać ruchu obrotowego wkładki Mubux-Z przy wtłaczaniu. Cechy wyrobu Odporny na zużycie, hartowany i zabezpieczony przed korozją gwint o dostatecznej wytrzymałości na zrywanie. Szybkie i łatwe wtłaczanie bez użycia narzędzi specjalnych i bez operacji gwintowania. Wkładka gwintowana wtłaczana Mubux -Z 0 Do wykonywania obciążonych i odpornych na zużycie połączeń śrubowych w kształtkach z metali lekkich. Nadaje się do otworów przelotowych i nieprzelotowych. Numer artykułu Średnica zewnętrzna Długość Zalecana średnica Grubość ścianki otworu ) ) A E B L W M 4 M 5 7,7 7,7 ) Wartości zalecane. Pożądane jest przeprowadzenie próby w odpowiednim materiale.,, 7, 7,,4,4 Przykład ustalania numeru artykułu Materiały Tolerancje Wkładka gwintowana wtłaczana Mubux-Z z gwintem m A = M4, stalowa, hartowana, ocynkowana i chromianowana na żółto: Mubux-Z Stal, hartowana, ocynkowana, chromianowana na żółto A: według ISO H ISO 7-m Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

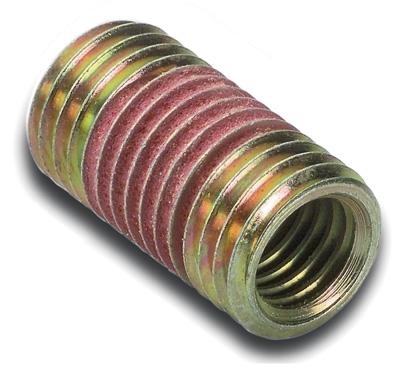

19 Technologie niezawodnych połączeń Mubux -MO wkładki gwintowane powlekane... Wkładka gwintowana Mubux-MO jest wykonana ze stali ocynkowanej, posiada gwint i zewnętrzny. Powierzchnia zewnętrzna jest pokryta środkiem precote 0. Mubux-MO stosuje się wszędzie tam, gdzie oprócz dużej obciążalności gwintu i wytrzymałości na zużycie wymagane jest osadzenie odporne na działanie drgań oraz bardzo dobre uszczelnienie. Mubux-MO nadają się do różnych materiałów, od tworzyw sztucznych do stali, dla małych grubości ścianek oraz materiałów szczególnie kruchych. Opis wyrobu niskie koszty montażu łatwy montaż bez drogich narzędzi specjalnych wymiana wkładki gwintowanej bez uszkodzenia części macierzystej Montaż. Wywiercić otwór montażowy.. Naciąć gwint przy użyciu dostępnych w handlu gwintowników. 3. Mubux-MO wkręcić przy użyciu normalnie używanych narzędzi, ręcznie, na urządzeniach półautomatycznych albo automatycznych. Wszystkie narzędzia i maszyny montażowe do wkładek Ensat można również stosować do wkładek Mubux-MO. Montaż z zastosowaniem wstępnego naprężenia zwiększa wartość momentu obrotowego luzowania. Ważne: Montowane części muszą być pozbawione zanieczyszczeń olejem i smarem. Powłoka precote 0 precote 0 jest powłoką wstępną, złożoną z małych kapsułek, zawierających akrylan. Przy wkręcaniu w gwint macierzysty następuje pęknięcie kapsułek i rozpoczyna się proces utwardzania płynnego tworzywa sztucznego. W ten sposób powstaje mocne i szczelne połączenie, odporne na działanie siły ręcznej po około 0 minutach i osiągające pełną wytrzymałość po upływie trzech godzin. Powłoka precote 0 jest dostępna w różnych kolorach. Inne warianty powłok, służących do zabezpieczania połączeń śrubowych i uszczelniania gwintów, są szerzej opisane w naszym informatorze nr 0.

20 Wkładka gwintowana powlekana za pomocą mikrokapsułek precote 0. Zalecane długości Mubux -MO 70 Do wykonywania nośnych i odpornych na zużycie połączeń śrubowych w kształtkach stalowych i z metali lekkich. Nadaje się do otworów przelotowych i nieprzelotowych. na całym obwodzie powleczona środkiem precote 0 Numer artykułu pierwsza grupa cyfr Przykład ustalania numeru artykułu Materiały Długość ) Numer artykułu Długości standardowe ) druga i trzecia zewnętrzny B B grupa cyfr A E A A A,5A A M 3 M 5 4,5 A M 4 M A M 5 M 7 7,5,5,5 A M M M M M M M M ) Tolerancja ±0,5 mm Wkładka gwintowana Mubux-MO z gwintem m A = M, długość B = mm, stalowa, ocynkowana i chromianowana na żółto, powleczona klejem precote 0, złożonym z mikrokapsułek: Mubux-MO Stal ocynkowana i chromianowana na żółto; na całym obwodzie powleczona środkiem precote 0 Numer artykułu Stal ocynkowana i chromianowana na żółto bez powłoki Numer artykułu Inne materiały po uzgodnieniu. Powłoka Zalecane długości Część macierzysta: wytrzymałość na ścinanie N/mm A: ISO H gwint zewnętrzny E: wkręcany w gwint zwykły. Powłoka wstępna na bazie akrylanu w mikrokapsułkach: precote 0. Maksymalny okres magazynowania 4 lata w temperaturze pokojowej. Śruba: klasa wytrzymałości (DIN) /.. Przykład Wytrzymałość części macierzystej na ścinanie około 0 N/mm, śruba M, klasa wytrzymałości. Zalecana długość: A = x mm = mm M 3 A A A A A A A A A A A M 4 A A A A A A A A A A A Zalecana długość M 5 A A A A A A A A A A A M /M /M M A A A A A A A A A A A A A A,5 A A A A A A A Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

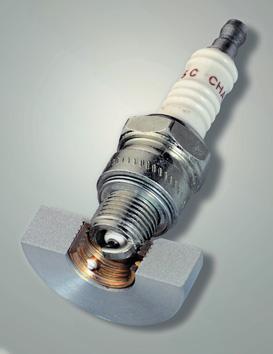

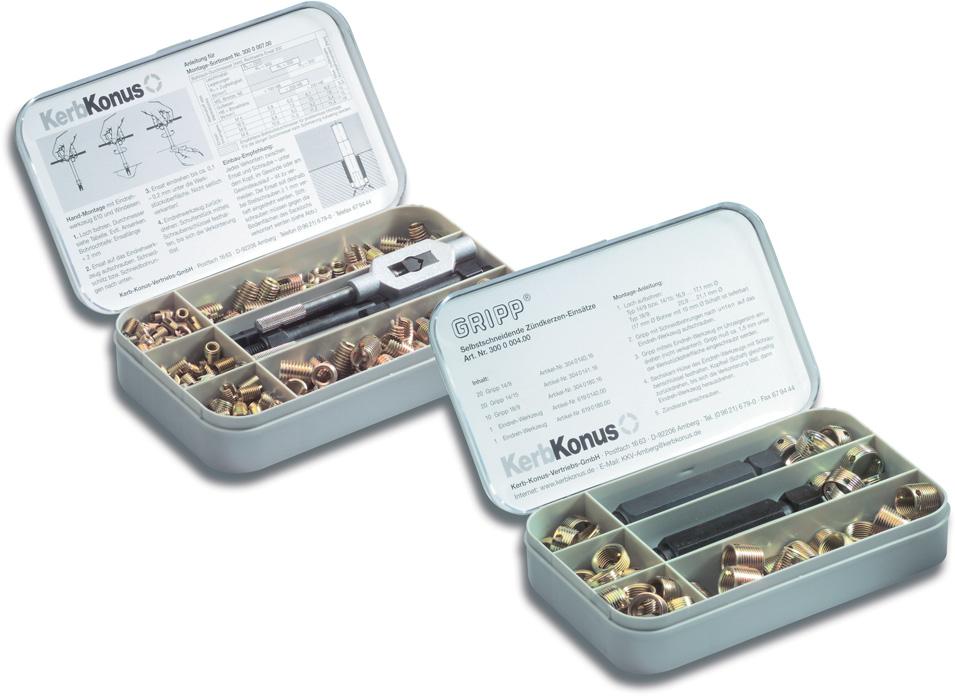

21 Technologie niezawodnych połączeń Naprawy gwintów przy użyciu Ensat i Gripp Wkładki Ensat nadają się bardzo dobrze do szybkiej naprawy zerwanych gwintów. Można zastosować ponownie śrubę tej samej wielkości. uzyskuje następnie wyraźnie większą wytrzymałość. Wkładki Gripp służą do naprawy zerwanych gwintów w otworach dla świec zapłonowych, w głowicach cylindrowych z metali lekkich. Wkładki Gripp montuje się tak jak wkładki Ensat, jednak wkręca się je głębiej, aż górna krawędź znajdzie się na głębokości około, mm pod powierzchnią głowicy cylindrowej. Wówczas pierścień uszczelniający świecy zapłonowej uzyskuje pełną skuteczność. Opakowania mini do indywidualnych zastosowań są dostępne w handlu z narzędziami, albo można je zamówić u producenta. Podstawowy asortyment wkładek Ensat Podstawowy asortyment zawiera 3 sztuk samonacinających wkładek gwintowanych Ensat-S 30, stalowych, utwardzanych dyfuzyjnie, cynkowanych, chromianowanych na żółto i posiadających gwint od M,5 do M. Asortyment wkładek montażowych Ensat Asortyment montażowy zawiera 70 sztuk samonacinających wkładek gwintowanych Ensat-S 30, stalowych, utwardzanych dyfuzyjnie, cynkowanych, chromianowanych na żółto, z gwintem m od M4 do M oraz narzędzia konieczne do montażu ręcznego (szerszy opis patrz strona ). Asortyment Gripp Asortyment wkładek Gripp został skompletowany specjalnie do naprawy zerwanych gwintów w otworach do montażu świec zapłonowych. Jest on dostarczany w komplecie z narzędziami do montażu ręcznego, w dwóch wielkościach gwintów: standard: M długie i krótkie uniwersalny: dodatkowo M

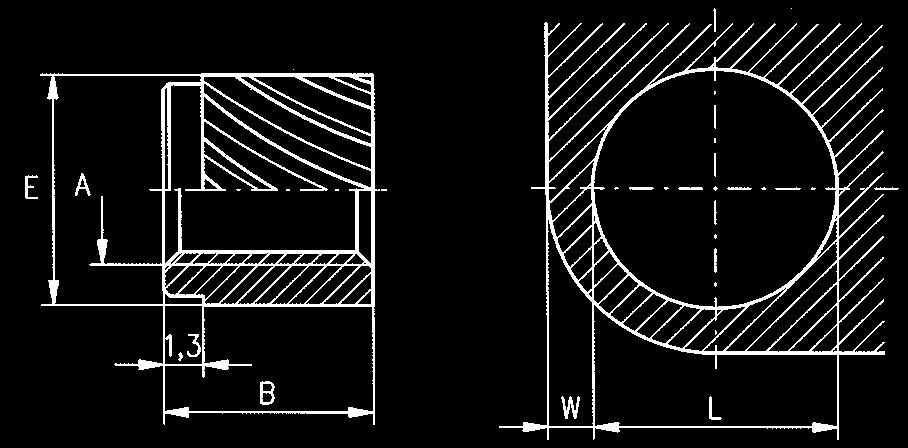

22 Wkładka gwintowana do otworów świec zapłonowych samonacinająca Gripp 304 Wkładka gwintowana Gripp z otworami nacinającymi jest samonacinającym elementem złącznym do naprawy zerwanych gwintów w otworach świec zapłonowych w głowicach cylindrów. Wkładki Gripp zwiększają przy tym wytrzymałość gwintu na zerwanie. Numer artykułu zewnętrzny specjalny Długość Średnica otworu ) A M M M P,5,5 DIN E P B L ,7,7,7,5,5,5 ) Zalecane wartości dla normalnych przypadków zastosowań. Odchyłki zależne od wytrzymałości stopu głowicy cylindrowej: ± 0, mm,0,0,0 Przykład ustalania numeru artykułu Materiały Wkładka do otworów świec zapłonowych z gwintem m A = M x,5 mm, długość B = mm, stalowa, hartowana, ocynkowana, chromianowana na żółto: Gripp Stal hartowana, cynkowana, chromianowana na żółto Narzędzia do wkręcania wkładek Gripp Norma zakładowa / Narzędzie do wkręcania ręcznego Numer artykułu Przeznaczenie dla wkładek Gripp Sześciokąt Wymiar pod klucz D Długość B B Narzędzie do wkręcania maszynowego Numer artykułu 000 Przeznaczenie dla wkładek Gripp Maksymalna średnica E 50 Długość B 7 square czworokąt flat E B Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks

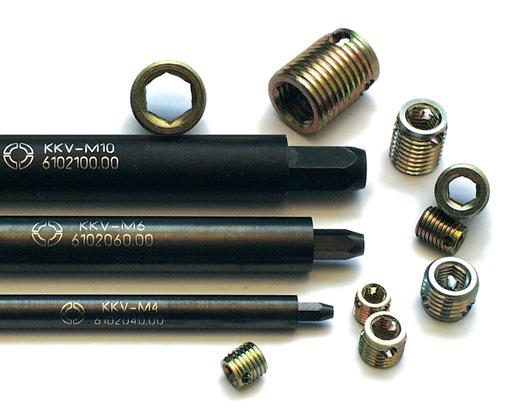

23 Technologie niezawodnych połączeń Właściwa długość wkrętu bez łba do wkładek Ensat z nacięciem nacinającym lub otworem nacinającym wynika ze skoku gwintu wewnętrznego (patrz też rysunek poniżej; P=skok gwintu wewnętrznego). Narzędzia do wkręcania wkładek Ensat... Narzędzie 0 do wkręcania równo z powierzchnią przedmiotu macierzystego Narzędzie dla położonych głębiej otworów montażowych Narzędzie do montażu ręcznego Narzędzie dla wkładek Ensat-SBI Czworokąt trzpień 4 kołek oporowy kulka 4 5 E F G 5 śruba ustalająca oznaczenie kolorowe E B E łożysko kulkowe tulejka 3 tulejka prowadząca 3 7 wkręt bez łba 7 B B B Regulacja albo wymiana wkrętu bez łba Tulejkę () ściągnąć z trzpienia () w kierunku do dołu. Poluzować śrubę ustalającą (5). Wkręcić albo wykręcić wkręt bez łba (7). Kolor żółty oznacza spłaszczenia przewidziane dla śrub ustalających. Przy montażu dokręcić równomiernie obie śruby (5). Włożyć łożysko kulkowe (). Nasunąć tulejkę (), aż kulki wejdą w przewidziane dla nich położenie. Prawidłowe działanie narzędzia wymaga, aby tulejka obracała się bardzo łatwo. Przy stosowaniu krótkich wkładek Ensat należy odpowiednio skrócić gwint narzędzia. Jeżeli wkładki Ensat mają być wkręcone głębiej niż 0, mm poniżej powierzchni macierzystego przedmiotu należy odkręcić tulejkę prowadzącą (3) z przodu. Średnica: 0, do 0, mm mniejsza niż średnica otworu montażowego dla wkładek Ensat. Przy montażu cienkościennych wkładek Ensat (strona ), należy stosować specjalne tulejki prowadzące (dostarczane na zamówienie). Wymiary [mm] Dla wkładek Ensat Narzędzie 0 Narzędzie Narzędzie ręczne Dla Narzędzie (maszynowe/ręczne) Wymiar wkładek Czworokąt Czworokąt pod klucz Czworokąt Nr art Wymiar Nr art Nr art Wymiar części Ensat -SI Nr art Wymiar pod klucz Dług. Dług. pod klucz odsadzonej Ensat -SBI Dług. pod klucz Trzpień Ø Withworth UNC UNF E E D B B E B D D B G F M , M M,5 Nr , M, M 3 Nr , M M 3,5 Nr , M 3, M , M , M 5 Nr , M , M / , M M 5/ , M M 3/ , ,5 M 00 0 M 7/ , ,5 M M / ,5 M M 5/ M M M M M M M M M M M M M Narzędzia 0 i są odpowiednie również do innych wymiarów gwintu, w obszarze kolorowych linii ograniczających, gdy wymieni się tulejkę prowadzącą i wkręt bez łba.

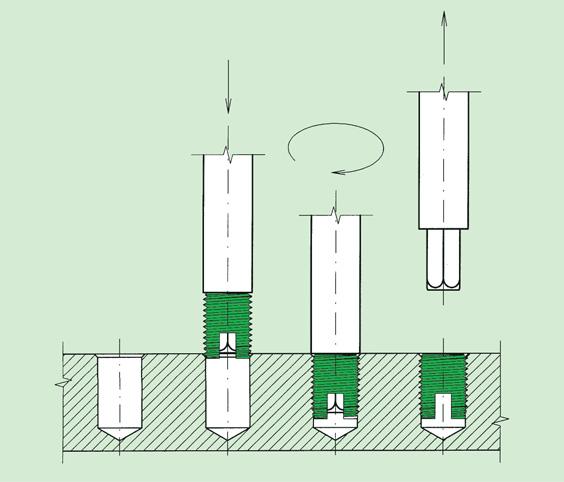

24 Ręczny montaż wkładek Ensat... Montaż ręczny z użyciem narzędzia do wkręcania i pokrętki: Przebieg wkręcania ręcznego Wkręcanie ręczne wykonuje się przy użyciu narzędzia do wkręcania 0, albo i pokrętki:. Wywiercić otwór: średnica (patrz strona ); ewentualnie pogłębić.. Wkręcić wkładkę Ensat na narzędzie do wkręcania, nacięciem nacinającym lub otworami nacinającymi w dół. Wkręcanie w stal Typ Ensat -S 30: Naciąć gwint przy użyciu gwintownika (najwyżej gwintownik nr ). Wkręt bez łba należący do narzędzia, wyregulować na całkowitą długość wkładki Ensat (narzędzie nie jest regulowane). Typ Ensat -SB 307 / 30: W stalach o wytrzymałości małej i średniej, wstępne nacinanie nie jest konieczne. Pomocnicze wkręcanie przy użyciu śruby i nakrętki: Montaż: Ensat z sześciokątem m 3. Wkręcić wkładkę Ensat na głębokość ok. 0, - 0, mm poniżej powierzchni przedmiotu macierzystego. Nie dopuścić do zukosowania! W przypadku narzędzi 0 i, obrotowa tulejka musi tak przylegać do widocznych na zewnątrz kołków oporowych, aby obracały one tulejkę w kierunku ruchu wskazówek zegara. 4. Wykręcić narzędzie do wkręcania. Narzędzia 0 albo samoczynnie oddzielają się przy tym od wkładki Ensat. W przypadku narzędzia trzeba przytrzymać część odsadzoną za pomocą klucza do śrub, aż dojdzie do odłączenia się skontrowania. Do wielkości M zalecamy stosowanie w stalach wkładek Mubux -M. Montaż wkładek Mubux -M Wstępnie naciąć gwint montażowy przy użyciu typowych gwintowników. Następnie wkręcać tak jak wkładki Ensat.

25 Technologie niezawodnych połączeń Montaż maszynowy... Przebieg wkręcania maszynowego. Dokładnie ustawić przedmiot, w który będzie wkręcana wkładka, aby otwór i wrzeciono maszyny były ustawione dokładnie współosiowo (nie mogą być zukosowane). Nastawić maszynę dokładnie na wymaganą głębokość wkręcania (ok. 0, do 0, mm poniżej powierzchni przedmiotu macierzystego).. Włączyć prawe obroty maszyny. Obrotowa tulejka zewnętrzna narzędzia musi tak przylegać do widocznych na zewnątrz kołków oporowych na początku procesu wkręcania, aby była przez nie obracana w kierunku ruchu wskazówek zegara. 3. Wprowadzić wkładkę Ensat w narzędzie (nacięciem nacinającym lub otworem nacinającym w dół) i przytrzymać przy wykonywaniu do 4 obrotów. Montaż maszynowy wykonuje się przy użyciu narzędzia do wkręcania 0 albo, które można montować w:. Gwinciarkach. Wiertarkach z możliwością włączania obrotów odwrotnych za pomocą głębokościomierza albo z zastosowaniem głowicy gwinciarskiej. Bez wkładu prowadzącego, bez posuwu. Ważne: nie przekraczać maksymalnie dopuszczalnego momentu obrotowego dokręcania! 3. Specjalnych urządzeniach ręcznych z ogranicznikiem głębokości i załączaniem obrotów przeciwnych. 4. Maszynach montażowych pojedynczych albo wielokrotnych z napędem pneumatycznym albo elektrycznym; półautomatyczne albo automatyczne, sterowane cyfrowo (CNC). Zalecane wartości prędkości obrotowej przy wkręcaniu w metale lekkie: Ensat Prędkość gwint obrotowa [min - ] M,5 / M M 4 / M M / M M / M M / M 0-00 M / M M / M M 7 / M Moment obrotowy M Maksymalnie dopuszczalny moment obrotowy jest zależny od:. Obciążalności osiowej wkrętu bez łba w narzędziu. Obciążalności wkładki Ensat na nacisk w kierunku osiowym. Zalecane wartości dla momentów obrotowych wkręcania Ensat M,5 Nm Ensat M 3,5 Nm Ensat M 4 5,5 Nm Ensat M 5 Nm Ensat M Nm Ensat M Nm Ensat M 40 Nm Ensat M 0 Nm Smarowanie Konieczne tylko w materiałach trudno skrawalnych. W metalach lekkich o średniej twardości: Olej chłodząco - smarujący, spirytus albo nafta. W metalach lekkich o dużej odporności na obciążenia dynamiczne i w żeliwie: Olej chłodząco - smarujący z dodatkiem pięciu do ośmiu procent dwusiarczku molibdenu. 4. Nacisnąć dźwignię maszyny, aż wkładka Ensat wetnie się w wiercony otwór. Dalsze wkręcanie następuje bez uruchamiania posuwu. 5. Włączyć ruch powrotny. Koniecznie zapobiegać twardemu uderzeniu narzędzia w przedmiot macierzysty. Grozi to pęknięciem narzędzia i wkładki Ensat. Poza tym może przy tym dojść do zniszczenia ciasnego osadzenia wkładki i do zmniejszenia wytrzymałości na zrywanie. Ewentualnie trzeba dostosować prędkość wkręcania do wymaganego czasu przełączenia. 3

26 Technologie niezawodnych połączeń KerbKonus - blisko klientów ze wszystkich branż, na całym świecie. Blisko klientów - oznacza to szybką reakcję na potrzeby klientów i szybkie opracowywanie rozwiązań w dziedzinie wymagających połączeń. Towarzyszenie klientom - nie jest to dla nas tylko puste słowo, ale ważny, strategiczny instrument. Nasi techniczni doradcy w dziale sprzedaży są na całym świecie w miejscu zastosowań wkładek i oferują Państwu doradztwo oparte na ugruntowanej wiedzy, zawsze w przypadku gdy chodzi o ekonomiczne zastosowanie niezawodnych, nowoczesnych technologii połączeń. Działalność doradcza jest koordynowana przez centralę w Amberg. Proszę do nas po prostu zatelefonować i uzgodnić termin.... w Niemczech Centrala Amberg Produkcja i sprzedaż Kerb-Konus-Vertriebs-GmbH Wernher-von-Braun-Straße 7 4 Amberg... i w świecie. Kerb-Konus Fasteners Pvt. ltd. Kolhapur/Indie Kerb-Konus UK Rugeley/Staffordshire Wielka Brytania K.K.V. Corporation Japan Kerb-Konus Espanola S. A. Osaka/Japonia Navalcanero/Madrid Hiszpania KKV AG Sattel/Szwajcaria Zakład produkcyjny Hadamar KKV Belgium Neigem/Belgia Precision Fasteners Inc. Somerset, New Jersey/USA KKV-Sofrafix Villeneuve D Asq Francja Kerb-Konus-Vertriebs-GmbH Postfach 0 Amberg Telefon Telefaks KKV-Amberg@kerbkonus.de strona internetowa Kerb-Konus Italia s.r.l. Mulazzano/Włochy Inne przedstawicielstwa zagraniczne w wielu krajach. Adresy na żądanie albo na stronie internetowej Ta publikacja podlega aktualizacji / Wydanie nr 0.0
