1 Technologie niezawodnych poła czeń y do cienkich kształtek Anchor Clifa Informacja techniczna Nr40

2 Technologia łączenia, opracowana przez firmę KerbKonus, jest dzisiaj stosowana w różnych branżach na całym świecie Najnowocześniejsze urządzenia produkcyjne zapewniają wysoką jakość i sprawne dostawy Własny Wydział Badań i Rozwoju opracowuje rozwiązania połączeń dla różnorodnych zastosowań, stawiających wysokie wymagania Ścisła współpraca międzynarodowa i wymiana doświadczeń zapewniają wysoki poziom rozwoju technicznego Samodzielne oddziały i przedstawicielstwa w wielu krajach czynią z nas niezawodnego partnera w dziedzinie technologii niezawodnych połączeń nasze wyroby i usługi w zależności od sposobu zamocowania w materiale, KerbKonus oferuje różne wykonania wkładek gwintowanych: samogwintujące wkładki gwintowane do stosowania w metalach, drewnie i tworzywach sztucznych; wkładki gwintowane do wtłaczania na zimno; wkładki gwintowane do wtłaczanie na ciepło albo metodą ultradźwiękową; wkładki gwintowane do wkręcania w gwint macierzysty; wkładki gwintowane do wnitowania Oprócz sprawdzonych od wielu lat i znajdujących różnorodne zastosowanie wkładek gwintowanych, firma KerbKonus oferuje również inne wyroby i usługi z zakresu technologii połączeń: system nitowania tłoczniczego cienkich kształtek; zabezpieczanie połączeń śrubowych; uszczelnianie gwintów; izolujące powłoki z tworzywa sztucznego Kerb-Konus-Vertriebs-GmbH Wernher-von-Braun-Straße 7 Gewerbegebiet Nord Amberg Telefon Telefaks KKV-Amberg@kerbkonusde Internet wwwkerbkonusde Know-how i wyroby firmy KerbKonus pozwolą rozwiązać każdy specjalistyczny problem z dziedziny techniki połączeń Szczegóły techniczne, dotyczące wyrobów firmy KerbKonus, znajdą Państwo również na naszej stronie internetowej: wwwkerbkonusde

3 Wkładki gwintowane do cienkich kształtek Wymiary Charakterystyka wyrobu Wkładki gwintowane firmy KerbKonus Otwór montażowy Moment obrotowy skręcający Dane techniczne Szerszy opis Sprawdzona jakość; metody badań strona 2 i 3 Anchor dziedziny zastosowania i charakterystyka wyrobów strona 4 do 5 Anchor - nakrętki do wnitowania M2 do M16 Wykonanie Wstępnie Duży strona 7 standardowe wytłoczony wiercony do Anchor - montaż Narzędzia strona 6 Anchor -Mini M2 do M8 Zmniejszenie masy i Wstępnie Średni strona 8 zapotrzebowania miejsca wytłoczony wiercony 721 do 738 Anchor -typ dla zbiorników M3 do M12 owany otwór Wstępnie Duży strona 9 nieprzelotowy wytłoczony wiercony 741 do 758 Clifa - nakrętki i kołki z gwintem do wtłaczania Dziedziny zastosowań, charakterystyka wyrobów i wskazówki montażowe strona 10 i 11 Clifa -M M2 do M10 Do metali Wstępnie Duży strona 12 wytłoczony wiercony do Clifa -P M3 do M6 Do metali Wstępnie Duży strona 13 wytłoczony wiercony do Clifa -AM M3 do M5 Tuleja dystansowa Wstępnie Duży strona14 do metali wytłoczony wiercony do Clifa -AL/-SL M2 do M5 Tuleja dystansowa Wstępnie Średni strona 15 dla tworzyw sztucznych wytłoczony wiercony do M3 do M5 Kołek wtłaczany do Clifa -ABO M3 do M5 Tuleja gwintowana Wstępnie Duży strona 16 wtłaczana, otwarta, wytłoczony wiercony do z sześciokątem Clifa -ABG M3 do M5 Tuleja gwintowana Wstępnie Duży strona 17 wtłaczana, otwarta, wytłoczony wiercony do z sześciokątem Clifa -SP/-SR/-SPD Do wtłaczania równo Wstępnie Średni strona 18 z powierzchnią wytłoczony wiercony M2,5 do M8 SP uzębienie duże do M3 do M8 SR uzębienie drobne do M2,5 do M8 SPD do blach cienkich do Clifa -SPG/SPS Do wtłaczania równo Wstępnie Średni strona 19 z powierzchnią wytłoczony wiercony M2,5 do M5 SPG do miejsc ciasnych do Ø 5 mm SPS z gwintem szybkiego mocowania do Clifa -SA/SAD M5 do M10 Do zwiększonych Wstępnie Duży strona 20 obciążeń wytłoczony wiercony do M5 do M8 Do blach cienkich do Clifa formularz zapytania ofertowego dla specjalnych wykonań wtłaczanych kołków Clifa strona 21 Clifa -AL z taśmy M2 do M5 Do tworzyw Wstępnie Średni strona 23 sztucznych wytłoczony wiercony 506 3

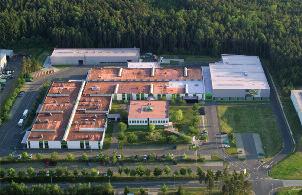

4 W naszej siedzibie w Ambergu produkujemy wkładki gwintowane przy zastosowaniu racjonalnych metod produkcji Wykwalifikowani i umotywowani fachowcy gwarantują stały i wysoki poziom jakości produkcji Najważniejsza rzecz: sprawdzona jakość Do dzisiaj wyprodukowano miliardy sztuk wkładek Nowoczesne, automatyczne linie produkują przez całą dobę precyzyjnie i z najwyższą jakością Naszą sprawdzoną, mocną stroną jest racjonalna i ekonomiczna produkcja dużych serii Nie straciliśmy przy tym elastyczności Szybko usuwamy wąskie gardła u naszych klientów i wykonujemy również małe serie części specjalnych Nasz dobrze prowadzony magazyn umożliwia niezawodne i szybkie dostawy wyrobów produkowanych seryjnie w ten sposób zapobiegamy przestojom u klientów i pozwalamy zminimalizować koszty magazynowania 2 DEKRA Certification zertifiziert System zarządzania jakością certyfikacja DEKRA według: ISO 9001:2008, nr rej /2 ISO/TS 16949:2009, nr rej /2 ISO 14001:2004, nr rej /2 Jesteśmy dumni z naszego stosunku ceny do oferowanych możliwości, który zjednał nam klientów na całym świecie KerbKonus stał się znanym partnerem na rynkach światowych W firmie KerbKonus jakość i środowisko są nadrzędną zasadą Świadomość jakości stanowi nić przewodnią wszystkich czynności i usług, wykonywanych w przedsiębiorstwie W KerbKonus żyjemy jakością Jako przedsiębiorstwo przemysłu metalowego jesteśmy świadomi swojej odpowiedzialności za środowisko Stosowane przez nas technologie oraz program produkcyjny zapewniają ochronę zasobów naturalnych i są przyjazne dla środowiska

5 Technologie niezawodnych poła czeń Sprawdzanie na stanowisku kontrolnym Wkładki gwintowane są produkowane w KerbKonus w dużych seriach Często od tych małych elementów, takich jak np uchwyty poduszek powietrznych, zależy bezpieczeństwo ludzi Dlatego konsekwentnie sprawdzamy i kontrolujemy nasze wyroby według najsurowszych wytycznych W przypadku szczególnie krytycznych zastosowań kontrolujemy każdą część na nowoczesnych stanowiskach kontrolnych Dopiero potem jest ona wysyłana do Państwa Metody kontroli Obciążalność wkładki gwintowanej zależy głównie od powierzchni pobocznicy w elemencie konstrukcyjnym, obciążonej na ścinanie Przez prawidłowy dobór wkładki gwintowanej uzyskuje się najwyższą niezawodność Dzięki stosowaniu wypróbowanych, zbliżonych do warunków praktycznych metod kontroli (patrz tabela poniżej), przekazujemy konstruktorowi sprawdzone informacje, pozwalające opanować każdy, nawet niezwykle rzadki przypadek zastosowania w większości przypadków odbywa się to nawet przy użyciu standardowych wkładek gwintowanych Siła zrywająca Siła wyciskająca Siła wywijająca obrzeże Siła wyciskająca Siła wywijająca obrzeże Śruba Śruba Moment obrotowy skręcający Moment obrotowy skręcający Moment obrotowy zrywający Moment obrotowy wywijający obrzeże Metoda badań A Metoda badań B Śruba Podkładka Śruba Podkładka Moment obrotowy skręcający Moment obrotowy skręcający Moment obrotowy wywijający obrzeże Moment obrotowy przekręcający Śruba Podkładka Stal hartowana Ø otworu Podkładka Śruba Listwa stalowa hartowana zabezpieczona przed obróceniem 3

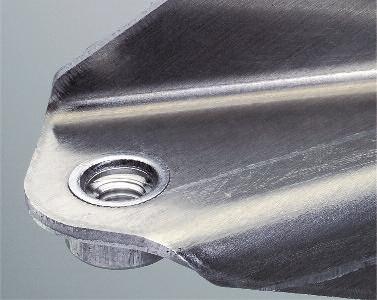

6 Nakrętki do wnitowania z połączeniem wielokarbowym Nakrętki do wnitowania Anchor są wkładkami gwintowanymi ze stali węglowej albo z nierdzewnej, mosiądzu albo metali lekkich Trzpień posiada pogłębienie i połączenie wielkokarbowe Anchor jest wnitowywana w cienkie kształtki ze wstępnie wytłoczonymi otworami montażowymi Wieniec zębaty trzpienia wcina się przy tym w ściankę otworu Dzięki temu powstaje bardzo mocne zamocowanie Specjalny kształt trzpienia i pogłębienie na powierzchni dolnej chronią gwint przed uszkodzeniem przy montażu w prawie wszystkich przypadkach zastosować przy próbach przeciążenia okazuje się, że Anchor jest osadzona mocno nawet jeszcze wtedy, gdy gwint jest całkowicie przekręcony Przeznaczenie Nakrętki do wnitowania Anchor znajdują uniwersalne zastosowanie Stwarzają wiele możliwości konstrukcyjnych: mocne połączenia śrubowe w przemyśle samochodowym, niezawodne mocowanie wrażliwych części elektronicznych itp Cechy wyrobu Anchor jest zabezpieczona przed obróceniem i może być obciążana z obu stron Anchor może być osadzana w elementach posiadających obrobioną powierzchnię i ocynkowanych Eliminuje to pracochłonne czyszczenie gwintów wewnętrznych i naprawę uszkodzeń powierzchni Przy wkręcaniu śruby, Anchor nie może zostać wyciśnięta Dzięki temu unika się trudnych do skalkulowania strat czasu nakrętki Anchor jest dokładny, zgodny ze sprawdzianem i odporny na zużycie Wkładka jest dokładnie spasowana i osadzona współosiowo, bez potrzeby stosowania szablonów albo innych przyrządów ustawczych Dane techniczne Normy zakładowe 701 do 758, strona 7-9 Na zamówienie: Specjalne nakrętki Anchor S z zabezpieczeniem gwintu wewnętrznego TufLok Zabezpieczona przed wypadnięciem powłoka z tworzywa sztucznego uniemożliwia samoczynne poluzowanie się śruby Dostarcza się również: Specjalne nakrętki Anchor-D ze środkiem uszczelniającym precote 5 na powierzchni przylegania 4

7 Technologie niezawodnych poła czeń Wymagania specjalne Nasze zalecenia Konstrukcja zmniejszająca masę i zapotrzebowanie miejsca Szczelny gwint Zamocowania dystansowe Funkcja podporowa i łożyskowa Osadzenie równo z powierzchnią blachy Szczególnie duże obciążenie (moment obrotowy / siły wyciskające) albo uszczelnienie pomiędzy nakrętką Anchor i blachą Jeżeli wystarczająca jest mniejsza wytrzymałość osadzenia, np w płytach z tworzywa sztucznego albo w płytach z metali miękkich Mini-Anchor o małych wymiarach zewnętrznych (norma zakładowa 721 do 738) Typ dla zbiorników, z gwintowanym otworem nieprzelotowym (norma zakładowa 741 do 758) Anchor o długości specjalnej Anchor bez gwintu wewnętrznego (wykonanie specjalne) Nakrętki Anchor osadzane przy zastosowaniu gwintownic z tarczą wahliwą lub gwintownic promieniowych (radialnych), albo nakrętki Anchor dla następnej, mniejszej grubości blachy Wybrać mniejszy otwór montażowy i osadzić nakrętkę Anchor przed zanitowaniem za pomocą stempla drążonego (albo w jednej operacji, przy użyciu złożonego narzędzia do osadzania i nitowania) Wcisnąć nakrętkę Anchor bez nitowania W przypadku płytek drukowanych można np wlutować również trzpień 5

8 Montaż nakrętek Anchor Montaż Rys 1 Rys 2 Rys 3 Otwór wytłoczyć albo wywiercić Włożyć nakrętkę Anchor i zanitować trzpień przy użyciu zwykłej nitownicy (rys 1 + 2): ręcznie; przy użyciu pneumatycznego młotka nitownika; przy użyciu zwykłej prasy; włożyć nakrętkę Anchor i zanitować przy użyciu nitownicy z tarczą wahliwą albo nitownicy promieniowej (radialnej); automatyczne doprowadzanie w narzędziach wielotaktowych; ze specjalnym, wysokowydajnym urządzeniem montażowym do produkcji wielkoseryjnej Wydajność do 50 sztuk / min; jeżeli wystąpi odkształcenie cienkich kształtek, zastosować nitownicę dwustronnego działania (rys 3) Materiał nitownic: stal 115 CrV3 (12210) Twardość: 58 do 62 HRc, trzpień 20 do 25 HRc Nitownica Sprężyna śrubowa Anchor Podparcie materiału od strony nakrętki Anchor Korpus naciskowy Blacha Nacisk P przy nitowaniu maszynowym (nakrętka Anchor stalowa) M 2 / ca 15 do 27 kn 20 do 30 kn 22 do 42 kn M 6 30 do 54 kn M 8 45 do 81 kn M do 97 kn M 12 - M do 160 kn Wymiary nitownic (rys 2): Artykuł nr 401 Artykuł nr 421 dla nakrętek Anchor i typu dla zbiorników dla nakrętek Mini-Anchor E1 R1 R2 E2 E E1 R1 R2 E2 E M 2 4,3 0,6 0,5 7,1 12 2,4 0,6 0,5 4,8 12 M 2,5 / 4,3 0,6 0,5 7,1 12 3,2 0,6 0,5 5,5 12,5 / 5,3 0,7 0,5 8,7 12 4,3 0,6 0,5 7,1 12 6,7 0,9 0,5 10,3 16 5,3 0,6 0,5 8,7 12 M 6 8,0 1,0 0,6 11,9 16 6,5 0,6 0,6 10,3 12 M 8 11,1 1,1 0,6 15,5 20 8,5 0,6 0,5 11,5 12 M 10 13,5 1,2 0,6 18, M 12 - M16 17,1 1,4 0,6 22,

9 Technologie niezawodnych poła czeń Nakrętka do wnitowania z połączeniem wielokarbowym Anchor do Kształtka Anchor jest nakrętką do wnitowania, umożliwiającą tworzenie połączeń śrubowych zabezpieczonych przed wypadnięciem i obróceniem oraz umożliwiających stosowanie obustronnego obciążenia w cienkościennych przedmiotach macierzystych (grubość od 0,5 do 5 mm) Anchor nadaje się do cienkościennych kształtek ze - stali; - metali lekkich; - metali nieżelaznych; - tworzywa sztucznego Nr art pierwsza Dla grubości blachy M 0,5 to 0,6 1) 0,7 1) 0,8 1) 0,9 to 1,0 1) 1,1 to 1,3 1) 1,4 to 1,6 1) 1,7 to 1,9 2) 2,0 to 2,2 2) 2,3 to 2,5 2) 2,6 to 2,8 2) 2,9 to 3,1 2) 3,2 to 3,4 2) 3,5 to 3,7 2) 3,8 to 4,0 2) 4,1 to 4,3 2) 4,4 to 4,6 2) 4,7 to 4,9 2) 5,0 2) Nr art druga i trzecia wewnętrzny A E K L + 0,1 M 2 M 2,5,5 M 6 M 8 M10 M12 M14 M16 Średnica zewnętrzna 8,0 8,0 8,0 9,5 9,5 11,0 12,5 1 19,0 25,4 25,4 25,4 Wysokość nakrętki 3,2 3,2 3,2 3,8 3,8 4,4 5,7 6,4 7,6 10,2 10,2 10,2 7,0 7,0 8,4 9,7 13,2 15,5 19,6 19,6 19,6 Zalecana średnica otworu Pierwsza dotyczy nitowania normalnego; w przypadku problemów z osadzeniem równo z powierzchnią (przedmioty z blachy o wysokiej wytrzymałości lub blachy nierdzewnej) zaleca się stosowanie szyjek o długości przewidzianej dla następnej, mniejszej grubości materiału! 1) Odsadzenie zatoczone pod kątem 20 2) Odsadzenie splanowane Przykład ustalania Nakrętka do wnitowania Anchor z łączeniem wielokarbowym i gwintem wewnętrznym M5 numeru artykułu Stal niehartowana, nieuszlachetniona dla blachy o grubości (stal) 2 mm: Anchor Stal niehartowana, nieuszlachetniona dla blachy o grubości (stal stopowa 2 mm: Anchor albo blacha stalowa o wysokiej wytrzymałości) Materiały Stal niehartowana, powierzchnia bez uszlachetnienia Nr art (czwarta ) 100 Stal niehartowana, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Stal niehartowana, cynkowana, chromianowana na żółto Nr art (czwarta ) 120 Stal niehartowana, cynk / nikiel, pasywowana transparentnie Nr art (czwarta ) 143 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Metal lekki Nr art (czwarta ) 700 Mosiądz Nr art (czwarta ) 800 Inne materiały (np stal węglowa, klasa wytrzymałości 8) i inne wykonanie (np wysokość nakrętki albo długość szyjki dla innych grubości blach) na zamówienie wewnętrzny A: wg ISO 6H Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

10 Nakrętka do wnitowania z połączeniem wielokarbowym - toczona - Anchor -Mini do Anchor-Mini jest nakrętką do wnitowania, umożliwiającą tworzenie połączeń śrubowych zabezpieczonych przed wypadnięciem i obróceniem oraz umożliwiających stosowanie obustronnego obciążenia w cienkościennych przedmiotach macierzystych (grubość od 0,5 do 5 mm), Nr art pierwsza ,5 0,6 1) 0,7 1) 0,8 1) 0,9 1,0 1) 1,1 1,3 1) 1,4 1,6 1) 1,7 1,9 2) 2,0 2,2 2) 2,3 2,5 2) 2,6 2,8 2) 2,9 3,1 2) 3,2 3,4 2) 3,5 3,7 2) 3,8 4,0 2) 4,1 4,3 2) 4,4 4,6 2) 4,7 4,9 2) 5,0 2) wykonaną ze - stali; - metali lekkich; - metali nieżelaznych; - tworzywa sztucznego Anchor-Mini pozwala na szczególne zmniejszenie masy i oszczędność miejsca, dzięki niewielkim wymiarom zewnętrznym M 2 M 2,5,5 M 6 M 8 5,0 5,5 5,5 7,0 7,0 8,5 10,0 12,0 2,3 2,8 2,8 3,2 3,2 3,8 5,1 6,5 Dla uzyskania optymalnej wytrzymałości zaleca się montaż przy użyciu nitownicy z tarczą wahliwą albo nitownicy promieniowej Pierwsza dotyczy nitowania normalnego; dla osadzania równo z powierzchnią (np przez zastosowanie nitownic z tarczą wahliwą) zaleca się stosowanie szyjek o długości przewidzianej dla następnej, mniejszej grubości blachy 1) Odsadzenie zatoczone pod kątem 20 2) Odsadzenie splanowane Kształtka Dla grubości Nr art Średnica Wysokość Zalecana średnica blachy druga i trzecia wewnętrzny zewnętrzna nakrętki otworu M A E K L +0,05 3,5 4,2 4,2 5,5 5,5 6,5 7,7 9,7 Przykład ustalania Nakrętka do wnitowania Anchor z łączeniem wielokarbowym i gwintem wewnętrznym M5 numeru artykułu Stal niehartowana, nieuszlachetniona dla blachy o grubości (stal) 2 mm: Anchor Stal niehartowana, nieuszlachetniona dla blachy o grubości (stal stopowa 2 mm: Anchor albo blacha stalowa o wysokiej wytrzymałości) Materiały Stal niehartowana, powierzchnia bez uszlachetnienia* Nr art (czwarta ) 100 Stal niehartowana, cynkowana, pasywowana na niebiesko* Nr art (czwarta ) 110 Stal niehartowana, cynkowana, chromianowana na żółto* Nr art (czwarta ) 120 Stal niehartowana, cynk / nikiel, pasywowana transparentnie* Nr art (czwarta ) 143 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Metal lekki Nr art (czwarta ) 700 Mosiądz Nr art (czwarta ) 800 Inne materiały, wykonania i rodzaje uszlachetnień powierzchni na zamówienie * Od wielkości zamówienia min szt: dostarczana również jako kształtka formowana na zimno w rozmiarze M4 i M5 Inne wymiary gwintu wewnętrznego na zamówienie wewnętrzny A: wg ISO 6H 8 Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

11 Technologie niezawodnych poła czeń Nakrętka do wnitowania z połączeniem wielokarbowym Anchor -typ do zbiorników do Anchor typ do zbiorników są Nakrętki Anchor nadają się do nakrętkami do wnitowania, cienkościennych kształtek ze z gwintowanym otworem stali, z metali lekkich; metali nieprzelotowym (gwint uszczelniony), nieżelaznych i tworzywa umożliwiającymi tworzenie połączeń sztucznego śrubowych, zabezpieczonych przed wypadnięciem i obróceniem, w cienkościennych przedmiotach macierzystych (grubość od 0,5 do 5 mm) Kształtka Nr art pierwsza Dla grubości blachy M 0,5 0,6 1) 0,7 1) 0,8 1) 0,9 1,0 1) 1,1 1,3 1) 1,4 1,6 1) 1,7 1,9 2) 2,0 2,2 2) 2,3 2,5 2) 2,6 2,8 2) 2,9 3,1 2) 3,2 3,4 2) 3,5 3,7 2) 3,8 4,0 2) 4,1 4,3 2) 4,4 4,6 2) 4,7 4,9 2) 5,0 2) Nr art druga i trzecia wewnętrzny A E K,5 M 6 M 8 M10 M12 Średnica zewnętrzna 8,0 9,5 9,5 11,0 12,5 1 19,0 25,4 8,5 9,0 9,0 10,0 10,5 12,0 13,5 19,0 L + 0,1 7,0 7,0 8,4 9,7 13,2 15,5 19,6 Głębokość gwintu min Pierwsza dotyczy nitowania normalnego; dla osadzania równo z powierzchnią (np przez zastosowanie nitownic z tarczą wahliwą) zaleca się stosowanie szyjek o długości przewidzianej dla następnej, mniejszej grubości blachy 1) Odsadzenie zatoczone pod kątem 20 2) Odsadzenie splanowane Wysokość nakrętki Zalecana średnica otworu C 3,0 4,0 4,0 5,0 5,5 5,5 7,0 Przykład ustalania Nakrętka do wnitowania Anchor z łączeniem wielokarbowym i gwintem wewnętrznym M5 numeru artykułu Stal niehartowana, nieuszlachetniona dla blachy o grubości (stal) 2 mm: Anchor Stal niehartowana, nieuszlachetniona dla blachy o grubości (stal stopowa 2 mm: Anchor albo blacha stalowa o wysokiej wytrzymałości) Materiały Stal niehartowana, powierzchnia bez uszlachetnienia Nr art (czwarta ) 100 Stal niehartowana, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Stal niehartowana, cynkowana, chromianowana na żółto Nr art (czwarta ) 120 Stal niehartowana, cynk / nikiel, pasywowana transparentnie Nr art (czwarta ) 143 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Metal lekki Nr art (czwarta ) 700 Mosiądz Nr art (czwarta ) 800 Inne materiały, wykonania i rodzaje uszlachetnień powierzchni na zamówienie (np stal węglowa, klasa wytrzymałości 8) wewnętrzny A: wg ISO 6H Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

12 Clifa Nakrętki do wtłaczania / kołki z gwintem wtłaczane Nakrętki do wtłaczania Clifa i kołki z gwintem Clifa są wkładkami gwintowymi stalowymi o specjalnym kształcie trzpienia lub łba Nakrętki do wtłaczania Clifa i kołki Clifa są również dostarczane w wykonaniu ze stali nierdzewnej, a nakrętki także z metali lekkich Zakres zastosowania Nakrętki wtłaczane Clifa i kołki Clifa służą do mocowania części różnych urządzeń, jako tuleje i kołki dystansowe w tworzywach sztucznych, np w płytkach drukowanych itp Charakterystyka wyrobów Wkładki gwintowane Clifa są wtłaczane w kształtki posiadające wstępnie wytłoczone otwory montażowe Materiał z obszaru ścianki otworu pływa przy tym w zębaty wieniec lub w pierścieniowy rowek wkładek gwintowanych Clifa Dzięki temu powstaje trwałe połączenie W jednej operacji można wtłoczyć kilka wkładek Clifa Śrubę mocującą wkręca się zasadniczo z przeciwnej strony Clifa są zabezpieczone przed obróceniem, odporne na zużycie i przenoszą wysokie obciążenia Mają niewielkie wymiary zewnętrzne, co pozwala na zmniejszenie zapotrzebowania miejsca i masy oraz posiadają estetyczny kształt jest odporny na zużycie, dokładnie wykonany i zgodny ze sprawdzianem Przy wkręcaniu śruby nie dochodzi do wypchnięcia wkładki Dla blachy o grubości poniżej 1,0 mm: kołki wtłaczane dla blach cienkich Dane techniczne Normy zakładowe Clifa Strony 11 do 20 Wysokowydajne przyrządy montażowe, zapewniające krótkie czasy taktów w produkcji wielkoseryjnej, są dostarczane na zamówienie 10

13 Technologie niezawodnych poła czeń Montaż elementów Clifa Montaż Przykłady montażowe Otwór montażowy jest wytłaczany albo wiercony, jednak nie oczyszcza się go z zadziorów i jest pozbawiony pogłębienia W przypadku otworów wytłaczanych, nakrętka Clifa jest wciskana od strony zadziorów pozostałych po wytłoczeniu otworu Wtłaczanie odbywa się na zwykłej prasie o regulowanym ciśnieniu, aż powierzchnia obsadzenia nakrętki wtłaczanej Clifa przylgnie mocno do powierzchni blachy Łeb kołka Clifa SP/SPD/SPG/SPS musi być całkowicie wpuszczony i musi pokrywać się z górną powierzchnią blachy Należy unikać jednostronnego i zbyt dużego nacisku oraz ukośnej powierzchni przylegania Nakrętki wtłaczane Clifa Kołki wtłaczane Clifa-SP Wymagania specjalne Nasze zalecenia Mała wysokość nakrętki Zamocowania dystansowe w metalach Zamocowania dystansowe w tworzywach sztucznych Kołek z gwintem dla blach o grubości poniżej 1,0 mm Kołek z gwintem dla dużych sił powodujących wywinięcie obrzeża Kołek z gwintem dla włóknin utwardzanych żywicą epoksydową Kołek z gwintem dla mniejszej siły montażowej Clifa-M (norma zakładowa do 503 0) Clifa-AM (norma zakładowa do 525 8) Clifa-AL (norma zakładowa do 525 6) Clifa-SPD (norma zakładowa 5 2) Clifa-SA (norma zakładowa do 534 4) Clifa-SL (norma zakładowa do 518 7) Clifa-SR (norma zakładowa 5 1) 11

14 Nakrętka wtłaczana samonitująca - toczona - Clifa -M do Nakrętki wtłaczane Clifa służą do wykonywania połączeń śrubowych odpornych na zużycie, o dużej wytrzymałości, w kształtkach cienkościennych o grubości powyżej 0,8 mm, wykonanych ze - stali; - metali lekkich; - metali nieżelaznych (do twardości HRB 80) Zakotwienie w przedmiocie macierzystym następuje podczas wtłaczania M2 M5 M6 e M8 M10 Nr art pierwsza Dla grubości blachy M 0,8 1,0 1,1 1,4 1,5 2,3 powiżej 2,4 1,0 1,3 1,4 2,3 2,4 3,2 powiżej 3,3 2,4 3,2 3,3 6,3 powiżej 6,4 S 0,7 1,0 1,3 2,2 1,0 1,35 2,2 3,0 2,2 3, M 2 M 2,5 M3 M4 M5 M6 M8 M10 7,0 8,0 9,0 11,0 12,5 15,0 Przykład ustalania Samonitująca nakrętka wtłaczana Clifa-M z gwintem wewnętrznym M3, ze stali hartowanej, numeru artykułu cynkowana i chromianowana, dla blachy o grubości 1,8 mm: Clifa Materiały Stal hartowana, cynkowana, chromianowana na żółto* Nr art (czwarta ) 100 Stal hartowana, cynkowana, pasywowana na niebiesko* Nr art (czwarta ) 110 Stal hartowana, cynk / nikiel, pasywowana transparentnie* Nr art (czwarta ) 143 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Metal lekki Nr art (czwarta ) 700 Wysokość trzpienia maks Nr art druga i trzecia 1,6 1,6 1,6 2,4 2,4 4,4 6,7 4,2 4,2 4,75 5,4 6,35 8,75 10,5 12,7 Inne rodzaje uszlachetnień powierzchni albo kształty specjalne (np tuleje dystansowe) na zamówienie Tulejki dystansowe patrz strona 14 Średnica Wysokość Tolerancja zewnętrzna nakrętki średnicy otworu: +0,05 A E K L W wewnętrzny Odstęp minimalny *Od wielkości zamówienia min szt: dostarczana również jako kształtka formowana na zimno w wielkości M3 i M10 Inne wymiary gwintu wewnętrznego na zamówienie 2,9 2,9 3,6 3,8 3,8 4,6 4,8 4,8 wewnętrzny A: wg ISO 6H Nacisk wtłaczania jako wartość orientacyjna dla doboru prasy Dla kształtek wykonanych ze: Clifa M 2 / M 2,5 M 6 M 8 M Stali 15 kn 17 kn 20 kn 25 kn 37 kn 40 kn 50 kn Wymagany nacisk należy określić doświadczalnie Dla innych gatunków materiałów i przy innym stanie powierzchni może być konieczny większy nacisk Maksymalne pasowanie mocno wciskane przy dokładnym zachowaniu zalecanej średnicy otworu i tolerancji 12 Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

15 Technologie niezawodnych poła czeń Nakrętka wtłaczana samonitująca - formowana na zimno - Clifa -P do Nakrętki wtłaczane Clifa-P służą do wykonywania połączeń śrubowych odpornych na zużycie w kształtkach cienkościennych o grubości powyżej 0,8 mm M3 M5 M6 Nr art pierwsza Dla grubości blachy M 0,8 1,0 1,4 1,2 1,4 2,3 Wysokość trzpienia maks S 0,76 0,97 1,37 1,15 1,37 2,21 Nr art druga i trzecia wewnętrzny Średnica zewnętrzna Wysokość nakrętki Ø kołnierza maks Zalecana Ø otworu: tolerancja Odstęp minimalny + 0,08 A E K E 1 L W M3 M4 M5 M6 6,3 7,9 8,7 11,05 1,5 2,0 2,0 4,08 4,22 5,38 6,38 8,72 4,25 5,4 6,4 8,75 2,68 4,2 3,9 4,23 Przykład ustalania Samonitująca nakrętka wtłaczana Clifa-P z gwintem wewnętrznym M3, ze stali ulepszanej cieplnie, klasa 10, numeru artykułu cynkowana, pasywowana na niebiesko, dla blachy o grubości 1,4 mm: Clifa-P Materiały Stal ulepszana cieplnie, klasa 10, cynkowana, pasywowana na niebiesko, Nr art (czwarta ) 100 Stal ulepszana cieplnie, klasa 10, cynk/nikiel, pasywowana transparentnie Nr art (czwarta ) 143 Inne rodzaje uszlachetnień powierzchni albo kształty specjalne (np tuleje dystansowe) na zamówienie wewnętrzny A: wg ISO 6H Nacisk wtłaczania jako wartość orientacyjna dla doboru prasy Dla kształtek wykonanych ze: Clifa M 6 Stali 5 17 kn 7 20 kn 7 25 kn kn Wymagany nacisk należy określić doświadczalnie Dla innych materiałów i przy innym stanie powierzchni może być konieczny większy nacisk Maksymalne pasowanie mocno wciskane przy dokładnym zachowaniu zalecanej średnicy otworu i tolerancji Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

16 Nakrętka wtłaczana / tulejka dystansowa do metali Clifa -AM do Nakrętki wtłaczane / tulejki dystansowe Clifa służą do wykonywania połączeń śrubowych odpornych na zużycie, o dużej nośności, w kształtkach cienkościennych o grubości powyżej 0,8 mm, wykonanych ze - stali; - metali lekkich; - metali nieżelaznych (do twardości HRB 80) Zamocowanie w przedmiocie macierzystym następuje podczas wtłaczania Kształtka Kształtka Nr art Dla grubości blachy wewnętrzny Średnica zewnętrzna M A E ,8 1,0 1,1 1,4 1,5 2,3 powiżej 2,4 M3 M4 M5 7,0 8,0 9,0 Średnica otworu: L +0,05 4,75 5,40 6,35 Odstęp minimalny W 3,6 3,8 3,8 Przykład ustalania Samonitująca nakrętka do wnitowania Clifa-AM z gwintem wewnętrznym M3, wysokość nakrętki 8,0 mm numeru artykułu ze stali hartowanej, cynkowana i chromianowana, dla blachy o grubości 1,8 mm: Clifa-A Nakrętki o wysokości K od 3,0 do 25 mm są dostarczane w rozmiarach co 1,0 mm Druga i trzecia pozycja numeru artykułu służą do oznaczenia wysokości nakrętki K, a pozycja 7 do oznaczenia grubości blachy Przy wysokości nakrętki > 8,0 mm pozostaje użyteczna grubość gwintu C 7,5 mm Materiały Stal hartowana, cynkowana, chromianowana na żółto Nr art (czwarta ) 100 Stal hartowana, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Stal hartowana, cynk / nikiel, pasywowana transparentnie Nr art (czwarta ) 143 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Metal lekki Nr art (czwarta ) 700 Inne rodzaje uszlachetnień powierzchni albo kształty specjalne na zamówienie wewnętrzny A: wg ISO 6H 14 Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

17 Technologie niezawodnych poła czeń Nakrętka wtłaczana / tulejka dystansowa do tworzyw sztucznych Kształtka Kształtka Clifa -AL do Nakrętki wtłaczane Clifa nadają się zwłaszcza do wykonywania odpornych na obrócenie połączeń śrubowych, o dużej nośności, w kształtkach cienkościennych o grubości powyżej 1,5 mm, wykonanych z Nr art wewnętrzny - włókniny z włókna szklanego wzmocnionej żywicą epoksydową; - żywicy fenolowej; - włókna szklanego (np płytki drukowane) Nadaje się również do aluminium i magnezu Średnica zewnętrzna Grubość przedmiotu macierzystego min Średnica otworu: tolerancja +0,1 Odstęp minimalny A E M L W M 2 M 2,5 7,0 8,0 9,0 1,5 1,5 1,5 1,5 1,5 3,7 4,2 4,2 6,4 6,8 2,2 2,4 2,4 3,3 4,1 Przykład ustalania Nakrętka wtłaczana z uzębieniem skośnym Clifa-AL z gwintem wewnętrznym M3, wysokość nakrętki 8,0 mm, numeru artykułu ze stali hartowanej, miedziowanej i cynowanej: Clifa-AL Nakrętki o wysokości K od 3,0 do 25 mm są dostarczane w rozmiarach co 1,0 mm Druga i trzecia pozycja numeru artykułu służą do oznaczenia wysokości nakrętki K Przy wysokości nakrętki > 9,0 mm pozostaje użyteczna grubość gwintu C 9,0 mm Materiały Stal hartowana, miedziowana, cynowana Nr art (czwarta ) 100 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Inne wykonania na zamówienie wewnętrzny A: wg ISO 6H Kołek z gwintem wtłaczany / element dystansowy do tworzyw sztucznych Clifa -SL do Kołek wtłaczany Clifa-SL z uzębieniem skośnym nadaje się zwłaszcza do wykonywania odpornych na skręcanie połączeń śrubowych, o dużej nośności, w kształtkach cienkościennych o grubości powyżej 1,5 mm, wykonanych z A M3 M4 M5 - włókniny utwardzanej żywicą epoksydową; - żywicy fenolowej; - włókna szklanego (np płytki drukowane) Części te nadają się również do aluminium i magnezu 10,0 B ,0 E 7,0 8,0 2P Stal hartowana 3P Stal stopowa Nr art Długość Średnica łba Średnica otworu: tolerancja +0,1 L 4,2 6,4 6,4 W 2,4 3,3 3,3 Min grubość ścianki Przykład ustalania Kołek wtłaczany, z uzębieniem skośnym, Clifa-SL, M3, długość B = 10,0 mm, ze stali numeru artykułu hartowanej, miedziowanej i cynowanej: Clifa-SL Długość wkrętu od do 18,0 mm co 1,0 mm Druga i trzecia pozycja numeru artykułu oznaczają długość Materiały Stal hartowana, miedziowana i cynowana Nr art (czwarta ) 100 Stal stopowa (szlachetna) Nr art (czwarta ) 500 Inne wymiary i materiały na zamówienie zewnętrzny A: wg ISO 6g calowy dostarczany w stosowanych wielkościach Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

18 Wtłaczana tulejka gwintowana - otwarta - do metali Clifa -ABO do Tulejki wtłaczane Clifa-ABO służą do wykonywania odpornych na zużycie połączeń śrubowych, w kształtkach cienkościennych o grubości powyżej 1,0 mm Sześciokąt zostaje wtłoczony równo z powierzchnią w okrągły otwór montażowy Nr art pierwsza Sześciokąt Dla blachy o grubości Średnica zewnętrzna -0,13 Średnica otworu: ±0,13 Średnica otworu +0,08 Odstęp minimalny A SW M E 4,8 6,4 7,9 7,9 od 1,0 od 1,0 od 1,3 od 1,3 4,19 5,38 7,11 7,11 A 1 3,2 3,2 4,8 5,35 L 4,2 5,4 7,2 7,2 W 3,9 4,1 4,4 4,4 Nr art trzecia Głębokość otworu A Długość tulejki +0,05 / -0,13 B B 1 brak Przykład ustalania numeru artykułu Tulejka wtłaczana ABO z gwintem wewnętrznym M4, długość tulei 10, ze stali hartowanej, cynkowana, pasywowana na niebiesko, dla blachy o grubości powyżej 1,3 mm: tulejka gwintowana wtłaczana ABO Tuleje o długości B od 3,0 do 25 mm są dostarczane co 1,0 mm Czwarta pozycja numeru artykułu oznacza rozwartość klucza przy gwintach M3, piąta i szósta pozycja oznaczają długość tulejki B Materiały Stal hartowana, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Inne rodzaje uszlachetnień powierzchni albo kształty specjalne na zamówienie wewnętrzny A: wg ISO 6H Nacisk wtłaczania jako wartość orientacyjna dla doboru prasy Clifa -ABO Nacisk kn kn kn Wymagany nacisk należy określić doświadczalnie Dla innych gatunków materiałów i przy innym stanie powierzchni może być konieczny większy nacisk Maksymalne pasowanie mocno wciskane przy dokładnym zachowaniu zalecanej średnicy otworu i tolerancji 16 Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

19 Technologie niezawodnych poła czeń Wtłaczana tulejka gwintowana - zamknięta - do metali Clifa -ABG do Clifa-ABG, typ do zbiorników, są tulejkami wtłaczanymi, z gwinto wanym otworem nieprzelotowym (gwint uszczelniony), przeznaczonymi do wykonywania odpornych na zużycie połączeń śrubowych, o dużej wytrzymałości, w kształtkach cienkościennych o grubości powyżej 1,0 mm Nr art pierwsza A SW M E 4,8 6,4 7,9 7,9 od 1,0 od 1,0 od 1,3 od 1,3 Sześciokąt zostaje wtłoczony równo z powierzchnią w okrągły otwór montażowy Sześciokąt Dla blachy o grubości Średnica zewnętrzna -0,13 4,19 5,38 7,11 7,11 Średnica otworu +0,08 L 4,2 5,4 7,2 7,2 Odstęp minimalny W 3,9 4,1 4,4 4,4 Nr art trzecia Głębokość gwintu C A Długość tulejki +0,05 / -0,13 B ,5 9,5 Przykład ustalania numeru artykułu Tulejka gwintowana wtłaczana ABG z gwintem wewnętrznym M4, długość tulejki 10, ze stali hartowanej cynkowana, pasywowana na niebiesko, dla blachy o grubości powyżej 1,3 mm: tuleja gwintowana wtłaczana ABG Tulejki o długości B od 8,0 do 25 mm są dostarczane co 1,0 mm Czwarta pozycja numeru artykułu oznacza rozwartość klucza przy gwintach M3, piąta i szósta pozycja oznaczają długość tulejki B Materiały Stal hartowana, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Inne rodzaje uszlachetnień powierzchni albo kształty specjalne na zamówienie wewnętrzny A: wg ISO 6H Nacisk wtłaczania jako wartość orientacyjna dla doboru prasy Clifa -ABG Nacisk kn kn kn Wymagany nacisk należy określić doświadczalnie Dla innych gatunków materiałów i przy innym stanie powierzchni może być konieczny większy nacisk Maksymalne pasowanie mocno wciskane przy dokładnym zachowaniu zalecanej średnicy otworu i tolerancji Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

20 Kołek z gwintem wtłaczany Samonitujący Clifa -SP/-SR/-SPD 506 do 534 Wtłaczane kołki Clifa służą do wykonywania odpornych na zużycie połączeń śrubowych o dużej nośności w kształtkach cienkościennych, wykonanych ze - stali; - stali nierdzewnej; - mosiądzu; - miedzi; - metali lekkich itp Nr art pierwsza (szereg wyboru) Długość ± 0,2 B* ) M2,5 M3 M4 M5 M6 M8 8,0 10,0 12,0 15,0 18,0 20,0 34,0 Przy wtłaczaniu zamocowanie następuje za pomocą uzębienia klockowego Dostarczane wielkości 18 Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks Nr art druga i trzecia E A SP/SPD SR L + 0,05 W Nm M 2,5 1,0 4,0 2,5 3,5 0, ,0 4,6 4,3 3,0 4,0 1, ,0 5,9 5,7 4,0 5,0 2, ,0 6,5 6,5 5,0 5, M 6 1,5 8,5 8,5 5,0 10, M 8 1,5 10,0 11,0 8,0 20,0 Inne materiały, wykonania i rodzaje uszlachetnień powierzchni na zamówienie SP/SR/SPD/SPS SPG trzpienia A: wg ISO 6g, gwint calowy dostarczany we wszystkich stosowanych wielkościach *) Długość B Dostarczany do 60 mm Przypór Pogłębienie dla Nacisk dla otwór uzębienia Clifa klockowego Stempel L 1 N kn kn M 2,5 2,6 3,4 8,9 12,0 11,0 3,1 4,0 10,5 19,0 8,0 15,0 Przypór 4,1 5,2 1 25,0 12,0 20,0 5,1 6,4 29,0 30,0 22,0 30,0 M 6 6,1 7,6 30,0 50,0 M 8 8,1 10,2 30,0 60,0 Nacisk F jest zależny od wymiaru kołka Clifa, materiału lub grubości kształtki i rodzaju uzębienia na łbie Łeb musi być całkowicie zagłębiony i musi pokrywać się z powierzchnią blachy Należy unikać stosowania nadmiernego nacisku Średnica otworu w przykręcanej części ok A+0,6 mm Dla blachy o grubości Średnica łba Średnica otworu: tolerancja Odstęp min Moment dokręcania nakrętki M D (blacha stalowa) Przykład ustalania Samonitujący kołek wtłaczany Clifa-SP, M3, ze stali ulepszanej cieplnie 98, cynkowany i pasywowany numeru artykułu na niebiesko, długość 10 mm, z uzębieniem klockowym na łbie, dla blachy o grubości 1,2 mm: Clifa-SP Wykonanie standardowe Uzębienie klockowe na łbie Clifa-SP Nr art Wykonanie dla mniejszej Uzębienie radełkowane na łbie Clifa-SR Nr art siły montażowej Dla blach o grubości Kołki wtłaczane dla blach cienkościennych Clifa-SPD Nr art poniżej 1,0 mm Materiały Stal ulepszana, klasa 98, cynkowana, chromianowana na żółto Nr art (czwarta ) 100 Stal ulepszana, klasa 98, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Stal ulepszana, klasa 98, cynk / nikiel, pasywowana transparentnie Nr art (czwarta ) 143 Stal stopowa (szlachetna) Nr art (czwarta ) 500

21 Technologie niezawodnych poła czeń Kołek z gwintem wtłaczany do ciasnych miejsc Clifa -SPG do Dzięki małej średnicy łba kołek wtłaczany Clifa-SPG nadaje się do zastosowania przy małej odległości od krawędzi części albo w ciasnych miejscach Służy on do wykonywania odpornych na zużycie połączeń śrubowych Nr art pierwsza (szereg wyboru) Długość ± 0,2 B* ) M2,5 M3 M4 M5 8,0 10,0 12,0 15,0 18,0 20,0 34,0 w cienkościennych częściach wykonanych z - stali węglowej - stali nierdzewnej - mosiądzu - miedzi - metali lekkich itp Dostarczane wielkości Nr art Dla Średnica łba Średnica Odstęp Moment druga blachy o otworu: min dokręcania nakrętki M i trzecia grubości D tolerancja (blacha stalowa) A E ± 0,4 L + 0,05 W Nm M 2,5 1,0 3,15 2,5 1,55 0, ,0 3,7 3,0 1,8 1, ,0 4,7 4,0 2,3 2, ,0 5,9 5,0 3,1 5,1 Materiały Patrz norma zakładowa 506 Clifa-SP, strona 18 na trzpieniu A: według ISO 6g Wykonanie Informacje na temat wykonania (nacisk przy wtłaczaniu) patrz strona 18 *) Długość B Dostarczany do 60 mm Przykład ustalania Samonitujący kołek wtłaczany Clifa-SPG, M3, ze stali ulepszanej cieplnie 98, ocynkowany, pasywowany na numeru artykułu niebiesko, długość 10 mm, z uzębieniem na łbie, dla blachy o grubości 1,2 mm: Clifa-SPG Wkręt bez łba wtłaczany z gwintem szybkiego mocowania Clifa -SPS do Samonitujący kołek wtłaczany Clifa z gwintem szybkiego mocowania służy do wykonywania odpornych na zużycie połączeń śrubowych Dzięki gwintowi grubozwojnemu można łatwo nasadzać albo nakręcać takie elementy mocujące jak zatrzaski, elementy szybkiego mocowania albo nakrętki montażowe Eliminuje to konieczność czasochłonnego wkręcania Dalsza zaleta: większe grubości powłok nie pogarszają działania gwintu Nr art Długość Średnica łba Średnica otworu Otwór dla Min Moment ± 0,2 +0,05 dociskacza odległość dokręcania (blacha stalowa) nakrętki M D A B E L W Nm Ø 5,0 1,6 10,0 bis 34,0 6,4 5,2 5,2 4,7 2,5 Przykład ustalania Samonitujący kołek wtłaczany Clifa-SPS, Ø 5,0, ze stali ulepszanej cieplnie 98, ocynkowanej, pasywowanej numeru artykułu na niebiesko, długość 10 mm, z uzębieniem łba, do blach o grubości 1,2 mm: Clifa-SPS Długości trzpieni dostarczane od 10,0 mm do 34,0 mm, co 1,0 mm Druga i trzecia pozycja numeru artykułu służy do oznaczenia długości B Materiały Patrz norma zakładowa 506 Clifa-SP, strona 18 na trzpieniu A: wg ISO 6g Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

22 Kołek z gwintem wtłaczany samonitujący Clifa -SA/-SAD 510 do 534 Wtłaczane kołki Clifa służą do wykonywania odpornych na zużycie połączeń śrubowych, o wysokiej wytrzymałości w kształtkach cienkościennych o grubości powyżej 1 mm Nr art pierwsza (szereg wyboru) Długość ± 0, B* ) Dzięki wzmocnionemu kształtowi łba osiąga się większe obciążenia M M 6 M 8 M10 A M5 M6 M8 M10 L 1 3,1 4,1 5,1 6,1 8,1 10,1 1,0 1,0 1,2 1,2 1,5 2,0 E K L > W <Nm 7,5 8, ,5 15,7 N 4,0 5,2 6,4 7,6 10,2 12,2 Wysokość łba ± 0,1 Przykład ustalania Kołek wtłaczany Clifa-SA, M5, ze stali ulepszanej cieplnie 98, cynkowany i pasywowany na niebiesko, numeru artykułu długość 20 mm: Clifa-SA Materiały Stal ulepszana, klasa 98, cynkowana, chromianowana na żółto Nr art (czwarta ) 100 Stal ulepszana, klasa 98, cynkowana, pasywowana na niebiesko Nr art (czwarta ) 110 Stal ulepszana, klasa 98, cynk / nikiel, pasywowana transparentnie Nr art (czwarta ) 143 Inne materiały na zamówienie Wykonanie standardowe Uzębienie klockowe na łbie Clifa-SP Nr art Dla blach o grubości Kołki wtłaczane dla blach cienkościennych Clifa-SAD Nr art ,8 mm trzpienia A: wg ISO 6g Inne wymiary na zamówienie *) Długość B Dostarczany do 60 mm Kołek wtłaczany z różnymi zakończeniami kształtowymi na zamówienie Patrz sąsiednia charakterystyka techniczna **) Zalecane momenty dokręcania według VDI 2230 Stempel Przypór Dostarczane wielkości Nr art druga i trzecia Przypór dla Clifa otwór Dla blachy o grubości Średnica łba ± 0,1 Pogłębienie dla uzębienia klockowego 0,8 1,2 1,5 1,5 1,75 2,2 Średnica otworu + 0, Nacisk kn 9,0 15,0 14, Odstęp min 8,5 9,5 10,5 11,5 12,5 13,5 Moment dokręcania nakrętki M D ** (blacha stalowa) 1,3 2, Nacisk F jest zależny od wymiaru kołka Clifa, materiału lub grubości kształtki i rodzaju uzębienia na łbie Należy unikać stosowania nadmiernego nacisku Średnica otworu w przykręcanej części ok A+0,6 mm 20 Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

23 Technologie niezawodnych poła czeń Formularz zapytania ofertowego Kołek z gwintem wtłaczany Clifa -SA - wybór zakończeń gwintu - Faks do KerbKonus: Zapytanie od: Projekt: Osoba wyznaczona do utrzymywania kontaktu: Firma: Pan / Pani: Telefon: Telefaks: Liczba sztuk: Proszę o ofertę próbkę poradę techniczną Nr zapytania: Nr projektu: Osoba wyznaczona do utrzymywania kontaktu: KerbKonus: Pan / Pani: Telefon: Telefaks: Ofertę złożono dnia: Pierwsza próbka dnia: Seria zerowa dnia: Rozpoczęcie produkcji seryjnej dnia: Zakończenie gwintu KKV DIN EN ISO 4753 (RL) Zakończenie gwintu KK Zakończenie gwintu PN Oderwać i wysłać faksem lub pocztą do KerbKonus Proszę poniżej wpisać swoje wymagania A E K B M KKV KK PN Inne zakończenia gwintów na zamówienie Data / podpis Zakończenie gwintu Rodzaj uszlachetnienia powierzchni surowa żółta niebieska grubość warstwy Blacha / kształtki Materiał Materiał Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks

24 Elementy złączne dla specjalnych wymagań Kołek wtłaczany z końcówką specjalną Nakrętka do wnitowania z podwójnym konturem nitowania Nakrętka wtłaczana z trzema otworami poprzecznymi Kołek wtłaczany z segmentowym łbem Nakrętka do wnitowania z gwintem drobnozwojowym na średnicy zewnętrznej Nakrętka do wnitowania ze specjalnym kształtem uszczelniającym Sworzeń z rowkiem teowym do ustalania / zakleszczania części wkręcanych Ruchoma nakrętka do wnitowania z powłoką TufLok Nakrętka wtłaczana z podwójnym radełkowaniem 22

25 Technologie niezawodnych poła czeń Nakrętki lutowane - zamocowane na taśmie - Clifa -AL Nakrętki Clifa nadają się szczególnie do wykonywania połączeń śrubowych zabezpieczonych przed przekręceniem i pozwalających na przenoszenie obciążeń w płytkach obwodów drukowanych Zamocowanie nakrętek następuje przez przylutowanie do płytki drukowanej Nakrętki są dostarczane na taśmie i mogą być montowane przy użyciu dostępnego w handlu automatu montażowego SMD - oszczędność kosztów przez zastosowanie automatów montażowych - ochrona płytek obwodów drukowanych przed uszkodzeniami (eliminuje się wtłaczanie) - montaż zapewniający niezawodność procesu Kształtka Nr art Grubość Średnica Wysokość Średnica otworu materiału min zewnętrzna nakrętki + 0,1 A M E K L M 2 1,5 5,5 1,5 4, M 2,5 1,5 5,5 1,5 4, ,5 5,5 1,5 4, ,5 8,75 2,0 7, ,5 9,5 3,0 7,5 Materiały Stal hartowana, miedziowana, ocynowana Numer artykułu 134A Stal hartowana, miedziowana, ocynowana z płatkiem samoprzylepnym Numer artykułu 134B Inne sposoby uszlachetnienia albo kształty specjalne (tulejki dystansowe) - na zamówienie Rodzaj taśmy Według DIN EN (typ II blistrowa) wewnętrzny A: według ISO 6H Kerb-Konus-Vertriebs-GmbH Postfach Amberg Telefon Telefaks
