GBM 10. Nitownica ręczna do nitonakrętek z łatwą regulacją skoku

Transkrypt

1 GBM 10 Nitownica ręczna do nitonakrętek z łatwą regulacją skoku G Przeznaczona do nitonakrętek od M3* do M6 z aluminium i do M5 ze stali, mosiądzu oraz stali nierdzewnej Długość całkowita: Skok osadzania: 600 g 260 mm 7 mm Wyposażenie Standard: trzpień gwintowany i nasadka (do wyboru M4 - M6) Instrukcja konserwacji z wykazem części zamiennych Tabela skoku Cechy konstrukcyjne Łatwa regulacja skoku przy pomocy nakrętki radełkowej z podziałką skoku zapewniająca niezawodne i pełne osadzanie nitonakrętek Zabezpieczenie trzpienia gwintowanego za pomocą podkładki sprężystej pozwalające na szybką wymianę trzpieni gwintowanych bez użycia narzędzi Ze sprężyną otwierającą ułatwiającą obsługę Korpus kleszczy z wysokiej jakości aluminium odlewanego ciśnieniowo Ramiona kleszczy z kutej stali chromowo-wanadowej Wkłady stalowe we wszystkich znacznie obciążanych punktach łożyskowania Ergonomiczne uchwyty rękojeści Dane w mm 212

2 Nitownica ręczna do nitonakrętek BM 10 Trzpienie gwintowane i nasadka Trzpień gwintowany M3* Trzpień gwintowany M Trzpień gwintowany M Trzpień gwintowany M Nasadka M3* GBM 10 M GBM 10 M GBM 10 M Urządzenia do osadzania Nitonakrętki Nasadka M Nasadka M Nasadka M * możliwość zakupu jako wyposażenie specjalne Zestaw z nitonakrętkami GBM 10 z trzpieniem gwintowanym i nasadką M5 W zestawie trzpienie gwintowane i nasadki M4 i M6, nitonakrętki o różnych rozmiarach od M4 do M6 z aluminium do materiałów o grubości od 0,25 do 3 mm. Łącznie z nitonakrętkami w 4 rozmiarach: Aluminium M4 x 6 x 11,0 mm Aluminium M5 x 7 x 11,5 mm Aluminium M5 x 7 x 13,5 mm Aluminium M6 x 9 x 15,5 mm

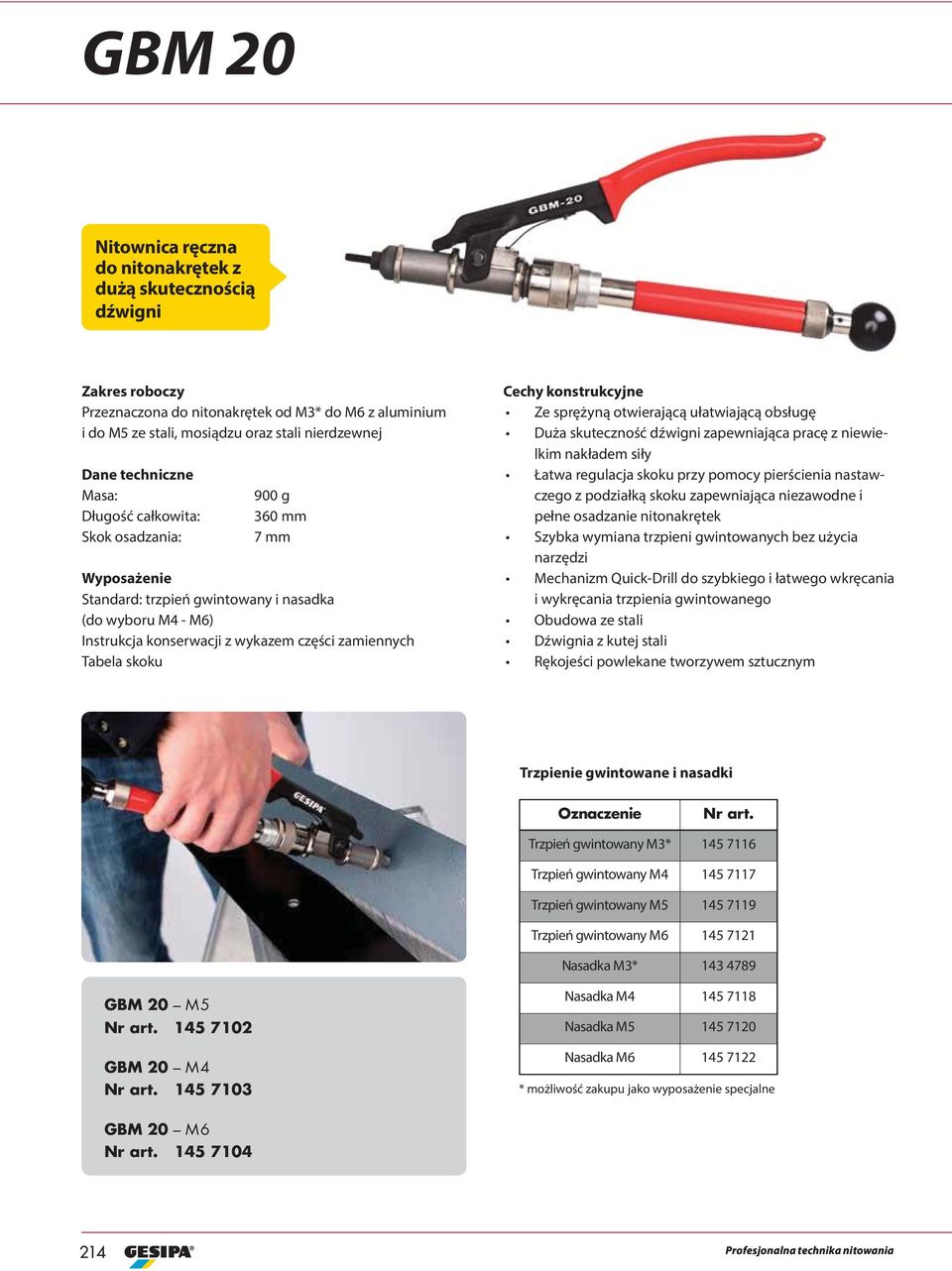

3 GBM 20 Nitownica ręczna do nitonakrętek z dużą skutecznością dźwigni Przeznaczona do nitonakrętek od M3* do M6 z aluminium i do M5 ze stali, mosiądzu oraz stali nierdzewnej Długość całkowita: Skok osadzania: 900 g 360 mm 7 mm Wyposażenie Standard: trzpień gwintowany i nasadka (do wyboru M4 - M6) Instrukcja konserwacji z wykazem części zamiennych Tabela skoku Cechy konstrukcyjne Ze sprężyną otwierającą ułatwiającą obsługę Duża skuteczność dźwigni zapewniająca pracę z niewielkim nakładem siły Łatwa regulacja skoku przy pomocy pierścienia nastawczego z podziałką skoku zapewniająca niezawodne i pełne osadzanie nitonakrętek Szybka wymiana trzpieni gwintowanych bez użycia narzędzi Mechanizm Quick-Drill do szybkiego i łatwego wkręcania i wykręcania trzpienia gwintowanego Obudowa ze stali Dźwignia z kutej stali Rękojeści powlekane tworzywem sztucznym Trzpienie gwintowane i nasadki Trzpień gwintowany M3* Trzpień gwintowany M Trzpień gwintowany M Trzpień gwintowany M Nasadka M3* GBM 20 M GBM 20 M Nasadka M Nasadka M Nasadka M * możliwość zakupu jako wyposażenie specjalne GBM 20 M

4 GBM 30 Nitownica ręczna do nitonakrętek z mechanizmem Quick-Drill Przeznaczona do nitonakrętek od M3* do M10 z aluminium i stali oraz do M8 z mosiądzu i stali nierdzewnej Długość całkowita: Skok osadzania: 1,8 kg 470 mm 7 mm Wyposażenie Standard: trzpień gwintowany i nasadka (do wyboru M5 - M10) Instrukcja konserwacji z wykazem części zamiennych Tabela skoku Cechy konstrukcyjne Mechanizm Quick-Drill do szybkiego i łatwego wkręcania i wykręcania trzpienia gwintowanego Korzystne przełożenie wymagające użycia nieznacznej siły również przy osadzaniu dużych nitonakrętek Łatwa regulacja skoku przy pomocy pierścienia nastawczego z podziałką skoku zapewniająca niezawodne i pełne osadzanie nitonakrętek Szybka wymiana trzpieni gwintowanych bez użycia narzędzi Obudowa i łożysko promieniowe z kutej stali Ramiona dźwigni z ocynkowanej rury stalowej Rękojeści powlekane tworzywem sztucznym Trzpienie gwintowane i nasadki Urządzenia do osadzania Nitonakrętki 5 Trzpień gwintowany M3* Trzpień gwintowany M4* Trzpień gwintowany M Trzpień gwintowany M Trzpień gwintowany M Trzpień gwintowany M GBM 30 M GBM 30 M GBM 30 M GBM 30 M Nasadka M3* Nasadka M4* Nasadka M Nasadka M Nasadka M Nasadka M * możliwość zakupu jako wyposażenie specjalne 215

5 FireFly Siła i inteligencja osadzania nitonakrętek Praktyczna Sprawdzona zasada działania nitownicy ręcznej Flipper GESIPA oraz ergonomia również w narzędziu FireFly pozwalają ograniczyć wymaganą siłę dłoni podczas osadzania nitonakrętek do 40%. Specjalny układ dźwigni oraz mechanizm zapadkowy znacznie ograniczają niezbędny wydatek siły podczas pracy Wymiana trzpienia gwintowanego i nasadki bez użycia narzędzi Duży skok wynoszący 9 milimetrów pozwalający na łatwe osadzanie nitonakrętek, również w przypadku łączonych materiałów o małej grubości, oraz montaż nitonakrętek PolyGrip Regulacja skoku osadzania i długości trzpienia gwintowanego bez użycia narzędzi ułatwia osadzanie nitonakrętek o różnych długościach Przeznaczona do nitonakrętek od M3 do M6 z aluminium oraz od M3 do M5 ze stali Skok całkowity: 9 mm Skok jednorazowego przesuwu: 1,8 mm 750 g Dane w mm 216

6 FireFly wyposażenie dodatkowe Zestaw FireFly Zestaw z nasadką i trzpieniem gwintowanym M5 w walizce z tworzywa sztucznego, z 2 małymi opakowaniami nitonakrętek z aluminium M4 i M5 oraz dodatkowo trzpień gwintowany i nasadka M4, instrukcja obsługi i tabela skoku Małe opakowania zapasowe nitonakrętek M4 x 6 x Zestaw do przezbrojenia na nitośruby Występ gwintu BNS min. maks.* M M5 x 7 x M M * W przypadku występu gwintu > 22 mm konieczne jest zastosowanie odpowiednio przedłużonej nasadki. Urządzenia do osadzania Nitonakrętki Trzpień gwintowanys M Trzpień gwintowanys M Trzpień gwintowanys M Trzpień gwintowanys M Wkład z nasadką M Trzpień gwintowanys 6-32 UNC Trzpień gwintowanys 8-32 UNC Trzpień gwintowanys UNC Trzpień gwintowanys UNF Trzpień gwintowanys 1/4-20 UNC Wkład z nasadką UNC jest przystosowany do trzpieni gwintowanych UNC oraz UNF. 5 Wkład z nasadką M Wkład z nasadką 6-32 UNC Wkład z nasadką M Wkład z nasadką 8-32 UNC Wkład z nasadką M Wkład z nasadką UNC Wkład z nasadką 1/4-20 UNC FireFly w kartonie W komplecie nasadka i trzpień gwintowany, instrukcja obsługi i tabela skoku FireFly M5 w kartonie FireFly M3 w kartonie FireFly M4 w kartonie FireFly M6 w kartonie FireFly 6-32 UNC w kartonie FireFly 8-32 w kartonie FireFly UNC w kartonie FireFly UNF w kartonie FireFly 1/4-20 UNC w kartonie
