1 OPRYSKIWACZ WJR1525 WJR2525 INSTRUKCJA OBSŁUGI (Tłumaczenie oryginalnej Instrukcji Obsługi) 3MYG X36-YG9-6100

2 Znak e-spec symbolizuje technologie odpowiedzialne rodowiskowo zastosowane przez firm Honda w urzdzeniach, które wyraaj nasze pragnienie zachowania rodowiska naturalnego dla przyszłych pokole. 2

3 WPROWADZENIE Szanowny Kliencie!! Dzikujemy za wybranie opryskiwacza firmy Honda. Niniejsza instrukcja zawiera informacje na temat uytkowania i konserwacji opryskiwacza HONDA WJR1525 / WJR2525. Wszystkie informacje zawarte w tej publikacji, oparte s na aktualnych danych o produkcie, dostpnych w chwili drukowania. ARIES Power Equipment Sp. z o.o. zastrzega sobie stałe prawo do wprowadzania zmian bez informowania o tym uytkownika i bez zacigania jakichkolwiek zobowiza. aden fragment tej publikacji nie moe by powielany bez naszej pisemnej zgody. Instrukcja stanowi integraln cz Twojego urzdzenia, powinna by zatem przekazana nowemu uytkownikowi w przypadku odsprzeday urzdzenia. Zwró szczególn uwag na komunikaty o zagroeniu poprzedzone jednym ze słów : wskazuje na du moliwo odniesienia obrae lub powanego uszkodzenia urzdzenia, jeli informacje nie zostan wzite pod uwag. wskazuje na moliwo odniesienia obrae lub uszkodzenia sprztu, jeli informacje nie zostan wzite pod uwag. podaje poyteczne informacje. Jeli masz problem lub pytania dotyczce OPRYSKIWACZA - skontaktuj si z autoryzowanym dealerem HONDA, lub najbliszym autoryzowanym serwisem. Opryskiwacz Honda został zaprojektowany tak, aby działa bezpiecznie i bezawaryjnie przy uywaniu go zgodnie z Instrukcj. Zapoznaj si dokładnie z Instrukcj Obsługi przed uruchomieniem maszyny. Zaniechanie tej czynnoci moe doprowadzi do obrae oraz uszkodzenia urzdzenia. Ilustracje w Instrukcji oparte s na modelu WJR

4 Postpowanie ze zuytym sprztem Aby chroni rodowisko naturalne, nie postpuj bezmylnie ze zuytym urzdzeniem, akumulatorem, silnikiem, olejem itp., wyrzucajc je po prostu do mieci. Postpuj zgodnie z lokalnymi przepisami i regulacjami lub skontaktuj si z autoryzowanym dilerem Honda. 4

5 SPIS TRESCI WPROWADZENIE...3 BEZPIECZESTWO UYTKOWANIA...6 UMIESZCZENIE NAKLEJEK BEZPIECZESTWA...11 URUCHAMIANIE SILNIKA...21 ZATRZYMANIE SILNIKA...25 UYWANIE OPRYSKIWACZA...26 KONSERWACJA I PRZEGL DY...29 TRANSPORT / PRZECHOWYWANIE...37 USUWANIE USTEREK...39 DANE TECHNICZNE...40 LISTA AUTORYZOWANYCH PUNKTÓW SERWISOWYCH...41 DEKLARACJA ZGODNOCI WE (Tłumaczenie zawartoci)

6 BEZPIECZESTWO UYTKOWANIA 1. Zastosowanie Maszyna przeznaczona do uytkowania w rolnictwie. Inne dopuszczalne rodzaje zastosowa: Lenictwo, uprawa chmielu, sadownictwo owocowe, uprawy specjalizowane, uprawa winoroli, szkółkarstwo, farmy warzywne, nieuytki, łki pastwiska, ochrona magazynów, uprawy szklarniowe, uprawy ozdobne. 2. Generalne ostrzeenie odnonie stosowania chemikaliów (napełniania, rozpylania, czyszczenia, itp.) Zawsze stosuj si do przepisów krajowych. 3. Informacje dot. napełniania zbiornika i zasad bezpieczestwa. Napełnianie: Wlewaj tylko tyle płynu ile bdziesz potrzebował. Nie napełniaj zbiornika ponad poziom maksymalny. Uwaaj eby ciecz si nie rozlewała ani rozchlapywała. Nalewajc wod z wa uwaaj aby nie zanurza kocówki w cieczy w zbiorniku bez zachowania odpowiednich rodków ostronoci. Napełniaj zbiornik urzdzenia wod powierzchniow, wyłcznie po potwierdzeniu, e nie zawiera zanieczyszcze. Zasady bezpieczestwa: Stosuj si do zasad bezpieczestwa stosowania pestycydów i zakładaj ubranie ochronne jeli zachodzi taka koneiczno. Nie jedz, nie pal i nie pij podczas pracy z pestycydami. Po zakoczeniu pracy dokładnie umyj rce i twarz. Przechowuj pestycydy poza zasigiem dzieci. Nigdy nie przedmuchuj dyszy i innych małych elementów ustami. 4. Informacja dot. długoci pracy opryskiwaczem. Jedna osoba nie powinna obsługiwa opryskiwacza przez długi czas lub codziennie. Podczas obsługiwania opryskiwacza rób przerwy na odpoczynek. 5. Informacje o obsłudze urzdzenia i zakresach działania. Ponisze musz by ustawiane indywidualnie na kadej instalowanej dyszy. Optymalna odległo od dyszy do opryskiwanej powierzchni, powizana szeroko robocza, kt opryskiwania, zakres cinienia opryskiwania powizany z zakresem przepływu, optymalne cinienie opryskiwania i zalecane pola zastosowa. 6

7 Aby zapewni bezpieczestwo obsługi Obowizki operatora Kada z czci urzdzenia moe by przyczyn powanych obrae jeeli opryskiwacz nie jest uytkowany zgodnie z instrukcj obsługi. Przeczytaj dokładnie Instrukcj Obsługi. Zapoznaj si z obsług poszczególnych elementów urzdzenia. Wiedz, jak szybko zatrzyma silnik. Uywaj opryskiwacza do celów, dla jakich został zaprojektowany, tzn. do rozpylania chemikaliów rolniczych lub wody. Uycie maszyny w innym celu moe powodowa zagroenia oraz prowadzi do uszkodzenia urzdzenia. Zalecany zakres temperatury otoczenia podczas pracy opryskiwaczem : od 5 do 40 o C. Nie uywaj opryskiwacza podczas mrozów. Nigdy nie pozwalaj dzieciom lub osobom nie obeznanym z obsług opryskiwacza do jego uywania. Lokalne przepisy mog ograniczy wiek operatora opryskiwacza. Jeli poyczasz lub odsprzedajesz urzdzenie osobie trzeciej, poinstruuj j jak naley trzyma dmuchaw, a take ostrze o koniecznoci uwanego przeczytania Instrukcji Obsługi. Ludzie wymienieni poniej nie powinni rozpyla chemikaliów ani te asystowa przy rozpylaniu: - ludzie z chorobami wtroby i nerek, - alergicy, - ludzie wraliwi na chemikalia, - osoby chore lub przebywajce na rekonwalescencji, - kobiety podczas menstruacji, - kobiety w ciy, poniewa składniki chemikaliów mog by grone dla zdrowia. Nie uywaj opryskiwacza jeli: - inni ludzie, a zwłaszcza dzieci znajduj si w pobliu, - uytkownik jest w czasie leczenia lub zaył rodki powodujce ograniczenie zdolnoci decydowania lub szybkoci reakcji. Pamitaj, e właciciel lub uytkownik s odpowiedzialni za wypadki i zagroenia spowodowane innym lub ich własnoci. Przed kadym uyciem sprawd wizualnie urzdzenie czy nie ma dnych uszkodze lub poluzowanych czci. Poniewa zbiornik pełny chemikaliów jest bardzo ciki, podnoszc go uwaaj na plecy. Zawsze przyjmuj bezpieczn pozycj ciała pracujc opryskiwaczem. Nie pracuj na wysokociach, schodach, drabinach trzymajc zbiornik z chemikaliami. Unikaj uywania opryskiwacza w nocy, przy złej pogodzie i słabej widocznoci. W takich warunkach zwiksza si ryzyko wypadku. Unikaj stosowania opryskiwacza na stromym liskim zboczu. Nie uywaj urzdzenia jeli naklejki lub inne czci urzdzenia s usunite. Nie dokonuj samodzielnie przeróbek opryskiwacza gdy moe to prowadzi do obrae ciała oraz uszkodzenia urzdzenia. Pilnuj aby wszystkie nakrtki i ruby były dokładnie dokrcone, zapewni to długotrwał i prawidłow prac urzdzenia. 7

8 Jak obchodzi si z chemikaliami rolniczymi. Podczas pracy z chemikaliami rolniczymi postpuj cile wg wskazówek producenta lub dystrybutora. Ponadto stosuj si do wymaga prawnych. Osoby rozpylajce chemikalia rolnicze oraz osoby asystujce przy tej czynnoci musz zawsze zakłada odzie ochronn i uywa wyposaenia ochronnego by nie dopuci do kontaktu z chemikaliami. Odzie ochronna składa si zwykle z: * Nieprzemakalnej, wodoodpornej czapki, koszuli z długimi rkawami, spodni z długimi nogawkami, * Gumowe rkawice ochronne oraz gumowe buty, * Okulary ochronne oraz ochronna maska na twarz, * Ochronniki słuchu. Bardzo wane jest by zrozumiał, e kontakt przez skór oraz wdychanie chemikaliów rolniczych jest bardzo grone dla twojego zdrowia i grozi zatruciem. Aby wyposaenie spełniało swoje zadanie i przez cały czas działało poprawnie musisz kontrolowa jego stan oraz poddawa go działaniom konserwujcym. WODOODPORNA CZAPKA OCHRONNIKI SŁUCHU (ZATYCZKI DO USZU ) OKULARY OCHRONNE MASKA OCHRONNA KOSZULA Z DŁUGIMI RKAWAMI (WODOODPORNA) GUMOWE RKAWICE GUMOWE BUTY SPODNIE Z DŁUGIMI NOGAWKAMI (WODOODPORNE) Jak obchodzi si z chemikaliami Przed uruchomieniem silnika upewnij si, e w opryskiwacza jest prawidłowo zainstalowany oraz, e dwignienka dyszy znajduje si w pozycji ZAMKNITA. W przeciwnym wypadku chemikalia mog ci pochala podczas tej operacji. Jeli dojdzie do kontaktu chemikaliów ze skór, natychmiast przemyj j wod z mydłem. Jeli chemikalia zmocz ubranie, zmie je na inne. Jeli masz zawroty głowy i nudnoci oraz ból głowy czy brzucha, natychmiast udaj si do 8

9 lekarza. Powiedz mu jakich chemikaliów uywałe oraz jak długo pracowałe, na jakim terenie itp. Natychniastowa pomoc pozwoli unikn powanych obrae chemicznych. Rozpylajc chemikalia rolnicze nie wolno kierowa dyszy w kierunku jakiejkolwiek osoby. Przerwij prac jeli dzieci lub inne osoby zbliaj si do Ciebie. Rozpylaj chemikalia zgodnie z kierunkiem wiatru. Jeli musisz rozpyla chemikalia pod wiatr, nie dotykaj opryskanych rolin. Dotykanie lub wdychanie chemikalii negatywnie oddziaływuje na zdrowie. Jeli zamierzasz uy opryskiwacza do rozpylania rodków przeciwko insektom, twoje działania musz by schematyczne i regularne. Najpierw wypiel dany obszar i dopiero potem opryskuj. Zapobiegnie to pieleniu wieo opryskanych rolin. Unikaj długiego lub codziennego opryskiwania. Podczas tej operacji muszisz robi regularne przerwy. Zmczony człowiek jest bardziej podatny na niekorzystne działanie chemikaliów. Nie rozpylaj chemikaliów gdy temperatura otoczenia jest wysoka lub gdy wieje silny wiatr. Nie rozpylaj chemikaliów w zatłoczonych miejscach. Jeli bdziesz rozpylał chemikalia w ostrym witle słonecznym, chemikalia mog ulega koncentracji i silniej oddziaływa na twoje zdrowie. Jeli bdziesz rozpylał chemikalia podczas silnego wiatru, chemikalia mog zosta wywiane, wyrzdzajc krzywd osobom trzecim lub zwierztom (zwierztom domowym, hodowanym pszczołom, jedwabnikom czy zwierztom wodnym). Zapoznaj si dokładnie z wszystkimi oznaczeniami i opisami na chemikaliach odnonie prawidłowego i bezpiecznego ich stosowania. Najgroniejsz cech chemikaliów jest ich toksyczno. Bd przygotowany na ewentualne udzielenie pierwszej pomocy. Lekcewaenie zalece bezpieczestwa moe doprowadzi do powanych wypadków. Nie jedz, nie pij i nie pal podczas rozpylania chemikaliów. Rce i twarz umyj dokładnie wod z mydłem. Ponadto wypłucz usta rozpoczynajc przerw lub przed jedzeniem czy paleniem po skoczonej pracy opryskiwaczem. Aby unikn skaenia nie transportuj ani nie przechowuj jedzenia w tym samym pojemniku co chemikalia czy opryskiwacz. Resztki chemikaliów musz by przechowywane w zamknitych szczelnie pojemnikach, odseparowane od ywnoci. Przechowuj opryskiwacz w miejscu niedostpnym dla dzieci i zwierzt. Nieodpowiednie przechowywanie moe spowodowa zagroenie zdrowia dzieci lub zwierzt, które mog znale si w pobliu opryskiwacza. Nie stosuj chemikaliów: zawierajcych siark, smarów, emulsji w pobliu ródeł ognia (ognisko, papierosy). Umieszczaj chemikalia w chłodnym miejscu, z dala od wszelkich ródeł ognia. Dokładnie oczy opryskiwacz po kadym uyciu. Niedokładne oczyszczenie urzdzenia moe spowodowa wymieszanie si chemikaliów, co moe stanowi zagroenie dla zdrowia. Stosuj si do zalece producentów czy dystrybutorów odnonie postpowania z pustymi opakowaniami po chemikaliach. Po skoczonej pracy opryskiwaczem umyj dokładnie całe ciało wod z mydłem. Zdejmij i wypierz całe ubranie, które miałe na sobie podczas pracy. Resztki chemikaliów na ubraniu mog by niebezpieczne dla zdrowia, jeli ponownie załoysz niewyprane ubranie. 9

10 Niebezpieczestwo poaru Benzyna jest wysoce łatwopalna a jej opary mog wybuchn. Podczas jakichkolwiek czynnoci z benzyn zachowaj szczególn ostrono. Przechowuj j w pojemniku specjalnie do tego celu zaprojektowanym. Uzupełniaj paliwo tylko na zewntrz budynku, przed uruchomieniem silnika i nie pal oraz nie dopuszczaj otwartego ognia w poblie miejsca gdzie to robisz. Uzupełniaj paliwo przed uruchomieniem silnika. Nigdy nie zdejmuj korka wlewu paliwa i nie uzupełniaj paliwa gdy silnik pracuje lub jest jeszcze gorcy. Uwaaj, aby przy tankowaniu nie rozlewa paliwa. Opary benzyny lub pozostałoci paliwa mog si zapali. Jeeli nastpiło rozlanie benzyny bezwzgldnie przed rozruchem silnika wytrzyj wszelkie plamy paliwa i pozwól oparom wywietrze. Korek wlewu paliwa opryskiwacza i kanistra dokr bardzo dokładnie i sprawd czy nie ma wycieku. Jeli uruchamiasz silnik po uprzednim uzupełnieniu paliwa, upewnij si, e stoisz przynajmniej 3m od miejsca, w którym uzupełniałe paliwo. Nigdy nie przechowuj opryskiwacza w zamknitych pomieszczeniach z paliwem w zbiorniku, gdy zebrane opary paliwa mog ulec zapaleniu w kontakcie z ogniem, iskr lub z powodu bardzo wysokiej temperatury. Pozwól silnikowi wystygn przed umieszczeniem dmuchawy w zamknitym pomieszczeniu. W celu zmniejszenia ryzyka zapalenia si, przechowuj opryskiwacz, a zwłaszcza silnik i tłumik z dala od miejsca przechowywania benzyny, oczyszczone z trawy, lici lub smarów. Nie umieszczaj pojemników z resztkami organicznymi wewntrz lub blisko budynku. Niebezpieczestwo zatrucia tlenkiem wgla Spaliny zawieraj bezwonny i bezbarwny trujcy tlenek wgla. Jego wdychanie moe doprowadzi do utraty wiadomoci a nawet do mierci. Nie uruchamiaj silnika w zamknitych pomieszczeniach, gdzie wdychane przez ciebie powietrze moe zawiera grony dla zdrowia tlenek wgla. W razie koniecznoci uruchamiania silnika w zamknitym pomieszczeniu zapewnij dobr wentylacj. Zawsze wymieniaj uszkodzony tłumik. Nie uruchamiaj opryskiwacza w miejscach o ograniczonej wentylacji, gdzie moe zbiera si tlenek wgla. 10

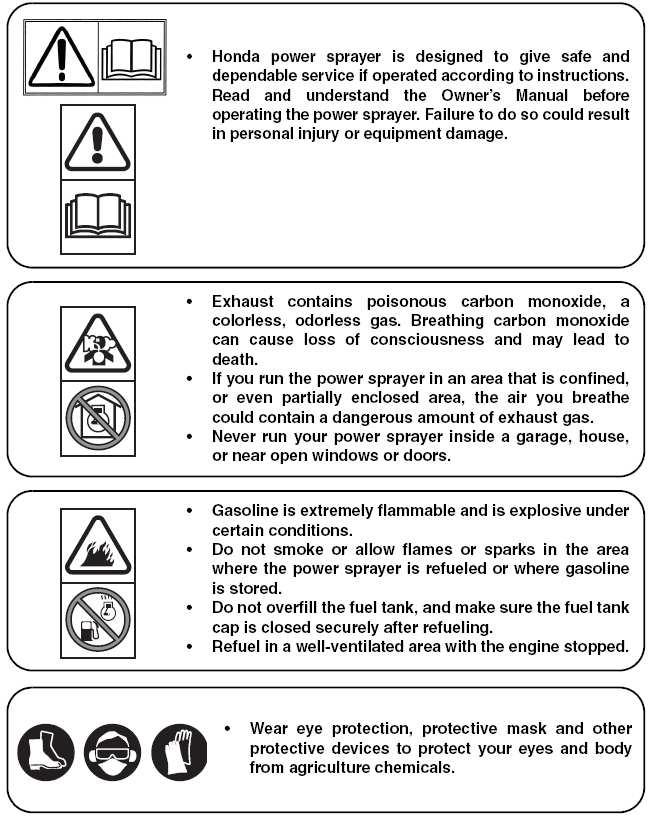

11 UMIESZCZENIE NAKLEJEK BEZPIECZESTWA Naklejki te ostrzegaj i informuj Ci o moliwoci odniesienia powanych obrae. Zapoznaj si z nimi i zrozum ich znaczenie. Jeli naklejki ulegn zniszczeniu lub stan si nieczytelne, skontaktuj si z najbliszym dealerem HONDA w celu ich uzupełnienia. OSTRZEENIA DLA OPERATORA ZAPOZNAJ SI Z INSTRUKCJ OBSŁUGI 11

12 Cigniki jednoosiowe Honda zaprojektowane s w celu zapewnienia pełnej satysfakcji z ich wykorzystania jeeli ich obsługa jest zgodna z informacjami zamieszczonymi w niniejszej instrukcji. Dokładnie przeczytaj instrukcj przed uruchomieniem generatora. Zaniechanie tej czynnoci moe by powodem powanych obrae lub awarii urzdzenia. Spaliny zawieraj tlenek wgla, gaz bezbarwny i bezzapachowy. Wdychanie tlenku wgla moe powodowa utrat przytomnoci, a nawet prowadzi do mierci. Jeli uruchamiasz agregat w zamknitej lub nawet czciowo ograniczonej przestrzeni, wdychane powietrze moe zawiera niebezpieczne iloci tlenku wgla. Nigdy nie uruchamiaj agregatu w garau, domu lub w pobliu otwartego okna czy drzwi. Benzyna jest wysoce łatwopalna, a w pewnych wypadkach wybuchowa. Nie pal i nie dopuszczaj płomieni i iskier do miejsca tankowania lub przechowywania benzyny. Nie przepełniaj zbiornika paliwa, upewnij si, e po tankowaniu korek zbiornika został dokładnie zakrcony. Napełniania zbiornika dokonuj w dobrze wentylowanym miejscu i przy zatrzymanym silniku. Zakładaj okulary ochronne, mask ochronn lub inne zabezpieczenia chronice twoje oczy i ciało przed chemikaliami rolniczymi. 12

13 Znak CE i oznaczenie głonoci Nazwa i adres producenta Nazwa i adres upowanionego przedstawiciela Rok produkcji Waga urzdzenia (z pełnym zbiornikiem na chemikalia) Model 13

14 OPIS ELEMENTÓW MASZYNY NAKRTKA GÓRNA ZBIORNIKA W OPRYSKIWACZA ZBIORNIK NA CHEMIKALIA SZELKI NA RAMIONA NAKRTKA SPUSTOWA ZBIORNIKA NA CHEMIKALIA NUMER SERYJNY DWIGIENKA DYSZY PRZEWÓD POWROTNY PALIWA (PRZEZROCZYSTY) RURKA DYSZY DWIGNIA R CZKA ZACZEP DYSZY POMPKA PALIWA TŁUMIK POKRTŁO WYBORU CI NIENIA FILTR POWIETRZA KOREK WLEWU OLEJU SILNIKOWEGO PRZEWÓD PALIWOWY (CZARNY) TYP SILNIKA DWIGNIA PRZEPUSTNIC WŁ CZNIK ZAPŁONU KOREK WLEWU PALIWA ZBIORNIK PALIWA NUMER SERYJNY SILNIKA 14

15 SPRAWDZENIE PRZED URUCHOMIENIEM Aby opryskiwacz pracował bezpiecznie i efektywnie, zawsze wykonuj działania sprwadzajce przed uruchomieniem urzdzenia. Sprawdzenia urzdzenia dokonuj zawsze na twardej, płaskiej powierzchni i przy wyłczonym silniku. Upewnij si, e włcznik silnika znajduje si w pozycji OFF, zapobiegnie to niekontrolowanemu uruchomieniu si silnika. 1. Montowanie dyszy 2. Połcz w opryskiwacza z dwignienk dyszy. 3. Połcz rurk dyszy z dwigienk dyszy. RURKA DYSZY RURKA DYSZY W OPRYSKIWACZA DWIGIENKA DYSZY W OPRYSKIWACZA DWIGIENKA 4. Połcz kocówk dyszy z rurk dyszy. Upewnij si, e zamontowałe uszczelki i połcz wszystkie czci dokładnie. KOCÓWKA DYSZY USZCZELKA RURKA DOPROWADZAJ CA 2. Połczenie wa opryskiwacza z pomp POMPA W OPRYSKIWACZA 15

16 3. Sprawdzenie szelek na ramiona Upewnij si, e dolny hak szelek jest zapity. SZELKI NA RAMIONA Kiedy zakładasz opryskiwacz na plecy, upewnij si, e szelki nie s zapltane w d wigni przepustnicy. SZELKI NA RAMIONA DWIGNIA PRZEPUSTNICY 4. Sprawdzenie poziomu oleju silnikowego Olej silnikowy jest głównym czynnikiem wpływajcym na poprawno i długo działania silnika. Nie stosuj olejów bezdetergentowych lub rolinnych. Poziom oleju sprawdzaj zawsze na płaskim podłou przy wyłczonym silniku. Zalecany olej Stosuj olej do silników 4-suwowych, który spełnia lub przekracza wymagania klasyfikacji serwisowej API SE lub wyszej.zawsze sprawdzaj oznaczenie klasy oleju na opakowaniu. SAE 10W-30 jest olejem zalecanym do generalnego uytku. Oleje o innej lepkoci pokazane na wykresie mog by stosowane gdy temperatura otoczenia zawiera si w podanym zakresie temperatur. 16

17 Stosowanie olejów dla silników 2-suwowych moe znaczco skróci czas prawidłowego działania silnika. 1. Zejmij korek filtra oleju i sprawd poziom oleju: powinien siga krawdzi szyjki filtra oleju. 2. Jeli poziom oleju jest za niski, uzupełnij zbiornik zalecanym olejem do krawdzi szyjki filtra. Dolewaj olej powoli aby unikn przelania zbiornika. Pojemno zbiornika paliwa jest mała. Co kade 10 godzin, sprawd poziom oleju i uzupełnij poziom do górnej krawdzi szyjki wlewu, jeli urzdzenie pracuje nieprzerwanie dłuej ni 10 godz. Uruchamianie silnika przy zbyt niskim poziomie oleju moe spowodowa powane uszkodzenie silnika. Sprawdzaj poziom oleju na płaskim podłou, przy wyłczonym silniku. GÓRNY POZIOM OLEJU SZYJKA WLEWU OLEJU KOREK WLEWU OLEJU GÓRNY POZIOM OLEJU 5. Sprawdzenie poziomu paliwa Uywaj tylko czyst bezołowiow benzyn samochodow, zalecana liczba oktanowej 95. Nigdy nie uywaj mieszanki benzyny i oleju lub benzyny starej lub zabrudzonej. Staraj si zapobiec przedostaniu si brudu, kurzu lub wody do zbiornika. Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Napełniaj zbiornik paliwa w dobrze wentylowanych miejscach przy zatrzymanym silniku. Nie pal i nie dopuszczaj otwartego ognia lub iskier w czasie tankowania lub w miejsce przechowywania benzyny. Nie przepełniaj zbiornika paliwa (nie powinno by paliwa w szyjce wlewu paliwa do zbiornika). Po zatankowaniu dokr dokładnie korek wlewu. Uzupełniaj paliwo ostronie i unikaj rozlania podczas tankowania. Rozlane paliwo lub jego opary mog ulec zapaleniu. Jeli jednak rozlałe paliwo, przed uruchomieniem silnika upewnij si, e wszystko dokłdnie wytarłe, a opary wywietrzały. Unikaj powtarzajcego si długotrwałego kontaktu bezyny ze skór oraz wdychania oparów paliwa. TRZYMAJ PALIWO Z DALA OD DZIECI. 17

18 Stosowanie zamienników benzyny nie jest zalecane mog one by szkodliwe dla systemu paliwowego. Jako benzyny pogarsza si szybko w zalenoci od takich czynników jak: ekspozycja na wiatło, temperatura i czas. W najgorszym przypadku jako beznyny moe drastycznie spa nawet w cigu 30 dni. Uyajc zanieczyszczonej benzyny naraasz silnik na powane uszkodzenia (zatkany ganik, zaklejone zawory). Uszkodzenia silnika spowodowane uywaniem niewłaciwej, zanieczyszczonej benzyny nie podlegaj naprawom gwarancyjnym. Aby tego unikn, stosuj si dokładnie do poniszych zalece: - uywaj tylko odpowiedniej benzyny, - przechowuj benzyn w specjalnie do tego celu zaprojektowanych karnistrach, - oprónij zbiornik paliwa i ganik, jeli urzdzenie bdzie przechowywane dłuej ni 1 miesic. 1. Ustaw opryskiwacz poziomo i sprawd wizualnie czy poziom paliwa dosiga górnego poziomu. 2. Jeli poziom paliwa jest zbyt niski, uzupełnij jego poziom jak podano w Instrukcji. Korek wlewu paliwa zdejmuj zawsze stopniowo i powoli by uwolni powietrze ze zbiornika paliwa. Jeli korek zostanie zdjty szybko, paliwo moe chlusn na zewntrz. KOREK WLEWU PALIWA MAKSYMALNY POZIOM PALIWA Benzyny zawierajce alkohol Jeli zamierzasz uy paliwa zawierajcego alkohol, upewnij si, e jego liczba oktanowa jest co najmniej tak wysoka, jak paliwa zalecanego przez Hond. Istniej dwa rodzaje paliwa zawierajcego alkohol jedne zawieraj etanol, drugie metanol. Nie stosuj paliwa zawierajcego wicej ni 10% etanolu ani paliwa zawierajcego metanol (metyl / alkohol drzewny), jeli nie zawieraj one jednoczenie uszlachetniaczy i rodków opóniajcych korozj. Jednak nawet jeli paliwo zawierajce alkohol zawiera jednoczenie uszlachetniacze i rodki opóniajce korozje, nie dopu by zawarto metanolu przekroczyła 5%. Uszkodzenia silnika wynikajce ze stosowania benzyny zawierajcej alkohol nie s objte gwarancj. Honda nie moe honorowa stosowania benzyn zawierajcych metanol, od kiedy katalogi zawartoci składników tych benzyn s tak niekompletne. Przed zakupem paliwa na nieznajomej stacji, spróbuj si dowiedzie czy paliwo nie zawiera alkoholu. Jeli tak, dowiedz si jaki i dokładnie ile alkoholu zawiera. Jeli podczas stosowania paliwa zawierajcego alkohol lub paliwa, które jak podejrzewasz moe zawiera alkohol, zauwaysz jakie niepokojce symptomy, zacznij stosowa paliwo, co do którego jeste pewny, e nie zawiera alkoholu. 18

19 6. Sprawdzenie wkładu filtra powietrza Ustaw dwigni ssania w pozycji CLOSED. Nacinij górny zatrzask na obudowie filtra powietrza i zdejmij obudow jak pokazano na rysunku. Sprawd czysto i stan zuycia wkładu filtrujcego. Jeeli wkład jest zanieczyszczony, oczy go. Jeli wkład jest zniszczony wymie go na nowy. Zamontuj wkład filtrujcy i obudow filtra powietrza. GÓRNY DWIGNIA SSANIA OSŁONA FILTRA POWIETRZA WKŁ D FILTRUJ CY DOLNE ZACZEPY OSŁONY OBUDOWA FILTRA Nigdy nie uywaj benzyny lub rozpuszczalników o niskim punkcie zapłonu do czyszczenia wkładu filtrujcego. Moe to spowodowa poar lub wybuch. Nigdy nie uruchamiaj silnika bez zamontowanego filtra powietrza. W przeciwnym wypadku silnik bardzo szybko ulegnie zuyciu z powodu zanieczyszcze, takich jak kurz i brud wpadajcych przez ga nik do silnika. 19

20 7. Luz linki przepustnicy Sprawd luz linki przepustnicy poprzez kilkukrotne pocignicie i zwolnienie dwigni przepustnicy. Powinien on wynosi od 0,5 do 2,5 mm na kocu linki. NAKRTKA MOCUJ CA WOLNA PRZESTRZE: NAKRTKA REGULUJ CA Sprawd czy dwignia przepustnicy działa płynnie 8. ruby i nakrtki Sprawd czy ruby i nakrtki nie s pozluwane. Jeli tak, docinij je dokładnie. 9. Zbiornik na chemikalia i filtry zbiornika 1. Odkr korek wlewu zbiornika i korek spustowy zbiornika. Sprawd stan zakrtek i uszczelek. Jeli s zniszczone lub popkane, wymie je na nowe. 2. Wykr oba filtry zbiornika. Sprawd czy nie s zatkane lub zniszczone. jeli s zniszczone wymie je na nowe, jeli s zabrudzone lub zatkane. umyj je wod. KOREK ZBIORNIKA FILTRY ZBIORNIK NA CHEMIKALIA KOREK SLEWOWY 20

21 3. Sprawd zbiornik pod ktem pkni i uszkodze. Jeli jest popkany lub zniszczony, wymie zbiornik. Jeli wntrze zbiornika jest zanieczyszczone, przemyj je wod. ZBIORNIK NA CHEMIKALIA 4. Zainstaluj ponownie oba filtry i obie nakrtki. URUCHAMIANIE SILNIKA Nie uruchamiaj opryskiwacza z mał iloci chemikaliów w zbiorniku. 1. WJR2525: Przekr pokrtło wyboru cinienia i ustaw napis STARTING (rozpoczcie) zgodnie z zaznaczeniem. STARTING (ROZPOCZCIE) ZAZNACZENIE POKRTŁO WYBORU CINIENIA 2. Ustaw dwigienk dyszy w pozycji CLOSED (zamknite). ZAMKNITA ZAMKNITA DWIGIENKA DYSZY DWIGIENKA DYSZY 21

22 3. Aby uruchomi zimny silnik, ustaw dwigni ssania w pozycj CLOSED (zamknita). Aby uruchomi ciepły silnik ustaw dwigni ssania w pozycji OPEN (otwarta). DWIGNIA SSANIA ZAMKNITA OTWARTA 4. Nacinij kilka razy pompk paliwa, a w powrotnej tubie paliwa (przezroczystej tubie) pokae si paliwo. PRZEWÓD POWROTNY PALIWA (PRZEZROCZYSTY) POMPKA PALIWA 5. Upewnij si, e dwignia przepustnicy ustawiona jest w pozycji SLOW (wolno). DWIGNIA PRZEPUSTNIC Y WOLNO 6. Ustaw włcznik zapłonu w pozycji ON (włczony). WŁ CZNIK ZAPŁONU 22

23 7. Jedn rk przytrzymaj górn osłon silnika, a drug rk pocignij delikatnie link rozrusznika do momentu a poczujesz opór, nastpnie szarpnij energicznie w kierunku pokazanym strzałk. Pozwól lince powróci delikatnie do stanu wyjciowego. Uwaaj by podczas pocignia za link rozrusznika nie było za tob ludzi czy zwierzt Nie puszczaj gwałtownie uchwytu linki rozrusznika po uruchomieniu silnika, gdy moe on uderzy w obudow. Link zwolnij powoli do całkowitego zwinicia. Zawsze pocigaj link rozrusznika energicznie. Jeli linka nie zostanie pocignita wystarczajco energicznie, iskra midzy elektrodami wiecy zapłonowej nie przeskoczy i silnik si nie uruchomi. R CZKA LINKI ROZRUSZNIKA GÓRNA POKRYWA SILNIKA 8. Jeli dwignia ssania była ustawiona w pozycji CLOSED podczas uruchamiania, stopniowo przestawiaj j w pozycj OPEN, w miar jak silnik si rozgrzewa. ZAMKNITA OTWARTA DWIGNIA SSANIA Ponowne uruchomienie gorcego silnika Jeeli urzdzenie pracowało przy wysokiej temperaturze otoczenia, a nastpnie zostało wyłczone na krótk chwil, moe nie uruchomi si ponownie przy pierwszym pocigniciu za link startera. Jeli tak si zdarzy, postpuj wg poniszych wskazówek. 23

24 WANE WSKAZÓWKI DOT. BEZPIECZESTWA Ustaw włcznik zapłonu w pozycji OFF przed wykonaniem dalszych czynnoci. Uchroni to silnik przed uruchomieniem si na wysokich obrotach kiedy przepustnica gazu bdzie całkowicie otwarta. Jeli silnik uruchomiłby si przy otwartej maksymalnie przepustnicy gazu, chemikalia mog ci ochlapa jeli dwigienka dyszy ustawiona bdzie w pozycji OPEN. Moe spowodowa to obraenia operatora lub osób trzecich. 1. Ustaw włcznik zapłonu w pozycji OFF. 2. Ustaw dwigni ssania w pozycji OPEN. 3. Przytrzymaj przepustnic gazu maksymalnie otwart (FAST). 4. Pocignij link startera 3 do 5 razy. 5. Ponownie wykonaj czynnoci z rozdziału URUCHAMIANIE SILNIKA przy dwigni ssania ustawionej w pozycji OPEN. Uywanie opryskiwacza na terenach wysoko nad poziomem morza Na duych wysokociach mieszanka paliwowo-powietrzna pochodzca z normalnego ganika bdzie za bogata. Wydajno silnika spadnie, a zuycie paliwa wzronie. Mona przystosowa silnik do stosowania na duych wysokociach poprzez zainstalowanie mniejszej dyszy wtrysku do ganika i przestawienie sterowania rub. Jeli stale uywasz silnika na wysokociach wikszych ni 1500 m nad poziomem morza, popro autoryzowanego dealera HONDY aeby dokonał niezbdnych przeróbek w twoim silniku. Nawet przy odpowiednim ustawieniu dysz paliwa, moc silnika maleje wraz ze wzrostem wysokoci o 3,5% na kade 300 m wysokoci. Utrata mocy bdzie wiksza jeli nie wprowadzisz niezbdnych modyfikacji dyszy wtryskowej. Uywanie opryskiwacza na wysokociach mniejszych ni te, dla których dostosowany jest ga nik, moe spowodowa przegrzanie i powane uszkodzenie silnika wskutek zbyt ubogiej mieszanki paliwowo-powietrznej. 24

25 ZATRZYMANIE SILNIKA Aby szybko wyłczy silnik w sytuacji awaryjnej, ustaw włcznik zapłonu w pozycji OFF. W normalnym wyłczaniu silnika, postpuj wg poniszej procedury: 1. Przestaw dwigienk dyszy w pozycj CLOSED. ZAMKNITA ZAMKNITA DWIGIENKA DYSZY DWIGIENKA DYSZY 2. Przestaw dwigni przepustnicy w pozycj SLOW. DWIGNIA PRZEPUSTNIC Y WOLNO 3. Włcznik silnika przestaw w pozycj OFF. WŁ CZNIK ZAPŁONU 25

26 UYWANIE OPRYSKIWACZA 1. Uruchom silnik. 2. Upewnij si, e dwignia przepustnicy ustawiona jest w pozycji SLOW. DWIGNIA PRZEPUSTNICY 3. Ustaw opryskiwacz na płaskim stole. WOLNO 4. Sprawd czy szelki na ramiona nie s zapltane w dwigni przepustnicy i zdejmij dysz z zaczepu. Nastpnie, załó opryskiwacz na plecy. - załó szelki na ramiona, - wyreguluj długo szelek. SZELKI NA RAMIONA DYSZA SZELKI NA RAMIONA DWIGNIA PRZEPUSTNICY 5. WJR2525: Wybierz dan pozycj pracy na pokrtle wyboru cinienia. ZAZNACZENIE (PUNKT USTAWIENIE HERBICYDY USTAWIENIE WYSOKIE CINIENIE POKRTŁO WYBORU CINIENIA USTAWIENIE INSEKCYDY 26

27 6. Ustaw dwigni przepustnicy w danej pozycji i przestawiaj dwigienk dyszy, obserwujc rozpryskiwany strumie. OTWARTA ZAMKNITA DWIGIENKA DYSZY SZYBKO DWIGIENKA DYSZY ZAMKNITA WOLNO DWIGNIA PRZEPUSTNICY ZAMKNITA OTWARTA Podczas pracy opryskiwaczem Nie kieruj dyszy w stron innych osób. Zachowaj ostrono gdy w zbiorniku pozostaje niewielka ilo chemikaliów. Uywanie opryskiwacza gdy w zbiorniku znajduje si mała ilo chemikaliów, moe uszkodzi pomp 27

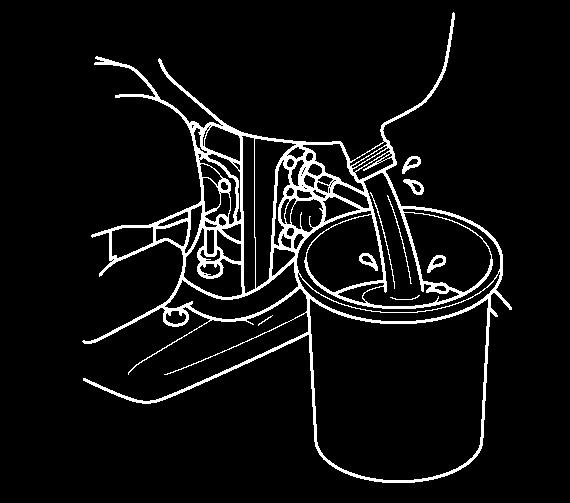

28 Po pracy opryskiwaczem Postpuj z chemikaliami cile wg wskazówek podanych przez producenta czy dystrybutora. Przestrzegaj take przepisów prawa. 1. Zatrzymaj silnik. 2. Kiedy silnik ostygnie odkr nakrtk spustow zbiornika aby spuci pozostałe w zbiorniku chemikalia. 3. Załó spowrotem nakrtk spustow, a nastpnie odkr nakrtk górn zbiornika chemikalów i wlej do rodka czyst wod aby umy wntrze zbiornika. 4. Uruchom ponownie silnik i ustaw dwigni przepustnicy pomidzy pozycj FAST i SLOW. Zamknij i otwórz dwigienk dyszy kilka razy. Opryskuj kilka minut. Odkr nakrtk spustow zbiornika chemikaliów i zlej wod znajdujc si w nim. 5. Włó dysz do zaczepu. 28

29 KONSERWACJA I PRZEGLDY Okresowe przegldy i regulacje s niezbdne do utrzymania urzdzenia w idealnym stanie. Regularna konserwacja urzdzenia zapewni równie wydłuenie jego ywotnoci. Czstotliwo wykonywania przegldów oraz wymagane czynnoci opisane s w poniszej tabeli. Przed rozpoczciem czynnoci konserwujcych czy przegldów ustaw opryskiwacz na płaskiej powierzchni i zatrzymaj silnik. Upewnij si, e włcznik silnika ustawiony jest w pozycji OFF - zapobiegnie to niekontrolowanemu uruchomieniu silnika. Opryskiwacz powinien by serwisowany w Autoryzowanych Punktach Serwisowych. Uywaj tylko oryginalnych czci Hondy lub ich zamienników. Uywanie czci złej jakoci moe doprowadzi do uszkodzenia opryskiwacza. Tabela przegldów Regularny przegld okresowy (3) Wyszczególnienie Olej silnikowy Filtr powietrza wieca zapłonowa sprawdzi poziom wymieni sprawdzi oczyci oczyci - wyregulowa wymieni Przed kadym uruchomieniem o o Po 1 m-cu lub po 10 h o Co 3 m-ce lub co 25 h o (1) eberka chłodzce sprawdzi o Nakrtki, ruby sprawdzi o Linka gazu sprawdzi o Bben i okładzina sprzgła sprawdzi o (2) Co 6 m-cy Co rok lub lub co 50 h co 100 h Bieg jałowy sprawdzi - wyregulowa o (2) Luzy zaworowe wyregulowa o (2) Komora spalania oczyci Co kade 300 godzin (2) Filtr paliwa sprawdzi o Zbiornik paliwa oczyci o Przewody paliwowe sprawdzi Co kade 2 lata (wymie w razie potrzeby) (2) Przewody olejowe sprawdzi Co kade 2 lata (wymie w razie potrzeby) (2) Zbiornik chemikaliów sprawdzi i filtry oczyci (1) Wykonuj obsług czciej jeli uywasz silnik w warunkach duego zapylenia. (2) Obsługa tych pozycji powinna by wykonana przez autoryzowany serwis. (3) Przy uywaniu komercyjnym, ustal właciw czstotliwo wg wzoru log godzin. o o o Co 2 lata lub co 300 h o 29

30 Wymiana oleju Olej naley spuszcza z silnika gdy jest ciepły, dziki czemu spłynie szybko i w całoci. Ustaw opryskiwacz na płaskiej stabilnej powierzchni, zatrzymaj silnik. 1. Upewnij si, e korek wlewu paliwa jest dokładnie dokrcony. 2. Odkr korek wlewu oleju i przechyl silnik w kierunku szyjki wlewu oleju aby olej mógł bezproblemowo spłyn do przygotowanego naczynia. 3. Uzupełnij rekomendowanym olejem i sprawd jego poziom. Wlewaj olej powoli aby unikn przelania, poniewa miska olejowa ma mał pojemno. KOREK WLEWU PALIWA SZYJKA WLEWU OLEJU GÓRNY POZIOM GÓRNY POZIOM 4. Nałó i dokr dokładnie korek wlewu oleju. Jeli doszło do rozlania oleju, dokładnie wytrzyj wszelkie plamy. Ilo oleju w silniku: 0,08. Umyj rce wod z mydłem po kadym kontakcie ze zuytym olejem. Zutylizuj zuyty oleju w sposób, który nie bdzie szkodził rodowisku naturalnemu. Zalecamy by zaniósł zuyty olej w odpowiednim zbiorniku do lokalnego serwisu. Nie wyrzucaj go do kosza, ani nie wylewaj do ciaków czy do ziemi. 30

31 Kontrola filtra powietrza Zabrudzony filtr powietrza bdzie utrudniał dopływ powietrza do ganika. Aby zapewni prawidłow prac ganika, regularnie sprawdzaj stan filtra powietrza. Dokonuj przegldów i czyszczenia filtra czciej jeli pracujesz w silnie zapylonej atmosferze. Nigdy nie uywaj benzyny lub rozpuszczalników o niskim punkcie zapłonu do czyszczenia filtra powietrza. Moe to spowodowa poar lub wybuch. Nigdy nie uruchamiaj silnika bez zamontowanego filtra powietrza. Przyspieszy to gwałtownie zuycie silnika. 1. Ustaw dwigni ssania w pozycji CLOSED. 2. Zdejmij osłon filtra powietrza naciskajc górny oraz dwa dolne zatrzaski na pokrywie. 3. Umyj wkład filtrujcy w niepalnym rozpuszczalniku lub rozpuszczalniku o wysokim punkcie zapłonu, a nastpnie wysusz go dokładnie. 4. Nascz wkład filtrujcy czystym olejem silnikowym, a nadmiar oleju wycinij. 5. Załó spowrotem wkład filtrujcy. 6. Zamontuj pokryw filtra wkładajc najpierw dolne zatrzaski, a nastpnie górny. DWIGNIA SSANIA GÓRNY ZATRZASK OSŁONA FILTRA POWIETRZA WKŁAD FILTRUJ CY GÓRNY ZATRZASK DOLNE ZACZEPY 31

32 Kontrola wiecy zapłonowej Zalecane wiece: CMR4H (NGK) Nigdy nie uywaj wiec zapłonowych o niewłaciwej ciepłocie. Aby zapewni prawidłow prac silnika wieca musi by wolna od nalotu, a odległo midzy elektrodami musi by właciwie ustawiona. 1. Poluzuj 5mm rub i zdejmij górn osłon silnika. Nie pocigaj linki rozrusznika i nie uruchamiaj silnika bez górnej osłony. Pod ni znajduj si wirujce oraz gorce czci silnika. GÓRNA POKRYWA RUBA 5 mm 2. Oczy przestrze wokół wiecy z wszelkich zanieczyszcze. 3. Zdejmij fajk wiecy i wykr wiec uywajc odpowiedniego klucza do wiec. Jeli silnik pracował wieca zapłonowa i tłumik s bardzo gorce. Uwaaj, aby przez pewnien czas nie dotyka wiecy i tłumika. WIECA ZAPŁONOWA FAJKA WIECY ZAPŁONOWEJ 4. Sprawd wizualnie stan wiecy zapłonowej. Jeli wieca jest zuyta lub izolator popkany wymie wiec na now. Jeli pozostawiasz t samo wiec oczy j z nalotu przy pomocy szczotki drucianej. 32

33 5. Zmierz odstp pomidzy elektrodami przy pomocy szczelinomierza. Skoryguj odstp jeli jest to konieczne poprzez ostrone zginanie bocznej elektrody. Odstp powinien wynosi: 0,60-0,70 mm. BOCZNA ELEKTRODA PODKŁADKA USZCZELNIAJ CA 6. Przed ponownym wkrceniem sprawd, czy podkładka wiecy zapłonowej jest w dobrym stanie i wprowad wiec w otwór uwaajc aby nie uszkodzi gwintu. 7. Po wstpnym wkrceniu wiecy palcami dokr j kluczem by dobrze docisn uszczelk. KLUCZ DO WIEC ZAPŁONOWYCH Jeeli istalujesz now wiec zapłonow docinij j kluczem o1/2 obrotu. Jeli instalujesz uywan wiec docinij j tylko o 1/8 1/4 obrotu. 8. Załó fajk na wiec zapłonow. 9. Załó górn osłon silnika i dokr rub 5 mm. wieca zapłonowa powinna by dokrcona bardzo dokładnie. Niedokładnie dokrcona wieca nagrzewa si w bardzo znacznym stopniu i moe spowodowa uszkodzenie silnika. 33

34 Kontrola filtra paliwa Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Przy nieostronym obchodzeniu si z paliwem moesz dozna poparze i innych powanych obrae. 1. Sprawd czy korek wlewu oleju jest dokładnie dokrcony. 2. Zdejmij korek wlewu paliwa i wylej paliwo do przygotowanego zbiornika, przechylajc silnik w kierunku szyjki wlewu paliwa. KOREK WLEWU OLEJU SZYJKA FILTRA PALIWA 3. Wycignij delikatnie filtr paliwa z szyjki wlewu przy pomocy kawałka drutu. 4. Sprawd czysto filtra paliwa. Jeli filtr jest zabrudzony, umyj go delikatnie w niepalnym rozpuszczalniku lub rozpuszczalniku o wysokim punkcie zapłonu. Jełi filtr jest wyjtkowo mocno zabrudzony wymien go na nowy. FILTR PALIWA 5. Włó spowrotem filtr paliwa i zakr korek wlewu paliwa dokładnie. 34

35 Czyszczenie zbiornika paliwa Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Przy nieostronym obchodzeniu si z paliwem moesz dozna poparze i innych powanych obrae. 1. Sprawd czy korek wlewu oleju jest dokładnie dokrcony. 2. Zdejmij korek wlewu paliwa i wylej paliwo do przygotowanego zbiornika przechylajc silnik w kierunku szyjki wlewu paliwa. KOREK WLEWU OLEJU SZYJKA WLEWU PALIWA 3. Wycignij delikatnie filtra paliwa z szyjki wlewu przy pomocy kawałka drutu. 4. Usu wod i zanieczyszczenia zalegajce w zbiorniku paliwa poprzez przepłukanie zbiornika niepalnym rozpuszczalnikiem lub rozpuszczalnikiem o wysokim punkcie zapłonu. FILTR PALIWA 5. Włó spowrotem filtr paliwa i zakr korek wlewu paliwa dokładnie 35

36 eberka chłodzce Sprawd wizualnie przez pokryw stan eberek chłodzcych. Jeliz zauwaysz tam zablokowan traw, licie lub błoto, skontaktuj si z Autoryzowanym Punktem Serwisowym w celu wyczyszczenia silnika. EBERKA CHŁODZ CE (POD POKRYW ) Demonta i konserwacja dyszy Jeli strumie z opryskiwacza jest nieregularny, zdemontuj dysz i sprawd jej stan. - jeli widoczne s plamy rdzy lub inne naloty wyczy dysze, - jeli dysza jest zniszczona wymie j na now. DYSZA DYSZA 36

37 TRANSPORT / PRZECHOWYWANIE Transport Aby unikn zagroenia poaru i poparze, pozwól silnikowi wystygn przed transportowaniem lub magazynowaniem opryskiwacza wewntrz. Dokr korek wlewu paliwa, aby unikn rozlania paliwa. Opary paliwa lub rozlane paliwo mog ulec zapaleniu. Magazynowanie Przed magazynowaniem opryskiwacza przez dłuszy czas: 1. Wykonaj działania wymienione w podrozdziale Po pracy opryskiwaczem. 2. Aby unikn zamarzania wody w urzdzeniu, spu całkowicie wod z komory pompy. a) odłcz w opryskiwacza od komory pompy. Aby unikn zatkania rurki dyszy, upewnij si, e w wu oraz zbiorniku chemikaliów nie ma adnych zanieczyszcze. RURKA DYSZY POMPA ZACZEP DYSZY W OPRYSKIWACZA b) WJR1525: Przycinij i przytrzymaj ółty guzik spustowy pompy przez 10 sekund. SPUST POMPY (ÓŁTY GUZIK) c) Uruchom silnik. d) Ustaw dwigni przepustnicy pomidzy pozycj FAST i SLOW i przytrzymaj przez 10 sekund aby całkowicie opróni kompr pompy. e) Zatrzymaj silnik. f) Podłcz w opryskiwacza. 37

38 3. Spu paliwo. Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Przy nieostronym obchodzeniu si z paliwem moesz dozna poparze i innych powanych obrae. a) Upewnij si, e korek wlewu oleju jest dokładnie dokrcony. b) Zdejmij korek wlewu paliwa i wylej paliwo do przygotowanego naczynia, przechylajc silnik w kierunku szyjki wlewu paliwa. POMPKA PALIWA KOREK WLEWU OLEJU PRZEWÓD POWROTNY PALIWA (PRZEZROCZYSTY) SZYJKA FILTRA PALIWA c) Nacinij kilka razy pompk paliwa, a paliwo z tubu powrotnej paliwa powróci do zbiornika. d) Ponownie przechyl silnik w kierunku szyjki wlewu paliwa i zlej pozostałoci paliwa do naczynia. e) Zakr dokładnie korek wlewu paliwa po całkowitym oprónieniu zbiornika. 4. Wymien olej silnikowy. 5. Oczy filtr powietrza. 6. Naoliw cylinder. a) Poluzuj rub 5 mm i zdejmij górn osłon silnika. b) Wyjmij wiec zapłonow. c) Wlej par kropli czystego oleju silnikowego do cylindra. d) Załó tymczasowo górn osłon silnika. e) Pocignij link rozrusznika par razy aby rozprowadzi olej po ciankach cylindra. f) Zdejmij górn osłon silnika i zainstaluj wiec zapłonow. g) Załó osłon silnika i dokr dokładnie rub 5 mm. 7. Pocignij link rozrusznika a poczujesz opór. 8. Okryj silnik aby zabezpieczy go przed kurzem i innymi zanieczyszczeniami. 9. Przechowuj opryskiwacz w bezpiecznym, zamknitym miejscu, niedostpnym dla dzieci i zwierzt, wolnym od kurzu i wilgoci, z dala od wszelkich ródeł iskier czy ognia. Na czas przechowywania przykryj urzdzenie plandek. 38

39 USUWANIE USTEREK Jeli silnik nie chce zapali, sprawd nastpujce rzeczy: 1. Czy włcznik zapłonu znajduje si w pozycji ON? 2. Czy w zbiorniku paliwa jest paliwo? 3. Czy paliwo dociera do ganika? Aby sprawdzi wcinij par razy pompk paliwa. 4. Czy wieca zapłonowa jest w dobrym stanie? Oczy, wyreguluj i osusz wiec zapłonow. Wymie na now jeli to konieczne. Jeli mimo to silnik nie działa, skontaktuj si z Autoryzowanym Punktem Serwisowym. Jeli opryskiwacz pracuje nieregularnie BRAK ROZPYLANIA CHEMIKALIÓW 1. Sprawd czy prdko obrotowa silnika nie jest za niska. NIE OSI GNITO CINIENIA ROZPYLANIA 1. Sprawd czy dysza nie jest zatkana lub nie ma ladów uszkodzenia. 2. Rozmontuj i przeczy dysz. Jeli opryskiwacz mimo to nadal nie działa, skontaktuj si z Autoryzowanym Punktem Serwisowym. 39

40 DANE TECHNICZNE Model maszyny WJR1525 WJR2525 Kod WAKJ WAMJ Długo Szeroko Wysoko 390 mm 480 mm 650 mm Waga sucha 9,4 kg 9,2 kg Pojemno zbiornika na chemikalia Pompa 25 L Typ WJR1525 WJR2525 Poziomy pojedynczy tłok Poziome dwa tłoki Max. cinienie 1,5 Mpa (przy obr/min) 2,5 Mpa (przy obr/min) Zasysanie 5,2 L/min (przy obr/min) 7,1 L/min (przy obr/min) Wybrane ustawienie WYSOKIE CINIENIE INSEKTYDY HERBICYDY Cinienie Przepływ Hałas i wibracje WJR1525 1,3 Mpa WJR2525 2,3 Mpa 1,5 Mpa 0,7 Mpa WJR1525 2,4 l/min WJR2525 3,6 L/min 2,9 L/min 2,0 L/min Model WJR1525 WJR2525 Poziom cinienia akustycznego w uszach operatora zgodnie z EN ISO 22868: db (A) 91 db (A) Niepewno pomiarowa 1 db (A) 2 db (A) Zmierzony poziom mocy akustycznej zgodnie z EN ISO 22868: db (A) 105 db (A) Niepewno pomiarowa 1 db (A) 2 db (A) Poziom wibracji na przedramieniu operatora Nie przekracza (EN12096:1997 Aneks D, 2,5 m/s 2 EN ISO 22867:2006) 2,7 m/s 2 Niepewno pomiarowa - 1,4 m/s 2 UWAGA: Dane techniczne ze wzgldu na wprowadzane ulepszenia mog ulec zmianie bez wczeniejszego powiadomienia. 40

41 Silnik Model silnika Typ GX 25T Pojemno skokowa 25,0 cm 3 rednica x skok 4-suwowy, 1-cylindrowy, OHV 35,0 x 26,0 mm Moc Net wg SAE J1349 * 0,72 kw (1,0 KM) / 7 000obr -1 Max. moment obrotowy 1,0 Nm / obr -1 System chłodzenia System zapłonowy wieca zapłonowa Pojemno zbiornika paliwa Wymuszony obieg powietrza Iskrownik tranzystorowy NGK: CMR4H 0,58 L * Moc silnika przedstawiona w tym dokumencie jest moc netto testowan dla produkowanego modelu silnika i mierzon zgodnie z norm SAE1349 przy 7000 obr/min (Engine Net Power) oraz przy 5000 obr/min (Engine Max. Net Torque). Silniki z produkcji masowej mog nieco odbiega od tych wartoci. Rzeczywista moc silnika zainstalowanego w finalnym wyrobie zaley od wielu czynników włcznie z prdkoci obrotow silnika w konkretnym zastosowaniu, warunków otoczenia, obsługi i innych czynników. UWAGA: Dane techniczne ze wzgldu na wprowadzane ulepszenia mog ulec zmianie bez wczeniejszego powiadomienia. LISTA AUTORYZOWANYCH PUNKTÓW SERWISOWYCH Adresy oraz telefony do Autoryzowanych Punktów Serwisowych Aries Power Equipment znajdziesz na stronie internetowej: lub oraz pod podanymi poniej telefonami: Centrala: Serwis Centralny: Warszawa Warszawa , ul. Wrocławska 25 ul. Puławska 467, tel. (0 22) tel. (0 22)

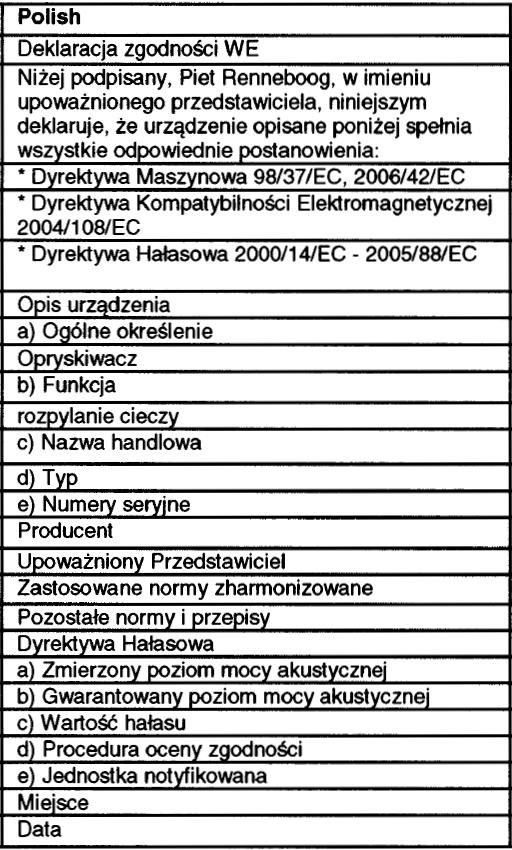

42 DEKLARACJA ZGODNOCI WE (Tłumaczenie zawartoci) Deklaracja Zgodnoci WE 1. Niej podpisany, Piet Renneboog, w imieniu autoryzowanego przedstawiciela, niniejszym deklaruje, e urzdzenie opisane poniej spełnia wszystkie zasadnicze wymagania nastpujcych Dyrektyw: Dyrektywa Maszynowa 98/37/EC i 2006/42/EC Dyrektywa Kompatybilnoci elektromagnetycznej 2004/108/EC 2. Opis urzdzenia a) Ogólny opis Opryskiwacz b) Funkcja rozpylanie cieczy c) Nazwa handlowa d) Typ e) Numer seryjny *1 *1 3. Producent Honda Motor Co., Ltd Minamiaoyama Minato-ku, Tokyo, JAPONIA 4. Autoryzowany przedstawiciel Honda Motor Europe Ltd. Aalst Office Wijngaardveld 1 (NoordV), Aalst - BELGIA 5. Zastosowane normy zharmonizowane 6. Pozostałe standardy i specyfikacje EN 709:1997/A1: Wykonano w: Aalst, BELGIA 8. Data:... Piet Renneboog Homologation Manager Honda Motor Europe, Ltd. Aalst Office *1 patrz strona z danymi technicznymi 42
