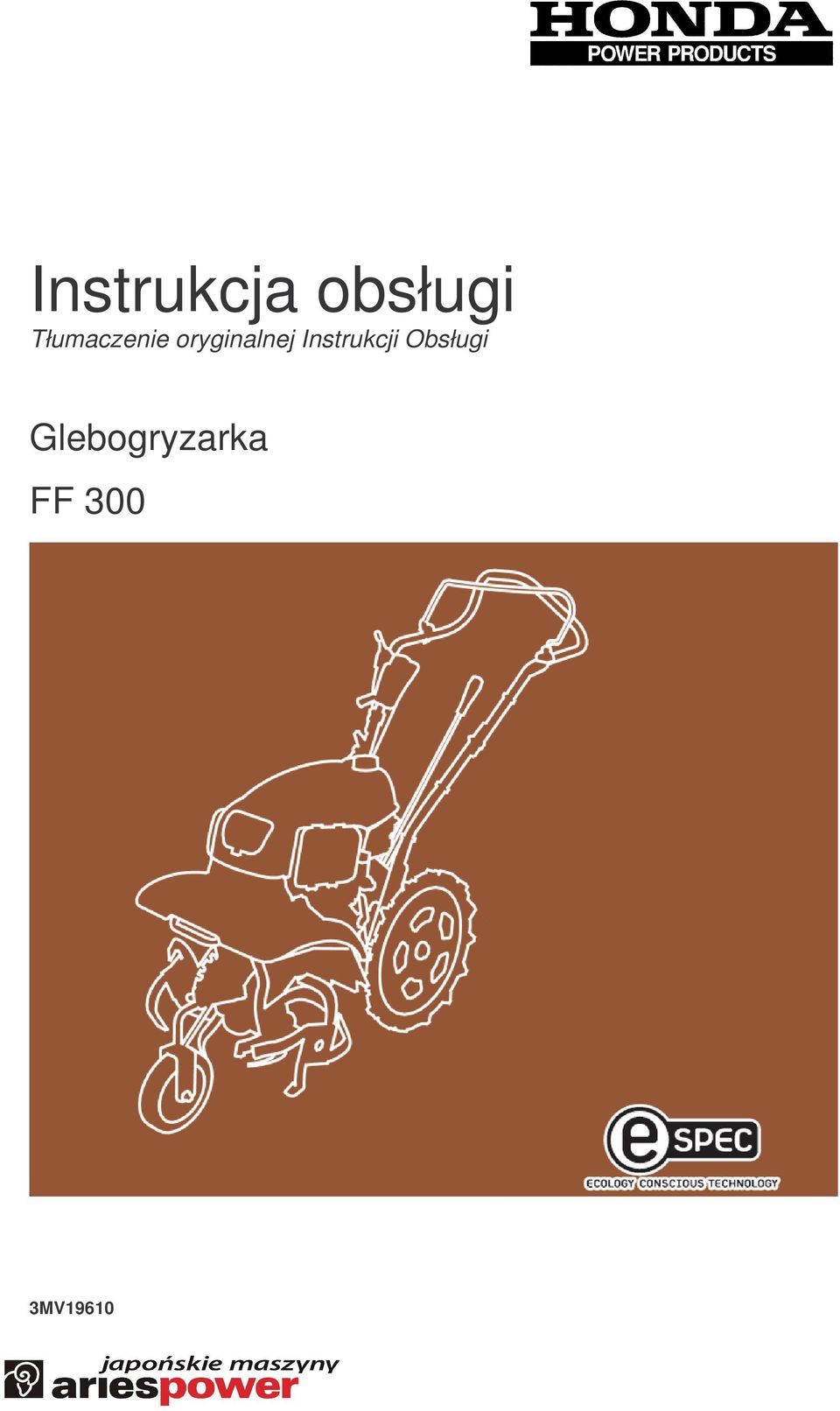

1 Instrukcja obsługi Tłumaczenie oryginalnej Instrukcji Obsługi Glebogryzarka FF 300 3MV19610

2 Znak e-spec symbolizuje technologie odpowiedzialne rodowiskowo zastosowane przez firm Honda w urzdzeniach, które wyraaj nasze pragnienie zachowania rodowiska naturalnego dla przyszłych pokole. 2

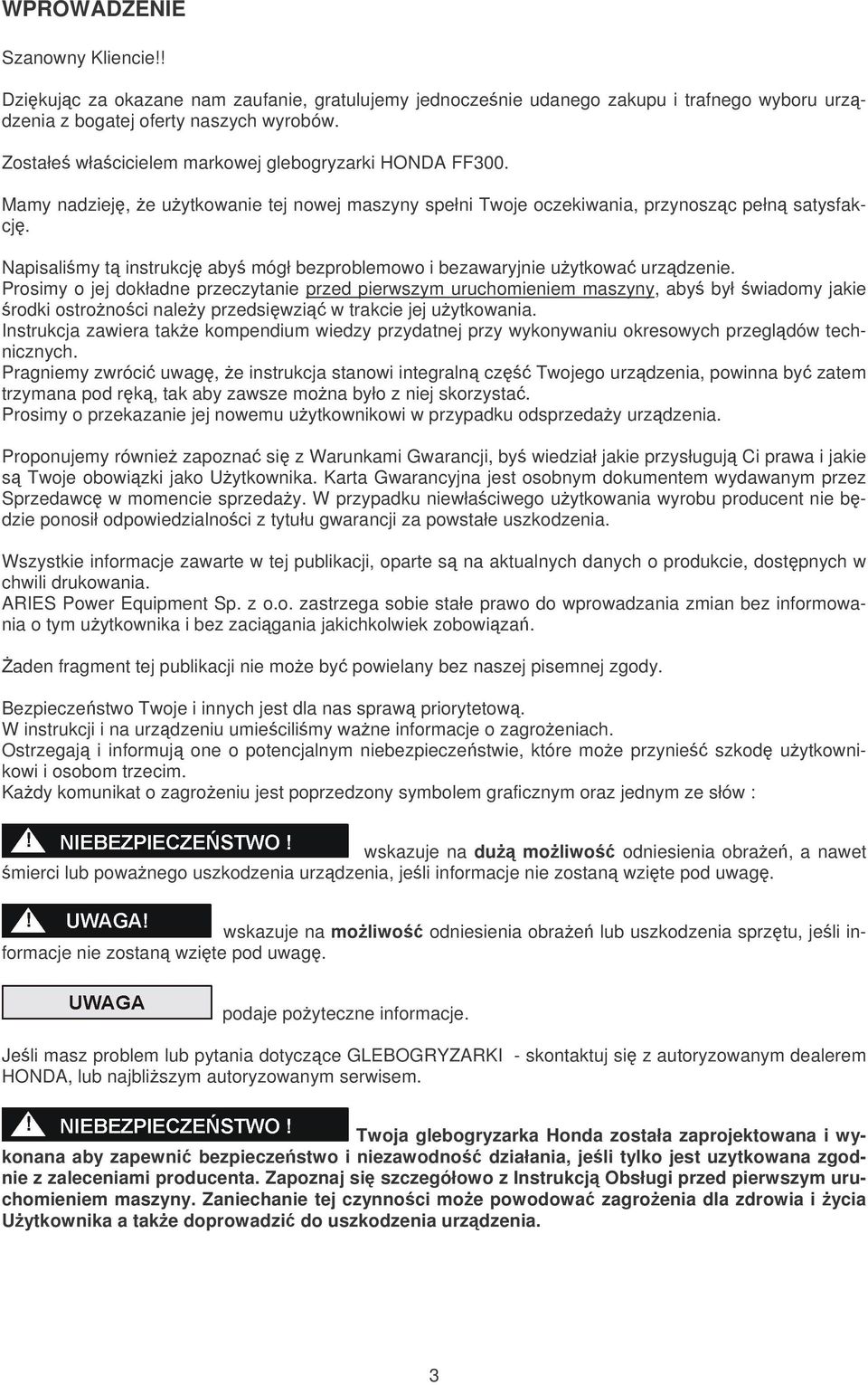

3 WPROWADZENIE Szanowny Kliencie!! Dzikujc za okazane nam zaufanie, gratulujemy jednoczenie udanego zakupu i trafnego wyboru urzdzenia z bogatej oferty naszych wyrobów. Zostałe włacicielem markowej glebogryzarki HONDA FF300. Mamy nadziej, e uytkowanie tej nowej maszyny spełni Twoje oczekiwania, przynoszc pełn satysfakcj. Napisalimy t instrukcj aby mógł bezproblemowo i bezawaryjnie uytkowa urzdzenie. Prosimy o jej dokładne przeczytanie przed pierwszym uruchomieniem maszyny, aby był wiadomy jakie rodki ostronoci naley przedsiwzi w trakcie jej uytkowania. Instrukcja zawiera take kompendium wiedzy przydatnej przy wykonywaniu okresowych przegldów technicznych. Pragniemy zwróci uwag, e instrukcja stanowi integraln cz Twojego urzdzenia, powinna by zatem trzymana pod rk, tak aby zawsze mona było z niej skorzysta. Prosimy o przekazanie jej nowemu uytkownikowi w przypadku odsprzeday urzdzenia. Proponujemy równie zapozna si z Warunkami Gwarancji, by wiedział jakie przysługuj Ci prawa i jakie s Twoje obowizki jako Uytkownika. Karta Gwarancyjna jest osobnym dokumentem wydawanym przez Sprzedawc w momencie sprzeday. W przypadku niewłaciwego uytkowania wyrobu producent nie bdzie ponosił odpowiedzialnoci z tytułu gwarancji za powstałe uszkodzenia. Wszystkie informacje zawarte w tej publikacji, oparte s na aktualnych danych o produkcie, dostpnych w chwili drukowania. ARIES Power Equipment Sp. z o.o. zastrzega sobie stałe prawo do wprowadzania zmian bez informowania o tym uytkownika i bez zacigania jakichkolwiek zobowiza. aden fragment tej publikacji nie moe by powielany bez naszej pisemnej zgody. Bezpieczestwo Twoje i innych jest dla nas spraw priorytetow. W instrukcji i na urzdzeniu umiecilimy wane informacje o zagroeniach. Ostrzegaj i informuj one o potencjalnym niebezpieczestwie, które moe przynie szkod uytkownikowi i osobom trzecim. Kady komunikat o zagroeniu jest poprzedzony symbolem graficznym oraz jednym ze słów : wskazuje na du moliwo odniesienia obrae, a nawet mierci lub powanego uszkodzenia urzdzenia, jeli informacje nie zostan wzite pod uwag. wskazuje na moliwo odniesienia obrae lub uszkodzenia sprztu, jeli informacje nie zostan wzite pod uwag. podaje poyteczne informacje. Jeli masz problem lub pytania dotyczce GLEBOGRYZARKI - skontaktuj si z autoryzowanym dealerem HONDA, lub najbliszym autoryzowanym serwisem. Twoja glebogryzarka Honda została zaprojektowana i wykonana aby zapewni bezpieczestwo i niezawodno działania, jeli tylko jest uzytkowana zgodnie z zaleceniami producenta. Zapoznaj si szczegółowo z Instrukcj Obsługi przed pierwszym uruchomieniem maszyny. Zaniechanie tej czynnoci moe powodowa zagroenia dla zdrowia i ycia Uytkownika a take doprowadzi do uszkodzenia urzdzenia. 3

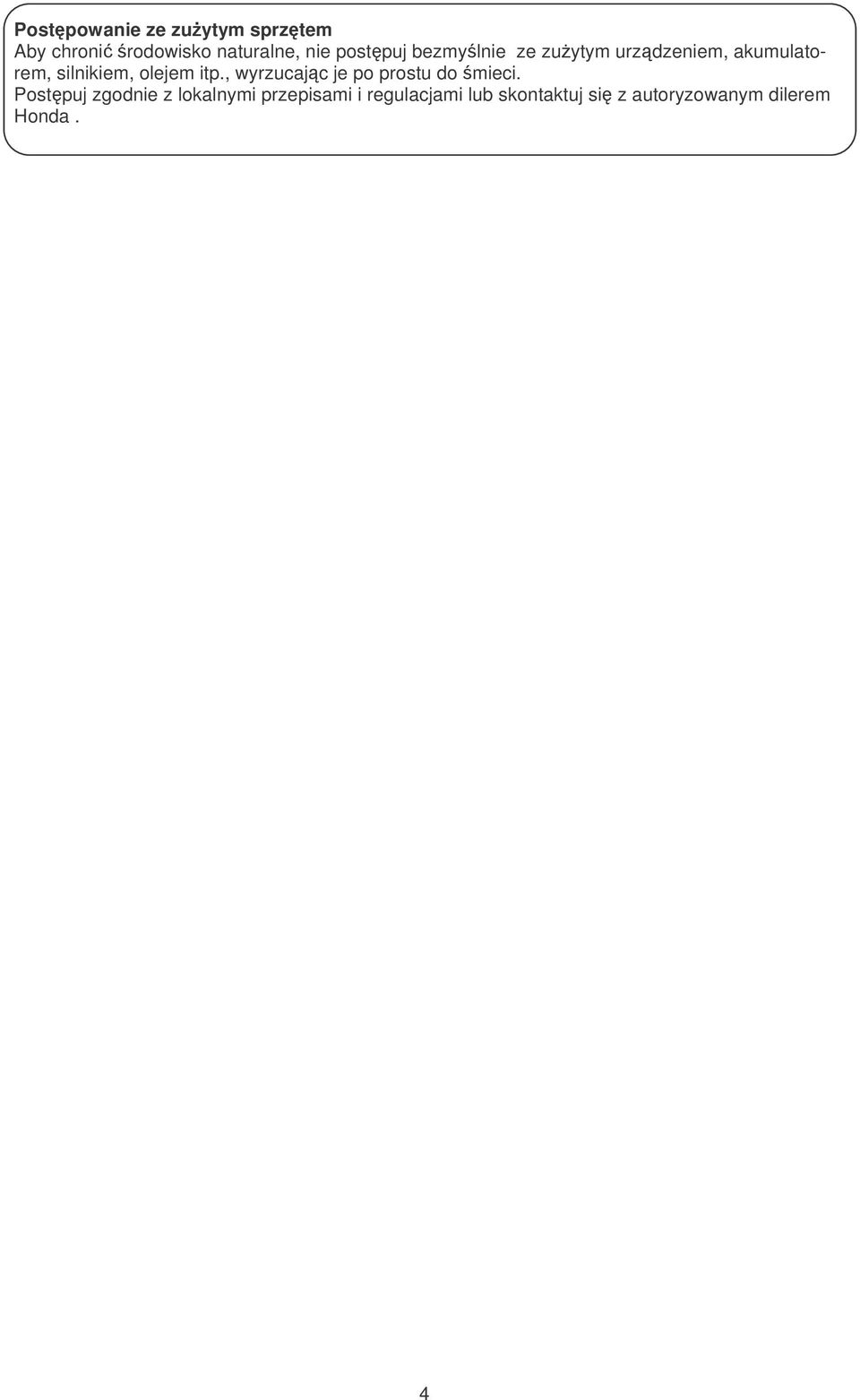

4 Postpowanie ze zuytym sprztem Aby chroni rodowisko naturalne, nie postpuj bezmylnie ze zuytym urzdzeniem, akumulatorem, silnikiem, olejem itp., wyrzucajc je po prostu do mieci. Postpuj zgodnie z lokalnymi przepisami i regulacjami lub skontaktuj si z autoryzowanym dilerem Honda. 4

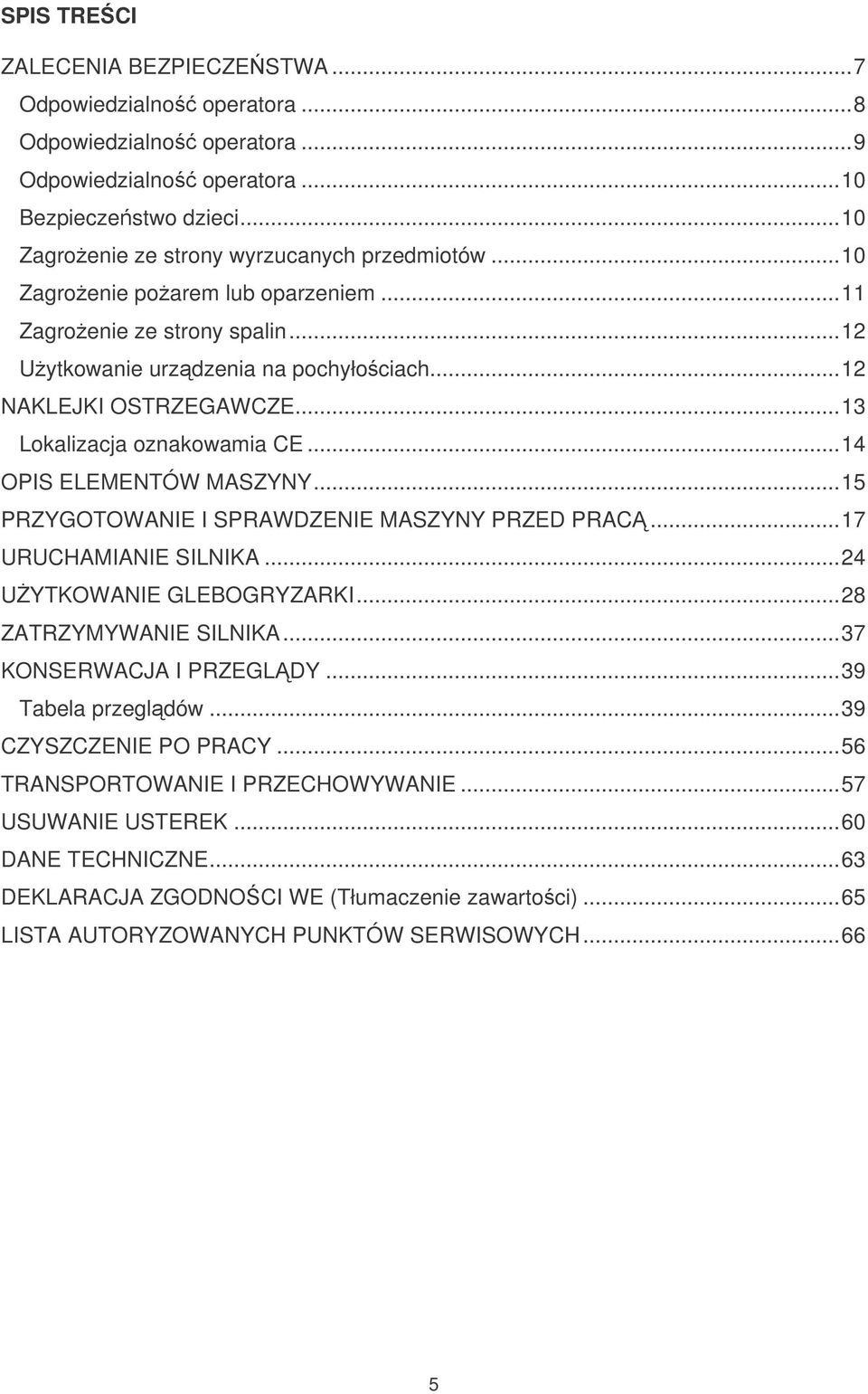

5 SPIS TRECI ZALECENIA BEZPIECZESTWA...7 Odpowiedzialno operatora...8 Odpowiedzialno operatora...9 Odpowiedzialno operatora...10 Bezpieczestwo dzieci...10 Zagroenie ze strony wyrzucanych przedmiotów...10 Zagroenie poarem lub oparzeniem...11 Zagroenie ze strony spalin...12 Uytkowanie urzdzenia na pochyłociach...12 NAKLEJKI OSTRZEGAWCZE...13 Lokalizacja oznakowamia CE...14 OPIS ELEMENTÓW MASZYNY...15 PRZYGOTOWANIE I SPRAWDZENIE MASZYNY PRZED PRAC...17 URUCHAMIANIE SILNIKA...24 UYTKOWANIE GLEBOGRYZARKI...28 ZATRZYMYWANIE SILNIKA...37 KONSERWACJA I PRZEGL DY...39 Tabela przegldów...39 CZYSZCZENIE PO PRACY...56 TRANSPORTOWANIE I PRZECHOWYWANIE...57 USUWANIE USTEREK...60 DANE TECHNICZNE...63 DEKLARACJA ZGODNOCI WE (Tłumaczenie zawartoci)...65 LISTA AUTORYZOWANYCH PUNKTÓW SERWISOWYCH

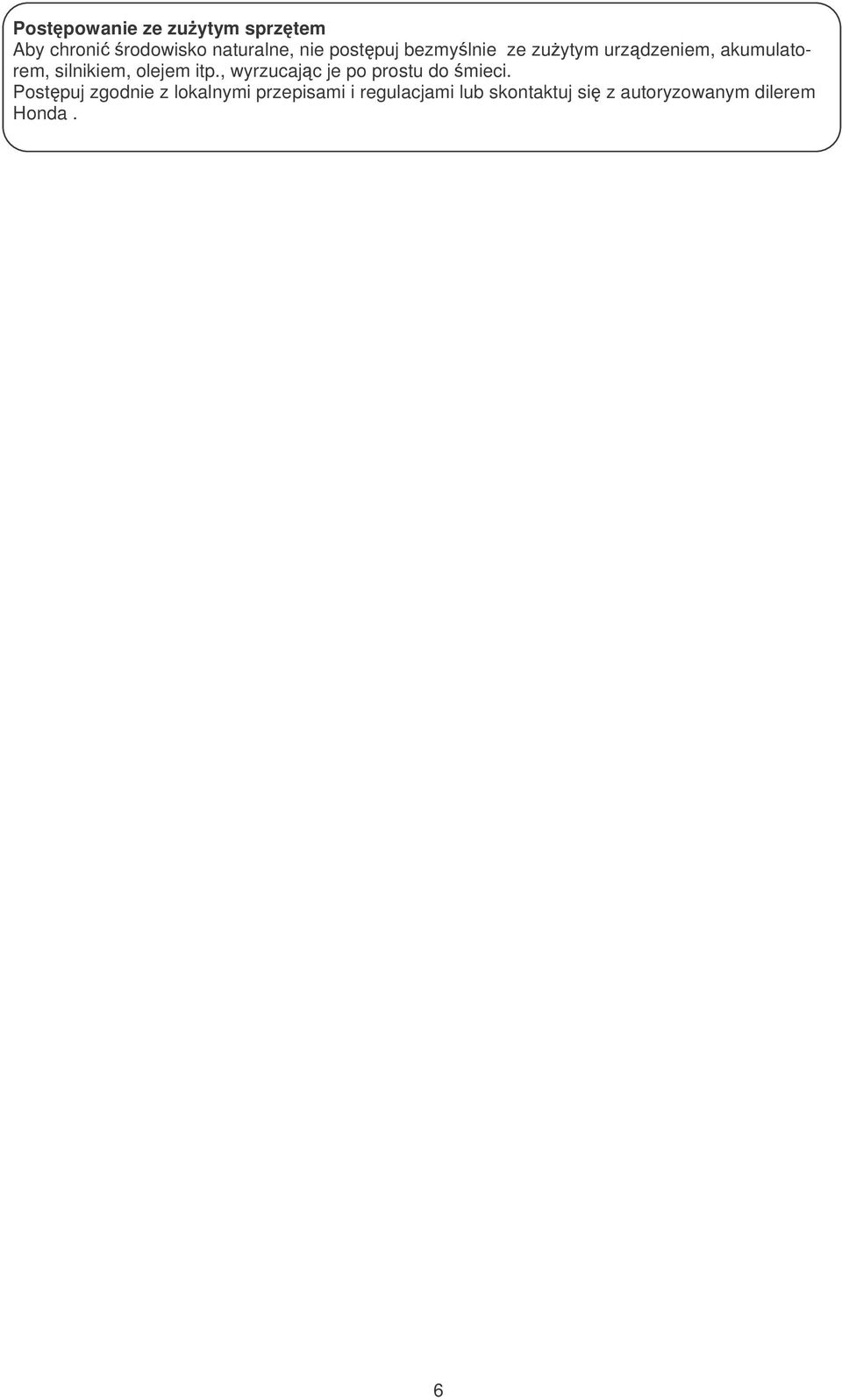

6 Postpowanie ze zuytym sprztem Aby chroni rodowisko naturalne, nie postpuj bezmylnie ze zuytym urzdzeniem, akumulatorem, silnikiem, olejem itp., wyrzucajc je po prostu do mieci. Postpuj zgodnie z lokalnymi przepisami i regulacjami lub skontaktuj si z autoryzowanym dilerem Honda. 6

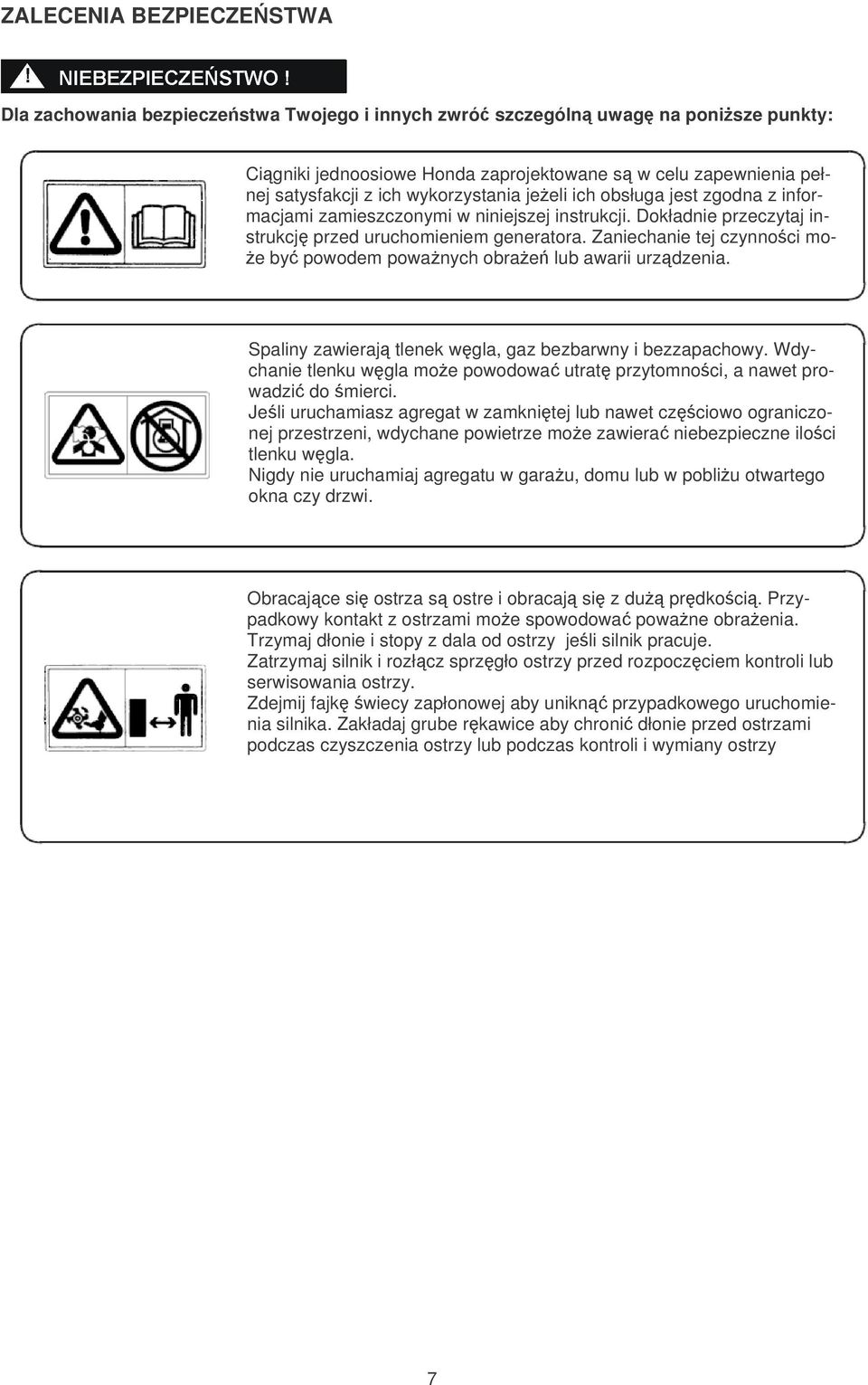

7 ZALECENIA BEZPIECZESTWA Dla zachowania bezpieczestwa Twojego i innych zwró szczególn uwag na ponisze punkty: Cigniki jednoosiowe Honda zaprojektowane s w celu zapewnienia pełnej satysfakcji z ich wykorzystania jeeli ich obsługa jest zgodna z informacjami zamieszczonymi w niniejszej instrukcji. Dokładnie przeczytaj instrukcj przed uruchomieniem generatora. Zaniechanie tej czynnoci mo- e by powodem powanych obrae lub awarii urzdzenia. Spaliny zawieraj tlenek wgla, gaz bezbarwny i bezzapachowy. Wdychanie tlenku wgla moe powodowa utrat przytomnoci, a nawet prowadzi do mierci. Jeli uruchamiasz agregat w zamknitej lub nawet czciowo ograniczonej przestrzeni, wdychane powietrze moe zawiera niebezpieczne iloci tlenku wgla. Nigdy nie uruchamiaj agregatu w garau, domu lub w pobliu otwartego okna czy drzwi. Obracajce si ostrza s ostre i obracaj si z du prdkoci. Przypadkowy kontakt z ostrzami moe spowodowa powane obraenia. Trzymaj dłonie i stopy z dala od ostrzy jeli silnik pracuje. Zatrzymaj silnik i rozłcz sprzgło ostrzy przed rozpoczciem kontroli lub serwisowania ostrzy. Zdejmij fajk wiecy zapłonowej aby unikn przypadkowego uruchomienia silnika. Zakładaj grube rkawice aby chroni dłonie przed ostrzami podczas czyszczenia ostrzy lub podczas kontroli i wymiany ostrzy 7

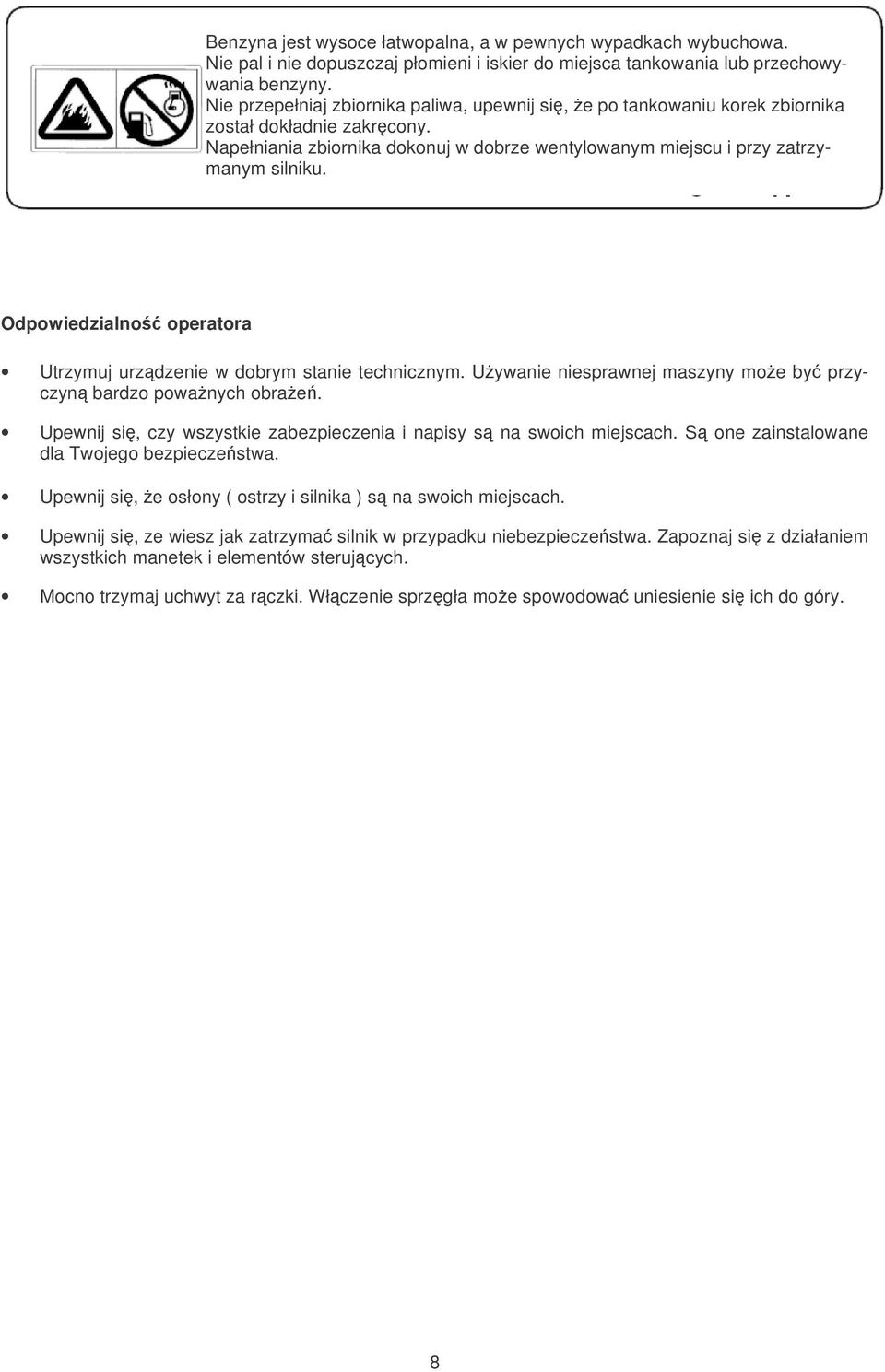

8 Benzyna jest wysoce łatwopalna, a w pewnych wypadkach wybuchowa. Nie pal i nie dopuszczaj płomieni i iskier do miejsca tankowania lub przechowywania benzyny. Nie przepełniaj zbiornika paliwa, upewnij si, e po tankowaniu korek zbiornika został dokładnie zakrcony. Napełniania zbiornika dokonuj w dobrze wentylowanym miejscu i przy zatrzymanym silniku. Odpowiedzialno operatora Utrzymuj urzdzenie w dobrym stanie technicznym. Uywanie niesprawnej maszyny moe by przyczyn bardzo powanych obrae. Upewnij si, czy wszystkie zabezpieczenia i napisy s na swoich miejscach. S one zainstalowane dla Twojego bezpieczestwa. Upewnij si, e osłony ( ostrzy i silnika ) s na swoich miejscach. Upewnij si, ze wiesz jak zatrzyma silnik w przypadku niebezpieczestwa. Zapoznaj si z działaniem wszystkich manetek i elementów sterujcych. Mocno trzymaj uchwyt za rczki. Włczenie sprzgła moe spowodowa uniesienie si ich do góry. 8

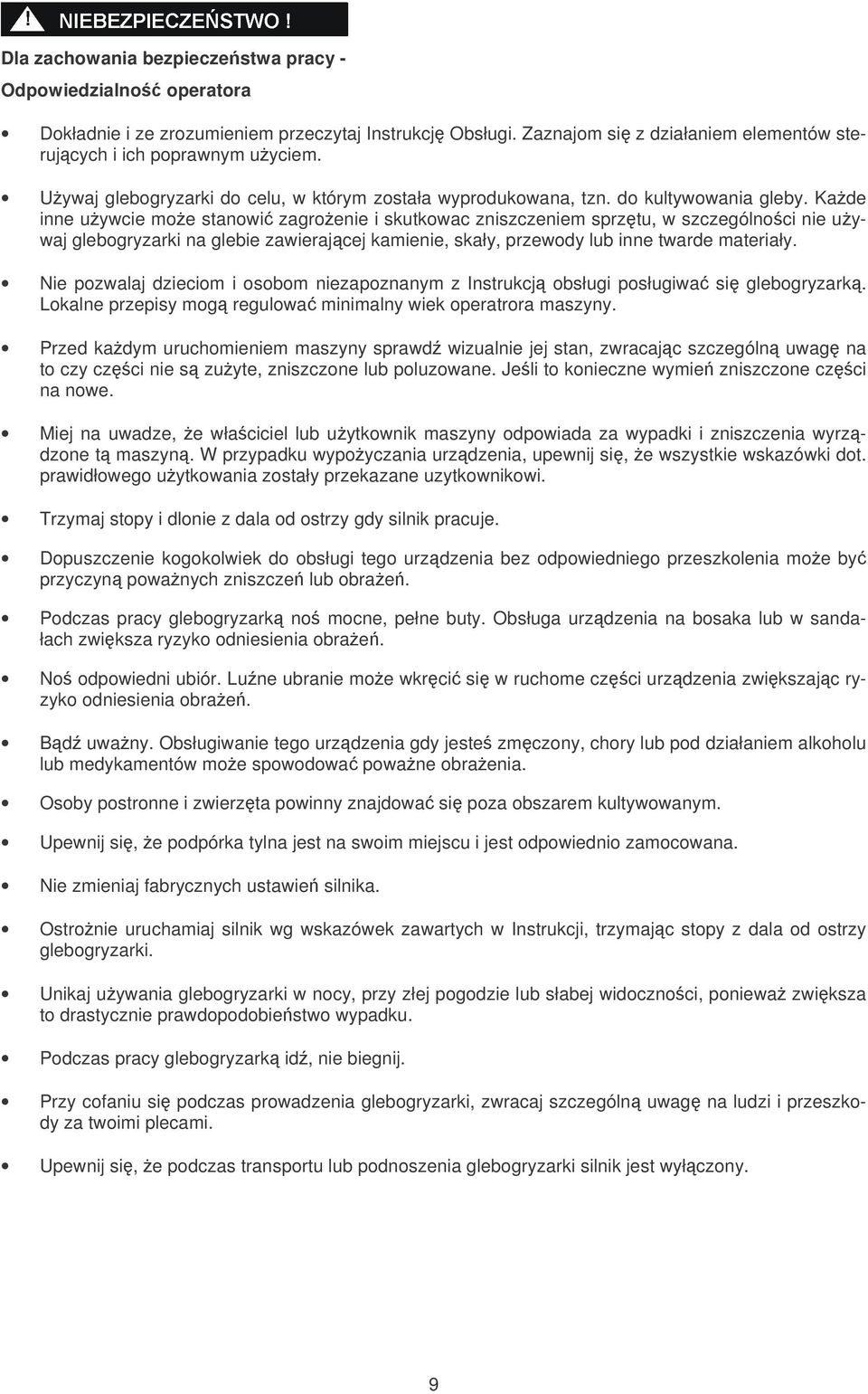

9 Dla zachowania bezpieczestwa pracy - Odpowiedzialno operatora Dokładnie i ze zrozumieniem przeczytaj Instrukcj Obsługi. Zaznajom si z działaniem elementów sterujcych i ich poprawnym uyciem. Uywaj glebogryzarki do celu, w którym została wyprodukowana, tzn. do kultywowania gleby. Kade inne uywcie moe stanowi zagroenie i skutkowac zniszczeniem sprztu, w szczególnoci nie uywaj glebogryzarki na glebie zawierajcej kamienie, skały, przewody lub inne twarde materiały. Nie pozwalaj dzieciom i osobom niezapoznanym z Instrukcj obsługi posługiwa si glebogryzark. Lokalne przepisy mog regulowa minimalny wiek operatrora maszyny. Przed kadym uruchomieniem maszyny sprawd wizualnie jej stan, zwracajc szczególn uwag na to czy czci nie s zuyte, zniszczone lub poluzowane. Jeli to konieczne wymie zniszczone czci na nowe. Miej na uwadze, e właciciel lub uytkownik maszyny odpowiada za wypadki i zniszczenia wyrzdzone t maszyn. W przypadku wypoyczania urzdzenia, upewnij si, e wszystkie wskazówki dot. prawidłowego uytkowania zostały przekazane uzytkownikowi. Trzymaj stopy i dlonie z dala od ostrzy gdy silnik pracuje. Dopuszczenie kogokolwiek do obsługi tego urzdzenia bez odpowiedniego przeszkolenia moe by przyczyn powanych zniszcze lub obrae. Podczas pracy glebogryzark no mocne, pełne buty. Obsługa urzdzenia na bosaka lub w sandałach zwiksza ryzyko odniesienia obrae. No odpowiedni ubiór. Lune ubranie moe wkrci si w ruchome czci urzdzenia zwikszajc ryzyko odniesienia obrae. Bd uwany. Obsługiwanie tego urzdzenia gdy jeste zmczony, chory lub pod działaniem alkoholu lub medykamentów moe spowodowa powane obraenia. Osoby postronne i zwierzta powinny znajdowa si poza obszarem kultywowanym. Upewnij si, e podpórka tylna jest na swoim miejscu i jest odpowiednio zamocowana. Nie zmieniaj fabrycznych ustawie silnika. Ostronie uruchamiaj silnik wg wskazówek zawartych w Instrukcji, trzymajc stopy z dala od ostrzy glebogryzarki. Unikaj uywania glebogryzarki w nocy, przy złej pogodzie lub słabej widocznoci, poniewa zwiksza to drastycznie prawdopodobiestwo wypadku. Podczas pracy glebogryzark id, nie biegnij. Przy cofaniu si podczas prowadzenia glebogryzarki, zwracaj szczególn uwag na ludzi i przeszkody za twoimi plecami. Upewnij si, e podczas transportu lub podnoszenia glebogryzarki silnik jest wyłczony. 9

10 Dla zachowania bezpieczestwa pracy - Odpowiedzialno operatora Zatrzymaj silnik w nastpujcych sytuacjach: - zawsze gdy pozostawiasz glebogryzark bez nadzoru. - przed uzupełnianiem paliwa. Przy zatrzymywaniu silnika najpierw przestaw dwigni gazu w pozycj LOW (wolne), nastpnie przestaw włcznik silnika w pozycje OFF. Jeli urzdzenie jest wyposaone w zawór paliwa, upewnij si, e go zamkłe. Aby zapewnic bezpieczne warunki pracy glebogryzark, upewniaj si, e wszystkie ruby i nakrtki s dokładnie dokrcone. Regularne przegldy maj podstawowe znaczenie przy zapewnieniu bezpieczestwa uytkownikowi oraz wysokiej jakoci działania urzdzenia. Nigdy nie przechowuj glebogryzarki z benzyn w zbiorniku paliwa wewntrz budynku, gdzie opary benzyny mog si zapali od otwartego ognia, iskry czy ródła wysokiej temperatury. Pozwól silnikowi wystygn przed zamkniciem glebogryzarki w pomieszczeniu. Aby zredukowa ryzyko poaru, utrzymuj glebogryzark, a w szczególnoci silnik, tłumik, miejsce magazynowania paliwa, wolne od lici, trawy czy nadmiernego smaru. Nie stawiaj kontenerów z odpadkami rolinnymi wewntrz lub blisko budynku. Jeli musisz opróni zbiornik paliwa, powiniene zrbi to na zewntrz, przy wystudzonym silniku. Dla zachowania bezpieczestwa, wymieniaj na nowe zuyte lub zniszczone czci. Bezpieczestwo dzieci Uwaaj szczególnie na dzieci znajdujce si w pobliu i przez cały czas miej je na oku gdy urzdzenie jest w ruchu. Małe dzieci s bardzo ruchliwe i naraone na niebezpieczestwo podczas pracy glebogryzarki. Nigdy nie zakładaj, e dzieci znajduj si tam, gdzie je ostatnio widziałe. Bd uwany i wyłcz urzdzenie jeli dzieci znajda si w pobliu. Nie dopuszczaj do obsługi urzdzenia dzieci, nawet pod bardzo czujn opiek. Zagroenie ze strony wyrzucanych przedmiotów Przedmioty uderzone przez obracajce si ostrza wyrzucane s z bardzo du sił i mog spowodowa bardzo powane obraenia. Przed kultywacj uprztnij pole z patyków, duych kamieni, kawałków drutu, szkła itp. Kultywuj tylko przy wietle dziennym. Zawsze sprawd urzdzenie po uderzeniu w jaki nieznany obiekt. Napraw go lub wymie uszkodzone czci przed ponownym uytkowaniem. Uszkodzone ostrza mog spowodowa powan awari. Zawsze sprawd ostrza przed ponownym uyciem urzdzenia. 10

11 Dla zachowania bezpieczestwa pracy - Zagroenie poarem lub oparzeniem Benzyna jest wysoce łatwopalna, a w pewnych warunkach jest bardzo wybuchowa. Zachowaj szczególn ostrono przy wszelkich działaniach zwizanych z benzyn. Przechowuj j w miejscu niedostpnym dla dzieci. Uzupełniaj paliwo przed uruchomieniem silnika. Nigdy nie wykrcaj korka wlewu paliwa i nie tankuj je- li silnik pracuje lub jest jeszcze gorcy. Napełniaj zbiornik paliwa w dobrze wentylowanych miejscach przy zatrzymanym silniku. Tankuj na zewntrz i nie pal i nie dopuszczaj otwartego ognia lub iskier w czasie tankowania lub w miejscu w którym przechowujesz benzyn. Pozwól silnikowi ostygn przed tankowaniem. Rozlane paliwo lub jego opary mog ulec zapaleniu. Silnik i układ wydechowy robi si bardzo gorce podczas pracy i pozostaj gorce jeszcze przez pewnien czas po zatrzymaniu silnika. Kontakt z gorcymi elementami silnika moe skutkowa powanymi poparzeniami lub zapaleniem niektórych materiałów. Unikaj dotykania gorcych elementów silnika i układu wydechowego. Pozwól silnikowi wystygn przed wykoananiem przegldu czy odstawieniem do przechowania. Dokrcaj dokładnie korek wlewu paliwa i korek kanistra. Przechowuj paliwo w kanistrach przeznaczonych do tego celu. Nalewaj ostronie i nie rozlej paliwa podczas tankowania. Jeli rozlałe pewn ilo paliwa, przed uruchomieniem silnika upewnij si, e jego powierzchnia jest sucha. 11

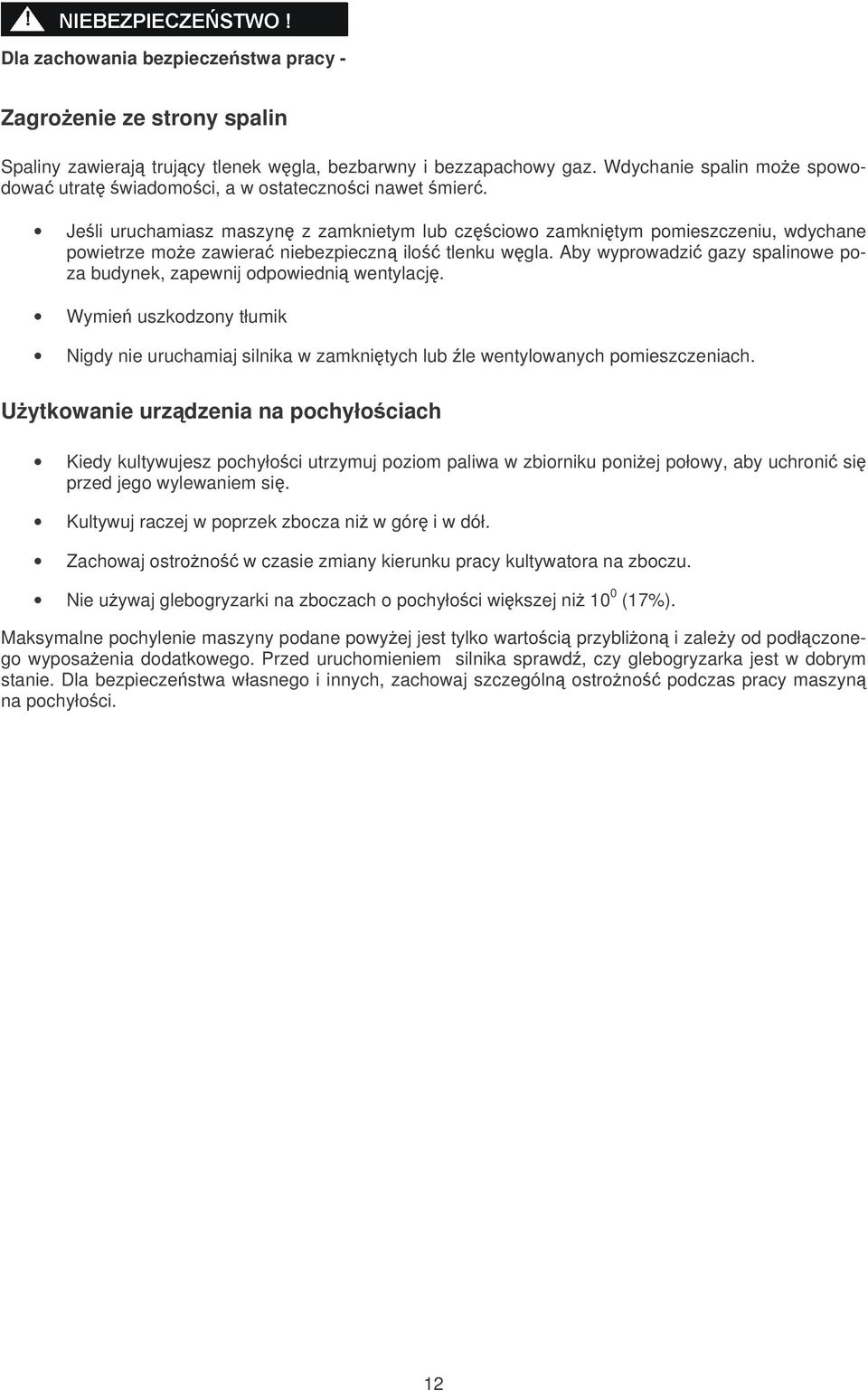

12 Dla zachowania bezpieczestwa pracy - Zagroenie ze strony spalin Spaliny zawieraj trujcy tlenek wgla, bezbarwny i bezzapachowy gaz. Wdychanie spalin moe spowodowa utrat wiadomoci, a w ostatecznoci nawet mier. Jeli uruchamiasz maszyn z zamknietym lub czciowo zamknitym pomieszczeniu, wdychane powietrze moe zawiera niebezpieczn ilo tlenku wgla. Aby wyprowadzi gazy spalinowe poza budynek, zapewnij odpowiedni wentylacj. Wymie uszkodzony tłumik Nigdy nie uruchamiaj silnika w zamknitych lub le wentylowanych pomieszczeniach. Uytkowanie urzdzenia na pochyłociach Kiedy kultywujesz pochyłoci utrzymuj poziom paliwa w zbiorniku poniej połowy, aby uchroni si przed jego wylewaniem si. Kultywuj raczej w poprzek zbocza ni w gór i w dół. Zachowaj ostrono w czasie zmiany kierunku pracy kultywatora na zboczu. Nie uywaj glebogryzarki na zboczach o pochyłoci wikszej ni 10 0 (17%). Maksymalne pochylenie maszyny podane powyej jest tylko wartoci przyblion i zaley od podłczonego wyposaenia dodatkowego. Przed uruchomieniem silnika sprawd, czy glebogryzarka jest w dobrym stanie. Dla bezpieczestwa własnego i innych, zachowaj szczególn ostrono podczas pracy maszyn na pochyłoci. 12

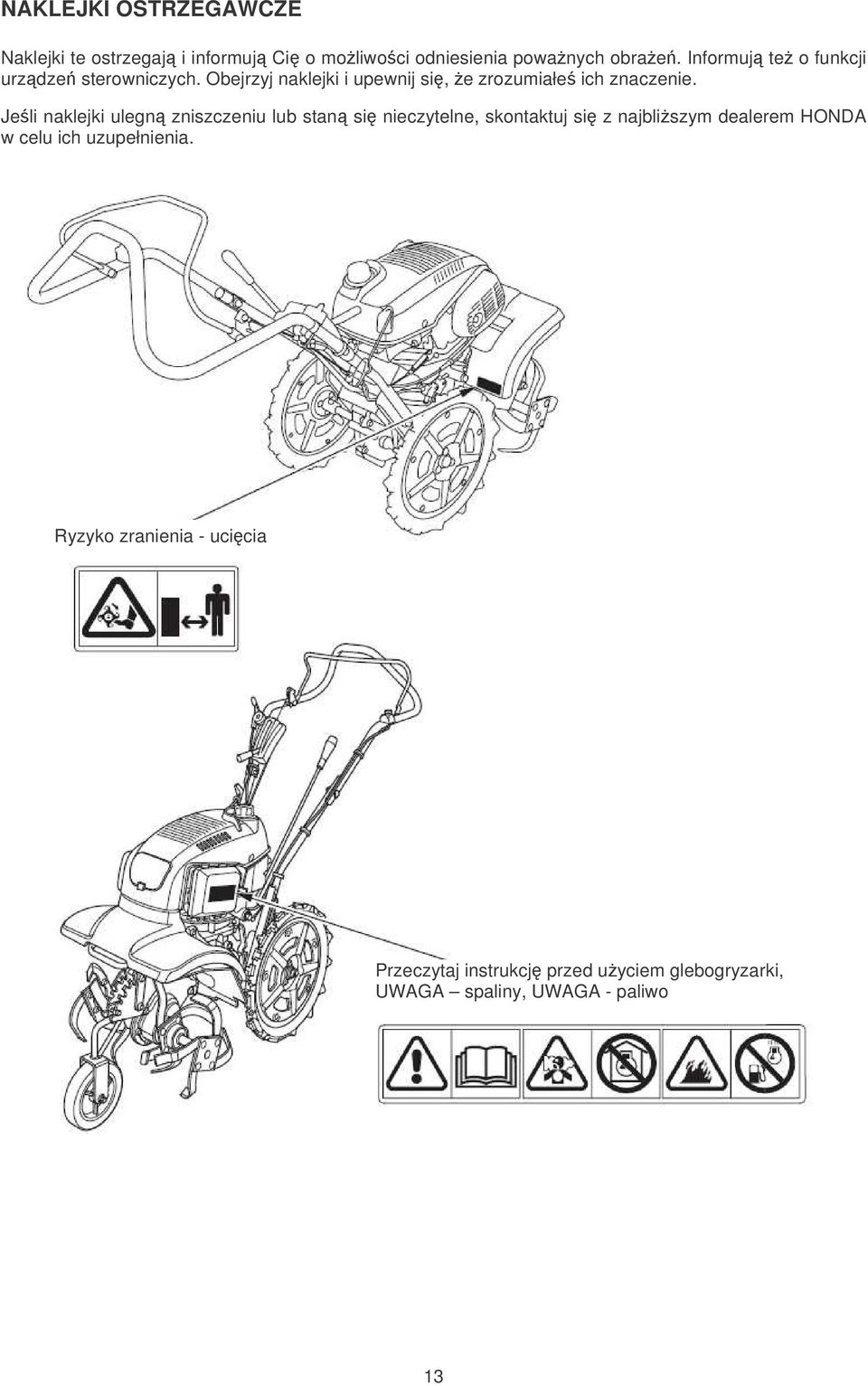

13 NAKLEJKI OSTRZEGAWCZE Naklejki te ostrzegaj i informuj Ci o moliwoci odniesienia powanych obrae. Informuj te o funkcji urzdze sterowniczych. Obejrzyj naklejki i upewnij si, e zrozumiałe ich znaczenie. Jeli naklejki ulegn zniszczeniu lub stan si nieczytelne, skontaktuj si z najbliszym dealerem HONDA w celu ich uzupełnienia. Ryzyko zranienia - ucicia Przeczytaj instrukcj przed uyciem glebogryzarki, UWAGA spaliny, UWAGA - paliwo 13

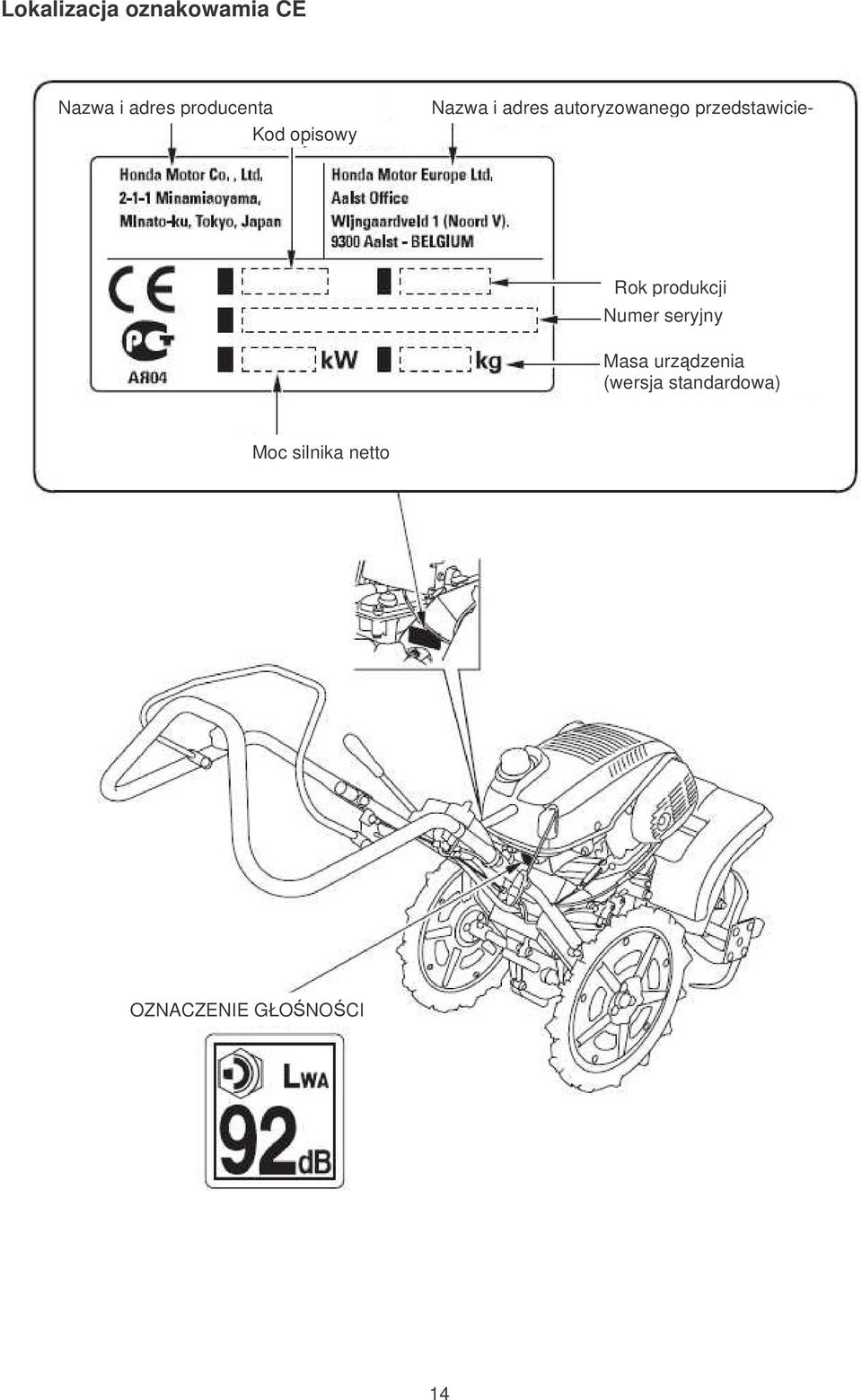

14 Lokalizacja oznakowamia CE Nazwa i adres producenta Kod opisowy Nazwa i adres autoryzowanego przedstawicie- Rok produkcji Numer seryjny Masa urzdzenia (wersja standardowa) Moc silnika netto OZNACZENIE GŁONOCI 14

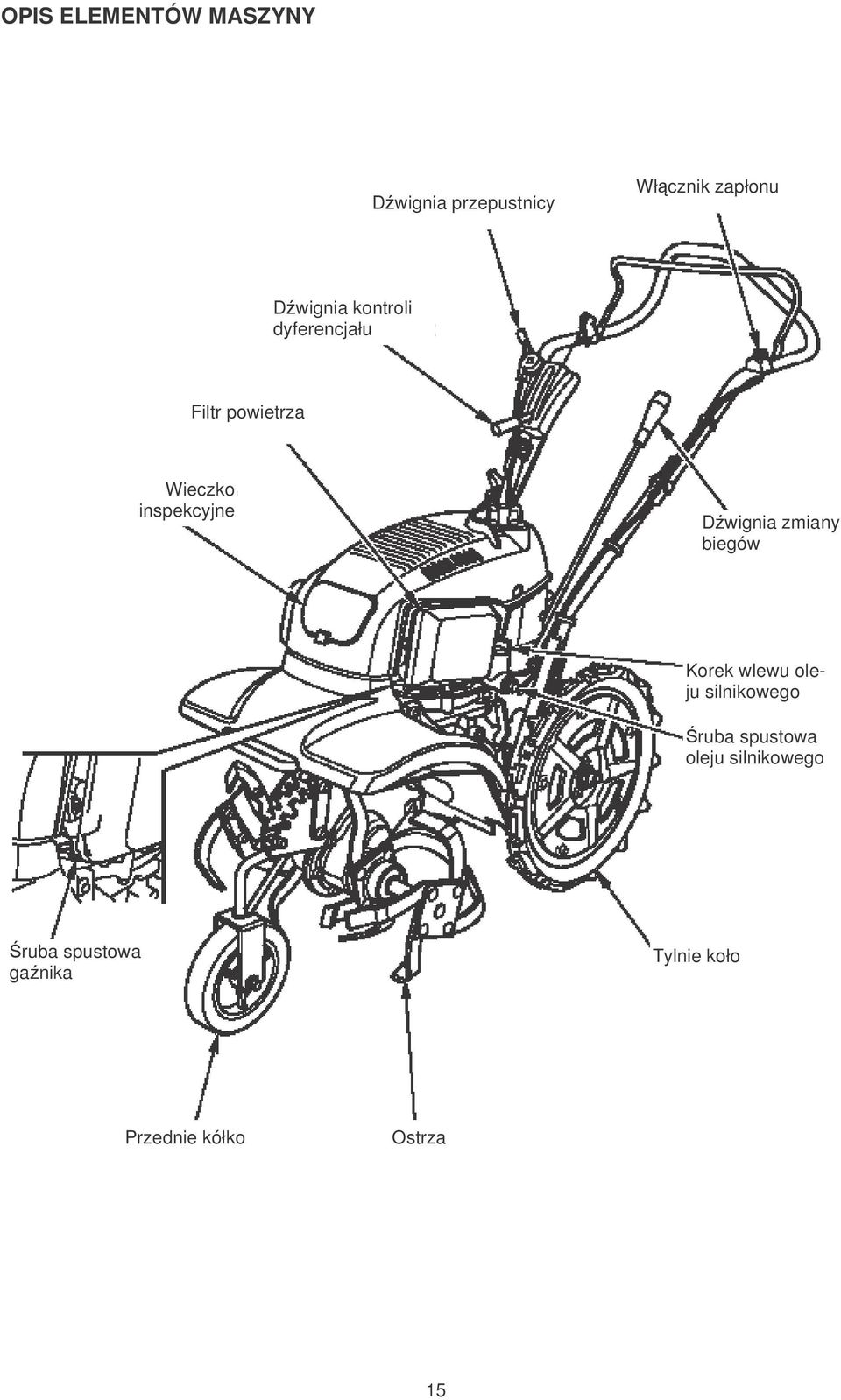

15 OPIS ELEMENTÓW MASZYNY Dwignia przepustnicy Włcznik zapłonu Dwignia kontroli dyferencjału Filtr powietrza Wieczko inspekcyjne Dwignia zmiany biegów Korek wlewu oleju silnikowego ruba spustowa oleju silnikowego ruba spustowa ganika Tylnie koło Przednie kółko Ostrza 15

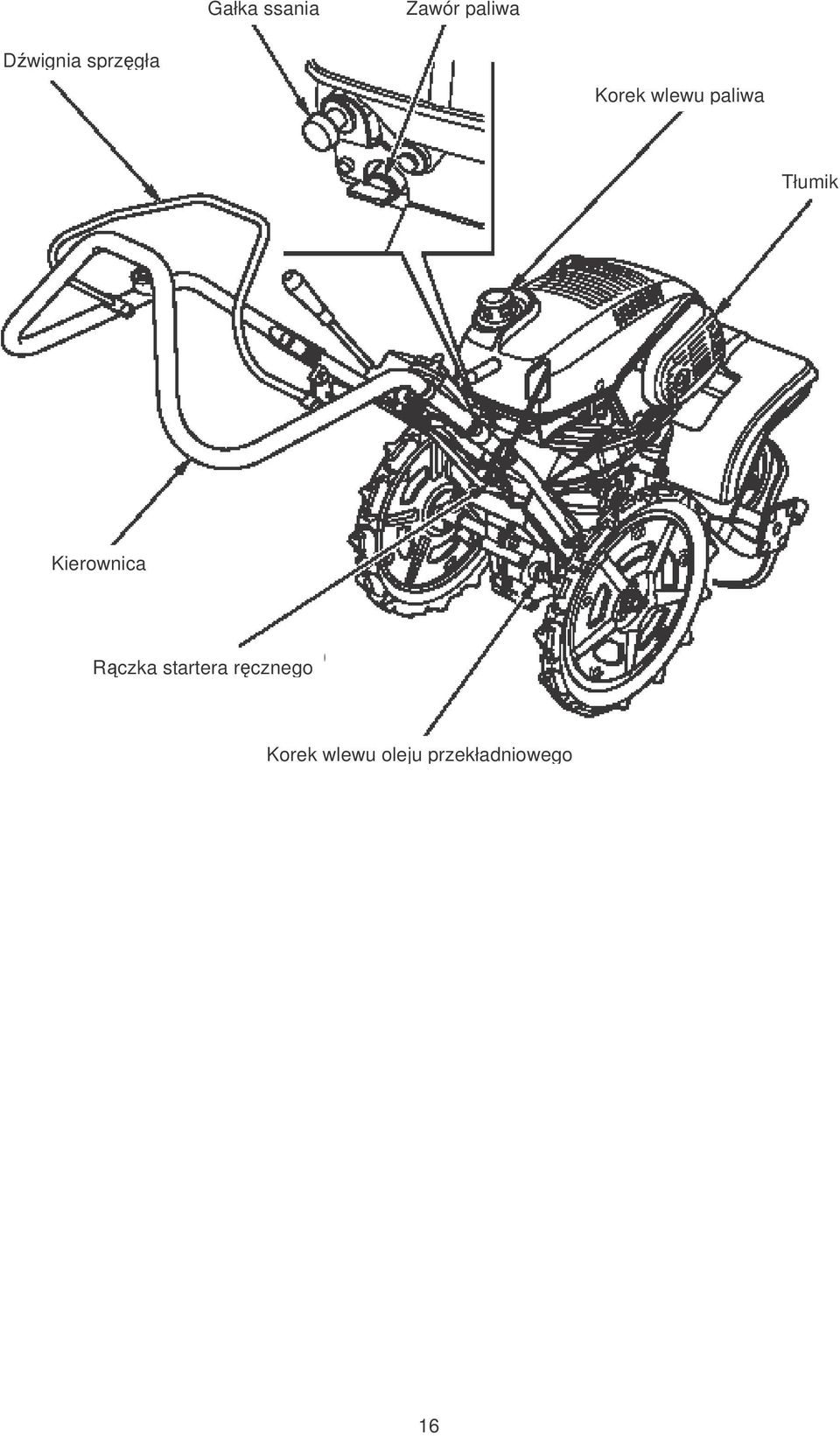

16 Gałka ssania Zawór paliwa Dwignia sprzgła Korek wlewu paliwa Tłumik Kierownica Rczka startera rcznego Korek wlewu oleju przekładniowego 16

17 PRZYGOTOWANIE I SPRAWDZENIE MASZYNY PRZED PRAC Ustaw glebogryzark na równym podłou i utrzymaj j w poziomie (przy pomocy łopatki ostrza, przedniego koła (jeli ma w wyposaeniu) i tylniej podpórki). Przed rozpoczciem działa serwisowych zawsze zatrzymaj silnik. Wykonujc przegldy czy naprawy na glebogryzarce ustawionej na nierównym czy niestabilnym podłou lub przy pracujcym silniku moesz spowodowa powane obraenia ciała i/lub uszkodzenie mienia. Codzienny przegld i proste działanie serwisujce glebogryzarki s kluczowym czynnikiem wpływajcym na bezpieczestwo i niezawodno działania maszyny. Wykonaj ponisze działania przed kadym uruchomieniem glebogryzarki. 1. Wygld glebogryzarki Czy nie wida adnych wycieków paliwa czy oleju? Czy w bezporednim ssiedztwie silnika nie ma materiałów łatwopalnych (np. trawa, pył)? 2. Funkcjonowanie elementów sterujcych Czy dwigienki pracuj gładko, równo? 3. Przewody, kable Czy izolacja na adnym przewodzie i kablu nie jest przetarta lub popkana? Czy aden z przewodów nie jest ciniety przez inne elementy maszyny? 4. Działanie silnika - Uruchom silnik. Czy silnik nie wydaje podejrzanych dwików? - Czy silnik zatrzymuje si po wyłaczeniu zapłonu silnika? - Jeli zauwaysz jakikolwiek nienormalny symptom, natychmiast skonsultuj si z Autoryzowanym Punktem Serwisowym. 17

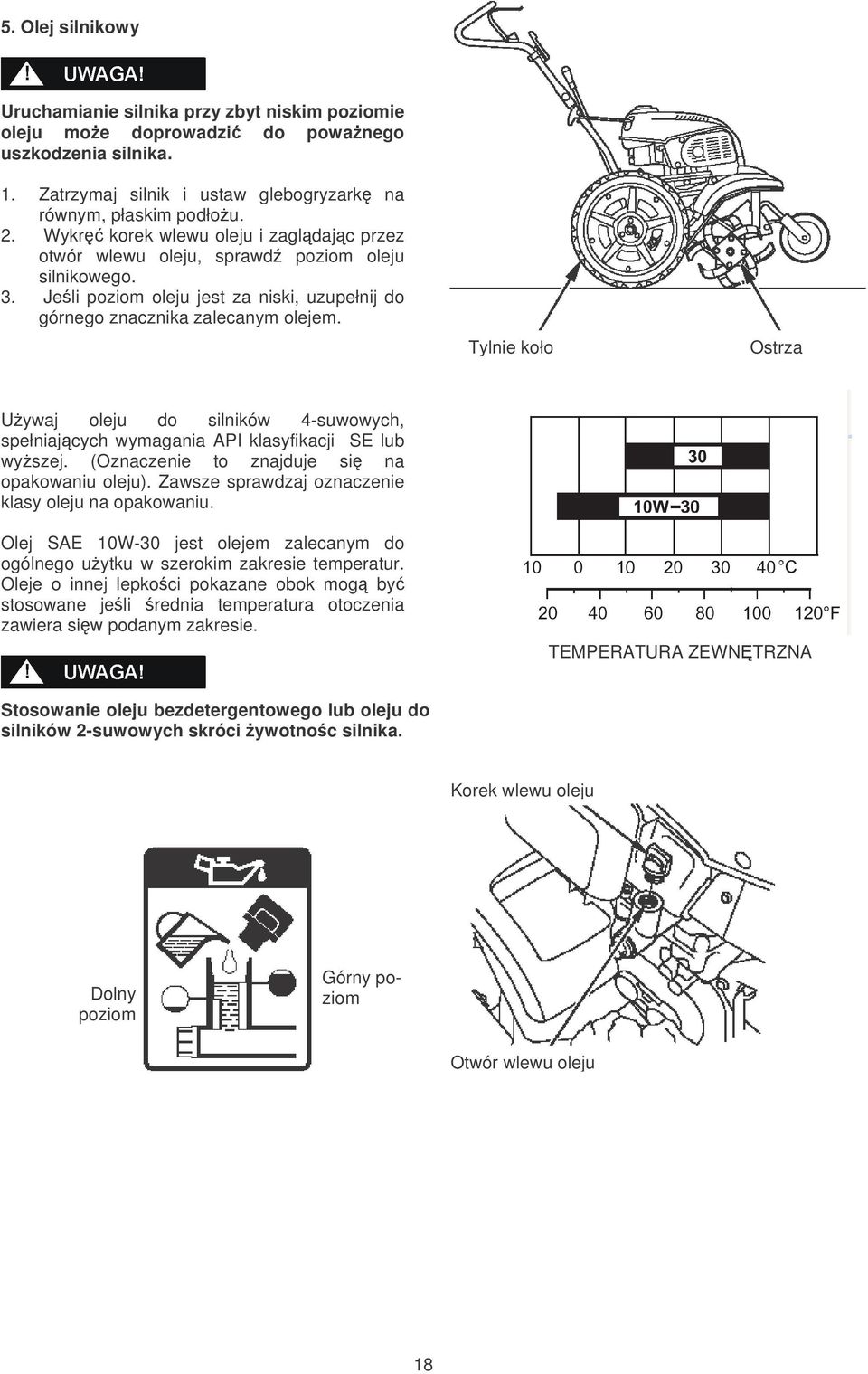

18 5. Olej silnikowy Uruchamianie silnika przy zbyt niskim poziomie oleju moe doprowadzi do powanego uszkodzenia silnika. 1. Zatrzymaj silnik i ustaw glebogryzark na równym, płaskim podłou. 2. Wykr korek wlewu oleju i zagldajc przez otwór wlewu oleju, sprawd poziom oleju silnikowego. 3. Jeli poziom oleju jest za niski, uzupełnij do górnego znacznika zalecanym olejem. Tylnie koło Ostrza Uywaj oleju do silników 4-suwowych, spełniajcych wymagania API klasyfikacji SE lub wyszej. (Oznaczenie to znajduje si na opakowaniu oleju). Zawsze sprawdzaj oznaczenie klasy oleju na opakowaniu. Olej SAE 10W-30 jest olejem zalecanym do ogólnego uytku w szerokim zakresie temperatur. Oleje o innej lepkoci pokazane obok mog by stosowane jeli rednia temperatura otoczenia zawiera siw podanym zakresie. TEMPERATURA ZEWNTRZNA Stosowanie oleju bezdetergentowego lub oleju do silników 2-suwowych skróci ywotnoc silnika. Korek wlewu oleju Dolny poziom Górny poziom Otwór wlewu oleju 18

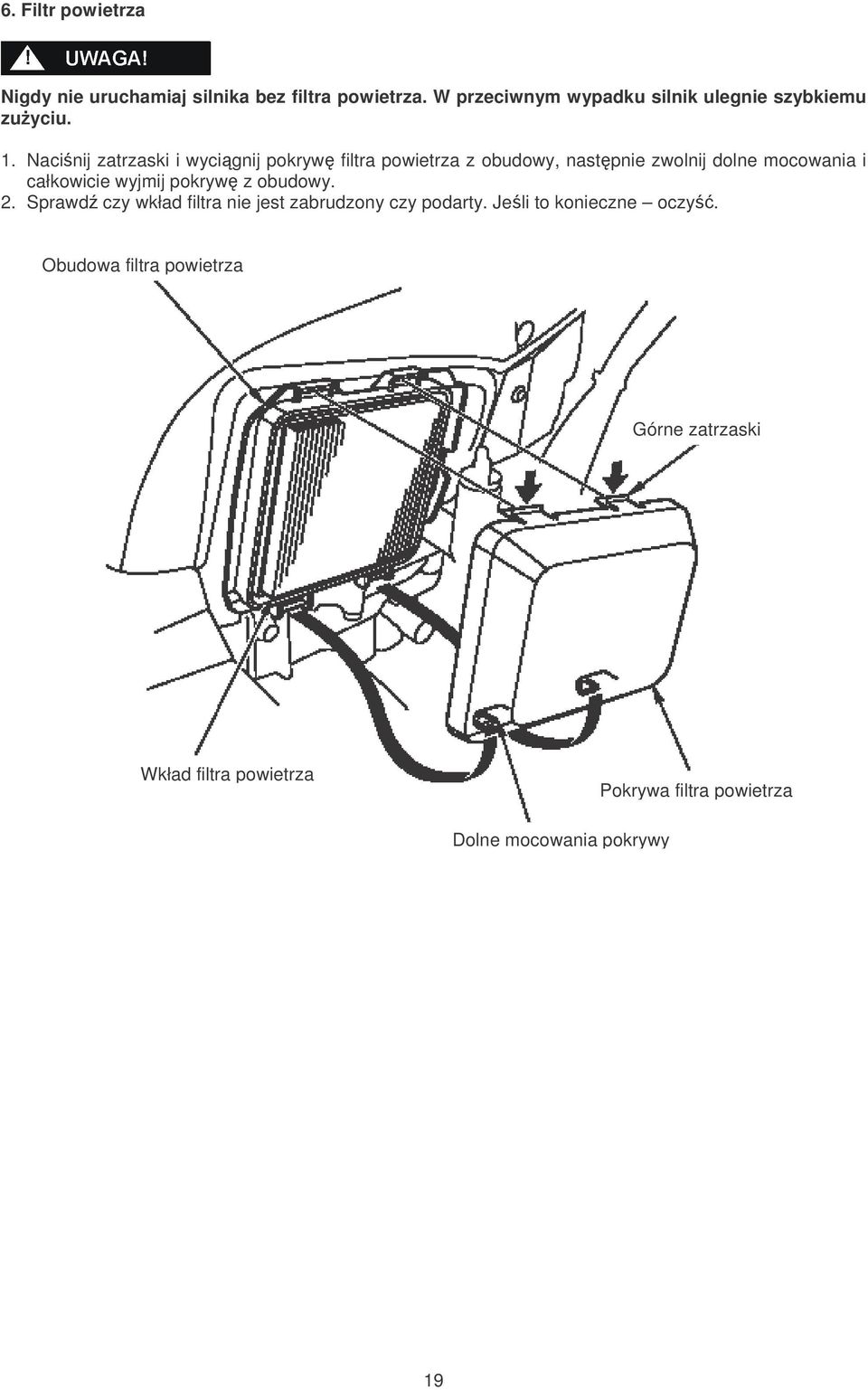

19 6. Filtr powietrza Nigdy nie uruchamiaj silnika bez filtra powietrza. W przeciwnym wypadku silnik ulegnie szybkiemu zuyciu. 1. Nacinij zatrzaski i wycignij pokryw filtra powietrza z obudowy, nastpnie zwolnij dolne mocowania i całkowicie wyjmij pokryw z obudowy. 2. Sprawd czy wkład filtra nie jest zabrudzony czy podarty. Jeli to konieczne oczy. Obudowa filtra powietrza Górne zatrzaski Wkład filtra powietrza Pokrywa filtra powietrza Dolne mocowania pokrywy 19

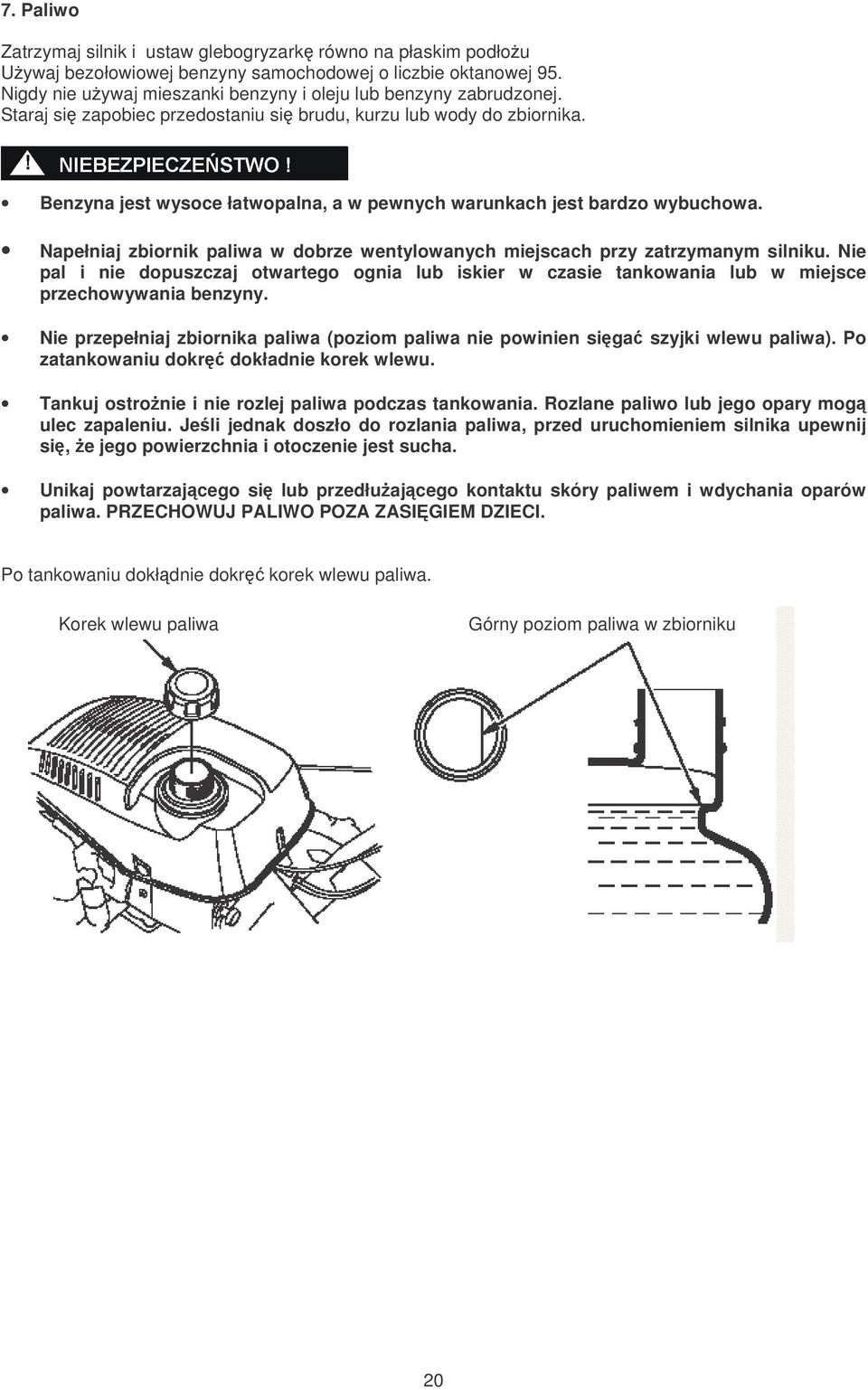

20 7. Paliwo Zatrzymaj silnik i ustaw glebogryzark równo na płaskim podłou Uywaj bezołowiowej benzyny samochodowej o liczbie oktanowej 95. Nigdy nie uywaj mieszanki benzyny i oleju lub benzyny zabrudzonej. Staraj si zapobiec przedostaniu si brudu, kurzu lub wody do zbiornika. Benzyna jest wysoce łatwopalna, a w pewnych warunkach jest bardzo wybuchowa. Napełniaj zbiornik paliwa w dobrze wentylowanych miejscach przy zatrzymanym silniku. Nie pal i nie dopuszczaj otwartego ognia lub iskier w czasie tankowania lub w miejsce przechowywania benzyny. Nie przepełniaj zbiornika paliwa (poziom paliwa nie powinien siga szyjki wlewu paliwa). Po zatankowaniu dokr dokładnie korek wlewu. Tankuj ostronie i nie rozlej paliwa podczas tankowania. Rozlane paliwo lub jego opary mog ulec zapaleniu. Jeli jednak doszło do rozlania paliwa, przed uruchomieniem silnika upewnij si, e jego powierzchnia i otoczenie jest sucha. Unikaj powtarzajcego si lub przedłuajcego kontaktu skóry paliwem i wdychania oparów paliwa. PRZECHOWUJ PALIWO POZA ZASIGIEM DZIECI. Po tankowaniu dokłdnie dokr korek wlewu paliwa. Korek wlewu paliwa Górny poziom paliwa w zbiorniku 20

21 Jako benzyny pogarsza si szybko w zalenoci od takich czynników jak: ekspozycja na wiatło, temperatura i czas. W najgorszym przypadku jako beznyny moe drastycznie spa nawet w cigu jednego miesica. Uywajc zanieczyszczonej benzyny naraasz silnik na powane uszkodzenia (zatkany ganik, zaklejone zawory). Uszkodzenia silnika spowodowane uywaniem niewłaciwej, zanieczyszczonej benzyny nie podlegaj naprawom gwarancyjnym. Aby tego unikn, stosuj si dokładnie do poniszych zalece: - uywaj tylko odpowiedniej benzyny, - stosuj benzyn wie i niezanieczyszczon, - przechowuj benzyn w specjalnie do tego celu zaprojektowanych karnistrach, - oprónij zbiornik paliwa i ganik, jeli urzdzenie bdzie przechowywane dłuej ni 1 miesic. Benzyny zawierajce alkohol Jeli zamierzasz uy paliwa zawierajcego alkohol, upewnij si, e jego liczba oktanowa jest co najmniej tak wysoka, jak paliwa zalecanego przez Hond. Istniej dwa rodzaje paliwa zawierajcego alkohol jedne zawieraj etanol, drugie metanol. Nie stosuj paliwa zawierajcego wicej ni 10% etanolu ani paliwa zawierajcego metanol (metyl / alkohol drzewny), jeli nie zawieraj one jednoczenie uszlachetniaczy i rodków opóniajcych korozj. Jednak nawet jeli paliwo zawierajce alkohol zawiera jednoczenie uszlachetniacze i rodki opóniajce korozje, nie dopu by zawarto metanolu przekroczyła 5%. Uszkodzenia silnika wynikajce ze stosowania benzyny zawierajcej alkohol nie s objte gwarancj. Honda nie moe honorowa stosowania benzyn zawierajcych metanol, od kiedy katalogi zawartoci składników tych benzyn s tak niekompletne. Przed zakupem paliwa na nieznajomej stacji, spróbuj si dowiedzie czy paliwo nie zawiera alkoholu. Jeli tak, dowiedz si jaki i dokładnie ile alkoholu zawiera. Jeli podczas stosowania paliwa zawierajcego alkohol lub paliwa, które jak podejrzewasz moe zawiera alkohol, zauwaysz jakie niepokojce symptomy, zacznij stosowa paliwo, co do którego jeste pewny, e nie zawiera alkoholu. 21

22 8. Narzdzia i elementy doczepiane Jeli zamierzasz zainstalowa na glebogryzarce jaki element doczepiany/narzdzie stosuj si do wskazówek zawartych w instrukcji dołczonej do narzdzia. Jeli napotkasz jakie trudnoci podczas instalacji skontaktuj si z Autoryzowanym Dilerem. 9. Sworznie kół Pozycja instalacji narzdzi doczepianych Upewnij si, e sworznie kół i zawleczki s dokładnie zainstalowane. Sworze koła Kierunek obracania Przód Zawleczka 22

23 10. Punkty dokrcenia Sprawdzenia tych elementów dokonuj przy glebogryzarce ustawionej na równym podłou i zatrzymanym silniku. Podczas sprawdzania lub dokrcania ruchomych czci maszyny zawsze no grube rkawice. Sprawd czy elementy, które powinny by mocno dokrcone nie s poluzowane. Jeli s dokr je. Sprawd czy ostrza nie s zuyte, powyginane lub zniszczone w inny sposób. Elementy, które musz by dokrcone: ruby mocujce kierownic ruby mocujce doln cz kierownicy Łopatki ostrzy i elementy obrotowe Kierownica Element obrotowy Dolna cz rczki kierownicy Łopatka ostrza 23

24 URUCHAMIANIE SILNIKA 1. Otwórz zawór paliwa (pozycja ON). Sprawd poprawno dokrcenia ruby spustowej paliwa. Zawór paliwa 2. Upewnij si, e dwignia sprzgła jest ZWOLNIONA ruba spustowa Dwignia sprzgła ZWOLNIONA ZWOLNIONA 3. Upewnij si, e dwignia zmiany biegów znajduje si w pozycji LUZ (NEUTRAL). LUZ (Neutral) LUZ (Neutral) Dwignia zmiany biegów 24

25 4. Jeli temperatura otoczenia jest niska lub silnik jest nierozgrzany, wycignij gałk ssania. Nie uywaj ssania jeli silnik jest ciepły lub temperatura otoczenia jest wysoka. Gałka ssania Wycignita 5. Ustaw włcznik zapłonu silnika w pozycji ON. Wycignita Włcznik zapłonu 6. Ustaw dwigienk przespustnicy tak aby znaczek na dwigience zrównał si ze znaczkiem (pozycja START) jak pokazano na poniszym rysunku. Dwigienka przepustnicy 25

26 7. Delikatnie pocignij rczk linki startera a do wyczucua oporu, nastpnie energicznie szarpnij raz w kierunku wskazanym przez strzałk na rysunku. Rczka startera Przytrzymuj rczk glebogryzarki lew rk, praw rk uruchamiaj silnik przez pocignicie za link startera. Nie dopu aby rczka startera gwałtownie powracała do pozycji wyjciowej. Aby unikn uszkodzenia silnika, delikatnie odwied j a do całkowitego zwinicia linki. 8. Pozwól silnikowi rozgrza si przez kilka minut. Jeli gałka ssania była wycignita, stopniowo zamykaj j w miar rozgrzewania si silnika. Gałka ssania Wcinita Wcinita 9. Ustaw dwigienk przepustnicy tak, aby uzyska dane obroty silnika. Wysokie obroty Wolne obroty 26

27 Modyfikacje ganika do pracy na duych wysokociach Na duych wysokociach standardowa mieszanka paliwowo-powietrzna bdzie za bogata. Wydajno silnika spadnie, a zuycie paliwa wzronie. Zbyt bogata mieszanka spowoduje równie uszkodzi wieczapłonow lub powodowa utrudnienie rozruchu. Uruchamianie silnika na wysokociach, dla których nie jest scertyfikowany, w dłuszym okresie czasu moe spowodowa wzrost emisji spalin. Mona przystosowa silnik do pracy na duych wysokociach, poprzez zainstalowanie mniejszej dyszy wtrysku do ganika i przestawienie sterowania rub. Jeli stale uywasz silnika na wysokociach wikszych ni 1500 m nad poziomem morza, popro autoryzowanego dealera HONDY aeby dokonał niezbdnych przeróbek w twoim silniku. Tak zmodyfikowany silnik pracujc na duych wysokociach, bdzie spełniał normy emisji przez cały cykl pracy. Nawet przy odpowiednim ustawieniu dysz paliwa, moc silnika maleje wraz ze wzrostem wysokoci o 3,5% na kade 300 m wysokoci. Utrata mocy bdzie wiksza jeli nie wprowadzisz niezbdnych modyfikacji dyszy wtryskowej. Jeli ganik został dostosowany do pracy na duych wysokociach, mieszanka paliwowopowietrzna bdzie zbyt uboga do pracy na normalnych wysokociach. Uywanie silnika ze zmodyfikowanym ganikiem na wysokociach mniejszych ni te, dla których dostosowany jest ganik, moe spowodowa przegrzanie i powane uszkodzenie silnika wskutek zbyt ubogiej mieszanki paliwowo-powietrznej. 27

28 UYTKOWANIE GLEBOGRYZARKI 1. Regulacja przedniego kółka Zmiana wysokoci przedniego kółka powoduje zmian głbokoci kultywowania. Jedno z ustawie kółka słuy do transportu glebogryzarki. 1. Ustaw glebogryzark na równym, płaskim podłou i trzymajc mocno za kierownic podstaw pod skrzyni biegów odpowiedni bloczek. 2. Pocignij do przodu za dwigar koła aby wyj zawleczk z nacicia i ustawi w danym naciciu. Nastpnie zabezpiecz zawleczk. Gdy podłoe jest zbyt mikkie i glebogryzarka zbytnio si we zagłbia lub gdy podłoe jest za twarde, ustaw głboko kultywowania w najpłytszym ustawieniu. Podczas transportu Głboko kultywowania: ok. 20 mm Głboko kultywowania: ok. 60 mm Głboko kultywowania: ok. 120 mm Głboko kultywowania: ok. 160 mm Nacicia Dwigar przedniego koła Zawleczka 28

29 2. Regulacja szerokoci roboczej glebogryzarki Fabrycznie ustawiona jest wiksza szeroko robocza. Jeli chcesz zmniejszy szeroko robocz, zdejmij zewntrzne ostrza glebogryzarki. Wyrównaj rónic odległoci pomidzy szerokoci robocz a tylnym kołem. Wyrównaj zarówno z lewej jak i prawej strony. Jako, e zewntrzne ostrza, obracajce si w przeciwnym kierunku zostały zdjte, pozostałe ostrza glebogryzarki obracaj si w normalnym kierunku. Zakładaj grube rkawice aby chroni dłonie. Regulacj szerokoci roboczej glebogryzarki przeprowadzaj gdy maszyna stoi na równej nawierzchni, a silnik jest wyłczony. Zdejmij fajk wiecy zapłonowej aby zapobiec przypadkowemu uruchomieniu silnika. 1. Ustaw przednie koło w pozycji do transportu (strona 28). 2. Zdejmij lub załó zewntrzne ostrza glebogryzarki. 3. Ustaw przednie koło w pozycji innej ni do transportu i postaw glebogryzark. 4. Podnie tylne koła aby wykona regulacj szerokoci roboczej. 29

30 3. Regulacja rozstawu tylnich kół glebogryzarki Ustawienie tylnich kół moe by zmieniane w zalenoci podanych warunków pracy. 1. Ustaw glebogryzark na płaskim, równym podłou i zabezpiecz podstawiajc pod skrzyni biegów odpowiedni bloczek tak, aby tylnie koła były podniesione. 2. Wyjmij zawleczk blokujc i sworze koła, a nastpnie zdejmij koło. 3. Odwró i nasu koła na piasty. 4. Koła ustawione wg potrzeb zablokuj w danej pozycji sworzniem i zawleczk blokujc. Upewnij si, e prawe i lewe koło sa ustawione symetrycznie. SZERSZY ROZSTAW Sworze koła WSZY ROZSTAW Zawleczka blokujca Tylnie koło Zawleczka blokujca SZERSZY ROZSTAW 410 mm (16in) WSZY ROZSTAW 280 mm (11 in) 30

31 4. Regulacja pozycji rczki glebogryzarki Rczka glebogryzarki moe by ustawiona w pozycji WYSOKO lub NISKO w zalenoci od warunków pracy lub wzrostu operatora. 1. Ustaw przednie koło w pozycji kultywowanie (pozycje - ). Ustaw glebogryzark na płaskim podłou, tak aby opierała si tylnimi kołami i łoatkami ostrzy o podłoe i zabezpiecz przed poruszeniem. 2. Poluzuj górn nakrtk i rub mocujc. Tylko poluzuj - nie wykrcaj ruby! 3. Wykr całkowicie doln nakrtk i rub (rub regulujc). 4. Przestaw rczk do danej pozycji. Zainstaluj rub i nakrtk w odpowiednim otworze i dokr je mocno. Wysokoci ustawienia rczki: Górna ruba i nakrtka Dolna ruba (ruba regulujca) Otwór mocowania ruby Nakrtka 31

32 5. Zmiana biegów Przestaw dwigni przepustnicy na wolne obroty i zwolnij dwigni sprzgła przed poruszem dwigni zmiany biegów. Uwaaj aby nie porusza dwigni ze zbyt du sił. Wybierz bieg, ustawiajc dwigni w odpowiednim miejscu wskazanym przez tabliczk wyboru biegu. Zawsze operuj dwigni zmiany biegów po uprzednim zwolnieniu dwigni sprzgła. Jeli konkretny bieg nie chce wskoczy, wtedy docinij raz na chwil dwigni sprzgła, a nastpnie pu sprzgło i wrzu ponownie bieg. Przy jedzie wstecz zachowaj szczególn ostrono, uwaaj na stopy i stosuj si do podanych wskazówek: - upewnij si, e za tob nie ma ludzi i innych przeszkód, - zmniejsz obroty silnika, - trzymaj kierownic mocno obiema rkami, - delikatnie załcz sprzgło i upewnij si, e moesz je zwolni w dowolnej chwili. Dwignia zmiany biegów 32

33 Tabliczka wyboru biegu ( przy obrotach silnika obr/min) Pozycja dwigni * Prdko glebogryzarki Prdko obrotowa 1 0,15 m/s - 2 0,29 m/s - Odpowiednia praca Transport glebogryzarki, załadunek na pojazd, wejcie / zejcie z pola Transport glebogryzarki, załadunek na pojazd, wejcie / zejcie z pola 3 0,94 m/s - Transport glebogryzarki R 0,34 m/s - Ostrza/koła załczone 1 Ostrza/koła załczone 2 0,15 m/s 141 obr/min 0,29 m/s 141 obr/min Transport glebogryzarki, rozładunek z pojazdu, wejcie / zejcie z pola Kultywowanie, spulchnianie, odchwaszczanie Kultywowanie, spulchnianie, odchwaszczanie * Podane prdkoci glebogryzarki przy stosowaniu standardowych opon. Praktyczne rady Ustaw rczk kierownicy w wygodnej pozycji (przy normalnym uytkowaniu wysoko pasa). Jeli maszyna nie porusza si do przodu, zwolnij dwigni sprzgła i nacinij kierownic aby podnie elementy wirujce leciutko do góry i pocignij glebogryzark delikatnie do tyłu. Nastpnie podnie kierownic do góry i docignij dwigni sprzgła w celu dalszej pracy. Zatrzymuj ostrza przed przekraczaniem nawierzchni ulowych, chodników czy dróg. Zachowuj czujno. Natychmiast zatrzymaj silnik czy wyczujesz nienormalne wibracje. Sprawd maszyn pod katem uszkodze czy poluzowanych elementów, napraw lub wymie je przed ponownym uruchomieniem urzdzenia. Skrcanie: Zwolnij dwigni sprzgła i zmniejsz obroty silnika. Ustaw dwigni kontroli dyferencjału w pozycji ODBLOKOWANA. Ustaw dwigni zmiany biegów w pozycji 1. Nacisnij na kierownic aby troszk podnie elementy obrotowe, docinij dwigni sprzgła i skr glebogryzark. Po skrceniu, zwolnij dwigni sprzgła i przestaw dwigni zmiany biegów w pozycj Ostrza / koła załczone. 33

34 6. Sprzgło Sprzgło włcza i wyłcza przeniesienie mocy z silnika do skrzynki biegów. Prowadzc glebogryzark, zawsze id centralnie za ni, oburcz trzymajc kierownic. Jeli glebogryzarka straci równowag, moe doj do nieprzewidzianego wypadku. Przy docicinitej dwigni sprzgło jest włczone i moc jest przekazywana na ostrza. Dwignia sprzgła Załczone Załczone Trzymaj dwigni sprzgła odpowiednio do rodzaju wykonywanej pracy oraz twojego wzrostu. W czasie spulchniania W czasie transportu i skrcania W czasie kultywowania gleby 34

35 Uwaaj aby nie zakleszczy dłoni midzy kierownic, a dwigni sprzgła w czasie jej dociskania. Kiedy dwignia sprzgła jest zwolniona, sprzgło nie jest załczone i moc nie jest przekazywana na ostrza. Dwignia sprzgła Zwolnione Zwolnione Zwalniaj i załczaj sprzgło płynnym ruchem. Jeli sprzgło jest le obsługiwane, glebogryzarka moe odskoczy lub moe zgasn silnik. 35

36 7. Blokowanie dyferencjału Przy normalnym uytkowaniu ustaw dwigni dyferencjału w pozycji ODBLOKOWANA. Poprawi to zdolno glebogryzarki do skrcania. Zablokowana Zablokowana Odblokowana Odblokowana Dwignia dyferencjału Jeli podłoe jest mikkie i jedno z kół lizga si lub kiedy tylko jeden kierunek ma by spulchniany, ustaw dwigni dyferencjału w pozycji ZABLOKOWANA. Poprawi to zdolno glebogryzarki do jazy naprzód. Przestawiaj dwigni dyferencjału po tym jak zwolnisz dwigni sprzgła i glebogryzarka si zatrzyma. Podczas transportowania glebogryzarki, ustaw dwigni dyferencjału w pozycji ODBLOKOWANA. Jeli operujesz dwigni dyferencjału gdy sprzgło jest załczone moesz uszkodzi mechanizm blokowania dyferencjału. Zawsze przestawiaj dwignie dyferencjału gdy sprzgło jest zwolnione. Jeli glebogryzarka pracuje na pochyłym lub nierównym terenie, ustaw dwigni dyferencjału w pozycji ZABLOKOWANA. Nie próbuj skrca glebogryzark przy duych prdkociach. Maszyna szybko skrci, co moe doprowadzi do utraty panowania nad glebogryzark i spowodowa obraenia operatora lub osób postronnych. Nie próbuj skrca na pochyłociach. Maszyna moe skrci szybko i przybra nieoczkiwany kierunek, stwaajc zagroenie obrae wród ludzi i uszkodzenia zarówno samej glebogryzarki jak i innego mienia. 36

37 ZATRZYMYWANIE SILNIKA W sytuacji awaryjnej: Przekr włcznik zapłonu w pozycj OFF. Włcznik zapłonu W normalnychw warunkach: 1. Zwolnij dwigni sprzgła. Dwignia sprzgła Zwolnione Zwolnione 2. Przestaw dwigni przepustnicy w kieunku najmnieszych obrotów i zmniejsz prdko obrotow silnika. Dwignia przepustnicy Wolno 37

38 3. Przestaw dwigni biegów w pozycj LUZ. LUZ Dwignia zmiany biegów 4. Przekr włcznik zapłonu w pozycj OFF. Włcznik zapłonu Zawór paliwa 5. Zamknij zawór paliwa (pozycja OFF) Zawór paliwa 38

39 KONSERWACJA I PRZEGL DY Okresowe przegldy i regulacje s niezbdne do utrzymania urzdzenia w idealnym stanie. Stosuj si do podanej poniej tabeli czstotliwoci wykonywania konkretnych czynnoci przegldowych, regulacyjnych. Przed rozpoczciem przegldu czy naprawy zawsze zatrzymaj silnik. Spaliny zawieraj trujcy tlenek wgla, którego wdychanie moe doprowadzi do utraty przytomnoci, a nawet do mierci. Jeli silnik musi by uruchomiony, upewnij si, e zapewniona została bardzo dobra wentylacja. Aby zapobiec przypadkowemu uruchomieniu silnika, zdejmij fajk wiecy zapłonowej. Uywaj tylko oryginalnych czci Hondy lub ich zamienników o najwyszej jakoci. Uywanie czci o nieodpowiedniej jakoci moe doprowadzi do uszkodzenia silnika. Tabela przegldów Regularny przegld okresowy (2) Wyszczególnienie Olej silnikowy Filtr powietrza Sprawd poziom Przed sezonem Przed kadym uruchomieniem o Po miesicu lub 20 godz. Co 3 mies. lub 50 godz. Co 6 mies. Lub 100 godz. Wymie o o o (4) Sprawd Oczy o (1) Wymie Zewntrzny wygld Sprawd o Funkcjonowanie dwigni sterujcych Dokrcenie rub i nakrtek Sprawd Sprawd-dokr Przewody i kable Sprawd o Praca silnika Sprawd o Olej przekładniowy Sprawd poziom o Olejsprzgła Sprawd poziom o o o o Co rok lub co 300 godz. Okładzina sprzgła Sprawd o (3) wieca zapłonowa Sprawd-wyreguluj Wymie Cigno przepustnicy Sprawd-wyreguluj Cigno sprzgła Sprawd-wyreguluj o o Cigło blokady dyferencjału Sprawd-wyreguluj o o Luzy zaworowe Sprawd-wyreguluj o (3) Komora spalania Oczy Po kadych 300 godzinach (3) (5) Zbiornik i filtr paliwa Oczy o (3) o (3) Przewody paliwowe Sprawd Co 2 lata (wymie jeli trzeba) (3) (1) Wykonuj operacj co 10 roboczogodzin lub codziennie gdy pracujesz w silnie zapylonym rodowisku. (2) Wykonuj co wskazany okres czasu lub godzin w zalenoci co nastpi pierwsze. (3) Obsługa tych pozycji wymaga specjalistycznych narzdzi i umiejtnoci - musi by wykonana przez autoryzowany serwis. (4) Wymieniaj olej silnikowy co 50 godzin roboczych jeli urzdzenie pracuje pod duym obcienieniem i w wysokiej temperaturze. (5) Serwisuj we wskazanych odstpach czasu. 1. Wymiana oleju o o o o 39

40 1. Wykr korek wlewu oleju oraz rub spustow oleju aby olej spłynł. 2. Wkr dokładnie rub spustow oleju. 3. Nalej do silnika odpowiedni ilo wieego oleju, sprawd jego poziom. 4. Wkr korek wlewu oleju. Ilo oleju w silniku: 0,26 l ruba spustowa oleju Korek wlewu oleju Po sprawdzaniu poziomu czy wymianie oleju zawsze umyj rce wod z mydłem. Prosimy pozbywaj si zuytego oleju w sposób, który nie bdzie szkodził rodowisku naturalnemu. Zalecamy by zaniósł zuyty olej w odpowiednim zbiorniku do lokalnego serwisu. Nie wyrzucaj go do kosza, ani nie wylewaj do ciaków czy do gruntu. 40

41 2. Filtr powietrza Zabrudzony filtr powietrza bdzie utrudniał dopływ powietrza do ganika. Aby zapewni prawidłow prac ganika, regularnie sprawdzaj stan filtra powietrza. Dokonuj przegldów i czyszczenia filtra czciej jeli pracujesz w silnie zapylonej atmosferze. Nigdy nie uruchamiaj maszyny bez filtra powietrza. Spowoduje to bardzo szybkie zuycie silnika. 1. Nacinij górne zatrzaski i wycignij gór pokrywy z obudowy, nastpnie zwolnij dolne zapicia i zdejmij całkowicie pokryw filtra. Obudowa filtra powietrza Wkład filtra Zatrzask Pokrywa filtra powie- Dolne zapicie 2. Wyjmij wkład filtra. Dokładnie sprawd czy nie ma przetar czy dziur, ewentualnie wymie na nowy. 41

42 3. Delilatnie uderz kilkukrotnie elementem papierowym o tward poeirzchni aby usun nadmiar brudu lub przedmuchaj spronym powietrzem od wewntrznej do zewntrznej strony wkładu. Nigdy nie uywaj szczotki do usunicia brudu spowoduje to tylko głbsze wepchnicie kurzu w włókna wkładu. Jeli wkład jest naprawd zabrudzony wymie go na nowy. 4. Załó wkład filtra i pokryw filtra powietrza. Aby załoy pokryw najpierw nasu dolne zapicia, nastpnie docinij pokryw aby złapały górne zatrzaski na obudowie. Obudowa filtra powietrza Zapicie zatrzasku Zatrzask górny Wkład filtra powietrza Dolne zapicie Dolne zapicie Pokrywa filtra powietrza 42

43 3. Sprawdzenie poziomu oleju na sprzgle 1. Zatrzymaj silnik i ustaw glebogryzark na równym podłou z wypoziomowanymi tylnimi kołami i ostrzami. 2. Podłóz 60 mm cienki bloczek pod tylnie koła, jak pokazuje rysunek. 3. Odkr rub kontrolna poziomu oleju i sprawd czy poziom oleju dosiga do dolnej krawdzi otworu kontrolnego. ruba kontrolna poziomu oleju Górny poziom 4. Jeli poziom oleju jest za niski, odkr korek wlewu oleju i dodaj zalecanego oleju Korek wlewu oleju Zalecany olej: Stosuj olej Honda SAE 0W-20 do silników 4- suwowych lub równowany wysokodetergentowy, najlepszej jakoci olej spełniajcy wymagania serwisowe API kategorii SL lub równowany. Zawsze sprawdzaj oznaczenie kategorii oleju na opakowaniu aby upewni si, e znajduj si tam litery SL. 5. Wkr spowrotem rub kontroln i dokr dokładnie. 43

44 4. Sprawdzenie oleju w przekładni 1. Zatrzymaj silnik i ustaw glebogryzark na równym podłou z wypoziomowanymi tylnimi kołami i ostrzami jak pokazuje rysunek. 2. Wykr korek wlewu oleju i sprawd czy poziom oleju siga dolnej krawdzi otworu wlewowego. Tylnie koła Łopatki ostrzy Otwór wlewowy oleju Górny poziom Korek wlewu oleju 3. Jeli poziom oleju jest za niski uzupełnij go. Zalecany olej: SAE 10W-30 do silników 4-suwowych lub równowany wysokodetergentowy olej silnikowy, spełanijcy wymagania klasyfikacji SE lub wyszej wg API. (Przeznaczenie oleju silnikowego klasy SE bdzie opisane na opakowaniu oleju). 4. Dokładnie wkr korek wlewu oleju. 44

45 5. Kontrola wiecy zapłonowej Zalecane wiece zapłonowe: CR4HSB (NGK) U14FSR-UB (DENSO) Nigdy nie uywaj wiecy zapłonowej o niewłaciwej ciepłocie. Aby zapewni prawidłow prac silnika wieca musi by wolna od nalotu, a odległo midzy elektrodami musi by właciwie ustawiona. 1. Wycignij wieczko inspekcyjne i zdejmij fajk wiecy zapłonowej. 2. Uyj klucza do wykrcenia wiecy zapłonowej. Jeli silnik dopiero co przestał pracowa, tłumik bdzie bardzo gorcy. Podczas pracy uwaaj, aby nie dotyka tłumika. Fajka wiecy zapłonowej Wieczko inspekcyjne Klucz do wiecy zapłonowej 3. Wizualnie sprawd stan wiecy. Wyrzu j jeli widoczne jest jej zuycie lub jeli izolator jest pknity lub uszkodzony. Oczy elektrody drucian szczotk przed ponownym jej zamontowaniem. 4. Zmierz odstp pomidzy elektrodami przy pomocy szczelinomierza. 0,60-0,70 mm Odstp powinien wynosi: 0,60-0,70 mm. Skoryguj odstp jeli jest to konieczne poprzez ostrone zginanie bocznej elektrody. 45

46 5. Przed ponownym wkrceniem sprawd, czy podkładka wiecy zapłonowej jest w dobrym stanie i wprowad wiec w otwór uwaajc aby nie uszkodzi gwintu. 6. Po wstpnym wkrceniu wiecy palcami dokr j kluczem aby docisn podkładk. W przypadku montowania nowej wiecy, po wyczuciu oporu dodaj jeszcze 1/2 obrotu, natomiast w przypadku montowania uywanej wiecy dodaj jeszcze 1/8-1/4 obrotu. wieca zapłonowa powinna by dokrcona bardzo dokładnie. Niedokładnie dokrcona wieca nagrzewa si w bardzo znacznym stopniu i moe spowodowa uszkodzenie silnika. wiece o innej ciepłocie mog spowodowa powane uszkodzenia silnika. 7. Po zainstalowaniu wiecy zapłonowej, załó fajk wiecy i załó wieczko instalacyjne. Fajka wiecy zapłonowej Wieczko instalacyjne 46

47 6. Regulacja linki gazu 1. Przestaw manetk gazu na najwolniejsze obroty. 2. Zmierz luz na kocu manetki gazu. Powinien on wynosi mm. Manetka gazu 3. Jeli luz ma inn warto, poluzuj nakrtk blokujc i dokonaj regulacji wkrcajc lub wykrcajc regulator według potrzeb. 4. Po wykonaniu regulacji dokłdnie dokr nakrtk blokujc. Luz: mm Zmniejszanie luzu Regulator Zwikszanie luzu Nakrtka blokujca 47

48 7. Regulacja linki sprzgła 1. Dociniej dwigni sprzgła do pozycji ZAŁACZONE i sprawd rozcignicie spryny sprzgła na kocu z dłuszym haczykiem, jak pokazauje rysunek. Rozcignicie powinno wynosi: 1,5 2,5 mm. Spryna sprzgła Załczone 2. Jeli konieczna jest regulacja, dociniej dwigni przgła do kierownicy. 3. Poluzuj nakrtk blokujc i pokr nakrtk regulacyjn aby osign wymagan warto rozcignicia spryny. 4. Po wykonaniu regulacji, dokładnie dokr nakrtk blokujc. Nakrtka blokujca Zmniejszanie rozcignicia spryny Zmniejszanie rozcignicia spryny Nakrtka regulacyjna Ciglo sprzgła 48

49 8. Regulacja linki blokady dyferencjału 1. Ustaw dwigienk blokady dyferencjału w pozycji ODBLOKOWANA. 2. Sprawd luz na kocu dwigienki. Luz powinien wynosi : 1-5 mm. Luz: 1 5 mm Dwigienka blokady dyferencjału 3. Jeli trzeba wykona regulacj, poluzuj nakrtk blokujc i pokr nakrtk regulacyjn. 4. Po wykonaniu regulacji, dokładnie dokr nakrtk blokujc. Nakrtka blokujca Zmniejszanie luzu Zwikszanie luzu Nakrtka regulacyjna Linka blokady dyferencjału 49

50 9. Sprawdzenie i wymiana ostrzy Zakładaj grube rkawice aby chroni rce. Wszystkie regulacje i przegldy, ew. wymiany wykonuj przy maszynie ustawionej na równym, płaskim podłou i przy wyłczonym silniku. Zdejmij fajk wiecy aby zapobiec niekontrolowanemu uruchomieniu silnika. Podłó drewniany bloczek pod ostrza aby zapobiec ich spadniciu. Zewntrzne i wewntrzne łopatki ostrzy obracaj si w przeciwnych kierunakch. Uwaaj na ich obracanie podczas sprawdzania czy wymiany elementów wirujcych. Ostrza mog obróci si niespodziewnia i spowodowa obraenia. Nieprawidłowe załoenie łopatek lub załoenie ich w odwrotnym kierunku moe spowodowa, e glebogryzarka bdzie si porusza do tyłu lub w trudnym do okrełenia kierunku, powodujc obraenia. Przed rozpoczciem przegldu czy wymiany ostrzy, ustaw przednie koło glebogryzarki w najniszej pozycji (jak do transportu) i ustaw glebogryzark na równym podłou i zabezpiecz by si nie ruszała. 50

51 Sprawdzenie ostrzy: 1. Sprawd czy ostrza nie s zniszczone, wygite lub poluzowane. Jeli co jest nie w porzdku, dokr lub wymie je na nowe. 2. Sprawd czy ruba mocujca element wirujcy nie jest poluzowana. Jeli tak dokr. 3. Sprawd czy sworznie i zawleczki blokujce elementy wirujce nie s zniszczone lub zgubione, jeli trzeba wymie na nowe. Do wymiany uywaj wyłcznie oryginalnych czci Honda lub czci równowanych jakociowo. ruba mocujca el. wirujcy Łopatka ostrza Sworze i zawleczka el. wirujcego 4. Sprawd czy łopatki ostrzy nie s zuyte. Jeli szeroko ostrza jest mniejsza ni 15 mm na długoci 80 mm od czubka ostrza wymie je na nowe. Dla bardziej efektywnego kultywowania gleby, wymie ostrza wczeniej. NORMALNE ZUYTE 51

52 Zdejmowanie ostrzy: 1. Wyjmij zawleczk blokujc i sworze el. wirujcego, nastpnie zdejmij zewntrzne ostrza. 2. odkr rub mocujc el. wirujcy, zdejmij podkładk, a nastpnie zdejmij wewntrzne ostrza oraz klin. Uwaaj aby nie zgubi klina. Prawe wewntrzne ostrze Klin Prawe zewntrzne ostrze Sworze Podkładka ruba mocujca el. wirujcy Przód Lewe wewntrzne ostrze Zawleczka Lewe zewntrzne ostrze 52

53 Zakładanie ostrzy: 1. Nasmaruj klin i włó go w wycicie na wale el. wirujcego. 2. Załó wewntrzne ostrze wpasowujc otwór na klin w elemencie wirujcym w klin na wale, tak aby znak R i L były na zewntrz (jak pokazuje rysunek). Ostrza maj znak R (prawe) lub L (lewe). 3. Załó podkładk i rub mocujc i dokładnie j dokr. Prawe wewntrzne ostrze (ogldane z prawej strony) Lewe wewntrzne ostrze (ogldana z lewej strony) Znak R Znak L Przód Klin Prawe wewntrzne ostrze Podkładka Lewe wewntrzne ostrze Przód ruba mocujca el. wirujcy ruba mocujca 53

54 4. Zainstaluj zewntrzne prawe ostrze (ze znakiem R ) i lewe (ze znakiem L ), tak aby oznaczenia były na zewntrz. 5. Dopasuj otwory na zewnetrznym ostrzu i wale, i zaimstaluj sworze. 6. Załó zawleczk w sposób pokazanym na rysunku. Prawe zewntrzne ostrze (ogldany z prawej strony) Lewe zewntrzne ostrze (ogldany z lewej strony) Przód Znak R Znak L Prawe zewntrzne ostrze Lewe zewntrzne ostrze Kierunek obrotów Przód Sworze Zawleczka 54

55 Instalacja łopatek ostrza: Prawidłowo załó łopatki ostrza. Nieprawidłowo zainstalowane lub zaloone w złym kierunku łopatki spowoduj wibracje i utrudnienie w poprawnej pracy. Łopatki ostrzy zewntrznych: R Prawa łopatka Znak R Lewa łopatka Znak L Prawe wewntrzne ostrze (ogldane z prawej strony) Lewe wewntrzne ostrze (ogldane z lewej strony) Prawe zewntrzne ostrze (ogldane z prawej strony) Lewe wewntrzne ostrze (ogldane z lewej strony) 55

56 CZYSZCZENIE PO PRACY Jeli silnik dopiero co przestał pracowa, pozwól mu ostygn przez co najmniej 30 minut przed rozpoczciem czyszczenia. Zakładaj grube rkawice aby chroni dłonie podczas czyszczenia przestrzeni wokół ostrzy. Czyszczenia glebogryzarki dokonuj zawsze przy maszynie ustawionej na równej nawierzchni. 1. Usu błoto, cinki trawy, brud i inne zanieczyszczenia z obudowy glebogryzarki i ostrzy. 2. Usu błoto i zanieczyszczenia z okolic filtra powietrza. 3. Umyj glebogryzark, wliczajc okolice ostrzy. 4. Rcznie oczy silnik, uwaajc aby wda nie dostała si do filtra powietrza. Jeli uywasz wa ogrodowego lub sprztu myjcego pod cineiniem do mycia glebogryzarki, uwaaj aby woda nie dostała si do kabli, dwigienek sterujcych i wlotów filtra powietrza i tłumika. 5. Po umyciu glebogryzarki, wytrzyj do sucha wszystkie dostpne powierzchnie. Wlot do filtra powietrza Filtr powietrza 56

57 TRANSPORTOWANIE I PRZECHOWYWANIE Benzyna jest wysoce łatwopalna, a w pewnych warunkach jest wybuchowa. Nie pal i nie dopuszczaj otwartego ognia lub iskier w czasie zlewania paliwa lub w miejsce przechowywania benzyny. Jeli glebogryzarka pracowała, pozwól jej ostygn przez co najmniej 15 minut przed załadowaniem na rodek transportu. Gorcy silnik i układ wydechowy mog spowodowa zapalenie si niektórych materiałów. Uwaaj aby w czasie transportu nie upuci lub nie uderzy glebogryzarki. Uywaj rodka transportu (ciarówki itp.), która bdzie odpowiadała glebogryzarce rozmiarem, nonoci i innymi parametrami. Załadunek 1. Podnie przednie koło do najwyszej pozycji. 2. Załaduj maszyn na rodek trransportu i utrzymuj j w poziomie. Uywaj rampy do załadunku / rozładunku maszyny. Wprowadzaj glebogryzarke powoli po rampie załadowczej, w przeciwnym wypadku moesz nawet spa z rampy. Zaparkuj rodek transportu (np. ciarówk) na równej nawierzchni i załaduj / rozładuj glebogryzark przy pomocy rampy. Uwaaj aby nie spa z rampy. Uywaj wytrzymałej rampy, która udwignie ciar glebogryzarki i narzdzi doczepionych, i bdzie wystarczajco długa aby kt wprowadzania był nie wikszy ni 15 o. Pamitaj, e rampa musi mie powierzchni antypolizgow i musi by wystarczajco szeroka do rozstawu kół glebogryzarki. (Wskazówka: Długo rampy powinna by 4 razy lub wicej wiksza ni wysoko płaszczyzny ustawienia na rodku transportu. (4 razy dłusza ni wysoko platformy) 57

58 Oprzyj ramp załadowcz o platformrodka transportu i zabezpiecz j. Sta w połowie szerokoci rampy i upewnij si, e oba tylnie koła glebogryzarki zmieszcz si na rampie. Podczas załadunku / rozładunku nie zwalniaj dwigni sprzgła. Glebogryzarka moe si niekontrolowanie poruszy jeli podczas załadunku/rozładunku dwignia sprzgła bdzie zwolniona. Przestaw dwigni biegów w pozycj TRANSPORT1 i sprawd przed wjazdem na ramp, e ostrza na pewno si nie obracaj. Ustaw dwigni dyferencjału w pozycji ZABLOKOWANA. Ustaw dwigni biegów w pozycji NAPRZÓD przy załadunku, w pozycji WSTECZ przy rozładunku. Uruchom silnik i pozwól mu popracowa na biegu jałowym przez 2-3 minuty przed załadunkiem. 3. Zabezpiecz glebogryzark na platformie, mocujc j lin za kierownic i rurk przedniej osłony, jak pokazuje poniszy rysunek. 4. Aby uchroni si przed wyciekiem paliwa z ganika, upewnij si, e zawór paliwa jest zamknity (OFF) i utrzymuj glebogryzark w poziomie. 58

59 Przechowywanie Przed zmagazynowaniem maszyny na dłuszy okres czasu: Upewnij si, e miejsca przechowywania jest wolne od nadmiernej wilgoci i kurzu. 1. Spu paliwo: Benzyna jest wysoce łatwopalna, a w niektórych warunkach wybuchowa. Nie pal i nie dopuszczaj otwartego ognia, iskier w poblie miejsca operacji z paliwem. a. Oprónij zbiornik paliwa. b. Otwórz zawór paliwa (ON) c. Poluzu rub spustow ganika i zlej paliwo do odpowiedniego kanistra. d. Po zlaniu paliwa, wkr rub ganika i zamknij zawór paliwa (pozycja OFF). ruba spustowa ganika 2. Wymie olej silnikowy. 3. Oczy filtr paliwa. 4. Pocignij delikatnie link rozrusznika do momentu wyczucia oporu. W tym punkcie zawory: wydechowy i sscy zamykaj komor spalania co zabezpiecza silnik przed przedostawaniem si do rodka kurzu i działaniem korozji. 5. Gałk ssania ustaw w pozycji ZAMKNITA. 6. Wszystkie powierzchnie naraone na działanie korozji pokryj cieniutk warstw oleju. Przykryj glebogryzark i przechowuj wypoziomowan w miejscu wolnym od kurzu. 59

60 USUWANIE USTEREK Jeli zauwayłes jakie nienormalne symptomy podczas pracy glebogryzark, poszukaj przyczyny poniej. Jeli symptomy wystpuj nadal, skontaktuj si z autoryzowanym punktem serwisowym. Nie próbuj sam rozkłda maszyny. Utrudnione uruchomienie 1 Procedura uruchomienia Uruchom maszyn zgodnie ze wskazówkami zawartymi w Instrukcji Obsługi 2 Poziom paliwa Dolej benzyny 3 Paliwo Jeli banzyna w zbiorniku jest stara oprónij zbiornik i napełnij wie benzyn 4 Rodzaj paliwa Uywaj bezołowiowej benzyny samochodowej 5 Poziom oleju silnikowego Dolej zalecanego oleju silnikowego 6 Filtr powietrza Jeli jest brudny oczy. Jeli to konieczne wymie na nowy 7 Fajka wiecy zapłonowej Dokładnie załó fajk na wiec zaponow 8 wieca zapłonowa Wytrzyj wiec i pozwól jest wyschn jeli jest mokra lub zalana Silnik startuje ale zaraz potem ganie 1 Gałka ssania Ustaw gałk w pozycji OTWARTA 2 Zawór paliwa Otwórz zawór paliwa (ON) 3 Poziom paliwa Dolej benzyny 4 Filtr powietrza Oczy jeli jest zanieczyszczony. Jeli konieczne - wymie Tylnie koła/ostrza obracaj si bez dociskania dwigni sprzgła 1 Linka sprzgła Wykonaj regulacj linki sprzgła 2 Poziom oleju na sprzgle Za duo oleju sprowad poziom oleju do właciwej wartoci 60

61 Tylnie koła nie obracaj si po dociniciu dwigni sprzła 1 Ustawienie dwigni biegów 2 Sworze koła Ustaw dwigni biegów we właciwej pozycji (NAPRZÓD lub WSTECZ) Zainstaluj dokładnie sworze i zawleczk blokujc jeli si zgubiły lub s poza swoim miejscem 3 Linka sprzgła Wyreguluj link sprzgła 4 Poziom oleju na sprzgle Sprowad poziom oleju na sprzgle do właciwego poziomu 5 Poziom oleju w przekładni Sprowad poziom oleju w przekładni do właciwego poziomu Ostrza nie obracaj si po dociniciu dwigni sprzła 1 Ustawienie dwigni biegów 2 Sworze ostrza Ustaw dwigni biegów we właciwej pozycji (NAPRZÓD lub WSTECZ) Zainstaluj dokładnie sworze i zawleczk blokujc jeli si zgubiły lub s poza swoim miejscem 3 Ostrza Usu ciała obce (kamienie itp.) jeli dostały si midzy łopatki ostrza 4 Linka sprzgła Wyreguluj link sprzgła 5 Poziom oleju na sprzgle Sprowad poziom oleju na sprzgle do właciwego poziomu 6 Poziom oleju w przekładni Sprowad poziom oleju w przekładni do właciwego poziomu Utrudnione spulchnianie / trudnoci przy prowadzeniu glebogryzarki 1 Przednie koło Ustaw koło na właciwej wysokoci 61
