1 ODNIEARKA HS 621 INSTRUKCJA OBSŁUGI (Tłumaczenie instrukcji oryginalnej) 3M X

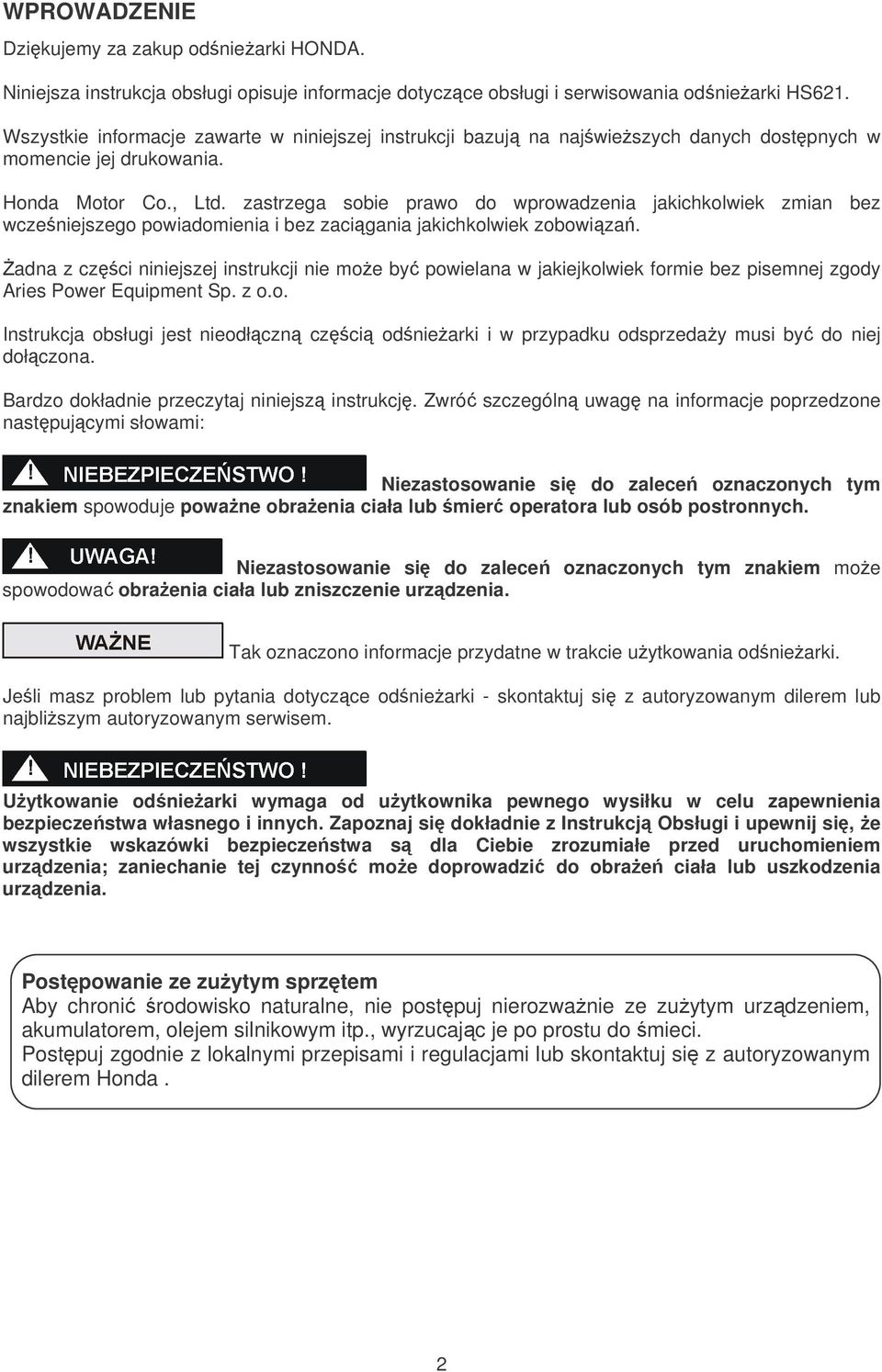

2 WPROWADZENIE Dzikujemy za zakup odniearki HONDA. Niniejsza instrukcja obsługi opisuje informacje dotyczce obsługi i serwisowania odniearki HS621. Wszystkie informacje zawarte w niniejszej instrukcji bazuj na najwieszych danych dostpnych w momencie jej drukowania. Honda Motor Co., Ltd. zastrzega sobie prawo do wprowadzenia jakichkolwiek zmian bez wczeniejszego powiadomienia i bez zacigania jakichkolwiek zobowiza. adna z czci niniejszej instrukcji nie moe by powielana w jakiejkolwiek formie bez pisemnej zgody Aries Power Equipment Sp. z o.o. Instrukcja obsługi jest nieodłczn czci odniearki i w przypadku odsprzeday musi by do niej dołczona. Bardzo dokładnie przeczytaj niniejsz instrukcj. Zwró szczególn uwag na informacje poprzedzone nastpujcymi słowami: Niezastosowanie si do zalece oznaczonych tym znakiem spowoduje powane obraenia ciała lub mier operatora lub osób postronnych. Niezastosowanie si do zalece oznaczonych tym znakiem moe spowodowa obraenia ciała lub zniszczenie urzdzenia. Tak oznaczono informacje przydatne w trakcie uytkowania odniearki. Jeli masz problem lub pytania dotyczce odniearki - skontaktuj si z autoryzowanym dilerem lub najbliszym autoryzowanym serwisem. Uytkowanie odniearki wymaga od uytkownika pewnego wysiłku w celu zapewnienia bezpieczestwa własnego i innych. Zapoznaj si dokładnie z Instrukcj Obsługi i upewnij si, e wszystkie wskazówki bezpieczestwa s dla Ciebie zrozumiałe przed uruchomieniem urzdzenia; zaniechanie tej czynno moe doprowadzi do obrae ciała lub uszkodzenia urzdzenia. Postpowanie ze zuytym sprztem Aby chroni rodowisko naturalne, nie postpuj nierozwanie ze zuytym urzdzeniem, akumulatorem, olejem silnikowym itp., wyrzucajc je po prostu do mieci. Postpuj zgodnie z lokalnymi przepisami i regulacjami lub skontaktuj si z autoryzowanym dilerem Honda. 2

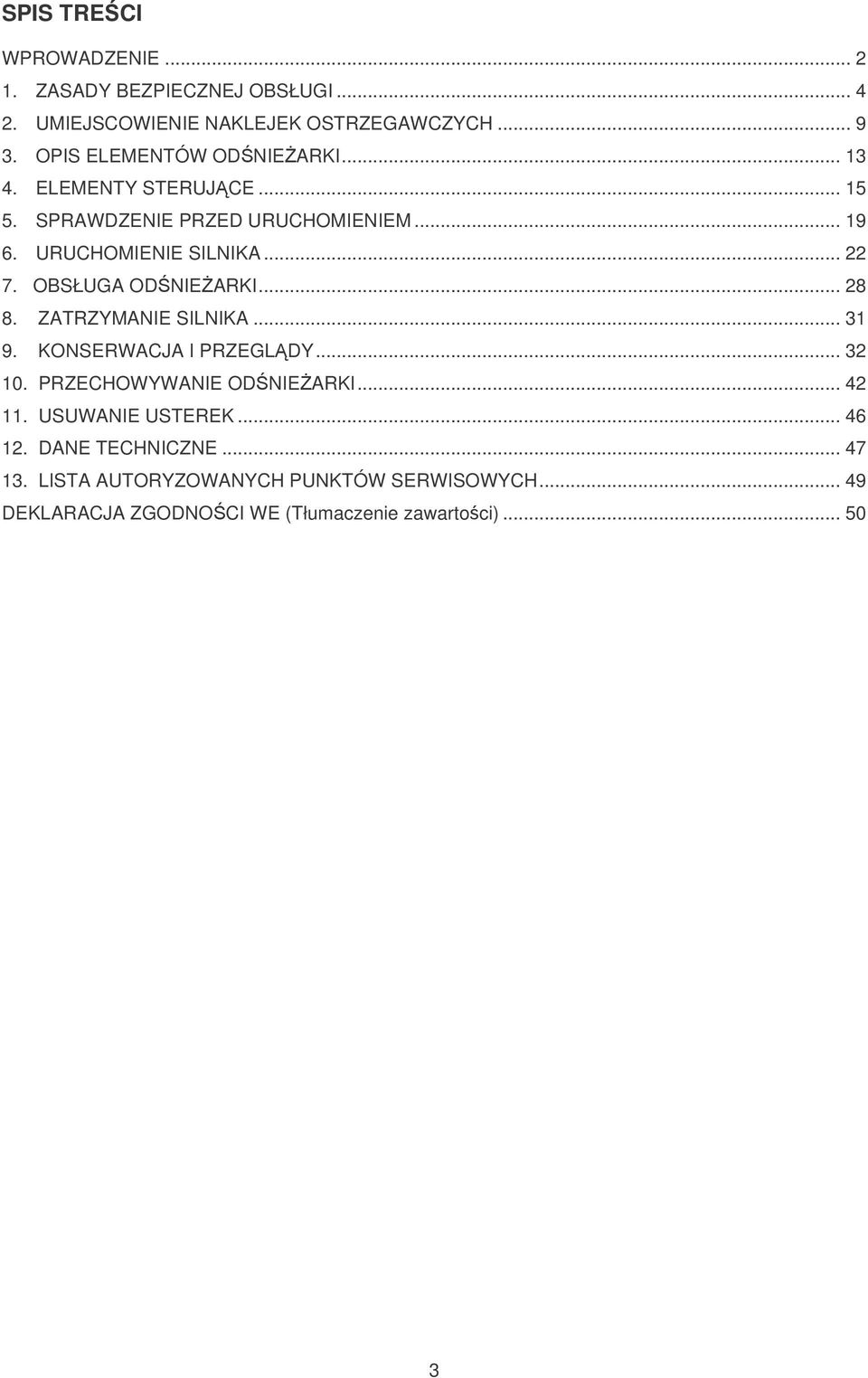

3 SPIS TRECI WPROWADZENIE ZASADY BEZPIECZNEJ OBSŁUGI UMIEJSCOWIENIE NAKLEJEK OSTRZEGAWCZYCH OPIS ELEMENTÓW ODNIEARKI ELEMENTY STERUJ CE SPRAWDZENIE PRZED URUCHOMIENIEM URUCHOMIENIE SILNIKA OBSŁUGA ODNIEARKI ZATRZYMANIE SILNIKA KONSERWACJA I PRZEGL DY PRZECHOWYWANIE ODNIEARKI USUWANIE USTEREK DANE TECHNICZNE LISTA AUTORYZOWANYCH PUNKTÓW SERWISOWYCH DEKLARACJA ZGODNOCI WE (Tłumaczenie zawartoci)

4 1. ZASADY BEZPIECZNEJ OBSŁUGI Aby zapewni bezpieczn prac: Odniearka HONDA jest zaprojektowana do bezpiecznej i niezawodnej pracy jeli jest obsługiwana zgodnie z instrukcj. Przeczytaj i upewnij si, e zrozumiałe Instrukcj Obsługi przed przystpieniem do pracy z urzdzeniem. Błd w obsłudze moe spowodowa powane obraenia ciała lub zniszczenie sprztu. Nigdy nie wkładaj rk w stref pracy limaka zgarniajcego oraz w rynn wyrzutow niegu podczas pracy silnika. Moe to by przyczyn powanych obrae ciała. Jeli rynna wyrzutowa zostanie zatkana, zatrzymaj silnik i za pomoc przepychacza odblokuj wyrzutnik. Nigdy nie wkładaj rk w rynn wyrzutow niegu podczas pracy silnika. Moe to by przyczyn powanych obrae ciała. Spaliny zawieraj toksyczny tlenek wgla, który jest bezbarwnym i bezzapachowym gazem. Wdychanie tlenku wgla moe spowodowa utrat przytomnoci, a w konsekwencji prowadzi do mierci. Jeli uruchamiasz odnieark w zamknitej przestrzeni lub nawet czciowo ograniczonej, wdychane powietrze moe zawiera niebezpieczn ilo tlenku wgla. Nigdy nie uruchamiaj odniearki w garau, domu lub w pobliu otwartych okien lub drzwi. 4

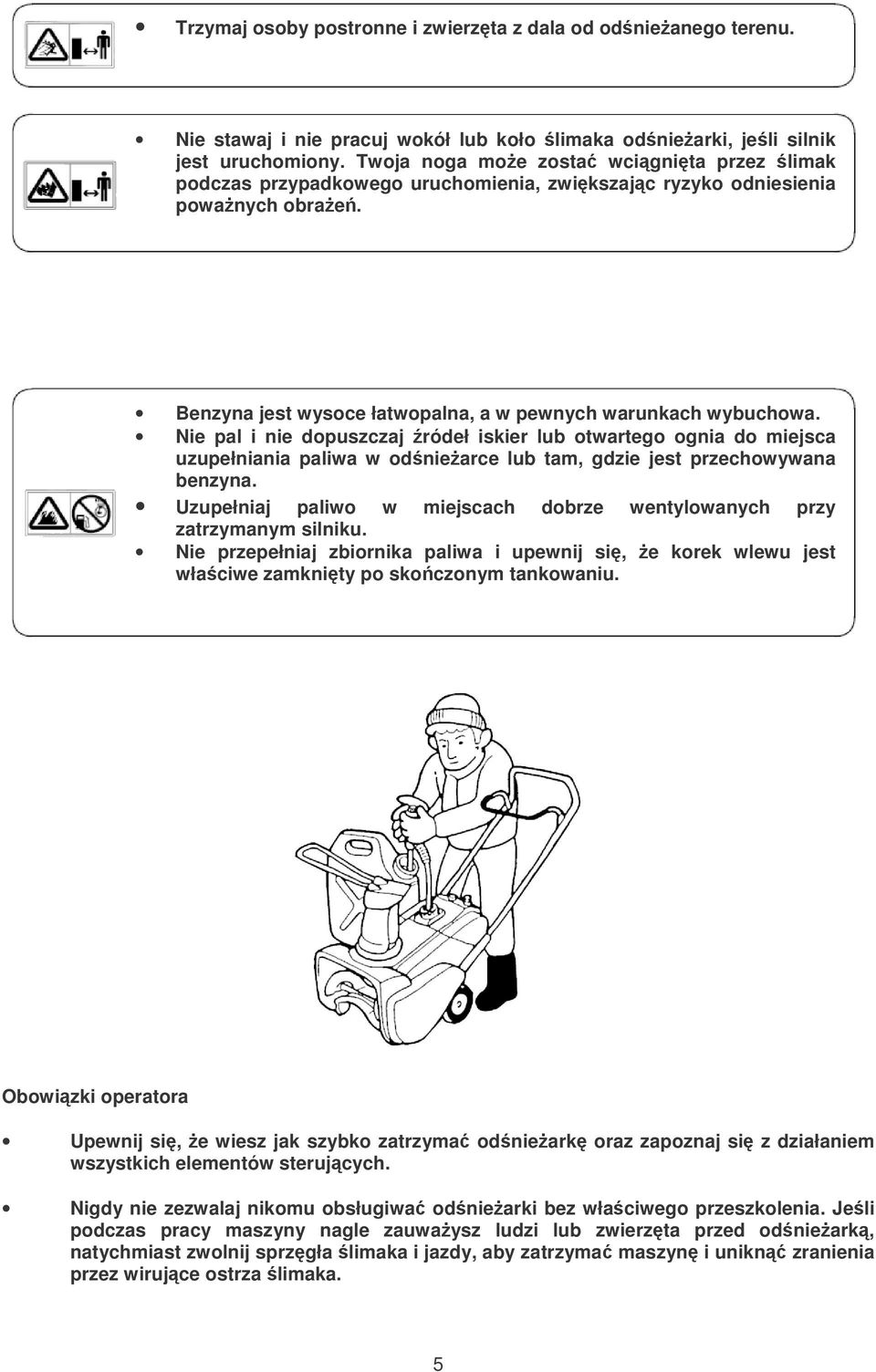

5 Trzymaj osoby postronne i zwierzta z dala od odnieanego terenu. Nie stawaj i nie pracuj wokół lub koło limaka odniearki, jeli silnik jest uruchomiony. Twoja noga moe zosta wcignita przez limak podczas przypadkowego uruchomienia, zwikszajc ryzyko odniesienia powanych obrae. Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Nie pal i nie dopuszczaj ródeł iskier lub otwartego ognia do miejsca uzupełniania paliwa w odniearce lub tam, gdzie jest przechowywana benzyna. Uzupełniaj paliwo w miejscach dobrze wentylowanych przy zatrzymanym silniku. Nie przepełniaj zbiornika paliwa i upewnij si, e korek wlewu jest właciwe zamknity po skoczonym tankowaniu. Obowizki operatora Upewnij si, e wiesz jak szybko zatrzyma odnieark oraz zapoznaj si z działaniem wszystkich elementów sterujcych. Nigdy nie zezwalaj nikomu obsługiwa odniearki bez właciwego przeszkolenia. Jeli podczas pracy maszyny nagle zauwaysz ludzi lub zwierzta przed odnieark, natychmiast zwolnij sprzgła limaka i jazdy, aby zatrzyma maszyn i unikn zranienia przez wirujce ostrza limaka. 5

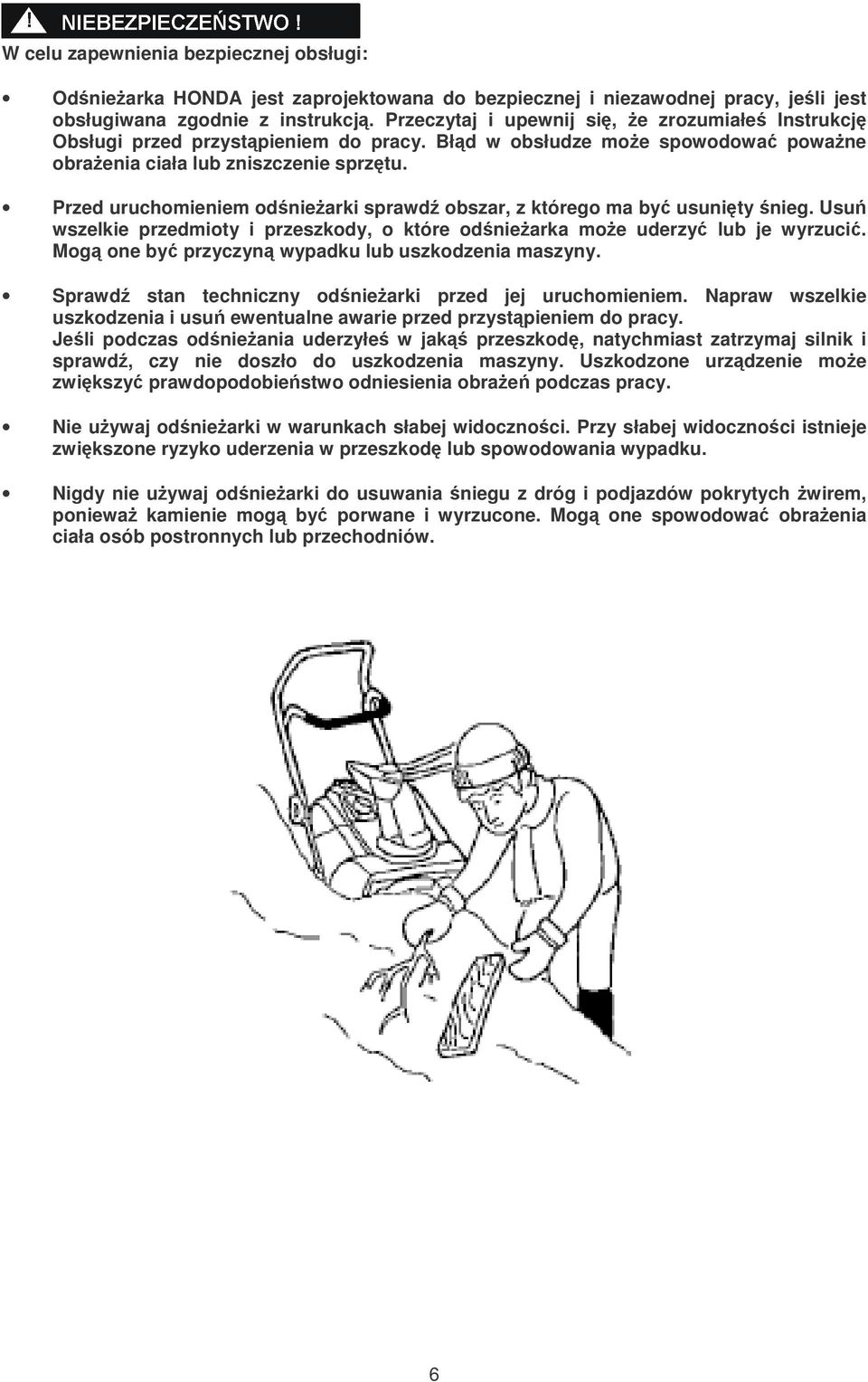

6 W celu zapewnienia bezpiecznej obsługi: Odniearka HONDA jest zaprojektowana do bezpiecznej i niezawodnej pracy, jeli jest obsługiwana zgodnie z instrukcj. Przeczytaj i upewnij si, e zrozumiałe Instrukcj Obsługi przed przystpieniem do pracy. Błd w obsłudze moe spowodowa powane obraenia ciała lub zniszczenie sprztu. Przed uruchomieniem odniearki sprawd obszar, z którego ma by usunity nieg. Usu wszelkie przedmioty i przeszkody, o które odniearka moe uderzy lub je wyrzuci. Mog one by przyczyn wypadku lub uszkodzenia maszyny. Sprawd stan techniczny odniearki przed jej uruchomieniem. Napraw wszelkie uszkodzenia i usu ewentualne awarie przed przystpieniem do pracy. Jeli podczas odnieania uderzyłe w jak przeszkod, natychmiast zatrzymaj silnik i sprawd, czy nie doszło do uszkodzenia maszyny. Uszkodzone urzdzenie moe zwikszy prawdopodobiestwo odniesienia obrae podczas pracy. Nie uywaj odniearki w warunkach słabej widocznoci. Przy słabej widocznoci istnieje zwikszone ryzyko uderzenia w przeszkod lub spowodowania wypadku. Nigdy nie uywaj odniearki do usuwania niegu z dróg i podjazdów pokrytych wirem, poniewa kamienie mog by porwane i wyrzucone. Mog one spowodowa obraenia ciała osób postronnych lub przechodniów. 6

7 Ustaw rynn wyrzutow tak, aby wyrzucany nieg nie uderzył w operatora, osoby postronne, okna lub inne obiekty. Pozosta w odpowiedniej odległoci od rynny wyrzutowej niegu podczas pracy silnika. Dzieci i zwierzta domowe nie powinny znajdowa si w pobliu pracy z odnieark, aby unikn obrae spowodowanych przez wyrzucane odłamki i kontakt z urzdzeniem. Nie uywaj odniearki do usuwania niegu z dachów. Aby unikn przewrócenia maszyny, zachowaj szczególn ostrono podczas zmiany kierunku odnieania przy pracy na zboczach. Odniearka pozostawiona bez nadzoru na stromym spadku, moe przewróci si, powodujc obraenia operatora lub przypadkowych osób. Nie uywaj odniearki na pochyłociach wikszych ni 10 o (17%). Maksymalny kt pochylenia zbocza jest podany tylko jako punkt odniesienia. Jeli zbocze jest zbyt strome, nie pracuj z odnieark, jeli chcesz unikn przewrócenia urzdzenia. Ryzyko przewrócenia si odniearki zwiksza si, jeli podłoe zbocza jest obluzowane, nierówne lub mokre. Przed uruchomieniem silnika sprawd, czy odniearka nie jest uszkodzona czy jest w dobrym stanie. Dla bezpieczestwa własnego oraz innych osób, zachowaj szczególn ostrono podczas prowadzenia odniearki w gór lub w dół. 7

8 Nigdy nie uruchamiaj silnika w zamknitych lub ograniczonych przestrzeniach. Spaliny zawieraj trujcy tlenek wgla; wdychanie tlenku wgla moe spowodowa utrat przytomnoci i prowadzi do mierci. Podczas pracy urzdzenia tłumik nagrzewa si do bardzo wysokiej temperatury i pozostaje gorcy jeszcze przez jaki czas po zatrzymaniu silnika. Bd ostrony i nie dotknij tłumika, gdy jest gorcy. Pozwól silnikowi ostygn przed przechowywaniem odniearki w zamknitym pomieszczeniu. Zawsze dokonuj kontroli urzdzenia przed prac (strony 19-21) zanim uruchomisz silnik. Moesz w ten sposób zapobiec wypadkowi lub uszkodzeniu odniearki. Przed dokonaniem jakichkolwiek czynnoci serwisowych zatrzymaj silnik i pozwól mu ostygn. Przed uruchomieniem odniearki dokładnie sprawd obszar przed i za maszyn. Podczas kierowania odnieark trzymaj rczk urzdzenia mocno i pewnie; id, nigdy nie biegnij. Załó odpowiednie zimowe buty zapobiegajce lizganiu si. 8

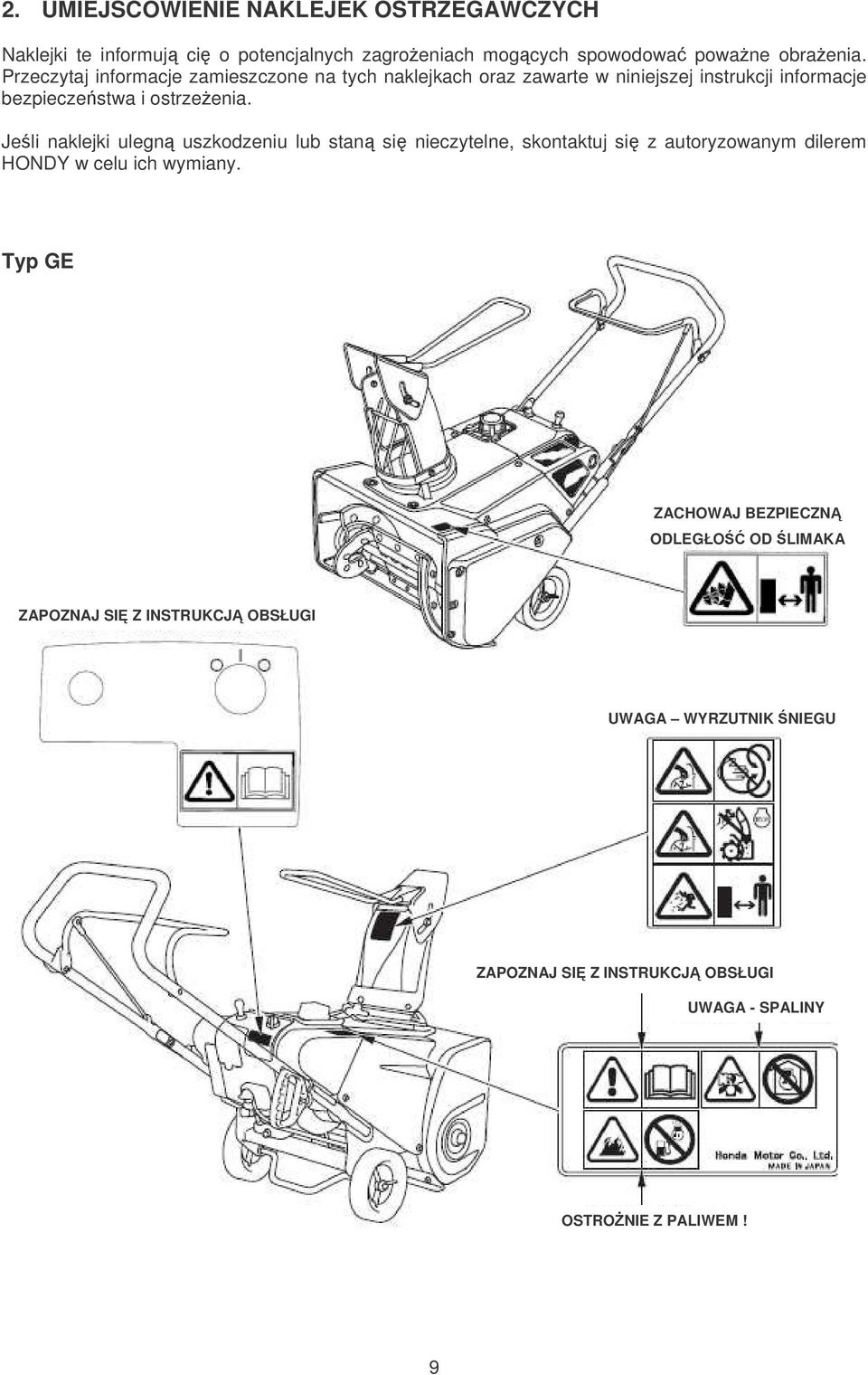

9 2. UMIEJSCOWIENIE NAKLEJEK OSTRZEGAWCZYCH Naklejki te informuj ci o potencjalnych zagroeniach mogcych spowodowa powane obraenia. Przeczytaj informacje zamieszczone na tych naklejkach oraz zawarte w niniejszej instrukcji informacje bezpieczestwa i ostrzeenia. Jeli naklejki ulegn uszkodzeniu lub stan si nieczytelne, skontaktuj si z autoryzowanym dilerem HONDY w celu ich wymiany. Typ GE ZACHOWAJ BEZPIECZN ODLEGŁO OD LIMAKA ZAPOZNAJ SI Z INSTRUKCJ OBSŁUGI UWAGA WYRZUTNIK NIEGU ZAPOZNAJ SI Z INSTRUKCJ OBSŁUGI UWAGA - SPALINY OSTRONIE Z PALIWEM! 9

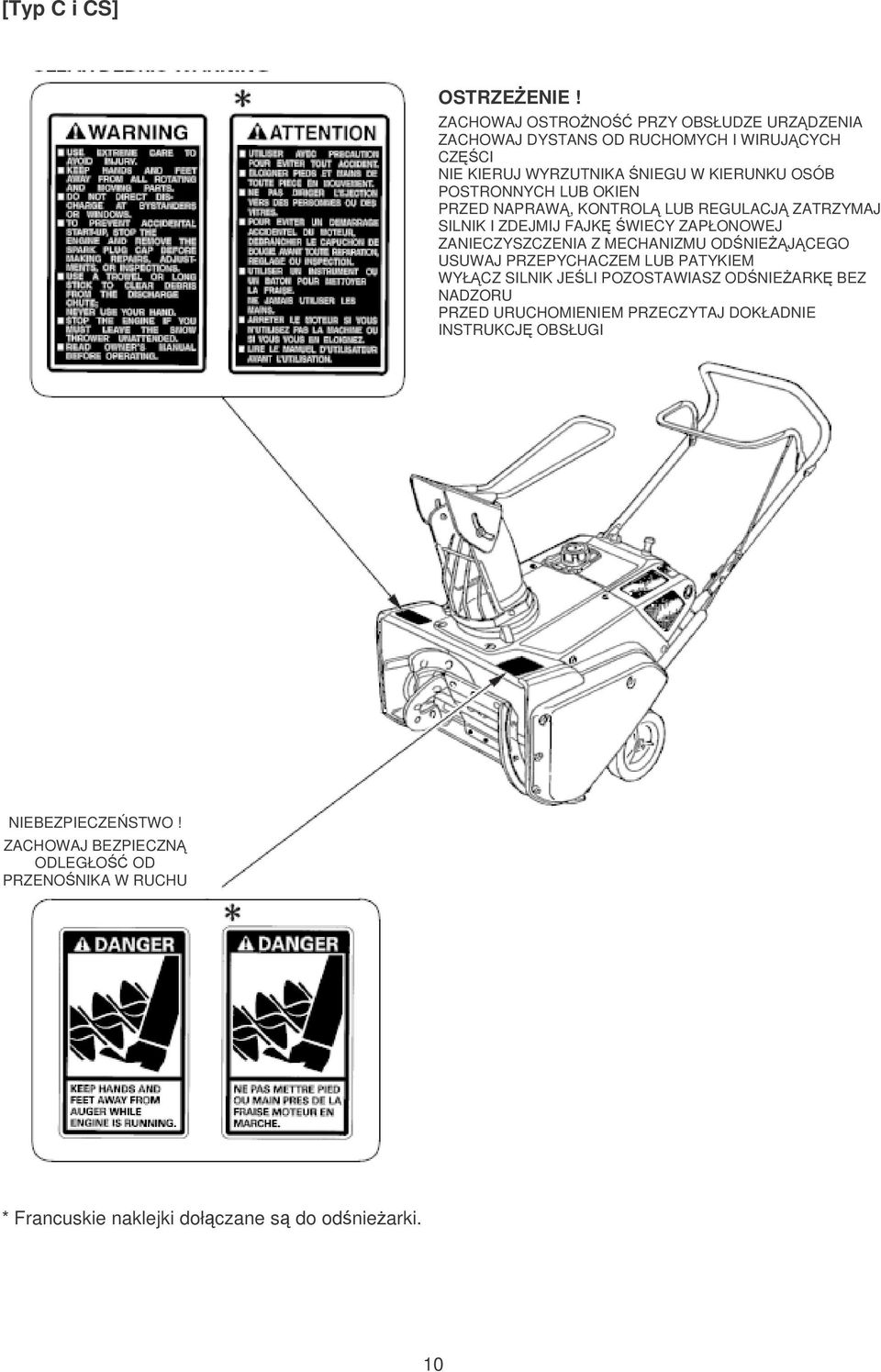

10 [Typ C i CS] OSTRZEENIE! ZACHOWAJ OSTRONO PRZY OBSŁUDZE URZ DZENIA ZACHOWAJ DYSTANS OD RUCHOMYCH I WIRUJ CYCH CZCI NIE KIERUJ WYRZUTNIKA NIEGU W KIERUNKU OSÓB POSTRONNYCH LUB OKIEN PRZED NAPRAW, KONTROL LUB REGULACJ ZATRZYMAJ SILNIK I ZDEJMIJ FAJK WIECY ZAPŁONOWEJ ZANIECZYSZCZENIA Z MECHANIZMU ODNIE J CEGO USUWAJ PRZEPYCHACZEM LUB PATYKIEM WYŁ CZ SILNIK JELI POZOSTAWIASZ ODNIEARK BEZ NADZORU PRZED URUCHOMIENIEM PRZECZYTAJ DOKŁADNIE INSTRUKCJ OBSŁUGI NIEBEZPIECZESTWO! ZACHOWAJ BEZPIECZN ODLEGŁO OD PRZENONIKA W RUCHU * Francuskie naklejki dołczane s do odniearki. 10

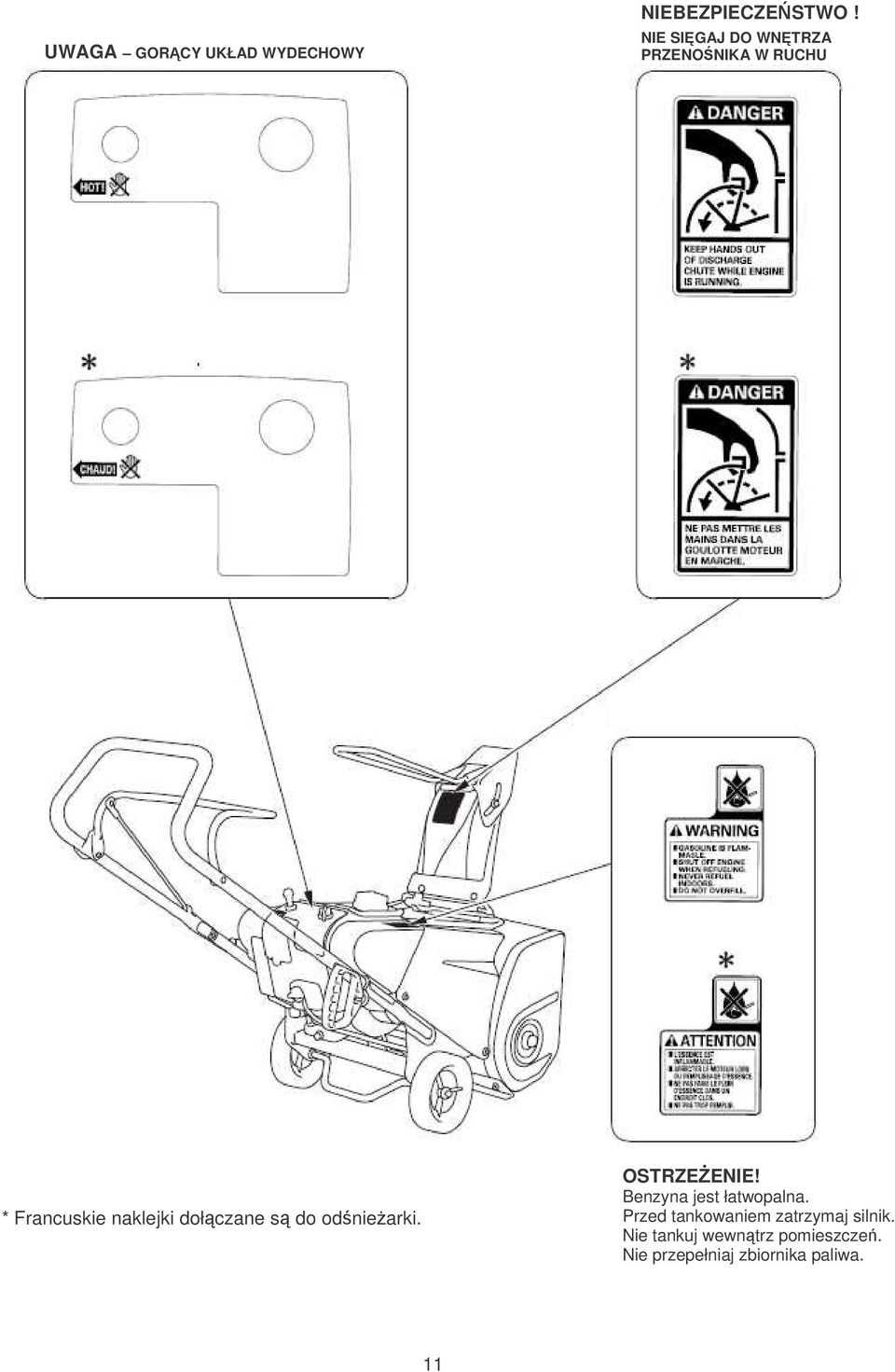

11 UWAGA GORCY UKŁAD WYDECHOWY NIEBEZPIECZESTWO! NIE SIGAJ DO WNTRZA PRZENONIKA W RUCHU * Francuskie naklejki dołczane s do odniearki. OSTRZEENIE! Benzyna jest łatwopalna. Przed tankowaniem zatrzymaj silnik. Nie tankuj wewntrz pomieszcze. Nie przepełniaj zbiornika paliwa. 11

12 UMIEJSCOWIENIE ZNAKU CE I POZIOMU HAŁASU [Tylko typ GE] ZNAK CE NAZWA I ADRES PRODUCENTA KOD OPISOWY NAZWA I ADRES UPOWANIONEGO PRZEDSTAWICIELA ROK PRODUKCJI NUMER SERYJNY URZ DZENIA MOC SILNIKA NETTO CIAR URZ DZENIA (W WERSJI STANDARDOWEJ) OZNACZENIE POZIOMU HAŁASU 12

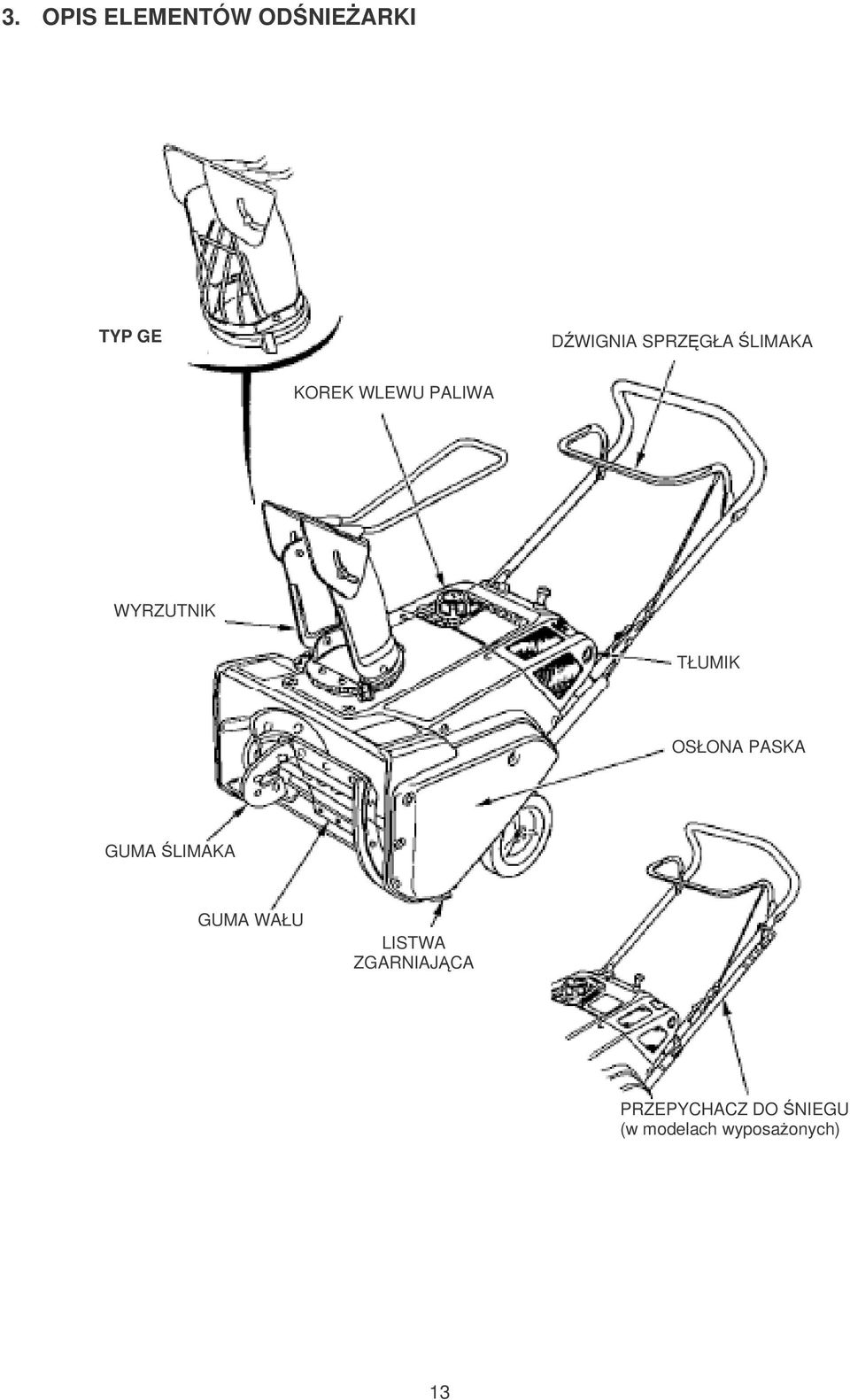

13 3. OPIS ELEMENTÓW ODNIEARKI TYP GE DWIGNIA SPRZGŁA LIMAKA KOREK WLEWU PALIWA WYRZUTNIK TŁUMIK OSŁONA PASKA GUMA LIMAKA GUMA WAŁU LISTWA ZGARNIAJ CA PRZEPYCHACZ DO NIEGU (w modelach wyposaonych) 13

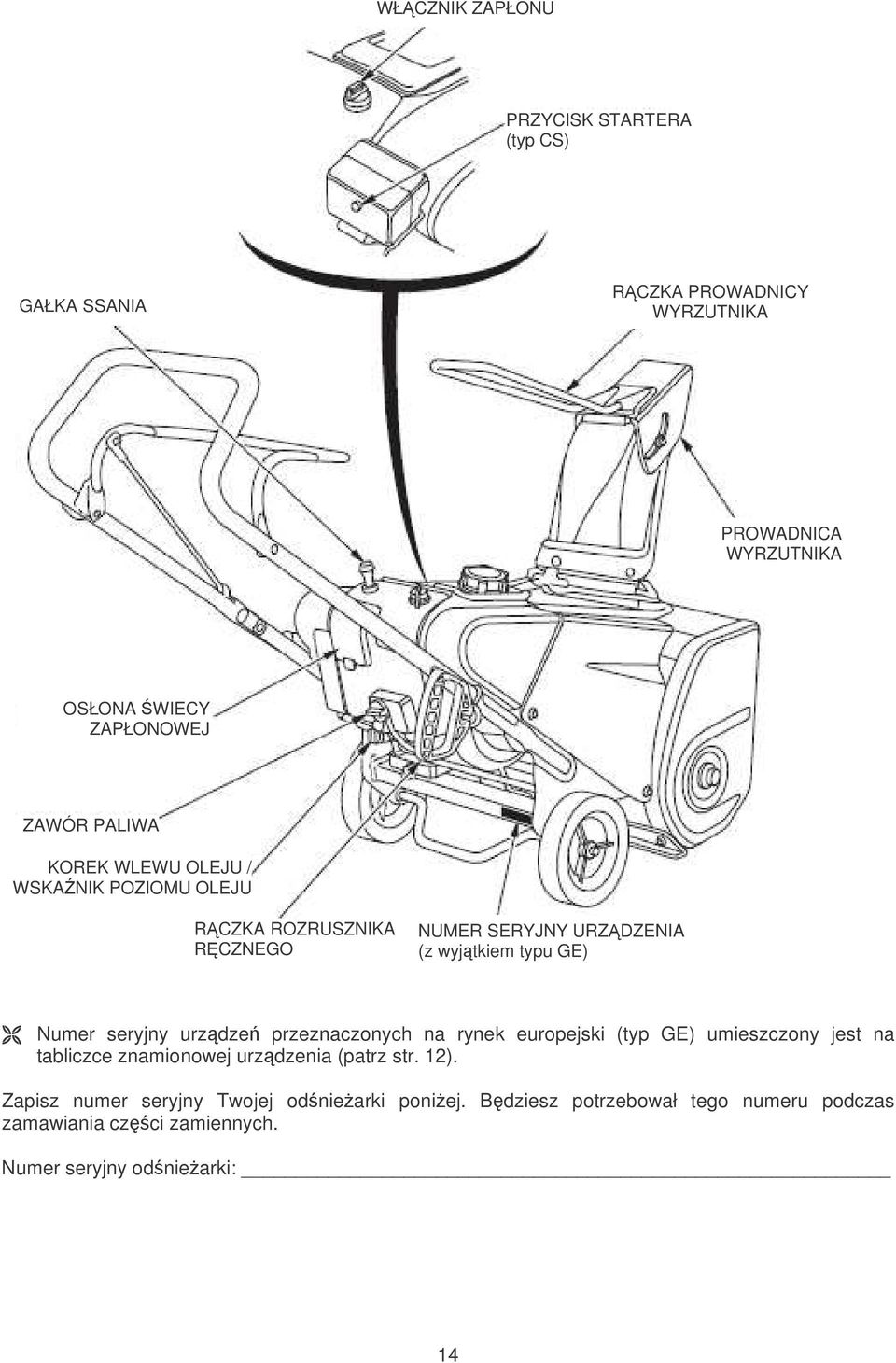

14 WŁ CZNIK ZAPŁONU PRZYCISK STARTERA (typ CS) GAŁKA SSANIA R CZKA PROWADNICY WYRZUTNIKA PROWADNICA WYRZUTNIKA OSŁONA WIECY ZAPŁONOWEJ ZAWÓR PALIWA KOREK WLEWU OLEJU / WSKANIK POZIOMU OLEJU R CZKA ROZRUSZNIKA RCZNEGO NUMER SERYJNY URZ DZENIA (z wyjtkiem typu GE) Numer seryjny urzdze przeznaczonych na rynek europejski (typ GE) umieszczony jest na tabliczce znamionowej urzdzenia (patrz str. 12). Zapisz numer seryjny Twojej odniearki poniej. Bdziesz potrzebował tego numeru podczas zamawiania czci zamiennych. Numer seryjny odniearki: 14

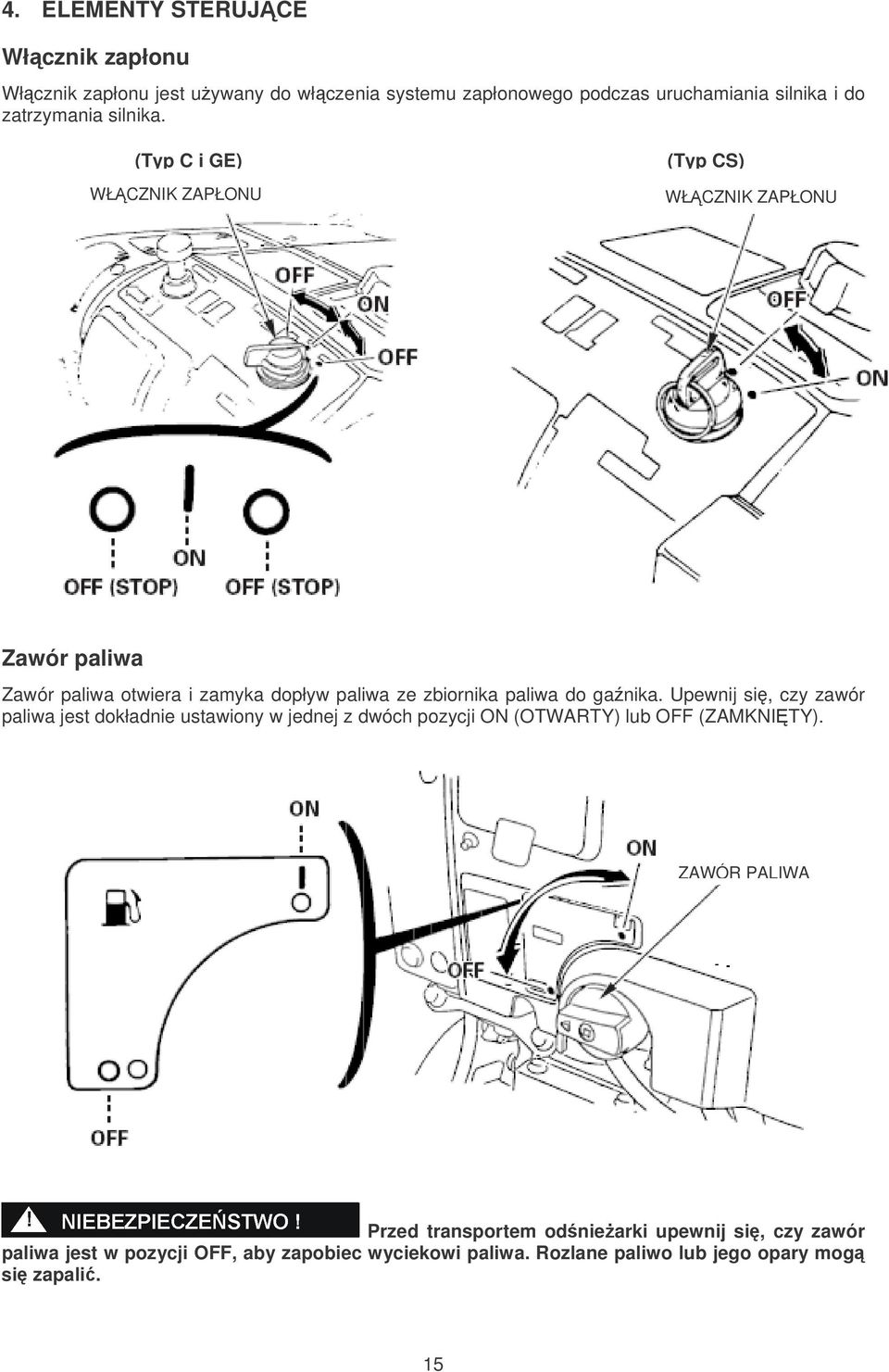

15 4. ELEMENTY STERUJCE Włcznik zapłonu Włcznik zapłonu jest uywany do włczenia systemu zapłonowego podczas uruchamiania silnika i do zatrzymania silnika. (Typ C i GE) WŁ CZNIK ZAPŁONU (Typ CS) WŁ CZNIK ZAPŁONU Zawór paliwa Zawór paliwa otwiera i zamyka dopływ paliwa ze zbiornika paliwa do ganika. Upewnij si, czy zawór paliwa jest dokładnie ustawiony w jednej z dwóch pozycji ON (OTWARTY) lub OFF (ZAMKNITY). ZAWÓR PALIWA Przed transportem odniearki upewnij si, czy zawór paliwa jest w pozycji OFF, aby zapobiec wyciekowi paliwa. Rozlane paliwo lub jego opary mog si zapali. 15

16 Przycisk rozrusznika elektrycznego (typ CS) Nacinij przycisk, aby uruchomi silnik za pomoc elektrycznego rozrusznika. PRZYCISK ROZRUSZNIKA ELEKTRYCZNEGO Gałka ssania Ustaw gałk ssania w pozycji ZAMKNITA jeli silnik jest zimny lub trudno go uruchomi. ZAMKNITE OTWARTE GAŁKA SSANIA Rczka startera rcznego Pocignij za rczk rozrusznika, aby uruchomi silnik. R CZKA ROZRUSZNIKA RCZNEGO 16

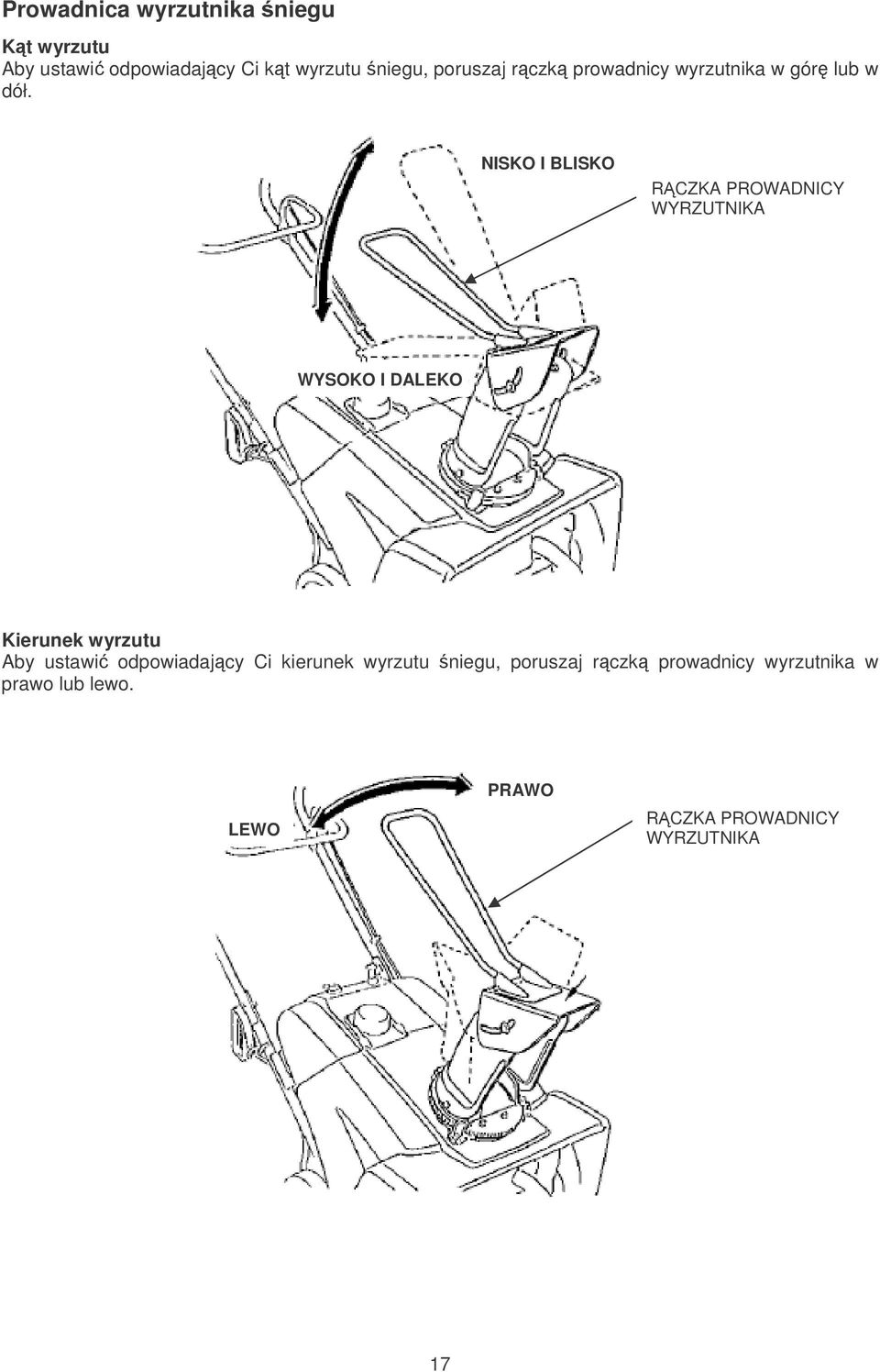

17 Prowadnica wyrzutnika niegu Kt wyrzutu Aby ustawi odpowiadajcy Ci kt wyrzutu niegu, poruszaj rczk prowadnicy wyrzutnika w gór lub w dół. NISKO I BLISKO R CZKA PROWADNICY WYRZUTNIKA WYSOKO I DALEKO Kierunek wyrzutu Aby ustawi odpowiadajcy Ci kierunek wyrzutu niegu, poruszaj rczk prowadnicy wyrzutnika w prawo lub lewo. LEWO PRAWO R CZKA PROWADNICY WYRZUTNIKA 17

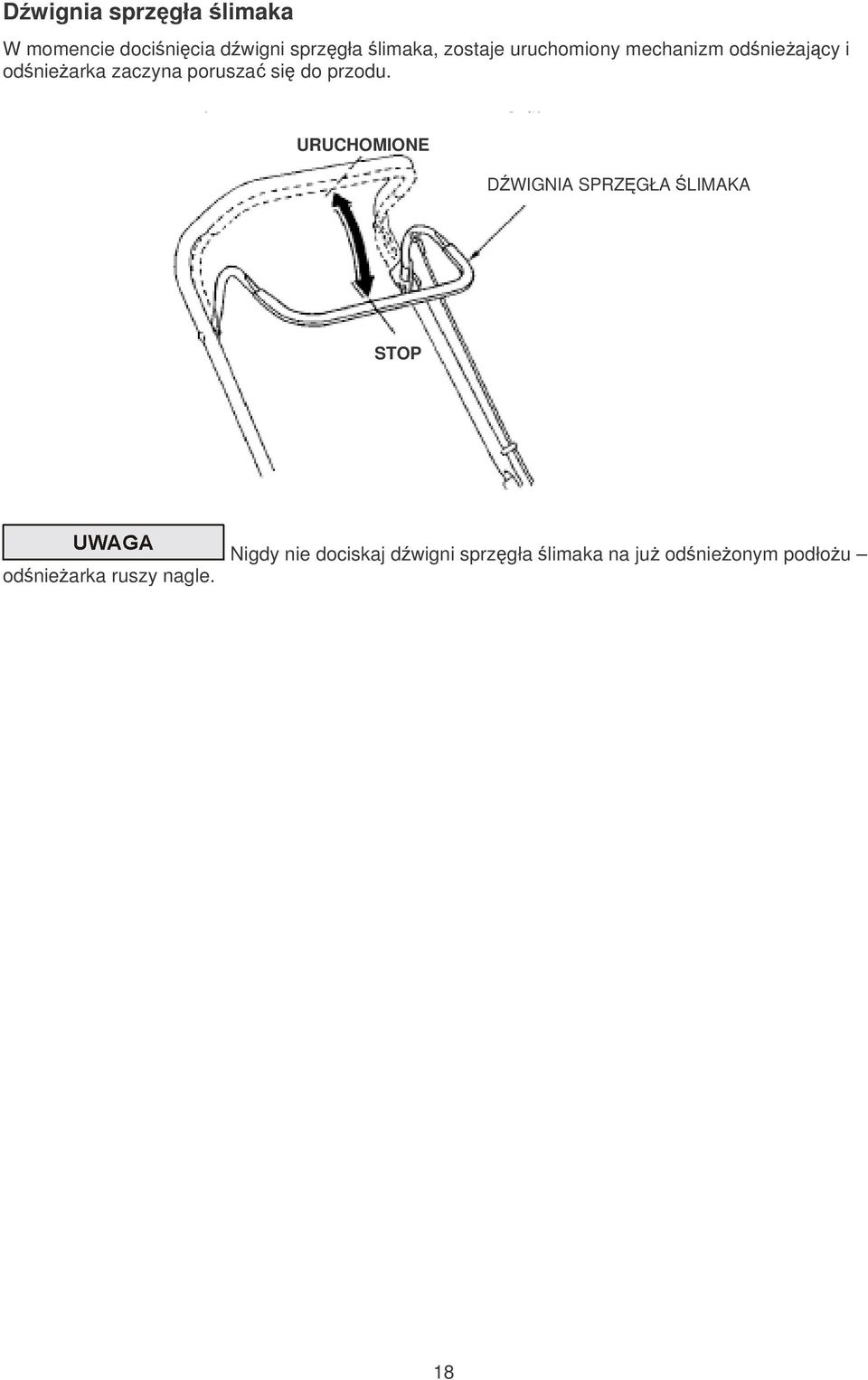

18 D wignia sprzgła limaka W momencie docinicia dwigni sprzgła limaka, zostaje uruchomiony mechanizm odnieajcy i odniearka zaczyna porusza si do przodu. URUCHOMIONE DWIGNIA SPRZGŁA LIMAKA STOP odniearka ruszy nagle. Nigdy nie dociskaj dwigni sprzgła limaka na ju odnieonym podłou 18

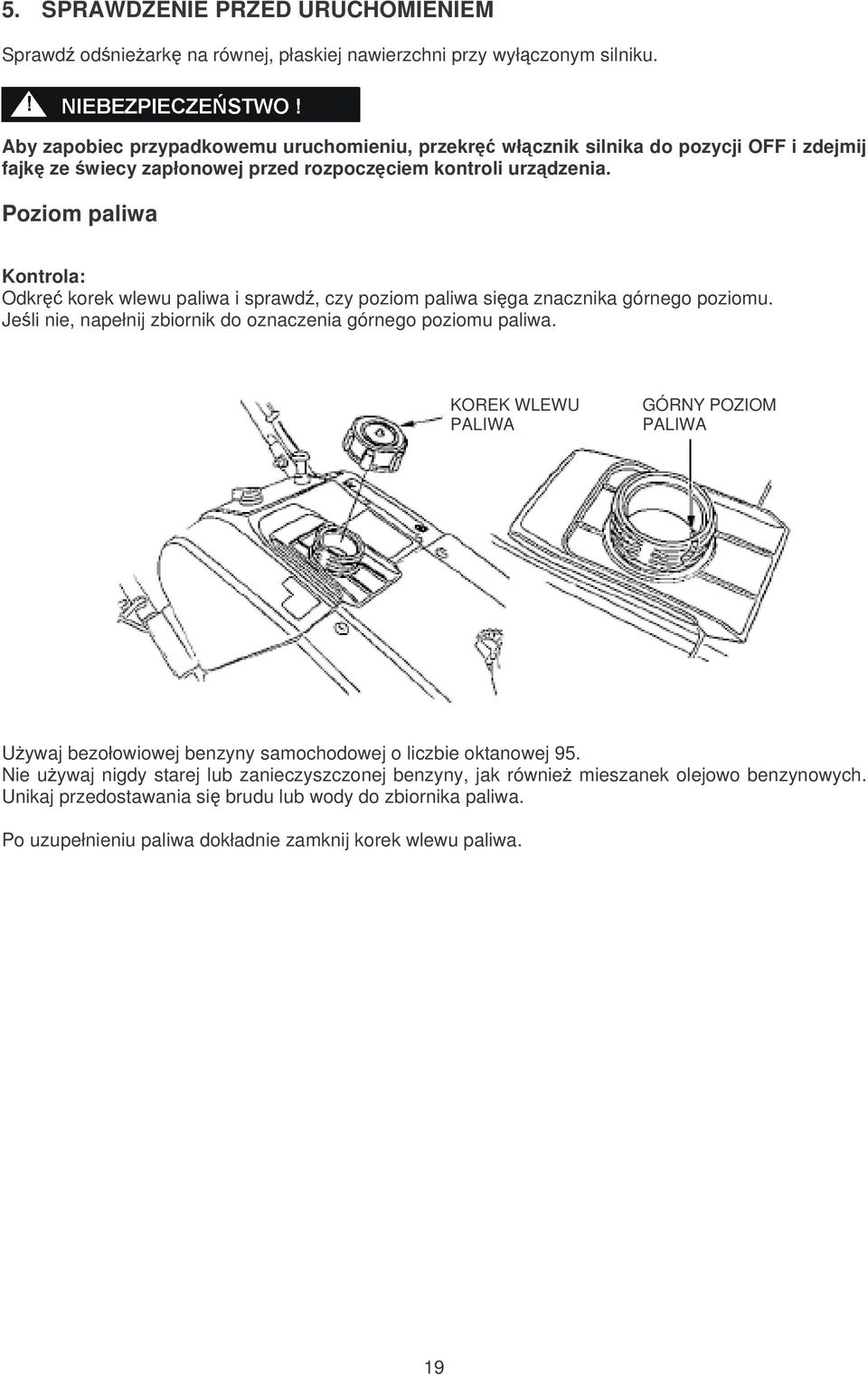

19 5. SPRAWDZENIE PRZED URUCHOMIENIEM Sprawd odnieark na równej, płaskiej nawierzchni przy wyłczonym silniku. Aby zapobiec przypadkowemu uruchomieniu, przekr włcznik silnika do pozycji OFF i zdejmij fajk ze wiecy zapłonowej przed rozpoczciem kontroli urzdzenia. Poziom paliwa Kontrola: Odkr korek wlewu paliwa i sprawd, czy poziom paliwa siga znacznika górnego poziomu. Jeli nie, napełnij zbiornik do oznaczenia górnego poziomu paliwa. KOREK WLEWU PALIWA GÓRNY POZIOM PALIWA Uywaj bezołowiowej benzyny samochodowej o liczbie oktanowej 95. Nie uywaj nigdy starej lub zanieczyszczonej benzyny, jak równie mieszanek olejowo benzynowych. Unikaj przedostawania si brudu lub wody do zbiornika paliwa. Po uzupełnieniu paliwa dokładnie zamknij korek wlewu paliwa. 19

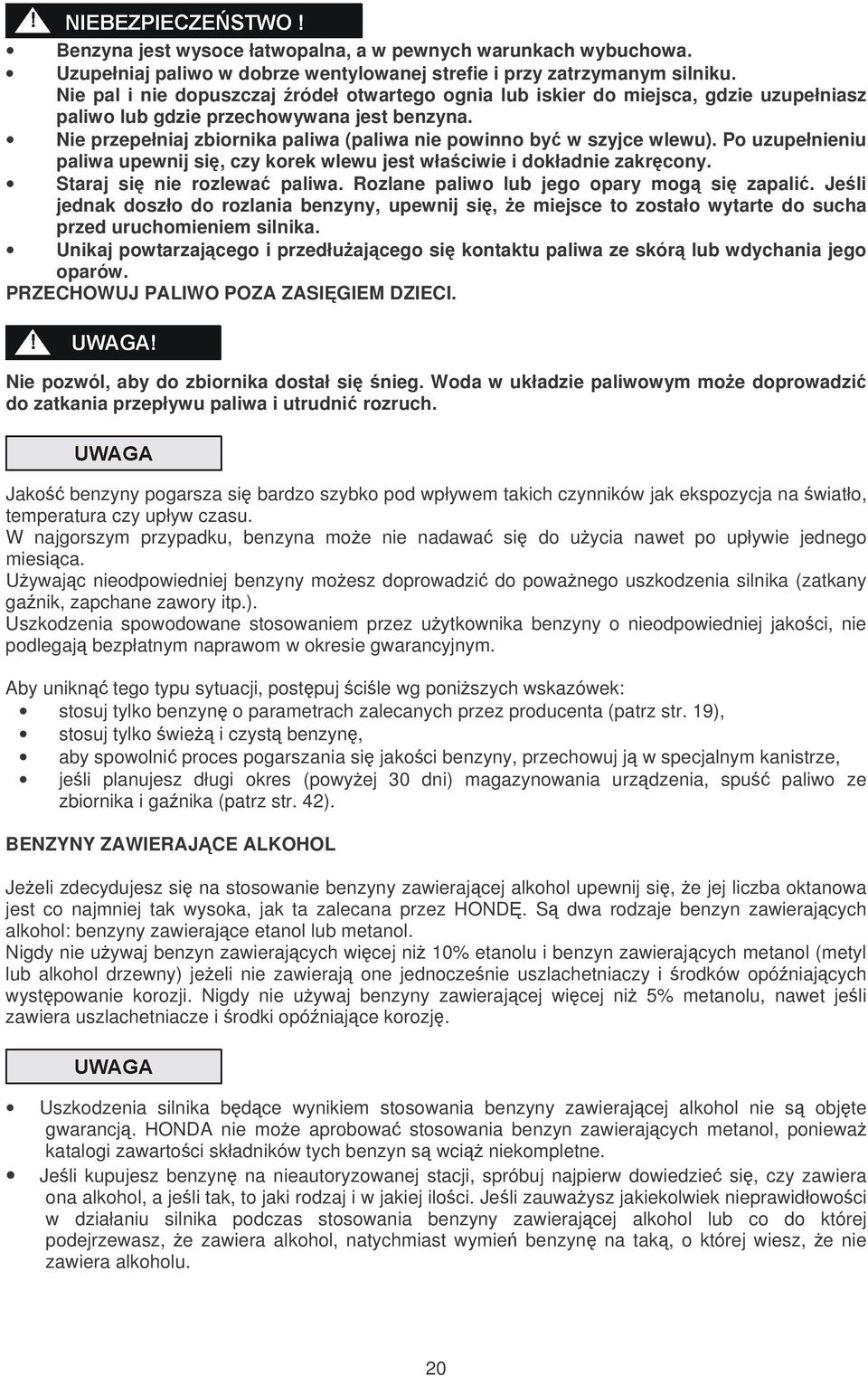

20 Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Uzupełniaj paliwo w dobrze wentylowanej strefie i przy zatrzymanym silniku. Nie pal i nie dopuszczaj ródeł otwartego ognia lub iskier do miejsca, gdzie uzupełniasz paliwo lub gdzie przechowywana jest benzyna. Nie przepełniaj zbiornika paliwa (paliwa nie powinno by w szyjce wlewu). Po uzupełnieniu paliwa upewnij si, czy korek wlewu jest właciwie i dokładnie zakrcony. Staraj si nie rozlewa paliwa. Rozlane paliwo lub jego opary mog si zapali. Jeli jednak doszło do rozlania benzyny, upewnij si, e miejsce to zostało wytarte do sucha przed uruchomieniem silnika. Unikaj powtarzajcego i przedłuajcego si kontaktu paliwa ze skór lub wdychania jego oparów. PRZECHOWUJ PALIWO POZA ZASIGIEM DZIECI. Nie pozwól, aby do zbiornika dostał si nieg. Woda w układzie paliwowym moe doprowadzi do zatkania przepływu paliwa i utrudni rozruch. Jako benzyny pogarsza si bardzo szybko pod wpływem takich czynników jak ekspozycja na wiatło, temperatura czy upływ czasu. W najgorszym przypadku, benzyna moe nie nadawa si do uycia nawet po upływie jednego miesica. Uywajc nieodpowiedniej benzyny moesz doprowadzi do powanego uszkodzenia silnika (zatkany ganik, zapchane zawory itp.). Uszkodzenia spowodowane stosowaniem przez uytkownika benzyny o nieodpowiedniej jakoci, nie podlegaj bezpłatnym naprawom w okresie gwarancyjnym. Aby unikn tego typu sytuacji, postpuj cile wg poniszych wskazówek: stosuj tylko benzyn o parametrach zalecanych przez producenta (patrz str. 19), stosuj tylko wie i czyst benzyn, aby spowolni proces pogarszania si jakoci benzyny, przechowuj j w specjalnym kanistrze, jeli planujesz długi okres (powyej 30 dni) magazynowania urzdzenia, spu paliwo ze zbiornika i ganika (patrz str. 42). BENZYNY ZAWIERAJCE ALKOHOL Jeeli zdecydujesz si na stosowanie benzyny zawierajcej alkohol upewnij si, e jej liczba oktanowa jest co najmniej tak wysoka, jak ta zalecana przez HOND. S dwa rodzaje benzyn zawierajcych alkohol: benzyny zawierajce etanol lub metanol. Nigdy nie uywaj benzyn zawierajcych wicej ni 10% etanolu i benzyn zawierajcych metanol (metyl lub alkohol drzewny) jeeli nie zawieraj one jednoczenie uszlachetniaczy i rodków opóniajcych wystpowanie korozji. Nigdy nie uywaj benzyny zawierajcej wicej ni 5% metanolu, nawet jeli zawiera uszlachetniacze i rodki opóniajce korozj. Uszkodzenia silnika bdce wynikiem stosowania benzyny zawierajcej alkohol nie s objte gwarancj. HONDA nie moe aprobowa stosowania benzyn zawierajcych metanol, poniewa katalogi zawartoci składników tych benzyn s wci niekompletne. Jeli kupujesz benzyn na nieautoryzowanej stacji, spróbuj najpierw dowiedzie si, czy zawiera ona alkohol, a jeli tak, to jaki rodzaj i w jakiej iloci. Jeli zauwaysz jakiekolwiek nieprawidłowoci w działaniu silnika podczas stosowania benzyny zawierajcej alkohol lub co do której podejrzewasz, e zawiera alkohol, natychmiast wymie benzyn na tak, o której wiesz, e nie zawiera alkoholu. 20

21 Poziom oleju silnikowego Kontrola: Ustaw odnieark na poziomej powierzchni, wykr korek wlewu oleju i wytrzyj wskanik poziomu oleju (bagnet) do czysta. Włó wskanik w szyjk wlewu, ale bez wkrcania go. Wyjmij wskanik i sprawd poziom oleju. Jeli poziom oleju jest zbyt niski, napełnij do górnego znacznika lub do krawdzi szyjki wlewu olejem zalecanym przez producenta. Wymie olej, jeli jest nadmiernie zanieczyszczony lub odbarwiony (patrz tabela czynnoci serwisowych dotyczca terminów i procedury wymiany oleju silnikowego). KOREK WLEWU I WSKANIK POZIOMU OLEJU GÓRNY POZIOM SZYJKA WLEWU OLEJU WYMAGANA ILO OLEJU: 0.6 L ZALECANY OLEJ: Stosuj olej do silników czterosuwowych spełniajcy lub przewyszajcy wymagania API klasyfikacji serwisowej SE (lub równowanej). Zawsze sprawdzaj oznaczenie klasyfikacji API umieszczone na pojemniku z olejem, celem upewnienia si, e zawiera ono litery SE lub przewyszajce (lub równowane). SAE 5W-30 jest olejem zalecanym do powszechnego uytku. Temperatura otoczenia Olej silnikowy jest głównym czynnikiem majcym wpływ na osigi i ywotno silnika. Oleje bez-detergentowe i przeznaczone do silników dwusuwowych nie s zalecane do silników czterosuwowych ze wzgldu na nieadekwatne właciwoci smarne. Uytkowanie silnika z niewłaciwym olejem, moe spowodowa jego powane uszkodzenie. 21

22 6. URUCHOMIENIE SILNIKA Nigdy nie uruchamiaj silnika w zamknitych lub osłonitych miejscach. Spaliny zawieraj trujcy tlenek wgla; wdychanie go moe spowodowa utrat przytomnoci, a nawet prowadzi do mierci. [Rczne uruchomienie] 1. Ustaw zawór paliwa w pozycji ON. Upewnij si, e ruba spustowa jest dokładnie dokrcona. ZAWÓR PALIWA RUBA SPUSTOWA 2. Jeli silnik jest zimny lub temperatura otoczenia niska, przestaw gałk ssania w pozycj ZAMKNITE. GAŁKA SSANIA ZAMKNITE 22

23 3. Ustaw włcznik zapłonu w pozycji ON. WŁ CZNIK ZAPŁONU 4. Pocignij lekko rczk startera do wyczucia oporu, a nastpnie szarpnij energicznie w kierunku wskazanym przez strzałk na zamieszczonym poniej rysunku. Nie pozwól, aby rczka rozrusznika gwałtownie wracajc do pozycji wyjciowej uderzyła w silnik. Zwalniaj j powoli i delikatnie, aby nie uszkodziła obudowy startera. Pociganie za link rozrusznika rcznego w trakcie pracy silnika, moe spowodowa jego uszkodzenie. R CZKA ROZRUSZNIKA RCZNEGO Kierunek cignicia 23

24 5. Pozwól silnikowi rozgrza si przez par minut. Jeli gałka ssania znajduje si w pozycji ZAMKNITE stopniowo wcinij j do pozycji OTWARTE gdy tylko silnik si rozgrzeje. GAŁKA SSANIA OTWARTE [Rozruch elektryczny] (Typ CS) 1. Podłcz przewód zasilajcy do gniazda rozrusznika odniearki, a z drugiej strony do prawidłowo uziemionego gniazda prdu zmiennego o napiciu 120 V. PRZEWÓD ZASILAJ CY (wyposaenie opcjonalne) UWAGA! Uywaj tylko z gniazdem uziemionym i przewodem 3-yłowym. Tylko prd zmienny o napiciu 120 V Nie kr rozrusznika przez dłuej ni 1 minut bez 15 min. schłodzenia. Nie uywaj podczas opadów deszczu. 2. Przestaw włcznik zapłonu w pozycj ON. WŁ CZNIK ZAPŁONU 24

25 Aby zminimalizowa ryzyko potencjalnie niebezpiecznego poraenia prdem, uywaj zawsze 3-yłowego przewodu o przewodnoci nie mniejszej ni 15A/s. Ponadto upewnij si, e gniazdo prdu zmiennego, z którego korzystasz, jest prawidłowo uziemione. Nie podłczaj i nie rozłczaj kabla zasilajcego mokrymi rkoma. Rozłczajc przewód zasilajcy zawsze trzymaj za wtyczki. Nie rozłczaj przewodu cignc za kabel. 3. Ustaw zawór paliwa w pozycji ON. Upewnij si, e ruba spustowa paliwa jest dokładnie dokrcona. ZAWÓR PALIWA RUBA SPUSTOWA 4. Jeli silnik jest zimny lub temperatura otoczenia niska, przestaw gałk ssania w pozycj ZAMKNITE. GAŁKA SSANIA ZAMKNITE 25

26 5. Wcinij przycisk rozrusznika, a silnik zacznie pracowa. Nie wciskaj guzika rozrusznika dłuej ni przez 1 minut. Jeli nie da si uruchomi silnika, pu przycisk i odczekaj 15 minut przed ponowieniem próby uruchomienia. Aby unikn powanych uszkodze silnika, nigdy nie uruchamiaj rozrusznika w czasie, gdy silnik pracuje. Po uruchomieniu silnika odłcz przewód zasilajcy najpierw z gniazda prdu zmiennego, a potem ze skrzynki rozrusznika. PRZYCISK ROZRUSZNIKA ELEKTRYCZNEGO 6. Pozwól silnikowi rozgrza si przez par minut. Jeli gałka ssania znajduje si w pozycji ZAMKNITE stopniowo wcinij j do pozycji OTWARTE gdy tylko silnik si rozgrzeje. GAŁKA SSANIA OTWARTE 26

27 Modyfikacja ga nika do pracy na duych wysokociach Na duych wysokociach normalna mieszanka paliwowo-powietrzna jest zbyt bogata. Wzrasta zuycie paliwa i spada moc silnika. Zbyt bogata mieszanka paliwowo-powietrzna powoduje równie szybsze zanieczyszczanie si wiecy zapłonowej i utrudnia rozruch. Praca na wysokoci innej ni ta, na któr silnik uzyskał certyfikat, po pewnym czasie moe spowodowa zwikszenie emisji. Praca silnika na duych wysokociach moe zosta ulepszona przez wykonanie odpowiednich modyfikacji ganika. Jeli zawsze pracujesz z odnieark na wysokoci ponad 1500 m nad poziomem morza, zgło si do autoryzowanego serwisu HONDA, aby zmodyfikowa ganik. Silnik, w którym dokonano odpowiednich zmian w ustawieniu ganika celem eksploatacji na duej wysokoci, spełnia kade standardy emisji w cigu całego okresu swojej ywotnoci serwisowej. Jednake moc silnika, nawet z odpowiednio zmodyfikowanym ganikiem, spada o ok. 3,5% na kade 300 m wzrostu wysokoci. Wpływ wysokoci na spadek mocy silnika bdzie wikszy, jeli modyfikacja ganika nie została wykonana. Jeeli ga nik został przystosowany do uywania na duych wysokociach, mieszanka paliwowopowietrzna bdzie zbyt uboga do pracy na niszych wysokociach. Uytkowanie takiego silnika poniej 1500 m n.p.m. moe spowodowa przegrzanie si i powane uszkodzenie silnika. W celu uytkowania odniearki na wysokoci mniejszej ni 1500 m n.p.m. skontaktuj si z autoryzowanym serwisem HONDA w celu przywrócenia fabrycznych ustawie ga nika. 27

28 7. OBSŁUGA ODNIEARKI 1. Sprawd listw zgarniajc (patrz str ). Przed wykonaniem ustawienia listwy zgarniajcej upewnij si, e silnik jest zatrzymany, a fajka wiecy zapłonowej zdjta ze wiecy. Jeli listwa zgarniajca jest zniekształcona lub nieprawidłowo wyregulowana, odniearka nie bdzie dokładnie odgarnia niegu. 2. Uruchom silnik zgodnie z procedurami opisanymi na str Przed uruchomieniem odniearki powiniene przeczyta rozdział Zasady bezpiecznej obsługi i jednoczenie upewni si, czy zrozumiałe wszystkie zawarte tam informacje, dotyczce bezpieczestwa. 3. Za pomoc rczki prowadnicy wyrzutnika niegu ustaw dany kt i kierunek wyrzutu usuwanego niegu. 4. Kiedy dociniesz dwigni sprzgła limaka mechanizm odnieajcy zacznie działa. Jeli pucisz dwigni sprzgła limak zatrzyma si. LIMAK OBRACA SI DWIGNIA SPRZGŁA LIMAKA LIMAK ZATRZYMANY 28

29 5. Odniearka bdzie poruszała si do przodu tak długo, jak długo limak zgarniajcy bdzie dotykał podłoa. Aby zatrzyma odnieark nacinij rczk prowadzc do dołu, aby limak stracił kontakt z podłoem lub zwolnij dwigni sprzgła limaka. Upewnij si, e dwignia sprzgła limaka działa poprawnie. Jeli nie, zatrzymaj silnik i dokonaj niezbdnej regulacji cigna sprzgła (prosimy, skontaktuj si z najbliszym autoryzowanym serwisem w celu dokonania regulacji). Odnieanie Aby odnieanie było jak najbardziej efektywne, odnieaj zanim nieg zacznie si topi i ponownie zamarza. Nie zmniejszaj obrotów silnika w czasie odrzucania niegu. Podczas usuwania ubitego lub głbokiego niegu przestrzegaj poniszych wskazówek. Rozpocznij onieanie dopiero w momencie, gdy silnik jest ju rozgrzany i pracuje równomiernie. Jeli odnieany teren jest nierówny, naciskaj na rczk odniearki tak, aby mechanizm odnieajcy uniósł si ponad podłoe. Jeli temperatura otoczenia jest stosunkowo wysoka, a nieg jest mokry i ciki odnieaj przy zmniejszonych obrotach silnika. WOLNO Jeli usuwasz twardy lub głboki nieg, prowad odnieark powoli. Naciskaj na rczk odniearki i popychaj do przodu, aby nada jej dodatkowy impet i czciowo zachod odnieark poprzednio odnieon ciek jeli to konieczne. 29

30 Jeli wysoko usuwanej zaspy jest wiksza ni wysoko mechanizmu odnieajcego, poruszaj odnieark do przodu i do tyłu, aby stopniowo usuwa nieg. Ustaw wyrzutnik niegu tak, aby wylatujcy nieg nie uderzał w operatora, osoby postronne, okna lub inne przedmioty. Nie podchod pod wylot rynny wyrzutnika podczas gdy silnik jest uruchomiony. Jeli wyrzutnik niegu ulegnie zatkaniu, zatrzymaj silnik i za pomoc przepychacza lub drewnianego patyka usu przyczyn zatkania. Nigdy nie wkładaj do rynny rki jeli silnik pracuje, moe to by przyczyn bardzo powanych obrae. PRZEPYCHACZ NIEGU (w modelach wyposaonych) 30

31 8. ZATRZYMANIE SILNIKA Aby natychmiast zatrzyma silnik (w sytuacji awaryjnej) przekr włcznik zapłonu w połoenie OFF (wyłczony). Aby zatrzyma silnik w normalnych warunkach: 1. Ustaw włcznik zapłonu w pozycji OFF. WŁ CZNIK ZAPŁONU WŁ CZNIK ZAPŁONU 2. Zamknij zawór paliwa ustawienie OFF. ZAWÓR PALIWA 31

32 9. KONSERWACJA I PRZEGLDY Okresowe przegldy i obsługa techniczna utrzymuj odnieark w sprawnoci technicznej oraz przedłuaj ywotno urzdzenia. Wykonuj przegldy zgodnie z tabel przegldów zamieszczon na nastpnej stronie. Wyłcz silnik przed przystpieniem do wykonania przegldu technicznego czy konserwacji oraz zdejmij fajk ze wiecy zapłonowej, aby przypadkowo nie uruchomi silnika. Jeli silnik musi pracowa, upewnij si, e pomieszczenie jest dobrze wentylowane. Gazy spalinowe zawieraj trujcy tlenek wgla; którego wdychanie moe spowodowa utrat przytomnoci, a nawet prowadzi do mierci. Aby zapobiec przewróceniu maszyny, umie odnieark na poziomej, równej nawierzchni przed przystpieniem do wykonywania przegldu. Stosuj tylko oryginalne czci zamienne HONDA lub ich wysokiej jakoci odpowiedniki. Niewłaciwej jakoci czci zamienne mog spowodowa uszkodzenie odniearki. 32

33 Tabela przegldów Czynno Olej silnikowy Czstotliwo (3) sprawd poziom Przed kadym uruchomie niem o Po 1-ym miesicu lub 20 godz. Przed uruchomie niem wymie o o (1) Co roku Przed magazyno waniem Co 5 lat wieca zapłonowa Skrzydełka limaka Listwa zgarniajca ruby mocujce, nakrtki, mocowania sprawd - ustaw o (1) wymie sprawd - ustaw o o (1) o (co 250 h) wymie o (1)(2) sprawd wymie o (1) sprawd Odstojnikowy filtr paliwa oczy Zbiornik paliwa i ganik spu paliwo o Olej antykorozyjny nałó olej o Pasek napdowy sprawd - ustaw o (1)(2)(4) Luz zaworowy sprawd - ustaw o (2) Komora spalania oczy Co kade 250 godz. (2) Przewody paliwowe sprawd Co kade 2 lata (jeli konieczne-wymie) (2) o (1) Czci te wymagaj czstszej obsługi i wymiany w trudnych warunkach pracy. (2) Czynnoci te musz by wykonane przez autoryzowany serwis HONDA. (3) Jeli odniearka jest przeznaczona do uytku profesjonalnego, zapisuj dokładnie ilo przepracowanych godzin, aby zapewni prawidłow czstotliwo przegldów. (4) Sprawd pasek, czy nie jest zuyty lub zniszczony. Wymie pasek na nowy, jeli jest zuyty lub zniszczony. o o 33

34 Narzdzia KLUCZ DO WIEC ZAPŁONOWYCH TRZONEK KLUCZA DO WIEC Wymiana oleju silnikowego Jeli olej jest brudny, nastpuje szybsze zuycie silnika. Wymieniaj olej w wymaganych czasookresach. Utrzymuj właciwy poziom oleju. CZSTOTLIWO WYMIANY OLEJU: Co rok, przed sezonem roboczym. ZALECANY OLEJ: WYMAGANA OBJTO OLEJU: 0,6 l. Jak wymienia olej: SAE 5W-30. Klasa oleju SE lub wysza według API. 1. Odkr korek wlewu oleju/bagnet, a nastpnie rub spustow i podkładk uszczelniajc. Spu olej, gdy silnik jest jeszcze ciepły, aby w ten sposób zapewni szybsze i kompletne spłynicie oleju. 2. Ponownie wkr rub spustow oleju i now podkładk, a nastpnie dokładnie dokr rub. PODKŁADKA USZCZELNIAJ CA RUBA SPUSTOWA KOREK WLEWU OLEJU / BAGNET GÓRNY POZIOM OLEJU Jeli zlewasz olej natychmiast po zatrzymaniu silnika, jego temperatura bdzie wysoka i moesz dozna oparze. 3. Napełnij nowym olejem do górnego poziomu. (Jeli sprawdzasz poziom oleju przy pomocy bagnetu w korku wlewowym, nie wkrcaj go podczas pomiaru.) 4. Po napełnieniu miski olejowej mocno zakr korek wlewowy / bagnet. 34

35 Jeli miałe kontakt ze zuytym olejem silnikowym umyj rce mydłem i ciepł wod. Prosimy, pozbywaj si zuytego oleju silnikowego w sposób nie zagraajcy rodowisku naturalnemu. Zalecamy dostarczenie oleju w szczelnie zamknitym pojemniku do odpowiedniej stacji serwisowej celem dalszego przetworzenia. Nie wylewaj zuytego oleju na ziemi, ani do kanalizacji czy te nie wyrzucaj po prostu do mieci. wieca zapłonowa - czyszczenie i regulacja wieca zapłonowa powinna by okresowo czyszczona i regulowana, aby zapewni dobry zapłon. CZASOOKRES CZYSZCZENIA WIECY ZAPŁONOWEJ: Co rok, przed sezonem roboczym. Sposób czyszczenia: Jeli silnik dopiero co przestał pracowa, tłumik bdzie bardzo gorcy. Bd ostrony i nie dotknij tłumika gdy jest gorcy. Aby zapewni właciw prac silnika, wieca zapłonowa musi mie odpowiedni odstp pomidzy elektrodami i powinna by wolna od osadów. 1. Zdejmij osłon wiecy zapłonowej, a nastpnie fajk wiecy zapłonowej. 2. Oczy z zanieczyszcze miejsce wokół gniazda wiecy zapłonowej. 3. Wykr wiec zapłonow uywajc klucza do wiec. 4. Sprawd wiec zapłonow Wymie j na now, jeli elektrody s zuyte lub izolator jest pknity lub odłupany. Jeli wieca ma by powtórnie uyta, oczy elektrody i izolator za pomoc drucianej szczoteczki. OSŁONA WIECY ZAPŁONOWEJ KLUCZ DO WIEC ZAPŁONOWYCH 35

36 5. Zmierz odstp pomidzy elektrodami przy pomocy szczelinomierza. Wyreguluj jeli trzeba poprzez przygicie bocznej elektrody. Odstp pomidzy elektrodami powinien wynosi: 0,70-0,80 mm ZALECANA WIECA: BPR5ES (NGK) W16EPR-U (DENSO) 6. Sprawd, czy podkładka wiecy jest w dobrym stanie i wkr wiec palcami, aby zapobiec przekrceniu gwintu. 7. Po wkrceniu wiecy, dokr j kluczem do wiec, aby docisn podkładk. 0,7 0,8 mm BOCZNA ELEKTRODA PODKŁADKA Kiedy montujesz now wiec dokr j kluczem o 1/2 obrotu, aby docisn podkładk. Gdy zakładasz wiec uywan, dokr j o około 1/8-1/4 obrotu. Stosuj tylko zalecane wiece lub ich zamienniki. wieca o niewłaciwej wartoci cieplnej moe spowodowa uszkodzenie silnika. wieca musi by odpowiednio dokrcona. Nieprawidłowo dokrcona wieca moe si bardzo nagrzewa i w ten sposób uszkodzi silnik. Listwa zgarniajca Jeli listwa zgarniajca jest zniekształcona lub nieprawidłowo wyregulowana, urzdzenie nie bdzie dobrze i równo odniea. CZASOOKRES WYMIANY LISTWY ZGARNIAJ CEJ: Wymieniaj listw zgarniajc co 5 lat lub gdy wymieniasz gumowe elementy limaka. Wymieniaj listw na now równie zawsze wtedy, gdy stara zdeformuje si na tyle, e odnieana powierzchnia nie pozostaje równa. Aby zapobiec niekontrolowanemu uruchomieniu, ustaw włcznik zapłonu w pozycji OFF i zdejmij fajk wiecy zapłonowej. Sprawdzenie: 1. Ustaw odnieark na płaskiej, równej nawierzchni. 2. Zmierz grubo listwy. Wymie listw jeli jej grubo jest mniejsza ni 2 mm 36

37 3. Zmierz odległo gumy limaka od podłoa. Powinna wynosi 0 2 mm. Jeli przewit midzy limakiem, a podłoem nie mieci si w podanym zakresie, wykonaj regulacj listwy zgarniajcej. 0 2 mm Regulacja: 1. Sprawd odległo midzy limakiem, a podłoem. Powinna wynosi 0 2 mm. Jeli przewit ma inn warto ni wskazuje instrukcja, wyłcz silnik, spu paliwo ze zbiornika i podnoszc za rczk postaw odnieark obudow limaka w dół. Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Rozlane paliwo lub jego opary mog si zapali. Jeli dojdzie do rozlania paliwa, upewnij si, e miejsce to zostało dokładnie wytarte, zanim uruchomisz silnik. 2. Poluzuj cztery samo-kontrujce nakrtki i obni całkowicie ostrze listwy zgarniajcej. 3. Ustaw odległo listwy od podłoa przez przekrcanie mocowa. Prawidłowa odległo: 0 2 mm Upewnij si, e wszystkie mocowania listwy ustawione s w tym samym połoeniu. Ostrze listwy ustawione jest w najniszej pozycji, gdy trzy otwory w mocowaniu znajduj si na górze. OTWORY NAKRTKI SAMO-KONTRUJ CE MOCOWANIE LISTWA ZGARNIAJ CA 37

38 4. Dokr dokładnie nakrtki samo-kontrujce trzymajc mocowania mocno przy listwie. Upewnij si, e nie ma luzu midzy listw zgarniajc, a podłoem, gdy odniearka postawiona jest na podłou, a nastpnie dokr nakrtki. Wymie listw zgarniajc na now, jeli odległo midzy ni, a podłoem jest poza dopuszczalnym zakresem, nawet gdy listwa znajduje si w najniszym połoeniu. Wymiana: Listwa zgarniajca musi zosta wymieniona jeli jej zuycie nie pozwala na dalsze efektywne uytkowanie lub upłynł czas okrelony w tabeli przegldów. 1. Wyłcz silnik (włcznik zapłonu w pozycji OFF) i spu paliwo ze zbiornika. 2. Podnoszc za rczk, postaw odnieark obudow limaka skierowan do dołu. 3. Odkr wszystkie cztery samo-kontrujce nakrtki, mocowania oraz podkładki z listwy, a nastpnie zdejmij sam listw. 4. Załó now listw zgarniajc na obudow limaka. 5. Zainstaluj samo-kontrujce nakrtki, podkładki i mocowania, a nastpnie dokładnie dokr nakrtki. Upewnij si, e wszystkie mocowania listwy ustawione s w tym samym połoeniu. Upewnij si, e nie ma luzu midzy listw zgarniajc, a podłoem gdy odniearka postawiona jest na podłou oraz e odległo gumy limaka od podłoa jest prawidłowa, a nastpnie dokr nakrtki. Prawidłowa odległo midzy listw, a podłoem: 0 2 mm OBUDOWA LIMAKA PODKŁADKA MOCOWANIE LISTWA ZGARNIAJ CA RUBA LISTWA ZGARNIAJ CA NAKRTKA SAMO- KONTRUJ CA 38

39 Kontrola rub mocujcych, nakrtek, mocowa oraz gumowych czci limaka Dokonaj kontroli nastpujcych elementów przed kadym sezonem, aby zapewni bezpieczn i niezawodn prac. - Nakrtki, ruby, wkrty: sprawd czy s dokładnie dokrcone. - Elementy mechanizmu odnieajcego: sprawd czy gumowe elementy limaka oraz jego obudowy s w dobrym stanie. - Jeli zauwayłe jakiekolwiek problemy zgło si do autoryzowanego punktu serwisowego HONDA. MOCOWANIE WYRZUTNIKA NIEGU MOCOWANIE R CZKI (prawe i lewe) GUMOWE ELEMENTY LIMAKA I PODAJNIKA 39

40 Gumowe elementy limaka Kiedy gumowe elementy limaka ulegaj zuyciu, efektywno odniearki spada, a maszyna przestaje przesuwa si do przodu. CZASOOKRES WYMIANY: Co 5 lat lub gdy maszyna przestaje przesuwa si do przodu lub gdy efektywno odnieania spada. Sprawdzenie: Zmierz odległo pomidzy gum limaka, a jego mocowaniem oraz odległo pomidzy gum podajnika, a mocowaniem limaka w rodkowych czciach odpowiednio gum limaka i podajnika. Elementy gumowe musz zosta wymienione, jeli odległoci te s mniejsze ni 15 mm. Skontaktuj si z autoryzowanym dilerem HONDA. MNIEJ NI 15 mm GUMA PODAJNIKA GUMA LIMAKA MNIEJ NI 15 mm 40

41 D wignia sprzgła limaka Sprawdzenie: 1. Aby hamulec limaka pracował poprawnie, na kablu sprzgła limaka powinien by pewien luz przy dwigni sprzgła ustawionej w pozycji OFF. 2. Sprawd luz na nie załczonej dwigni sprzgła. 3. Luz powinien wynosi mm. 4. Regulacja jest konieczna, gdy luz na dwigni jest nadmierny lub gdy kabel jest zbyt napity (prosimy skontaktowa si z dilerem w celu wykonania regulacji). DWIGNIA SPRZGŁA LIMAKA 41

42 10. PRZECHOWYWANIE ODNIEARKI Przed magazynowaniem odniearki przez dłuszy okres czasu: 1. Upewnij si, e miejsce przechowywania jest czyste i suche. 2. Spu paliwo. Benzyna jest wysoce łatwopalna, a w pewnych warunkach wybuchowa. Nie pal i nie dopuszczaj ródeł iskrzenia lub otwartego ognia w jej pobliu. Nie spuszczaj paliwa ze zbiornika paliwa gdy układ wydechowy jest gorcy. a) Przekr zawór paliwa w połoenie ON. b) Poluzuj rub spustow ganika i spu paliwo do odpowiedniego pojemnika. Po spuszczeniu paliwa, zakr rub spustow i przesu zawór paliwa w połoenie OFF. ZAWÓR PALIWA RUBA SPUSTOWA c. Odkr, oprónij i oczy odstojnikowy filtr paliwa. d. Załó odstojnikowy filtr paliwa i dokr go dokładnie. USZCZELKA ODSTOJNIKOWY FILTR PALIWA 42

43 3. Wykr wiec zapłonow i wlej trzy łyki stołowe czystego oleju silnikowego do cylindra. Aby rozprowadzi olej w cylindrze, pocignij powoli, dwu- lub trzykrotnie link rozrusznika. Zamontuj ponownie wiec zapłonow. OSŁONA WIECY ZAPŁONOWEJ 4. Pocignij za rczk startera rcznego, a do wyczucia oporu. Zawory zostan wówczas zamknite, co zabezpiecza silnik przed korozj wewntrzn. R CZKA STARTERA RCZNEGO 43

44 Nasmaruj pokazane na poniszym rysunku elementy urzdzenia, aby zapobiec korozji. RUBY REGULUJ CE PROWADNIC POWIERZCHNIA OBROTU WYRZUTNIKA MOCOWANIE DWIGNI SPRZGŁA LIMAKA KOŁA ŁOYSKA WAŁU LIMAKA Sprawd wszystkie ruby, nakrtki, mocowania i dokr, jeli to konieczne. 44

45 Składanie rczki Rczka odniearki moe by składana, aby oszczdzi miejsce magazynowania. 1. Ustaw prowadnic wyrzutnika na wprost i podnie rczk prowadnicy maksymalnie do góry. 2. Poluzuj ruby na złczeniach rczki odniearki. 3. Złó rczk do przodu. Upewnij si, e kabel sprzgła limaka nie wpltał si midzy górn i doln czci rczki. 4. Opu rczk prowadnicy wyrzutnika. R CZKA PROWADNICY WYRZUTNIKA PRZÓD RUBY Ł CZ CE CZCI R CZKI Powierzchnie zagroone korozj pokryj cieniutk warstw oleju. Przykryj odnieark i przechowuj j na płaskiej powierzchni w suchym, wolnym od zanieczyszcze pomieszczeniu. Nie przechowuj odniearki w adnej innej pozycji ni pozioma pozycja pracy. Podczas przechowywania w pionie lub przy zawieszeniu za rczk, do komory spalania moe przedosta si olej. Spowoduje to trudnoci przy uruchomieniu odniearki w nastpnym sezonie. Nie pokrywaj warstw oleju adnych gumowych elementów. Olej powoduje niszczenie elementów gumowych. 45

46 11. USUWANIE USTEREK Gdy nie mona uruchomi silnika: 1. Czy w zbiorniku jest wystarczajca ilo paliwa? 2. Czy zawór paliwa jest otwarty? 3. Czy benzyna dociera do ganika? Aby sprawdzi, poluzuj korek spustowy ganika przy otwartym zaworze paliwa. Paliwo powinno wypływa swobodnie. Jeli doszło do rozlania paliwa, upewnij si, e miejsce to zostało wytarte do sucha, zanim uruchomisz silnik. Rozlane paliwo lub jego opary mog ulec zapaleniu. 4. Czy zapłon silnika jest włczony? 5. Sprawd, czy wieca zapłonowa jest czysta, sucha oraz czy odstp midzy elektrodami jest prawidłowy. a. Oczy wiec zapłonow. b. Jeeli wieca jest w dobrym stanie zamontuj j ponownie, jeli trzeba wymie na now. 6. Jeli silnik nadal nie daje si uruchomi, zgło si z odnieark do autoryzowanego dilera HONDA. Problemy podczas odnieania: Onieanie jest mało efektywne Zwykły nieg łatwo zapycha mechanizm odnieajcy Regulacja kabla sprzgła Silnik nie zatrzymuje si, gdy limak utknł w niegu sprzgła limaka (zabierz odnieark do Autoryzowanego Punktu Serwisowego HONDA) Odnieona powierzchnia nie jest równa Sprawd listw zgarniajc (str ) Wyrzutnik niegu rusza si bardzo ciko Rozmontuj i oczy wyrzutnik lub nie mona go wcale ruszy Nasmaruj olejem 46

47 12. DANE TECHNICZNE Model HS 621 Kod SZAN SILNIK Model Honda GX160 Moc Net wg SAE J1349 * 3,6 kw (4,9 KM) / 3600 obr/min Pojemno 163 cm 3 rednica x skok 68 x 45 mm System rozruchu Rczny lub elektroniczny System zapłonu Iskrowy Ilo oleju silnikowego 0,6 L Pojemno zbiornika paliwa 1,4 L wieca zapłonowa BPR5ES (NGK), W16EPR U (DENSO) * Moc silnika przedstawiona w tym dokumencie jest moc netto testowan dla produkowanego modelu silnika i mierzon zgodnie z norm SAE J1349 przy 3600 obr/min (Engine Net Power). Silniki z produkcji masowej mog nieco odbiega od tych wartoci. Rzeczywista moc silnika zainstalowanego w finalnym wyrobie zaley od wielu czynników, włcznie z prdkoci obrotow silnika w konkretnym zastosowaniu, warunków otoczenia, obsługi i innych czynników. 47

48 PARAMETRY ODNIEARKI Parametry Długo Szeroko Wysoko Typ C,GE 1230 mm 570 mm 980 mm Masa sucha (waga) 41,5 kg 43,5 kg Szeroko zbieranego niegu Wysoko zbieranego niegu Odległo odrzucania niegu (zaley od stanu niegu) Wydajno odnieania Czas cigłej pracy HAŁAS I WIBRACJE 522 mm 323 mm Do przodu: maks. 10 m W prawo lub lewo: max. 5 m 33 ton/godz. 1,6 godziny CS Hałas działajcy na operatora (EN ISO 11200: 1995) Niepewno pomiarowa Zmierzony poziom mocy akustycznej (2000/14/EC, 2005/88/EC) Niepewno pomiarowa Gwarantowany poziom mocy akustycznej wg Dyrektywy 2000/14/EC, 2005/88/EC 83 db(a) 2 db(a) 97 db(a) 2 db(a) 99 db Poziom wibracji działajcy na ramiona operatora (EN12096: 1997 Aneks D, EN1033:1995) 9,4 m/s 2 Niepewno pomiarowa 3,8 m/s 2 Regulacje Szczelina midzy elektrodami wiecy zapłonowej Luzy zaworowe Inne regulacje SPECYFIKACJA SERWIS 0,7 0,8 mm Patrz str IN: 0,13 ± 0,17 mm (zimny) EX: 0,18 ± 0,22 mm (zimny) Nie wymagane Skontaktuj si z autoryzowanym serwisem HONDA Dane techniczne mog ulec zmianie bez koniecznoci wczeniejszego powiadamiania. 48

49 13. LISTA AUTORYZOWANYCH PUNKTÓW SERWISOWYCH Adresy oraz telefony do Autoryzowanych Punktów Serwisowych Aries Power Equipment znajdziesz na stronie internetowej: lub oraz pod podanymi poniej telefonami: Centrala: Serwis Centralny: Warszawa , Warszawa , ul. Wrocławska 25 ul. Puławska 467 tel. (0 22) tel. (0 22)

50 DEKLARACJA ZGODNOCI WE (Tłumaczenie zawartoci) Deklaracja Zgodnoci WE 1. Niej podpisany, Piet Renneboog, w imieniu autoryzowanego przedstawiciela, niniejszym deklaruje, e urzdzenie opisane poniej spełnia wszystkie zasadnicze wymagania nastpujcych Dyrektyw: Dyrektywa Maszynowa 98/37/EC i 2006/42/EC Dyrektywa Kompatybilnoci Elektromagnetycznej 2004/108/EC Dyrektywa Hałasowa 2000/14/EC i 2005/88/EC 2. Opis urzdzenia a) Ogólny opis Odniearka b) Funkcja usuwanie niegu c) Nazwa handlowa d) Typ e) Numer seryjny *1 *1 3. Producent Honda Motor Co., Ltd Minamiaoyama Minato-ku, Tokyo, JAPONIA 4. Autoryzowany przedstawiciel Honda Motor Europe Ltd. Aalst Office Wijngaardveld 1 (Noord V), Aalst - BELGIA 5. Zastosowane normy zharmonizowane 6. Pozostałe standardy i specyfikacje Dyrektywa hałasowa a) Zmierzony poziom mocy akustycznej: *1 b) Gwarantowany poziom mocy akustycznej: *1 c) Parametr hałasu: *1 d) Procedura oceny zgodnoci: Aneks V e) Jednostka Notyfikowana: - 8. Wykonano w: Aalst, BELGIA 9. Data:... Piet Renneboog Homologation Manager Honda Motor Europe, Ltd., Aalst Office *1 patrz strona z danymi technicznymi 50
