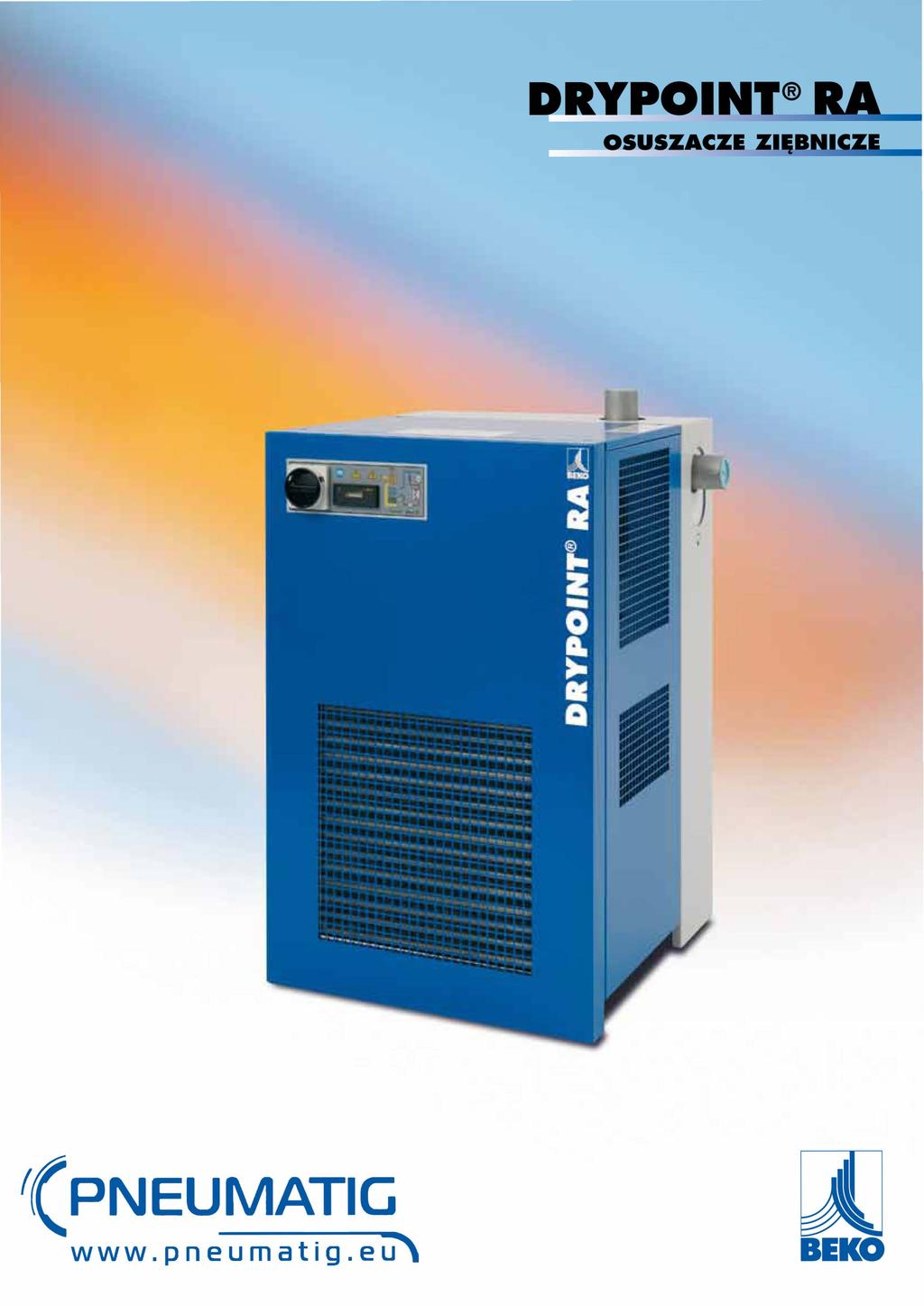

1 DRYPOINT t(pneumatig 00 BEKO

2 DRYPOINT PEŁNA OFERTA OSUSZACZY ZIĘBNICZYCH FIRMY BEKO TECHNOLOGIES ODPOWIEDNIE ROZWIĄZANIE DO KAŻDEGO ZADANIA BEKO TECHNOLOGIES jest znany na całym świecie ze swoich innowacyjnych rozwiązań w technologii sprężonego powietrza. W odpowiedzi na potrzeby klientów BEKO Technologies oferuje pełen zakres produktów do uzdatniania sprężonego powietrza: oczyszczania, zagospodarowanie kondensatu, dystrybucji powietrza, technologii pomiarów i rozwiązań procesowych. Osuszacze BEKO Technologies spełniają najwyższe wymagania. Osuszacze membranowe, osuszacze zięb-nicze i adsorpcyjne (z regeneracją na gorąco i na zimno ), wersje wysokociśnieniowe lub dla wysokiej temperatury wlotu - BEKO Technologies oferuje wysokowydajne, przyjazne dla środowiska i oszczędne osuszacze odpowiednie do każdego zastosowania. W niniejszej broszurze znajdą Państwo pełną ofertę osuszaczy ziębniczych oferowanych przez BEKO Technologies ze szczególnym uwzględnieniem naszego nowego produktu: osuszacza ziębniczego sprężonego powietrza DRYPOINT RA. Osuszacze oferowane przez BEKO +1: +2: OPTYMALNE OSUSZANIE ZA SPRAWĄ WYSOKOWYDAJNYCH WYMIENNIKÓW CIEPŁA MAKSYMALNA WYDAJNOŚĆ PRZY NISKICH KOSZTACH EKSPLOATACJI, MINIMALNE ZUŻYCIE ENERGII MOŻLIWIE NAJNIŻSZE Jakość powietrza wg ISO klasa 6 Ciśnieniowy punkt rosy +10 C Osuszacze membranowe DRYPOINT M +3: STRATY CIŚNIENIA, NAWET PRZY ZMIENNYM OBCIĄŻENIU klasa 5 +7 C Osuszacze ziębnicze DRYPOINT RA, RA HT, RS, RS HP klasa 4 klasa 3 +3 C 20 C m 3 /h +4: DREN KONDENSATU TYPU BEKOMAT klasa 2 klasa 1 40 C 70 C Osuszacze adsorpcyjne regenerowane na zimno DRYPOINT AC, AC HP Osuszacze adsorpcyjne regenerowane na gorąco EVERDRY +5: NAJLEPSZA CENA W STOSUNKU DO WYDAJNOŚCI

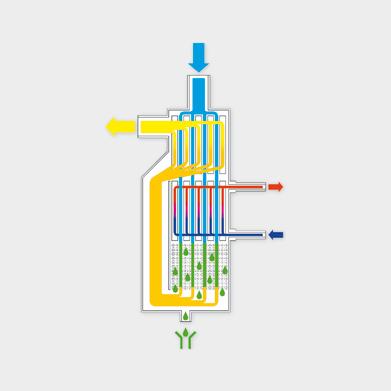

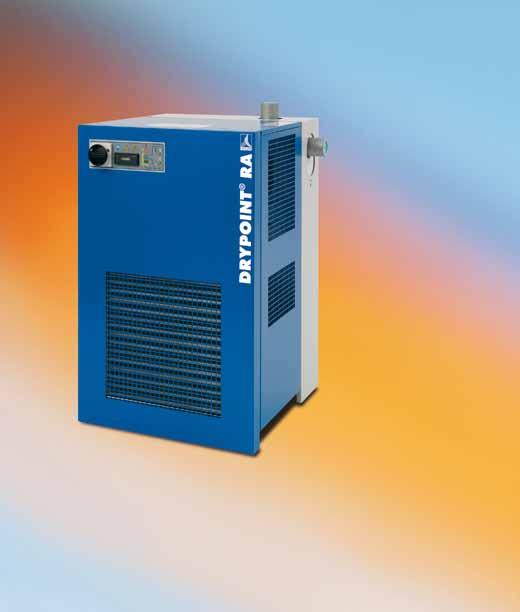

3 DRYPOINT DRYPOINT RA OSUSZACZ SPRĘŻONEGO POWIETRZA Z PIONOWYM WYMIENNIKIEM CIEPŁA BEKO Technologies rozszerzył swoją ofertę osuszaczy ziębniczych o nowy, ekonomiczny model 100 % DRYPOINT RA. filtr* oszczędność Wysoce efektywna konstrukcja zapewnia niezawodne i ekonomiczne działanie. Jego głowne zalety to: Pionowe ustawienie wymiennika ciepła z przepływem kondensatu z góry na dół (najlepsze rozwiązanie, zgodne z prawami fizyki) osuszacz filtr* filtr osuszacz zużycie energii serwis koszty inwestycyjne Demister ze stali nierdzewnej do dokładnej separacji skroplin osuszacze tradycyjne DRYPOINT RA *zależne od zastosowania Duża przestrzeń stabilizująca zapobiegająca porywaniu kondensatu Przeciwprądowy system wymiany ciepła osuszone sprężone powietrze wilgotne sprężone powietrze ZASADA DZIAŁANIA 1 Ciepłe, nasycone wilgocią sprężone powietrze jest oziębiane do temp. +3 C. Wymiennik ciepła o szczególnie dużym przekroju pozwala na efektywne chłodzenie, przy zachowaniu absolutnie minimalnych oporów przepływu. 2 W przeciwieństwie do tradycyjnych systemów, powietrze przepływa przez wymiennik ciepła z góry do dołu. Dzięki grawita- 3 1 układ ziębniczy cji separacja wykroplonej wilgoci jest szczególnie wysoka - na poziomie 99%. Wewnątrz odpowiednio dobranego i obszernego osadnika kondensatu prędkość przepływu znacznie się zmniej- 2 sza, co zabezpiecza przed ponownym porwaniem kropli przez strumień powietrza. 4 kondensat 3 Przed opuszczeniem osuszacza osuszone i zimne sprężone powietrze jest ponownie ogrzane w wymienniku ciepła powietrze-powietrze przez wilgotne i cieple powietrze wpływające do osuszacza. Podczas tego procesu względna wilgotność powietrza zostaje znacznie obniżona, co pozwala na zaoszczędzenie nawet do 60% energii chłodzenia. 4 Powstający w czasie schładzania kondensat jest odprowadzany z osuszacza DRYPOINT RA przez dren kondensatu BEKOMAT (z elektroniczną kontrolą poziomu, bez strat sprężonego powietrza). Kondensat może być następnie bezpiecznie oczyszczony przez odpowiednie systemy, jak np. ÖWAMAT - separator woda-olej lub BEKOSPLIT urządzenie rozdzielające emulsje.

4 DRYPOINT"' typ N J 'C N s c wydatek przepływu moc- strata m 3 /h wejściowa ciśnienia N re 1o c kw bar N złącza A B c ciężar mm mm mm kg l l l o l l o l 020 RAJ RAS RAS RA 12 RA 1S RA2J RAJO RA40 RA 55 RA60 RASO RA 100 RA 120 RA 140 RA 160 RA 1SO RA 210 RA 250 RAJOO RAJ60 RA400 RASOO RA600 RA 720 RA900 RA O, O, , l 00 0,30 l , , , , , ~ l, l ' l 040 l, , l l, , , , , , ~ , , , , l ,20 0,02 0,03 0,08 0, 11 O, 17 O, 15 O, 15 O, 18 0,09 0,07 O, 15 0,17 0,21 O, 19 0,26 0,21 O, 14 0,26 Gl BSP-F Gl BSP-F Gl 1 /.o BSP-F Gl 1 /.o BSP-F G l Y2 BSP-F G l V2 BSP-F G2 BSP-F G2 BSP-F G2 Y2 BSP-F G2 Y2 BSP-F G2 Y2 BSP-F DN80- PN16 DN80- PNló DN80- PNló DN80- PNló DN80-PN16 DNlOO- PNló DNlOO- PNló DNlOO- PNló DN125- PN16 DN150- PNló DN150- PNló WARUNKI ODNIESIENIA ZGODNIE Z NORMĄ DIN/ISO 7183 Wydatek przepływu w następujących warunkach : temp. zasysanego powietrza +20 oc przy l bar (abs.), ciśnienie robocze 7 bar, temperatura sprężonego powietrza na wlocie +35 (, temperatura powietrza chłodzącego +25 (, ciśnieniowy punkt rosy +3 oc. Wszystkie modele są dostarczane standardowo z drenem kondensatu z serii BEKOMAT. Wersje chłodzone wodą (od RA 55 do RA 1200) na życzenie. PODŁĄCZENIE ELEKTRYCZNE RA 3- RA 140: 230 Vac. 50 H z, l Ph ; RA 180- RA 1200: 400 Vac, 50Hz, 3 Ph. Inne wersje na życzenie WSPÓŁCZYNNIKI KOREKCYJNE Aby dobrać osuszacz do konkretnych warunków pracy, należy przemnożyć podany w tabeli nominalny wydatek przepływu przez odpowiedni współczynnik korekcyjny. Ciśnienie robacze w barach Współczynnik korekcyjny 4 0,77 5 0,86 6 0,93 7 1,00 s 1, , , ,27 Temperatura sprężonego powietrza na wlocie c 25 Współczynnik korekcyjny l l,27 JO l, 12 JS 1, , , , , , , ,43 Temperatura oloczenia (powietrza chłodząrego) 'C 25 Współczynnik korekcyjny l l,00 JO 0,99 JS 0, , , ,81 00 BEKO

5 DRYPOINT PEŁNA OFERTA OSUSZACZY ZIĘBNICZYCH Z SERII DRYPOINT Wymiennik ciepła: stal nierdzewna Wymiennik ciepła: aluminium RS HP* max. ciśnienie 50 bar max m 3 /h *do 72 m 3 /h wymiennik ciepła z miedzi RS max m 3 /h RA max m 3 /h RA HT max. 630 m 3 /h temp. na wylocie max. 7 8 C poniżej temp. na wlocie (wilgotność wzgl. ok. 30%, punkt rosy +3 C) max. ciśnienie 14 bar BEKOBLIZZ LC max. 720 m 3 /h temp. na wylocie + 5 C (wilgotność wzgl. 100%) temperatura na wlocie max. +50 C temperatura na wlocie max. +70 C temperatura na wlocie max C DRYPOINT RS Osuszacze ziębnicze sprężonego powietrza dla szczególnych wymagań jakościowych. Szczególnie odporne na korozję dzięki wymiennikowi ciepła ze stali nierdzewnej. Gładkie, samoczyszczące powierzchnie płyt ze stali nierdzewnej, niewymagające specjalnej konserwacji. Główne zalety: znacznie mniejsze straty ciśnienia w porównaniu do tradycyjnych osuszaczy ziębniczych i konsekwentna oszczędność kosztów eksploatacyjnych. DRYPOINT RS HP Osuszacze sprężonego powietrza DRYPOINT RS HP przeznaczone są do aplikacji wysoko-ciśnieniowych. Atestowane dla ciśnienia do 50 bar. Wśród nowinek technicznych szczególna w tej serii jest płyta wymiennika ciepła wykonana ze stali nierdzewnej i system separacji kondensatu oparty na zasadach demistera. Osuszacz DRYPOINT RS HP spełnia normę 97/23/CE-PED. DRYPOINT RA HT Osuszacze sprężonego powietrza DRYPOINT RA HT są przeznaczone do pracy w warunkach wysokiej temperatury otoczenia i temperatury na wlocie do 100 C. Konstrukcja HP zasadniczo nawiązuje do powszechnie znanych rozwiązań DRYPOINT RA, z wymiennikiem ciepła wykonanym w całości z aluminium, ale zawierającym dwa dodatkowe elementy: chłodnicę wstępną z miedzianych rur wyposażonych w aluminiowe radiatory oraz filtr wstępny z drenem kondensatu BEKOMAT. BEKOBLIZZ LC Oziębiacz sprężonego powietrza dostarczający sprężone powietrza o temp. +5 C. BEKOBLIZZ LC jest rozwiązaniem stosowanym dla kontroli zmian klimatycznych i aplikacji chłodniczych w laboratoriach, przy produkcji produktów z tworzyw sztucznych (np. chłodzenie form).

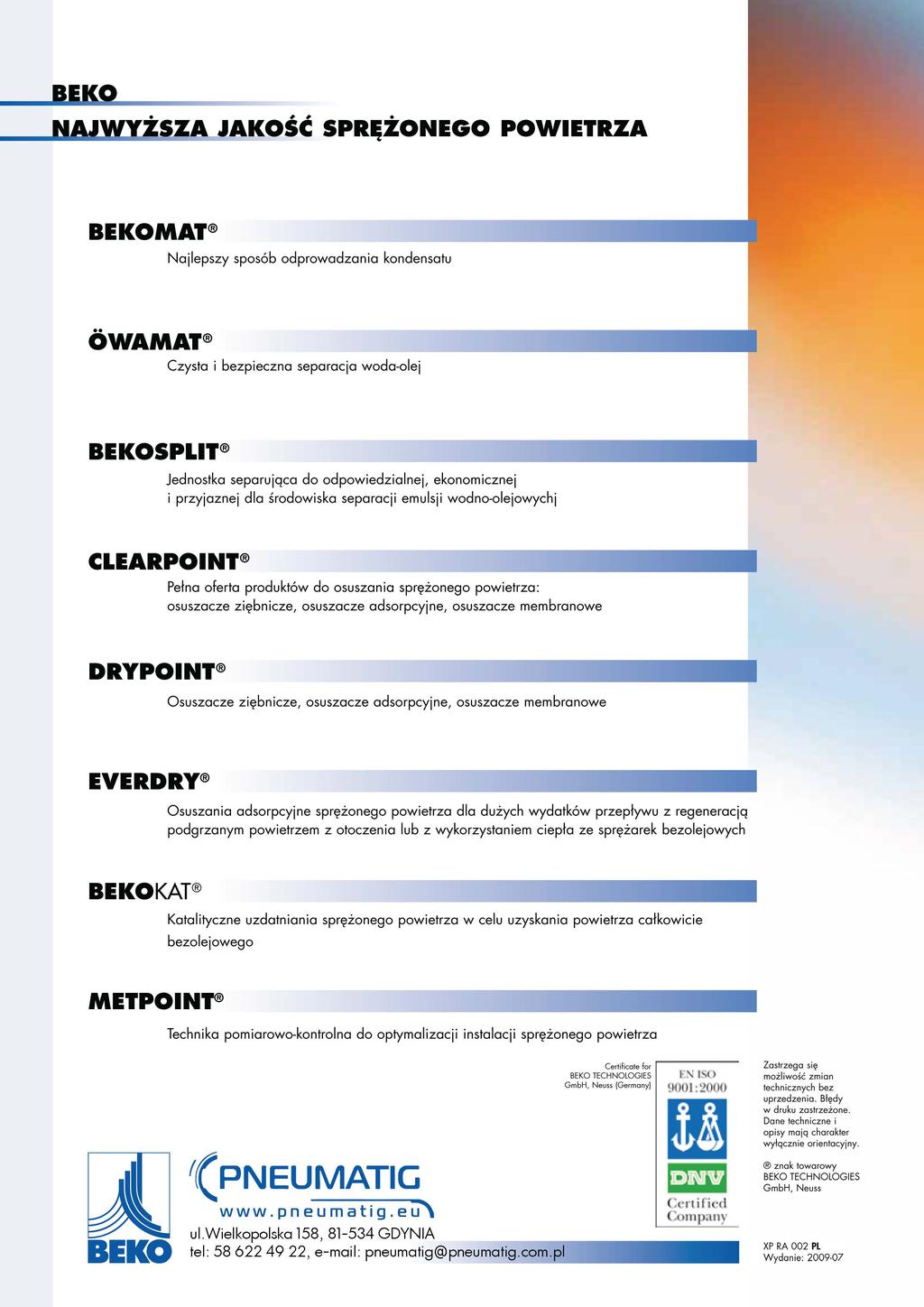

6 BE KOMAT Najlepszy sposób odprowadzania kondensatu OWAMAT Czysta i bezpieczna separacja woda-olej BEKOSPLIT Jednostka separująca do odpowiedzialnej, ekonomicznej i przyjaznej dla środowiska separacji emulsji wodno-olejowychi CLEARPOINT Pełna oferta produktów do osuszania sprężonego powietrza: osuszacze ziębnicze, osuszacze adsorpcyjne, osuszacze membranowe DRYPOINT Osuszacze ziębnicze, osuszacze adsorpcyjne, osuszacze membranowe EVERDRY Osuszania adsorpcyjne sprężonego powietrza dla dużych wydatków przepływu z regeneracją podgrzanym powietrzem z otoczenia lub z wykorzystaniem ciepła ze sprężarek bezolejowych BEKOKAT Katalityczne uzdatniania sprężonego powietrza w celu uzyskania powietrza całkowicie bezolejowego METPOINT Technika pomiarowo-kontrolna do optymalizacji instalacji sprężonego powietrza 00 BEKO.e~ Certificale for, BEKO TECHNOLOGIES l'.n l. GmbH, Neo" (Gecmaoy) 90UJ : ~ 00 Zastrzega s i ę m oż l iwość z mia n tec hnicznyc h bez uprzedzen ia. Bł ę d y w d ruku zast rzeżone. Dane techniczne i opisy moją charakter wy ł ącz ni e ori entacyjny. znak towarowy BEKO TECHNO LOGIES GmbH, N euss XP RA 002 PL Wydanie:
