1 01 PL Osuszacze ziębnicze Wysoka jakość sprężonego powietrza Energooszczędne uzdatnianie sprężonego powietrza Typoszereg F 50Hz & 60Hz

2 Energooszczędne osuszacze ziębnicze Klasa światowa w sprawności energetycznej Nasza firma kładzie duży nacisk na wysoką wydajność i energooszczędność nie tylko sprężarek, ale również urządzeń uzdatniających sprężone powietrze, do których zaliczają się osuszacze ziębnicze. Nasz typoszereg osuszaczy F charakteryzuje się wysoką sprawnością energetyczną i niską różnicą ciśnień znajdując zastosowanie w wielu gałęziach przemysłu na całym świecie. Osuszacze F zostały wyposażone w monitoring punktu rosy umożliwiający niezawodną pracę przy minimalnym spadku ciśnienia i niskich kosztach eksploatacji. Nasze osuszacze są niezwykle chętnie wybierane przez klientów dzięki nowoczesnej konstrukcji, kompaktowym wymiarom i niezawodności. Wysokiej jakości powietrze chroni Twoją inwestycję Nowoczesne linie i procesy produkcyjne wymagają wysokiej jakości sprężonego powietrza, które zgodnie z międzynarodową normą ISO :2010 jest podzielone na sześć klas. Użytkownicy z branży spożywczej i farmaceutycznej muszą spełnić surowe wymogi ustawowe dotyczące jakości sprężonego powietrza. Klienci z innych branż również zwracają uwagę na jakość powietrza, które pełni istotną rolę w procesie produkcyjnym i ma istotny wpływ na produkt końcowy. Compressed air quality classes according to ISO :2010 ISO : 2010 Klasa Cząstki stałe Maks, ilość cząstek na m 3 0,1-0,5 μm 0,5-1 μm 1-5 μm 0 2 Woda Koncentracja cząstek stałych [mg/m3] Ciśnieniowy punkt rosy [ C] Olej Ciecz [g/m³] Zawartość oleju (ciecz, aerosol i mgła olejowa) [mg/m³] Zgodnie z wymaganiami klienta, kryteria ostrzejsze niż w klasie , ,01 2,000 6, ,1 3 90,000 1, , , ,5 8 0, X > 10 > 10 > 10

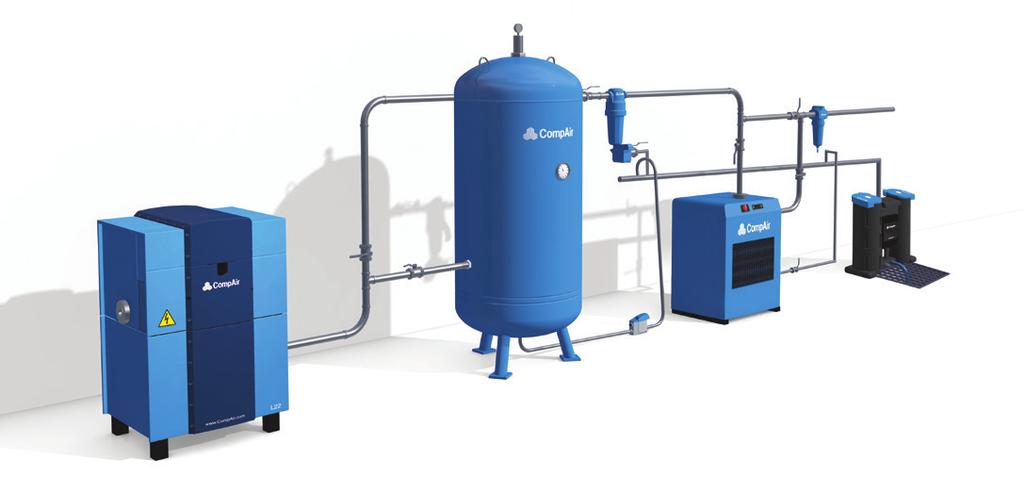

3 Energooszczędne układy sprężonego powietrza CompAir zapewniają niższe koszty użytkowania i szybki zwrot inwestycji. Niezawodność i szybki zwrot inwestycji Najważniejsze zalety Czyste sprężone powietrze zapewnia niezawodność urządzeń, utrzymanie standardów jakości i pomaga zmniejszyć koszty produkcji. CompAir oferuje szeroką gamę osuszaczy ziębniczych wykorzystujących najnowsze technologie chłodnicze. niski spadek ciśnienia stały punkt rosy +3 C niskie koszty eksploatacji przyjazne dla środowiska czynniki ziębnicze i wysoki stopień separacji wody F004S do F100S Wydajność 0,4 do 10 m³/min kompaktowe wymiary F120HS do F1800HS Wydajność 12 do 180 m³/min Oszczędzaj energię z naszymi osuszaczami łatwa instalacji, obsługa i serwisowanie Użytkownicy najczęściej skupiają się na jakości sprężonego powietrza I kosztach zakupu. Bardzo często pomija się koszty eksploatacji osuszaczy ziębniczych. Cechą charakterystyczną osuszaczy CompAir jest jest chroniona patentem konstrukcja wymiennika znacznie zwiększająca sprawność energetyczną, co przekłada się na obniżenie bieżących kosztów użytkowania. 3

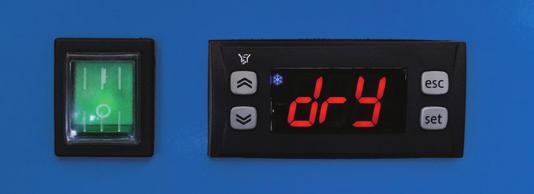

4 Bezkonkurencyjnie niskie koszty użytkowania Typoszereg małych osuszaczy ziębniczych F0004S do F0100S Dzięki specjalnej konstrukcji układ ziębniczy zużywa mniej energii i wymaga mniejszej ilości czynnika chłodniczego niż porównywalne osuszacze innych firm. Specjalnej konstrukcji aluminiowy wymiennik podzielony na dwie sekcje powietrze/ powietrze i powietrze/ czynnik chłodniczy, wydajny separator ze stali nierdzewnej i komora kondensatu zapewniają wysokiej jakości sprężone powietrze przy znacznie niższych kosztach użytkowania. Wszystkie osuszacze wyposażone są w cyfrowy sterownik z wyświetlaczem punktu rosy, styki bezpotencjałowe, monitoring serwisowy i zintegrowany czasowy spust kondensatu. Od modelu F026S dostępny jest opcjonalnie układ oszczędzania energii Energy Save. Zmniejsza on zużycie energii przy częściowym obciążeniu osuszacza, dzięki przejściu sprężarki ziębniczej do pracy cyklicznej i wykorzystaniu zimna zmagazynowanego w wymienniku. 4 Kluczowe zalety niezwykle niskie koszty użytkowana i mały pobór mocy energooszczędny aluminiowy wymiennik ciepła all-in-one 25% mniej czynnika ziębniczego możliwość pracy z natężeniem 50 i 60 Hz sterownik cyfrowy z funkcjami: - styki bezpotencjałowe - przypomnienie o serwisie - możliwość zmiany nastaw czasowego spustu kondensatu możliwość montażu na ścianie (do modelu F018S) łatwy dostęp do spustu z obu stron obudowy kompaktowe wymiary Opcje spust pojemnościowy wersja energooszczędna (od modelu F026S) filtr wstępny

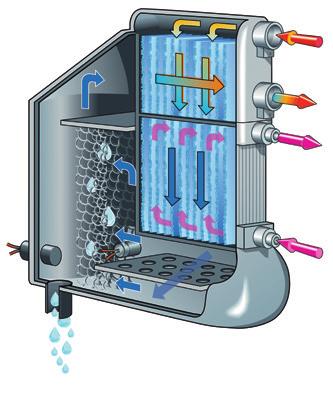

5 Czy wiedziałeś, że spadek ciśnienia 0 mbar zwiększa zużycie energii przez sprężarkę przeciętnie o 1%? F120HS F1800HS: wysoka sprawność energetyczna dzięki chronionej patentem konstrukcji wymiennika system Osuszacze ziębnicze F120HS F1800HS pracują w oparciu o zasadę bezpośredniego rozprężania, która w porównaniu do innych układów opartych na masie termicznej zapobiega wzrostowi zużycia energii podczas pracy pod pełnym obciążeniem. Układ chłodniczy osuszaczy CompAir jest sterowany za pomocą zaworu gorącego gazu. Osuszacze F120HS do F1800HS są wyposażone w zaawansowany układ oszczędzania energii. Praca urządzenia jest dopasowywana do aktualnego zapotrzebowania. Osuszacz ziębniczy składa się z czterech głównych podzespołów: parownik sprężarka skraplacz zawór rozprężny Znakomity punkt rosy dzięki: przewodom o dużej średnicy, spowolniającym przepływ dużemu separatorowi kondensatu czujnikowi zapewniającemu stały monitoring punktu rosy Zasada działania Wlot sprężonego powietrza Wylot sprężonego powietrza Wylot czynnika ziębniczego Wlot czynnika ziębniczego Wymiennik osuszacza ma budowę modułową bez przewodów rurowych, co znacznie ogranicza spadek ciśnieia. 5

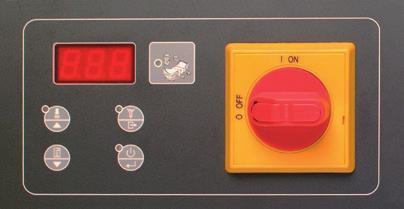

6 Energooszczędność na pierwszym miejscu Układ oszczędzania energii w osuszaczach F120HS do 1800HS refrigerant dryers Pojemnościowy spust kondensatu Układ oszczędzania energii SmartControl Wszystkie osuszacze tego typoszeregu są wyposażone standardowo w pojemnościowy spust kondensatu. Elektroniczny czujnik poziomu cieczy jest zainstalowany w komorze spustowej wymiennika. Otwiera on spust po napełnieniu się komory i zamyka go po odprowadzeniu cieczy na zewnątrz. Dzięki temu unika się strat powietrza. Wielofunkcyjny wyświetlacz informuje o aktualnym punkcie rosy i pokazuje komunikaty alarmowe w przypadku usterki lub zakłóceniu pracy osuszacza. Sprężarka typu scroll cyfrowy monitoring punktu rosy Wszystkie modele osuszaczy od F120HS do F1800HS są wyposażone w sprężarkę ziębniczą typu scroll zużywającą 20% mniej energii niż tradycyjne kompresory chłodnicze. Dzięki układowi zapobiegającemu zwrotnemu ruchowi czynnika i niskiej liczbie podzespołów sprężarki te charakteryzują się długą żywotnością. 6 Innowacyjny sterownik informuje użytkownika, czy osuszacz pracuje w trybie oszczędzania energii i podaje procentową informacje o uzyskanych oszczędnościach. informacja o trybie oszczędzania energii informacja o okresach międzyserwisowych raport stanu pracy licznik godzin pracy

7 Dane techniczne osuszaczy F F004S F100S Model F004S F007S F009S F0S F018S F026S F032S F040S F052S F062S F080S F100S Wydajność przy 20 C, 1 bar (a) m3/min 0,4 0,7 0,9 1,4 1,8 2,6 3,2 4,0 5,2 6,2 8,0 10,0 Maks. ciśnienie robocze bar Pobór mocy 50Hz kw 0,13 0, 0,15 0,15 0, 0,29 0,30 0,31 0,46 0,57 0,73 0,74 BSP-F 1/2" 1/2" 1/2" 3/4 3/4" 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" Przyłącze sprężonego powietrza Czynnik chłodniczy Wymiary Szerokość Wysokość Głębokość kg Ciężar Zasilanie V/f/Hz 230 / 1 / 50 F120HS F1800HS 50Hz Model F120HS F0HS F180HS F220HS F260HS F300HS F350HS F460HS F520HS FHS F750HS F900HS F1210HS F1500HS F1800HS Wydajność przy 20 C, 1 bar (a) m³/min Maks, ciśnienie robocze bar Pobór mocy kw 1,13 1, 1,46 1,68 2,19 2,41 3,06 3, 3,54 4,64 5,73 7,63 8,92 12,35 15,96 Przyłącze sprężonego powietrza BSP-F Czynnik chłodniczy 2" 2" 2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" DN100/PN DN150/PN DN200/PN Wymiary Szerokość Wysokość Głębokość Ciężar Zasilanie kg V/f/Hz / 3 / 50 Dane dotyczące wydajności odnoszą się do osuszaczy chłodzonych powietrzem przy temperaturze zasysanego powietrza 20 C i ciśnieniu 1 bar (a) oraz następujących warunków pracy: powietrze zasysane 25 C, wilgotność względna 60%, ciśnienie robocze 7 bar g, temperatura otoczenia 25 C; temperatura wlotowa sprężonego powietrza 35 C; ciśnieniowy punkt rosy +3 C zgodnie z normą ISO Tolerancja: pobór mocy +/ 10%; maksymalna temperatura wlotowa: 65 C; maksymalna temperatura otoczenia: 50 C; wszystkie dane zgodnie z ISO Modele F220HS do F1800HS są dostępne opcjonalnie w wersji chłodzonej wodą. 7

8 Globalne doświadczenie lokalne wsparcie Ponad 200 lat doświadczenia procentuje: sprężarki oraz urządzenia do uzdatniania sprężonego powietrza pod marką CompAir słyną na całym świecie ze swej niezawodności i energooszczędności. Gęsta sieć oddziałów i dystrybutorów sprężarek CompAir, obejmująca wszystkie kontynenty, zapewnia dostęp do najnowszych rozwiązań w dziedzinie sprężania gazów w połączeniu z lokalnym doradztwem i wsparciem technicznym. Firma Gardner Denver, do której należy marka CompAir, to jeden z największych producentów sprężarek na świecie. Naszym głównym celem jest nieustanne ulepszanie oferowanych przez nas urządzeń. Efektem tych starań są sprężarki spełniające oczekiwania nawet najbardziej wymagających klientów. Szeroka paleta sprężarek CompAir Bezolejowe Sprężarki śrubowe z wtryskiem wody > ze stałą i regulowaną wydajnością Śrubowe sprężarki dwustopniowe > ze stałą i regulowaną wydajnością Tłokowe Sprężarki odśrodkowe - Quantima Spiralne Uzdatnianie sprężonego powietrza Filtry Osuszacze ziębnicze i adsorpcyjne Spusty kondensatu Osuszacze wykorzystujące ciepło sprężania Generatory azotu Nowoczesne systemy sterowania Sterowniki sprężarek DELCOS Sterownik nadrzędny SmartAir Master Usługi dodatkowe Audyt sieci sprężonego powietrza Pomiar wydajności Wykrywanie nieszczelności Pomoc techniczna dla klientów Dobór urządzeń Lokalne oddziały serwisowe Oryginalne części zamienne i oleje CompAir Naszym celem jest nieustanne ulepszanie oferowanych urządzeń. W związku z tym zastrzegamy sobie prawo do wprowadzania zmian w specyfikacji technicznej i zmiany cen bez wcześniejszego powiadomienia. Nasze urządzenia oferujemy w oparciu o Ogólne Warunki Sprzedaży. sales@compair.com CompAir is a brand of Gardner Denver 063PL 09/17 Zaawansowane technologicznie sprężarki olejowe Śrubowe > ze stałą i regulowaną wydajnością Tłokowe Sprężarki przewoźne
