PGDX Prostokątne chłodnice kanałowe korzystające z medium DX, do pracy w trybie schładzania lub ogrzewania wraz z pompą ciepła

Transkrypt

1 Prostokątne chłodnice kanałowe korzystające z medium DX, do pracy w trybie schładzania lub ogrzewania wraz z pompą ciepła

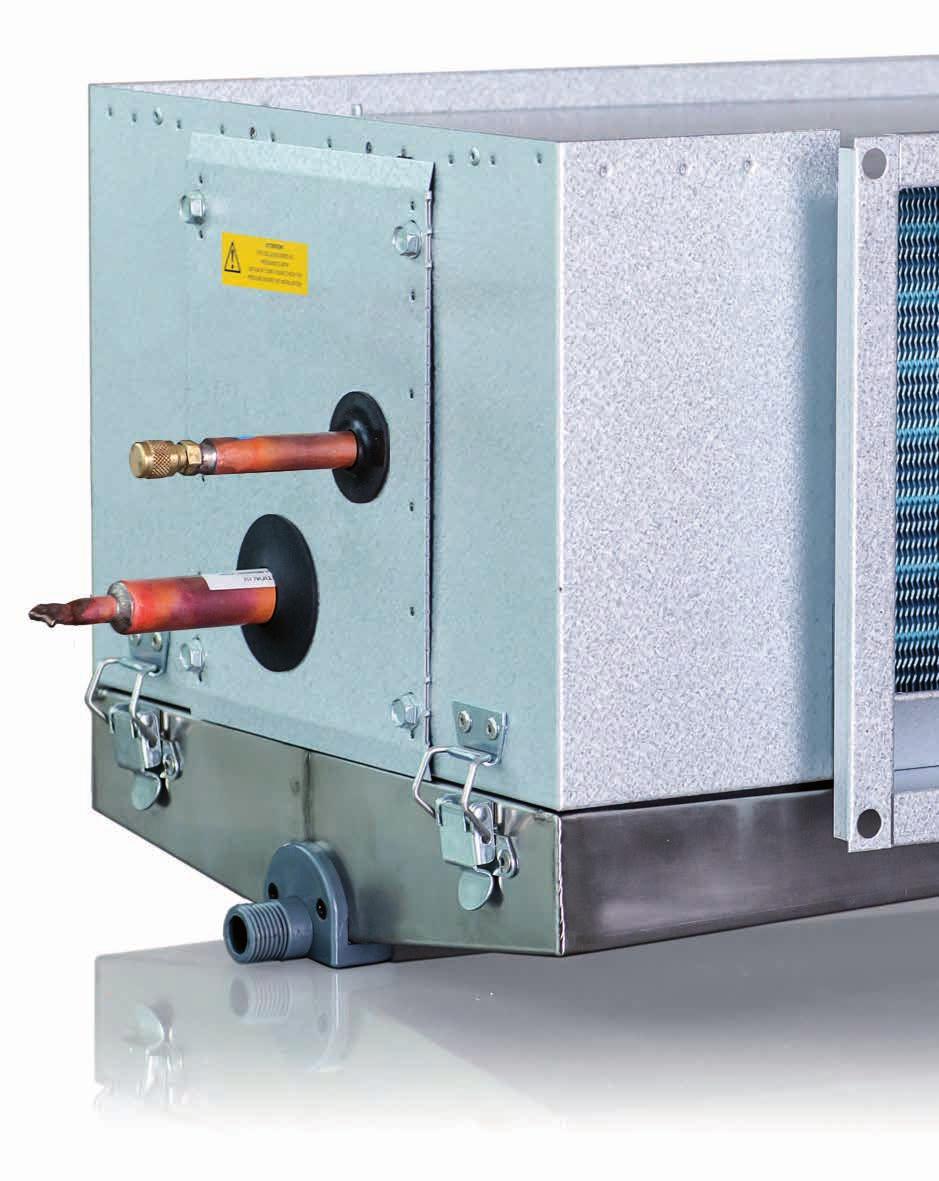

2 Prostokątna chłodnica kanałowa korzystająca z medium DX, dostosowana także do schładzania lub ogrzewania we współpracy z pompą ciepła z układem sterowania Chłodnice stosowane są centralnie w systemach wentylacyjnych do schładzania. Chłodnice mogą być również stosowane wraz z pompą ciepła wyposażoną w układ sterowania, który przełącza tryb pracy między ogrzewaniem i chłodzeniem (sezon zimowy/sezon letni). 8 wymiarów standardowych Ten sam model do montażu lewo- i prawostronnego Nierdzewna taca ściekowa na skropliny Możliwy montaż separatora skroplin niezależnie od kierunku u Łatwo zdejmowalna tacka ściekowa w celu oczyszczenia i kontroli Lamele z powłoką hydrofilową dla lepszego odprowadzania wody Wężownica jest łatwo dostępna przez wyjmowaną tackę ściekową, co ułatwia czyszczenie Dostosowana do pracy w trybie chłodzenia lub ogrzewania we współpracy z pompą ciepła wyposażoną w układ sterowania Wykonanie Obudowa jest wykonana ze stali pokrytej powłokąalucynku, AZ185. Wężownica wykonana jest z rurek miedzianych i lameli aluminiowych pokrytych powłoką hydrofilową. Taca ociekowa jest wykonana ze stali nierdzewnej, zpodłączeniem drenażowym G½. Tacę ociekową można w prosty sposób zdjąć w celu inspekcji lub czyszczenia wężownicy. Dane eksploatacyjne Maks. ciśnienie robocze: 4,15 MPa (4,15 bar) Ciśnienie testowe: 4,8 MPa (48 bar) Wężownice zostały poddane ciśnieniu próbnemu i testowi szczelności. Wydajność Na stronach 4 i 5 podano przykładową wydajność pracy w trybie chłodzenia. Możecie Państwo wykonać własne obliczenia korzystając z naszego, dostępnego w Internecie, programu obliczeniowego VEAB Select ( lub z pomocy naszych przedstawicieli. Wydajność ogrzewania można obliczyć przy pomocy programu VEAB Select. Montaż Chłodnica kanałowa przeznaczona jest do montażu w poziomym kanale o dowolnym kierunku u. W momencie dostawy wężownice są poddawane działaniu ciśnienia 2 bar. Higiena Konstrukcja wymiennika umożliwia czyszczenie i chroni przed gromadzeniem wody. Zapewnia, że cząsteczki brudu i stojąca woda nie wprowadzają bakterii do strumienia. W ten sposób gwarantowane jest świeże i zdrowe powietrze. Separator skroplin Przy prędkościach u przekraczających 2,5 m/s zalecamy zamontowanie separatora skroplin po stronie owej wężownicy Zapobiega on przedostawaniu się kropli wody wraz ze strumieniem do systemu kanałów. Zebrana woda jest odprowadzana przez nierdzewną tackę ściekową na skropliny. Separator skroplin jest łatwo dostępny po zdjęciu tacki ściekowej. Separator wody należy zamawiać oddzielnie. Spadek ciśnienia na separatorze skroplin Pa 90,0 80,0 Spadek ciśnienia 70,0 60,0 50,0 40,0 30,0 20,0 z zamontowanym separatorem wody, DE 10,0 2 2,25 2,5 2,75 3 3,25 3,5 3,75 4 m/s Str. 2 Rozdz. 8

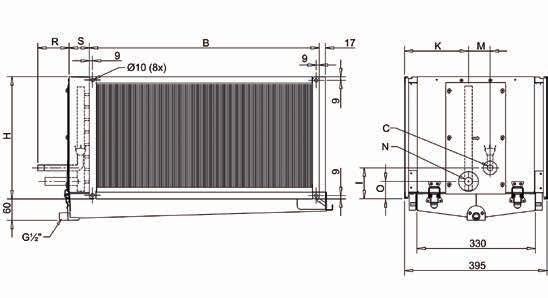

3 Przegląd asortymentu z rysunkami wymiarowymi Typ B mm Hmm S mm R mm I mm O mm K mm M mm N Ø mm C Ø Pojemność wezownicy l DE 400x , /2 0,69 DE 40x20 500x , /2 1,09 DE 50x25 500x , /2 1,30 DE 50x30 600x , /8 1,56 DE 60x30 600x , /8 1,82 DE 60x35 700x , /8 3,14 DE 70x40 800x , /8 4,49 DE 80x x , /8 5,61 DE 100x50 Projekt/zamówienie Tekst opisu - Chłodnica kanałowa VEAB typu w obudowie z blachy stalowej, AZ 185, wężownica z rurami z miedzi, a lamele z aluminium z powłoką hydrofilową. Nierdzewna rynna na skropliny. Dostosowana do pracy w trybie chłodzenia lub ogrzewania we współpracy z pompą ciepła wyposażoną w układ sterowania. Przy prędkości ponad 2,5 m/s zamawiać separator skroplin DE. Oznaczenie typu ,5 (przykład) Przy projekcie/zamówieniu należy podać 1. : - m³/h 2. Temp. na wlocie: - C 3. Temp. na wylocie lub wymaganą moc: - C lub - kw 4. Wymiar kanału: - mm 5. Rodzaj : 6. Temp. parowania: - C 7. Wilgotność owego: - % RH 8. Ewentualny separator skroplin: Oznaczenie wielkości Liczba rzędów rurek Odstęp lamel w mm Rozdz. 8 Str. 3

4 Wydajność , ,4 2,3 48,4 2, ,6 3,4 72,5 6, ,7 2,8 60,9 4, ,2 4,3 91,3 9, ,5 3,3 70,6 5, ,3 5,0 106,2 13,5 Wydajność , ,4 3,5 76,0 2, ,5 5,3 113,7 6, ,7 4,5 95,5 4, ,2 6,7 142,9 10, ,5 5,2 110,9 6, ,3 7,8 166,4 14,3 Wydajność , ,3 4,3 92,3 4, ,5 6,4 137,1 10, ,6 5,4 116,1 7, ,1 8,1 173,3 17, ,5 6,3 135,0 10, ,2 9,7 208,0 26,2 Wydajność , ,3 5,2 111,5 7, ,3 8,0 172,1 18, ,6 6,6 142,1 12, ,8 10,4 224,0 32, ,4 8,1 172,7 18, ,0 12,3 263,3 46,9 Str. 4 Rozdz. 8

5 Wydajność , ,1 6,3 134,1 5, ,1 9,4 200,8 13, ,4 7,9 169,0 9, ,6 12,4 264,9 25, ,2 9,3 199,0 13, ,7 14,7 314,3 36,3 Wydajność , ,7 7,3 155,8 5, ,9 10,9 233,9 11, ,9 9,0 192,9 7, ,4 14,2 303,8 20, ,8 10,4 223,5 10, ,5 16,9 361,7 30,5 Wydajność , ,7 10,4 223,7 6, ,8 16,2 346,5 15, ,9 12,9 277,5 9, ,3 20,9 447,7 26, ,6 15,4 330,8 13, ,4 24,7 528,9 38,2 Wydajność , ,4 14,0 300,6 12, ,4 21,8 467,4 31, ,6 18,4 394,4 22, ,2 27,5 590,3 53, ,4 21,9 469,2 32, ,4 31,9 684,2 73,9 Rozdz. 8 Str. 5
