1 Załącznik Nr 1 do SIWZ PROGRAM FUNKCJONALNO UŻYTKOWY NA Rozbudowa infrastruktury informatycznej Instytut Ogrodnictwa, ul. Pomologiczna. Program funkcjonalno użytkowy dotyczy obiektów budowlanych Zamawiającego: Instytutu Ogrodnictwa Skierniewice ul. Konstytucji 3 Maja 1/3 1. Instytut Ogrodnictwa ul. Pomologiczna 1.1. Zakład Agroinżynierii /I/ 1.2. Gmach Główny /K/ 1.3. Centrala Telefoniczna /L/ CPV: Sieć telekomunikacyjna CPV: Sieć internetowa CPV: Sieć zintegrowana CPV: Sieć Ethernet CPV: Urządzenia sieciowe CPV: Infrastruktura sieciowa CPV: Światłowodowe kable telekomunikacyjne CPV: Telekomunikacyjne roboty dodatkowe CPV: Instalowanie urządzeń telekomunikacyjnych CPV: Układanie kabli Program funkcjonalno użytkowy opracował:.. str. 1

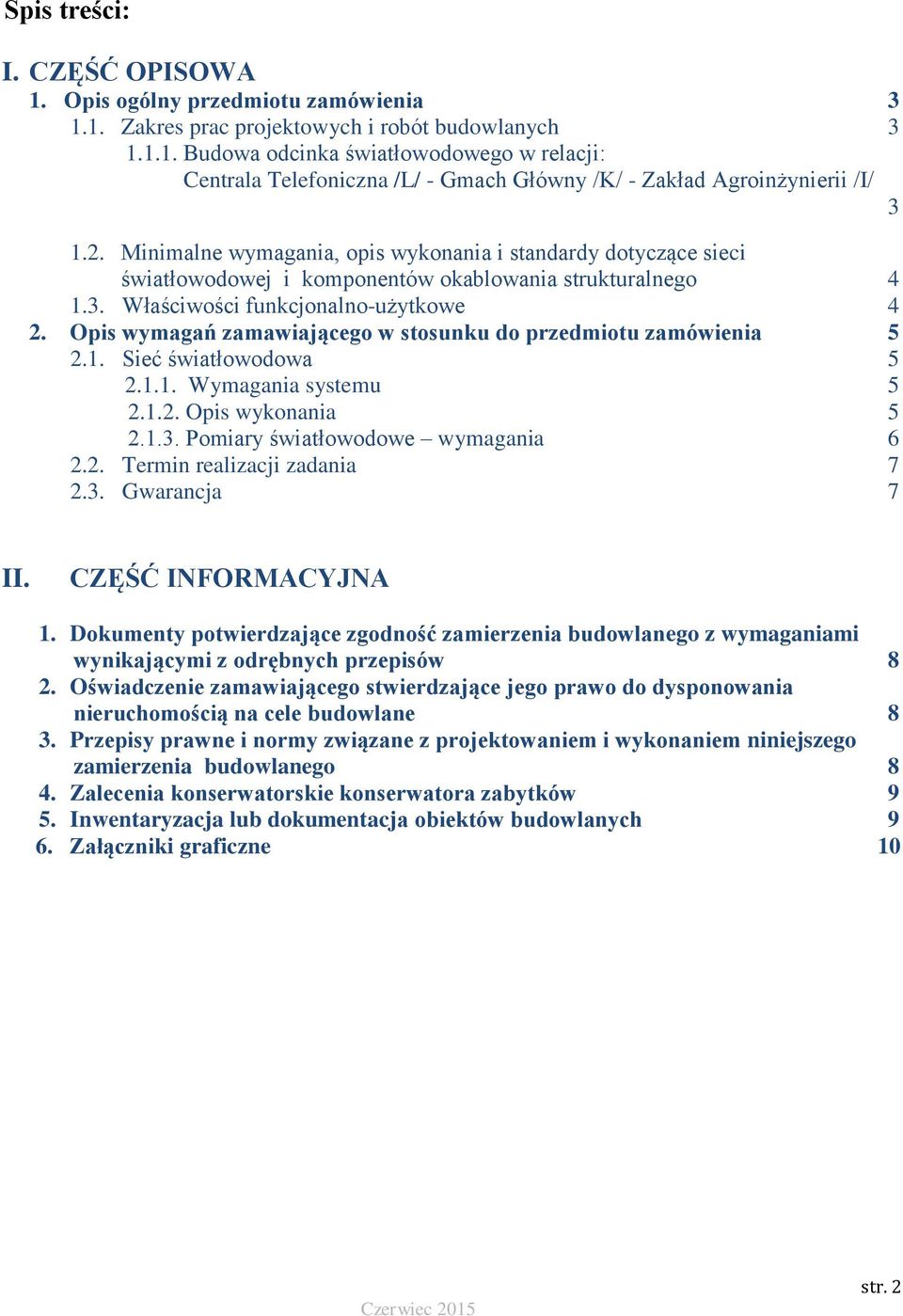

2 Spis treści: I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia Zakres prac projektowych i robót budowlanych Budowa odcinka światłowodowego w relacji: Centrala Telefoniczna /L/ - Gmach Główny /K/ - Zakład Agroinżynierii /I/ Minimalne wymagania, opis wykonania i standardy dotyczące sieci światłowodowej i komponentów okablowania strukturalnego Właściwości funkcjonalno-użytkowe 4 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Sieć światłowodowa Wymagania systemu Opis wykonania Pomiary światłowodowe wymagania Termin realizacji zadania Gwarancja 7 II. CZĘŚĆ INFORMACYJNA 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów 8 2. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane 8 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem niniejszego zamierzenia budowlanego 8 4. Zalecenia konserwatorskie konserwatora zabytków 9 5. Inwentaryzacja lub dokumentacja obiektów budowlanych 9 6. Załączniki graficzne 10 str. 2

3 I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia. Przedmiotem niniejszego opracowania jest program funkcjonalno-użytkowy zaprojektowania i budowy kabla światłowodowego typu Z-XOTKtsd24J pomiędzy obiektami Instytutu Ogrodnictwa w msc. Skierniewice. Zamawiający chcąc dokonać możliwie największego przybliżenia skali przedmiotu zamówienia oraz umożliwić proces należytego oszacowania kosztów wykonania planowanego przedsięwzięcia w zakresie budowy sieci światłowodowej oraz wykonania okablowania strukturalnego, a szczególności określenia sposobu ułożenia tras kablowych wewnątrz budynków i pomiędzy budynkami, zaprasza zainteresowanych na dokonanie obowiązkowej wizji lokalnej na terenie objętym przedmiotem zamówienia Zakres prac projektowych i robót budowlanych Budowa odcinka światłowodowego w relacji: Gmach Główny Centrala telefoniczna Zakład Agroinżynierii Zakres prac projektowych i robót budowlanych obejmuje modernizację sieci LAN Instytutu Ogrodnictwa przy ul. Pomologicznej w Skierniewicach, polegającą na budowie kabla światłowodowego w rurociągu HDPE 40/3,7 + rura rezerwowa HDPE 40/3,7 pomiędzy budynkami Centrali Telefonicznej /L/, Gmachu Głównego/K/ i Zakładu Agroinżynierii /I/. Na trasie rurociągu 2xHDPE40/3,7 należy zaprojektować i wybudować min. 5 studni kablowych typu SKR-1. Kabel światłowodowy należy doprowadzić do istniejących szaf 19, tj. punktów dystrybucyjnych wewnątrz budynków (dokładna lokalizacja zostanie wskazana na wizji lokalnej). W wyżej wymienionych lokalizacjach należy umieścić zapasy kabla światłowodowego. Wewnątrz budynków kabel światłowodowy prowadzić w rurze osłonowej trudnopalnej do szafy 19. W istniejącej szafie kabel światłowodowy należy zakończyć w przełącznicy światłowodowej typu portowej SC/PC. Poniżej zestawienie odcinków kabli światłowodowych: L.p. Odcinek Typ kabla Dł. trasowa kabla 1. Centrala Telefoniczna /L/ Gmach Główny /K/ Z-XOTKtsd24J 500mb. 2. Gmach Główny /K/ - Zakład Agroinżynierii /I/ Z-XOTKtsd24J 350mb. Uwaga: Długości trasowe rurociągu, liczba przepustów, miejsca rozbiórki kostki brukowej, płyt chodnikowych, jumb betonowych, itp. należy dokładnie określić podczas wizji lokalnej. Podane długości są wartościami przybliżonymi, dopuszcza się zastosowanie innych przebiegów trasowych łączących wskazane budynki. str. 3

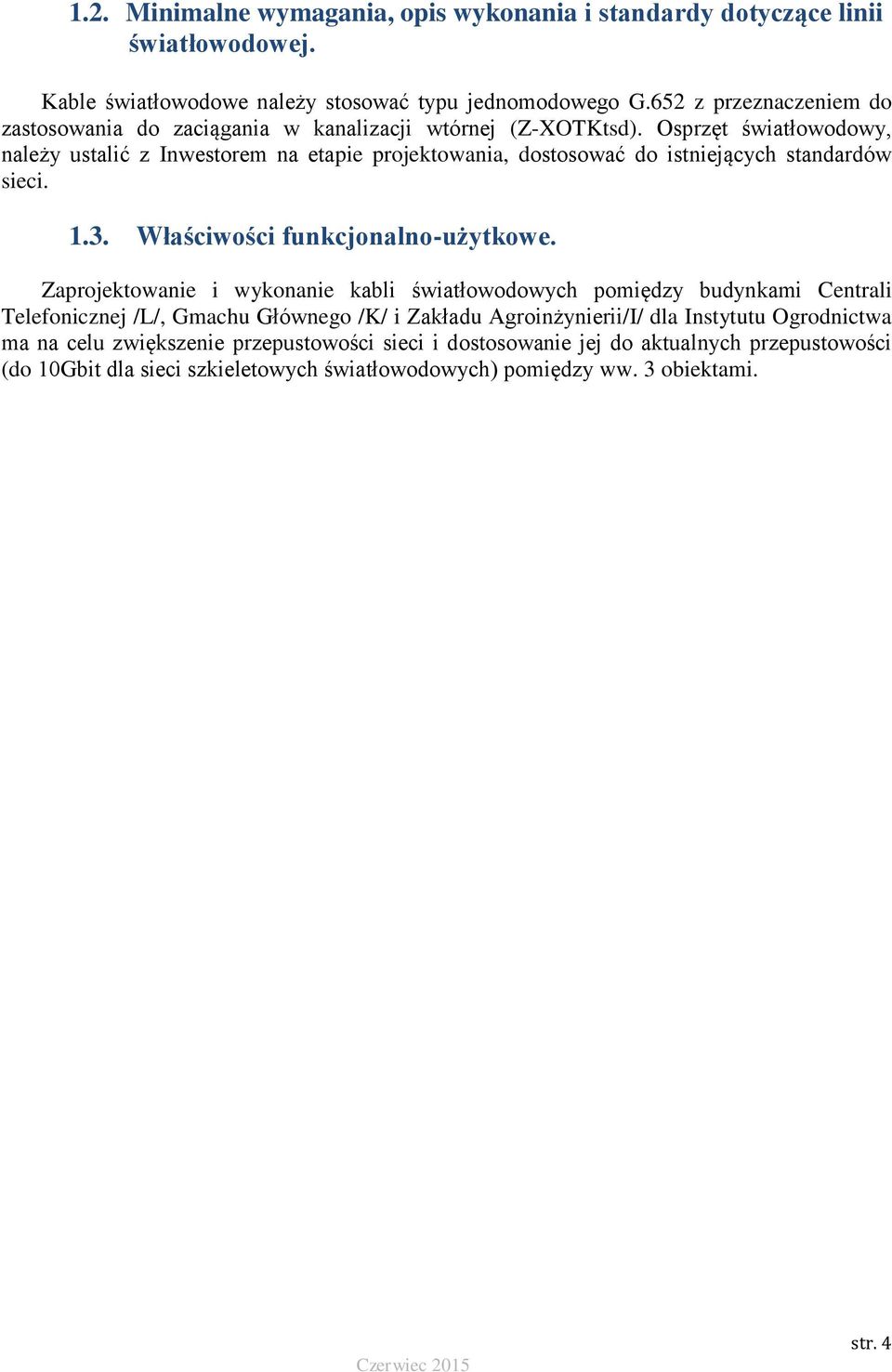

4 1.2. Minimalne wymagania, opis wykonania i standardy dotyczące linii światłowodowej. Kable światłowodowe należy stosować typu jednomodowego G.652 z przeznaczeniem do zastosowania do zaciągania w kanalizacji wtórnej (Z-XOTKtsd). Osprzęt światłowodowy, należy ustalić z Inwestorem na etapie projektowania, dostosować do istniejących standardów sieci Właściwości funkcjonalno-użytkowe. Zaprojektowanie i wykonanie kabli światłowodowych pomiędzy budynkami Centrali Telefonicznej /L/, Gmachu Głównego /K/ i Zakładu Agroinżynierii/I/ dla Instytutu Ogrodnictwa ma na celu zwiększenie przepustowości sieci i dostosowanie jej do aktualnych przepustowości (do 10Gbit dla sieci szkieletowych światłowodowych) pomiędzy ww. 3 obiektami. str. 4

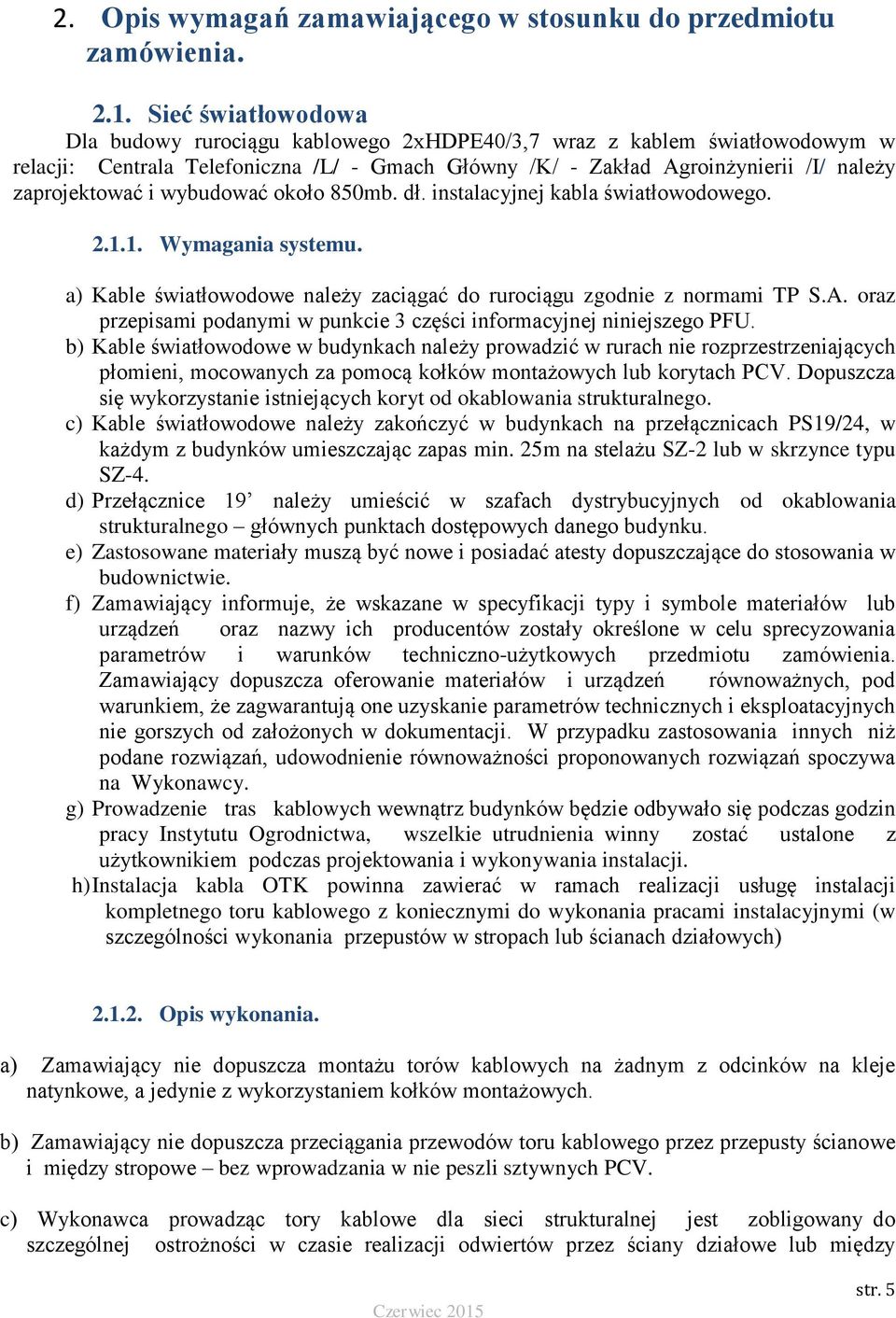

5 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Sieć światłowodowa Dla budowy rurociągu kablowego 2xHDPE40/3,7 wraz z kablem światłowodowym w relacji: Centrala Telefoniczna /L/ - Gmach Główny /K/ - Zakład Agroinżynierii /I/ należy zaprojektować i wybudować około 850mb. dł. instalacyjnej kabla światłowodowego Wymagania systemu. a) Kable światłowodowe należy zaciągać do rurociągu zgodnie z normami TP S.A. oraz przepisami podanymi w punkcie 3 części informacyjnej niniejszego PFU. b) Kable światłowodowe w budynkach należy prowadzić w rurach nie rozprzestrzeniających płomieni, mocowanych za pomocą kołków montażowych lub korytach PCV. Dopuszcza się wykorzystanie istniejących koryt od okablowania strukturalnego. c) Kable światłowodowe należy zakończyć w budynkach na przełącznicach PS19/24, w każdym z budynków umieszczając zapas min. 25m na stelażu SZ-2 lub w skrzynce typu SZ-4. d) Przełącznice 19 należy umieścić w szafach dystrybucyjnych od okablowania strukturalnego głównych punktach dostępowych danego budynku. e) Zastosowane materiały muszą być nowe i posiadać atesty dopuszczające do stosowania w budownictwie. f) Zamawiający informuje, że wskazane w specyfikacji typy i symbole materiałów lub urządzeń oraz nazwy ich producentów zostały określone w celu sprecyzowania parametrów i warunków techniczno-użytkowych przedmiotu zamówienia. Zamawiający dopuszcza oferowanie materiałów i urządzeń równoważnych, pod warunkiem, że zagwarantują one uzyskanie parametrów technicznych i eksploatacyjnych nie gorszych od założonych w dokumentacji. W przypadku zastosowania innych niż podane rozwiązań, udowodnienie równoważności proponowanych rozwiązań spoczywa na Wykonawcy. g) Prowadzenie tras kablowych wewnątrz budynków będzie odbywało się podczas godzin pracy Instytutu Ogrodnictwa, wszelkie utrudnienia winny zostać ustalone z użytkownikiem podczas projektowania i wykonywania instalacji. h) Instalacja kabla OTK powinna zawierać w ramach realizacji usługę instalacji kompletnego toru kablowego z koniecznymi do wykonania pracami instalacyjnymi (w szczególności wykonania przepustów w stropach lub ścianach działowych) Opis wykonania. a) Zamawiający nie dopuszcza montażu torów kablowych na żadnym z odcinków na kleje natynkowe, a jedynie z wykorzystaniem kołków montażowych. b) Zamawiający nie dopuszcza przeciągania przewodów toru kablowego przez przepusty ścianowe i między stropowe bez wprowadzania w nie peszli sztywnych PCV. c) Wykonawca prowadząc tory kablowe dla sieci strukturalnej jest zobligowany do szczególnej ostrożności w czasie realizacji odwiertów przez ściany działowe lub między str. 5

6 stropowe w zakresie istniejących wiązek elektryki ogólnej i instalacji wodnej, której położenie na obiekcie nie jest udokumentowane schematem instalacyjnym. d) prowadzenia prac instalacyjnych obciążają jego samego i muszą być usunięte w ramach nieodpłatnego usunięcia szkód w terminie natychmiastowym po ich stwierdzeniu. e) Zamawiający wymaga, aby Wykonawca we własnym zakresie zapewnił składowanie i sprzątanie odpadów. f) Wykonawca zobowiązany jest do pozostawienia pomieszczeń w których będą wykonywane prace w stanie takim jaki zastał przed przystąpieniem do prac. g) Wykonawca jest zobowiązany do wykonania dokumentacji powykonawczej w postaci papierowej w trzech egzemplarzach oraz elektronicznej na nośniku CD/DVD w formacie.pdf oraz dokonać inwentaryzacji powykonawczej. o) Dokumentacja Techniczna powinna być zaopatrzona w pisemne oświadczenie projektanta i kierownika budowy, iż jest wykonana zgodnie z umową, obowiązującymi przepisami oraz normami i że została wydana w stanie kompletnym z punktu widzenia celu któremu ma służyć. Niniejsze oświadczenie stanowić będzie integralną część dokumentacji Pomiary światłowodowe - wymagania Dla pomiarów światłowodowych należy: a) Przed przystąpieniem do prac instalacyjnych i montażowych na linii kablowej, odcinek fabrykacyjny należy poddać szczegółowym oględzinom zewnętrznym w celu wykrycia jakichkolwiek uszkodzeń, które mogły powstać podczas transportu lub przeładunku bębna. Należy sprawdzić prawidłowość zabezpieczenia końców samego kabla na bębnie, zwracając uwagę także na ewentualne wygięcia kabla OTK na zbyt małym promieniu. b) W przypadkach wątpliwych, to znaczy jeżeli istnieje podejrzenie o niewłaściwym obchodzeniu się z kablem przed dostarczeniem go na plac budowy, konieczne jest wykonanie pomiarów takich, jak przy odbiorze kabli od producenta. c) Wykonać pomiary parametrów transmisyjnych torów optycznych metodą reflektometryczną określić: - całkowitą długość optyczną linii, - całkowitą tłumienność linii, - tłumienności połączeń d) Wykonać pomiary tłumienności torów metodą transmisyjną: Dla każdego włókna światłowodowego należy pomierzyć tłumienność pomiędzy dwiema skrajnymi przełącznicami światłowodowymi. Źródłem światła może być pomiarowy nadajnik optyczny lub nadajnik systemu transmisyjnego. Miernik mocy optycznej stosowany do pomiaru powinien być przystosowany do pomiaru w pasmach przeznaczonych dla pracy systemu transmisyjnego. Dla linii ze światłowodami jednomodowymi należy przeprowadzić pomiary dla obu pasm optycznych 1310 nm i 1550 nm. Pomiar tłumienności polega na pomiarze mocy optycznej nadajnika oraz mocy odbieranej, a tłumienność linii jest różnicą tych wyników. str. 6

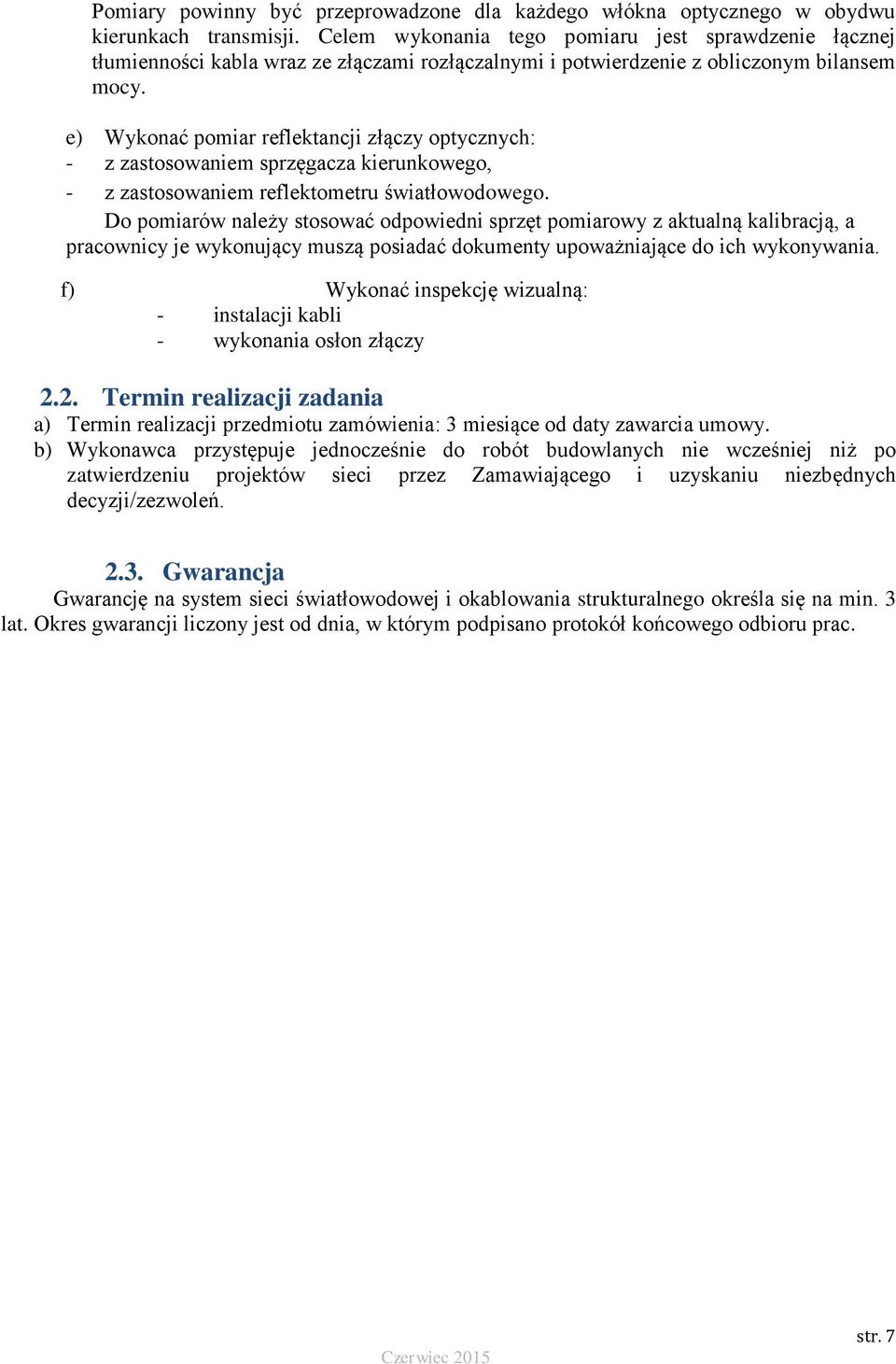

7 Pomiary powinny być przeprowadzone dla każdego włókna optycznego w obydwu kierunkach transmisji. Celem wykonania tego pomiaru jest sprawdzenie łącznej tłumienności kabla wraz ze złączami rozłączalnymi i potwierdzenie z obliczonym bilansem mocy. e) Wykonać pomiar reflektancji złączy optycznych: - z zastosowaniem sprzęgacza kierunkowego, - z zastosowaniem reflektometru światłowodowego. Do pomiarów należy stosować odpowiedni sprzęt pomiarowy z aktualną kalibracją, a pracownicy je wykonujący muszą posiadać dokumenty upoważniające do ich wykonywania. f) Wykonać inspekcję wizualną: - instalacji kabli - wykonania osłon złączy 2.2. Termin realizacji zadania a) Termin realizacji przedmiotu zamówienia: 3 miesiące od daty zawarcia umowy. b) Wykonawca przystępuje jednocześnie do robót budowlanych nie wcześniej niż po zatwierdzeniu projektów sieci przez Zamawiającego i uzyskaniu niezbędnych decyzji/zezwoleń Gwarancja Gwarancję na system sieci światłowodowej i okablowania strukturalnego określa się na min. 3 lat. Okres gwarancji liczony jest od dnia, w którym podpisano protokół końcowego odbioru prac. str. 7

8 II. CZĘŚĆ INFORMACYJNA 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. Zamierzenie budowlane jest co do funkcji zgodne z obowiązującym Miejscowym Planem Zagospodarowania Przestrzennego terenu w miejscowości Skierniewice. 2. Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane. Zamawiający dysponuje nieruchomością terenami należącymi do terenu Instytutu Ogrodnictwa za wyjątkiem pasa drogi ul. Pomologicznej. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem niniejszego zamierzenia budowlanego. Obowiązujących Norm, przepisów i zarządzeń branżowych, oraz Norm Zakładowych TP S.A.: ZN-96/TPSA Linie optotelekomunikacyjne. Ogólne wymagania techniczne. ZN-96/TPSA Telekomunikacyjne linie przewodowe. Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi obiektami uzbrojenia terenowego. ZN-96/TPSA Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. ZN-96/TPSA Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania. ZN-96/TPSA Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. ZN-96/TPSA Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania. ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TPSA Kanalizacja kablowa pierwotna Instrukcja T-01 - Odbiór i utrzymanie kablowych linii telekomunikacyjnych. ZN-96/TPSA Kanalizacja wtórna i rurociągi kablowe. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). ZN-96/TPSA Złączki rur. Wymagania i badania. ZN-96/TPSA Uszczelki końców rur. Wymagania i badania. ZN-96/TPSA Przywieszka identyfikacyjna. Wymagania i badania. ZN-96/TPSA Studnie kablowe Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. str. 8

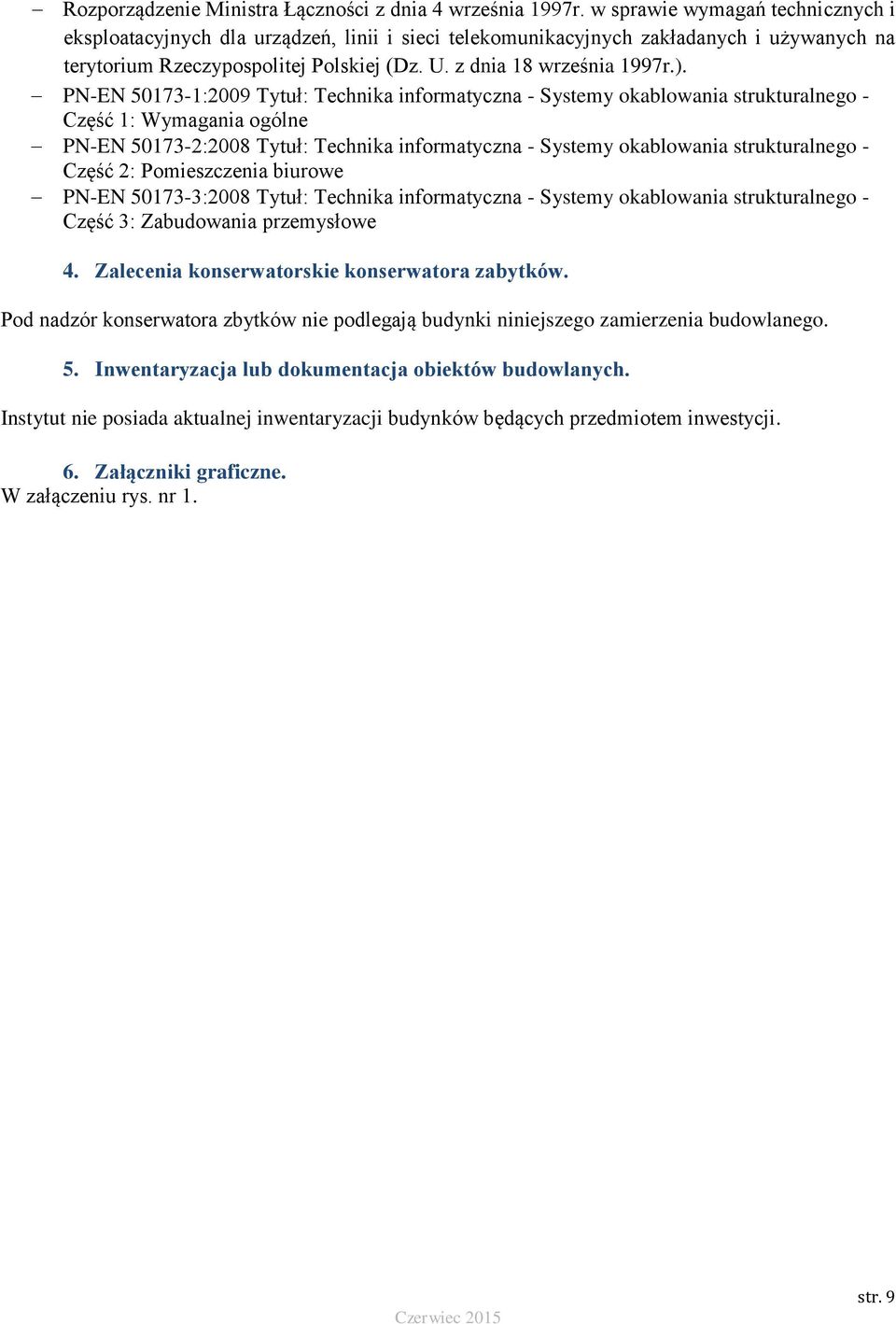

9 Rozporządzenie Ministra Łączności z dnia 4 września 1997r. w sprawie wymagań technicznych i eksploatacyjnych dla urządzeń, linii i sieci telekomunikacyjnych zakładanych i używanych na terytorium Rzeczypospolitej Polskiej (Dz. U. z dnia 18 września 1997r.). PN-EN :2009 Tytuł: Technika informatyczna - Systemy okablowania strukturalnego - Część 1: Wymagania ogólne PN-EN :2008 Tytuł: Technika informatyczna - Systemy okablowania strukturalnego - Część 2: Pomieszczenia biurowe PN-EN :2008 Tytuł: Technika informatyczna - Systemy okablowania strukturalnego - Część 3: Zabudowania przemysłowe 4. Zalecenia konserwatorskie konserwatora zabytków. Pod nadzór konserwatora zbytków nie podlegają budynki niniejszego zamierzenia budowlanego. 5. Inwentaryzacja lub dokumentacja obiektów budowlanych. Instytut nie posiada aktualnej inwentaryzacji budynków będących przedmiotem inwestycji. 6. Załączniki graficzne. W załączeniu rys. nr 1. str. 9
