1 PROGRAM FUNKCJONALNO UŻYTKOWY Nazwa zamówienia: Przyłącz światłowodowy do budynku przy ul. Hetmańskiej 45D w Rzeszowie, w ramach zadania inwestycyjnego pn. Rozbudowa i adaptacja budynku dla Prokuratury Apelacyjnej, Prokuratury Okręgowej i dwóch Prokuratur Rejonowych w Rzeszowie przy ul. Hetmańskiej 45D. Adres obiektu budowlanego: 1. Budynek prokuratury przy ul. Hetmańskiej 45D w Rzeszowie 2. Budynek prokuratury przy ul. Lisa Kuli 20 w Rzeszowie Grupy robót: Usługi inżynieryjne w zakresie projektowania Rozległa sieć komputerowa Zamawiający: Prokuratura Okręgowa w Rzeszowie Pl. Śreniawitów Rzeszów Opracował: Wojciech Pieniążek 1

2 Spis treści 1. Część opisowa Opis ogólny Zakres prac projektowych Zakres robót budowlanych Własności funkcjonalno-użytkowe Warunki techniczne Trasa przebiegu linii światłowodowych Kabel światłowodowy Wymagania Wytyczne dla wykonawcy w przypadku budowy kanalizacji i tras kablowych Wymagane materiały Panel światłowodowy Wymagania dla panela światłowodowego Pomiary Wymagania gwarancyjne Normy branżowe Załączniki

3 1. Część opisowa Opis ogólny. Przedmiotem zamówienia jest opracowanie kompleksowej dokumentacji projektowej wraz z wymaganymi prawem opiniami, zgodami, uzgodnieniami i decyzjami, oraz budowa infrastruktury światłowodowej na terenie miasta Rzeszowa poprzez budowę połączenia światłowodowego dwóch lokalizacji Zamawiającego, a to połączenia pomieszczenia serwerowni znajdującej się na 4 piętrze w budynku przy ul. Lisa Kuli 20 do pomieszczenia serwerowni znajdującego się na 1 piętrze w budynku przy ul. Hetmańskiej 45 D zgodnie z wymaganiami określonymi szczegółowo w niniejszym Programie Funkcjonalno-Użytkowym. Termin wykonania przedmiotu umowy określa się do 21 grudnia 2012 r. Wybrany w drodze postępowania przetargowego Wykonawca winien dostarczyć przed podpisaniem umowy szczegółowy harmonogram realizacji robót podlegający uzgodnieniu z Zamawiającym Zakres prac projektowych. Wszystkie prace projektowe muszą być wykonane przez osoby posiadające uprawnienia do projektowania bez ograniczeń, zgodnie z normami i przepisami prawa. Zakres prac projektowych obejmuje opracowanie projektów wykonawczych (technicznych) Zakres robót budowlanych. Wszystkie roboty budowlane muszą być wykonane, zgodnie ze sztuką, normami branżowymi i przepisami prawa, pod nadzorem uprawnionego kierownika. Szczegółowy zakres robót wynikać będzie z projektów wykonawczych przyłączy. Do obowiązków Wykonawcy należeć będzie: 3

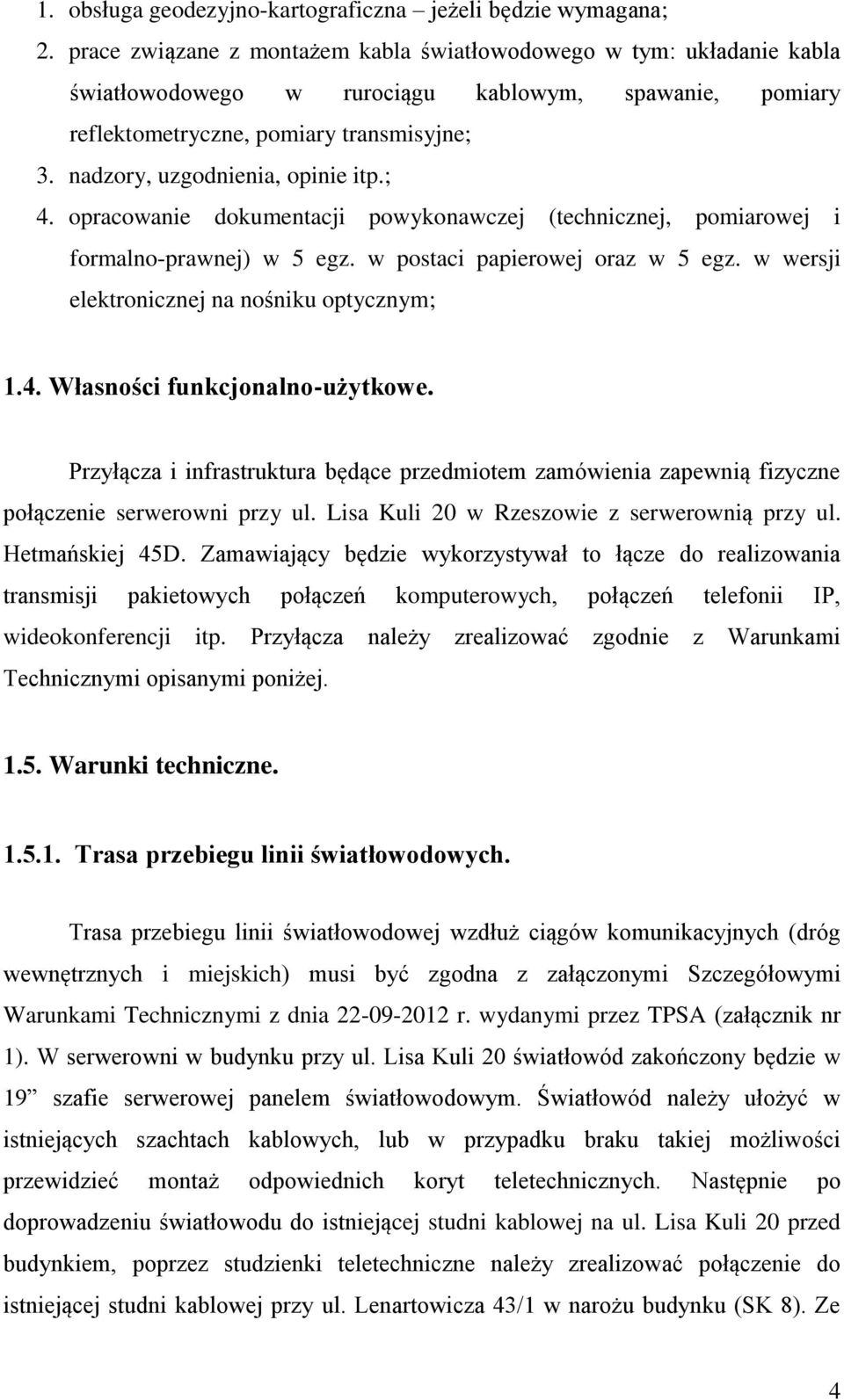

4 1. obsługa geodezyjno-kartograficzna jeżeli będzie wymagana; 2. prace związane z montażem kabla światłowodowego w tym: układanie kabla światłowodowego w rurociągu kablowym, spawanie, pomiary reflektometryczne, pomiary transmisyjne; 3. nadzory, uzgodnienia, opinie itp.; 4. opracowanie dokumentacji powykonawczej (technicznej, pomiarowej i formalno-prawnej) w 5 egz. w postaci papierowej oraz w 5 egz. w wersji elektronicznej na nośniku optycznym; 1.4. Własności funkcjonalno-użytkowe. Przyłącza i infrastruktura będące przedmiotem zamówienia zapewnią fizyczne połączenie serwerowni przy ul. Lisa Kuli 20 w Rzeszowie z serwerownią przy ul. Hetmańskiej 45D. Zamawiający będzie wykorzystywał to łącze do realizowania transmisji pakietowych połączeń komputerowych, połączeń telefonii IP, wideokonferencji itp. Przyłącza należy zrealizować zgodnie z Warunkami Technicznymi opisanymi poniżej Warunki techniczne Trasa przebiegu linii światłowodowych. Trasa przebiegu linii światłowodowej wzdłuż ciągów komunikacyjnych (dróg wewnętrznych i miejskich) musi być zgodna z załączonymi Szczegółowymi Warunkami Technicznymi z dnia r. wydanymi przez TPSA (załącznik nr 1). W serwerowni w budynku przy ul. Lisa Kuli 20 światłowód zakończony będzie w 19 szafie serwerowej panelem światłowodowym. Światłowód należy ułożyć w istniejących szachtach kablowych, lub w przypadku braku takiej możliwości przewidzieć montaż odpowiednich koryt teletechnicznych. Następnie po doprowadzeniu światłowodu do istniejącej studni kablowej na ul. Lisa Kuli 20 przed budynkiem, poprzez studzienki teletechniczne należy zrealizować połączenie do istniejącej studni kablowej przy ul. Lenartowicza 43/1 w narożu budynku (SK 8). Ze 4

5 studni SK 8 Zamawiający przewiduje wykorzystanie istniejącego przyłącza teletechnicznego poprzez studnie SK9 i SK 10 (załącznik nr 2), co należy uzgodnić z projektantem tego przyłącza tj. ST Architekci ul. Króla Augusta 25C w Rzeszowie. Następnie światłowód należy podłączyć do pomieszczenia serwerowni na 1 piętrze budynku, zakańczając go również w 19 szafie serwerowej panelem światłowodowym. Ze względu na trwające w tym budynku prace budowlane, w obecnej chwili wszystkie trasy kablowe są otwarte i jest miejsce na położenie tego światłowodu do samego pomieszczenia serwerowni Kabel światłowodowy Wymagania Włókna bez przesuniętej dyspersji z możliwością transmisji porcji sygnału powyżej 1360nm i poniżej 1530nm, jak również przy długości fali 1550nm. Specyfikacja włókien użytych w kablach światłowodowych musi być zgodna z wymogami standardów międzynarodowych IEC , rodzina specyfikacji B1.3, TIA-455 i ITU-T.G.652.C oraz G.652.D Specyfikacja tłumienia: 1310nm 1380nm- 1386nm 1550nm db/km db/km db/km Charakterystyka optyczna: Długość fali Jednostka Dyspersja Dyspersja chromatyczna ps/(nm.km) 5

6 Dyspersja chromatyczna ps/(nm.km) Średnica pola 1310 nm μm 9.2 ± 0.4 Średnica pola 1550nm μm 10.4 ± 0.8 Modowa dyspersja ps(km) -0.5 Wartość obowiązująca dla linku: polaryzacyjna 0.1 Wartość max dla pojedynczego włókna: 0.2 Długość fali odcięcia Nm 1260 Długość fali zerowej dyspersji Nm 1302 i 1324 Grupowy współczynnik załamania 1310 and 1550 nm Długości połączeń dla aplikacji: Parametr Jednostka Wartość Gigabit Ethernet 1000BASE-LX m Gigabit Ethernet 10GBASE-LR 1310 nm 10GBASE-ER 1550 nm 10GBASE-LX nm 10GBASE-LW 1310 nm 10GBASE-EW 1550 nm m m m m m m (w zakresie rozszerzonym)

7 Specyfikacja zmian parametrów ze wzglądu na temperaturę i wilgotność otoczenia: Parametr Jednostka Wartość Zależność temperaturowa (-60 0 C do C) db/km 0.05 Odporność na zmiany temperaturowe i wilgotności (-10 0 C do C, 4 do 98% wilgotności) db/km 0.05 Wymagania konstrukcyjne kabla: 1. Osłona nie może zawierać elementów metalowych 2. Parametry wytrzymałościowe na rozciąganie muszą zapewnić możliwość podwieszenia kabla na krótkich odcinkach (do 30m) bez konieczności instalacji linek nośnych 3. Zabezpieczenie przed gryzoniami w postaci prętów typu GRP 4. Osłona zewnętrzna odporna na promieniowanie UV dla odcinków kabli prowadzonych napowietrznie 5. Wzmocniona ochrona przed wilgocią i wodą 9/250/900 wypełniony żelem 6. Zakres temperatury pracy min C do C 7. Dla kabli o ilości włókien powyżej 24 wymaga się konstrukcji wielotubowej MINIMALNE WYMAGANIA DLA WŁÓKNA ŚWIATŁOWODOWEGO OS2 Opis: Światłowód jednomodowy z włóknami 9/125µm; Kategoria OS2 IEC i (palność) IEC (odporność na wilgoć) Zgodność z NES 713 (toksyczność), normami: IEC (odporność na kwaśne gazy), IEC 1034 część 2 (gęstość zadymienia) Konstrukcja: włókno 9/125µm w buforze 250 m w luźnej tubie 7

8 Właściwości mechaniczne: Parametry optyczne: Temperatura pracy ( C): Osłona zewnętrzna: Naprężenia Średnica Ciężar Liczba podczas zewnętrzna (nom. włókien/tub instalacji (mm) kg/km) (N) Min. promień Odporność zgięcia na podczas ściskanie instalacji (mm) 24/ Tłumienie Tłumienie 1310nm 1550nm (db/km) (db/km) Długość fali odcięcia (nm) < 0,33 < 0,21 < do +60 GRP, kolor czarny 2. Wytyczne dla wykonawcy w przypadku budowy kanalizacji i tras kablowych 2.1. Wymagane materiały 1. kabel światłowodowy zgodny ze specyfikacją. 2. kable światłowodowe stacyjne, jednowłóknowe typu SC/APC patchcord. 3. złącza światłowodowe rozłączalne SC/APC. 4. adaptery światłowodowe SC/APC. 5. patchcord światłowodowy o długości 2 m w ilości 10 sztuk zakończony złączami SC/APC z jednej strony i LC PC ze strony drugiej. 6. patchcord światłowodowy o długości 5 m w ilości 5 sztuk zakończony złączami SC/APC z jednej strony i LC PC ze strony drugiej. 7. wszystkie elementy toru transmisyjnego (kable, złącza, adaptery połączeniowe) oraz elementy posiadające wpływ na ułożenie włókien lub kabli światłowodowych (panele krosowe z wewnętrznym wyposażeniem, dukty i 8

9 kanały kablowe, przełącznice, mufy i inne) mają być oznaczone nazwą lub znakiem firmowym tego samego producenta. Dodatkowo pochodzenie tych produktów należy potwierdzić przez oświadczenie ze strony producenta (deklarację pochodzenia i zgodności z normami). 3. Panel światłowodowy 3.1. Wymagania dla panela światłowodowego Wszystkie włókna oraz gniazda na panelach OF powinny zostać oznaczone numerycznie, informacja o miejscu terminowania każdego włókna (numer gniazda) musi znaleźć się w dokumentacji powykonawczej. 2. Zamawiający wymaga aby wszystkie włókna zostały zakończone na urządzeniach dostarczonych w ramach tego postępowania (przełącznice), za pomocą złączy SC/APC. 3. Panel krosowy o konstrukcji kątowej z płytą czołową cofniętą względem płaszczyzny montażu w stelażu powinien posiadać wysuwaną, metalową i blokowaną szufladę, w celu umożliwienia łatwego dostępu przy montażu kaset i ewentualnej rekonfiguracji połączeń w komfortowej odległości od szafy kablowej. 4. Mechanizm zamykania szuflady ma być zatrzaskowy, nie powodujący konieczności posiadania żadnych narzędzi do otwarcia panela i wysunięcia szuflady montażowej. Panel ma zapewnić zamontowanie 4 oddzielnych modułów Quick-Fit (zakończenie maksymalnie dla 96 włókien światłowodowych) z możliwością wprowadzenia, co najmniej 8 kabli światłowodowych. Moduły mają być zgrupowane w 4 sekcje po 6 gniazd, przy czym każdy port ma mieć możliwość oddzielnego opisu i oznaczenia poprzez system kolorowych ikon. 5. Panel standardowo ma być wyposażony w elementy zapasu włókna (prowadnice krzyżaki), dławiki do wprowadzania i utrzymania kabli. Adaptery mają posiadać ceramiczny element dopasowujący. 9

10 Rys. Panel typu Quick-Fit Hi-D na 4 moduły zatrzaskowe, 1U Rys. Moduł zatrzaskowy typu Quick-Fit 6xSC/APC DPX OS2 4. Pomiary 1. Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. Ze względu na bardzo szerokie przeznaczenie traktów światłowodowych pomiary należy wykonać za pomocą metod opisanych w EN50346 i porównać z limitami parametrów wyspecyfikowanych w EN oraz pomiary należy wykonać za pomocą metod opisanych w EN Wymagania gwarancyjne 1. Wszystkie elementy pasywne toru światłowodowego mają pochodzić od jednego producenta, zapewniając tym samym nie tylko większe zapasy transmisyjne i dopasowanie wzajemne wszystkich elementów, ale także jedno źródło dostaw. 2. Wszystkie elementy pasywne wchodzące w skład toru światłowodowego mają być objęta jednolitą, spójną 25-letnią gwarancją systemową producenta, obejmującą całą część światłowodową wraz z kablami krosowymi, pigtailami i innymi elementami dodatkowymi, np. szafami kablowymi i mufami. Gwarancja ma być udzielona przez producenta bezpośrednio klientowi 10

11 końcowemu. Podstawą gwarancji ma być udzielone przez producenta okablowania zapewnienie właściwych parametrów przez 25 następnych lat wliczając w to również gwarancję materiałową. Program gwarancyjny ma zapewnić spełnienie wymagań parametrów elektrycznych i transmisyjnych, określonych w aktualnie obowiązujących normach ISO/IEC oraz EN :2008 całości zainstalowanego systemu niezależnie od obecnych i przyszłych aplikacji. Gwarancja dotyczyć ma zgodności z normami, czyli obejmować parametry transmisyjne, a nie dotyczy aplikacji (nie jest ważne, jakie protokoły będą przesyłane danym systemem). Użytkownicy nie muszą określać aplikacji, dla których ma zostać zbudowany system okablowania, co więcej nie ma potrzeby odnawiania gwarancji przy zmianie aplikacji. 25-letnia gwarancja systemowa to bezpłatna usługa serwisowa oferowana użytkownikowi końcowemu (zamawiającemu) przez producenta okablowania. 3. Okres gwarancji liczony jest od dnia, w którym podpisano protokół końcowego odbioru prac. 4. W celu uzyskania tego rodzaju gwarancji cały system musi być zainstalowany przez firmę instalacyjną posiadającą odpowiednie uprawnienia. 6. Normy branżowe. Przedmiot zamówienia należy wykonać z uwzględnieniem wymagań określonych w normach branżowych. Poniżej wykaz norm zakładowych TP S.A. a) Instrukcja T-01 - Odbiór i utrzymanie kablowych linii telekomunikacyjnych; b) ZN-96/TPSA Linie optotelekomunikacyjne. Ogólne wymagania techniczne; c) ZN-96/TPSA Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne; d) ZN-96/TPSA Kable optotelekomunikacyjne jednomodowe dalekosiężne. Wymagania i badania; e) ZN-96/TPSA Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania; 11

12 f) ZN-96/TPSA Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania; g) ZN-96/TPSA Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania; h) ZN-96/TPSA Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania; i) ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne; j) ZN-96/TPSA Kanalizacja kablowa pierwotna. Wymagania i badania; k) ZN-96/TPSA Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania; l) ZN-96/TPSA Rury z polichlorku winylu (RPCW). Wymagania i badania; m) ZN-96/TPSA Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania; n) ZN-96/TPSA Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania; o) ZN-96/TPSA Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania; p) ZN-96/TPSA Rury trudnopalne (RHDPEt). Wymagania i badania; q) ZN-96/TPSA Złączki rur kanalizacji kablowej. Wymagania i badania; r) ZN-96/TPSA Uszczelki końców rur kanalizacji kablowej. Wymagania i badania; s) ZN-96/TPSA Przywieszka identyfikacyjna. Wymagania i badania; t) ZN-96/TPSA Studnie kablowe. Wymagania i badania; u) ZN-96/TPSA Zasobnik złączowy. Wymagania i badania; v) ZN-96/TPSA Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania; w) ZN-96/TPSA Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania; 12

13 Załączniki. 1. Załącznik nr 1 Warunki techniczne TPSA 2. Załącznik nr 2 Schemat połączeń SK9-SK10 13
