SBS2007 NTT BETACOM ver.1.1. INSTALACJA PRACOWNI w SKOŁACH PONADPODSTAWOWYCH I PONADGIMNAZJALNYCH (DUśA PRACOWNIA)

Transkrypt

1 SBS2007 NTT BETACOM ver.1.1. INSTALACJA PRACOWNI w SKOŁACH PONADPODSTAWOWYCH I PONADGIMNAZJALNYCH (DUśA PRACOWNIA)

2 Przygotowanie do integracji : Płyty potrzebne do integracji: Serwer NTT mała pracownia 3XDVD sbs2007_ntt_m_dvd1 płyta bootowalna z zaszytym obrazem do serwera sbs2007_ntt_m_dvd2 dalsza część obrazu do serwera. sbs2007_ntt_m_dvd3 dalsza część obrazu do serwera Komputer 1XDVD (opcjonalnie) stacja_sbs2007_ntt płyta bootowalna z zaszytym uniwersalnym obrazem wszystkich komputerów NTT Instalacja sprzętu : 1. Instalacja Switch a w szafie Krosowniczej podłączenie switch do prądu podłączenie krótkimi kablami sieciowymi patchpanel zamontowany w szafce ze switchem (proponuje odpowiednio gniazdo 1 z patchpanelu do gniazda 1 w switchu) 1.3. UWAGA: Bardzo waŝne jest odpowiednie ułoŝenie kabli (patchcord ów) szafka musi się zamykać bez problemów ( przykład na zdjęciu).

3 3. Instalacja serwera z obrazu (czas trwania około 20 min) 3.1 przygotowanie biosu serwera do odtworzenia obrazu 3.2 podczas bootowania wchodzimy do biosu klawisz DELETE WYŁĄCZYĆ W BIOSIE kontroler RAID SATA RAID DISABLED SATA AHCI DISABLED!!!!!!UWAGA JEśELI TEGO NIE ZROBIMY NIE ODTWORZY SIĘ OBRAZ!!!!!!! Ze względu na to Ŝe obraz był szykowany wcześniej niŝ instalacje z nieaktywnym kluczem proponuje ustawić teŝ datę w biosie serwera po między a 13,06,2007, poniewaŝ po odtworzeniu z datą późniejszą niŝ 13,06,2007 nie będzie trzeba dzwonić do MS Ŝeby aktywować klucz. ZAPISAĆ ZMIANY I WYJŚĆ Z BIOSU - KLAWISZ F wkładamy płytę sbs2007_ntt_d_dvd1 3.4 po około 1 min. system zapyta czy na pewno chcesz odtworzyć z obrazu serwer naleŝy w ciągu 30s wybrać odpowiedź TAK. (Po 30s. system przejdzie do wiersza poleceń. Aby ponownie rozpocząć instalację naleŝy zrestartować serwer)

4 3.5 po kilku minutach system poprosi o włoŝenie kolejnej płyty (sbs2007_ntt_d_dvd2)- poczekać aŝ dioda z napędu przestanie migać, wyjąć płytę i włoŝyć kolejną po około 15sekundach wcisnąć ENTER lub wybrać myszką OK. - tą czynność powtórzyć dla kolejnych płyt. 3.6 Po zakończeniu odtwarzania serwer przejdzie do linii poleceń, wyjmij płytę i 3.7 restartuj serwer 4.Konfiguracja serwera po odtworzeniu systemu z obrazu włączyć w biosie Kontroler RAID ADAPTEC podczas bootowania wchodzimy do biosu klawisz DELETE SATA RAID ENABLED SATA AHCI ADAPTEC ZAPISAĆ ZMIANY I WYJŚĆ Z BIOSU - KLAWISZ F10 Ze wzglegdu na to Ŝe standartowo dyski pracują w Raidzie1 i w systemie nie będzie widać drugiego dysku naleŝy zapytać opiekuna pracowni czy chce dyski pozostawić w tej konfiguracji, czy go wyłączyć i będą w systemie widoczne 2 oddzielne dyski.

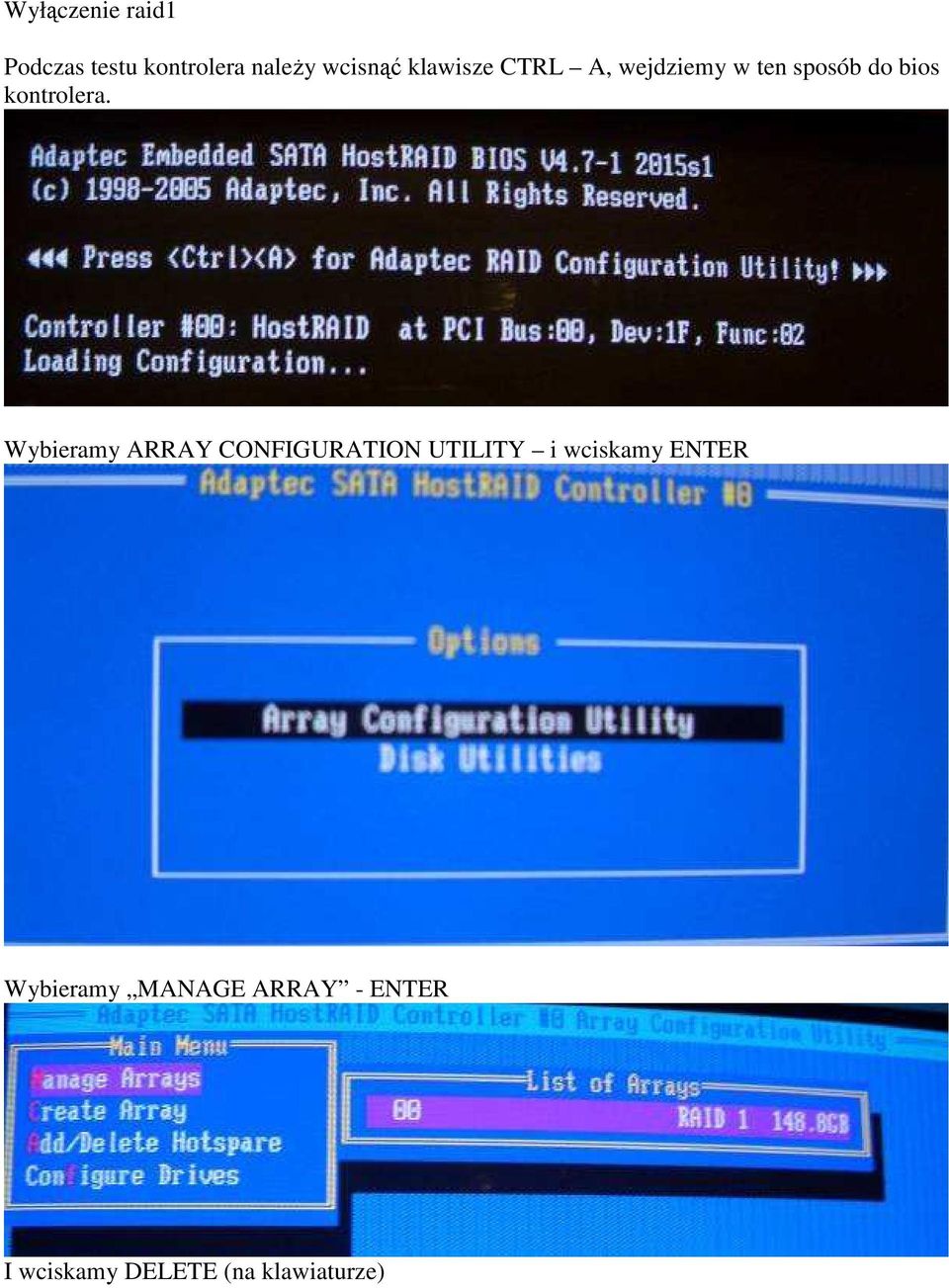

5 Wyłączenie raid1 Podczas testu kontrolera naleŝy wcisnąć klawisze CTRL A, wejdziemy w ten sposób do bios kontrolera. Wybieramy ARRAY CONFIGURATION UTILITY i wciskamy ENTER Wybieramy MANAGE ARRAY - ENTER I wciskamy DELETE (na klawiaturze)

6 WYBIERAMY DELETE i wciskamy ENTER Wciskamy na klawiaturze Y

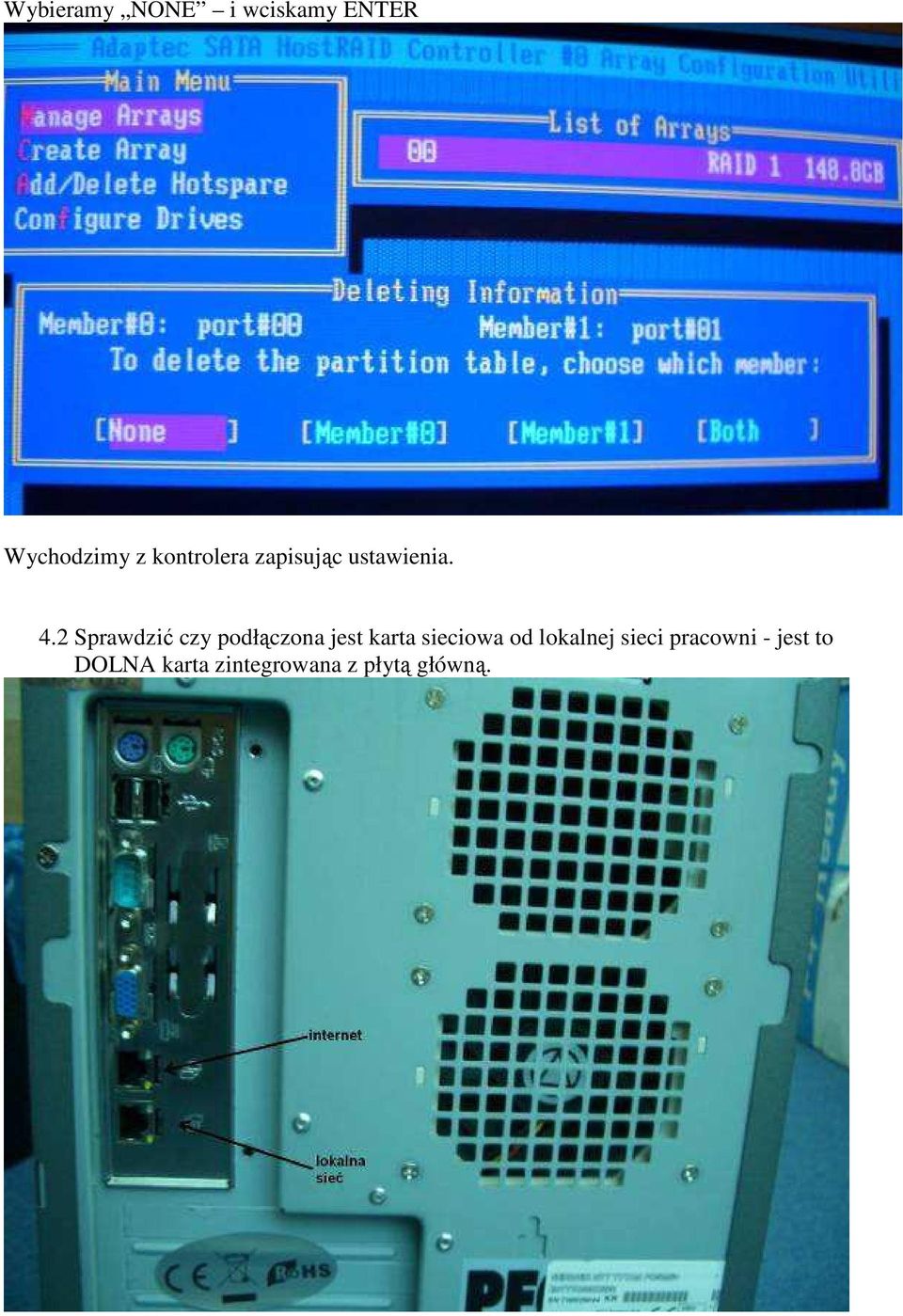

7 Wybieramy NONE i wciskamy ENTER Wychodzimy z kontrolera zapisując ustawienia. 4.2 Sprawdzić czy podłączona jest karta sieciowa od lokalnej sieci pracowni - jest to DOLNA karta zintegrowana z płytą główną.

8 4.3.właczyć serwer 4.4.przed zalogowaniem pojawi się okno MenadŜera sterowania usługami naleŝy kliknąć OK. (nie startuje jedna z usług poniewaŝ nie zmienione są litery partycji) 4.5.logujemy się na konto administratora: login Administrator, hasło zaq1@wsx. 4.6.System poprosi o restart naleŝy to anulować ( restart wykonamy później) 4.7.po zalogowaniu naleŝy uruchomić skrypt 01_start.cdm (skrót znajduje się na pulpicie) pojawi się okienko z prośbą wpisania nazwy szkoły: proszę wpisać nazwę szkoły i kliknąć OK. 4.8.!!!!!!!!!!!!!Po zakończeniu skryptu naleŝy w Moim Komputerze sprawdzić czy dysk RIS ma literę R, dysk data literę O, jeśli nie - ręcznie zmienić mój komputer zarządzanie- zarządzanie dyskami. 4.9.WAZNE RIS musi być R, data musi być O!!!!!!!!!!!!!!!!!!! bez poprawnego przypisania liter partycjom serwer nie będzie poprawnie działał (np. instalacja z RIS itd.) potem naleŝy zrestartować serwer. 5. Konfiguracja połączenia z Internetem. 5.3.Domyślna konfiguracja serwera do połączeń internetowych jest juŝ ustawiona: 5.4.karta przeznaczona do podłacznia Internetu jest to górna karta sieciowa zintegrowana z płytą główną Ip karty sieciowej INTERNET DHCP DNS (TPSA) DNS (TPSA) 5.6.JEśELI W SZKOLE JEST DHCP ALE DNS Y NIE DZIAŁAJĄ NALEśY WYKONAĆ PROCEDURĘ IV.3_zmiana IP Internet ZMIENIAJĄC DANE PREFEFOWANY DNS I ALTERNATYWNY DNS (W PUNKCIE 8) resztę pozostawiamy bez zmian lub klikamy dalej. 5.7.JeŜeli w szkole usługodawca internetowy lub router nie przydziela adresu z DHCP naleŝy przeprowadzić procedurę IV.3_zmiana IP Internet. 5.8.W skrajnych przypadkach, moŝe być wymagana zmiana głównego adresu IP serwera ( ) na inny procedura IV 4 zmiana adresacji (taka sytuacja jest gdy dostawca usług internetowych pracuje w tej samej podsieci ( nie powinno tak się zdarzyć). 5.9.JeŜeli w szkole łączymy się za pomocą modemu, naleŝy zainstalować sterownik modem (jeŝeli system nie wykryje go automatycznie to instalujemy dostarczony przez producenta) i wykonać procedurę Zmiana IP Internet zaznaczając w punkcie 5 typ połączenia na TELEFONICZNE JeŜeli szkoła nie posiada podłączenia do Internetu i nie ma moŝliwości podłączenia do linii telefonicznej, naleŝy w wewnętrznej procedurze odbioru w punktach wymagających podłączenia do Internetu wpisać w uwagach brak Internetu

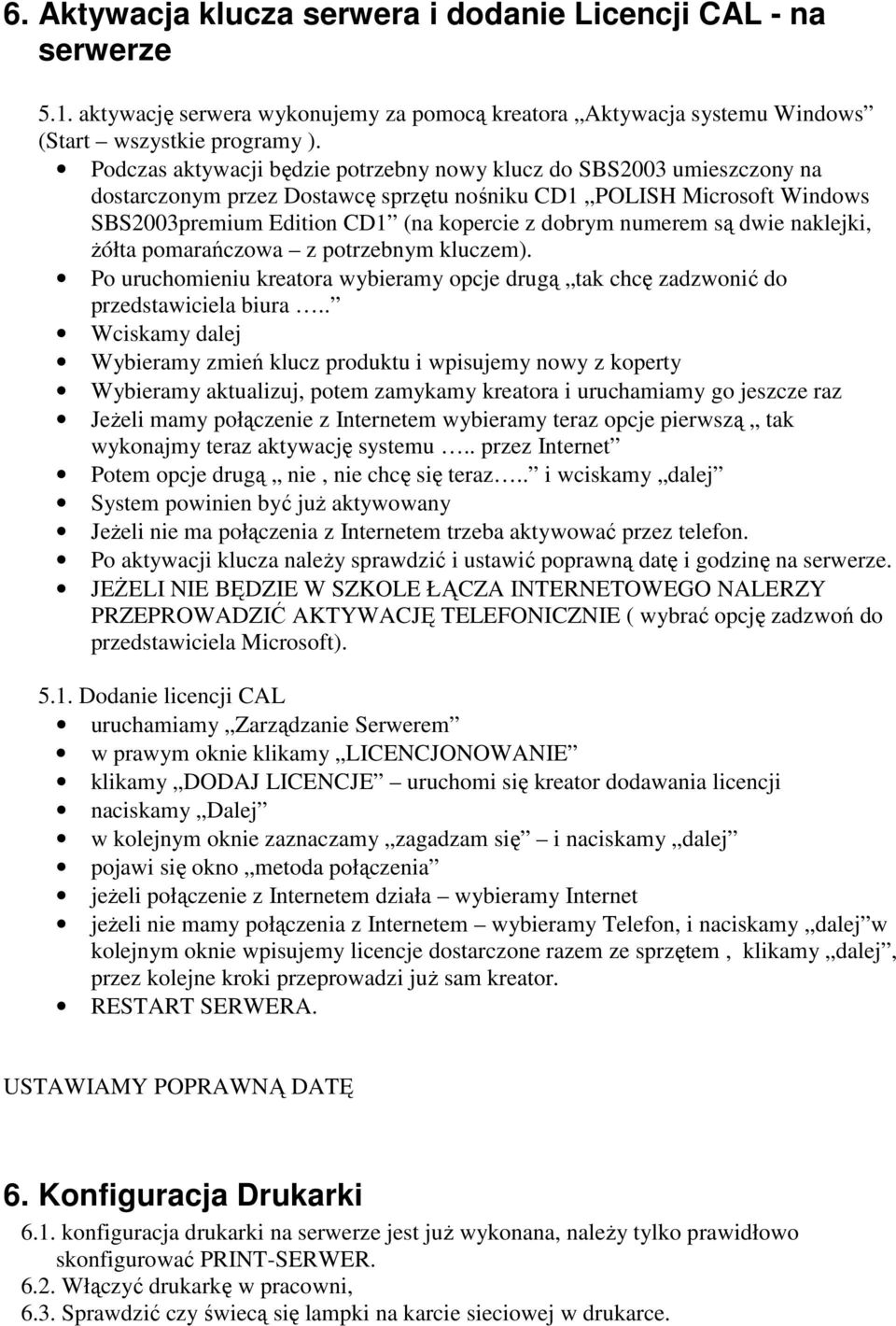

9 6. Aktywacja klucza serwera i dodanie Licencji CAL - na serwerze 5.1. aktywację serwera wykonujemy za pomocą kreatora Aktywacja systemu Windows (Start wszystkie programy ). Podczas aktywacji będzie potrzebny nowy klucz do SBS2003 umieszczony na dostarczonym przez Dostawcę sprzętu nośniku CD1 POLISH Microsoft Windows SBS2003premium Edition CD1 (na kopercie z dobrym numerem są dwie naklejki, Ŝółta pomarańczowa z potrzebnym kluczem). Po uruchomieniu kreatora wybieramy opcje drugą tak chcę zadzwonić do przedstawiciela biura.. Wciskamy dalej Wybieramy zmień klucz produktu i wpisujemy nowy z koperty Wybieramy aktualizuj, potem zamykamy kreatora i uruchamiamy go jeszcze raz JeŜeli mamy połączenie z Internetem wybieramy teraz opcje pierwszą tak wykonajmy teraz aktywację systemu.. przez Internet Potem opcje drugą nie, nie chcę się teraz.. i wciskamy dalej System powinien być juŝ aktywowany JeŜeli nie ma połączenia z Internetem trzeba aktywować przez telefon. Po aktywacji klucza naleŝy sprawdzić i ustawić poprawną datę i godzinę na serwerze. JEśELI NIE BĘDZIE W SZKOLE ŁĄCZA INTERNETOWEGO NALERZY PRZEPROWADZIĆ AKTYWACJĘ TELEFONICZNIE ( wybrać opcję zadzwoń do przedstawiciela Microsoft) Dodanie licencji CAL uruchamiamy Zarządzanie Serwerem w prawym oknie klikamy LICENCJONOWANIE klikamy DODAJ LICENCJE uruchomi się kreator dodawania licencji naciskamy Dalej w kolejnym oknie zaznaczamy zagadzam się i naciskamy dalej pojawi się okno metoda połączenia jeŝeli połączenie z Internetem działa wybieramy Internet jeŝeli nie mamy połączenia z Internetem wybieramy Telefon, i naciskamy dalej w kolejnym oknie wpisujemy licencje dostarczone razem ze sprzętem, klikamy dalej, przez kolejne kroki przeprowadzi juŝ sam kreator. RESTART SERWERA. USTAWIAMY POPRAWNĄ DATĘ 6. Konfiguracja Drukarki 6.1. konfiguracja drukarki na serwerze jest juŝ wykonana, naleŝy tylko prawidłowo skonfigurować PRINT-SERWER Włączyć drukarkę w pracowni, 6.3. Sprawdzić czy świecą się lampki na karcie sieciowej w drukarce.

10 Uwaga. JeŜeli w pracowni został zmieniony główny adres IP na inny, naleŝy przed wykonaniem kolejnych przeprowadzić czynności z procedury zmiana IP drukarki Postępować według poniŝszych kroków: Krok1. Włączyć aplikację SETIP. Menu Start Samsung Network Printer Utilites SET IP SetIp

11 W oknie SET IP naleŝy wcisnąć przycisk ODŚWIEś (jak na rysunku) JeŜeli drukarka nie zostanie znaleziona przejdź do punktu 6.4. Następnie przycisnąć przycisk konfiguracja (jak na rysunku)

12 PoniŜsze ustawienia dotyczą pracowni w której nie zostało zmienione główne Ip serwera. Adres IP: Maska Podsieci: Brama domyślna: Następnie wcisnąć konfiguracja W oknie za zapytaniem czy na pewno chcesz aktualizować parametr drukarki wciskamy OK. W oknie poprawnie uaktualniono.. wciskamy OK. Po zakończeniu konfiguracji zamykamy okno SETIP przyciskiem zakończ jeŝeli drukarka nie zostanie odnaleziona przez aplikację SET IP naleŝy znaleźć ją ręcznie sprawdzić czy drukarka jest podłączona do sieci wewnętrznej pracowni 6.6. sprawdzić czy świecą się lampki na karcie sieciowej drukarki (printserwerze) do ręcznej instalacji będzie potrzebny MAC Address drukarki w tym celu naleŝy wydrukować z drukarki ustawienia printserwera wcisnąć na drukarce pomarańczowy przycisk i po 10 sekundach puścić. JeŜeli przytrzymamy krócej niŝ 10 sekund zostanie wydrukowana stona demo drukarki Wydruk powinien wyglądać jak poniŝej: na zdjęciu

13

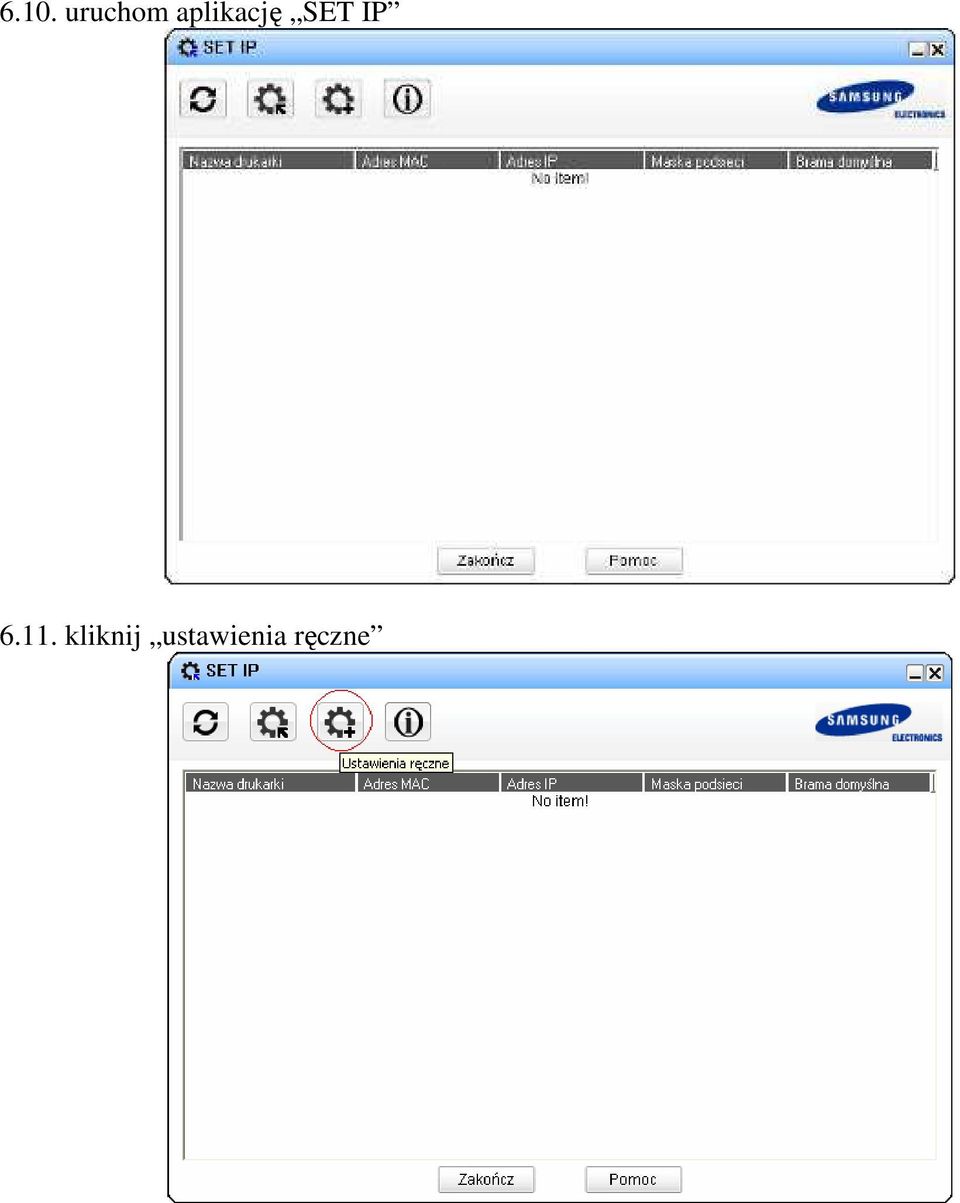

14 6.10. uruchom aplikację SET IP kliknij ustawienia ręczne

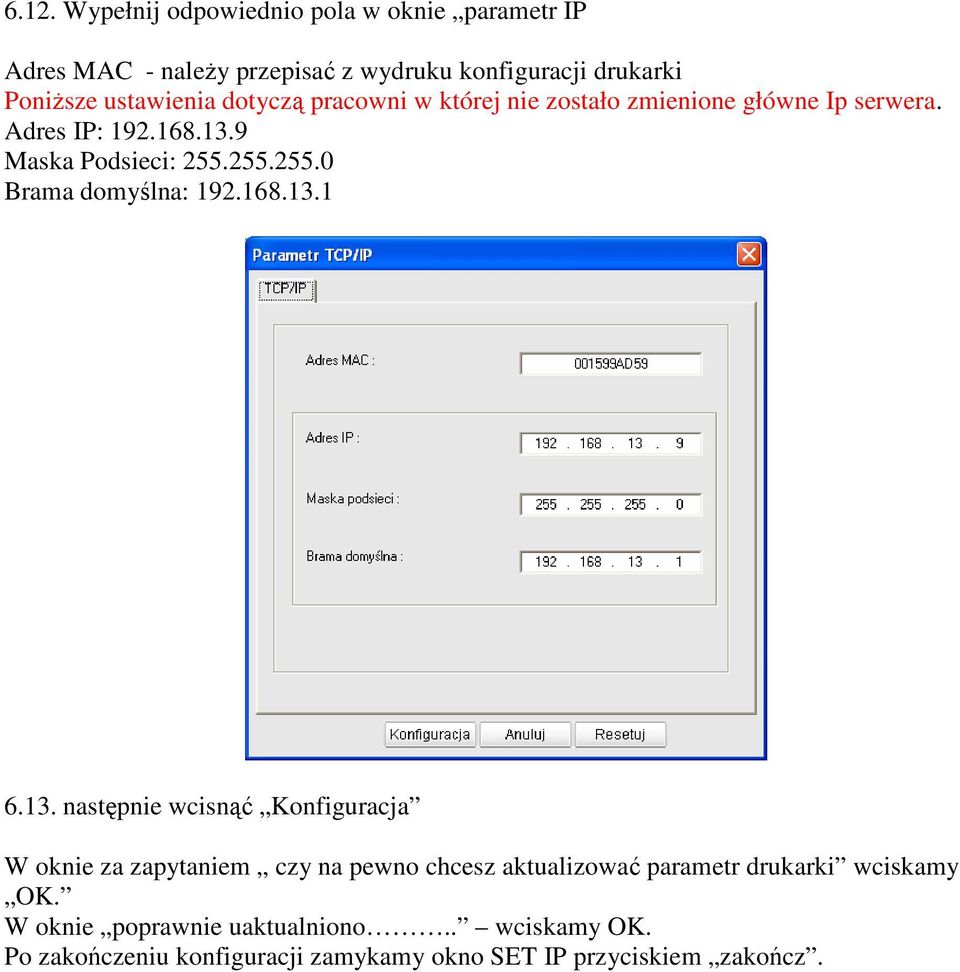

15 6.12. Wypełnij odpowiednio pola w oknie parametr IP Adres MAC - naleŝy przepisać z wydruku konfiguracji drukarki PoniŜsze ustawienia dotyczą pracowni w której nie zostało zmienione główne Ip serwera. Adres IP: Maska Podsieci: Brama domyślna: następnie wcisnąć Konfiguracja W oknie za zapytaniem czy na pewno chcesz aktualizować parametr drukarki wciskamy OK. W oknie poprawnie uaktualniono.. wciskamy OK. Po zakończeniu konfiguracji zamykamy okno SET IP przyciskiem zakończ.

16 7. Instalacja Stacji Roboczych z serwera (RIS) (czas trwania około 40 min/komputer) Przed rozpoczęciem instalacji stacji poprzez RIS!!!!!NALEśY!!!!!! sprawdzić czy zainstalowany jest na serwrze ARCAVIR (antywirus) a. JeŜeli tak naleŝy wyłączyć monitor Arcavir (patrz AD.A - poniŝej) b. JeŜeli nie przystępujemy do zdalnej instalacji. (szara ikona ArcaVir koło zagarka) AD.A Dezaktywacja monitora ARCAVIR. Monitor Arcavir uniemozliwia zainstalowanie stacji roboczych za pomocą RIS (instalacja z serwera) Aby dezaktywować monitor naleŝy kliknąć prawym przyciskiem myszki czerwoną ikonę ArcaVir (koło zegarka) aby wywołać menu. Kliknąć lewym przyciskiem myszy DEZAKTYWACJA MONITORA ODJAWIA SIĘ TO ZNIKNIĘCIEM MENU MONITORA I ZMIANY KOLORU IKONY ARCAVIR NA SZARY TERAZ MOśNA PRZYSTĄPIĆ DO INSTALACJI Z RIS Konfiguracja Bios u na stacjach. wyłaczanie automatycznego bootowania z sieci LAN. 7.2.podczas bootowania komputera wciskamy klawisz SHIFT-F10 W kolejnym oknie ustawiamy pozycję BOOT Order - INT 18H - ustawienie to powoduje wyłaczenie bootowania PXE jako domyślnego, a kolejność bootowania zalerzy od ustawień w biosie.

17 Wciskamy F4. po wyjściu z menu naleŝy WYŁĄCZYĆ komputer właczyć komputer Podczas uruchamiania komputera wciskać klawisz F w oknie Boot Menu wybrać LAN

18 7.6. W oknie Windows BOOT Manager wybieramy Usługi Instalacji Zdalnej 7.7. W oknie Witamy w instalatorze.. wciskamy ENTER

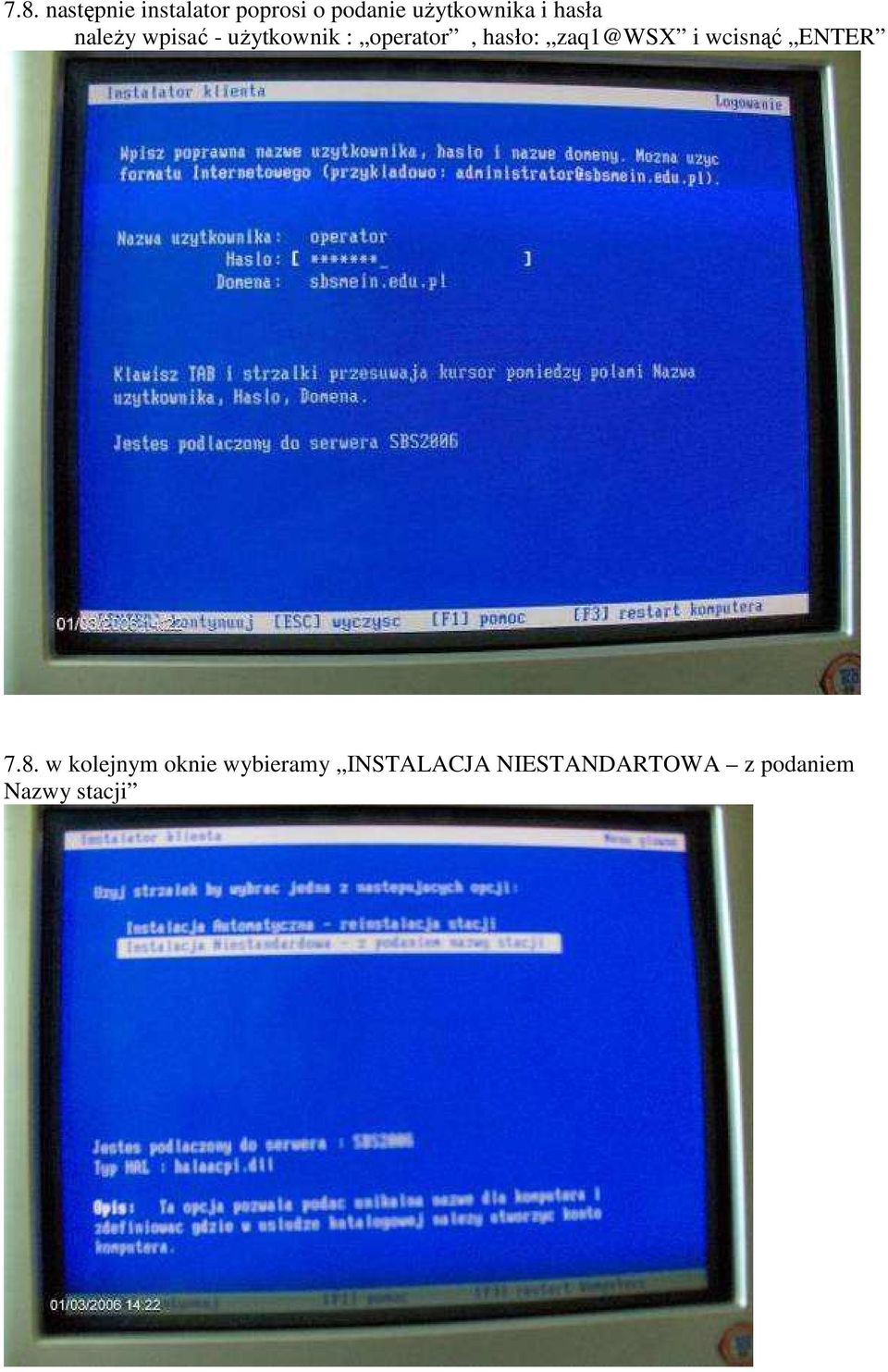

19 7.8. następnie instalator poprosi o podanie uŝytkownika i hasła naleŝy wpisać - uŝytkownik : operator, hasło: zaq1@wsx i wcisnąć ENTER 7.8. w kolejnym oknie wybieramy INSTALACJA NIESTANDARTOWA z podaniem Nazwy stacji

20 7.9. W kolejnym oknie wpisujemy nazwę stacji. UWAGA: NAZWY STACJI Pracownia - stacja01, stacja02..stacja21 - dla tych stacji zostanie automatycznie przydzielona drukarka druk_a ( z IP postawić tą drukarkę w pracowni) SALA MCI (zwykle biblioteka) mci01, mci02..mci14 - dla tych stacji zostanie automatycznie przydzielona drukarka druk_b ( z IP postawić tą drukarkę w Sali MCI (zwykle bibliotece)) w innym przypadku nie zostanie automatycznie zainstalowana drukarka!!!!!!!!!!!!!!!!!!!!!! w kolejnych oknach wciskamy ENTER wybierająć instalację WINXP BETACOM konfiguracja stacji po instalacji po zainstalowaniu pierwsze logowanie na: uŝytkownik : administrator, hasło: zaq1@wsx zaloguj do : SBSMEN mimo wyskakiwania błędów nic nie robić - nastąpi samoczynny restart stacji kolejne logowanie na konto uŝytkownik : administrator, hasło: zaq1@wsx zaloguj do : SBSMEIN Komputer uczniowski (bez skanera) jest gotowa do pracy w komputerze Nauczyciela naleŝy zainstalować z płyt dostarczonych od producenta skanera. Oprogramowanie do skanowania (ustawienia domyślne).

21 8. instalacja z obrazu : (czas trwania około max10min/stację) 8.1.podczas bootowania komputera wciskamy klawisz F12 gdy pojawi się okno wyboru napędu : wkładamy płytę stacja_sbs2007_ntt wybieramy napęd CDROM i wciskamy ENTER po zakończeniu odtwarzania stacja przejdzie do linii poleceń, wyjmij płytę i zrestartuj komputer. Przy pierwszym uruchomieniu komputera naleŝy podać nazwę komputera UWAGA: NAZWY STACJI PRACOWNIA - stacja01, stacja02..stacja21 - dla tych stacji zostanie automatycznie przydzielona drukarka druk_a ( z IP postawić tą drukarkę w pracowni) SALA MCI (zwykle biblioteka) mci01, mci02..mci14 - dla tych stacji zostanie automatycznie przydzielona drukarka druk_b ( z IP postawić tą drukarkę w Sali MCI (zwykle bibliotece)) w innym przypadku nie zostanie automatycznie zainstalowana drukarka!!!!!!!!!!!!!!! UWAGA 2 : NAZEWNICTWO STACJI ROBOCZYCH MUSI BYĆ PRAWIDŁOWE 9. Instalacja Laptopa 9.1. rozpakować laptopa, zainstalować baterię, podłączyć zasilacz WŁACZYĆ 9.3. uruchomi się przeinstalowany system zmieniamy nazwę komputera na LAPTOP. 9.5.Instalujemy aplikację NERO z płyty dostarczonej przez producenta nero dodajemy Laptopa do domeny 9.7. po restarcie naleŝy sprawdzić czy zainstalował się klient ISA, jeŝeli nie naleŝy wykonać poniŝszą czynność 9.8. START URUCHOM - clientapps\isaclient\ i uruchomić isacli.cmd 10. podłaczamy projektor do laptopa ustawiamy polskie menu. przystępujemy do odbioru pracowni. Powodzenia.
