Przed rozpoczęciem operacji rozbudowy, konieczne jest potwierdzenie przez lokalnego administratora: - wykonania kopii bezpieczeństwa danych znajdujących się na macierzy - możliwość wyłączenia

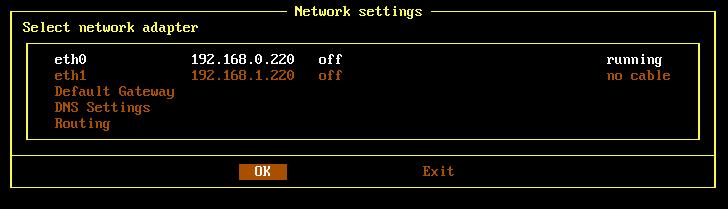

1 Przed rozpoczęciem operacji rozbudowy, konieczne jest potwierdzenie przez lokalnego administratora: - wykonania kopii bezpieczeństwa danych znajdujących się na macierzy - możliwość wyłączenia macierzy Na monitorze powinniśmy zobaczyć konsolę OPEN-E Zapisujemy ustawienia IP kart sieciowych, naciskamy [Lewy Ctrl]+[Lewy Alt]+[n] Zapisujemy Adres IP dla aktywnego połączenia na kartce [ jeśli jest więcej niż jedno połączenie aktywne proszę zapisać wszystkie adresy zachowując kolejność eth0, eth1,.] maskę podsieci proszę spisać z poprzedniego ekranu też dla każdego adresu. Strona 1 z 15

obecnie zajmowane dyski] Uruchamiamy macierz, podczas rozruchu naciskamy kombinację klawiszy

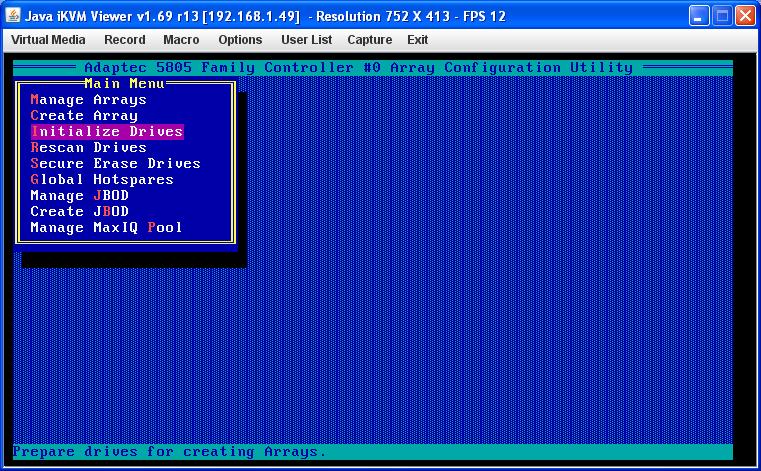

2 Po spisaniu adresów IP i maski podsieci, w celu wyłączenia macierzy naciskamy [Lewy Ctrl]+[Lewy Alt]+[s] Instalujemy dyski w kieszeniach HOT- SWAP 2 i 3 [0 i 1 zajęte przez obecnie zajmowane dyski] Uruchamiamy macierz, podczas rozruchu naciskamy kombinację klawiszy [Ctrl]+[A] Wybieramy opcję Array Configuration Utillity Wybieramy opcje Initialize Drives Strona 2 z 15

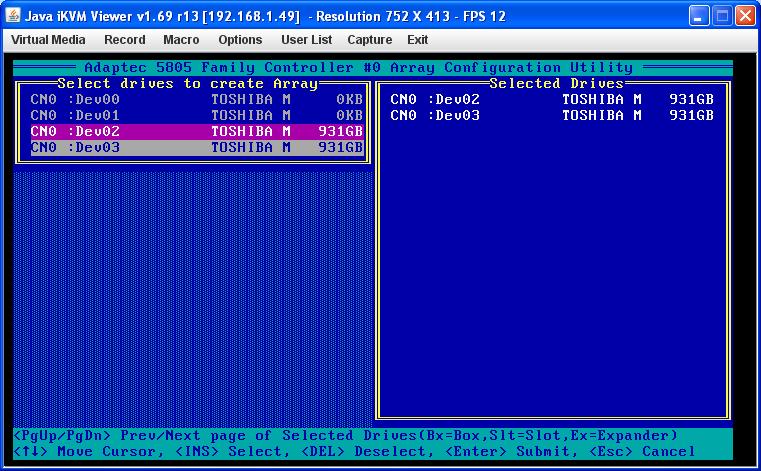

3 UWAGA! Zaznaczamy tylko i wyłącznie Dev02 naciskamy [SPACJA] oraz Dev03 naciskamy [SPACJA] W okienku Selected Drivers, są widoczne tylko dwa dyski Dev02 i Dev03 Naciskamy [ENTER] Potwierdzamy [y] [ENTER] Wybieramy z meny pozycję Create Array [ENTER] Strona 3 z 15

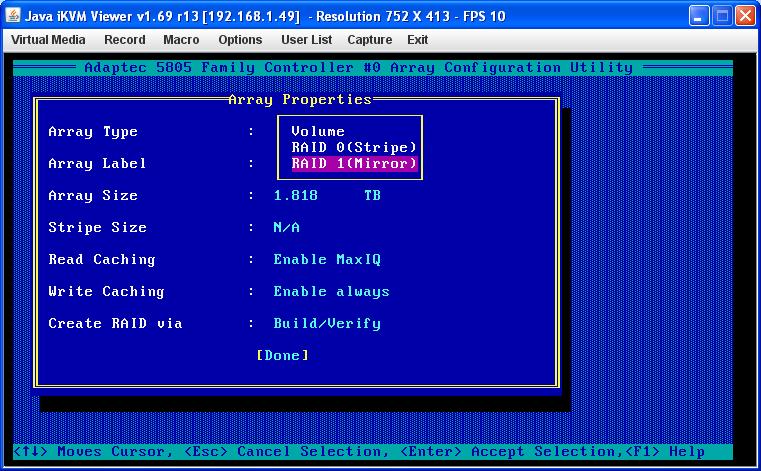

4 Zaznaczamy dostępne dwa nowe dyski [SPACJA] W okienku Selected Drivers, są widoczne tylko dwa dyski Dev02 i Dev03 Naciskamy [ENTER] Wybieramy poziom RAID 1 [MIRROR] Strona 4 z 15

5 Wpisujemy w Array Label : OPEN_E W pozycji Array Size trzeba wpisać 2, pojemność w GB Read Caching : Enable Write Caching : Disable Zatwierdzamy [Done] Wybieramy z meny pozycję Create Array [ENTER] Strona 5 z 15

6 Zaznaczamy dostępne dwa nowe dyski [SPACJA] W okienku Selected Drivers, są widoczne tylko dwa dyski Dev02 i Dev03 Naciskamy [ENTER] Wybieramy poziom RAID 1 [MIRROR] Strona 6 z 15

7 Wpisujemy w Array Label : MS2 W pozycji Array Size powinno być widoczne około 1800 GB Read Caching : Enable Write Caching : Enable always Zatwierdzamy [Done] Dla kontroli wchodzimy do Manage Arrays powinny być widoczne trzy RAID 1 [00 ; 01 ; 02] Strona 7 z 15

8 Zaznaczamy [podświetlamy] OPEN-E, naciskamy [Ctrl]+[B] Na liście jako pierwsza pozycja powinna być widoczna 00 OPEN-E [ESC] wycofujemy się z bios kontroler, zatwierdzając zmiany. Następuje automatyczny reset maszyny. Strona 8 z 15

9 Z komputera z przeglądarką www, znajdującego się w tej samej podsieci co macierz logujemy się przez interfejs Web do maszyny. Strona 9 z 15

10 Po uzyskaniu dostępu w zakładce CONFIGURATION -> volume manager -> vol.groups Powinny być widoczne : Trzy Unit. Po tej czynności wylogowujemy się z interfejsu WEB, wracamy do konsoli macierzy i naciskamy[lewy Ctrl]+[Lewy Alt]+[s]. Uruchamiamy macierz, Podczas rozruchu wybieramy pozycję Run software installer Strona 10 z 15

11 Akceptujemy warunki licencji, Wybieramy Drive 1 o pojemności 2.XX GB[SPACJA], zatwierdzamy <OK>[ENTER] Strona 11 z 15

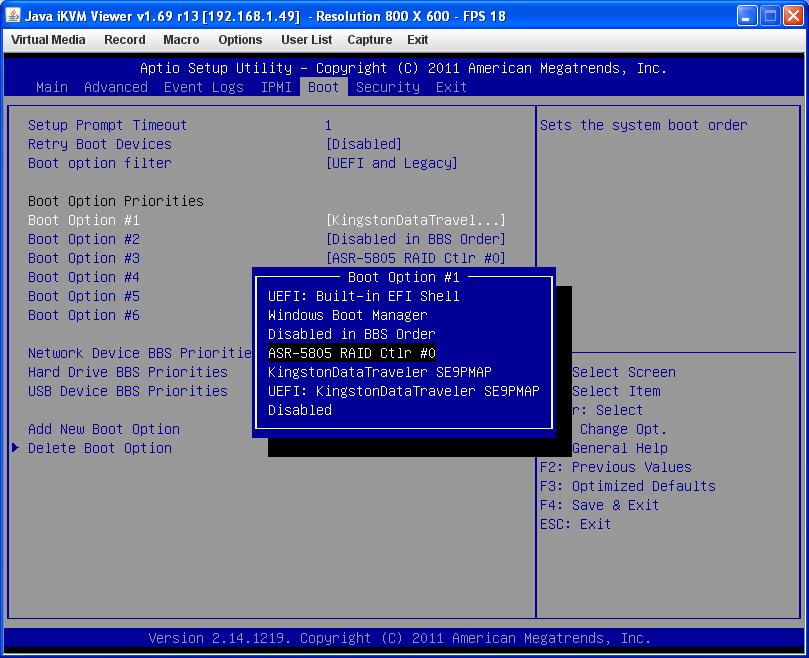

12 Potwierdzamy rozpoczęcie procesu <START> Potwierdzamy reset Podczas rozruchu wchodzimy do bios płyty głównej <DEL> W zakładce BOOT należy wybrać na pierwszej pozycji [ASR-5805 RAID Ctlr #0] Strona 12 z 15

macierzy] Po uruchomieniu systemu konieczne jest skonfigurowanie IP kart sieciowych.

13 Wciskamy F4 aby zapamiętać ustawienia i uruchomić ponownie maszynę. [ w tym Momocie zalecamy demontaż pamięci USB montowanej wewnątrz obudowy podłączonej do płyty głównej po uprzednim wyłączeniu macierzy] Po uruchomieniu systemu konieczne jest skonfigurowanie IP kart sieciowych. Adresy zgodnie z instrukcją powinny być spisane na kartce. Wciskamy [Lewy Ctrl]+[Lewy Alt]+[n] Następnie kolejno dla kart wprowadzamy ustawienia eth0, eth1,. Po tej czynności zasoby udostępniane przez macierz powinny być dostępne. Strona 13 z 15

Wpisujemy klucz licencji Po wpisaniu klucza licencji, akceptujemy umowę, następnie lodujemy się do

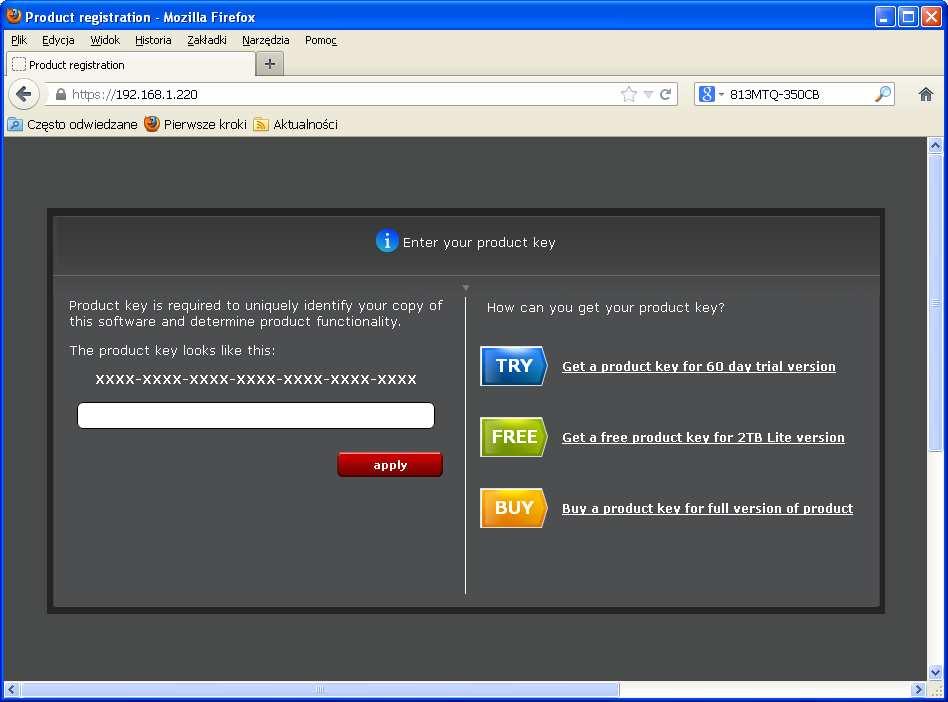

14 Następnym krokiem koniecznym jest, zalogowanie się do macierzy z komputera z przeglądarką www, znajdującego się w tej samej podsieci co macierz logujemy się przez interfejs Web do maszyny. Wpisujemy klucz licencji Po wpisaniu klucza licencji, akceptujemy umowę, następnie lodujemy się do systemu jeśli hasło administratora nie działa proszę zalogować się hasłem domyślnym admin. Strona 14 z 15

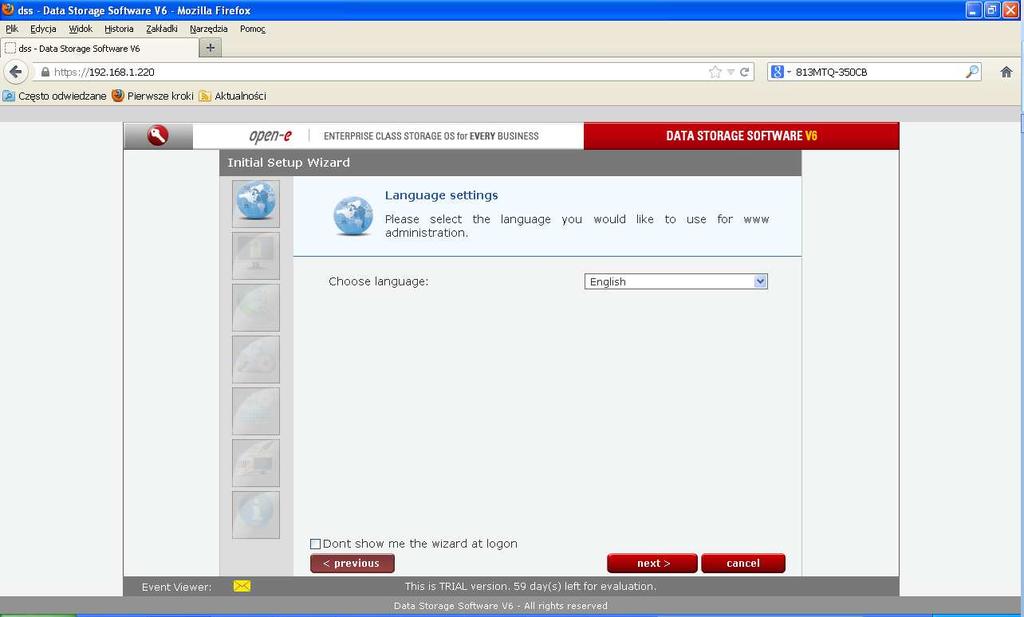

15 Po zalogowaniu pokazuje się Initial Setup Wizard Wybieramy [cancel] Po uzyskaniu dostępu w zakładce CONFIGURATION -> volume manager -> vol.groups Powinny być widoczne : Do decyzji administratora lokalnego zostawiamy wybór: Przy wybraniu opcji add to vg00 bezwzględnie musi być potwierdzona wykonana kopia danych. Strona 15 z 15
