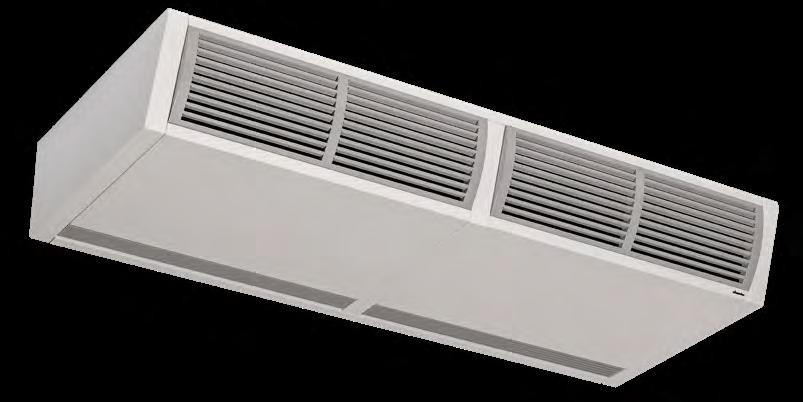

1 Kurtyny powietrzne Tandem 300

2 Zapraszamy do środka! Jeden krok i klienci znajdują się w przyjemnym salonie handlowym. Otwarte drzwi przełamują opór przed wejściem do lokalu. A dodatkowo kurtyna powietrzna Tandem obniża straty energii. Oszczędność energii cieplnej Tandem stanowi opatentowane połączenie kurtyny wstępnej i kurtyny ciepłego powietrza; zapewniając oszczędność energii do 38 %. Szybsza amortyzacja w porównaniu z konwencjonalnymi urządzeniami. 1 3

3 Na przekór warunkom atmosferycznym Zwiększona głębokość wnikania dzięki dwóm równoległym kurtynom powietrznym o różnych temperaturach zapewnia ochronę przed czynnikami atmosferycznymi w zimną i upalną porę roku. Bogata oferta Urządzenie poziome, sufitowe, do zabudowania czy z przedłużoną jednolitą zabudową wesprzemy Cię w wyborze odpowiedniego rozwiązania. Pomogą Ci w tym technicy firmy Kampmann. Oczywiście możliwe są również rozwiązania specjalne. 2 3

4 Doskonała regulacja Łatwa regulacja za pomocą nowego regulatora zespolonego lub komfortowo za pomocą sterownika KaControl. Ponadto złącza do systemów automatyki budynku umożliwiają elastyczną integrację kurtyn powietrznych Tandem z systemem automatyki. Szybka dostawa Krótkie terminy dostaw gwarantują elastyczność i możliwość szybkiej realizacji zleceń: wszystkie urządzenia standardowe dostarczamy w możliwie najkrótszym czasie. Standardowe kurtyny Tandem dostarczane są w ciągu paru dni od konsultacji technicznej. Możesz na nas polegać. W końcu Twoi klienci polegają na Tobie. 3 3

5 Tandem w skrócie 1 - Osłony boczne 2 - Zabezpieczenie przed przekręceniem przyłącza ogrzewania 3 - Wysokowydajny wymiennik ciepła 4 - Wentylator promieniowy 5 - Kierownica strumienia powietrza 6 - Klapa rewizyjna 7 - Obudowa 8 - Kratka wlotu powietrza 1 6

6 Technologia Tandem Połączenie nieogrzewanej kurtyny wstępnej, zwiększonej głębokości wnikania dzięki efektowi zawirowań w warstwie granicznej stosunkowo mniejszy wymagany strumień ciepłego powietrza daje oszczędność energii wynoszącą ok. 38 % w porównaniu z konwencjonalnymi systemami! kurtyna ciepłego powietrza kurtyna wstępna OPATENTOWANY EP

7 Wentylator promieniowy opatentowane, samoregulujące wytwarzanie kurtyny wstępnej i kurtyny ciepłego powietrza z tylko jedną grupą wentylatorów płynna regulacja Zabezpieczenie przed przekręceniem przyłącza ogrzewania zapobiega uszkodzeniu wymiennika ciepła przy wkręcaniu zaworów opcjonalnie: zawory (akcesoria) 3 6

8 Wysokowydajny wymiennik ciepła sprawdzone połączenie miedzi i aluminium Kierownica strumienia powietrza zapewnia wylot powietrza w jednym kierunku, bez turbulencji możliwość odchylania o maks

9 Obudowa konstrukcja z blachy stalowej, lakierowana proszkowo, elegancki wygląd wysokiej jakości wykonanie dostępne niestandardowe kolory Osłony boczne otwierane bez użycia narzędzi, szybki dostęp do zaworów (akcesoria) i przyłącza elektrycznego 5 6

10 Kratka wlotu powietrza łatwo otwierana prosta wymiana filtra bez użycia narzędzi Klapa rewizyjna łatwo i szybko otwierana szybki dostęp w celu wykonania prac konserwacyjnych 6 6

11 Warianty regulacji System automatyki pomieszczenia KaControl technologia KaControl zintegrowana fabrycznie interfejsy do systemów automatyzacji budynków KNX, LON lub Modbus jako opcjonalny podzespół wtykany wejście analogowe 0-10 V do sterowania wentylatorem i zaworem poprzez jeden punkt danych atrakcyjny panel pokojowy z intuicyjną obsługą zintegrowany program czasowy Regulator zespolony płynna regulacja obrotów w zakresie % przełączanie trybów pracy: standby, zima i lato wejście sterujące przełącznika stykowego w drzwiach do automatycznego zwiększania prędkości obrotowej i aktywacji urządzenia opcjonalnie: regulacja temperatury pomieszczenia (tryb wspomagający) w trybie nieobecności

12 Wielkość Maks. wysokość wylotu 1) Maks. szer. drzwi Przepływ powietrza 2) Moc grzewcza 3) Poziom ciśnienia akustycznego 4) [m] [m] [m³/h] [kw] [db(a)] 12 2,7-3,2 1, ,6-9, ,7-3,2 2, ,3-18, ,7-3,2 2, ,8-26, ,7-3,2 3, ,5-30, ) dla średnich warunków ciśnienia 2) całkow., płynna regulacja 3) przy temp. wody grzewczej 75/65 C, temperatura powietrza na wlocie = 20 C 4) Poziom ciśnienia akustycznego obliczono przy założeniu tłumienia w pomieszczeniu na poziomie 16 db(a). Odpowiada to odległości 3 m w pomieszczeniu o kubaturze 2000 m³ i czasowi pogłosu 1,0 s (zgodnie z VDI 2081). 1 2

13 Wymiary Widok z przodu, wielkość 12 Widok z przodu, wielkość 20 Przekrój Wielkość A B [mm] [mm] Widok z dołu, wielkość 12 Widok z dołu, wielkość

14 Nasi pracownicy terenowi są zawsze blisko Ciebie. Skorzystanie z usług firmy Kampmann zapewnia Ci szereg korzyści: Korzyści dla klienta! doradztwo na miejscu różnorodność wzorów wsparcie w projektowaniu omówienie szczegółów pomoc w obmiarze indywidualny instruktaż obsługa posprzedażna Jesteśmy do Twojej dyspozycji: Kampmann.pl/kontakt
