Podłogowe kanały grzewcze. Katherm HK. sprawdzony zgodnie z normą: EN 16430

Transkrypt

1 Podłogowe kanały grzewcze Katherm HK sprawdzony zgodnie z normą: EN 16430

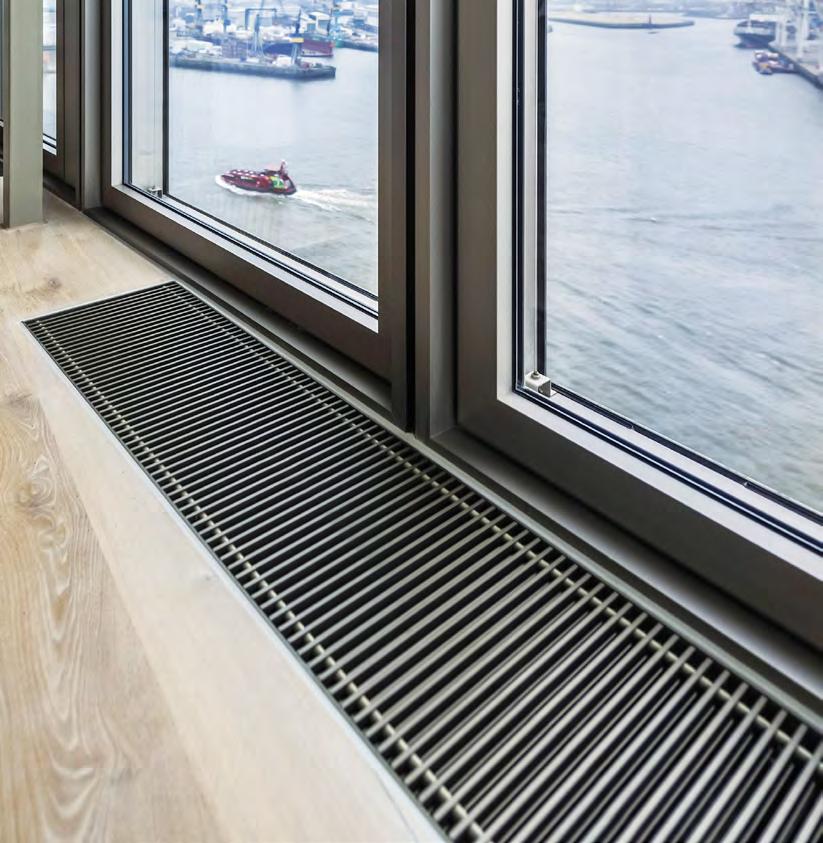

2 Większa wydajność Unowocześniony pod każdym względem Katherm HK o niewielkiej szerokości i wysokości kanału oferuje zoptymalizowane spektrum wydajności w celu zgodnego z zapotrzebowaniem ogrzewania i klimatyzacji z podłogi. Dzięki nowym długościom Katherm HK jest doskonałym rozwiązaniem dla najbardziej zróżnicowanych wymagań budowlanych. Innowacyjność Katherm HK został dopracowany w Centrum Badań i Rozwoju firmy Kampmann. Przeprojektowane elementy, takie jak wentylator poprzeczny, wysokowydajny wymiennik ciepła oraz zmieniony konstrukcyjnie kanał podłogowy, sprawiają, że nowy Katherm HK oferuje zoptymalizowany przepływ powietrza, a tym samym większą wydajność. 1 3

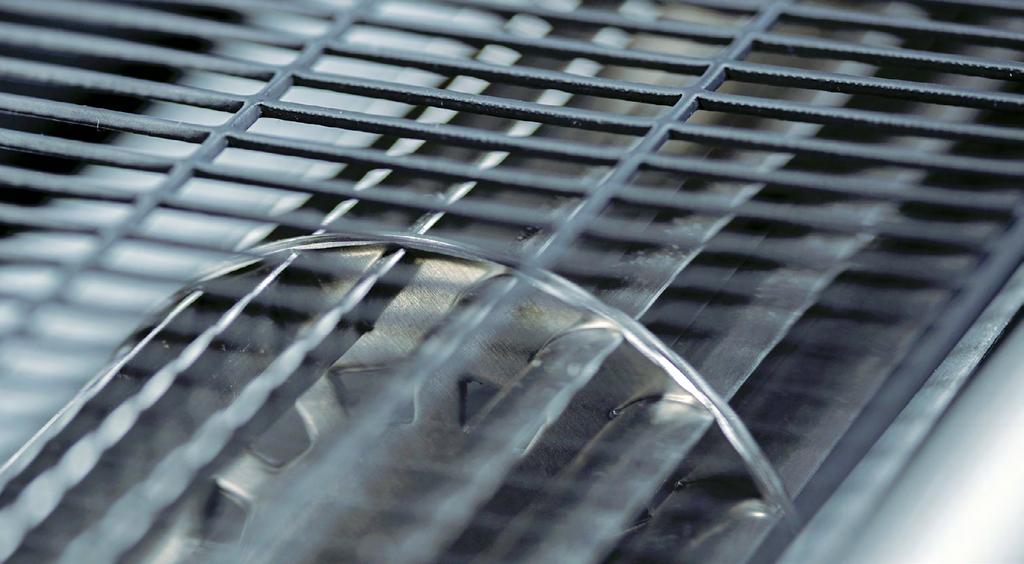

3 Higiena To rzadkość! Ulepszone odprowadzenie kondensatu w przypadku chłodzenia oraz łatwe czyszczenie wanny kondensatu sprawiają, że Katherm HK jest bardzo higieniczny. Wydajność energetyczna Najnowocześniejsze wentylatory poprzeczne EC o niskim poborze mocy zapewniają energooszczędność oraz niski poziom hałasu. Zoptymalizowany system montażu w kanale podłogowym z jednoczesną izolacją akustyczną umożliwia szybki i łatwy demontaż w celu czyszczenia i konserwacji. 2 3

4 Inteligentny Katherm HK wyposażony jest w inteligentny system automatyki pomieszczenia KaControl. Jest on wbudowany fabrycznie i nadaje się do stosowania w sieciach KaControl lub w systemach automatyki budynków, takich jak KNX, Modbus czy LON, spełniając najnowocześniejsze wymogi. Zoptymalizowany przepływ W Katherm HK zarówno rozmieszczenie, jak i prowadzenie powietrza są idealnie dopasowane do siebie i zapewniają maksymalny komfort w każdym pomieszczeniu. Przyczyniają się do tego kratki zwijane i liniowe zoptymalizowane pod kątem przepływu powietrza. 3 3

5 Katherm HK w skrócie 1 - Profil ramowy w kolorze kratki 2 - Skrzynka przyłączeniowa i regulacyjna 3 - Wanna kondensatu 4 - Przyłącze zaworu Eurokonus 5 - Zamocowanie wentylatora poprzecznego 6 - Wysokowydajny wymiennik ciepła 7 - Płyty segmentowe 8 - Wysokowydajny wentylator poprzeczny EC 9 - Filtr (opcja) 10 - Stabilna regulacja wysokości 11 - Pompa kondensatu 12 - zwijana aluminiowa, anodowana na kolor naturalny 1 6

6 Katherm HK z wylotem powietrza zoptymalizowanym pod względem krótkiego spięcia ch Luftströmungsprofile ierzchni fasadytemperatura powierzchni fasady 28 C 8 C 6/12 C 14 C 23 C 18 C 2 woda m lodowa 6/12 C temperatura odniesienia 28 C ca mm 2 m 700 mm temperatura odniesienia 28 C 750 mm ca mm 700 mm 750 mm temperatura powierzchni fasady 28 C 17 C 26 C 25 C woda lodowa 6/12 C 2 m temperatura odniesienia 28 C ca mm 750 mm 1800 mm ( mm) Ilustracja przedstawia przepływ powietrza konwektorów podpodłogowych zoptymalizowanych pod względem krótkiego spięcia powietrza w przypadku chłodzenia. W przypadku wersji zoptymalizowanej pod względem krótkiego spięcia powietrze unosi się znacznie wyżej po fasadzie, miesza się i penetruje pomieszczenie głębiej i z wyższą temperaturą. Powoduje to bardziej jednorodny rozkład temperatury i większy komfort w strefie przebywania. Urządzenia Katherm HK zaprojektowane i wykonane są tak, aby zminimalizować takie krzyżowanie się powietrza w największym możliwym technicznie zakresie. Dane dotyczące wydajności odnoszą się do temperatury odniesienia mierzonej w odległości 2 m od fasady. Bei Z wylotem nicht powietrza kurzschlussoptimiertem niezoptymalizowanym Luftaustritt pod względem krótkiego spięcia zschlussoptimiertem Luftaustritt Z wylotem powietrza zoptymalizowanym pod względem krótkiego spięcia Bei kurzschlussoptimiertem Luftaustritt 2 6

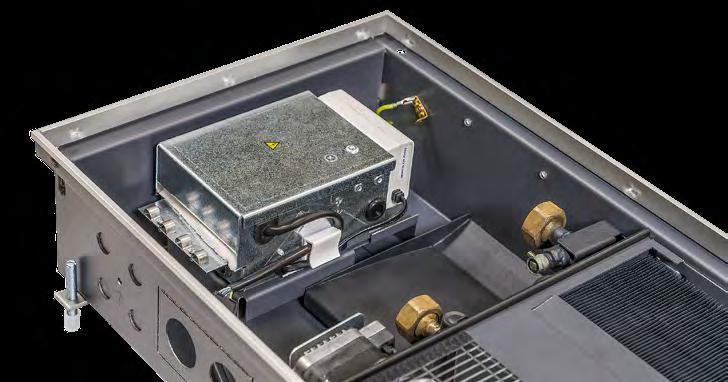

7 Skrzynka przyłączeniowa i regulacyjna umożliwia szybką i bezpieczną instalację elektryczną, oszczędza czas montażu KaControl i regulacja elektromechaniczna Wanna/Pompa kondensatu do bezpiecznego odprowadzania kondensatu i jednoczesnego prowadzenia powietrza specjalnie zaprojektowane do łatwego czyszczenia wanna wyjmowana do czyszczenia w stronę pomieszczenia w ofercie pompa kondensatu (opcja) do odprowadzania kondensatu 3 6

8 Wysokowydajny wentylator poprzeczny EC energooszczędny, z wirnikami o zoptymalizowanym przepływie w układzie kaskadowym jako nieprzerwany pas wentylatorowy równomierny przepływ powietrza przez konwektor wytrzymała i cichobieżna konstrukcja silnika płynna regulacja obrotów poprzez zewnętrzny sygnał 0-10 V nadzór silnika z wewnętrznym przetwarzaniem usterek 4 6

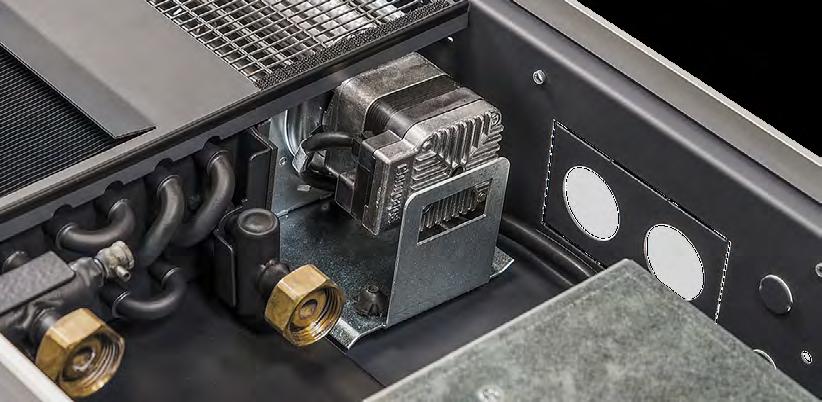

9 Zamocowanie wentylatora poprzecznego łatwy demontaż wentylatora poprzecznego bez narzędzi nowatorskie połączenie złączek i sworzni kulowych jednoczesna izolacja akustyczna Płyty segmentowe jako osłona wirnika wentylatora, rama filtra, kierownica powietrza i belka poprzeczka usztywniająca kanał 5 6

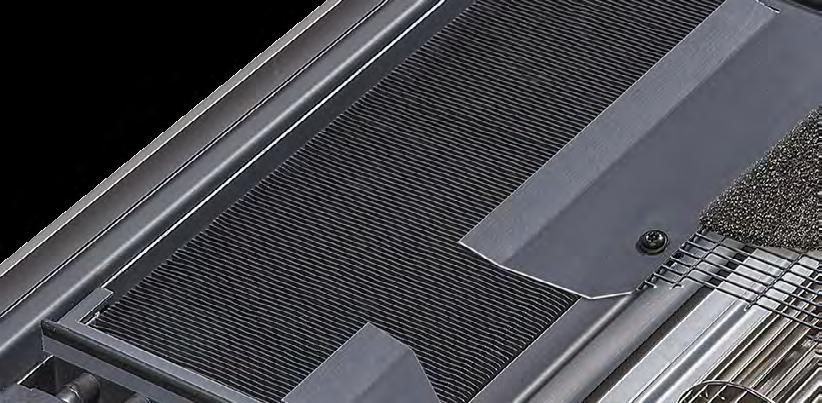

10 Wysokowydajny wymiennik ciepła ze sprawdzonego połączenia miedzi i aluminium zoptymalizowany pod kątem przepływu powietrza i wydajności przyłącze zaworu Eurokonus Zespół nawiewny do doprowadzania powietrza pierwotnego regulowany przepływ powietrza pierwotnego strumień objętości maks. 60 m³/h na jeden moduł liczba modułów dobierana odpowiednio do długości kanału zmiana wymiarów kanału: szerokość kanału + 20 mm, wysokość kanału + 35 mm 6 6

11 Regulacja options System automatyki pomieszczenia KaControl technologia KaControl zintegrowana fabrycznie interfejsy do systemów automatyzacji budynków KNX, LON lub Modbus jako opcjonalny podzespół wtykany wejście analogowe 0-10 V do sterowania wentylatorem i zaworem poprzez jeden punkt danych atrakcyjny panel pokojowy z intuicyjną obsługą zintegrowany program czasowy Liczba obrotów wentylatora max. min. 0 V 5 V 10 V V = urządzenie wyłącz V = liczba obrotów min-100% Sygnał sterujący 0-10 VDC Interfejs do systemu zarządzania budynkiem/ elektromechaniczne (-00) napięcie zasilające: 230 V/50 Hz przez transformator montowany fabrycznie bezstopniowa regulacja liczby obrotów sygnałem 0-10 VDC z GLT (systemu zarządzania budynkiem) wysterowanie wentylatora bezpośrednio z systemu zarządzania budynkiem Urządzenie KaController z przyciskami funkcyjnymi Sterowanie z systemu zarządzania budynkiem

12 Moc cieplna i chłodnicza EN Długość kanału Szerokość kanału Wysokość kanału Poziom ciśnienia Poziom Moce grzewcze 1) Moce chłodnicze 2) 3) 4) akustycznego A B C 2-rurowy 4-rurowy 2-rurowy 4-rurowy mocy akustycznej 4) [mm] [mm] [mm] [W] [W] [W] [W] [db(a)] [db(a)] ) Moc cieplna Katherm HK, przy ustawieniu obr. na 60 %, przy temp. wody grzewczej 75/65 C, temp. pomieszczenia 20 C 2) Moc chłodnicza Katherm HK, przy ustawieniu obr. na 60 %, przy temp. wody lodowej 6/11 C, temp. pomieszczenia 24 C, 50 % wzgl. wilgotności powietrza 3) Poziomy ciśnienia akustycznego obliczono przy założeniu 8 db(a) tłumienia w pomieszczeniu. Odpowiada to odległości 2 m w pomieszczeniu o kubaturze 100 m 3 i czasowi pogłosu 0,5 s, przy obrotach ustawionych na 60 %. 4) Poziom ciśnienia akustycznego < 20 db(a) i poziom mocy akustycznej < 28 db(a) poza zwykłym zakresem pomiaru i słyszalności. 1 3

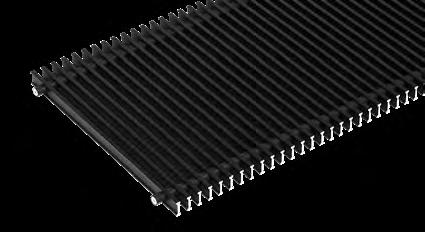

13 Wymiary Widok z góry Długość kanału Szerokość kanału Wysokość kanału A B C [mm] [mm] [mm] Widok z przodu Przekrój 2 3

14 Przekroje Katherm HK 320, 4-rurowy Katherm HKZ 320, 4-rurowy, z nawiewem powietrza Katherm HK 290, 4-rurowy Katherm HKZ 290, 4-rurowy, z nawiewem powietrza 3 3

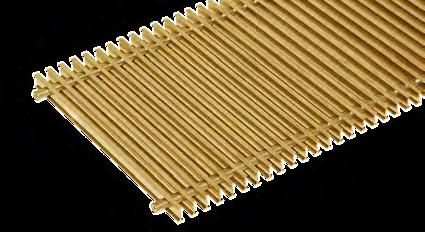

15 Kratki zwijane Aluminium, anodowane na kolor naturalny 2 Aluminium, anodowane na kolor mosiądzu 3 Aluminium, anodowane na kolor brązowy 4 Aluminium, brązowane 5 Aluminium, anodowane na kolor czarny 6 Aluminium, lakierowane DB stal szlachetna naturalna 8 stal szlachetna polerowana 9 mosiądz naturalny zwijana aluminiowa, anodowana na kolor naturalny kratka z dwuteowników w wersji zwijanej wymiary profili 18 x 5 mm (stal nierdzewna: 18 x 6 mm) odstęp między profilami 9 mm (stal nierdzewna: 10,5 mm) połączenia z zabezpieczonych antykorozyjnie stalowych sprężyn spiralnych z tulejkami dystansowymi w odpowiednim kolorze wolny przekrój ok. 65 %
