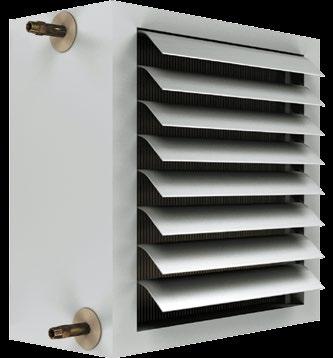

1 Nagrzewnica wodna LEO EX

2 Spis treści Ogólna charakterystyka...3 Konstrukcja...4 Wymiary...5 Dane techniczne...5 Zasięg poziomy i pionowy...6 Montaż...7 Sterowanie...8 Schematy blokowe...8 Prędkość nawiewanego powietrza...9 Moce grzewcze

3 Ogólna charakterystyka LEO EX Moc cieplna [kw] Wydajność [m³/h] Masa [kg] 33,1 34,5 Obudowa stal malowana proszkowo Kolor RAL 7032 Nagrzewnice przeznaczone są do pracy wewnątrz pomieszczeń, w których została wyznaczona strefa zagrożenia wybuchem Z-2, wywołana przez mieszaniny gaz-powietrze, mieszaniny parapowietrze oraz mgły. Urządzenia są odpowiednie do zastosowania w podgrupie mieszaniny wybuchowej IIB grupa etylenowa oraz IIA grupa propanowa. W grupie urządzeń LEO EX znajdują się następujące modele: LEO EX 25 urządzenie o nominalnej mocy grzewczej 25,6 kw LEO EX 45 urządzenie o nominalnej mocy grzewczej 45,0 kw Zastosowanie: Obiekty o specjalnych wymogach bezpieczeństwa np. mieszalnie lakierów, przetwórstwo spirytusowe itp. Akcesoria: Na zapytanie dostępna jest komora mieszania do nagrzewnicy LEO EX, umożliwiająca dostarczenie świeżego powietrza do pomieszczenia. 3

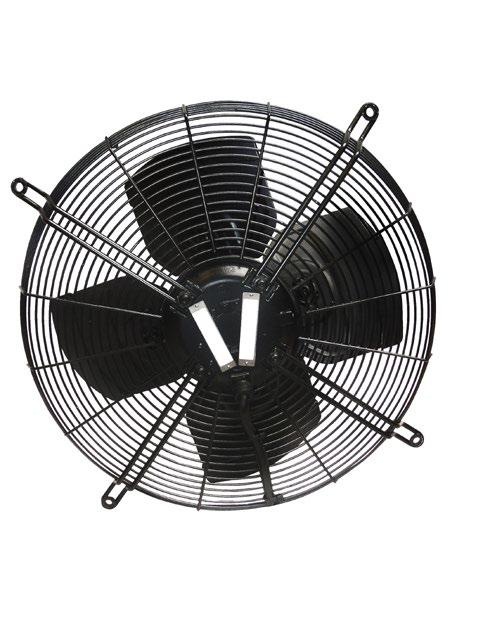

4 Konstrukcja WENTYLATOR Urządzenie wyposażone jest w wentylator w wykonaniu przeciwwybuchowym: II 2 G c Ex e IIB T3. DYSZA Wentylator umieszczony jest w specjalnie ukształtowanej dyszy w wykonaniu antystatycznym. Dysza ukierunkowuje powietrze zmniejszając opory przepływu. Dzięki temu generowany hałas zostaje zmniejszony, a powierzchnia wymiennika jest efektywniej wykorzystywana. KIEROWNICE POWIETRZA Możliwa jest niezależna regulacja nachylenia każdej kierownicy powietrza. Przy montażu nagrzewnicy poziomo pod sufitem, istnieje możliwość skierowania powietrza w dwóch kierunkach tak aby rozprowadzić ciepłe powietrze na większą powierzchnię pomieszczenia. MONTAŻ Dedykowane wsporniki montażowe umożliwiają zarówno montaż naścienny, jak i podstropowy. 4

5 Wymiary LEO EX Dane techniczne LEO EX 25 LEO EX 45 Max. strumień przepływu powietrza [m 3 /h] Nominalna moc grzewcza (1) [kw] 25,6 45,0 Przyrost temperatury powietrza Δt (1) [ C] 17,5 35,0 Zasilanie [V/Hz] Y 3x400/50 Max. pobór prądu [A] Y 0,51 Max. pobór mocy [W] Y 290 Max. poziom ciśnienia akustycznego (2) [db(a)] 51 Max. zasięg strumienia powietrza (3) [m] IP / Stopień ochrony 44 Pozycja pracy naściennie lub podstropowo Maksymalna temperatura pracy [ C] 40 Kolor RAL 7032 Masa urządzenia [kg] 33,1 34,5 Masa urządzenia napełnionego wodą [kg] 34,2 36,6 (1) Przy maksymalnym przepływie strumienia powietrza, temp. czynnika grzewczego 90/70 o C, temp. powietrza na wlocie do urządzenia 0 o C (2) Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (3) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s 5

6 Zasięg poziomy Izotermiczny zasięg [m] bieg / 1200m³/h 2 bieg / 2000m³/h 3 bieg / 2800m³/h 4 bieg / 3500m³/h 5 bieg / 4300m³/h 1 bieg / 1000m³/h 2 bieg / 1700m³/h 3 bieg / 2500m³/h 4 bieg / 3100m³/h 5 bieg / 3800m³/h LEO EX 25 LEO EX 45 Zasięg strumienia izotermicznego przy prędkości granicznej 0,5 m/s. Zasięg pionowy Nieizotermiczny zasięg [m] bieg / 1200m³/h 2 bieg / 2000m³/h 3 bieg / 2800m³/h 4 bieg / 3500m³/h 5 bieg / 4300m³/h 1 bieg / 1000m³/h 2 bieg / 1700m³/h 3 bieg / 2500m³/h 4 bieg / 3100m³/h 5 bieg / 3800m³/h LEO EX 25 LEO EX 45 Zasięg strumienia nieizotermicznego przy prędkości granicznej 0,5 m/s. Δ5 o C Δ10 o C Δ20 o C Δ30 o C 6

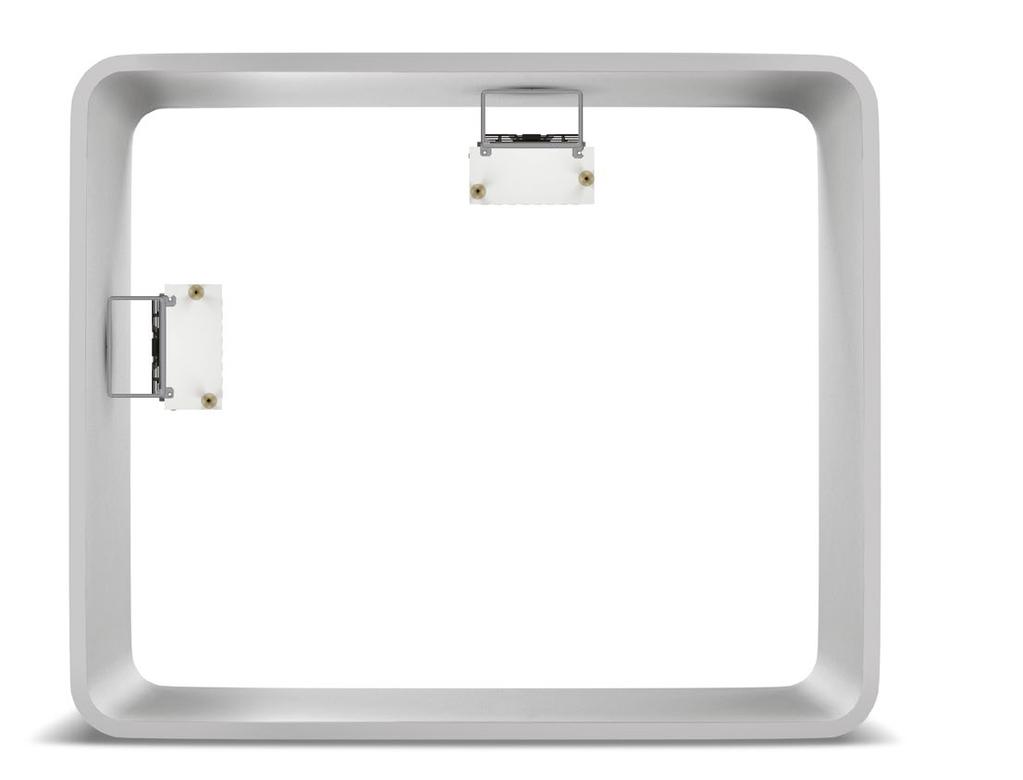

7 Montaż Wsporniki FX Umożliwiają łatwy i szybki montaż urządzenia podstropowo lub naściennie. Możliwości montażu montaż podstropowy min. 0,3 m min. 0,8 m 2,5 8 m montaż naścienny 2,5 10 m (1) min. 0,3 m (1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego 7

8 Sterowanie Sterowanie należy dobierać indywidualnie w zależności od stopnia zagrożenia wybuchem występującym w danym obiekcie oraz od rozmieszczenia elementów sterujących w strefie EX lub poza nią. Elementy sterowania powinny również być w wykonaniu przeciwwybuchowym, o stopniu ochrony przynajmniej takim samym jak wentylator. Silnik wentylatora wymaga zastosowania specjalnych zewnętrznych układów zabezpieczających, np: U-EK 230E lub podobnych. Poniżej przedstawiono standardowe zestawy sterowania nagrzewnicą LEO EX w strefie zagrożenia wybuchem Z-2. Sterowanie Sterowanie EX BASIC Sterowanie EX Regulacja Możliwość podłączenia zewnętrznego regulatora transformatorowego (poza strefą EX) (poza strefą EX) Przełącznik PRACA-STOP do załączania wentylatora Możliwość podłączenia termostatu (termostat ATEX w zestawie) Możliwość podłączenia zaworu (poza strefą EX) Tryb pracy Przełącznik pracy Manual-Programator Praca w trybie ciągłym lub termostatycznym Zabezpieczenia Kontrola poprawności, zaniku i kolizji faz zasilania Zabezpieczenie zwarciowe i nadprądowe silnika aparatu grzewczego (ATEX) Kontrola zabezpieczenia PTC silnika przy pomocy przekaźnika U-EK230E Sygnalizacja zasilania, pracy i alarmu Inne Możliwość wymuszenia startu przy pomocy zewnętrznej automatyki Schematy blokowe Sterowanie EX BASIC Sterowanie EX strefa zagrożona wybuchem Z-2 strefa zagrożona wybuchem Z-2 LEO EX puszka przyłączeniowa ATEX LEO EX puszka przyłączeniowa ATEX termostat ATEX min. IB 4 1,5 mm 2 szafa zasilająco-sterująca min. IB 2 0,5 mm 2 zasilanie 3x400V / 50Hz TR 3x400 (1) min. (1) SRQ min. IB 3 0,5 mm 2 min. OMY 3 0,75 mm 2 szafa zasilająco-sterująca min. IB 4 1,5 mm 2 min. IB 2 0,5 mm 2 TR 3x400 (1) min. 4 1,5 mm 2 min. 4 1,5 mm 2 5 1,5 mm 2 zasilanie 3x400V / 50Hz min. 5 1,5 mm 2 Oznaczenie IB na przewodach to wykonanie iskrobezpieczne do odpowiedniej strefy wybuchowej (1) Zawór SRQ oraz regulator transformatorowy TR 3x400 są wyposażeniem opcjonalnym 8

9 Prędkość nawiewanego powietrza LEO EX 25 4,0 3,5 3,0 prędkość [m/s] 2,5 2,0 1,5 1 bieg / 1200 m 3 /h 2 bieg / 2000 m 3 /h 3 bieg / 2800 m 3 /h 4 bieg / 3500 m 3 /h 5 bieg / 4300 m 3 /h 1,0 0,5 0, odległość [m] Prędkość nawiewanego powietrza LEO EX 45 4,0 3,5 3,0 prędkość [m/s] 2,5 2,0 1,5 1 bieg / 1000 m 3 /h 2 bieg / 1700 m 3 /h 3 bieg / 2500 m 3 /h 4 bieg / 3100 m 3 /h 5 bieg / 3800 m 3 /h 1,0 0,5 0, odległość [m]

10 Moce grzewcze LEO EX 25 Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C 1 bieg / V = 1200 m 3 /h 0 12, ,1 30,5 10, ,4 26,0 8, ,7 21,5 6, ,2 17,0 6, ,0 17,0 5 11, ,7 33,5 9, ,1 29,0 7, ,5 24,5 6, ,9 20,0 6, ,2 19, , ,4 36,5 9, ,8 32,0 7, ,2 27,5 5, ,7 22,5 5, ,5 22, , ,1 39,5 8, ,5 35,0 6, ,0 30,5 4, ,5 25,5 4, ,8 25,5 20 9, ,8 42,5 7, ,2 38,0 5, ,7 33,0 3, ,3 27,5 3, ,2 28,5 2 bieg / V = 2000 m 3 /h 0 16, ,3 25,0 14, ,1 21,0 11, ,0 17,5 9, ,0 14,0 9, ,9 13,5 5 15, ,7 28,0 13, ,6 24,5 10, ,5 21,0 8, ,6 17,0 8, ,5 17, , ,2 31,5 12, ,0 28,0 9, ,1 24,0 7, ,2 20,5 7, ,2 20, , ,6 35,0 11, ,6 31,0 8, ,7 27,5 5, ,9 23,5 5, ,1 23, , ,1 38,0 9, ,1 34,5 7, ,3 30,5 4, ,6 26,5 4, ,1 27,0 3 bieg / V = 2800 m 3 /h 0 20, ,5 21,5 17, ,8 18,5 14, ,2 15,0 11, ,8 12,0 11, ,8 12,0 5 19, ,7 25,0 16, ,0 22,0 13, ,5 18,5 9, ,2 15,5 9, ,8 15, , ,8 28,5 14, ,3 25,5 11, ,9 22,0 8, ,7 19,0 8, ,9 19, , ,1 32,0 13, ,6 29,0 10, ,3 26,0 7, ,2 22,5 7, ,3 22, , ,3 35,5 12, ,0 32,5 8, ,8 29,5 5, ,8 26,0 5, ,9 26,0 4 bieg / V = 3500 m 3 /h 0 23, ,4 19,5 19, ,2 16,5 16, ,2 13,5 12, ,5 11,0 12, ,2 10,5 5 21, ,3 23,0 18, ,2 20,5 14, ,4 17,5 11, ,8 14,5 11, ,7 14, , ,3 27,0 16, ,3 24,0 13, ,6 21,0 9, ,1 18,0 9, ,4 18, , ,3 30,5 15, ,5 27,5 11, ,9 24,5 8, ,5 21,5 8, ,4 21, , ,4 34,0 13, ,7 31,5 10, ,2 28,5 6, ,0 25,5 6, ,6 25,5 5 bieg / V = 4300 m 3 /h 0 25, ,5 17,5 21, ,8 15,0 18, ,4 12,5 14, ,3 10,0 14, ,9 9,5 5 24, ,0 21,5 20, ,6 19,0 16, ,3 16,0 12, ,4 13,5 12, ,8 13, , ,9 25,5 18, ,5 22,5 14, ,4 20,0 10, ,6 17,5 10, ,0 17, , ,7 29,0 16, ,4 26,5 12, ,5 24,0 8, ,9 21,0 8, ,5 21, , ,6 33,0 15, ,5 30,5 11, ,7 27,5 7, ,2 25,0 7, ,4 25,0 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku 10

11 Moce grzewcze LEO EX 45 Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C 1 bieg / V = 1000 m 3 /h 0 18, ,3 54,5 15, ,6 47,0 13, ,9 39,0 10, ,3 31,0 10, ,3 30,0 5 17, ,9 56,0 14, ,2 48,0 12, ,6 40,5 9, ,1 32,5 9, ,5 31, , ,6 57,5 13, ,9 49,5 10, ,3 42,0 8, ,8 34,0 7, ,7 33, , ,2 58,5 12, ,6 51,0 9, ,1 43,0 6, ,6 35,0 6, ,0 34, , ,9 60,0 11, ,4 52,5 8, ,9 44,5 5, ,4 35,5 5, ,4 35,5 2 bieg / V = 1700 m 3 /h 0 26, ,4 46,5 23, ,0 40,0 19, ,7 33,5 15, ,6 27,0 14, ,4 26,0 5 25, ,7 48,5 21, ,3 42,0 17, ,1 35,5 13, ,1 28,5 13, ,8 27, , ,0 50,5 19, ,7 44,0 15, ,6 37,5 11, ,6 30,5 11, ,2 29, , ,4 52,5 17, ,2 46,0 14, ,1 39,0 10, ,2 32,0 9, ,9 31, , ,8 54,5 16, ,6 47,5 12, ,7 41,0 8, ,8 34,0 7, ,7 33,5 3 bieg / V = 2500 m 3 /h 0 34, ,2 41,0 29, ,9 35,5 24, ,9 29,5 19, ,0 23,5 19, ,4 22,5 5 32, ,0 43,5 27, ,9 37,5 22, ,9 31,5 17, ,3 25,5 16, ,7 25, , ,9 45,5 25, ,9 40,0 20, ,1 34,0 15, ,5 28,0 14, ,2 27, , ,9 48,0 23, ,0 42,0 18, ,3 36,0 12, ,9 30,0 12, ,1 29, , ,9 50,0 20, ,1 44,5 15, ,6 38,5 10, ,3 32,5 10, ,2 31,5 4 bieg / V = 3100 m 3 /h 0 39, ,0 38,0 34, ,1 32,5 28, ,5 27,0 22, ,2 21,5 22, ,1 21,0 5 37, ,6 40,5 31, ,8 35,0 25, ,3 29,5 20, ,1 24,0 19, ,6 23, , ,2 43,0 29, ,5 37,5 23, ,2 32,0 17, ,2 26,5 16, ,5 26, , ,8 45,5 26, ,4 40,0 20, ,2 34,5 14, ,4 29,0 14, ,7 28, , ,6 48,0 23, ,3 42,5 18, ,3 37,0 12, ,7 31,5 11, ,3 31,0 5 bieg / V = 3800 m 3 /h 0 45, ,4 35,0 38, ,7 30,0 32, ,3 25,0 25, ,4 20,0 24, ,4 19,5 5 42, ,5 38,0 35, ,0 33,0 29, ,9 28,0 22, ,2 22,5 22, ,1 22, , ,7 40,5 32, ,4 35,5 26, ,5 30,5 19, ,0 25,5 19, ,2 24, , ,1 43,0 29, ,9 38,0 23, ,3 33,0 16, ,0 28,0 16, ,7 27, , ,5 45,5 26, ,6 40,5 20, ,1 35,5 13, ,1 30,5 13, ,6 30,0 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku 11

12 Luty 2017 v.1
