1 Urządzenie do wentylacji pomieszczeń Airblock FG

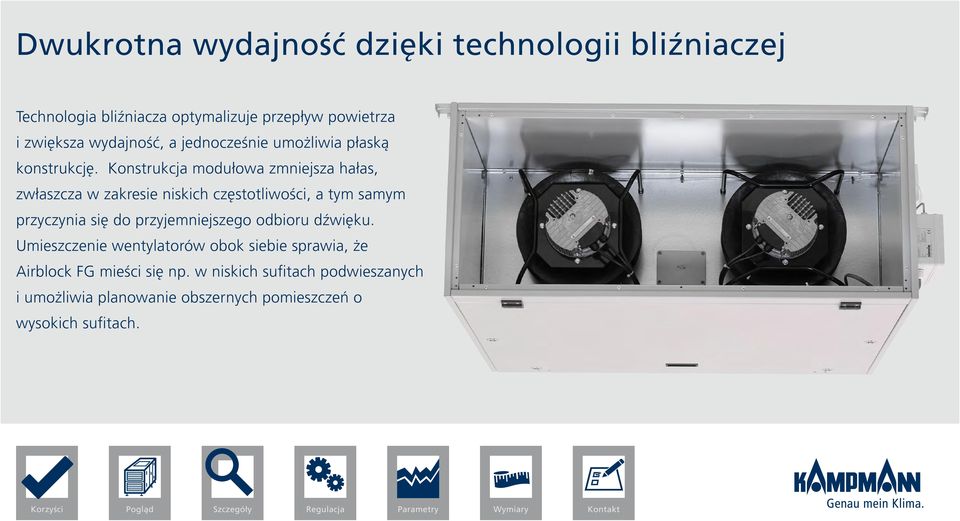

2 Dwukrotna wydajność dzięki technologii bliźniaczej Technologia bliźniacza optymalizuje przepływ powietrza i zwiększa wydajność, a jednocześnie umożliwia płaską konstrukcję. Konstrukcja modułowa zmniejsza hałas, zwłaszcza w zakresie niskich częstotliwości, a tym samym przyczynia się do przyjemniejszego odbioru dźwięku. Umieszczenie wentylatorów obok siebie sprawia, że Airblock FG mieści się np. w niskich sufitach podwieszanych i umożliwia planowanie obszernych pomieszczeń o wysokich sufitach.

3 Podwójna wydajność Dzięki technologii bliźniaczej i kratce FlowGrid Airblock FG jest teraz podwójnie wydajny. Technologia bliźniacza (w wielkość 7 + 9) optymalizuje przepływ powietrza i zwiększa wydajność, a jednocześnie umożliwia płaską konstrukcję. Innowacyjna kratka kierująca FlowGrid redukuje poziom hałasu, zapewniając przepływ powietrza o niskiej turbulencji przy takiej samej wydajności. 1 I 6

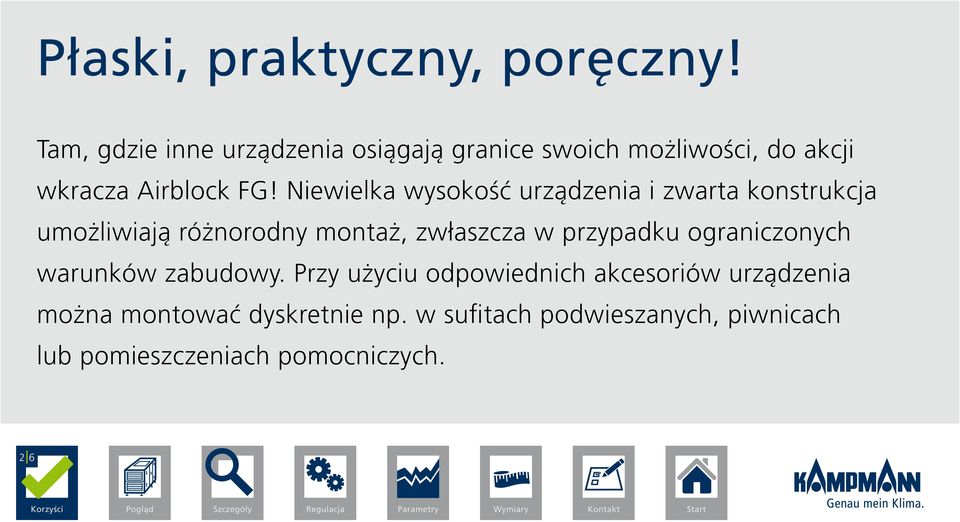

4 Płaski, praktyczny, poręczny! Tam, gdzie inne urządzenia osiągają granice swoich możliwości, do akcji wkracza Airblock FG! Niewielka wysokość urządzenia i zwarta konstrukcja umożliwiają różnorodny montaż, zwłaszcza w przypadku ograniczonych warunków zabudowy. Przy użyciu odpowiednich akcesoriów urządzenia można montować dyskretnie np. w sufitach podwieszanych, piwnicach lub pomieszczeniach pomocniczych. 2 I 6

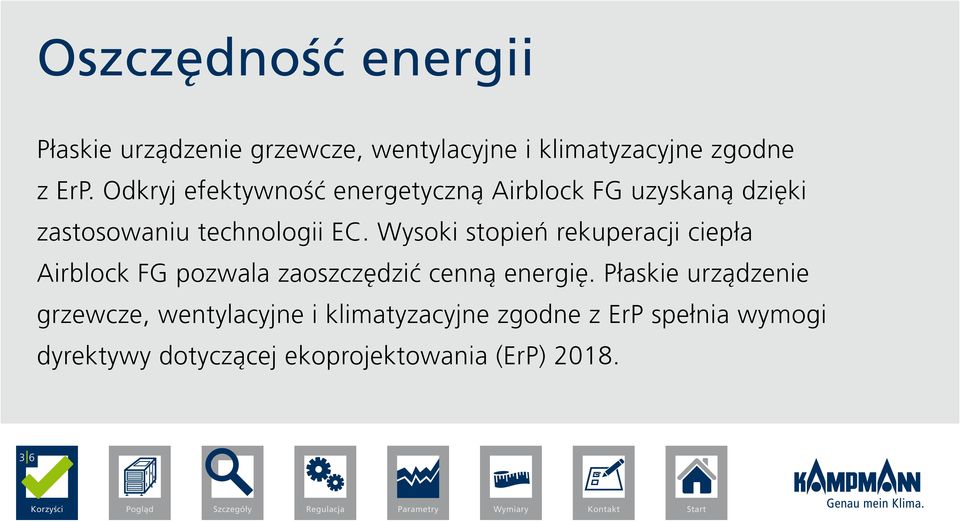

5 Oszczędność energii Płaskie urządzenie grzewcze, wentylacyjne i klimatyzacyjne zgodne z ErP. Odkryj efektywność energetyczną Airblock FG uzyskaną dzięki zastosowaniu technologii EC. Wysoki stopień rekuperacji ciepła Airblock FG pozwala zaoszczędzić cenną energię. Płaskie urządzenie grzewcze, wentylacyjne i klimatyzacyjne zgodne z ErP spełnia wymogi dyrektywy dotyczącej ekoprojektowania (ErP) I 6

6 Multitalent do rozproszonego i dynamicznego uzdatniania powietrza! Airblock FG nadaje się do niemal każdej sytuacji montażowej. Zarówno w biurach i budynkach firmowych, jak i hotelach, supermarketach itp. Jego mocne strony to przede wszystkim odpowiednie do zapotrzebowania ogrzewanie, wentylacja i chłodzenie pomieszczeń używanych okazjonalnie, jak np. sale konferencyjne. 4 I 6

7 Praktyczna konstrukcja modułowa Urządzenie Airblock FG dostępne jest w różnych wersjach. Od przepływu powietrza 250 do 7500 m³/h można zestawić praktycznie każdą wymaganą konfigurację. Airblock FG to system modułowy w górnym zakresie wydajności do małych i dużych pomieszczeń. 5 I 6

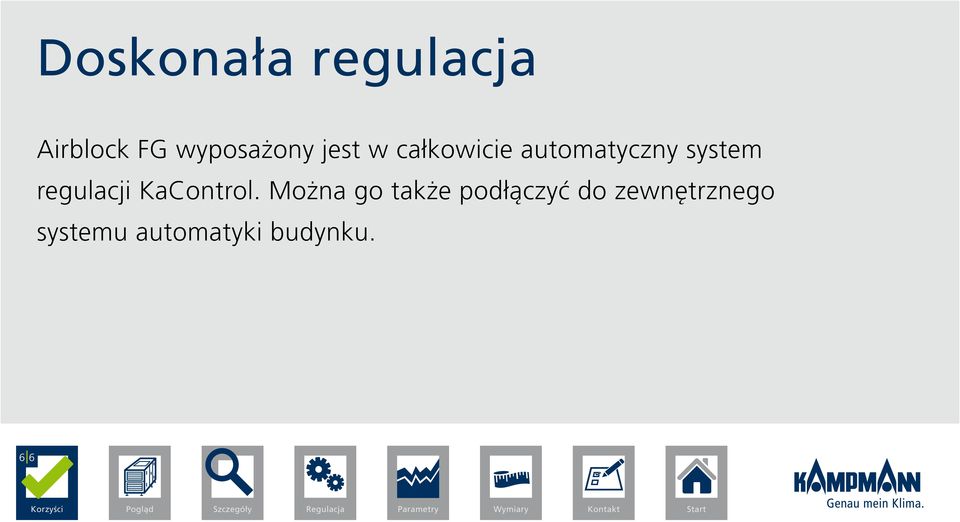

8 Doskonała regulacja Airblock FG wyposażony jest w całkowicie automatyczny system regulacji KaControl. Można go także podłączyć do zewnętrznego systemu automatyki budynku. 6 I 6

9 Airblock FG w skrócie Zespół rekuperacyjny Zespołów nawiewnych Filtr Filtr Klapa obejściowa powietrza zewnętrznego Przeciwprądowy płytowy wymiennik ciepła Klapy rewizyjne Wentylator EC FlowGrid Wymiennik ciepła na wodę grzewczą

10 Przeciwprądowy płytowy wymiennik ciepła } płytowy wymiennik ciepła działający przeciwprądowo umożliwiający rekuperację ciepła wynoszącą ponad 90 % } możliwość łatwej i elastycznej rewizji lub wymiany do góry lub do dołu dzięki zastosowaniu kilku poręcznych modułów 1 I 6

11 Wentylator EC } moduł wentylatora EC napędzany bezpośrednio wysokowydajnym wirnikiem promieniowym } wentylator pracuje płynnie i energooszczędnie bez przetwornicy częstotliwości } interfejs ModBus (rozmiar 8 + 9) umożliwia inteligentne zarządzanie silnikiem (standard w KaControl) 2 I 6

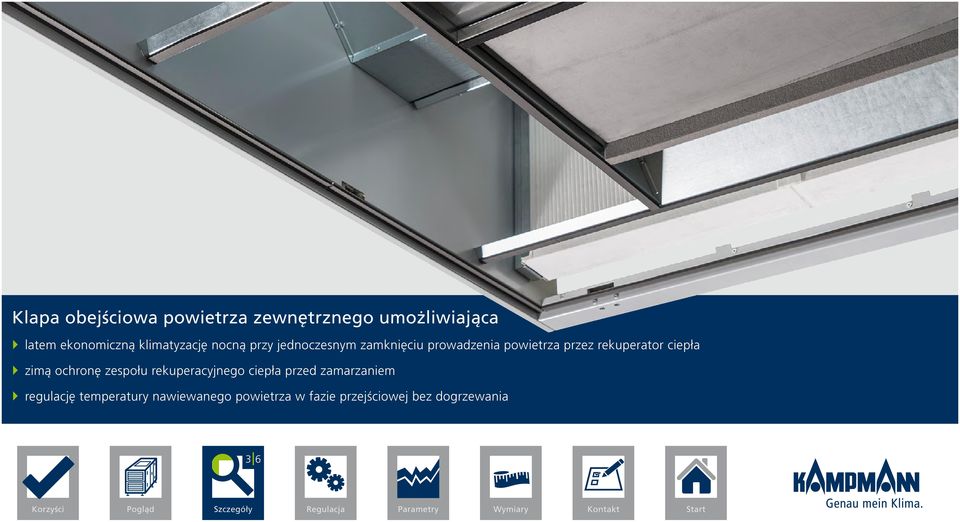

12 Klapa obejściowa powietrza zewnętrznego umożliwiająca } latem ekonomiczną klimatyzację nocną przy jednoczesnym zamknięciu prowadzenia powietrza przez rekuperator ciepła } zimą ochronę zespołu rekuperacyjnego ciepła przed zamarzaniem } regulację temperatury nawiewanego powietrza w fazie przejściowej bez dogrzewania 3 I 6

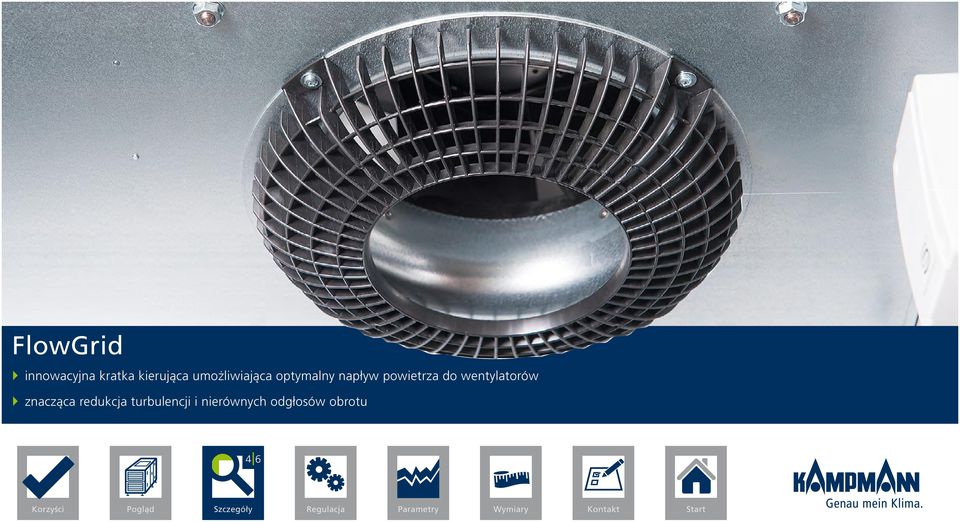

13 FlowGrid } innowacyjna kratka kierująca umożliwiająca optymalny napływ powietrza do wentylatorów } znacząca redukcja turbulencji i nierównych odgłosów obrotu 4 I 6

14 Klapy rewizyjne } duże klapy rewizyjne umożliwiają serwisowanie komponentów od dołu; zespół rekuperacyjny i zespoły klimatyzacyjne można dodatkowo serwisować od góry 5 I 6

15 Filtr } wsuwany filtr kompaktowy w okalającej ramce z fiberplastu } spełnia najwyższe wymogi w zakresie higieny } klasa filtra: M5 do powietrza wywiewanego i F7 do powietrza nawiewanego wg DIN EN 779; filtr wyjmowany do góry lub do dołu (w przypadku zespołu rekuperacyjnego) 6 I 6

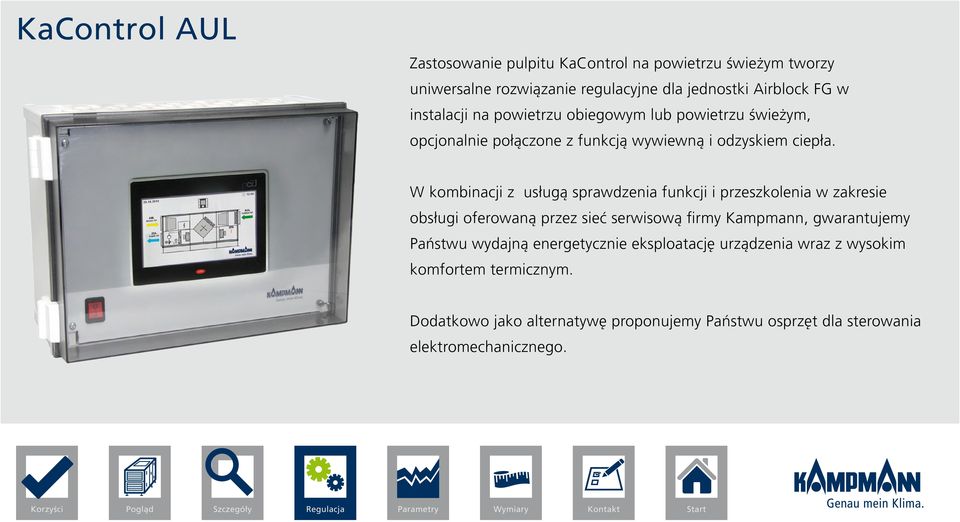

16 KaControl AUL Zastosowanie pulpitu KaControl na powietrzu świeżym tworzy uniwersalne rozwiązanie regulacyjne dla jednostki Airblock FG w instalacji na powietrzu obiegowym lub powietrzu świeżym, opcjonalnie połączone z funkcją wywiewną i odzyskiem ciepła. W kombinacji z usługą sprawdzenia funkcji i przeszkolenia w zakresie obsługi oferowaną przez sieć serwisową firmy Kampmann, gwarantujemy Państwu wydajną energetycznie eksploatację urządzenia wraz z wysokim komfortem termicznym. Dodatkowo jako alternatywę proponujemy Państwu osprzęt dla sterowania elektromechanicznego.

17 Parametry Zespół nawiewny Zespół wywiewny Wielkość BG 6 BG 7 BG 8 BG 9 Ciśn. zewn. Ilość powietrza 1) Prędkość powietrza Moc grzewcza 2) Ciśn. zewn. Ilość powietrza 3) Prędkość powietrza [Pa] [m³/h] [m/s] [kw] [Pa] [m³/h] [m/s] ,3 3, , ,3 3, , ,9 7, , ,4 10, , ,4 5, , ,4 5, , ,2 12, , ,9 16, , ,5 8, , ,9 12, , ,7 20, , ,5 26, , ,6 12, , ,1 19, , ,2 30, , ,3 38, ,3 1) z wymiennikiem ciepła na wodę grzewczą i filtrem F7 2) przy temp. wody grzewczej 75/65 C, temperatura powietrza na wlocie = 20 C 3) filtrem M5 Szczegóły Regulacja Parametry

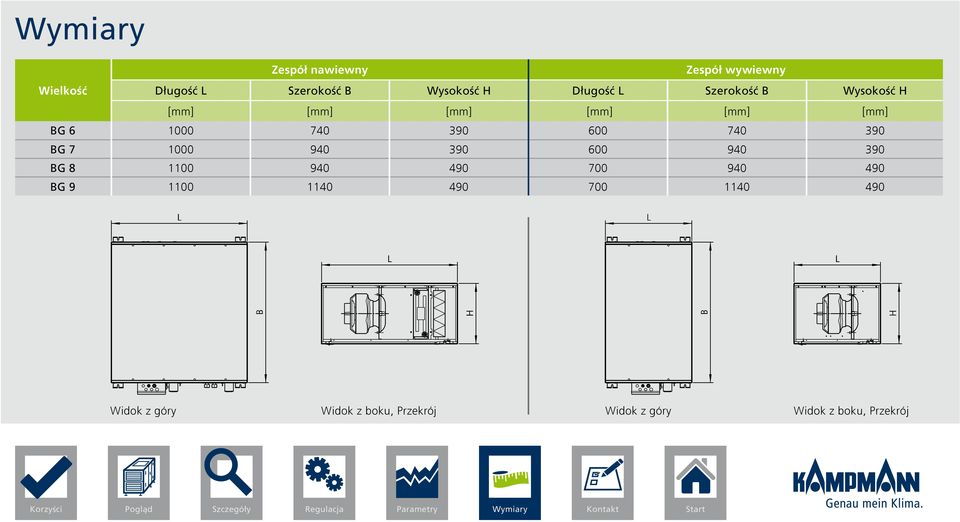

18 Zespół nawiewny Zespół wywiewny Wielkość Długość L Szerokość B Wysokość H Długość L Szerokość B Wysokość H [mm] [mm] [mm] [mm] [mm] [mm] BG BG BG BG Widok z góry Widok z boku, Przekrój Widok z góry Widok z boku, Przekrój Szczegóły Regulacja Parametry

19 Nasi pracownicy terenowi są zawsze blisko Ciebie. Skorzystanie z usług firmy Kampmann zapewnia Ci szereg korzyści: Korzysci dla klienta! doradztwo na miejscu różnorodność wzorów dostosowanie poboru mocy omówienie szczegółów obsługa posprzedażna Jesteśmy do Twojej dyspozycji: Kampmann.pl/kontakt Szczegóły Regulacja Parametry

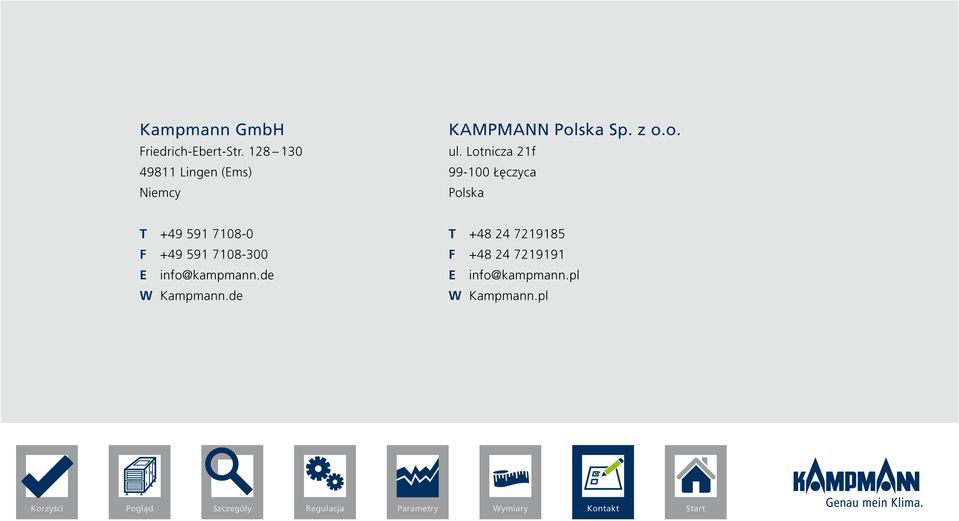

20 Kampmann GmbH Friedrich-Ebert-Str Lingen (Ems) Niemcy KAMPMANN Polska Sp. z o.o. ul. Lotnicza 21f Łęczyca Polska T F E info@kampmann.de W Kampmann.de T F E info@kampmann.pl W Kampmann.pl Szczegóły Regulacja Parametry
