1 Laboratorium Mainstreet 3600 Celem laboratorium jest praktyczne zapoznanie studentów z zasadą działania, konfiguracją oraz pracą z wykorzystaniem multipleksera Mainstreet Student podczas uczestniczenia w laboratorium zapozna się z: Konfiguracją półki, Administrowaniem oraz monitoringiem urządzenia z poziomu aplikacji Craft Interface Node Manager 9.0, Zarządzaniem dostępnymi interfejsami, Tworzeniem cross connect ów przy wykorzystaniu dostępnych kart, Odczytem i usuwaniem błędów odczytywanych przez kartę kontrolną. Przed rozpoczęciem laboratorium, student powinien zapoznać się z następującymi zagadnieniami: Podstawy sieci komputerowych, Podstawy zasad działania multiplekserów, Podstaw administracji Windows Server 2003 R2, Interfejsy X.21, E1, V35, Kodowanie Liniowe 2B1Q, Funkcje urządzeń DTU i DCU. Laboratorium ma na celu zapoznanie z podstawami zarządzania multiplekserem Mainstreet Komunikacja z półką odbywa się za pomocą portu szeregowego RS-232 oraz z poziomu programu Craft Interface Node Manager 9.0. W module pamięci karty kontrolnej znajduje się zaktualizowane oprogramowanie w wersji 1118-H0-20. Do połączenia się z urządzeniem potrzebny jest kabel zakończony z jednej strony wtyczką RS232, a z drugiej RJ45. Wtyczkę RJ45 trzeba podłączyć do portu SP1 lub SP2 (w zależności od opcji zerowania urządzenia), natomiast wtyczkę portu RS232 w naszym przypadku do serwera (lub bezpośrednio do komputera wyposażonego w ten port). Porty SP1 i SP2 znajdują się wewnątrz półki, aby się do nich dostać należy wysunąć zasilacze urządzenia (zdjęcie poniżej).

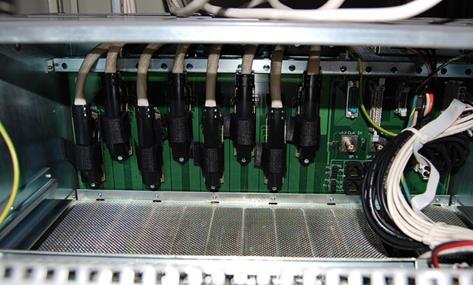

2 Po restarcie półki na poziomie 1, wtyk RJ45 podłączamy do portu SP2A. Po wsunięciu na miejsce i przykręceniu panelu zasilającego, możemy uruchomić półkę. Teraz można uruchomić program zarządzający Craft Interface Node Manager 9.0. W tym celu należy uruchomić Zdalny Pulpit i wpisać adres IP serwera: , login: MS1, hasło: student. Na pulpicie znajduje się skrót aplikacji. Program poprosi nas o zalogowanie się, domyślna nazwa użytkownika i hasło to : User Name: admin Password: mainstreet Po uruchomieniu się programu i odczekaniu kilku sekund aplikacja wykryje urządzenie. Następnym krokiem jest kliknięcie prawym przyciskiem myszy na nazwie Mainstreet3600 i kliknięcie opcji Start NMTI.

3 Program automatycznie zaloguje się na poziomie 5, nadającym użytkownikowi pełny dostęp do półki. W przypadku ręcznego logowania podajemy: Enter level: 5 Enter password: mainstreet Po poprawnym zalogowaniu pojawia się okno zarządzania węzłem.

4 Nagłówek Obszar danych Linia komend Linia diagnostyczna Obszar klawiszy funkcjonalnych Okno programu składa się z następujących obszarów: Obszar nagłówka wyświetla rodzaj urządzenia, wersję oprogramowania, nazwę węzła i półki, datę oraz czas, Obszar danych miejsce gdzie zobaczymy wyniki naszego działania, Linia komend miejsce gdzie będą wprowadzane znaki z klawiatury, Linia diagnostyczna tutaj wyświetlane są komentarze do instrukcji, ostrzeżenia i komentarze o błędach, Obszar klawiszy funkcjonalnych klawisze F1 do F10 wraz z przypisanymi do nich funkcjami. Opcje przypisane do obszaru klawiszy funkcjonalnych: CONFIG konfiguracja kart, obwodów ( portów ), zestawianie połączeń, HOUSE konfiguracja portów SP1 i SP2, ustawianie daty i godziny, ustawianie adresu i nazwy węzła, MAINT diagnostyka systemu, zakładanie pętli na interfejsach, wprowadzanie i zapamiętywanie bazy danych systemu, STATS monitoring pracy sieci dołączonej do multipleksera, ALARMS rejestrowanie, przegląd, analizowanie i usuwanie alarmów, CANCEL powrót do poprzedniego okna, QUIT powrót do głównego okna, PROCCED pojawia się w momencie konieczności zatwierdzenia komendy.

5 Konfiguracja kart Podczas pierwszego uruchomienia po restarcie półki, karta kontrolna nie widzi wszystkich slotów. W tym celu musimy aktywować moduł obsługi 8 lub więcej slotów (16 w przypadku pracy multiplekserów w trybie dwupółkowym). W głównym oknie programu wybieramy kolejno opcję : CONFIG SLOT Wpisujemy CTL, naciskamy enter i pojawia nam się okno: Wybieramy kolejno opcję: OPTIONS8+_MODULE Potwierdzamy klawiszem F10 (PROCEED) i moduł 8+ karty kontrolnej zostaje aktywowany.

6 Po tej operacji można przejść do konfiguracji kart. W tym celu zaczynając w głównym oknie przechodzimy przez następujące kroki: CONFIGSLOTCONFIG_ALL Pokaże się okno z prośbą potwierdzenia operacji oraz ostrzeżeniem o usunięciu połączeń wcześniej ustawionych podczas pierwszego uruchomienia nie dotyczy. Po potwierdzeniu operacji przyciskiem F10 rozpocznie się proces konfiguracji, może to zająć kilka sekund, ponieważ niektóre karty potrzebują więcej czasu na uruchomienie się. Po chwili w celu odświeżenia wybieramy opcję F6-SHOW_SLOTS. Poniżej wynik poprawnie prawidłowego przebiegu konfiguracji kart.

7 W przypadku pojawienia się problemu z pojedynczą kartą, można przeprowadzić jej reset komendą: MAINTON_SLOT <An> E RESET CARD An oznacza numer slotu np. A5 dla karty E&M. Potwierdzamy klawiszem F10 ( PROCEED ). Zresetowanie spowoduje chwilowe zerwanie przyporządkowanych do danej karty połączeń. Alarmy Każda operacja typu: resetowanie półki, wyjmowanie i instalowanie kart w urządzeniu, podłączanie DTU generuje błędy, które są rejestrowane przez system. W każdej chwili jest możliwość ich podglądu i usunięcia. W tym celu rozpoczynając w oknie głównym wykonujemy następujące kroki: ALARMSALLDIAGNOSTICDELETE_ALL Po poprawnie wykonanej operacji powinno nam się ukazać okno z informacją o braku listy błędów oraz na wyświetlaczu karty kontroli powinna pokazać się cyfra 0.

8 Nazwa węzła, data i godzina Po poprawnej konfiguracji kart oraz wykasowaniu błędów z pamięci systemu możemy nadać nazwę dla węzła oraz ustawić datę i godzinę. W głównym oknie wybieramy opcję: HOUSE i pojawi nam się następujące okno: W celu ustawienia daty wykonujemy następujące kroki: HOUSEDATA DD-MMM-RRRR E

9 Gdzie dla miesiąca podajemy trzy pierwsze litery angielskiej nazwy (np. SEP dla miesiąca wrzesień), potwierdzamy przyciskiem enter, a następnie przyciskiem F10. W celu ustawienia godziny wykonujemy kroki podobnie jak w przypadku daty: HOUSETIME GG:MMH E Po podaniu minut wpisujemy literę H dla 24 godzinnego formatu. Naciskamy przycisk enter i potwierdzamy klawiszem F10. Aby nadać nazwę dla węzła korzystamy z opcji: HOUSENODE_NAME NNNNNNN E W miejscu N mamy do dyspozycji 12 znaków na nazwę naszego węzła (POLITECHNIKA), następnie potwierdzamy operację jak poprzednio. Wynik widoczny jest w miejscu nagłówka w oknie głównym programu. Cross Connect y Po poprawnie przeprowadzonej konfiguracji kart możemy przystąpić do tworzenia tzw. cross connect ów, czyli do tego, do czego służą multipleksery. Na wszystkich kartach, w jakie jest wyposażona półka można tworzyć cross connect y poza kartami E&M. To karty analogowe i można je krosować tylko między sobą lub można utworzyć cross connect między dwoma portami jednej karty. W celu utworzenia cross connect ów, na każdej karcie trzeba wcześniej skonfigurować port oraz kanał. SLOT A1 A2 A3 A4 A5 A6 A7 A8 NAZWA KARTY X.21 Dual E1 Dual E1 28LC 2B1Q E&M E&M DNIC FORMAT DEFINIOWANIA OBWODU A1-P A2-K-P A3-K-P A4-P-K A5-P-K A6-P A7-P A8-P-K Gdzie P - oznacza port karty, K kanał DTU, każdy DTU NEW BRIDGE MainStreet posiada dwa kanały A i B. Przykład 1. Tworzenie cross connect między kartami 2B1Q i Dual E1. W tym celu konfigurujemy obwód na karcie 2B1Q wpisując komendę zaczynając od głównego okna:

10 CONFIGCIRCUIT A2-1-a E Czyli dla slotu drugiego (karta 2B1Q), jej pierwszego portu oraz portu a dla DTU i naciskamy enter ( E). Pojawi nam się okno: Karta jest ustawiona w trybie 9600b/s, gdzie nie cała ramka jest wykorzystana. Szybkość przepływu sygnału wynosi 64kb/s, lecz dane użytkowe nie są wszędzie wykorzystane. W celu zmiany ramki przechodzimy przez odpowiednie kroki: CONFIGCIRCUIT A2-1-AFUNCTIONRATE_ADAPTMETHOD TRANSPARENT Program poprosi o potwierdzenie operacji więc naciskamy przycisk F10 (PROCEED). Pojawia nam się nowe okno, gdzie można zauważyć, że pełny kanał jest udostępniony z prędkością 64 kb/s (zrzut poniżej). Mamy już połączenie skonfigurowane w jedną stronę, czyli fizycznie na interfejs A na DTU z portu 1.

11 Teraz konfigurujemy kartę Dual E1 wpisując komendę: CONFIGCIRCUIT a4-a-1 E Pojawia nam się okno: Karta Dual E1 może transmitować głos i dane, ale dla cross connect u z kartą 2B1Q musimy zmienić transmisję karty Dual E1 na DATA, dlatego przechodzimy o kolejne dwa kroki: CONFIGCIRCUIT A4-A-1FUNCTIONDATA Po potwierdzeniu operacji klawiszem F10, pojawia nam się okno z informację o poprawnie skonfigurowanej karcie Dual E1.

12 Po skonfigurowaniu obu kart możemy przystąpić do tworzenia połączenia między nimi. W tym celu wracamy do okna głównego i wykonujemy następującą operację: CONFIGCONNECT a2-1-a E TO_CIRCUIT a4-a-1 E Potwierdzamy klawiszem F10 i mamy cross connect między kartą 2B1Q, a kartą Dual E1, czyli wszystko co zostanie przesłane DTU portem A na port 1 karty 2B1Q, wyjdzie w karcie Dual E1 pierwszym portem. W celu uniknięcia kłopotów przy tworzeniu innych cross connect ów (np. próby użycia zajętego portu), po wykonaniu każdego połączenia powinno się je przerwać. Wystarczy nacisnąć przycisk F2 (DISCONNECT) i potwierdzić klawiszem F10.

13 Przykład 2. Cross connect między kartą X.21 i Dual E1. Jako pierwszą konfigurujemy kartę X.21 (slot 1) na porcie pierwszym. W tym celu w głównym oknie wykonujemy następujące kroki: CONFIGCIRCUIT A1-1 Pojawia nam się okno ze znaną nam już z poprzedniego przykładu ramką, tym razem również ją zmieniamy poleceniem: CONFIGCIRCUIT A1-1FUNCTIONRATE_ADAPTMETHOD TRANSPARENT Potwierdzamy przyciskiem F10 i otrzymujemy gotową ramkę. Lecz tym razem zwiększymy prędkość transferu z 64kb/s do 512 kb/s (czyli 8 x 64kb/s). W tym celu posługujemy się komendą : CONFIGCIRCUIT A2-1-AFUNCTIONRATE_ADAPTI/F_SPEED 512 E Po potwierdzeniu operacji mamy port skonfigurowany z prędkością 512kb/s na pierwszym porcie karty X.21. Do połączenia karty Dual E1 z kartą X.21 wykorzystamy wcześniej skonfigurowany port pierwszy karty Dual E1. Wracamy do głównego okna i używamy komendy:

14 CONFIGCONNECT a1-1 ETO CIRCUIT a4-a-1 E Potwierdzamy operację przez wybór opcji PROCCED i cross connect między kartami zostaje utworzony. W tym przypadku przypisaliśmy port o prędkości 512 kb/s do portu o prędkości 64 kb/s. Operacja została pomyślnie zakończona dlatego, że system automatycznie utworzył sobie tzw. SUPER GRUPĘ, gdzie utworzone zostało 8 kanałów po 64 kb/s każdy. W celu podglądu tego faktu, wchodzimy na połączenie od strony karty Dual E1 (zrzut poniżej). Zaczynając od głównego okna wydajemy komendę: CONFI GCONNECT a4-a-1 ESHOW_GROUP

15 Przykład 3. W tym przykładzie utworzymy cross connect między portem drugim karty DNIC i piętnastym portem karty Dual E1. Zaczynamy od konfiguracji portu na karcie DNIC. W tym celu w głównym oknie podajemy komendę: CONFIGCIRCUIT a7-2-a E W tym przypadku również zmieniamy kanał użytkowy ramki komendą: CONFIGCIRCUIT A7-2-AFUNCTIONRATE_ADAPTMETHOD TRANSPARENT Po potwierdzeniu operacji pojawia nam się okno z poprawnie przygotowanym portem nr 2, zrzut ekranu poniżej.

16 Wychodzimy przyciskiem F9 do głównego okna i przechodzimy do konfiguracji karty Dual E1 na porcie 15: CONFIGCIRCUIT a4-a-15 E Zmieniamy funkcję karty z VOICE na DATA wykonując następujące kroki: CONFIGCIRCUIT A4-A-15FUNCTIONDATA Potwierdzamy przyciskiem F10. Poprawnie skonfigurowany port na karcie Dual E1 powinien wyglądać następująco: Po skonfigurowaniu portów na obu kartach tworzymy cross connect komendą:

17 CONFIGCONNECT a7-2-a ETO_CIRCUIT a4-a-15 E Ćwiczenia do samodzielnej realizacji. Zestaw Skonfiguruj wszystkie karty w sekcji interfejsów. 2. Nadaj węzłowi nazwę LAB TI oraz ustaw aktualną datę i godzinę. 3. Wykonaj cross-connect między 3 portem karty DNIC i 10 portem karty DUAL E1 (zmień tryb transmisji karty Dual E1 na DATA). 4. Zresetuj jedną kartę E&M. 5. Sprawdź listę wszystkich alarmów na karcie kontroli i ewentualnie ją wyczyść. 6. Wykonaj cross-connect między 5 portem karty X.21 (tryb DATA oraz szybkość transmisji 64kb/s) i dowolnym portem karty Dual E1 (tryb DATA). Zestaw Nadaj węzłowi nazwę TELEINFORMATYKA oraz ustaw aktualną datę i godzinę. 2. Skonfiguruj wszystkie karty w sekcji interfejsów. 3. Wykonaj cross-connect między 2 portem karty 2B1Q i 1 portem kart DUAL E1 (tryb DATA). 4. Zresetuj jedną kartę 2B1Q. 5. Sprawdź listę wszystkich alarmów na karcie kontroli i ewentualnie ją wyczyść. 6. Wykonaj cross-connect między 1 portem karty E&M i 3 portem karty E&M w innym slocie.

18 Zestaw Skonfiguruj wszystkie karty w sekcji interfejsów. 2. Nadaj węzłowi nazwę PK TI oraz ustaw aktualną datę i godzinę. 3. Wykonaj cross-connect między 1 portem karty X.21 (tryb DATA oraz szybkość transmisji 512 kb/s) i 15 portem drugiej karty Dual E1 (tryb DATA). 4. Zresetuj jedną kartę Dual E1. 5. Sprawdź listę wszystkich alarmów na karcie kontroli i ewentualnie ją wyczyść. 6. Wykonaj cross-connect między 5 portem pierwszej karty Dual E1 (tryb DATA) i 12 portem karty DNIC. Zestaw Skonfiguruj wszystkie karty w sekcji interfejsów. 2. Nadaj węzłowi nazwę ITI PK oraz ustaw aktualną datę i godzinę. 3. Wykonaj cross-connect między 3 portem karty X.21 (tryb data oraz szybkość transmisji 512 kb/s) i dowolnym portem karty Dual E1 (tryb DATA). 4. Wykonaj cross-connect między 1 portem karty DNIC i 1 portem karty E&M, czy operacja przebiegła pomyślnie? Odpowiedź uzasadnij. 5. Zresetuj jedną kartę DNIC. 6. Sprawdź listę wszystkich alarmów na karcie kontroli i ewentualnie ją wyczyść. Zestaw Skonfiguruj wszystkie karty w sekcji interfejsów. 2. Nadaj węzłowi nazwę PK Lab Tele oraz ustaw aktualną datę i godzinę. 3. Wykonaj cross-connect między dowolnym portem pierwszej karty Dual E1 (tryb DATA) i dowolnym portem drugiej karty Dual E1 (tryb DATA). 4. Zresetuj kartę Dual E1. 5. Sprawdź listę wszystkich alarmów na karcie kontroli i ewentualnie ją wyczyść. 6. Wykonaj cross-connect między 2 portem karty DNIC i 1 portem karty 2B1Q (tryb data).
