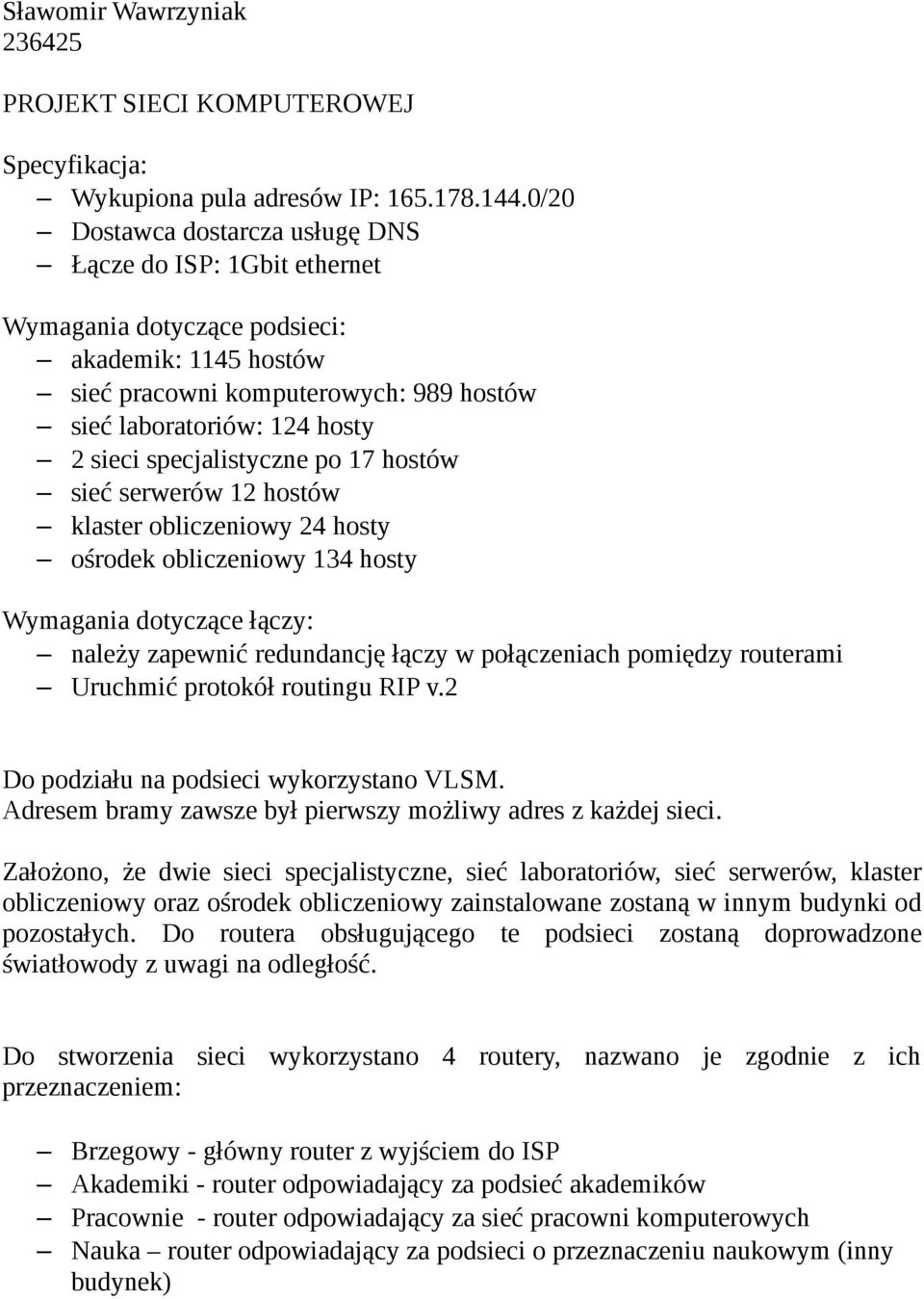

1 Sławomir Wawrzyniak PROJEKT SIECI KOMPUTEROWEJ Specyfikacja: Wykupiona pula adresów IP: /20 Dostawca dostarcza usługę DNS Łącze do ISP: 1Gbit ethernet Wymagania dotyczące podsieci: akademik: 1145 hostów sieć pracowni komputerowych: 989 hostów sieć laboratoriów: 124 hosty 2 sieci specjalistyczne po 17 hostów sieć serwerów 12 hostów klaster obliczeniowy 24 hosty ośrodek obliczeniowy 134 hosty Wymagania dotyczące łączy: należy zapewnić redundancję łączy w połączeniach pomiędzy routerami Uruchmić protokół routingu RIP v.2 Do podziału na podsieci wykorzystano VLSM. Adresem bramy zawsze był pierwszy możliwy adres z każdej sieci. Założono, że dwie sieci specjalistyczne, sieć laboratoriów, sieć serwerów, klaster obliczeniowy oraz ośrodek obliczeniowy zainstalowane zostaną w innym budynki od pozostałych. Do routera obsługującego te podsieci zostaną doprowadzone światłowody z uwagi na odległość. Do stworzenia sieci wykorzystano 4 routery, nazwano je zgodnie z ich przeznaczeniem: Brzegowy - główny router z wyjściem do ISP Akademiki - router odpowiadający za podsieć akademików Pracownie - router odpowiadający za sieć pracowni komputerowych Nauka router odpowiadający za podsieci o przeznaczeniu naukowym (inny budynek)

specjalistyczne po 17 hostów sieć serwerów 12 hostów klaster obliczeniowy 24 hosty ośrodek obliczeniowy 134 hosty Wymagania dotyczące łączy: należy zapewnić redundancję łączy w połączeniach pomiędzy

2 Wykorzystano je stosunkowo optymalnie instalując w slotach interfejsy rozszerzając ich możliwości. Próbowano z uwagi na koszty zmieścić się w jak najmniejszej liczbie urządzeń. AKADEMIKI: Podsieć dla akademików powinna obsłużyć 1145 hostów. Z uwagi na znaczącą ilość hostów w sieci, podzielono ją na 6 mniejszych podsieci, aby uniknąć dużej domeny rozgłoszeniowej. W każdej z nich skorzystano z maski /24. Pojemność podsieci akademików wzrosła więc dość znacznie i można przydzielić w niej 1524 adresy ip. Pozwala to na dalszą rozbudowę sieci, oraz uwzględnia sprzęt sieciowy używany przez studentów, np. drukarki sieciowe. Mamy więc około 400 zapasowych ip. 6 głównych switchy podłączono do routera przy pomocy skrętki. Przepustowość połączenia 1Gbit. Do każdego z głównych switchy podłączono switche umożliwiające podłączenie stacji roboczych. Połączenie switch stacja robocza odbywa się przy pomocy Fast Ethernetu. Na zainstalowanym sprzęcie można podłączyć 1518 urządzeń końcowych. Podsieci: akademiki1 adres: /24 zakres ip: broadcast: akademiki2 adres: /24 zakres ip: broadcast: akademiki3 adres: /24 zakres ip: broadcast: akademiki4 adres: /24 zakres ip: broadcast: akademiki5 adres: /24 zakres ip: broadcast:

W każdej z nich skorzystano z maski /24. Pojemność podsieci akademików wzrosła więc dość znacznie i można przydzielić w niej 1524 adresy ip.

3 akademiki6 adres: /24 zakres ip: broadcast: Pracownie: Sieć pracowni została zbudowana w podobny sposób co sieć obsługująca akademiki. Sieć powinna obsługiwać 989 hostów. Biorąc pod uwagę mniejsze zapotrzebowanie na podłączenie dodatkowych urządzeń do sieci niż w przypadku akademików sieć została podzielona na pięć mniejszych podsieci. W sieciach skorzystano z maski /24. Dla urządzeń końcowych do dyspozycji mamy 1265 portów oraz 1270 adresów ip. pracownie1 adres: /24 zakres ip: broadcast: pracownie2 adres: /24 zakres ip: broadcast: pracownie3 adres: /24 zakres ip: broadcast: pracownie4 adres: /24 zakres ip: broadcast: pracownie5 adres: /24 zakres ip: broadcast: Reszta podsieci została zainstalowana w drugim budynku.

Biorąc pod uwagę mniejsze zapotrzebowanie na podłączenie dodatkowych urządzeń do sieci niż w przypadku akademików sieć została podzielona na pięć mniejszych podsieci.

4 Ośrodek obliczeniowy: Dla ośrodka idealną maską okazała się maska /24. Domena rozgłoszeniowa nie jest zbyt duża. Sieć miała pomieścić 134 hosty. Dysponując jeszcze znaczną pulą adresową nie widać przeszkód aby zachować pewną nadmiarowość. osrodek obliczeniowy adres: /24 zakres ip: broadcast: Sieć laboratoriów: Użyto maski /24. Biorąc pod uwagę wymagania podłączenia 124 hostów. Większa maska uniemożliwiałaby podłączenie innych urządzeń. Można było zoptymalizować wykorzystanie adresów ip tworząc dwie podsieci. Zdecydowano się jednak na jedną podsieć z uwagi na dostateczny rozmiar puli adresowej i niezbyt dużą ilość hostów w tej sieci. Użyto standardowych switchy FastEthernet. laboratoria adres: /24 zakres ip: broadcast: Klaster: Klaster obliczeniowy podłączono do routera przy pomocy jednego switcha. Podłączono go do routera łączem 1 Gbs. Natomiast podłączenia między maszynami a switchem są FastEthernetowe. klaster adres: /27 zakres ip: broadcast: Sieć serwerów: Sieć na 12 hostów. Użyto maski /27. Jest to może pewien nadmiar, jednak niezbyt duży. I w zupełności gwarantuje możliwości dalszej dość dużej rozbudowy.

Biorąc pod uwagę wymagania podłączenia 124 hostów. Większa maska uniemożliwiałaby podłączenie innych urządzeń. Można było zoptymalizować wykorzystanie adresów ip tworząc dwie podsieci.

5 serwery adres: /27 zakres ip: broadcast: Dwie sieci specjalistyczne: W każdej sieci po 17 hostów. Użyto masek /27. Pozwala to na przyłączenie 30 hostów. Co moim zdaniem jest wystarczające. spec1 adres: /27 zakres ip: broadcast: spec2 adres: /27 zakres ip: broadcast: Dla połączeń między routerami wydzielono osobne podsieci o pojemności 2 hostów. Wykorzystano około 85% przestrzeni adresowej. Podsieci wykorzystują 3436 adresów ip. Rezerwa została zostawiona na okazję dalszej rozbudowy sieci. ZALETY ROZWIĄZANIA: Tanie koszty okablowania ( mało połączeń światłowodowych i większość FastEthernetowych) Duża redundancja Optymalne wykorzystanie sprzętu Możliwość rozbudowy, zostało 15% wolnych adresów WADY: Nie zawsze bardzo szybka prędkości połączeń Czasami było można bardziej ograniczyć liczbę ip tworząc więcej podsieci

178.157.97 165.178.156.126 broadcast: 165.178.157.127 Dla połączeń między routerami wydzielono osobne podsieci o pojemności 2 hostów. Wykorzystano około 85% przestrzeni adresowej.
