1 Adresacja IP

2 Co to jest adres ip? numer, który identyfikuje komputer lub opisuje sieć (wszystko zależy od dodatkowego parametru: maski) zewnętrzne (widziane w Internecie np ) - wewnętrzne (np ) IP zewnętrzny jest jedyny i niepowtarzalny na całym świecie, natomiast wewnętrzny może się powtarzać w różnych domowych sieciach (choć oczywiście w jednej sieci jest niepowtarzalny).

3 Klasy adresy ip IP dzieli się na klasy adresowe, czyli "Class Address": A, B, C. Uwaga: należy odróżnić ilość numerów IP, od ilości komputerów z adresem IP

4 Klasy adresowe ip Klasa A to nr IP od (włącznie) z maską: 255.xxx.xxx.xxx Uwaga: sieć 127.xxx.xxx.xxx jest zarezerwowana dla LoopBack Address i nie może być używana do adresowania klientów w domowej sieci, ani do trasowania w Internecie Klasa B to nr IP od (włącznie) z maską xxx.xxx Klasa C to nr IP od (włącznie) z maską xxx xxx to dowolne numery w zakresie 0-255

5 Podział adresów ip W adresie IP wyodrębniamy dwie części: Sieci, Hosta. ADRES DZIELIMY NA OKTETY ODDZIELONE KROPKĄ NP

6 Podział adresów ip klasa A gdzie 1 to adres sieci a pozostałe oktety to adresy hosta Daje to nam mozliwość stworzenia w tej adresacji do hostów

7 Podział adresów ip klasa B gdzie 128 oraz 10 to adres sieci a pozostałe oktety to adres hosta Daje to nam mozliwość stworzenia w tej adresacji do hostów

8 Podział adresów ip klasa C gdzie to adres sieci a pozostałe oktety to adres hosta Daje to nam mozliwość stworzenia w tej adresacji do 254 hostów

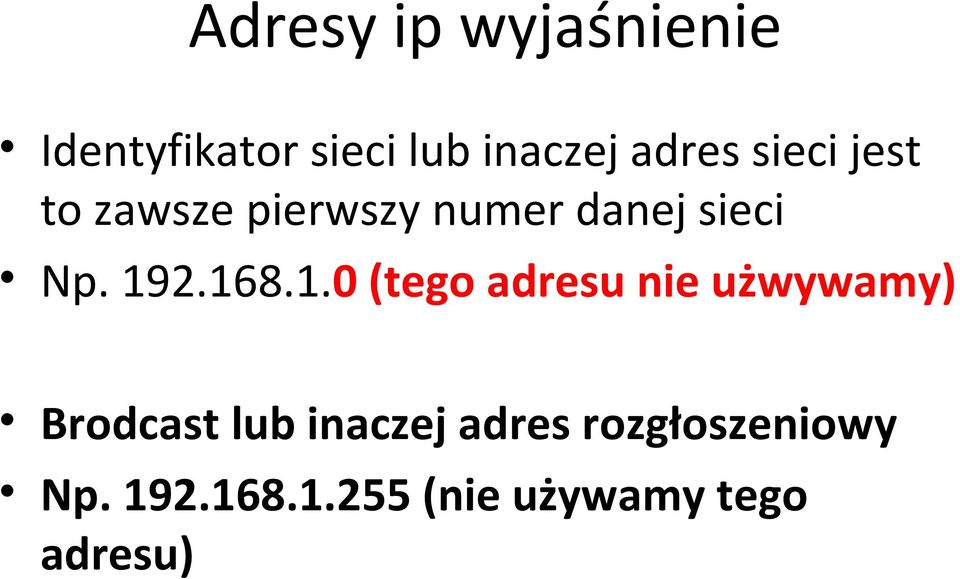

9 Adresy ip wyjaśnienie Identyfikator sieci lub inaczej adres sieci jest to zawsze pierwszy numer danej sieci Np (tego adresu nie użwywamy) Brodcast lub inaczej adres rozgłoszeniowy Np (nie używamy tego adresu)

10 Wniosek Każdy oktet posiada do 256 numerów ip Hostów w danym oktecie może być maksymalnie do 254 wynika to z odjęcia adresu sieci oraz adresu rozgłoszeniowego Adresy krańcowe (dolne i górne) te adresy wykorzystujemy do adresowania użądzeń istotnych dla sieci np. routerów czy serwerów Adres routera zawsze jest adresem bramy

11 Maska podsieci czyli określanie ilości hostów w sieci Maska sieci zwykła Maska sieci skrócona zapis skrócony [0] / zapis skrócony [128] / zapis skrócony [192] / zapis skrócony [224] / zapis skrócony [240] / zapis skrócony [248] / zapis skrócony [252] / zapis skrócony [254] / zapis skrócony [255] /32

12 Ponieważ w praktyce najczęściej zajmujemy się małymi sieciami (do 256 numerów) opiszemy sieć klasy C.

13 W sieciach klasy C można utworzyć podsieci dzieląc bryłę adresów IP począwszy od 256 szt. IP. Kolejne podsieci tworzymy dzieląc bryły na pół. maska [0] pozwala na utworzenie jednej podsieci o ilości 256 szt. IP Zakres numerów: od 0 do 255 maska [128] pozwala na utworzenie dwóch podsieci o ilości 128 szt. IP Zakres numerów: od 0 do 127 oraz maska [192] pozwala na utworzenie czterech podsieci o ilości 64 szt. IP Zakres numerów: od 0 do 63, , , maska [224] pozwala na utworzenie ośmiu podsieci o ilości 32 szt. IP Zakres numerów: od 0 do 31, 32-63, 64-95, , itd. maska [240] pozwala na utworzenie szesnastu podsieci o ilości 16 szt. IP Zakres numerów: od 0 do 15, 16-31, 32-47, 48-63, 64-79, 80-95, itd. maska [248] pozwala na utworzenie 32 podsieci o ilości 8 szt. IP Zakres numerów: od 0 do 7, 8-15, 16-23, 24-31, 32-39, 40-48, itd. maska [252] pozwala na utworzenie 64 podsieci o ilości 4 szt. IP Zakres numerów: (od 0 do 3, 4-7, 8-11, 12-15, 16-19, itd.) Jest to najmniejsza możliwa podsieć 2 szt. IP pod maską [254] (maska ta praktycznie nie jest wykorzystywana, gdyż nie można na niej utworzyć podsieci) 1 szt. IP pod maską [255] (numer pojedynczej stacji)

14 Uwaga: stosujemy zasadę, że numery IP krańcowe nie są przeznaczone dla komputerów, a jedynie do opisu podsieci. W związku z tym, zawsze mamy o 2 szt. komputerów mniej, niż sztuk nr IP przydzielonych dla danej podsieci. Dlatego najmniejsza możliwa sieć musi mieć ponad 2 szt. IP, czyli w praktyce 4 szt. IP. W sieci / pierwszy wolny nr IP dla hosta to , a nie jak by to niby wynikało z kolejności adresowania. Kolejne numery czyli: , itd. przeznaczone zostaną dla kolejnych hostów, aż do włącznie. IP , to w naszym przykładzie adres sieci, a , to adres Broadcast.

15 Tworzenie podsieci Zadania do rozwiązania

16 Schematy logiczne
