1 Pos : 2 / #N eus truktur #/Online-Dokumentation (+KN X)/Titelbl ätter/di mmer/titelbl att - @ 1 === Ende der Liste für T extmar ke Cover === Rev Busch-Dimmer Ściemniacz U U

2 Pos : 4 / #N eus truktur #/Online-Dokumentation (+KN X)/Inhalts verz eic hnis (--> Für alle D okumente <--)/Inhalts verz @ 1 === Ende der Liste für T extmar ke TOC === Busch-Dimmer 1 Bezpieczeństwo Zastosowanie zgodne z przeznaczeniem Środowisko Dane techniczne Budowa i funkcja Cechy funkcjonalne i wyposażenia Możliwości kombinacji Zmniejszenie mocy przyłączowej (derating) Montaż i przyłącze elektryczne Wymogi stawiane instalatorowi Montaż Przyłącze elektryczne Wkładanie lampki neonowej Uruchomienie Usuwanie usterek

3 Pos : 7 / #N eus truktur #/Online-Dokumentation (+KN X)/Sicherheits hinweis e und Hi nweis e (--> F ür all e D okumente <--)/Warnhinweis e/sicherheit - 127/230 @ 1 Pos : 11 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - U mwelt/hi nweis - U mwelt - Hinweis @ 1 Pos : 13 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Dimmer Bezpieczeństwo Pos : 6 / #N eus truktur #/Online-Dokumentation (+KN X)/Ü bersc hriften (--> Für alle Dokumente <--)/1. Ebene/S Bezpieczeństwo Ostrzeżenie Napięcie elektryczne! Zagrożenie życia i niebezpieczeństwo pożaru przez napięcie elektryczne 127/230 V. Prace w sieci pod napięciem 127/230 V wolno wykonywać jedynie wykwalifikowanym elektrykom! Przed montażem/demontażem odłączyć napięcie sieciowe! Pos : 8 / #N eus truktur #/Online-Dokumentation (+KN X)/Ü bersc hriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bes timmungsgemäß er Gebrauc Zastosowanie zgodne z przeznaczeniem Pos : 9 / #N eus truktur #/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch (--> Für alle Dokumente <--)/Bus ch-di mmer /Besti mmungsgemäß er Gebr @ 1 Urządzenie przeznaczone jest wyłącznie do stosowania opisanego w rozdziale Budowa i funkcja z dostarczonymi i dopuszczonym komponentami. Pos : 10 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/U - Z/U Środowisko Pamiętać o ochronie środowiska! Nie wolno wyrzucać urządzeń elektrycznych i elektroniczych z odpadami domowymi. Urządzenie zawiera cenne surowce, które można ponownie wykorzystać. Dlatego należy je oddawać do odpowiedniego punktu zbiórki. Pos : 12 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - U mwelt/hi nweis - U mwelt - Entsorgung @ 1 Cały materiał zabezpieczenia transportowego i wszystkie urządzenia zostały wyposażone w odpowiednie oznakowania i symbole atestujące przeprowadzenie kontroli w kwestii usuwania ich jako odpady. Materiał opakowaniowy i urządzenia elektryczne oraz ich elementy należy zawsze oddawać do utylizacji w autoryzowanych punktach zbiórki lub zakładach utylizacji odpadów. Produkty odpowiadają ustawowym wymogom, szczególnie ustawom dotyczącym urządzeń elektrycznych i elektronicznych oraz rozporządzeniu REACH. (Dyrektywa UE 2002/96/WE WEEE i RoHS 2002/95/WE) (Rozporządzenie UE REACH i ustawa wykonawcza do rozporządzenia (WE) nr 1907/2006)

4 Pos : 15 / #Neustr uktur#/online-dokumentation (+KNX)/Technische Daten/Dimmer/Technische Daten - @ 1 Pos : 20 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Dimmer Dane techniczne Pos : 14 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/S - T/Technische Dane techniczne Uwagi ogólne Napięcie znamionowe U V AC ±10 %, 50 Hz 127 V AC ±10 %, 60 Hz Moc nominalna (zależnie od temperatury otoczenia; U W / VA 300 W / VA uwzględnić stratę mocy 20 % przy konwencjonalnych transformatorach) Obciążenie minimalne 20 VA Szerokość modułu 3 jednostki (1 jednostka = 18 mm) ważne tylko przy aparatach do zabudowy szeregowej (REG) Zabezpieczenie zwarciowe T 3,15 H Zabezpieczenie przed przeciążeniem Ogranicznik temperatury Całkowity zakres temperatur otoczenia C Moc przyłączowa Zakres temperatur otoczenia C moc przyłączowa 100 % Zakres temperatur otoczenia C zmniejszona moc przyłączowa (derating) Zacisk 4 Napięcie znamionowe Prąd znamionowy Zainstalowany wyłącznik instalacyjny 230 V AC ±10 %, 50 / 60 Hz 100 ma 0,5 A Wskazówka Zacisk 4 jest przewidziany do pracy z urządzeniami odłączającymi od sieci, patrz Rys. 4. Pos : 16 / #Neustr uktur#/online-dokumentation (+KNX)/Überschriften (--> Für all e D okumente <--)/1. Ebene/A - F/Aufbau und Budowa i funkcja Pos : 17 / #Neustr uktur#/online-dokumentati on (+KN X)/Lastarten/Lastarten Gl üh Halo NV-Hal o mit 1 Urządzenie umożliwia regulację następujących obciążeń: Żarówki 230 V Lampy halogenowe 230 V Niskonapięciowe lampy halogenowe z transformatorem konwencjonalnym Pos : 18 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/A - F/Funktions- und Aus stattungs mer kmal Cechy funkcjonalne i wyposażenia Pos : 19 / #Neustr uktur#/online-dokumentation (+KNX)/Aufbau und Funktion/Dimmer/Funktionen Uruchamianie obrotowe Sekwencyjny wyłącznik schodowy i miękkie działanie zapadki Nacinanie fazy Regulowana minimalna jasność Podświetlenie lampką neonową (tylko w wersji podtynkowej) Można stosować również w układach schodowych

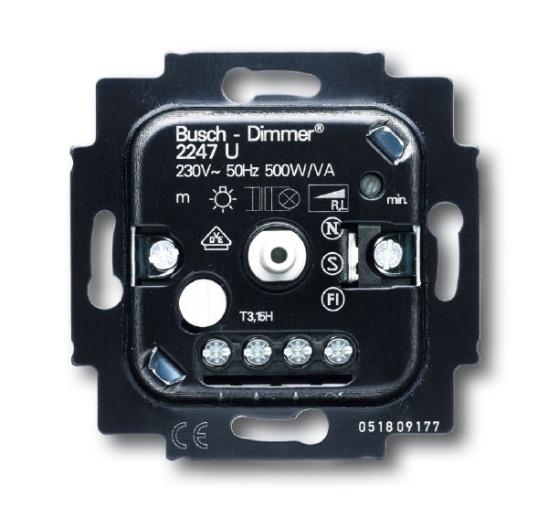

5 Pos : 22 / #Neustr uktur#/online-dokumentati on (+KN X)/Kombi nations möglichkeiten/di mmer/kombinati ons möglichkeiten - @ 1 Pos : 23 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Dimmer Budowa i funkcja Pos : 21 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/G - L/Kombinati ons Możliwości kombinacji Podtynkowo Aparat do zabudowy szeregowej 2247 U 2247 X X X X 3856 X X

6 Pos : 27 / #Neustr uktur#/online-dokumentation (+KN X)/Der ati ng/der ating - Kur ve Kur @ 1 Pos : 28 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Dimmer Zmniejszenie mocy przyłączowej (derating) Pos : 24 / #Neustr uktur#/online-dokumentation (+KNX)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/A - F /Der ati Zmniejszenie mocy przyłączowej (derating) Pos : 25 / #Neustr uktur#/online-dokumentati on (+KN X)/Der ati ng/der ating - Di mmer (Leistungsmi nderung 20 pr ozent bei Einbau i n Gas @ 1 Ściemniacz ogrzewa się podczas eksploatacji, ponieważ część mocy przyłączowej zostaje przekształcana jako strata mocy w ciepło. Podana moc nominalna została przyjęta jako moc w przypadku montażu ściemniacza w masywnej ścianie z cegieł. Jeżeli ściemniacz zostanie zamontowany w ścianie z betonu komórkowego, drewna lub płyt gipsowokartonowych, to maksymalną moc przyłączową należy zredukować o 20 %. Zredukowanie mocy przyłączowej jest zawsze wtedy konieczne, kiedy zainstalowano kilka ściemniaczy jeden pod drugim lub jeżeli inne źródła ciepła wywołują dalsze ocieplenie. W pomieszczeniach silnie ogrzewanych maksymalna moc przyłączowa musi zostać odpowiednio zredukowana stosownie do wykresu graficznego. Pos : 26 / #Neustr uktur#/online-dokumentati on (+KN X)/Der ati ng/der ating - Berec hnung Nennleistung konventionelle Tr @ 1 Do obliczenia mocy znamionowej należy zastosować następujący wzór: Moc znamionowa = straty transformatora* + moc źródeł światła * w transformatorach konwencjonalnych ~ 20 % znamionowej mocy transformatora Rys. 1: Derating/utrata mocy Jednostka Znaczenie % Moc nominalna C Temperatura otoczenia

7 Pos : 30 / #Neustr uktur#/online-dokumentati on (+KN X)/Sic herheits hinweise und Hinweis e (--> Für alle Dokumente <--)/Warnhinweise/Sic herheit - Ni eders pannungs- und 127/230 V-Leitung @ 1 Pos : 32 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Dimmer Montaż i przyłącze elektryczne Pos : 29 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/M - O/M ontage und el ektrisc her Anschl Montaż i przyłącze elektryczne Ostrzeżenie Napięcie elektryczne! Zagrożenie życia i przez napięcie elektryczne o wartości 127/230 V w przypadku zwarcia do przewodu niskonapięciowego. Przewodów niskonapięciowych i przewodów 127/230 V nie wolno układać razem w jednej puszce podtynkowej! Pos : 31 / #Neustr uktur#/online-dokumentation (+KN X)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sic herheit - F ac hkenntniss Wymogi stawiane instalatorowi Ostrzeżenie Napięcie elektryczne! Urządzenie wolno instalować jedynie osobom posiadającym konieczną wiedzę i doświadczenie w dziedzinie elektrotechniki. Niefachowa instalacja zagraża życiu instalatora i użytkowników instalacji elektrycznej. Niefachowa instalacja może prowadzić do poważnych szkód rzeczowych, na przykład pożaru. Wymagana wiedza fachowa i warunki instalacji to przynajmniej: Stosować pięć zasad bezpieczeństwa (DIN VDE 0105, EN 50110): 1. Odłączyć od sieci. 2. Zabezpieczyć przed ponownym włączeniem. 3. Upewnić się, że urządzenie nie jest pod napięciem. 4. Uziemić i zewrzeć. 5. Zakryć lub odgrodzić sąsiednie części znajdujące się pod napięciem. Stosować odpowiednie osobiste wyposażenie ochronne. Stosować jedynie odpowiednie narzędzia i przyrządy pomiarowe. Sprawdzić rodzaj sieci zasilającej (system TN, system IT, system TT) i zapewnić wynikające z tego warunki przyłączenia (klasyczne zerowanie, uziemienie ochronne, wymagane dodatkowe kroki itp.)

8 Pos : 34 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sic herheit - 127/230 @ 1 Pos : 40 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Dimmer Montaż i przyłącze elektryczne Pos : 33 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/M - O/M Montaż Ostrzeżenie Napięcie elektryczne! Zagrożenie życia i niebezpieczeństwo pożaru przez napięcie elektryczne 127/230 V. Prace w sieci pod napięciem 127/230 V wolno wykonywać jedynie wykwalifikowanym elektrykom! Przed montażem/demontażem odłączyć napięcie sieciowe! Pos : 35 / #Neustr uktur#/online-dokumentati on (+KN X)/Montage/alle Geräte/M ontage - UP-Dos en - DIN oder geeignetes Aufputzgehaeuse - Ohne Doc vari abl @ 1 Mechanizm podtynkowy wolno montować jedynie w podtynkowych puszkach sprzętowych według DIN , część 1 lub w odpowiednich obudowach natynkowych. Pos : 36 / #Neustr uktur#/online-dokumentati on (+KN X)/Montage/alle Geräte/M ontage - H uts chi enen nac h D IN EN Ohne Doc vari abl @ 1 Aparat do zabudowy szeregowej wolno montować jedynie na szynach o profilu omega według DIN EN Aparat do zabudowy szeregowej jest zatrzaskiwany na szynie o profilu omega. Pos : 37 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Sachschäden/Achtung - Ü ber hitz ung bei Transfor mator betrieb - konv. Tr @ 1 Uwaga! Uszkodzenie urządzenia przez przegrzanie! Zapewnić, aby w przypadku eksploatacji z transformatorami każdy transformator został zabezpieczony według instrukcji producenta od strony pierwotnej pojedynczo lub za pomocą bezpiecznika temperaturowego. Należy stosować wyłącznie transformatory zwojowe według DIN EN Pos : 38 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Sachschäden/Achtung - U nbelasteter Transfor @ 1 Uwaga! Uszkodzenie urządzenia przez zawyżenie napięcia! Dłuższa eksploatacja transformatora bez obciążenia (na przykład w przypadku uszkodzonej żarówki) wraz z ściemniaczem może spowodować zniszczenie transformatora i ściemniacza. Powodem tego jest ewentualne zawyżenie napięcia, mogące powstać pomiędzy nieobciążonym transformatorem i ściemniaczem. Należy podłączyć przynajmniej dwie żarówki do jednego transformatora lub przynajmniej dwa transformatory do jednego ściemniacza. Należy natychmiast wymieniać uszkodzone żarówki. Pos : 39 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Allgemei n/hi nweis - Transfor mator betrieb an Di @ 1 Wskazówka do pracy transformatora ze ściemniaczami W celu osiągania liniowego wzrostu stopnia jasności lamp halogenowych w całym zakresie regulacji od poziomu jasnego do ciemnego, należy stosować transformatory o jednakowym napięciu wtórnym i jednakowej mocy. Podczas wykonywania instalacji należy uwzględnić fakt, iż transformatory mogą w zależności od ich jakości i sposobu wykonania wywoływać odgłos przydźwięku w przypadku eksploatacji wraz z ściemniaczami. W przypadku zbyt wysokich prądów włączenia należy stosować ograniczniki prądu włączeniowego

9 Pos : 42 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Allgemei n/hi nweis - Ansc hlussleis tung an U mg ebungstemper atur @ 1 Pos : 43 / #Neustr uktur#/online-dokumentati on (+KN X)/Ansc hlus s/di mmer/ansc hluss - @ 1 Pos : 44 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Dimmer Montaż i przyłącze elektryczne Pos : 41 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/A - F /El ektrisc her Ansc 21\mod_ _ doc Przyłącze elektryczne Wskazówka na temat dopasowania mocy przyłączeniowej do temperatury otoczenia W pomieszczeniach silnie ogrzewanych maksymalna moc przyłączeniowa musi zostać odpowiednio zredukowana stosownie do wykresu deratingu. Rys. 2: Wyłączenie 2247 * opcjonalny czujnik napięciowy Rys. 3: Układ schodowy 2247 Rys. 4: 2247 Układ schodowy ze ściemniaczem jako pierwszym wyłącznikiem schodowym

10 Pos : 48 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Leerzeile Abstand 1 Pos : 50 / #Neustr uktur#/online-dokumentati on (+KN X)/Inbetriebnahme/Dimmer/Inbetriebnahme Pos : 51 / #Neustr uktur#/online-dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Dimmer Uruchomienie Pos : 45 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/A - F /Ei nsetz en der Gli Wkładanie lampki neonowej Pos : 46 / #Neustr uktur#/online-dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Allgemei n/hi nweis - Gli mmlampe i m Lieferumfang Z entralsc hei be @ 1 Wskazówka Lampka neonowa należy do zakresu dostawy pokrywy. Lampka neonowa służy jako oświetlenie orientacyjne i stosuje się ją jedynie do wariantu podtynkowego. Pos : 47 / #Neustr uktur#/online-dokumentati on (+KN X)/Montage/Di mmer/montage - Ei ns etz en der Gli mml @ 1 1. Ściągnąć pokrętło. Pokrętło jest zabezpieczone sprężyną i możną je zdjąć przez obracanie w kierunku ruchu wskazówek zegara. 2. Zdjąć pokrywę. 3. Nałożyć lampkę neonową noskiem w kierunku środka ściemniacza na środkowe zaciski przyłączeniowe. 4. Nałożyć pokrywę na wkład. 5. Nasadzić pokrętło. Pos : 49 / #Neustruktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/G Uruchomienie Podtynkowo Aparat do zabudowy szeregowej Rys. 5: Przody urządzeń 1 Potencjometr 2 Potencjometr za osłoną 1. Potencjometrem z przodu urządzenia ustawić minimalną jasność

11 Pos : 53 / #Neustr uktur#/online-dokumentati on (+KN X)/Stör ungs bes eitigung/di mmer/sic her ungs wec hsel - @ 1 === Ende der Liste für T extmar ke Content === Busch-Dimmer Usuwanie usterek Pos : 52 / #Neustr uktur#/online-dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/S - T /Stör ungs bes Usuwanie usterek Rys. 6: Ściemniacz (mechanizm podtynkowy) 1 Uchwyt bezpiecznika 1. Obrócić uchwyt bezpiecznika do oporu w lewo. 2. Wyjąć uchwyt bezpiecznika. 3. Wymienić uszkodzony bezpiecznik na nowy o tych samych parametrach. 4. Założyć uchwyt bezpiecznika. 5. Obrócić uchwyt bezpiecznika do oporu w prawo
