1 Pos: 2 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Titelblätter/Sonstige Bereiche/Datendosen Rutenbeck/Titelblatt - Rutenbeck @ 1 === Ende der Liste für Textmarke Cover === /1 Gniazdo przyłączeniowe USB

2 Pos: 4 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 === Ende der Liste für Textmarke TOC === 1 Zastosowanie zgodne z przeznaczeniem Środowisko Usuwanie odpadów Obsługa Dane techniczne Montaż / instalacja Wymogi stawiane instalatorowi Montaż Sposób podłączenia Obłożenie Usuwanie usterek

3 Pos: 9 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Umwelt (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Hinweis @ 1 Pos: 12 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Zastosowanie zgodne z przeznaczeniem Pos: 6 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Zastosowanie zgodne z przeznaczeniem Pos: 7 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Bestimmungsgemäßer Gebrauch/Sonstige Bereiche/Bestimmungsgemaesser Gebrauch - Rutenbeck @ 1 Urządzenie służy do podłączania urządzeń multimedialnych za pomocą gniazda USB. Pos: 8 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Środowisko Pamiętać o ochronie środowiska! Nie wolno wyrzucać urządzeń elektrycznych i elektroniczych z odpadami domowymi. Urządzenie zawiera cenne surowce, które można ponownie wykorzystać. Dlatego należy je oddawać do odpowiedniego punktu zbiórki. Pos: 10 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A Usuwanie odpadów Pos: 11 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Umwelt (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Cały materiał zabezpieczenia transportowego i wszystkie urządzenia zostały wyposażone w odpowiednie oznakowania i symbole atestujące przeprowadzenie kontroli w kwestii usuwania ich jako odpady. Materiał opakowaniowy i urządzenia elektryczne oraz ich elementy należy zawsze oddawać do utylizacji w autoryzowanych punktach zbiórki lub zakładach utylizacji odpadów. Produkty odpowiadają ustawowym wymogom, szczególnie ustawom dotyczącym urządzeń elektrycznych i elektronicznych oraz rozporządzeniu REACH. (Dyrektywa UE 2002/96/WE WEEE i RoHS 2002/95/WE) (Rozporządzenie UE REACH i ustawa wykonawcza do rozporządzenia (WE) nr 1907/2006)

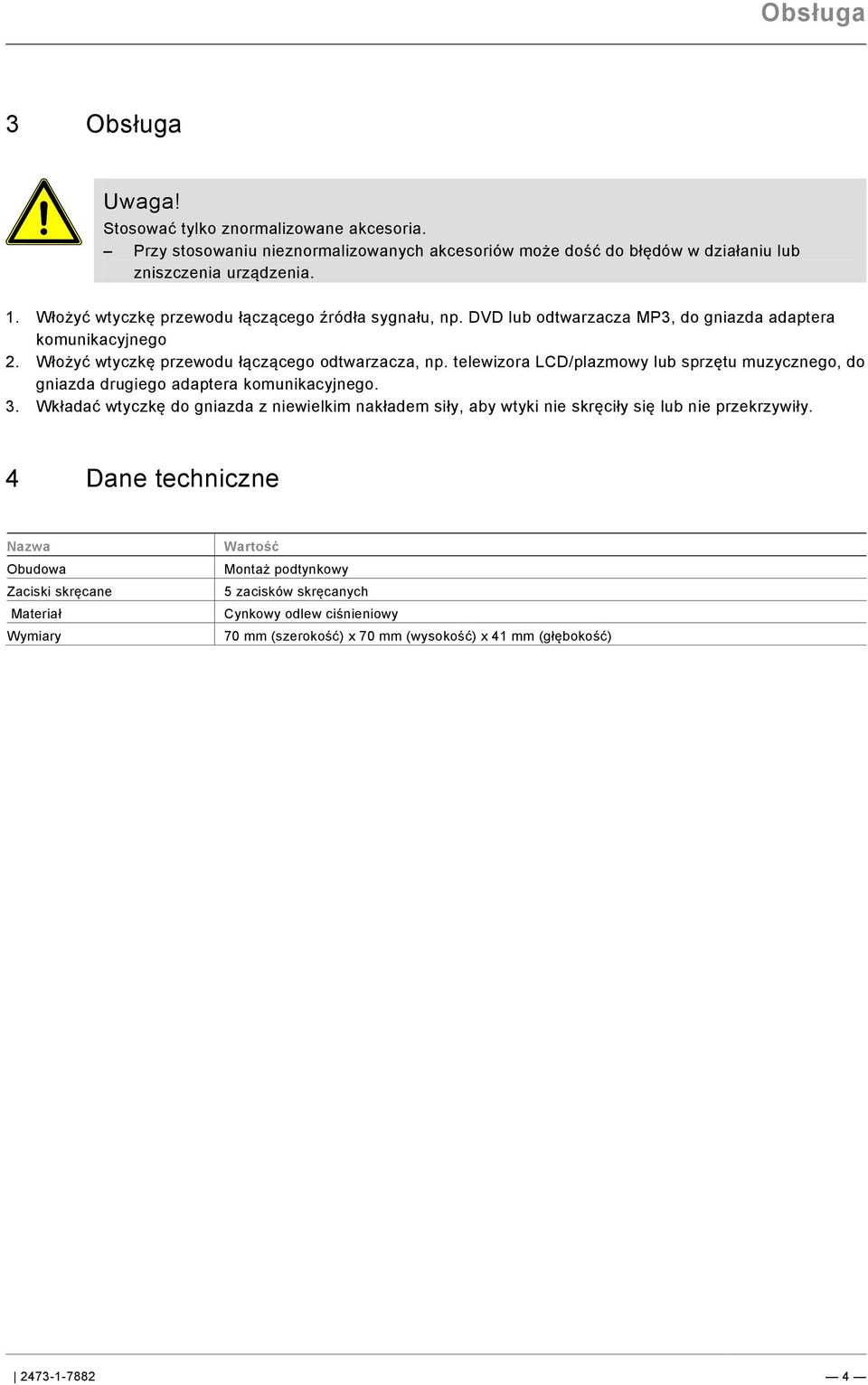

4 Pos: 14 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Bedienung/Sonstige Bereiche/Bedienung - Rutenbeck 1 Pos: 16 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Technische Daten/Sonstige Bereiche/Technische Daten - Rutenbeck 1 Pos: 17 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Obsługa Pos: 13 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Obsługa Uwaga! Stosować tylko znormalizowane akcesoria. Przy stosowaniu nieznormalizowanych akcesoriów może dość do błędów w działaniu lub zniszczenia urządzenia. 1. Włożyć wtyczkę przewodu łączącego źródła sygnału, np. DVD lub odtwarzacza MP3, do gniazda adaptera komunikacyjnego 2. Włożyć wtyczkę przewodu łączącego odtwarzacza, np. telewizora LCD/plazmowy lub sprzętu muzycznego, do gniazda drugiego adaptera komunikacyjnego. 3. Wkładać wtyczkę do gniazda z niewielkim nakładem siły, aby wtyki nie skręciły się lub nie przekrzywiły. Pos: 15 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Dane techniczne Nazwa Obudowa Zaciski skręcane Materiał Wymiary Wartość Montaż podtynkowy 5 zacisków skręcanych Cynkowy odlew ciśnieniowy 70 mm (szerokość) x 70 mm (wysokość) x 41 mm (głębokość)

5 Pos: 19 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Sicherheit (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und Pos: 21 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Montaż / instalacja Pos: 18 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage / Montaż / instalacja Ostrzeżenie Napięcie elektryczne! Zagrożenie życia i przez napięcie elektryczne 230 V. Przewodów niskonapięciowych i 230 V nie wolno układać razem w jednej puszce podtynkowej! W przypadku zwarcia istnieje niebezpieczeństwo wystąpienia napięcia 230 V w przewodach niskonapięciowych. Pos: 20 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Sicherheit (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Wymogi stawiane instalatorowi Ostrzeżenie Napięcie elektryczne! Urządzenie wolno instalować jedynie osobom posiadającym konieczną wiedzę i doświadczenie w dziedzinie elektrotechniki. Niefachowa instalacja zagraża życiu instalatora i użytkowników instalacji elektrycznej. Niefachowa instalacja może prowadzić do ciężkich szkód rzeczowych, na przykład pożaru. Wymagana wiedza fachowa i warunki instalacji to przynajmniej: Stosować pięć zasad bezpieczeństwa (DIN VDE 0105, EN 50110): 1. Odłączyć od sieci. 2. Zabezpieczyć przed ponownym włączeniem. 3. Upewnić się, że urządzenie nie jest pod napięciem. 4. Uziemić i zewrzeć. 5. Zakryć lub odgrodzić sąsiednie części znajdujące się pod napięciem. Stosować odpowiednie osobiste wyposażenie ochronne. Stosować jedynie odpowiednie narzędzia i przyrządy pomiarowe.. Sprawdzić rodzaj sieci zasilającej (system TN, system IT, system TT) i zapewnić wynikające z tego warunki przyłączenia (klasyczne zerowanie, uziemienie ochronne, wymagane dodatkowe kroki itp.)

6 Montaż / instalacja Pos: 22 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Montaż Pos: 23 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Montage/alle Geräte/Montage - UP-Dosen - DIN oder geeignetes Aufputzgehaeuse - Ohne 1 Urządzenie wolno instalować tylko w odpowiednich puszkach podtynkowych (DIN ), lub w odpowiedniej obudowie natynkowej. Pos: 24 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Montage/Sonstige Bereiche/Montage - Rutenbeck 1 USB jest magistralą szeregową, zastępującą liczne dotychczasowe magistrale szeregowe i równoległe. Gniazdo przyłączeniowe USB KM-USB obsługuje standard USB 2.0 i tym samy można je stosować także do wtyczek USB1.0/1.1 z profilem typu A. Ilustracja 1: 1. Odizolować ok. 20 mm płaszcza. Ilustracja 2: 2. Skręcić oplot. 3. Usunąć ekran foliowy z przewodów

7 Montaż / instalacja Ilustracja 3: 4. Odizolować ok. 5 mm żył. 5. Ocynować końce żył przy użyciu lutownicy. Alternatywnie można zastosować końcówki żył 0,34 mm. Ilustracja 4: 6. Przymocować przewód opaską do odciążenia na mostku (1). 7. Wetknąć żyły i ekran w odpowiednie miejsce zgodnie z opisem. Przewód jest zainstalowany. Pos: 25 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @

8 Pos: 28 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Anschluss/Sonstige Bereiche/Anschluss - Rutenbeck 1 Pos: 29 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Sposób podłączenia Pos: 26 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Sposób podłączenia Pos: 27 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A Obłożenie Wtyczka (z przodu) Gniazdo (z przodu) Ilustracja 5: Numer zacisku Nazwa zacisku Nr pinu gniazda Przykładowe kolory Opis obłożenia przewodu 5 5 V PIN 1 czerwony VCC (+5V) 4 D- PIN 2 biały D- (Data-) 3 D+ PIN 3 zielony D+ (Data+) 2 PIN 4 czarny GND (masa) 1 Ekran

9 Pos: 31 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Störungsbeseitigung/Sonstige Bereiche/Störungsbeseitigung - Rutenbeck 1 === Ende der Liste für Textmarke Content === Usuwanie usterek Pos: 30 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Usuwanie usterek Problem Przyczyna Pomoc Brak sygnału w odtwarzaczu po włączeniu Nie włączony odtwarzacz. Włączyć odtwarzacz. źródła sygnału. Poluzowała się wtyczka. Sprawdzić poprawność połączeń wtykowych. Błędna instalacja. Sprawdzić instalację. Brak sygnału wideo w odtwarzaczu po włączeniu źródła sygnału. Odtwarzacz nie rozpoznaje źródła sygnału. Ręczny wybór źródła sygnału pilotem lub przyciskami wyboru kanałów odtwarzacza Błędna instalacja. Sprawdzić instalację. Brak sygnału audio w odtwarzaczu po Ustawiono zbyt małą głośność na źródle Zwiększyć głośność. włączeniu źródła sygnału. sygnału lub odtwarzaczu. Wyciszenie dźwięku na odtwarzaczu. Wyłączyć wyciszenie. Przestrzegać informacji producenta urządzenia. Błędna instalacja. Sprawdzić instalację. Odtwarzacz nie został rozpoznany. Poluzowała się wtyczka. Sprawdzić poprawność połączeń wtykowych. Błędna instalacja. Sprawdzić instalację. Brak transmisji danych. Poluzowała się wtyczka. Sprawdzić poprawność połączeń wtykowych. Błędna instalacja. Sprawdzić instalację
