testowy, kody błędów Pralka Daewoo C-UD121DCEPB schematy, tryb 1. Schemat połączeń okablowania głównych podzespołów pralki

Transkrypt

1 Pralka Daewoo C-UD121DCEPB schematy, tryb testowy, kody błędów 1. Schemat połączeń okablowania głównych podzespołów pralki WF06 WF WF07 P³yta g³ówna (Main PCB) REC-RY RELAY CON-RY WF03 WF03-1 WF02 WF02-1 WF01 WF01-1 WF05 WF05-1 WF09 WF09-1 WF09 WF09-1 WF10 WF10-1 WF06 D³awik Zawory poboru wody Signal GND CON.010-SP(NA) (WH) CON010-W/TH Wtyczka sieciowa 250V/15A Grza³ka prania (2000W) Prze³¹cznik blokady drzwiczek Pompa odp³ywowa Pompa pêcherzyków Czujnik Halla Tm1 Czujnik ciœnieniowy Silnik g³ówny (BLDC) Panel obs³ugi

2 2. Schemat blokowy głównych podzespołów funkcjonalnych pralki 4. SYSTEM POBORU WODY Woda zimna: pobór 3-drożny pranie wstępne Gorąca woda: zawór pojedynczy Dozownik, węże Pobór wody Zasilanie elektryczne Filtr przeciwzakłóceniowy Program 1. STEROWANIE Główna płyta (Main PCB) Panel przedni (Front PCB) Wiązki przewodów Filtr przeciwzakłóceniowy Kabel sieciowy: 15A 6. SYSTEM SUSZENIA GRZAŁKA: OPCJONALNIE DMUCHAWA SILNIK WENTYALTORA : BLDC TERMISTOR TERMOSTAT: BEZPIECZNIK, BI-METAL SYSTEM KONDENSACYJNY NAPĘD WENTYLATORA SUSZENIA WYTWARZANIE CIEPŁA CZUJNIK TEMPERATURY 110 C WYŁ. 100 C WŁ.: OPCJA 5. DRZWICZKI Przełącznik blokady drzwiczek Blokada zawiasów Drzwiczki: szkło Uszczelka Zasobnik detergentów Termistor Drzwiczki Przełącznik drzwiczek Pompa odpływowa 7. SYSTEM ODPROWADZANIA WODY Pompa odpływowa Korpus zaworu Wąż odpływowy Element grzewczy Bęben Termistor Silnik BLDC 8. SYSTEM NOŚNY Amortyzatory: przód 2 (70) / tył 2 (110N) Sprężyny : 2 2. NAPĘD Silnik BLDC Bęben Łożyska Jarzmo / wał napędowy Zbiornik Wyważarka wsadu 3. SYSTEM GRZANIA Grzałka wody: 1000W ~ 2000W Czujnik temperatury prania Pralka C-UD121DCEPB firmy Daewoo

3 3. Tryb testowy 3.1. Tryb testowania Sprawność modułu sterowania i innych podzespołów elektronicznych mogą być sprawdzane bez pobierania wody. Procedura 1. Nacisnąć przycisk zasilania (włączenia) pralki. 2. Trzymając naciśnięty przycisk [ WASH ] (pranie) 3-krotnie nacisnąć przycisk [ SPIN ] (wirowanie). 3. Na wyświetlaczu wyświetlony zostanie komunikat L d. 4. Ilekroć zostanie naciśnięty przycisk [ TEMP ] (temperatura) 1 raz, przeprowadzana jest poniżej wymieniona kontrola podzespołów MICOM Ver. (wersja mikrokontrolera) => L C (Lock Closed zamknięta blokada) => Run (count) => b1, b2, b3, b4, b5, b6, b7 => F (Fan Motor silnik wentylatora dmuchawy) => H (Hot V/V zawór gorącej wody) => C (Cold V/V zawór zimnej wody) => P (prewashing V/V zawór prania wstępnego) => d (dry V/V zawór odprowadzania wody) => bb (bubble pęcherzyki) => dr (drain motor silnik pompy odprowadzającej wodę) => L O (Lock S/W Open rozwarty przełącznik blokady). Szczegóły a/. Po włączeniu sygnału LOCK, wszystkie procedury są przeprowadzane normalnie. b/. Gdy procedura testowania rozpocznie się, wyświetlane są warunki (stany) wszystkich czujników. b/. W tym przypadku silnik BLDC (bezszczotkowy) nie jest sprawdzany. W celu sprawdzenia jego sprawności należy wybrać wirowanie lub płukanie Tryb testowania ciągłego Procedura Po jednoczesnym naciśnięciu przycisków [ WASH ] (pranie), [ RINSE ] (płukanie) i [ SPIN ] (wirowanie), nacisnąć przycisk [ POWER ] (przycisk włączenia zasilania). Wszystkie diody LED zostają włączone => naciśnięcie przycisku [ SPIN ] (wirowanie) => wszystkie diody LED zostają wyłączone: => L C (Lock Closed zamknięta blokada) => R (obroty silnika w prawo) => L (obroty silnika w lewo) => F (Fan Motor silnik wentylatora dmuchawy) => H (Hot V/V zawór gorącej wody) => C (Cold V/V zawór zimnej wody) => b (prewashing V/V zawór prania wstępnego) => d (dry V/V zawór odprowadzania wody) => bb (bubble pęcherzyki) => h1 (grzałka dla prania) => h2 (grzałka dla suszenia) => dr (silnik pompy odprowadzającej włączony) - > L O (Lock S/W Open rozwarty przełącznik blokady). Szczegóły a/. Test diod LED może być przeprowadzony z zapalonymi wszystkimi diodami. b/. Wszystkie warunki (stany) czujników są pokazane na płycie PCB w trakcie procedury. 4. Wyświetlanie kodów błędów 4.1. IE (Input Error) błąd pobierania wody w przypadku braku osiągnięcia wyznaczonego poziomu wody po 5 minutach jej pobierania lub jej uzupełniania. 18:88 miga komunikat IE OE (Output Error) błąd odprowadzania wody w przypadku, gdy poziom wody 10 minut po rozpoczęciu odprowadzania nie osiąga punktu resetu (zbiornik nie jest opróżniony). 18:88 miga komunikat OE UE (Unbalance Error) błąd braku wyważenia wsadu prania w bębnie w przypadku, gdy faza głównego wirowania nie zostaje osiągnięta po 20 próbach, w przypadku, gdy próby wybalansowania (równomiernego rozłożenia) wsadu w trakcie pośrednich wirowań nie powiodły się, komunikat UE pojawia się, gdy rozpoczyna się kolejny (następny) cykl. 18:88 miga komunikat UE. 4. Wyświetlanie kodu błędu zostaje skasowane poprzez otwarcie drzwiczek, ręczne rozłożenie wsadu prania (lub uzupełnienie mniejszymi sztukami prania) w bębnie, zamknięcie drzwiczek i naciśnięcie przycisku [ START / PAUZA ]. Po tym wirowanie / suszenie zostanie uruchomione ponownie LE (Lock Error) błąd braku zamknięcia drzwiczek w przypadku, gdy zamierzamy rozpocząć lub kontynuować cykl prania przyciskiem [ START / PAUZA ]. przy niezamkniętych drzwiczkach. 18:88 miga komunikat LE.

4 4.5. E1 błąd detekcji poziomu wody w przypadku, gdy wykrywany jest poziom wody poniżej punktu resetu (zbiornik pusty) lub przelania. 2. Silnik układu pobierania wody jest włączony, aż poziom wody opadnie poniżej punktu resetu. 3. Wszystkie diody LED są wyłączone i na wyświetlaczu 18:88 miga komunikat E1. 4. Co 10 minut przez 10 sekund rozbrzmiewa sygnał 5. Wyświetlanie kodu błędu zostaje skasowane po wyłączeniu 4.6. E2 błąd przekroczenia poziomu przelania w przypadku, gdy poziom wody w zbiorniku jest większy niż poziom przelania z powodu nieprzerwanej pracy układu pobierania wody. 2. Silnik układu pobierania wody jest załączony, aż poziom wody opadnie poniżej punktu resetu. 3. Wszystkie diody LED są wyłączone i na wyświetlaczu 18:88 miga komunikat E2. 4. Co 10 minut przez 10 sekund rozbrzmiewa sygnał 5. Wyświetlanie kodu błędu zostaje skasowane po wyłączeniu 4.7. E4 nieszczelność (przeciek) w trakcie wykonywania programu prania w przypadku, gdy poziom wody obniża się poniżej poziomu uzupełniania po 15 próbach uzupełnienia poprzedzających podgrzewanie wody. 18:88 miga komunikat E E9 nieprawidłowości działania czujnika poziomu wody w przypadku, gdy częstotliwość odpowiadająca poziomowi wody wynosi 15kHz lub mniej albo 30kHz lub więcej w trakcie cyklu prania z powodu wystąpienia nieprawidłowości w funkcjonowaniu czujnika poziomu wody. 18:88 miga komunikat E Błędy dotyczące pracy silnika 1. E5 (DC-Link High Voltage) za wysokie napięcie DC-Link w przypadku, gdy napięcie DC-link do IPM zwiększa się do 450V lub więcej. pokazywany jest komunikat E5. 2. E6 (EMG) za duży prąd na porcie EMG w przypadku, gdy prąd wykryty przez port EMG wynosi 20 A lub więcej. pokazywany jest komunikat E6. 3. E7 (Direction) błąd detekcji kierunku rotacji w przypadku, gdy sygnał z czujnika Halla jest różny od przewidywanego sygnału zgodnego z kierunkiem rotacji. pokazywany jest komunikat E7. 4. E8 (Initial Operation Fail) błąd rozpoczęcia pracy w przypadku, gdy wejściowy sygnał z czujnika Halla jest nieprawidłowy z powodu połączeń silnika, itp. pokazywany jest komunikat E Błędy czujnika temperatury 1. H2 czujnik temperatury rozwarty / zwarty w przypadku, gdy czujnik temperatury prania jest uszkodzony (zwarty / rozwarty) lub niepodłączony. 2. H4 przegrzanie czujnika temperatury w przypadku, gdy czujnik temperatury prania wykrywa temperaturę 95 lub większą.

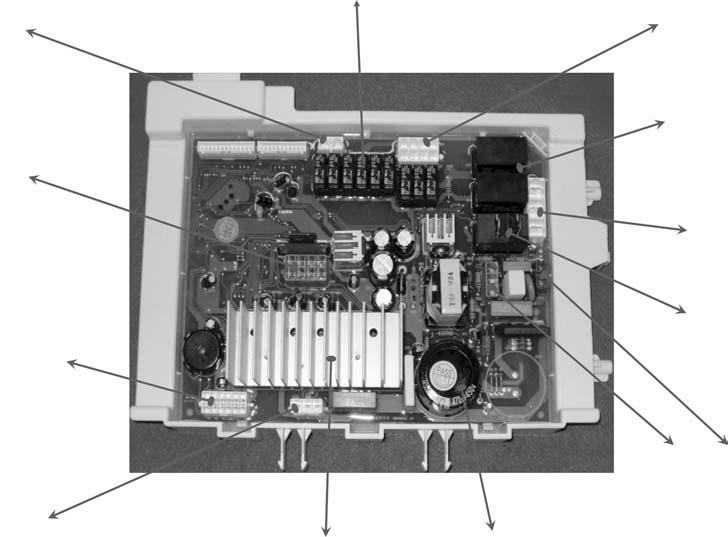

5 3. H5 błąd temperatury wody w programie wełna / delikatne w przypadku, gdy czujnik temperatury wody w programie prania wełna / delikatne wykrywa temperaturę 45 lub większą. 4. H6 nieprawidłowości podgrzewania prania w ciągu 15 minut po rozpoczęciu grzania: - w przypadku, gdy standardowa temperatura wynosi 42 C lub mniej jeśli temperatura nie wzrasta o 2 C lub więcej - w przypadku, gdy standardowa temperatura jest większa niż 42 C jeśli temperatura nie wzrasta o 1 C lub więcej. 2. Jeśli temperatura obniża się poniżej standardowej temperatury o 2 C lub więcej z powodu uzupełniania wody, itp., standardowa temperatura jest resetowana jako aktualna temperatura i sprawdzanie błędu jest resetowane po 15 minutach. 5. H8 przegrzanie grzałki prania w przypadku, gdy temperatura grzałki zwiększa się o 5 C lub więcej w trakcie 30 sekund w przypadku braku wody w zbiorniku, itp. 5. Moduł sterowania opis i okablowanie złączy Blokada drzwiczek (przełącznik) Przekaźnik (S/W) GND1 (czarny) Vdd1 L/F (biały) GND2 (szary) Vdd2 (różowy) Ha (brązowy) Hb Hc (szary) 5V (czerwony) U (żółty) V W (biały) GNC (czarny) 3: Kabel sieciowy 4: Grzałka prania PRZEKAŹNIK LOCK 1 (szary) LOCK 2 COLD (zielony) PRE (pomarańczowy) DRY (żółty) L/CHCK HOT (brązowy) D/M (czarny) B/B (biały) WF08: F/SILNIK Przekaźnik (Grzałka S/W) WF10: CZUJNIK czerwony brązowy Grzałka suszenia Grzałka prania Kabel sieciowy (wspólny) Ha (żółty) T2 (pomarańczoy) T1 (brązowy) WF09: SILNIK WF05: DŁAWIK czerwony W V U (różowy) Kondensator czerwony

6 Zależność rezystancji czujnika temperatury grzałki prania od temperatury }
