INSTRUKCJA SERWISOWA ZMYWARKI LINII ADVANCE

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA SERWISOWA ZMYWARKI LINII ADVANCE"

Transkrypt

1 INSTRUKCJA SERWISOWA ZMYWARKI LINII ADVANCE

2 Płyta sterująca. Na rysunku poniżej, pokazana jest płyta sterująca stosowana we wszystkich modelach zmywarek linii ADVANS. Naklejka panela Płyta sterująca Z (for V1.06 and V1.16) Z (for V4.0 and V4.02) Wyświetlacz temperatury Z Sterowanie razem Jak widać na rysunku elektronika zawarta w zmywarce składa się z 2 kart, karty głównej sterowania i karty temperatury. Klawiatura membranowa z 4 przyciskami i 5 diodami pozwala na komunikacje i zadawanie parametrów. Karta temperatury (Z ) Karta temperatury jest zasilana z płyty głównej ale nie jest z niej sterowana. Odczyt temperatury pochodzi z dwóch niezależnych od termostatów zmywarki, sond temperatury, która jest wyświetlana na wyświetlaczach temp. Bojlera i temp. zbiornika myjącego.

3 Karta główna (Z ) Karta główna posiada 4 sygnały wejścia i 5 sygnałów wyjść, oraz 4 mikroprzełączniki do konfiguracji sterowania. TT / PC: Termostat ze wskazaniem, czy ustalona temperatura zbiornika mycia jest osiągnięta. Z drugiej strony, w urządzeniu Clinic, to sygnał ze zbiornika wyrównawczego, wejście wskazuje stan wyłącznika ciśnieniowego bojlera. o 0: zbiornik nie osiągnął wymaganej temperatury. o 1: zbiornik osiągnął wymaganą temperaturę. PT: Wejście sygnalizujące status wyłącznika ciśnieniowego zbiornika mycia. o O: Pełny zbiornik. o 1: Pusty zbiornik. IP: sygnalizująca stan drzwi. o 0: Drzwi otwarte. o 1: Drzwi zamknięte. wyjścia: V: elektromagnetyczny zawór wlotowy wody. W przypadku urządzenia Clinic-line, to wyjście jest wykorzystywane do pompy płuczącej i zarazem napełniania zbiornika. MBL: pompy myjącej. Vreg: Regeneracja elektrozawór. Klinika w urządzeniu-line, to wyjście jest używane do wypełnienia kotła. BD: pompa drenażowa. RG: Główny przekaźnik, który wyłącza pozostałe wyjścia, jeśli nie jest aktywne. Konfiguracja przełączników DIP płyty. DIP1: Drzwi o DIP1=0 _ Frontowy załadunek: Przy zamkniętych drzwiach cykl zostanie zakończony i urządzenie przechodzi w stan oczekiwania o o DIP1=1 _ Kaptur: Każde otwarcie i zamknięcie kaptura rozpocznie start nowego cyklu, który był poprzednio wykonywany. DIP2: Regeneracja o DIP2=0 _ Urządzenie z pompą wypompowującą o DIP2=1 _ Urządzenie z wbudowanym zmiękczaczem. Jeśli przycisk P2 zostanie wciśnięty dłużej niż 3 sek. uruchomiony zostanie program regeneracji. DIP3: Czas DIP1 = 0 & DIP3 = 0 P1 = 90 / P2 = 120 / P3 = 180 (w wersji oprogramowania 4.02 cykl ciągłym ładowany od góry) DIP1 = 0 & DIP3 = 1 P1 = 60 / P2 = 90 / P3 = 180 DIP1 = 1 = 0 i DIP3=0 P1 = 75 / P2 = 120 / P3 = (w wersji oprogramowania 4.02 cykl ciągłym ładowany od góry) DIP1 = 1 & DIP3=1 P1 = 55/ P2=80 / P3 = (w wersji oprogramowania 4.02 cykl ciągłym ładowany od góry) DIP4: systemem termostop. (w wersji oprogramowania 4.02 cykl ciągłym ładowany od góry) DIP4 = 0 urządzenie bez termo-stop. DIP4 = 1 zmywarka z termo-stop klinik Line "HY". W przypadku włączonego termo stopu, TC TT powinien być załączone (PC w tym przypadku). Zmywarka nie kończy pranie aż TC = 0 i PC = 0. W przypadku włączonego termo-stopu, styk termostatu TC TT powinien być włączony (PC w tym przypadku). Zmywarka nie kończy mycia aż TC = 0 i PC = 0.

4 Jeżeli termo-stop jest wyłączony, zmywarka nie zakończy programu płukaniem, jeśli PC=0 Działanie: Vreg. (wyjście Vreg. służy jako zawór napełniania bojlera). Jeżeli jesteśmy w cyklu płukania: Vreg = 0. Jeżeli nie jesteśmy w cyklu płukania i TT (PC w tym przypadku) = 1: Vreg = 1 (woda napełni bojler do punktu wskazanego przez hudrostat PC). Gdy bojler jest pełny (PC = 0), włączyć V (w tym przypadku pompa płucząca) przez 15 sekund. Następnie napełni bojler używając Vreg aż PC = 0 i włączy V na kolejne 15 sekund. Kontynuuje w ten proces aż do napełnienia wanny (PT = 0). DIP4: systemem termostop. (Software version 1.06 and 1.16). DIP4=0 TERMO-STOP off. DIP4=1 TERMO-STOP on. DIP1 = ON kiedy drzwi zamknięte i kaptur opuszczony program startuje. DIP1= OFF - kiedy drzwi zamknięte i kaptur opuszczony zmywarka kontynuuje program tylko gdy nie został on zakończony. DIP2 = ON Modele z wbudowanym zmiekczaczem, wersja "D". DIP2 = OFF Modele bez wbudowanego zmiękczacza, zmywarka z pompą wypompowujacą B DIP1 + DIP3 - kombinacja tych dipów zmienia czasy trwania programów (Software version 4.02 Cykl nieskończoność). DIP4 = ON - W "HY" Clinic Line versions (Software version 1.13, 4.0 and 4.02). DIP4 = OFF Inne modele (Software version 1.13, 4.0 and 4.02) DIP4 = ON Włączony THERMO-STOP (Software version 1.06 and 1.16). DIP4 = OFF Wyłączony THERMO-STOP (Software version 1.06 and 1.16)

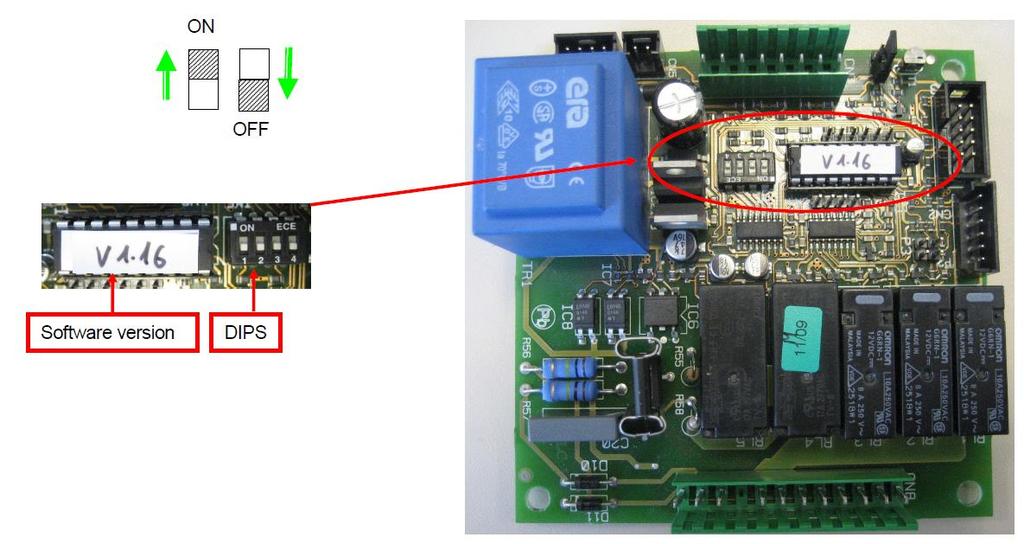

5 Wersja oprogramowania: Panel: Poniżej przedstawiono naklejkę panela sterowania przystosowaną do współpracy z kartą elektroniczną sterującą, z pięcioma przekaźnikami.

6 Poniżej funkcje poszczególnych elementów: B1 (ON/OFF przycisk) o przycisk włącz/wyłącz. Aby załączyć urządzenie przyciśnij I przytrzymaj około 2 sek. L1 (ON/OFF LED) o LED wskazująca, czy urządzenie jest ON lub OFF. Jeśli urządzenie jest włączone, dioda świeci. B2 (przycisk P1) Uwaga: W zależności od modelu, przycisk ten może mieć dodatkowe funkcje, załączenia programu, załączenia pompy spustowej, lub włączenie regeneracji zmiękczacza. B2 (przycisk P1) o Jeśli ten przycisk jest wciśnięty raz, zmywarka zacznie myć w programie 1, pod warunkiem że drzwi są zamknięte. o Jeżeli zostanie wciśnięty przycisk przez 3 sekundy, to aktywuje funkcję odpowiadającą prawej ikonie (załączenie zmiekczacza lub pompy odpływowej, w zależności od konfiguracji DIP2). o Jeżeli DIP2 = 0: pompa odpływowa zaczyna działać przez 2 minuty, jeśli drzwi są otwarte. o Jeżeli DIP2 = 1: Zmiękczacz: Jeśli drzwi są otwarte, a zbiornik jest pusty, cykl regeneracji jest prowadzony, jak pokazano na rysunku poniżej. L2 (P1 led) o Jeżeli urządzenie jest w trakcie mycia, dioda świeci. Również świeci, gdy urządzenie jest w PAUZIE, tzn. jeśli drzwi zostały otwarte w trakcie trwania programu. o Jeśli regeneracja zmiękczacza, lub funkcja pompa odwadniająca jest włączona, dioda miga. o Jeżeli urządzenie nie jest w trakcie programu mycia, dioda jest wyłączona. B3 (przycisk P2) o Jeśli ten przycisk jest wciśnięty raz, zmywarka zaczyna myć w programie 2. o Gdy przycisk jest wciśnięty i przytrzymany przez 3 sekundy, statusu termo-stop jest wyświetlany przez L3 LED. o Jeżeli urządzenie jest w trakcie mycia, dioda świeci. Również świeci, gdy urządzenie jest w PAUZIE, tzn. jeśli drzwi zostały otwarte w trakcie trwania programu. o Jeżeli urządzenie nie jest w trakcie programu mycia, dioda jest wyłączona. o Jeżeli stan termo-stop jest sprawdzany, dioda LED zachowuje się w następujący sposób, podczas gdy przycisk jest naciskany, około trzech sekund. Podobnie, jeśli termo-stop jest włączony lub wyłączony, dioda LED Wskazuje to przez 5 sekund. o Jeżeli termo-stop jest wyłączony, dioda miga. o Jeżeli termo-stop jest włączony, dioda świeci.

7 B4 (przycisk P3) Uwaga: W zależności od modelu, przycisk ten może mieć funkcję pomocniczą np. płukania zimną wodą. o Jeśli ten przycisk jest wciśnięty raz, zmywarka zaczyna myć w programie 3. o Jeżeli zostanie wciśnięty przycisk przez 3 sekundy, to aktywuje funkcję odpowiadającą prawej ikonie (cykl płukania zimną wodą, lub inny nieokreślony, w zależności od konfiguracji DIP1). o Jeśli DIP1 = 0 i DIP2 = 0: zimnej wodzie: elektrozawór zimnego płukanie pozostaje aktywowany na chwilę po naciśnięciu przycisku. o Jeśli DIP1 = 1 & DIP3 = 1: niekończący się cykl: zmywarka pozostaje na czas nieokreślony z załączonym programem. Jeśli nieokreślony cykl jest aktywny, naciskając ponownie przycisk przez 3 sekundy zostanie on wyłączony. L4 (P3 LED) o Jeżeli urządzenie jest w trakcie mycia, dioda świeci. Również świeci, gdy urządzenie jest w PAUZIE, tzn. jeśli drzwi zostały otwarte w trakcie trwania programu. o Jeżeli funkcja płukania zimna woda jest aktywna. lub program został uruchomiony na czas nieokreślony, dioda miga. o Jeżeli urządzenie nie jest w trakcie programu mycia, dioda jest wyłączona. Sygnalizacja gotowości do pracy. Uwaga: W zależności od modelu, dioda może być lub może nie występować. L5 (Led maszyna gotowa do pracy) o Jeżeli termostat zbiornika osiągnie zaprogramowaną temperaturę, dioda zapala się. o Jeżeli termostat zbiornika nie osiągnie zaprogramowanej temperatury, dioda jest wyłączona. Maszyny bez diody gotowości wyposażone są w dwa wyświetlacze. Temperatura płukania Temperatura mycia THERMO-STOP (Software version 1.06 and 1.16) Aby włączyć lub wyłączyć Termo-stop użyj DIP 4 w bloku dip. ON - Termo-stop włączoną OFF - wyłączony Termo-stop THERMO-STOP (wersja oprogramowania 1.13) Aby anulować Termo-stop odłącz żółty i pomarańczowy zacisk na CC1 stycznik bojlera.

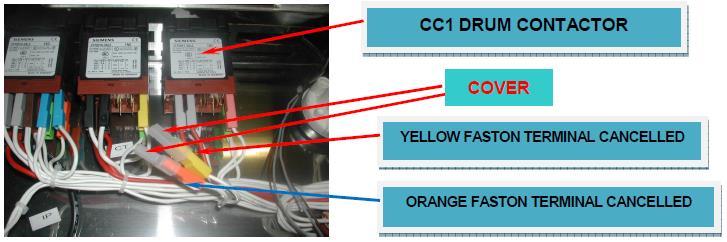

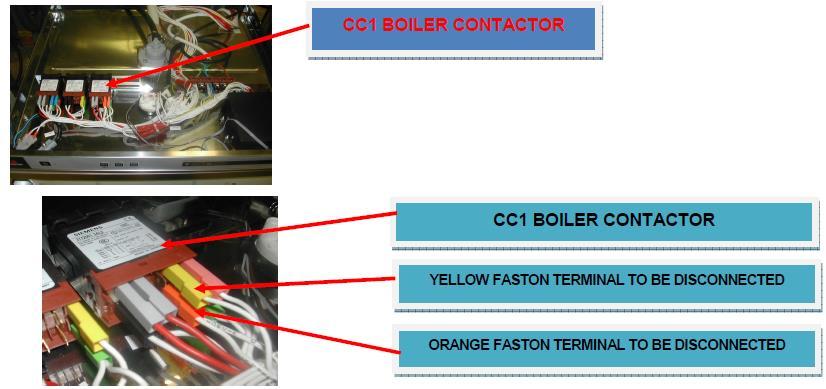

8 Po rozłączeniu przewodów ze stycznika zabezpiecz je przed zwarciem. THERMO-STOP (Software version 4.0 and 4.02) - Włączenie TERMO-STOP. Maszyna podłączona do sieci, ale wyłączona (nie w trakcie pracy), naciśnij przycisk P1 i P3 razem na 5 ", aż zacznie migać dioda P2.P2 oświetlenie LED pojawi się na 5 ". - Wyłączenie TERMO-STOP. Maszyna podłączona do sieci, ale wyłączona (nie w trakcie pracy), naciśnij przycisk P2 i P3 razem na 5 ", aż zacznie migać dioda P2. Migająca dioda P2 będzie wyświetlana przez 5 ". - Aby sprawdzić, czy TERMO-STOP jest włączony lub wyłączony. Maszyna podłączona do sieci, ale wyłączona (nie w trakcie pracy), naciśnij przycisk P2 na 5 ". Jeśli miga dioda P2, TERMO-STOP jest wyłączony. Jeżeli dioda P2 świeci się w sposób ciągły, Termo-Stop jest włączony. - Ustawienie domyślne jest na ON. Działanie urządzenia. Aby włączyć urządzenie, naciśnij przycisk B1 ( przycisk ON / OFF ), gdy zmywarka była zatrzymana w trakcie wykonywania programu, naciśnięcie przycisku rozpocznie się program, pod warunkiem, że zbiornik został wcześniej napełniony wodą. Po wybraniu programu przyciskiem, maszyna zaczyna program i działa do czasu ustalonego dla tego cyklu, odliczając czas do zera. Gdy program zostanie zatrzymany, np. przez otwarcie drzwi, odliczanie zostanie zatrzymane, a rozpocznie się ponownie, gdy drzwi zostaną zamknięte. Domyślnie we wszystkich urządzeniach, termo -stop ustawiona jest na włączone. Może to zostać wyłączone, lecz wymaga następujących sekwencji przedstawionych powyżej. Jeśli termo -stop jest aktywny, maszyna nie zakończy cyklu, dopóki TC = 0 lub upłynie 8 minut po rozpoczęciu cyklu. Kiedy kończy zaprogramowany cykl,zmywarka pozostaje w gotowości, dopóki: Nowy program jest wybrany w przypadku zmywarek do szkła. Nowy program jest wybranych lub drzwi są otwierane lub zamykane w przypadku zmywarek kapturowych. W tym ostatnim przypadku,ostatnio używany program jest uruchomiony.

9 Opis schematu.

10 DIAGNOSTYKA. Oprogramowanie realizuje sygnalizację błędów przez impulsy świetlne realizując sekwencje mrugnięć np. 0,5 sek. ON- 2 sek OFF, jak pokazano na rysunku poniżej Przykład ciągu 2 impulsów 1. Jeśli DIP1 = 1 ( kaptur), IP = 0 (otwarte drzwi) i uruchomiony program (początek lub w środku): Jest to jeden impuls. 2. jeśli PT=1 zbiornik mycia nie jest pełny w ciągu 6 minut, a BD=0 (nie pracuje): jest to sygnał dwóch impulsów (brak wody) 3. Jeśli PT=0 (zbiornik mycia jest pełny) w ciągu 1 minuty, i BD=1 (pracuje): jest to sygnał trzech impulsów (brak wypompowywania). 4. Jeśli PT=0 (zbiornik mycia jest pełny) i TC=1 (temperatura bojlera nie osiągnięta) w ciągu 5 minut: jest to sygnał czterech impulsów (brak grzania, brak sterowania stycznika grzałek bojlera). 5. Jeśli TT=0 (temperatura pracy nie osiągnięta) w ciągu 60 minut i MBL=V=0 (pompa myjąca stoi, zawór wodny zamknięty): jest to sygnał pięciu impulsów. ALARMY NA WYŚWIETLACZU. Wyświetlacz może pokazywać różne alarmy dla czujników temperatury. Alarm jest wyświetlany na wyświetlacz (wskaźnik temperatury zbiornika lub wyświetlacz temperatury bojlera). A4- przerwany obwód czujnika temperatury (alarm). A5- zwarcie czujnika temperatury (alarm).
