Sterowanie i kontrola dla wentylatora DV-RK1 z silnikiem trójfazowym o mocy do 5 kw z wielopłaszczyznową przepustnicą JZI z siłownikiem 24 V AC/DC

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterowanie i kontrola dla wentylatora DV-RK1 z silnikiem trójfazowym o mocy do 5 kw z wielopłaszczyznową przepustnicą JZI z siłownikiem 24 V AC/DC"

Transkrypt

1 Sterowanie i kontrola dla wentylatora DV-RK1 z silnikiem trójfazowym o mocy do 5 kw z wielopłaszczyznową przepustnicą JZI z siłownikiem 24 V AC/DC

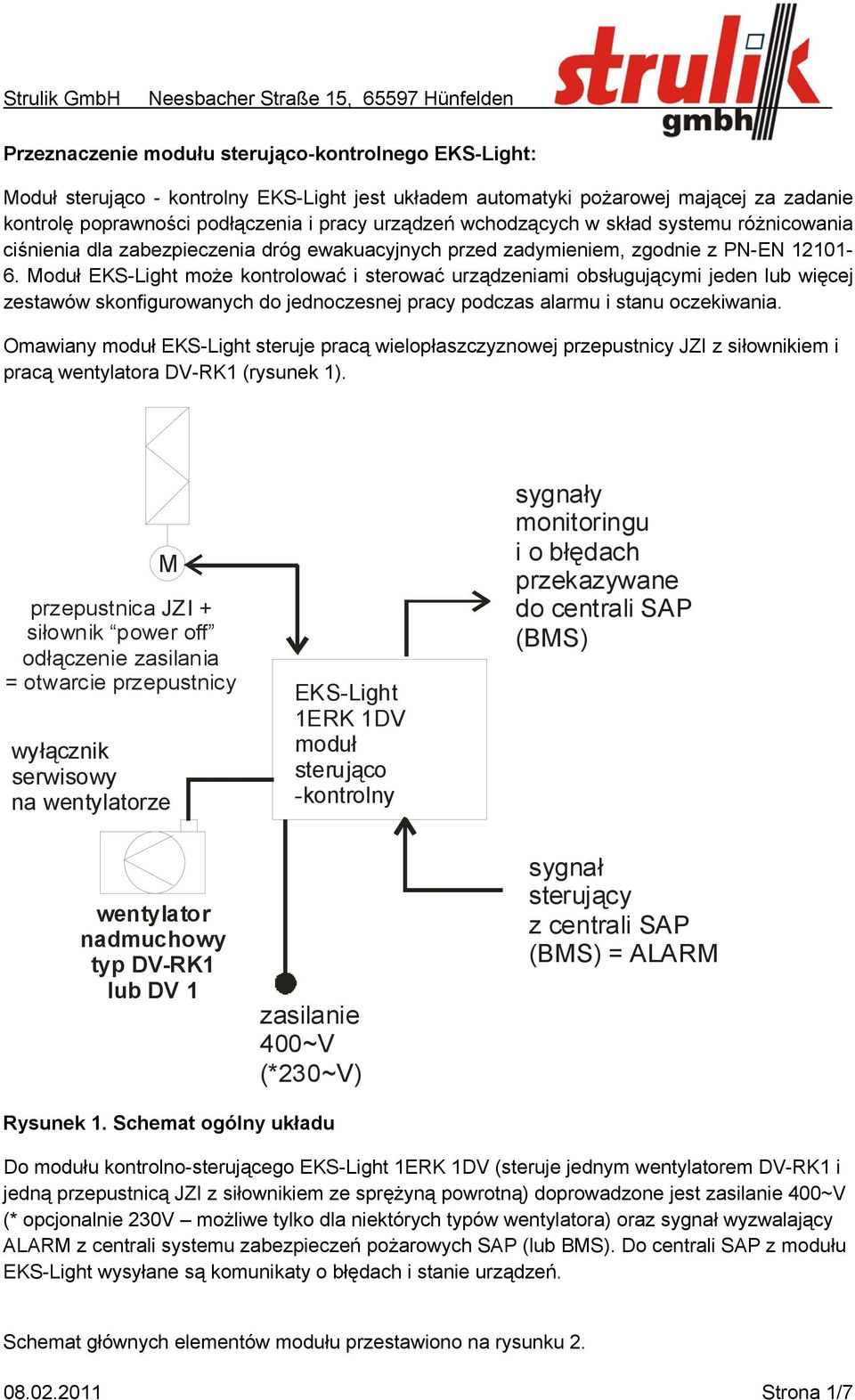

2 Przeznaczenie modułu sterująco-kontrolnego EKS-Light: Moduł sterująco - kontrolny EKS-Light jest układem automatyki pożarowej mającej za zadanie kontrolę poprawności podłączenia i pracy urządzeń wchodzących w skład systemu różnicowania ciśnienia dla zabezpieczenia dróg ewakuacyjnych przed zadymieniem, zgodnie z P-E Moduł EKS-Light może kontrolować i sterować urządzeniami obsługującymi jeden lub więcej zestawów skonfigurowanych do jednoczesnej pracy podczas alarmu i stanu oczekiwania. Omawiany moduł EKS-Light steruje pracą wielopłaszczyznowej przepustnicy JZI z siłownikiem i pracą wentylatora DV-RK1 (rysunek 1). M przepustnica JZI + siłownik power off odłączenie zasilania = otwarcie przepustnicy wyłącznik serwisowy na wentylatorze wentylator nadmuchowy typ DV-RK1 lub DV 1 EKS-Light 1ERK 1DV moduł sterująco -kontrolny zasilanie 400~V (*230~V) sygnały monitoringu i o błędach przekazywane do centrali SAP (BMS) sygnał sterujący z centrali SAP (BMS) = ALARM Rysunek 1. Schemat ogólny układu Do modułu kontrolno-sterującego EKS-Light 1ERK 1DV (steruje jednym wentylatorem DV-RK1 i jedną przepustnicą JZI z siłownikiem ze sprężyną powrotną) doprowadzone jest zasilanie 400~V (* opcjonalnie 230V możliwe tylko dla niektórych typów wentylatora) oraz sygnał wyzwalający ALARM z centrali systemu zabezpieczeń pożarowych SAP (lub BMS). Do centrali SAP z modułu EKS-Light wysyłane są komunikaty o błędach i stanie urządzeń. Schemat głównych elementów modułu przestawiono na rysunku 2.

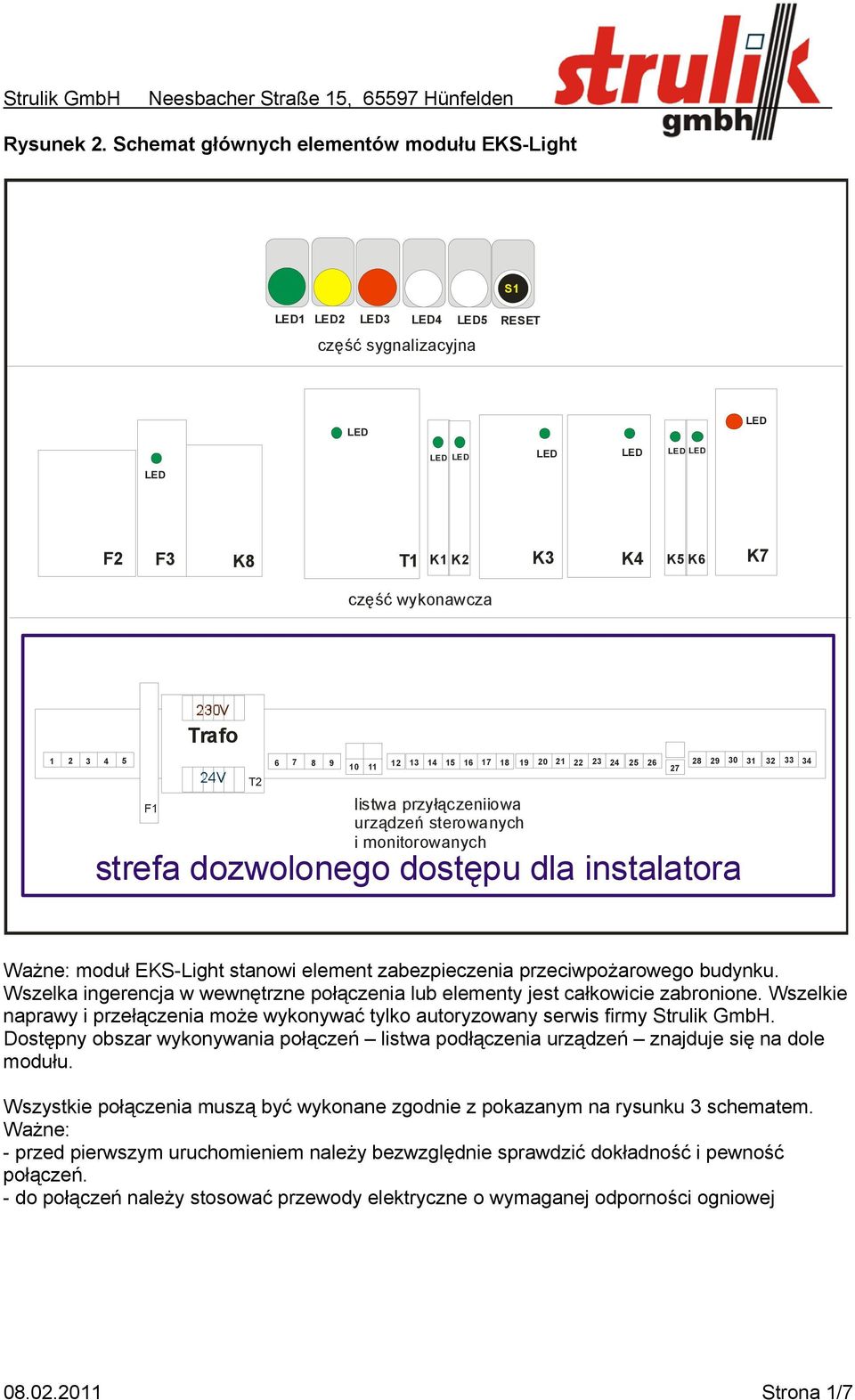

3 Rysunek 2. Schemat głównych elementów modułu EKS-Light S RESET część sygnalizacyjna F2 F3 K8 T1 K1 K2 K3 K4 K5 K6 K7 część wykonawcza Trafo T2 F1 listwa przyłączeniiowa urządzeń sterowanych i monitorowanych strefa dozwolonego dostępu dla instalatora Ważne: moduł EKS-Light stanowi element zabezpieczenia przeciwpożarowego budynku. Wszelka ingerencja w wewnętrzne połączenia lub elementy jest całkowicie zabronione. Wszelkie naprawy i przełączenia może wykonywać tylko autoryzowany serwis firmy Strulik GmbH. Dostępny obszar wykonywania połączeń listwa podłączenia urządzeń znajduje się na dole modułu. Wszystkie połączenia muszą być wykonane zgodnie z pokazanym na rysunku 3 schematem. Ważne: - przed pierwszym uruchomieniem należy bezwzględnie sprawdzić dokładność i pewność połączeń. - do połączeń należy stosować przewody elektryczne o wymaganej odporności ogniowej

4 Rysunek 3 schemat połączeń zewnętrznych Trafo T2 REZERWA F1 L1 L2 L3 PE Sygnał wywołania ALARMu z centrali 5 x E90 SAP (BMS) = sygnał zwarcia Sygnał pojawienia się zakłócenia / defektu do centrali SAP (BMS) x 2 x 0,8 E90 4 x 2 x 0,8 E90 { Obraz położenia przepustnicy JZI do centrali SAP (BMS) odzwierciedlenie położenia wskaźników krańcowych siłownika 2 x 2 x 0,8 E90 zestyki położenia wyłącznika serwisowego w pozycji OFF wentylator wyłączony Zestyki SIŁOWIKA przepustnicy JZI Joventa ze sprężyną powrotną odłączenie napięcia = otwarcie przepustnicy wska niki kra ż ńcowe x 2 x 0,8 E90 OFF O PE PE PE PE 5 x E90 1L1 1L2 1L3 2L1 2L2 2L T1 1T2 1T3 2T1 2T2 2T wyłącznik serwisowy wentylatora DV-RK1 tu: połączenie gwiazda EKS-Light 1ERK 1DV moduł sterująco - kontrolny - połączenia zewnętrzne wentylator DV-RK1 Funkcja: Sterowanie jest wykonywane poprzez bezpotencjałowy styk sygnałem z centralki SAP (BMS SAP: centralka instalacji wykrywania i sygnalizacji pożaru niem. BMZ: Brand-Melden-Zentrale). W razie wykrycia pożaru (stycznik otwierany z centralki) następuje otwarcie przepustnicy wielopłaszczyznowej JZI i włączenie wentylatora DV-RK1. Sterowanie po alarmie może zostać zmienione tylko ręcznie. Sygnał odbioru alarmu jest podawany do centralki SAP poprzez styk bezpotencjalowy. Sterowanie musi zostać przestawione po usunięciu alarmu ręcznie. U góry panelu znajduje się rząd lampek sygnalizacyjnych 1 do 5 oraz przycisk RESET, ułożenie zgodnie z poniższym schematem.

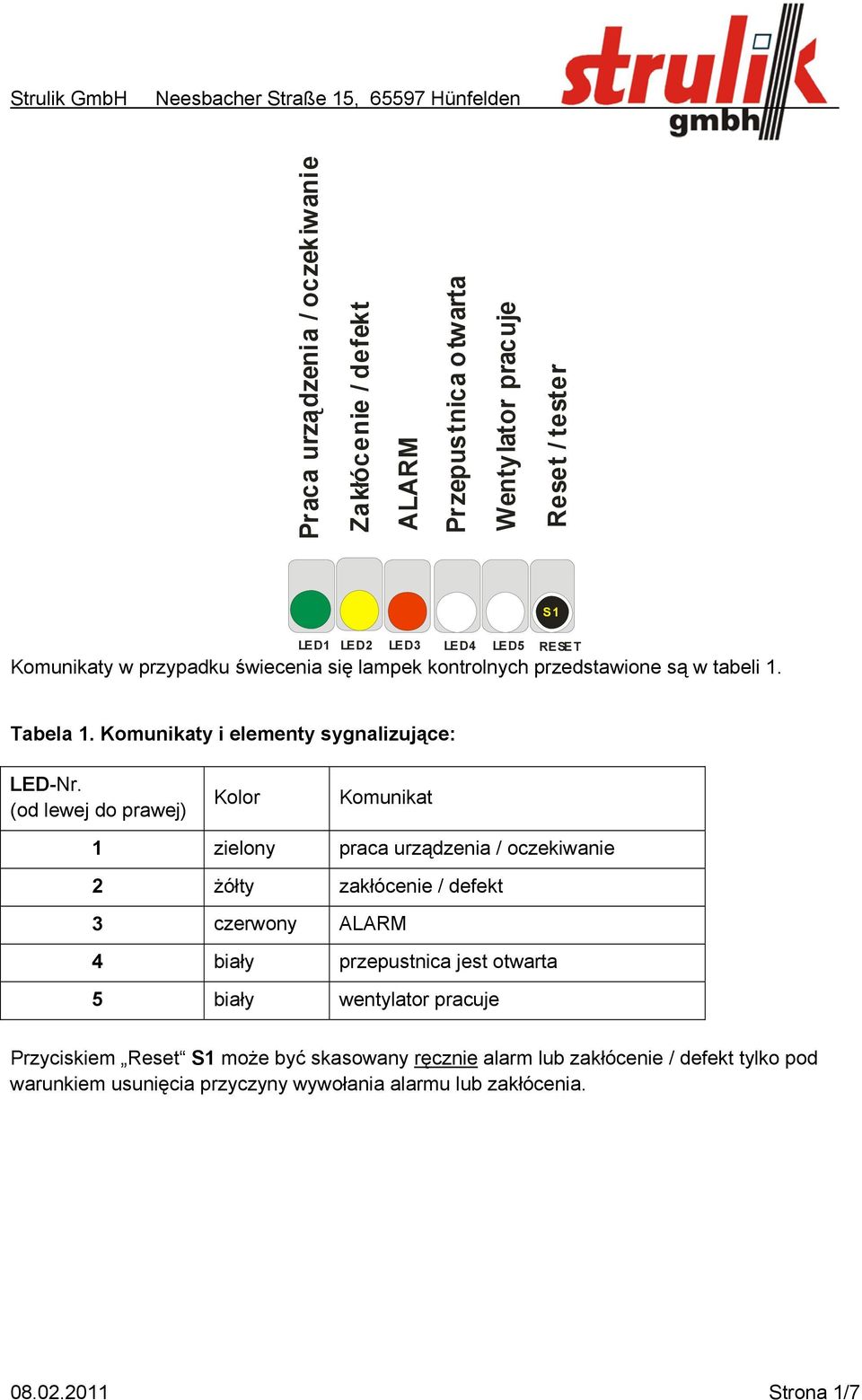

5 Pr aca urządzenia / oczekiwanie Zakłócenie / defekt ALARM Przepustnica otwarta Wentylator pracuje Reset / tester Strulik GmbH LE D1 LE D2 LE D3 S1 LE D4 LE D5 RESET Komunikaty w przypadku świecenia się lampek kontrolnych przedstawione są w tabeli 1. Tabela 1. Komunikaty i elementy sygnalizujące: -r. (od lewej do prawej) Kolor Komunikat 1 zielony praca urządzenia / oczekiwanie 2 żółty zakłócenie / defekt 3 czerwony ALARM 4 biały przepustnica jest otwarta 5 biały wentylator pracuje Przyciskiem Reset S1 może być skasowany ręcznie alarm lub zakłócenie / defekt tylko pod warunkiem usunięcia przyczyny wywołania alarmu lub zakłócenia.

6 Tabela 2. Możliwe przyczyny zakłócenia / defektu: Brak jednej fazy, dioda na czujniku kolejności i zaniku faz F3 nie świeci się (albo fazy są podłączone do wentylatora w złej kolejności) Zabezpieczenie fazy F1 sterowania zostało wyzwolone zadziałał wyłącznik nadprądowy F1. (To zakłócenie nie będzie pokazane w urządzeniu sterującym ale zostanie zgłoszone do centralki SAP) Zakłócenie wywołane przez wyłącznik zabezpieczający wentylatora. Wyłącznik serwisowy wentylatora jest wyłączony. Przepustnica wielopłaszczyznowa nie osiągnęła pozycji ZAMKIETA w czasie 105 sekund. Przerwane połączenie z przepustnicą żaluzjową lub wskaźnikiem krańcowym ZAMKIĘTA w stanie oczekiwania: proszę dodatkowo stosować się do sprawdzenie następujących punktów: - około 10 sekund po wlączeniu Alarmu dioda na przekaźniku K5 musi się zapalić ORAZ - jeżeli przpustnica JZI została otwarta (zadziałał wskaźnik krańcowy OTWARTA ) dioda na przekaźniku K6 musi się zapalić. Przed pierwszym uruchomieniem należy sprawdzić poprawność wszystkich podłączeń zgodnie z załączonym schematem połączeń. ie można pominąć żadnego z pokazanych połączeń. Po upewnieniu się, że wszystkie połączenia są wykonane prawidłowo i pewnie należy przełączyć bezpiecznik F1. Po włączeniu modułu EKS-Light zostaną włączone wszystkie urządzenia jednocześnie i zapalą się lampki sygnalizacyjne 2, 3, 4 i 5. ależy jak najszybciej nacisnąć przycisk RESET S1. Po naciśnięciu przycisku RESET układ zacznie przechodzić w normalny stan oczekiwania. Po osiągnięciu stanu oczekiwania zostanie włączona lampka sygnalizacyjna 1 (zielona), natomiast wszystkie inne lampki zgasną. W przypadku gdy układ stwierdzi jakąś usterkę, złe podłączenie lub inny defekt pozostanie zapalona tylko lampka 2 (żółta). W celu znalezienie błędu lub nieprawidłowego połączenia, w tym i prawidłowej kolejności podłączenia faz, należy sprawdzić w pozycji oczekiwania poszczególne diody na stycznikach i przekaźnikach. W przypadku prawidłowych połączeń oraz przejścia w stan oczekiwania / pracy modułu EKS-Light diody na poszczególnych elementach świecą się lub nie i tym samym sygnalizując stan podłączonych elementów zgodnie z tabelą 3.

7 Tabela 3. Diody sygnalizacyjne na elementach modułu: Element Stan diody Stan podłączonego urządzenia K1 świeci się przepustnica JZI jest otwarta K2 świeci się przepustnica JZI nie jest zamknięta (jest otwarta, lub prawie otwarta = nie do końca zamknięta) K3 świeci się nie ma sygnału ALARM K4 świeci się nie ma sygnału o błędzie lub zakłóceniu K5 świeci się 60 sekund po tym jak sygnał ALARM zostanie wysłany z centrali SAP / BMS K6 świeci się przepustnica JZI jest otwarta K7 świeci się stan ALARM miga 80 sekund po tym jak zaniknie sygnał ALARM z centralki SAP / BMS F3 świeci się wszystkie fazy są prawidłowe i podłączone w prawidłowej kolejności Pozostałe elementy modułu EKS-Light i ich przeznaczenie obrazuje tabela 4 Tabela 4. Elementy modułu EKS-Light: Element Cecha Przeznaczenie F1 wyłącznik nadprądowy jednofazowy tylko dla napięć sterujących i przepustnicy JZI F2 wyłącznik mocy do ochrony silnika element zestawu rozruchowego silnika F3 czujnik kolejności i zaniku fazy zabezpieczenie silnika przed zanikiem fazy, asymetrią napięć i kierunku obrotów silnika T1 zasilacz 24V DC zasilanie stabilizowane elementów automatyki T2 transformator 230 V / 24 V zasilanie elementów automatyki oraz siłownika przepustnicy JZI
