1 SZKOLENIE PODSTAWOWE STRAŻAKÓW RATOWNIKÓW OSP TEMAT 32: Klasyfikacja i ogólna charakterystyka budowli hydrotechnicznych śródlądowych i morskich Autor: Janusz Szylar Uzupełnienie Piotr Wójcik 2T

2 Tuchów

3 POWÓDŹ ZALANIE PRZEZ WODY POWIERZCHNIOWE TERENÓW ZAMIESZKANYCH I UŻYTKOWANYCH GOSPODARCZO PRZEZ CZŁOWIEKA

4 Tuchów ul. Daszyńskiego

5 ZE WZGLĘDU NA WIELKOŚĆ POWODZIE DZIELIMY NA: POWODZIE LOKALNE POWODZIE REGIONALNE POWODZIE KRAJOWE

6 GŁÓWNE ZADANIA SŁUŻB RATOWNICZYCH ZABEZPIECZENIE BUDOWLI OCHRONNYCH PRZED USZKODZENIEM I ZNISZCZENIEM EWAKUACJA LUDNOŚCI I MIENIA Z TERENÓW ZAGROŻONYCH POMOC HUMANITARNA OFIAROM POWODZI USUWANIE SKUTKÓW PO USTĄPIENIU ZJAWISKA POWODZI

7 MIEJSCA SZCZEGÓLNIE NARAŻONE NA DZIAŁANIE KINETYCZNE PRĄDU WODY 1. MOST, 2.WAŁ, 3. PRZYCZÓŁEK MOSTOWY, 4. KIERUNEK PRĄDU, 5. WYSPA RZECZNA, 6. KĘPA DRZEW

8 STREFY WYSTĘPOWANIA DESZCZÓW NAWALNYCH W POLSCE

9 DZIAŁANIAMI PRZECIWPOWODZIOWYMI KIERUJĄ Na terenie gminy wójt, za pomocą gminnego zespołu zarządzania kryzysowego. Na terenie powiatu starosta, za pomocą powiatowego zespołu zarządzania kryzysowego. Na terenie województwa, wojewoda za pomocą wojewódzkiego zespołu zarządzania kryzysowego. Na terenie kraju minister wyznaczony przez premiera za pomocą rządowego zespołu koordynacji kryzysowej

10 Budowla hydrotechniczna budowla służąca gospodarce wodnej, kształtowaniu zasobów wodnych i korzystaniu z wód. Pojęcie obejmuje także urządzenia i instalacje techniczne związane z daną budowlą. Śródlądowe budowle hydrotechniczne: jazy zapory śluzy wodne elektrownie wodne wały przeciwpowodziowe kanały i zbiorniki. Morskie budowle hydrotechniczne nawodne lub podwodne usytuowane: na obszarach morskich, w rejonie bezpośredniego kontaktu z akwenami morskimi, tj. w pasie technicznym wybrzeża morskiego lub w portach i przystaniach morskich

11 Morska budowla hydrotechniczna to budowla wznoszona: a)na morzu terytorialnym, b)na morskich wodach wewnętrznych, c)na lądzie, lecz w rejonie bezpośredniego kontaktu z akwenami morskimi, czyli w pasie technicznym nadbrzeżnego pasa wybrzeża morskiego, d)w portach i przystaniach morskich, która wraz z instalacjami, urządzeniami budowlanymi związanymi z tą budowlą, urządzeniami technicznymi oraz innym celowym wyposażeniem niezbędnym do spełniania przeznaczonej mu funkcji stanowi całość techniczno-użytkową

12 BUDOWLE HYDROTECHNICZNE BUDOWLE PIĘTRZĄCE BUDOWLE UPUSTOWE PRZEWODY WODNE UJĘCIA WODY BUDOWLE ŻEGLUGI ŚRÓDLĄDOWEJ BUDOWLE SPECJALNE

13 BUDOWLE OCHRONY CZYNNEJ STEROWANE ZBIORNIKI RETENCYJNE POLDERY WYPOSAŻONE W ŚLUZY ZALEWY I ZBIORNIKI O REGULOWANYM ODPŁYWIE

14 BUDOWLE DO OCHRONY BIERNEJ WAŁY PRZECIWPOWODZIOWE POLDERY NIESTEROWANE PRZEPŁYWOWE ZBIORNIKI RETENCYJNE KANAŁY ULGI

15 Zasada działania zapory suchego zbiornika (z przelewem centralnym) yadda.icm.edu.pl

16 Zbiornik retencyjny na Serafie

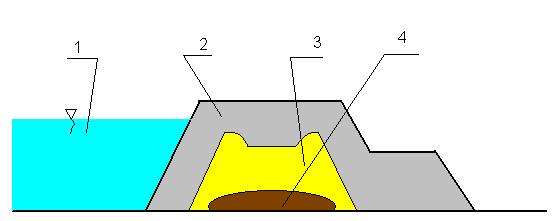

17 STRUKTURA ZAGĘSZCZENIA WAŁÓW 1. POZIOM WODY, 2. GRUNT LUŹNY, 3. GRUNT ŚREDNIO ZAGĘSZCZONY, 4. GRUNT BARDZO ZAGĘSZCZONY

18 STRUKTURA ZAGĘSZCZENIA WAŁÓW 1. POZIOM WODY, 2. GRUNT ŚREDNIO ZAGĘSZCZONY, 3. GRUNT LUŹNY, 4. GRUNT BARDZO ZAGĘSZCZONY

19 ŚLUZA WAŁOWA 1. SPŁYW DO RZEKI, 2. KLAPA ŚLUZY, 3. KONSTRUKCJA 4. WAŁ, 5. KANAŁ MELIORACYJNY

20 ŚLUZA WAŁOWA

21 ŚLUZA WAŁOWA STEROWANA RĘCZNIE

22 PRZYCZYNY AWARII WAŁÓW PRZECIWPOWODZIOWYCH PRZELANIE PRZEZ KORONĘ WAŁU ROZMYCIE SKARPY OSUNIĘCIE SKARPY ZAWODNIENIE KONSTRUKCJI UTWORZENIE KANAŁU PĘKNIĘCIE WZDŁUŻNE WAŁU PRZEBICIE HYDRAULICZNE

23 PRZELANIE PRZEZ KORONĘ WAŁU

24 Przelanie przez koronę wału i zniszczenie wału tymczasowego z rękawów Tuchów 2010 Tu był wał z rękawów

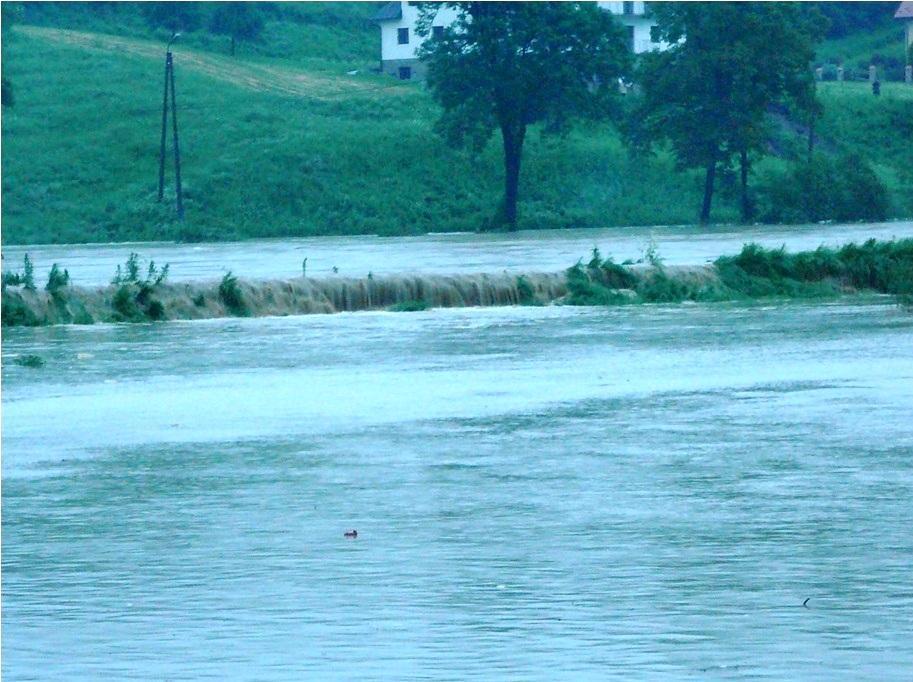

25 Koryto Przelanie przez koronę wału Tuchów 2010 Wał Teren za wałem

26 Skutek przelania się przez drogę Ciężkowice 2006 Fot. KM PSP w Tarnowie

27 Ciężkowice zniszczenia po przelaniu się Białej przez drogę Fot. KM PSP w Tarnowie

28 ROZMYCIE SKARPY PRZEZ NURT WODY

29 OSUNIĘCIE SKARPY PO ZAPADNIĘCIU SIĘ PODSTAWY WAŁU

30 ZAWODNIENIE KORPUSU WAŁU

31 UTWORZENIE KANAŁU PRZEPŁYWOWEGO

32 Skutek przebicia przez wał (kret) Tuchów

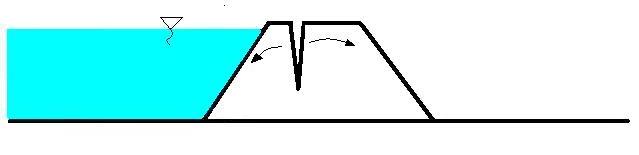

33 PĘKNIĘCIE WZDŁUŻNE WAŁU

34 PRZEBICIE HYDRAULICZNE 1. WARSTWA NIEPRZEPUSZCZALNA, 2. WARSTWA WODONOŚNA 3. ERUPCJA, 4. OSIADANIE WAŁU

35 PRZYCZYNY AWARII ŚLUZ WAŁOWYCH NIESZCZELNOŚĆ NA STYKU KLAPA KONSTRUKCJA ŚLUZY SKRZYWIENIE KLAPY ZANIECZYSZCZENIE LUB ZABLOKOWANIE KLAPY PRZECIEK POMIĘDZY BETONOWYM PRZEPUSTEM A GRUNTEM WAŁU

36 AWARIA ŚLUZY NA SKUTEK ZANIECZYSZCZENIA LUB ZABLOKOWANIA KLAPY 1. PRZEPŁYW, 2. KLAPA, 3. KONSTRUKCJA ŚLUZY, 4. WAŁ, 5. WYPŁYW POZA WAŁ, 6. ZANIECZYSZCZENIE

37 AWARIA ŚLUZY NA SKUTEK PRZECIEKU KONSTRUKCJA-WAŁ 1. POZIOM WODY, 2. KLAPA, 3. KONSTRUKCJA PRZEPUSTU, 4, WAŁ

38 Śluza samoczynna Tuchów

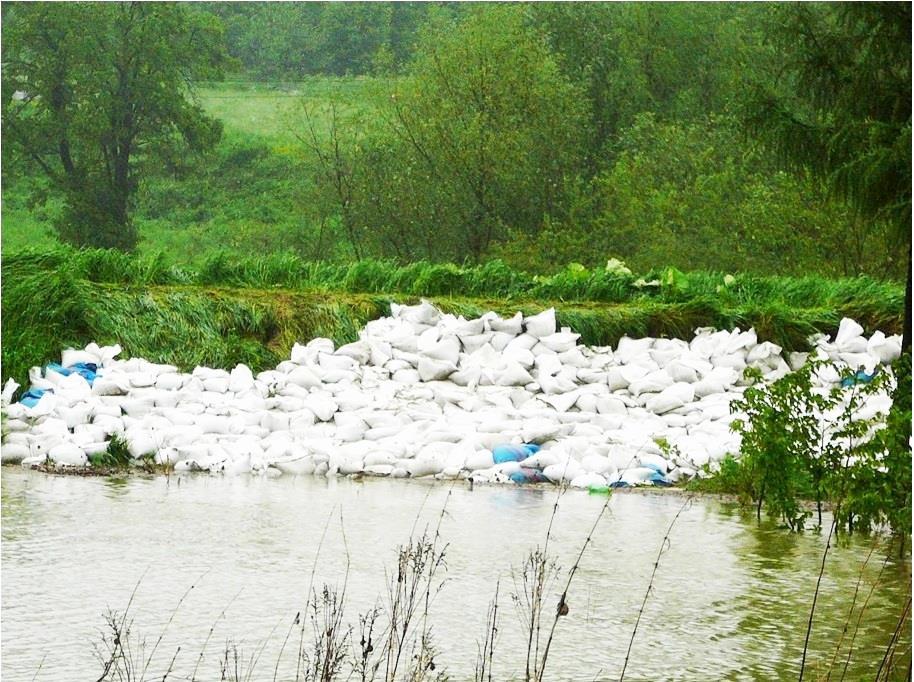

39 Dociążenie przebicia przez wał przy śluzie Tuchów 2010 rok

40 Dociążenie przebicia przez wał przy śluzie Tuchów 2010 rok

41 Zamknięta śluza z rowem dopływowym rozlewisko za wałem Tuchów ul. Piotrowskiego 2010 rok

42 Ćwiczenia rozpoznać rodzaje budowli hydrotechnicznych śródlądowych; rozpoznać rodzaje budowli hydrotechnicznych morskich; omówić przeznaczenie hydrotechnicznych obiektów piętrzących wodę; wymienić przyczyny awarii budowli hydrotechnicznych

43 WYKORZYSTANO: Literatura Radczuk L., Żyszkowska W.: Ograniczanie skutków powodzi w skali lokalnej. Sposoby wykorzystania stref zagrożenia powodziowego. Wrocław Praca zb. pod red. A.Szustra: Woda - dobrodziejstwo czy klęska. Warszawa Ustawa z dnia 18kwietnia 2002 r. o stanie klęski (Dz.U ). Ustawa z dnia 18 kwietnia 2002 roku o stanie klęski żywiołowej (Dz. U ). Ustawa z dnia 18 lipca 2001 Prawo wodne (Dz.U ). Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 1 czerwca 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać morskie budowle hydrotechniczne i ich usytuowanie. Wikipedia.pl

44 WYKORZYSTANO: Zdjęcia Szylar Janusz. KPPSP Lipsko. KM PSP Tarnów Piotr Wójcik Rysunki Slajd nr 8 [literatura poz.1]. Pozostałe: Szylar Janusz.

45 DZIĘKUJĘ ZA UWAGĘ
