Mikroprocesorowy termostat elektroniczny RTSZ-6 Oprogramowanie wersja RTSZ-6v2.2

Wielkość: px
Rozpocząć pokaz od strony:

Download "Mikroprocesorowy termostat elektroniczny RTSZ-6 Oprogramowanie wersja RTSZ-6v2.2"

Transkrypt

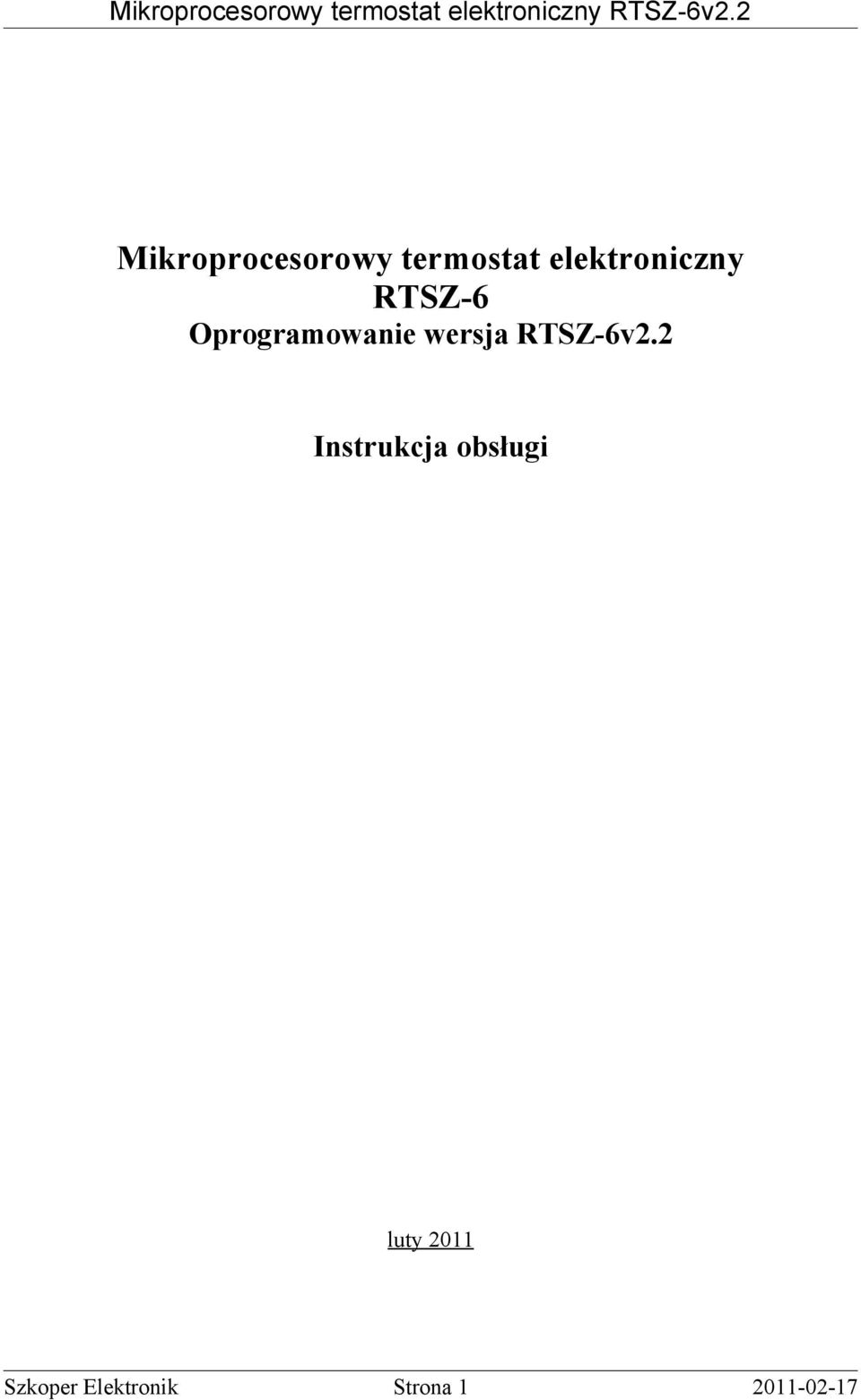

1 Mikroprocesorowy termostat elektroniczny RTSZ-6 Oprogramowanie wersja RTSZ-6v2.2 Instrukcja obsługi luty 2011 Szkoper Elektronik Strona

2 1 Parametry techniczne: Cyfrowy pomiar temperatury w zakresie od -40 C do 120 C z rozdzielczością 0,1 C (gwarantowana dokładność 0,5 C) Dwa programowalne kanały z przekaźnikami 250VAC 8A (RELPOL) styki przełączne. Trzy typy pracy kanału K1 wybierane w menu przez użytkownika: - typ A sterowanie wentylatorami - typ B sterowanie grzałkami - typ R praca różnicowa z dwoma czujnikami temperatury. Możliwość pracy z dwoma czujnikami temperatury dla wszystkich typów pracy kanału 1 (od wersji oprogramowania 2.1). Funkcja alarmu uruchamianego w przypadku wyjścia temperatury poza zakres zdefiniowany przez użytkownika (typ PZ z regulacją histerezy - od wersji oprogramowania 2.1) - kanał K2. Sygnalizacja dźwiękowa pracy kanału K2 z możliwością wyłączenia. Dla wszystkich typów pracy regulatora kanał K2 jako źródło temperatury mierzonej może wykorzystywać: - czujnik CT1 (pierwszy) - czujnik CT2 (drugi) - różnicę temperatur CT1-CT2 - czujnik CT1 lub CT2 (przekroczenie zakresu temperatur na dowolnym czujniku wywoła alarm) Opcje te są wybierane z menu przez użytkownika. Pomiar temperatury z szybkością 1 pomiar na 1s. Zabezpieczenie przed pracą z uszkodzonym czujnikiem (czujnikami) z alarmem dźwiękowym i konfigurowaną akcją dla przekaźników. Zakres nastaw temperatury zadanej (kanał K1) dla typu pracy A i B od -30 C do 110 C, dla typu pracy R od 0,1 C do 100 C z rozdzielczością 0,1 C. Minimalna histereza 0,1 C, maksymalna 100 C z rozdzielczością 0,1 C. Zakres nastaw temperatur dla kanału K2 od -40 C do 120 C z histereza od 0,1 C, do 100 C z rozdzielczością 0,1 C. Wyświetlacz LCD z podświetlaniem, wyświetla aktualną temperaturę. Samo-wygaszanie podświetlania po 30s od naciśnięcia przycisku lub podświetlanie ciągłe. Łatwa obsługa za pomocą trzech przycisków, F funkcja, + oraz - do zmian wartości. Parametry zapisywane w pamięci nieulotnej, nie ulegają skasowaniu przy zaniku zasilania. Sygnalizacja stanu wyjść za pomocą diod LED. Zasilanie 230V (+10%, -15%) 50/60Hz 2VA z zastosowaniem transformatora bezpiecznego. Czujniki temperatury na 3-przewodach o długości do 10m (standardowo 2mb). Obudowa na szynę Euro DIN o szerokości 4 modułów wykonana z niepalnego ABS. funkcja rejestracji maksymalnej i minimalnej temperatury jaka wystąpiła od czasu skasowania uprzednio zarejestrowanych wartości. Możliwość wyłączenia (uśpienia) i ponownego włączenia regulatora z klawiatury (od wersji oprogramowania 2.1) Szkoper Elektronik Strona

3 Możliwość nastawienia maksymalnej temperatury wody w zasobniku dla trybu pracy różnicowej, zakres nastaw od 0 C do 109,9 C lub OFF (od wersji oprogramowania 2.2). 2 Zasada działania termostatu RTSZ-6v Kanał K1 Dla kanału pierwszego dostępne są trzy tryby działania termostatu: 2.2 Typ A Zasadę działania termostatu dla typu pracy A obrazuje poniższy wykres: Po przekroczeniu przez temperaturę T1 progu temperatury zadanej Tz następuje załączenie przekaźnika. Po obniżeniu temperatury T1 do wartości Tz Th następuje wyłączenie przekaźnika aż do ponownego wzrostu temperatury powyżej Tz gdzie następuje ponowne załączenie przekaźnika. 2.3 Typ B Zasadę działania termostatu dla typu pracy B obrazuje poniższy wykres: W momencie spadku temperatury T1 poniżej progu temperatury zadanej Tz następuje załączenie przekaźnika. Po wzroście temperatury T1 do wartości Tz + Th następuje wyłączenie przekaźnika aż do ponownego spadku temperatury poniżej Tz, gdzie następuje ponowne załączenie przekaźnika. Szkoper Elektronik Strona

4 2.4 Typ R Zasadę działania termostatu dla typu pracy R obrazuje poniższy wykres: Po przekroczeniu przez różnicę temperatur T1- T2 progu temperatury zadanej Tz następuje załączenie przekaźnika. Po obniżeniu różnicy temperatur T1-T2 do wartości Tz-Th następuje wyłączenie przekaźnika aż do ponownego wzrostu różnicy temperatur T1-T2 powyżej Tz, gdzie następuje ponowne załączenie przekaźnika. Dla tego trybu pracy od wersji oprogramowania 6v2.2 jest możliwość ustawienia maksymalnej temperatury do jakiej ma się nagrzać zasobnik (temperatura T2). Po osiągnięciu tej temperatury następuje wyłącznie przekaźnika K1. Ponowne włączenie nastąpi z histerezą 1,5 C. 2.5 Kanał K2 Kanał K2 pracuje jako alarm sygnalizujący przekroczenie zakresu temperatur (typ PZ). Zakres definiowany jest przez podanie minimalnej i maksymalnej dopuszczalnej temperatury. Dodatkowo można określić wskazania którego z czujników temperatury będą brane pod uwagę dla wywołania alarmu. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywoła alarm), lub różnicę temperatur pomiędzy czujnikami (CT1-CT2). UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. Zasadę działania termostatu dla typu pracy PZ obrazuje poniższy wykres: W trybie PZ załączenie przekaźnika następuje gdy temperatura osiągnie jedną z granicznych wartości - powyżej Tamax lub poniżej Tamin, natomiast wyłączenie następuje gdy temperatura wzrośnie powyżej Tamin+Th2, lub spadnie poniżej Tamax-Th2. Aby kanał drugi pracował jak typ A należy nastawić Tamin na wartość -40 C, aby pracował jako typ B należy nastawić Tamax na wartość 120 C. Szkoper Elektronik Strona

5 2.6 Pamięć temperatur. Funkcja pamięci najwyższej oraz najniższej temperatury polega na nadpisywaniu w pamięci temperatur ostatnio zapisanej temperatury następną pomierzoną temperaturą, jeżeli jest ona wyższa w przypadku pamięci Tmax, lub niższa w przypadku Tmin. Pozwala to zaobserwować, jaki wpływ mają nastawy na oscylacje temperatury pomiędzy wartością maksymalną a minimalną osiąganą w układzie sterowania i umożliwia lepszy dobór nastaw. Skasowanie pamięci polega na wprowadzeniu jako temperatury minimalnej 120 C, a jako maksymalnej -40 C. Dzięki temu każda następnie zmierzona temperatura zostanie zapisana w pamięci, ponieważ będzie mieściła się w zakresie pomiarowym. Uwaga: Pamięć temperatur ulega skasowaniu w przypadku odłączenia zasilania układu. 2.7 Zabezpieczenie przed pracą z uszkodzonym lub odłączonym czujnikiem (czujnikami) temperatury. W przypadku uszkodzenia lub odłączenia czujnika (czujników) temperatury na wyświetlaczu pojawia się komunikat ERROR CT, dodatkowo emitowany jest sygnał dźwiękowy oznaczający awarię. Normalna praca zostaje zatrzymana, natomiast przekaźniki zostają ustawione w stan załączenia (ON) lub wyłączenia (OFF) zgodnie z rodzajem akcji wybranym w pozycji 17 i 18 menu. Stany przekaźników definiowane są niezależnie dla każdego z kanałów. Praca normalna zostaje wznowiona po podłączeniu czujnika lub po wprogramowaniu nowego czujnika w menu. 2.8 Wyłączenie regulatora z klawiatury. Od wersji oprogramowania 2.1 regulator posiada możliwość wyłączenia (uśpienia) z klawiatury. Aby wyłączyć funkcję regulatora i przełączyć go w tryb obniżonego poboru mocy należy na ekranie głównym (wyświetlanie temperatury mierzonej) przytrzymać ponad 1s przycisk -. Wyłączenie sygnalizowane jest napisem OFF na wyświetlaczu. Funkcje regulatora są w tym trybie nieaktywne, ponowne uruchomienie nastąpi poprzez przytrzymanie ponad 1s przycisku + lub po odłączeniu i ponownym podłączeniu zasilania. Szkoper Elektronik Strona

6 3 Podłączenie układu Podłączenia Mikroprocesorowego termostatu elektronicznego RTSZ-6v2.2 dokonujemy za pomocą zacisków śrubowych zgodnie z opisem listw zaciskowych: Uwaga! Przewodów czujnika temperatury nie prowadzić w bezpośrednim sąsiedztwie innych przewodów z prądem ze względu na możliwość zakłóceń! Przewody do czujników mogą być przedłużane za pomocą skrętki komputerowej typu UTP (wykorzystane 3 pary przewodów), zastosowanie innego przewodu może spowodować zakłócenia w transmisji! Zastosowanie przewodów o łącznej długości dla obu czujników powyżej 20mb w przypadku niekorzystnych warunków (duże natężenie zakłóceń elektromagnetycznych) może uniemożliwić komunikację z czujnikami. W sprzyjających warunkach możliwe jest uzyskanie odległości nawet do 50mb. W przypadku wystąpienia zakłóceń (błąd ERROR CT na wyświetlaczu) należy: ponownie wprogramować czujniki w menu, jeżeli nie dają się zaprogramować to należy: sprawdzić połączenia czujników spróbować zmienić ułożenie przewodów do czujników dołączyć kondensator monolityczny o wartości od 100nF do 1uF pomiędzy + i - (GND) czujników, jak najbliżej samego czujnika (nie dalej niż w fabrycznej odległości 2m) dołączyć rezystor 10kOhm pomiędzy + i L czujników, jak najbliżej samego czujnika (nie dalej niż w fabrycznej odległości 2m) Szkoper Elektronik Strona

7 4 Ustawienia i konfiguracja Po podłączeniu sterownika urządzenie jest gotowe do pracy, jednak aby spełniało zamierzone funkcje należy dokonać odpowiedniej konfiguracji parametrów Uwaga! Jeżeli nie znamy parametrów nastawionych przed podłączeniem należy dokonać nastaw dla odłączonych zacisków przekaźnika, aby niekontrolowane załączenie nie spowodowało uszkodzenia podłączonych urządzeń. W celu ułatwienia obsługi funkcje menu zostały ponumerowane od 1 do 21, wejścia i zmiany pozycji dokonujemy za pomocą klawisza F. Po przejściu do ostatniej pozycji i naciśnięciu F następuje wyjście z menu i wyświetlenie mierzonych temperatur. Menu dla poszczególnych typów różni się nieznacznie, poniższa tabela opisuje pozycje dla każdego z typów pracy termostatu. Nr Typ A Typ B Typ R 1 Nastawy temperatury zadanej Tz = od -30 C do 110 C. Nastawy temperatury zadanej Tz = od -30 C do 110 C. Nastawy temperatury zadanej Tz = od 0,1 C do 100 C. W tym przypadku temperatura Tz jest definiowana jako różnica temperatury pomiędzy czujnikiem 2 Nastawy histerezy Th = XXX.X C zmian nastawy dokonujemy za histerezy o 0,1 C; trzymanie szybką zmianę histerezy o 1 C. Zakres nastaw od 0,1 C do 100 C. 3 Nastawy temperatury maksymalnej której przekroczenie spowoduje wywołanie alarmu TAmax = od -40 C do 120 C. UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. Nastawy histerezy Th = XXX.X C zmian nastawy dokonujemy za histerezy o 0,1 C; trzymanie szybką zmianę histerezy o 1 C. Zakres nastaw od 0,1 C do 100 C. Nastawy temperatury maksymalnej której przekroczenie spowoduje wywołanie alarmu TAmax = od -40 C do 120 C. UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. CT1 a CT2. Nastawy histerezy Th = XXX.X C zmian nastawy dokonujemy za histerezy o 0,1 C; trzymanie szybką zmianę histerezy o 1 C. Zakres nastaw od 0,1 C do 100 C. Nastawy temperatury maksymalnej której przekroczenie spowoduje wywołanie alarmu TAmax = od -40 C do 120 C. UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. Szkoper Elektronik Strona

8 4 Nastawy temperatury minimalnej której przekroczenie spowoduje wywołanie alarmu TAmin = od -40 C do 120 C. 5 Nastawy histerezy Th2 = XXX.X C zmian nastawy dokonujemy za histerezy o 0,1 C; trzymanie szybką zmianę histerezy o 1 C. Zakres nastaw od 0,1 C do 100 C. 6 MENU dostępne opcje: TAK wywoływane przyciskiem + NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, naciśnięcie F w tym przypadku powoduje pominięcie dodatkowych opcji MENU i wyjście do pomiaru temperatur i normalnej pracy termostatu. Dla opcji TAK po naciśnięciu F następuje wyświetlenie kolejnej pozycji MENU. 7 Wybór typu pracy: Typ = A praca wentylatorowa Typ = B praca grzewcza Typ = R praca różnicowa Zmiany dokonujemy za pomocą przycisków + i -. 8 Wybór ilości czujników, dostępne opcje Ctn=1 (jeden czujnik) lub Ctn=2 (dwa czujniki). Czujnik drugi może być wykorzystany do sterownia kanałem 2, lub jako niezależny czujnik pomiarowy. Czujnik 1 zawsze steruje kanałem 1. Zmiany dokonujemy za pomocą przycisków + i -. 9 Opcje czujnika CT1. Wejście w tą pozycję dokonuje testu podłączonego czujnika CT1. Jeżeli czujnik jest prawidło podłączony i wprogramowany do pamięci termostatu wyświetlony zostaje napis CT1 OK. W przypadku nieprawidłowego podłączenia czujnika, lub podłączenia niewprogramowanego Nastawy temperatury minimalnej której przekroczenie spowoduje wywołanie alarmu TAmin = od -40 C do 120 C. Nastawy histerezy Th2 = XXX.X C zmian nastawy dokonujemy za histerezy o 0,1 C; trzymanie szybką zmianę histerezy o 1 C. Zakres nastaw od 0,1 C do 100 C. MENU dostępne opcje: TAK wywoływane przyciskiem + NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, naciśnięcie F w tym przypadku powoduje pominięcie dodatkowych opcji MENU i wyjście do pomiaru temperatur i normalnej pracy termostatu. Dla opcji TAK po naciśnięciu F następuje wyświetlenie kolejnej pozycji MENU. Wybór typu pracy: Typ = A praca wentylatorowa Typ = B praca grzewcza Typ = R praca różnicowa Zmiany dokonujemy za pomocą przycisków + i -. Wybór ilości czujników, dostępne opcje Ctn=1 (jeden czujnik) lub Ctn=2 (dwa czujniki). Czujnik drugi może być wykorzystany do sterownia kanałem 2 lub jako niezależny czujnik pomiarowy. Czujnik 1 zawsze steruje kanałem 1. Zmiany dokonujemy za pomocą przycisków + i -. Opcje czujnika CT1. Wejście w tą pozycję dokonuje testu podłączonego czujnika CT1. Jeżeli czujnik jest prawidło podłączony i wprogramowany do pamięci termostatu wyświetlony zostaje napis CT1 OK. W przypadku nieprawidłowego podłączenia czujnika, lub podłączenia niewprogramowanego Nastawy temperatury minimalnej której przekroczenie spowoduje wywołanie alarmu TAmin = od -40 C do 120 C. Nastawy histerezy Th2 = XXX.X C zmian nastawy dokonujemy za histerezy o 0,1 C; trzymanie szybką zmianę histerezy o 1 C. Zakres nastaw od 0,1 C do 100 C. MENU dostępne opcje: TAK wywoływane przyciskiem + NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, naciśnięcie F w tym przypadku powoduje pominięcie dodatkowych opcji MENU i wyjście do pomiaru temperatur i normalnej pracy termostatu. Dla opcji TAK po naciśnięciu F następuje wyświetlenie kolejnej pozycji MENU. Wybór typu pracy: Typ = A praca wentylatorowa Typ = B praca grzewcza Typ = R praca różnicowa Zmiany dokonujemy za pomocą przycisków + i -. Opcja niedostępna, dla trybu R Ctn zawsze wynosi 2. Opcje czujnika CT1. Wejście w tą pozycję dokonuje testu podłączonego czujnika CT1. Jeżeli czujnik jest prawidło podłączony i wprogramowany do pamięci termostatu wyświetlony zostaje napis CT1 OK. W przypadku nieprawidłowego podłączenia czujnika, lub podłączenia niewprogramowanego Szkoper Elektronik Strona

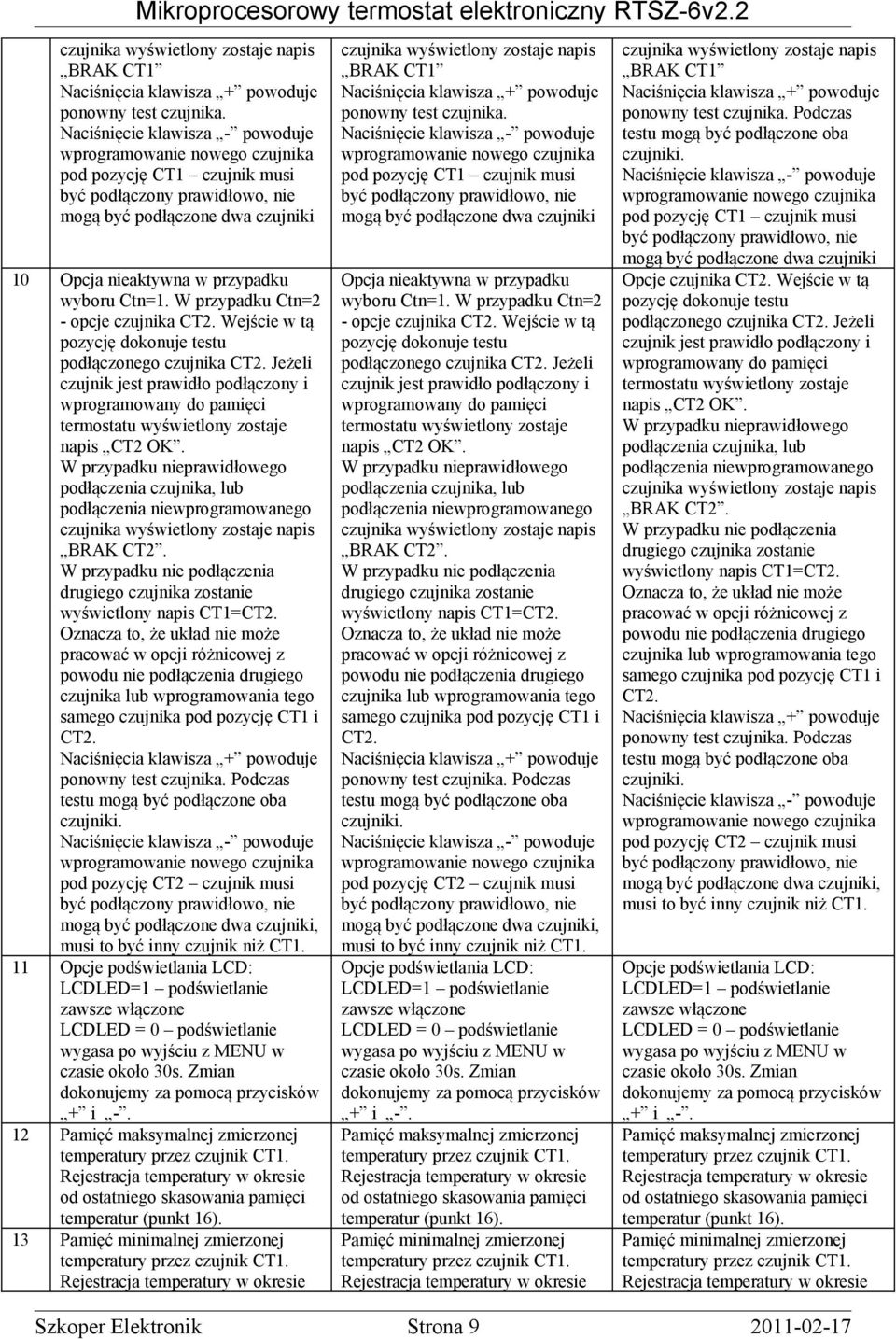

9 czujnika wyświetlony zostaje napis BRAK CT1 Naciśnięcia klawisza + powoduje ponowny test czujnika. Naciśnięcie klawisza - powoduje wprogramowanie nowego czujnika pod pozycję CT1 czujnik musi być podłączony prawidłowo, nie mogą być podłączone dwa czujniki 10 Opcja nieaktywna w przypadku wyboru Ctn=1. W przypadku Ctn=2 - opcje czujnika CT2. Wejście w tą pozycję dokonuje testu podłączonego czujnika CT2. Jeżeli czujnik jest prawidło podłączony i wprogramowany do pamięci termostatu wyświetlony zostaje napis CT2 OK. W przypadku nieprawidłowego podłączenia czujnika, lub podłączenia niewprogramowanego czujnika wyświetlony zostaje napis BRAK CT2. W przypadku nie podłączenia drugiego czujnika zostanie wyświetlony napis CT1=CT2. Oznacza to, że układ nie może pracować w opcji różnicowej z powodu nie podłączenia drugiego czujnika lub wprogramowania tego samego czujnika pod pozycję CT1 i CT2. Naciśnięcia klawisza + powoduje ponowny test czujnika. Podczas testu mogą być podłączone oba czujniki. Naciśnięcie klawisza - powoduje wprogramowanie nowego czujnika pod pozycję CT2 czujnik musi być podłączony prawidłowo, nie mogą być podłączone dwa czujniki, musi to być inny czujnik niż CT1. 11 Opcje podświetlania LCD: LCDLED=1 podświetlanie zawsze włączone LCDLED = 0 podświetlanie wygasa po wyjściu z MENU w czasie około 30s. Zmian + i Pamięć maksymalnej zmierzonej temperatury przez czujnik CT1. 13 Pamięć minimalnej zmierzonej temperatury przez czujnik CT1. czujnika wyświetlony zostaje napis BRAK CT1 Naciśnięcia klawisza + powoduje ponowny test czujnika. Naciśnięcie klawisza - powoduje wprogramowanie nowego czujnika pod pozycję CT1 czujnik musi być podłączony prawidłowo, nie mogą być podłączone dwa czujniki Opcja nieaktywna w przypadku wyboru Ctn=1. W przypadku Ctn=2 - opcje czujnika CT2. Wejście w tą pozycję dokonuje testu podłączonego czujnika CT2. Jeżeli czujnik jest prawidło podłączony i wprogramowany do pamięci termostatu wyświetlony zostaje napis CT2 OK. W przypadku nieprawidłowego podłączenia czujnika, lub podłączenia niewprogramowanego czujnika wyświetlony zostaje napis BRAK CT2. W przypadku nie podłączenia drugiego czujnika zostanie wyświetlony napis CT1=CT2. Oznacza to, że układ nie może pracować w opcji różnicowej z powodu nie podłączenia drugiego czujnika lub wprogramowania tego samego czujnika pod pozycję CT1 i CT2. Naciśnięcia klawisza + powoduje ponowny test czujnika. Podczas testu mogą być podłączone oba czujniki. Naciśnięcie klawisza - powoduje wprogramowanie nowego czujnika pod pozycję CT2 czujnik musi być podłączony prawidłowo, nie mogą być podłączone dwa czujniki, musi to być inny czujnik niż CT1. Opcje podświetlania LCD: LCDLED=1 podświetlanie zawsze włączone LCDLED = 0 podświetlanie wygasa po wyjściu z MENU w czasie około 30s. Zmian + i -. Pamięć maksymalnej zmierzonej temperatury przez czujnik CT1. Pamięć minimalnej zmierzonej temperatury przez czujnik CT1. czujnika wyświetlony zostaje napis BRAK CT1 Naciśnięcia klawisza + powoduje ponowny test czujnika. Podczas testu mogą być podłączone oba czujniki. Naciśnięcie klawisza - powoduje wprogramowanie nowego czujnika pod pozycję CT1 czujnik musi być podłączony prawidłowo, nie mogą być podłączone dwa czujniki Opcje czujnika CT2. Wejście w tą pozycję dokonuje testu podłączonego czujnika CT2. Jeżeli czujnik jest prawidło podłączony i wprogramowany do pamięci termostatu wyświetlony zostaje napis CT2 OK. W przypadku nieprawidłowego podłączenia czujnika, lub podłączenia niewprogramowanego czujnika wyświetlony zostaje napis BRAK CT2. W przypadku nie podłączenia drugiego czujnika zostanie wyświetlony napis CT1=CT2. Oznacza to, że układ nie może pracować w opcji różnicowej z powodu nie podłączenia drugiego czujnika lub wprogramowania tego samego czujnika pod pozycję CT1 i CT2. Naciśnięcia klawisza + powoduje ponowny test czujnika. Podczas testu mogą być podłączone oba czujniki. Naciśnięcie klawisza - powoduje wprogramowanie nowego czujnika pod pozycję CT2 czujnik musi być podłączony prawidłowo, nie mogą być podłączone dwa czujniki, musi to być inny czujnik niż CT1. Opcje podświetlania LCD: LCDLED=1 podświetlanie zawsze włączone LCDLED = 0 podświetlanie wygasa po wyjściu z MENU w czasie około 30s. Zmian + i -. Pamięć maksymalnej zmierzonej temperatury przez czujnik CT1. Pamięć minimalnej zmierzonej temperatury przez czujnik CT1. Szkoper Elektronik Strona

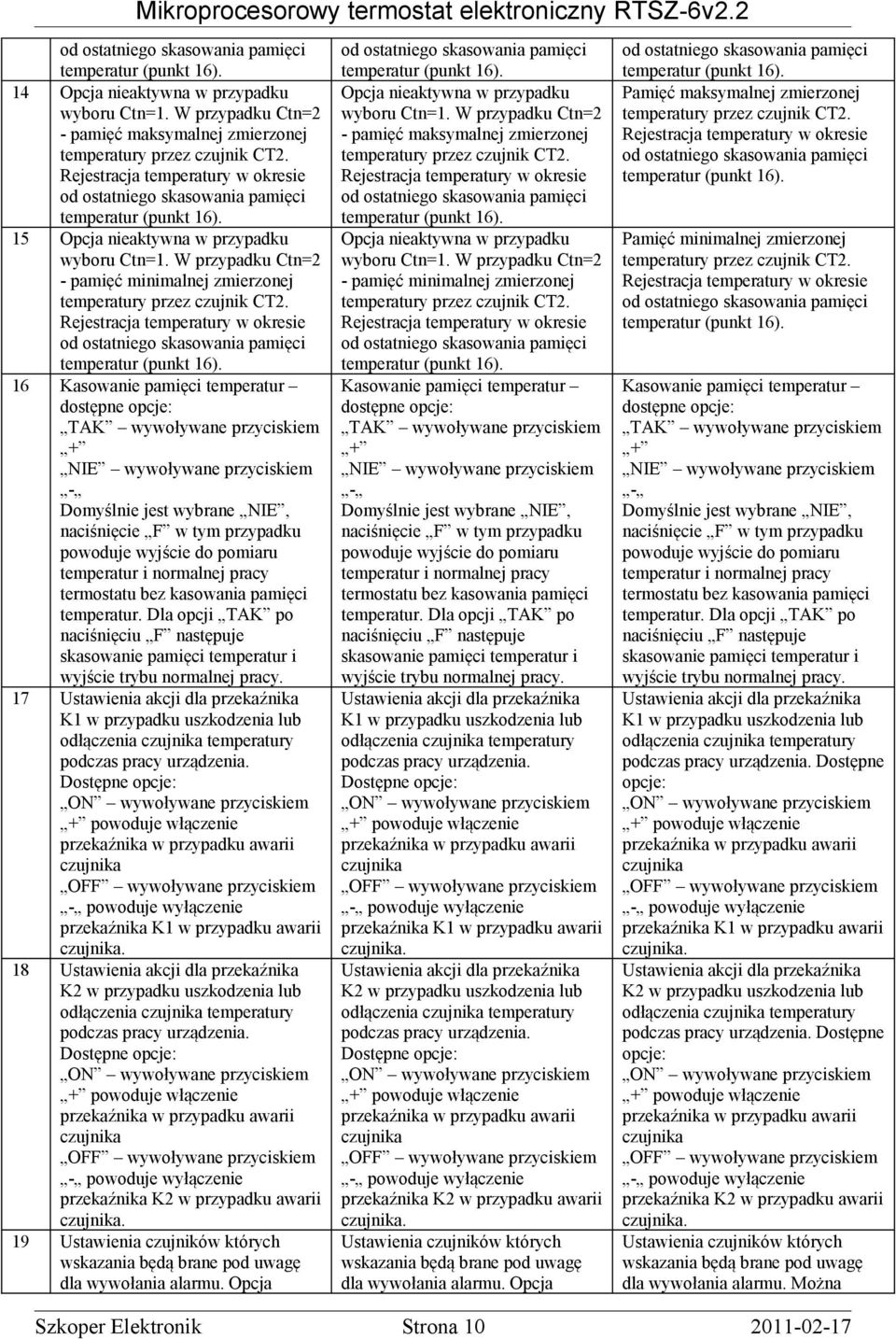

10 14 Opcja nieaktywna w przypadku wyboru Ctn=1. W przypadku Ctn=2 - pamięć maksymalnej zmierzonej temperatury przez czujnik CT2. 15 Opcja nieaktywna w przypadku wyboru Ctn=1. W przypadku Ctn=2 - pamięć minimalnej zmierzonej temperatury przez czujnik CT2. 16 Kasowanie pamięci temperatur dostępne opcje: TAK wywoływane przyciskiem + NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, naciśnięcie F w tym przypadku powoduje wyjście do pomiaru temperatur i normalnej pracy termostatu bez kasowania pamięci temperatur. Dla opcji TAK po naciśnięciu F następuje skasowanie pamięci temperatur i wyjście trybu normalnej pracy. 17 Ustawienia akcji dla przekaźnika K1 w przypadku uszkodzenia lub odłączenia czujnika temperatury podczas pracy urządzenia. + powoduje włączenie przekaźnika w przypadku awarii czujnika - powoduje wyłączenie przekaźnika K1 w przypadku awarii czujnika. 18 Ustawienia akcji dla przekaźnika K2 w przypadku uszkodzenia lub odłączenia czujnika temperatury podczas pracy urządzenia. + powoduje włączenie przekaźnika w przypadku awarii czujnika - powoduje wyłączenie przekaźnika K2 w przypadku awarii czujnika. 19 Ustawienia czujników których wskazania będą brane pod uwagę dla wywołania alarmu. Opcja Opcja nieaktywna w przypadku wyboru Ctn=1. W przypadku Ctn=2 - pamięć maksymalnej zmierzonej temperatury przez czujnik CT2. Opcja nieaktywna w przypadku wyboru Ctn=1. W przypadku Ctn=2 - pamięć minimalnej zmierzonej temperatury przez czujnik CT2. Kasowanie pamięci temperatur dostępne opcje: TAK wywoływane przyciskiem + NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, naciśnięcie F w tym przypadku powoduje wyjście do pomiaru temperatur i normalnej pracy termostatu bez kasowania pamięci temperatur. Dla opcji TAK po naciśnięciu F następuje skasowanie pamięci temperatur i wyjście trybu normalnej pracy. Ustawienia akcji dla przekaźnika K1 w przypadku uszkodzenia lub odłączenia czujnika temperatury podczas pracy urządzenia. + powoduje włączenie przekaźnika w przypadku awarii czujnika - powoduje wyłączenie przekaźnika K1 w przypadku awarii czujnika. Ustawienia akcji dla przekaźnika K2 w przypadku uszkodzenia lub odłączenia czujnika temperatury podczas pracy urządzenia. + powoduje włączenie przekaźnika w przypadku awarii czujnika - powoduje wyłączenie przekaźnika K2 w przypadku awarii czujnika. Ustawienia czujników których wskazania będą brane pod uwagę dla wywołania alarmu. Opcja Pamięć maksymalnej zmierzonej temperatury przez czujnik CT2. Pamięć minimalnej zmierzonej temperatury przez czujnik CT2. Kasowanie pamięci temperatur dostępne opcje: TAK wywoływane przyciskiem + NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, naciśnięcie F w tym przypadku powoduje wyjście do pomiaru temperatur i normalnej pracy termostatu bez kasowania pamięci temperatur. Dla opcji TAK po naciśnięciu F następuje skasowanie pamięci temperatur i wyjście trybu normalnej pracy. Ustawienia akcji dla przekaźnika K1 w przypadku uszkodzenia lub odłączenia czujnika temperatury podczas pracy urządzenia. Dostępne opcje: + powoduje włączenie przekaźnika w przypadku awarii czujnika - powoduje wyłączenie przekaźnika K1 w przypadku awarii czujnika. Ustawienia akcji dla przekaźnika K2 w przypadku uszkodzenia lub odłączenia czujnika temperatury podczas pracy urządzenia. Dostępne opcje: + powoduje włączenie przekaźnika w przypadku awarii czujnika - powoduje wyłączenie przekaźnika K2 w przypadku awarii czujnika. Ustawienia czujników których wskazania będą brane pod uwagę dla wywołania alarmu. Można Szkoper Elektronik Strona

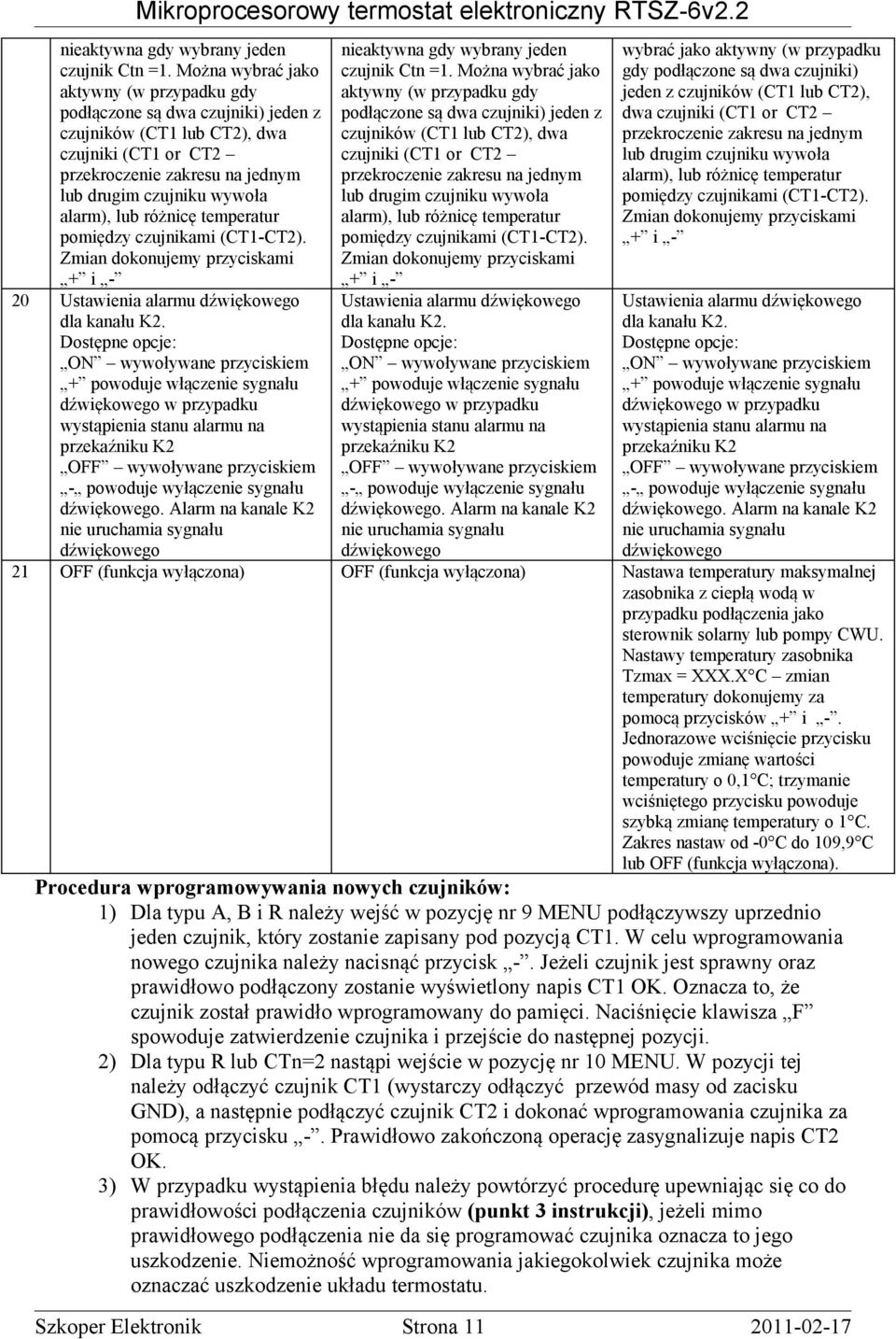

11 nieaktywna gdy wybrany jeden czujnik Ctn =1. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywoła alarm), lub różnicę temperatur pomiędzy czujnikami (CT1-CT2). Zmian dokonujemy przyciskami + i - 20 Ustawienia alarmu dźwiękowego dla kanału K2. + powoduje włączenie sygnału dźwiękowego w przypadku wystąpienia stanu alarmu na przekaźniku K2 - powoduje wyłączenie sygnału dźwiękowego. Alarm na kanale K2 nie uruchamia sygnału nieaktywna gdy wybrany jeden czujnik Ctn =1. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywoła alarm), lub różnicę temperatur pomiędzy czujnikami (CT1-CT2). Zmian dokonujemy przyciskami + i - Ustawienia alarmu dźwiękowego dla kanału K2. + powoduje włączenie sygnału dźwiękowego w przypadku wystąpienia stanu alarmu na przekaźniku K2 - powoduje wyłączenie sygnału dźwiękowego. Alarm na kanale K2 nie uruchamia sygnału wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywoła alarm), lub różnicę temperatur pomiędzy czujnikami (CT1-CT2). Zmian dokonujemy przyciskami + i - Ustawienia alarmu dźwiękowego dla kanału K2. + powoduje włączenie sygnału dźwiękowego w przypadku wystąpienia stanu alarmu na przekaźniku K2 - powoduje wyłączenie sygnału dźwiękowego. Alarm na kanale K2 nie uruchamia sygnału dźwiękowego dźwiękowego dźwiękowego 21 OFF (funkcja wyłączona) OFF (funkcja wyłączona) Nastawa temperatury maksymalnej zasobnika z ciepłą wodą w przypadku podłączenia jako sterownik solarny lub pompy CWU. Nastawy temperatury zasobnika Tzmax = XXX.X C zmian temperatury dokonujemy za temperatury o 0,1 C; trzymanie szybką zmianę temperatury o 1 C. Zakres nastaw od -0 C do 109,9 C lub OFF (funkcja wyłączona). Procedura wprogramowywania nowych czujników: 1) Dla typu A, B i R należy wejść w pozycję nr 9 MENU podłączywszy uprzednio jeden czujnik, który zostanie zapisany pod pozycją CT1. W celu wprogramowania nowego czujnika należy nacisnąć przycisk -. Jeżeli czujnik jest sprawny oraz prawidłowo podłączony zostanie wyświetlony napis CT1 OK. Oznacza to, że czujnik został prawidło wprogramowany do pamięci. Naciśnięcie klawisza F spowoduje zatwierdzenie czujnika i przejście do następnej pozycji. 2) Dla typu R lub CTn=2 nastąpi wejście w pozycję nr 10 MENU. W pozycji tej należy odłączyć czujnik CT1 (wystarczy odłączyć przewód masy od zacisku GND), a następnie podłączyć czujnik CT2 i dokonać wprogramowania czujnika za pomocą przycisku -. Prawidłowo zakończoną operację zasygnalizuje napis CT2 OK. 3) W przypadku wystąpienia błędu należy powtórzyć procedurę upewniając się co do prawidłowości podłączenia czujników (punkt 3 instrukcji), jeżeli mimo prawidłowego podłączenia nie da się programować czujnika oznacza to jego uszkodzenie. Niemożność wprogramowania jakiegokolwiek czujnika może oznaczać uszkodzenie układu termostatu. Szkoper Elektronik Strona

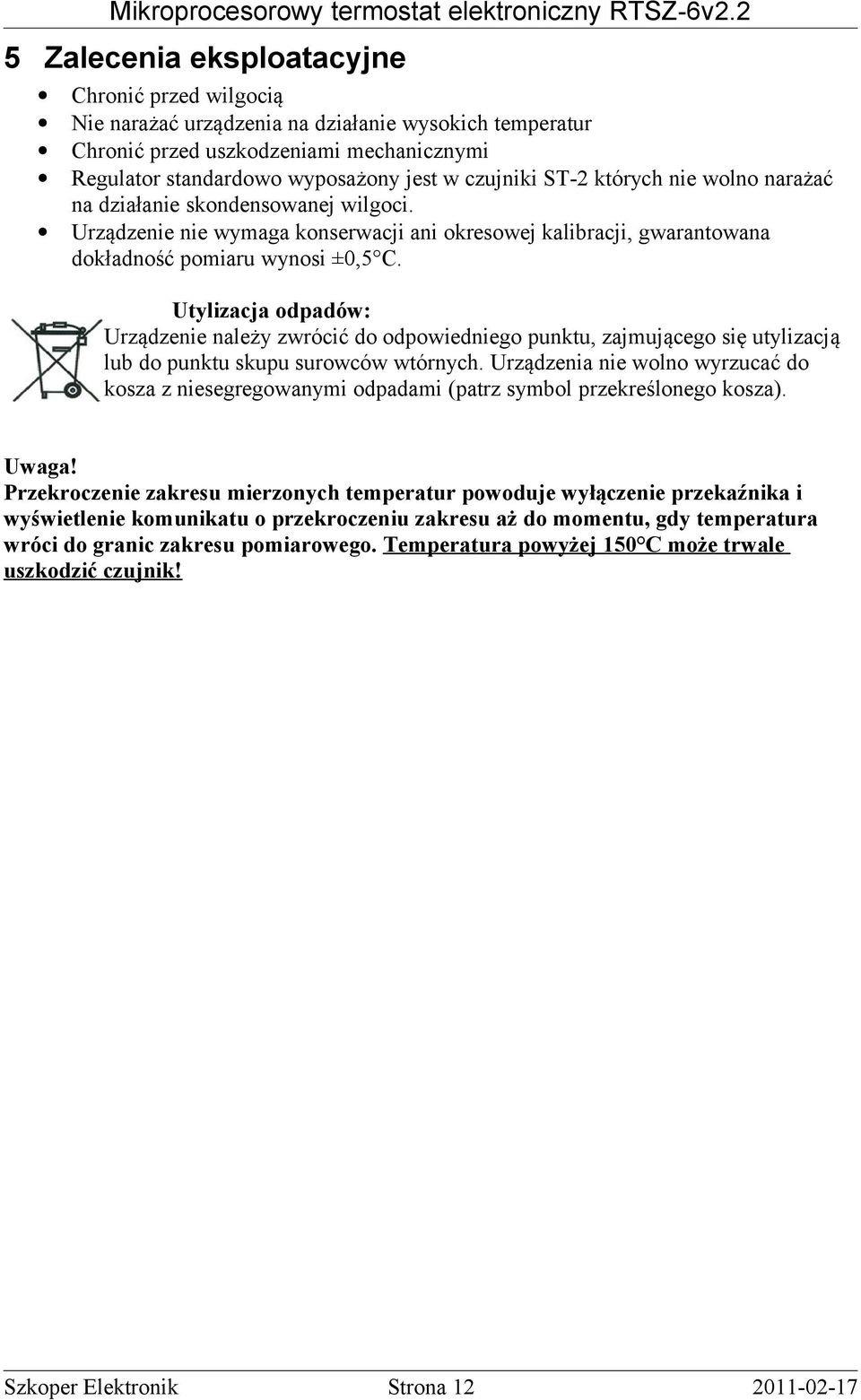

12 5 Zalecenia eksploatacyjne Chronić przed wilgocią Nie narażać urządzenia na działanie wysokich temperatur Chronić przed uszkodzeniami mechanicznymi Regulator standardowo wyposażony jest w czujniki ST-2 których nie wolno narażać na działanie skondensowanej wilgoci. Urządzenie nie wymaga konserwacji ani okresowej kalibracji, gwarantowana dokładność pomiaru wynosi ±0,5 C. Utylizacja odpadów: Urządzenie należy zwrócić do odpowiedniego punktu, zajmującego się utylizacją lub do punktu skupu surowców wtórnych. Urządzenia nie wolno wyrzucać do kosza z niesegregowanymi odpadami (patrz symbol przekreślonego kosza). Uwaga! Przekroczenie zakresu mierzonych temperatur powoduje wyłączenie przekaźnika i wyświetlenie komunikatu o przekroczeniu zakresu aż do momentu, gdy temperatura wróci do granic zakresu pomiarowego. Temperatura powyżej 150 C może trwale uszkodzić czujnik! Szkoper Elektronik Strona
