PC-02 Obsługa sterownika odsklepiarki

Transkrypt

1 PC-02 Obsługa sterownika odsklepiarki

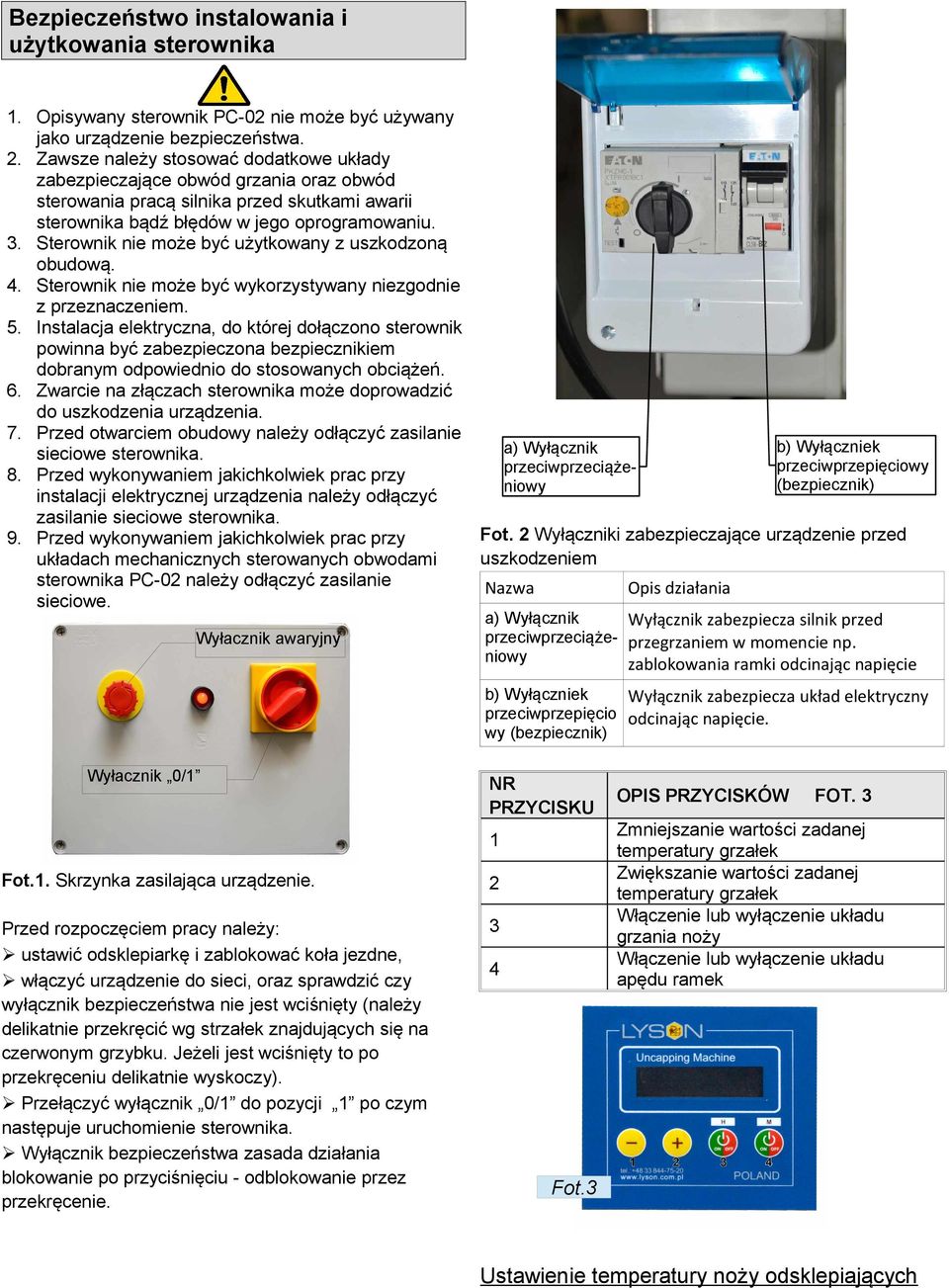

2 Bezpieczeństwo instalowania i użytkowania sterownika 1. Opisywany sterownik PC-02 nie może być używany jako urządzenie bezpieczeństwa. 2. Zawsze należy stosować dodatkowe układy zabezpieczające obwód grzania oraz obwód sterowania pracą silnika przed skutkami awarii sterownika bądź błędów w jego oprogramowaniu. 3. Sterownik nie może być użytkowany z uszkodzoną obudową. 4. Sterownik nie może być wykorzystywany niezgodnie z przeznaczeniem. 5. Instalacja elektryczna, do której dołączono sterownik powinna być zabezpieczona bezpiecznikiem dobranym odpowiednio do stosowanych obciążeń. 6. Zwarcie na złączach sterownika może doprowadzić do uszkodzenia urządzenia. 7. Przed otwarciem obudowy należy odłączyć zasilanie b) Wyłączniek a) Wyłącznik sieciowe sterownika. przeciwprzepięciowy przeciwprzeciąże8. Przed wykonywaniem jakichkolwiek prac przy (bezpiecznik) niowy instalacji elektrycznej urządzenia należy odłączyć zasilanie sieciowe sterownika. Fot. 2 Wyłączniki zabezpieczające urządzenie przed 9. Przed wykonywaniem jakichkolwiek prac przy uszkodzeniem układach mechanicznych sterowanych obwodami sterownika PC-02 należy odłączyć zasilanie Nazwa Opis działania sieciowe. a) Wyłącznik Wyłącznik zabezpiecza silnik przed przeciwprzeciąże- przegrzaniem w momencie np. Wyłacznik awaryjny niowy zablokowania ramki odcinając napięcie b) Wyłączniek Wyłącznik zabezpiecza układ elektryczny przeciwprzepięcio odcinając napięcie. wy (bezpiecznik) Wyłacznik 0/1 NR PRZYCISKU 2 Przed rozpoczęciem pracy należy: ustawić odsklepiarkę i zablokować koła jezdne, włączyć urządzenie do sieci, oraz sprawdzić czy wyłącznik bezpieczeństwa nie jest wciśnięty (należy delikatnie przekręcić wg strzałek znajdujących się na czerwonym grzybku. Jeżeli jest wciśnięty to po przekręceniu delikatnie wyskoczy). Przełączyć wyłącznik 0/1 do pozycji 1 po czym następuje uruchomienie sterownika. Wyłącznik bezpieczeństwa zasada działania blokowanie po przyciśnięciu - odblokowanie przez przekręcenie. 3 FOT. 3 Zmniejszanie wartości zadanej temperatury grzałek Zwiększanie wartości zadanej temperatury grzałek Włączenie lub wyłączenie układu grzania noży Włączenie lub wyłączenie układu apędu ramek 1 Fot.1. Skrzynka zasilająca urządzenie. OPIS PRZYCISKÓW 4 Fot.3 Ustawienie temperatury noży odsklepiających

3 Ustawienie sterownika polega na ustawieniu temperatury Włączamy grzanie noży przyciskiem nr 3 ON/OFF grzałek noży odsklepiających. (Fot. 7). Ponowne naciśnięcie przycisku nr 3 ON/OFF powoduje wyłączenie grzania noży (Fot. 8). Fot.4. Panel sterownika po włączeniu Sterownik wyświetla aktualną temperaturę noży odsklepiających T. Poniżej parametr S temperatura zadana, którą ustawiamy. Zakres ustawień: 30 C - 95 C. Temperaturę zwiększamy za pomocą przycisku nr 2 PLUS (Fot.5) oraz zmniejszamy za pomocą przycisku nr 1 MINUS (Fot.6) Fot.5. Zwiększanie temperatury grzałek Fot. 7 Po włączeniu grzałek na sterowniku wyświetli się opis ON natomiast z lewej strony wyświetli się informacja graficzna Fot. 7 Fot. 8 Po wyłączeniu grzałek na sterowniku wyświetli się opis OFF natomiast z lewej strony informacja graficzna katarzy nie będzie wyświetlana. Włączenie i wyłączenie noży odsklepiających Fot.6. Zmniejszenie temperatury grzałek Po ustawieniu temperatury grzałek noży. Fot. 9 Włączenie noży odsklepiających przyciskiem nr4 ON/OFF. Po włączeniu noży odsklepiających na

4 sterowniku wyświetli się opis ON a noże odsklepiarki zaczną się poruszać. Diagnostyka zabezpieczenia i kody błędów Sterownik PC-02 wyposażono w rozbudowane procedury diagnostyczne podnoszące bezpieczeństwo oraz komfort pracy z urządzeniem do odsklepiania ramek. Wyłączenie awaryjne Fot. 10 Wyłączenie noży odsklepiających przyciskiem nr4 ON/OFF. Po włączeniu noży odsklepiających na sterowniku wyświetli się opis OFF - noże zatrzymają się. Panel sterownika wyświetlacz T=60 C S=70 C H=OFF M=OFF 1. występuje po naciśnięciu przycisku STOP awaryjny 2. sygnalizowane na wyświetlaczu napisem EMG STOP 3. wznowienie pracy możliwe po wyłączeniu (odryglowaniu) przycisku STOP 4. Sygnalizacja błędów 5. błędy sygnalizowane na wyświetlaczu napisem E-xxx gdzie xxx odpowiada numerowi błędu z zamieszczonej poniżej tabeli 6. ponowny start sterownika możliwy po: wyłączeniu zasilania, usunięciu usterki i ponownym włączeniu zasilania układu KOD BŁĘDU E-100 E-101 E-102 E Rys 1. Wyświetlacz sterownika PC-02 E-201 E-202 NR FUNKCJA Grafika sygnalizująca pracę grzałki. Grzałka włączone grafika wyświetlana, grzałka wyłączona brak grafiki. Aktualna temperatura grzałki parametr T Zadana temperatura grzałki parametr S Tryb pracy układu grzania. H=ON - włączony układ grzania noży H=OFF wyłączony układ grzania noży Tryb pracy układu napędu ramek. M=ON - włączony silnik napędu ramek M=OFF wyłączony silnik napędu ramek E-203 E-300 E-301 E-302 E-303 E-304 OPIS BŁĘDU BŁĄD PAMIĘCI PROGRAMU BŁĄD PAMIĘCI KONFIGURACJI BŁĄD PAMIĘCI OPERACYJNEJ - + ON/OFF - H ON/OFF - M ZADZIAŁAŁO ZABEZPIECZENIE OBWODÓW MOCY USZKODZENIE CZUJNIKA TEMPERATURY ZBYT WYSOKA TEMPERATURA GRZAŁEK ZBYT NISKA TEMPERATURA GRZAŁEK AWARIA UKŁADU GRZANIA E-302 temperatura zmierzona przekroczyła wartość maksymalną = 90oC. E-303 temperatura zmierzona spadła poniżej wartości minimalnej = 0oC. E-304 błąd zgłaszany w przypadku, gdy pomimo upływu 10 minut od włączenia układu grzania noży, temperatura nie osiągnęła wymaganej wartości minimalnej >= najmniejszej, możliwej do ustawienia temperatury stabilizowanej.

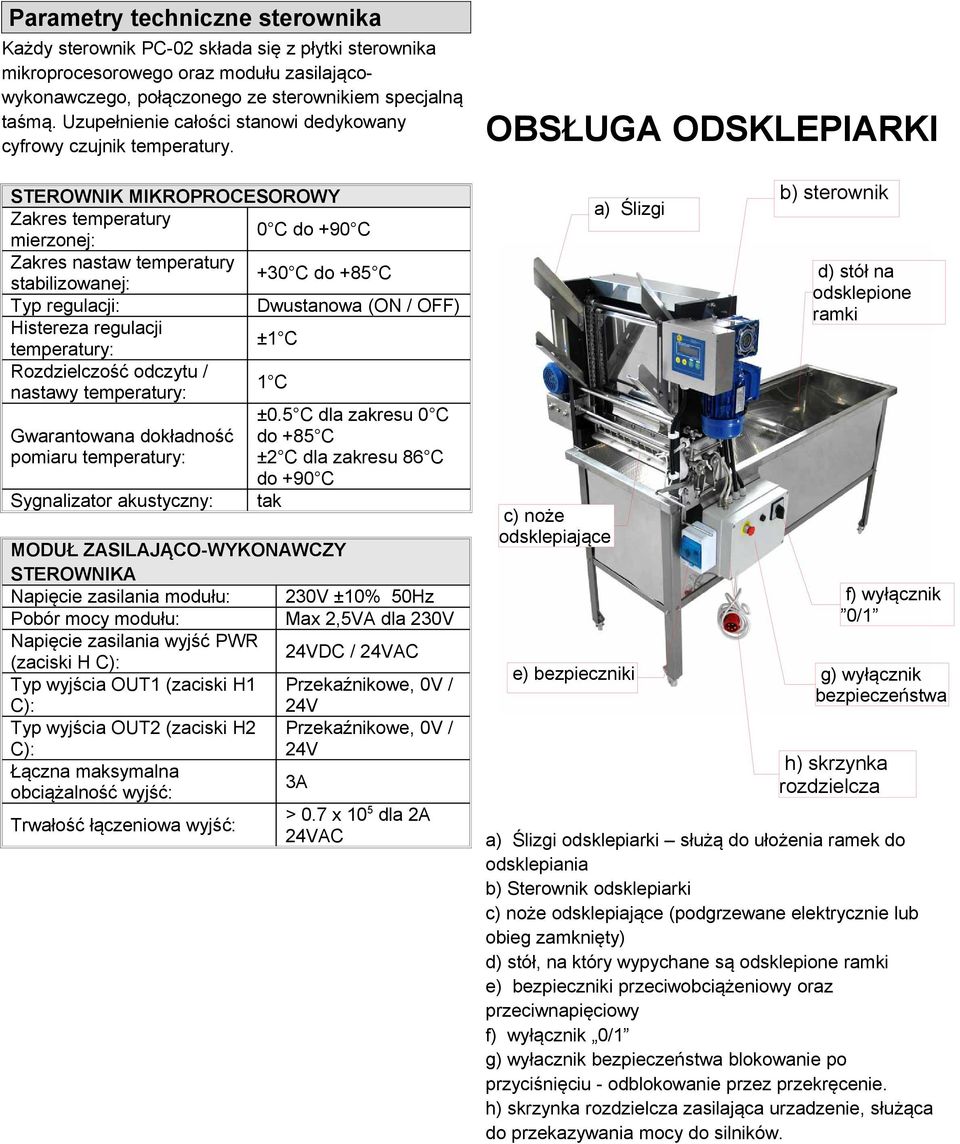

5 Parametry techniczne sterownika Każdy sterownik PC-02 składa się z płytki sterownika mikroprocesorowego oraz modułu zasilającowykonawczego, połączonego ze sterownikiem specjalną taśmą. Uzupełnienie całości stanowi dedykowany cyfrowy czujnik temperatury. STEROWNIK MIKROPROCESOROWY Zakres temperatury 0 C do +90 C mierzonej: Zakres nastaw temperatury +30 C do +85 C stabilizowanej: Typ regulacji: Dwustanowa (ON / OFF) Histereza regulacji ±1 C temperatury: Rozdzielczość odczytu / 1 C nastawy temperatury: ±0.5 C dla zakresu 0 C Gwarantowana dokładność do +85 C pomiaru temperatury: ±2 C dla zakresu 86 C do +90 C Sygnalizator akustyczny: tak MODUŁ ZASILAJĄCO-WYKONAWCZY Napięcie zasilania modułu: 230V ±10% 50Hz Pobór mocy modułu: Max 2,5VA dla 230V Napięcie zasilania wyjść PWR 24VDC / 24VAC (zaciski H C): Typ wyjścia OUT1 (zaciski H1 Przekaźnikowe, 0V / C): 24V Typ wyjścia OUT2 (zaciski H2 Przekaźnikowe, 0V / C): 24V Łączna maksymalna 3A obciążalność wyjść: > 0.7 x 105 dla 2A Trwałość łączeniowa wyjść: 24VAC OBSŁUGA ODSKLEPIARKI a) Ślizgi b) sterownik d) stół na odsklepione ramki c) noże odsklepiające f) wyłącznik 0/1 e) bezpieczniki g) wyłącznik bezpieczeństwa h) skrzynka rozdzielcza a) Ślizgi odsklepiarki służą do ułożenia ramek do odsklepiania b) Sterownik odsklepiarki c) noże odsklepiające (podgrzewane elektrycznie lub obieg zamknięty) d) stół, na który wypychane są odsklepione ramki e) bezpieczniki przeciwobciążeniowy oraz przeciwnapięciowy f) wyłącznik 0/1 g) wyłacznik bezpieczeństwa blokowanie po przyciśnięciu - odblokowanie przez przekręcenie. h) skrzynka rozdzielcza zasilająca urzadzenie, służąca do przekazywania mocy do silników.
