PRAC POD NAPIĘCIEM PRZY ELEKTROENERGETYCZNYCH LINIACH NAPOWIETRZNYCH DO 1 kv
|
|
- Dominika Skowrońska
- 8 lat temu
- Przeglądów:
Transkrypt

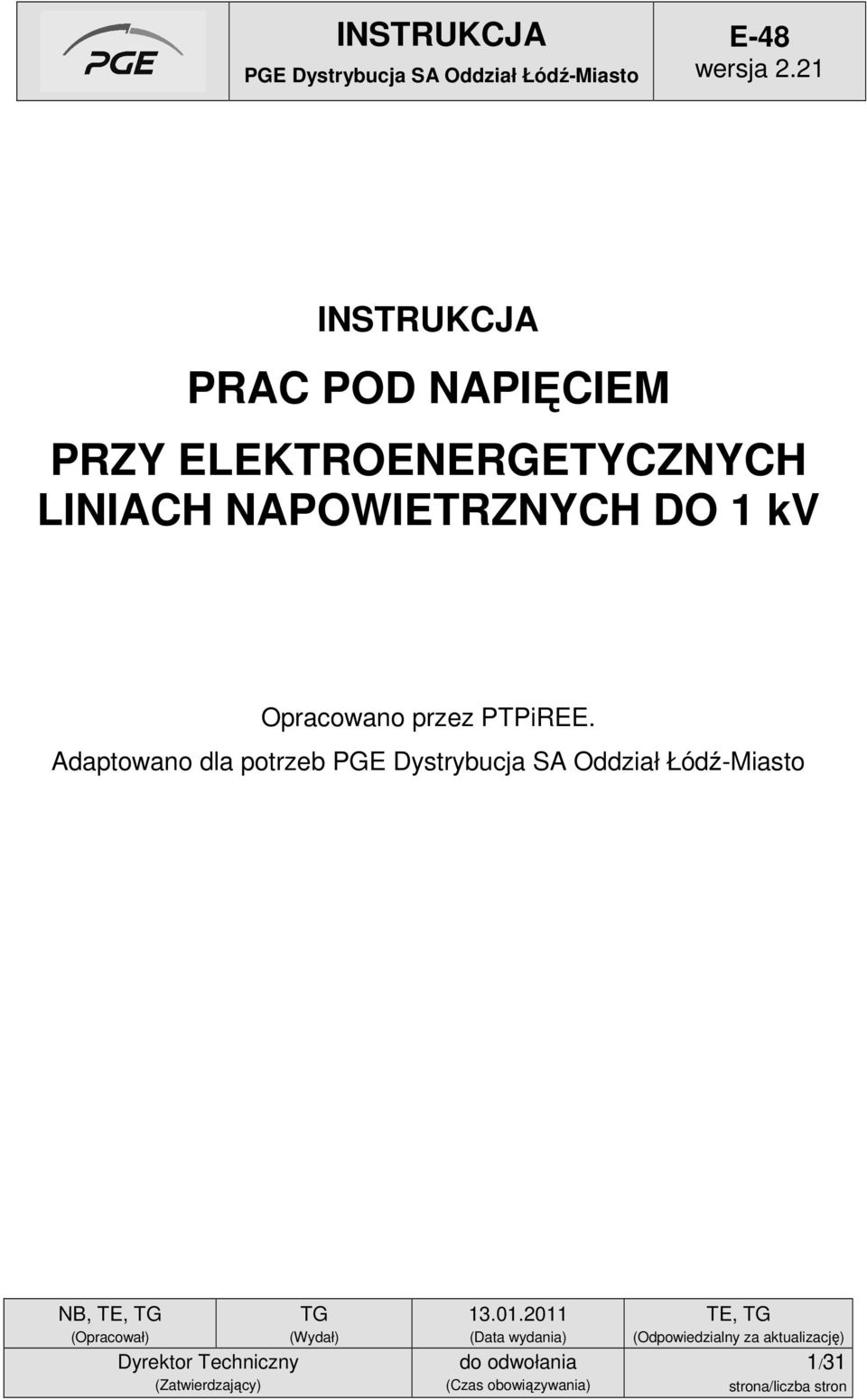

1 INSTRUKCJA PRAC POD NAPIĘCIEM PRZY ELEKTROENERGETYCZNYCH LINIACH NAPOWIETRZNYCH DO 1 kv Opracowano przez PTPiREE. Adaptowano dla potrzeb NB, TE, TE, 1/31

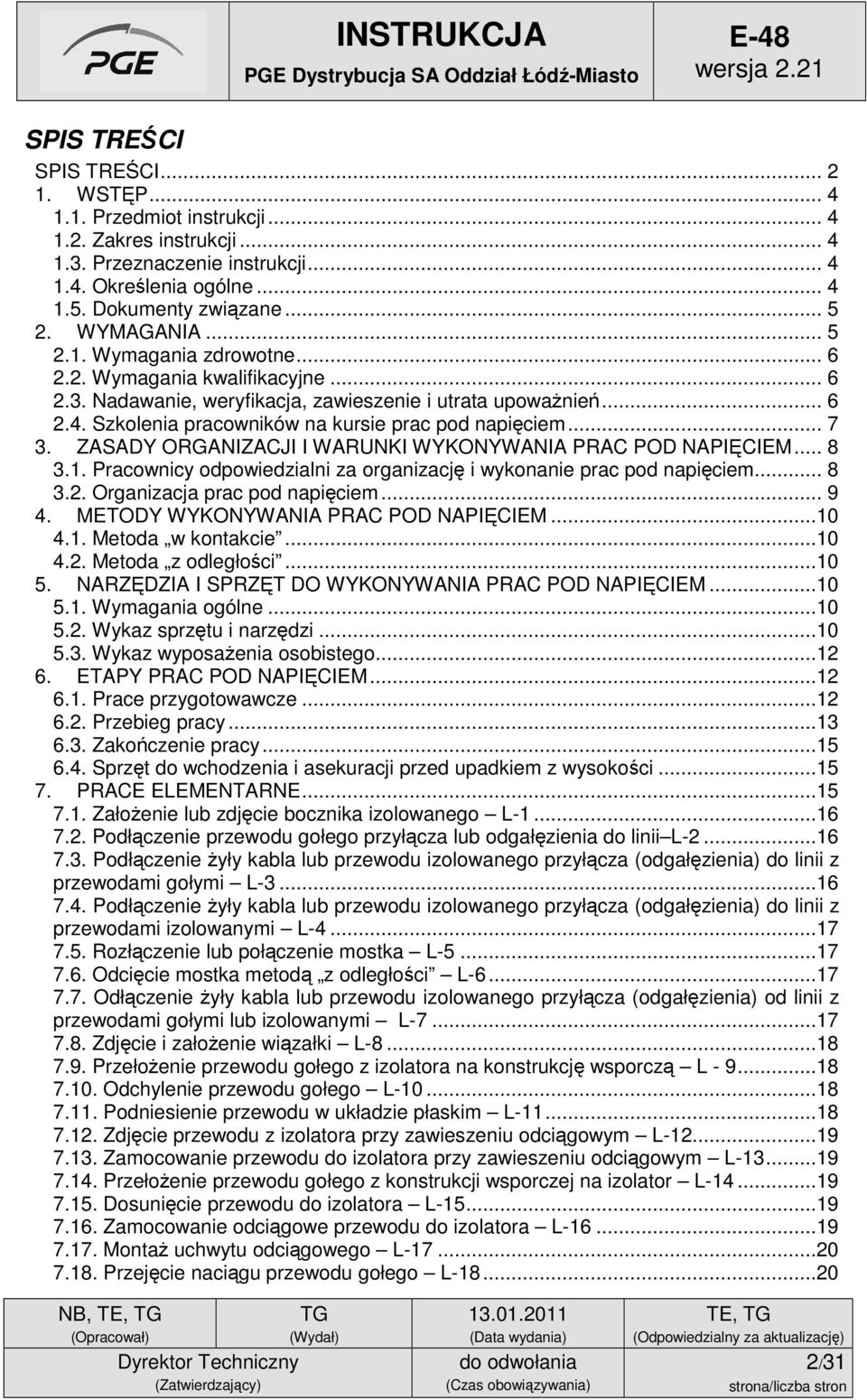

2 SPIS TREŚCI SPIS TREŚCI WSTĘP Przedmiot instrukcji Zakres instrukcji Przeznaczenie instrukcji Określenia ogólne Dokumenty związane WYMAGANIA Wymagania zdrowotne Wymagania kwalifikacyjne Nadawanie, weryfikacja, zawieszenie i utrata upoważnień Szkolenia pracowników na kursie prac pod napięciem ZASADY ORGANIZACJI I WARUNKI WYKONYWANIA PRAC POD NAPIĘCIEM Pracownicy odpowiedzialni za organizację i wykonanie prac pod napięciem Organizacja prac pod napięciem METODY WYKONYWANIA PRAC POD NAPIĘCIEM Metoda w kontakcie Metoda z odległości NARZĘDZIA I SPRZĘT DO WYKONYWANIA PRAC POD NAPIĘCIEM Wymagania ogólne Wykaz sprzętu i narzędzi Wykaz wyposażenia osobistego ETAPY PRAC POD NAPIĘCIEM Prace przygotowawcze Przebieg pracy Zakończenie pracy Sprzęt do wchodzenia i asekuracji przed upadkiem z wysokości PRACE ELEMENTARNE Założenie lub zdjęcie bocznika izolowanego L Podłączenie przewodu gołego przyłącza lub odgałęzienia do linii L Podłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) do linii z przewodami gołymi L Podłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) do linii z przewodami izolowanymi L Rozłączenie lub połączenie mostka L Odcięcie mostka metodą z odległości L Odłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) od linii z przewodami gołymi lub izolowanymi L Zdjęcie i założenie wiązałki L Przełożenie przewodu gołego z izolatora na konstrukcję wsporczą L Odchylenie przewodu gołego L Podniesienie przewodu w układzie płaskim L Zdjęcie przewodu z izolatora przy zawieszeniu odciągowym L Zamocowanie przewodu do izolatora przy zawieszeniu odciągowym L Przełożenie przewodu gołego z konstrukcji wsporczej na izolator L Dosunięcie przewodu do izolatora L Zamocowanie odciągowe przewodu do izolatora L Montaż uchwytu odciągowego L Przejęcie naciągu przewodu gołego L NB, TE, TE, 2/31
3 7.19. Przejęcie naciągu wiązki przewodów izolowanych L Demontaż pary przewodów gołych przyłącza (odgałęzienia) metodą "z odległości" L Opuszczenie przewodu na izolator w układzie płaskim L Przemontowanie przewodu gołego na nowy słup przelotowy (podczas wymiany słupa) L Zamontowanie wiązki przewodów izolowanych na słupie lub konstrukcji wsporczej L Zaizolowanie głowicy słupa L Sprawdzenie obciążenia w żyle lub przewodzie L Zamontowanie bezpiecznika w osłonie izolacyjnej na przewodzie izolowanym L Zamontowanie haka wieszakowego lub innego osprzętu do mocowania taśmą stalową L FORMULARZ PLANU PRACY (w załączeniu)...22 Karty Technologiczne SPIS KART TECHNOLOGICZNYCH...27 NB, TE, TE, 3/31

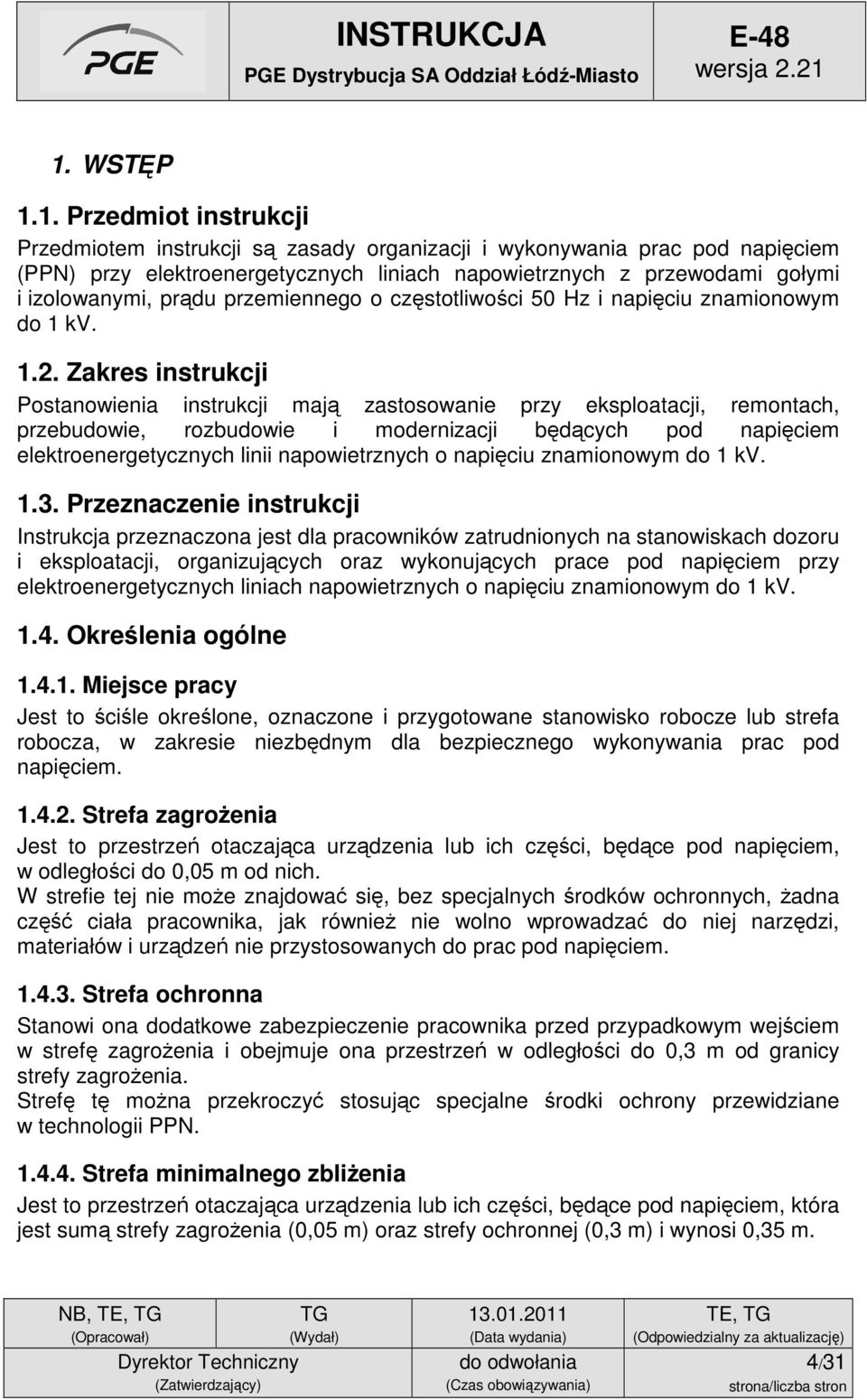

4 1. WSTĘP 1.1. Przedmiot instrukcji Przedmiotem instrukcji są zasady organizacji i wykonywania prac pod napięciem (PPN) przy elektroenergetycznych liniach napowietrznych z przewodami gołymi i izolowanymi, prądu przemiennego o częstotliwości 50 Hz i napięciu znamionowym do 1 kv Zakres instrukcji Postanowienia instrukcji mają zastosowanie przy eksploatacji, remontach, przebudowie, rozbudowie i modernizacji będących pod napięciem elektroenergetycznych linii napowietrznych o napięciu znamionowym do 1 kv Przeznaczenie instrukcji Instrukcja przeznaczona jest dla pracowników zatrudnionych na stanowiskach dozoru i eksploatacji, organizujących oraz wykonujących prace pod napięciem przy elektroenergetycznych liniach napowietrznych o napięciu znamionowym do 1 kv Określenia ogólne Miejsce pracy Jest to ściśle określone, oznaczone i przygotowane stanowisko robocze lub strefa robocza, w zakresie niezbędnym dla bezpiecznego wykonywania prac pod napięciem Strefa zagrożenia Jest to przestrzeń otaczająca urządzenia lub ich części, będące pod napięciem, w odległości do 0,05 m od nich. W strefie tej nie może znajdować się, bez specjalnych środków ochronnych, żadna część ciała pracownika, jak również nie wolno wprowadzać do niej narzędzi, materiałów i urządzeń nie przystosowanych do prac pod napięciem Strefa ochronna Stanowi ona dodatkowe zabezpieczenie pracownika przed przypadkowym wejściem w strefę zagrożenia i obejmuje ona przestrzeń w odległości do 0,3 m od granicy strefy zagrożenia. Strefę tę można przekroczyć stosując specjalne środki ochrony przewidziane w technologii PPN Strefa minimalnego zbliżenia Jest to przestrzeń otaczająca urządzenia lub ich części, będące pod napięciem, która jest sumą strefy zagrożenia (0,05 m) oraz strefy ochronnej (0,3 m) i wynosi 0,35 m. NB, TE, TE, 4/31

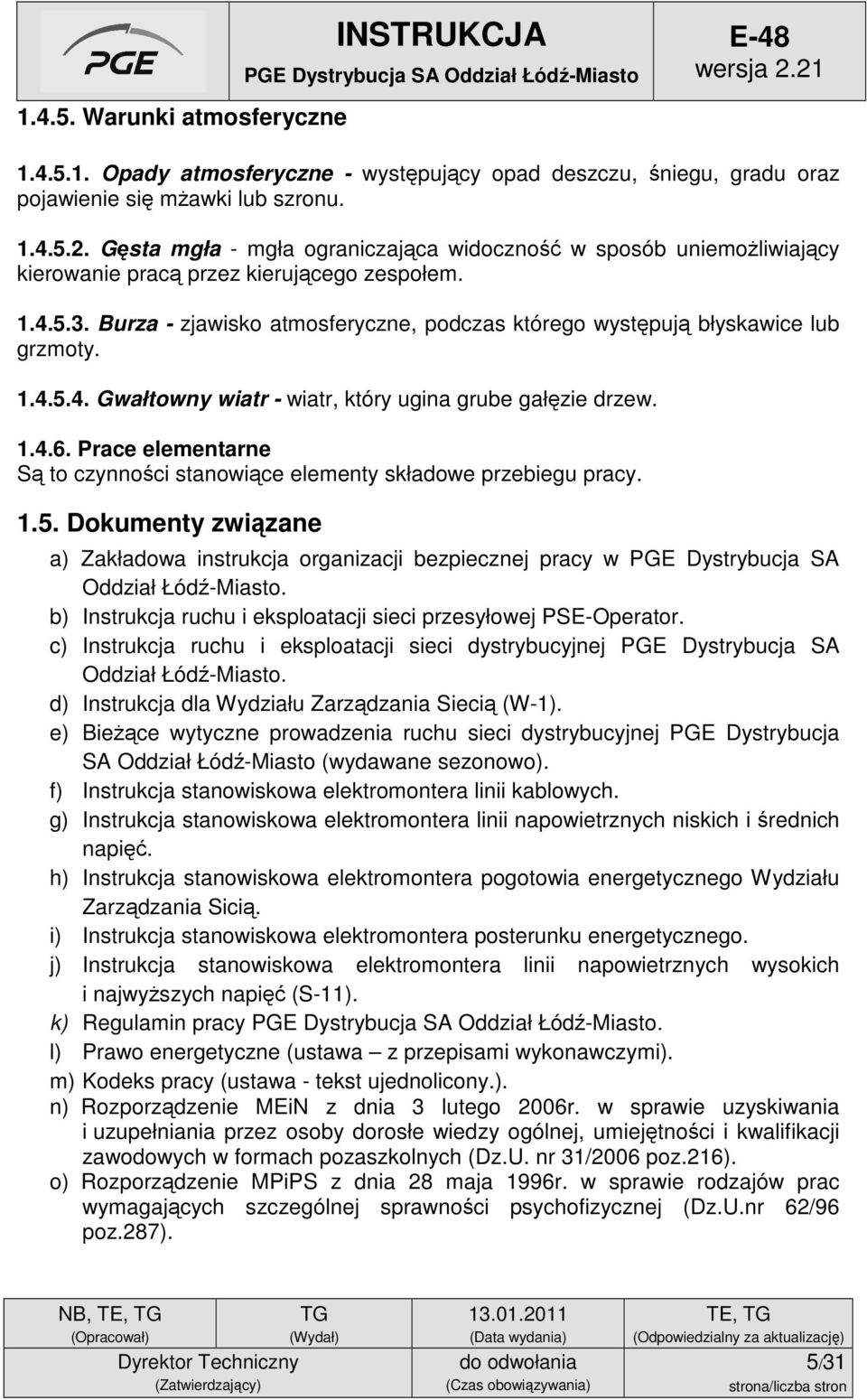

5 Warunki atmosferyczne INSTRUKCJA Opady atmosferyczne - występujący opad deszczu, śniegu, gradu oraz pojawienie się mżawki lub szronu Gęsta mgła - mgła ograniczająca widoczność w sposób uniemożliwiający kierowanie pracą przez kierującego zespołem Burza - zjawisko atmosferyczne, podczas którego występują błyskawice lub grzmoty Gwałtowny wiatr - wiatr, który ugina grube gałęzie drzew Prace elementarne Są to czynności stanowiące elementy składowe przebiegu pracy Dokumenty związane a) Zakładowa instrukcja organizacji bezpiecznej pracy w PGE Dystrybucja SA Oddział Łódź-Miasto. b) Instrukcja ruchu i eksploatacji sieci przesyłowej PSE-Operator. c) Instrukcja ruchu i eksploatacji sieci dystrybucyjnej PGE Dystrybucja SA Oddział Łódź-Miasto. d) Instrukcja dla Wydziału Zarządzania Siecią (W-1). e) Bieżące wytyczne prowadzenia ruchu sieci dystrybucyjnej PGE Dystrybucja SA Oddział Łódź-Miasto (wydawane sezonowo). f) Instrukcja stanowiskowa elektromontera linii kablowych. g) Instrukcja stanowiskowa elektromontera linii napowietrznych niskich i średnich napięć. h) Instrukcja stanowiskowa elektromontera pogotowia energetycznego Wydziału Zarządzania Sicią. i) Instrukcja stanowiskowa elektromontera posterunku energetycznego. j) Instrukcja stanowiskowa elektromontera linii napowietrznych wysokich i najwyższych napięć (S-11). k) Regulamin pracy. l) Prawo energetyczne (ustawa z przepisami wykonawczymi). m) Kodeks pracy (ustawa - tekst ujednolicony.). n) Rozporządzenie MEiN z dnia 3 lutego 2006r. w sprawie uzyskiwania i uzupełniania przez osoby dorosłe wiedzy ogólnej, umiejętności i kwalifikacji zawodowych w formach pozaszkolnych (Dz.U. nr 31/2006 poz.216). o) Rozporządzenie MPiPS z dnia 28 maja 1996r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U.nr 62/96 poz.287). NB, TE, TE, 5/31

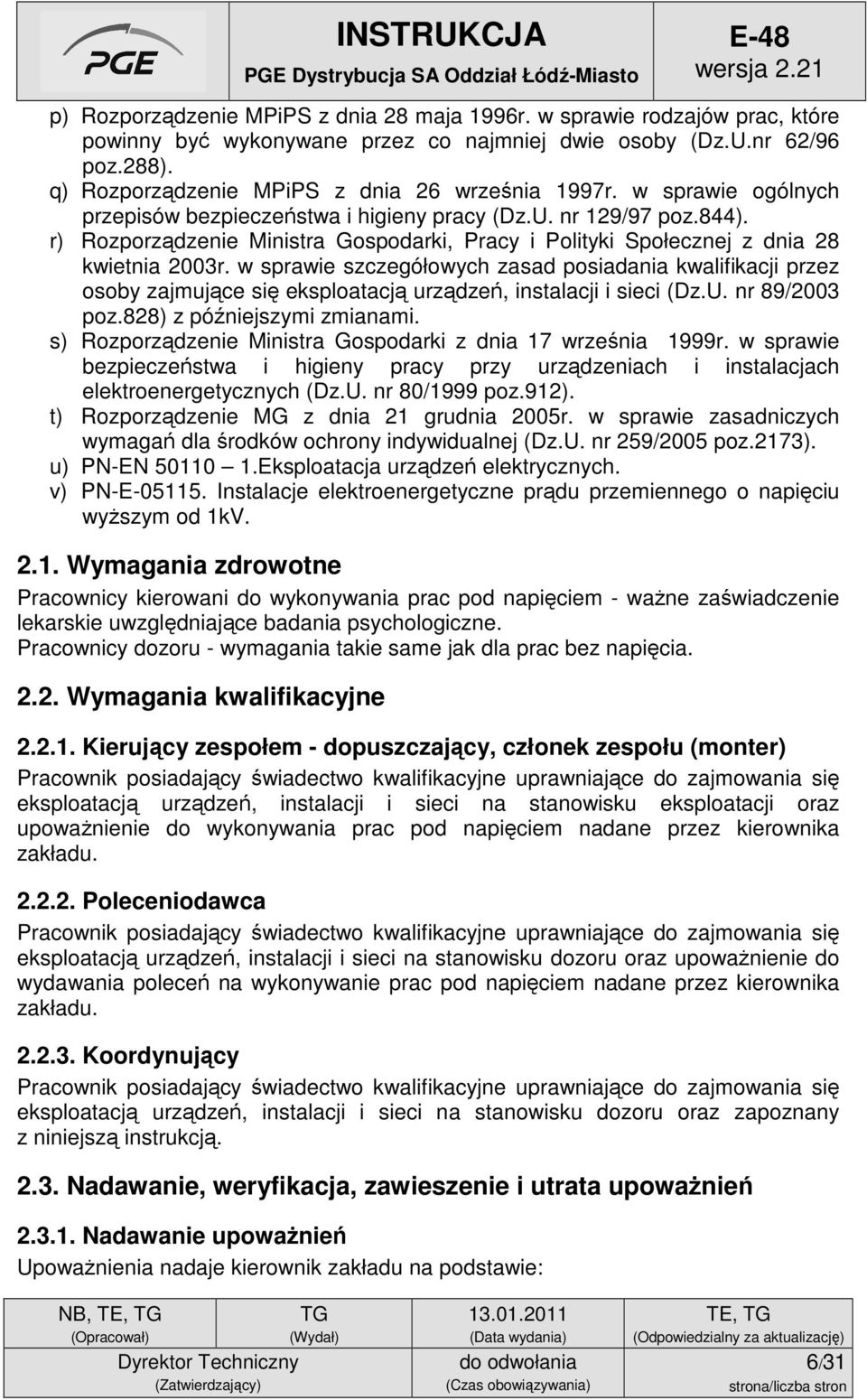

6 p) Rozporządzenie MPiPS z dnia 28 maja 1996r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U.nr 62/96 poz.288). q) Rozporządzenie MPiPS z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. nr 129/97 poz.844). r) Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 kwietnia 2003r. w sprawie szczegółowych zasad posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci (Dz.U. nr 89/2003 poz.828) z późniejszymi zmianami. s) Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych (Dz.U. nr 80/1999 poz.912). t) Rozporządzenie MG z dnia 21 grudnia 2005r. w sprawie zasadniczych wymagań dla środków ochrony indywidualnej (Dz.U. nr 259/2005 poz.2173). u) PN-EN Eksploatacja urządzeń elektrycznych. v) PN-E Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1kV Wymagania zdrowotne Pracownicy kierowani do wykonywania prac pod napięciem - ważne zaświadczenie lekarskie uwzględniające badania psychologiczne. Pracownicy dozoru - wymagania takie same jak dla prac bez napięcia Wymagania kwalifikacyjne Kierujący zespołem - dopuszczający, członek zespołu (monter) Pracownik posiadający świadectwo kwalifikacyjne uprawniające do zajmowania się eksploatacją urządzeń, instalacji i sieci na stanowisku eksploatacji oraz upoważnienie do wykonywania prac pod napięciem nadane przez kierownika zakładu Poleceniodawca Pracownik posiadający świadectwo kwalifikacyjne uprawniające do zajmowania się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz upoważnienie do wydawania poleceń na wykonywanie prac pod napięciem nadane przez kierownika zakładu Koordynujący Pracownik posiadający świadectwo kwalifikacyjne uprawniające do zajmowania się eksploatacją urządzeń, instalacji i sieci na stanowisku dozoru oraz zapoznany z niniejszą instrukcją Nadawanie, weryfikacja, zawieszenie i utrata upoważnień Nadawanie upoważnień Upoważnienia nadaje kierownik zakładu na podstawie: NB, TE, TE, 6/31

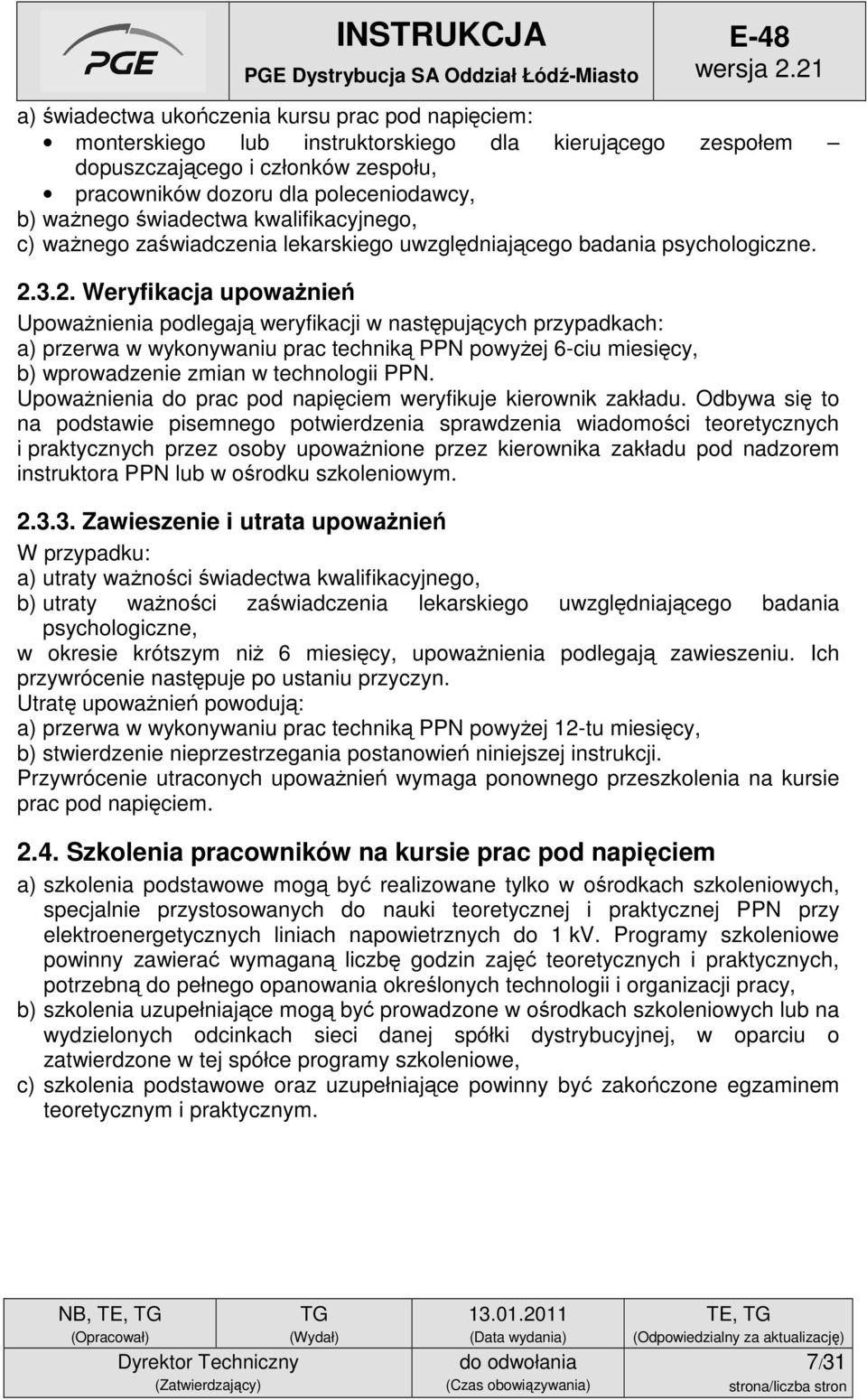

7 a) świadectwa ukończenia kursu prac pod napięciem: monterskiego lub instruktorskiego dla kierującego zespołem dopuszczającego i członków zespołu, pracowników dozoru dla poleceniodawcy, b) ważnego świadectwa kwalifikacyjnego, c) ważnego zaświadczenia lekarskiego uwzględniającego badania psychologiczne Weryfikacja upoważnień Upoważnienia podlegają weryfikacji w następujących przypadkach: a) przerwa w wykonywaniu prac techniką PPN powyżej 6-ciu miesięcy, b) wprowadzenie zmian w technologii PPN. Upoważnienia do prac pod napięciem weryfikuje kierownik zakładu. Odbywa się to na podstawie pisemnego potwierdzenia sprawdzenia wiadomości teoretycznych i praktycznych przez osoby upoważnione przez kierownika zakładu pod nadzorem instruktora PPN lub w ośrodku szkoleniowym Zawieszenie i utrata upoważnień W przypadku: a) utraty ważności świadectwa kwalifikacyjnego, b) utraty ważności zaświadczenia lekarskiego uwzględniającego badania psychologiczne, w okresie krótszym niż 6 miesięcy, upoważnienia podlegają zawieszeniu. Ich przywrócenie następuje po ustaniu przyczyn. Utratę upoważnień powodują: a) przerwa w wykonywaniu prac techniką PPN powyżej 12-tu miesięcy, b) stwierdzenie nieprzestrzegania postanowień niniejszej instrukcji. Przywrócenie utraconych upoważnień wymaga ponownego przeszkolenia na kursie prac pod napięciem Szkolenia pracowników na kursie prac pod napięciem a) szkolenia podstawowe mogą być realizowane tylko w ośrodkach szkoleniowych, specjalnie przystosowanych do nauki teoretycznej i praktycznej PPN przy elektroenergetycznych liniach napowietrznych do 1 kv. Programy szkoleniowe powinny zawierać wymaganą liczbę godzin zajęć teoretycznych i praktycznych, potrzebną do pełnego opanowania określonych technologii i organizacji pracy, b) szkolenia uzupełniające mogą być prowadzone w ośrodkach szkoleniowych lub na wydzielonych odcinkach sieci danej spółki dystrybucyjnej, w oparciu o zatwierdzone w tej spółce programy szkoleniowe, c) szkolenia podstawowe oraz uzupełniające powinny być zakończone egzaminem teoretycznym i praktycznym. NB, TE, TE, 7/31
8 1. ZASADY ORGANIZACJI I WARUNKI WYKONYWANIA PRAC POD NAPIĘCIEM 3.1. Pracownicy odpowiedzialni za organizację i wykonanie prac pod napięciem Poleceniodawca Do obowiązków poleceniodawcy należy: a) podjęcie decyzji o wykonaniu pracy pod napięciem i wydanie polecenia na pracę, b) ustalenie miejsca, zakresu i terminu wykonania pracy, c) określenie środków i warunków bezpiecznego wykonania pracy, d) wyznaczenie koordynującego, e) wyznaczenie kierującego zespołem - dopuszczającego, f) określenie liczby członków zespołu (monterów), g) prowadzenie rejestru poleceń Koordynujący Osoba dozoru, wyznaczona przez poleceniodawcę, w której operatywnym kierownictwie znajduje się urządzenie, przy którym ma być wykonana praca. Do obowiązków koordynującego należy: a) wyrażenie zgody na przygotowanie miejsca pracy i dopuszczenie do pracy, b) utrzymanie łączności z kierującym zespołem, c) powiadomienie kierującego zespołem o zdarzeniach, które mogą wpłynąć na zmianę warunków pracy, d) przyjęcie meldunku od kierującego zespołem o przerwach w pracy oraz zakończeniu pracy, e) zapisanie otrzymanych i przekazywanych informacji w dzienniku operacyjnym Kierujący zespołem - dopuszczający Przy pracach pod napięciem kierujący zespołem pełni również funkcję dopuszczającego. Do obowiązków kierującego zespołem - dopuszczającego należy: a) dobór członków zespołu o odpowiednich kwalifikacjach, b) utrzymywanie łączności z koordynującym, c) rozeznanie miejsca pracy, d) wybór kart (karty) technologicznych lub opracowanie formularza planu pracy, e) uzyskanie zgody od koordynującego na przygotowanie miejsca pracy i dopuszczenie do pracy, f) omówienie z podległymi członkami zespołu sposobu bezpiecznego wykonania pracy, g) dopuszczenie i przystąpienie do pracy, h) nadzór nad prawidłowym przebiegiem pracy, i) przerwanie pracy zespołu w przypadku stwierdzenia braku możliwości wykonania jej zgodnie z niniejszą instrukcją, j) egzekwowanie od członków zespołu stosowania właściwych narzędzi, sprzętu i wyposażenia osobistego, NB, TE, TE, 8/31

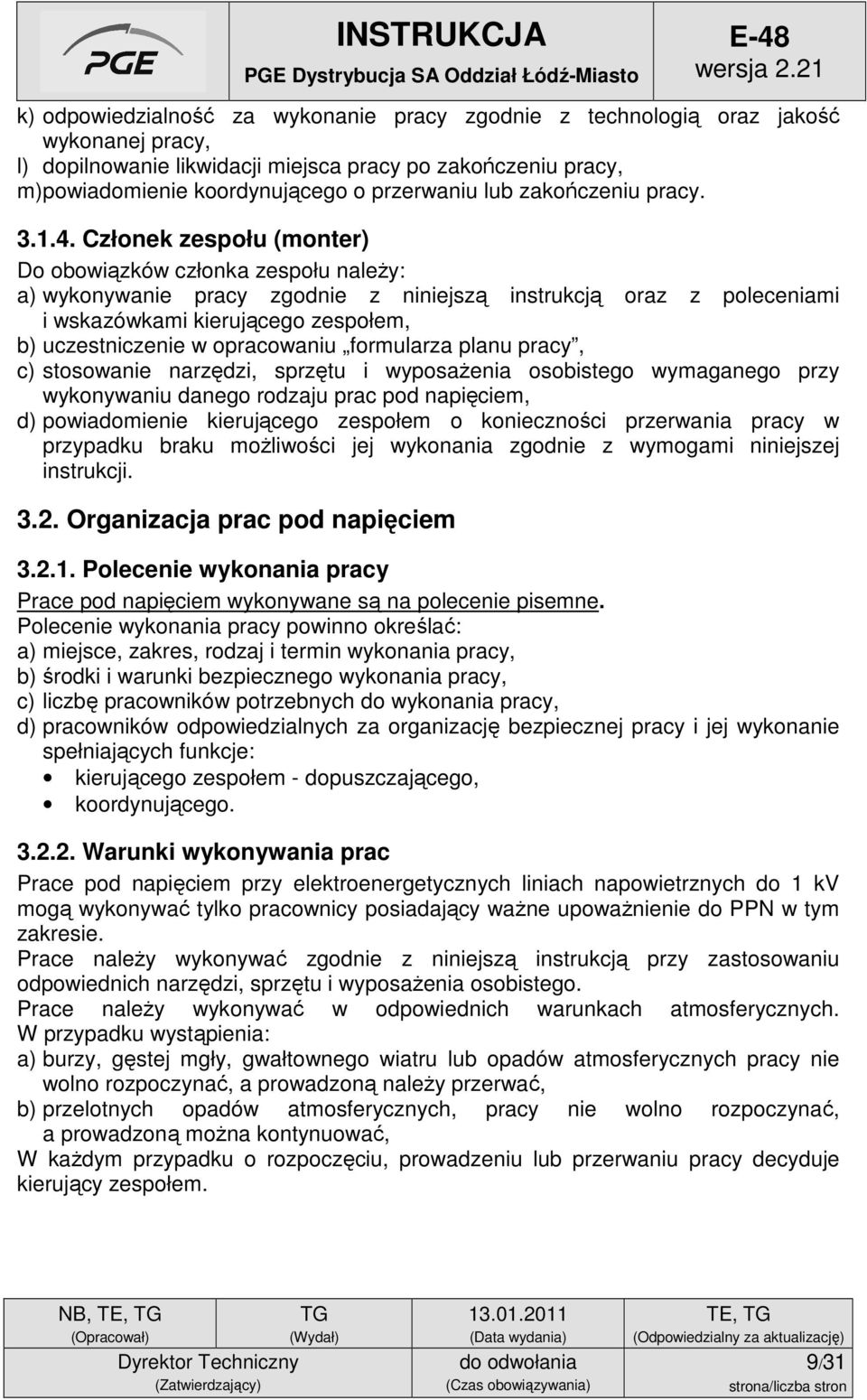

9 k) odpowiedzialność za wykonanie pracy zgodnie z technologią oraz jakość wykonanej pracy, l) dopilnowanie likwidacji miejsca pracy po zakończeniu pracy, m) powiadomienie koordynującego o przerwaniu lub zakończeniu pracy Członek zespołu (monter) Do obowiązków członka zespołu należy: a) wykonywanie pracy zgodnie z niniejszą instrukcją oraz z poleceniami i wskazówkami kierującego zespołem, b) uczestniczenie w opracowaniu formularza planu pracy, c) stosowanie narzędzi, sprzętu i wyposażenia osobistego wymaganego przy wykonywaniu danego rodzaju prac pod napięciem, d) powiadomienie kierującego zespołem o konieczności przerwania pracy w przypadku braku możliwości jej wykonania zgodnie z wymogami niniejszej instrukcji Organizacja prac pod napięciem Polecenie wykonania pracy Prace pod napięciem wykonywane są na polecenie pisemne. Polecenie wykonania pracy powinno określać: a) miejsce, zakres, rodzaj i termin wykonania pracy, b) środki i warunki bezpiecznego wykonania pracy, c) liczbę pracowników potrzebnych do wykonania pracy, d) pracowników odpowiedzialnych za organizację bezpiecznej pracy i jej wykonanie spełniających funkcje: kierującego zespołem - dopuszczającego, koordynującego Warunki wykonywania prac Prace pod napięciem przy elektroenergetycznych liniach napowietrznych do 1 kv mogą wykonywać tylko pracownicy posiadający ważne upoważnienie do PPN w tym zakresie. Prace należy wykonywać zgodnie z niniejszą instrukcją przy zastosowaniu odpowiednich narzędzi, sprzętu i wyposażenia osobistego. Prace należy wykonywać w odpowiednich warunkach atmosferycznych. W przypadku wystąpienia: a) burzy, gęstej mgły, gwałtownego wiatru lub opadów atmosferycznych pracy nie wolno rozpoczynać, a prowadzoną należy przerwać, b) przelotnych opadów atmosferycznych, pracy nie wolno rozpoczynać, a prowadzoną można kontynuować, W każdym przypadku o rozpoczęciu, prowadzeniu lub przerwaniu pracy decyduje kierujący zespołem. NB, TE, TE, 9/31
10 NB, TE, INSTRUKCJA 2. METODY WYKONYWANIA PRAC POD NAPIĘCIEM W czasie wykonywania prac pod napięciem przy elektroenergetycznych liniach napowietrznych do 1 kv, należy stosować metodę w kontakcie lub z odległości, przy wykorzystaniu odpowiednich zabezpieczeń oraz sprzętu i narzędzi, właściwych dla napięcia do 1 kv. Metody te gwarantują bezpieczeństwo pracowników, a w szczególności chronią ich przed porażeniem prądem elektrycznym oraz przed skutkami zwarć Metoda w kontakcie Przy wykonywaniu prac tą metodą, członkowie zespołu pozostając na potencjale ziemi, mogą wprowadzać do strefy zagrożenia, odpowiednio zabezpieczone, niektóre części ciała oraz narzędzia i sprzęt przeznaczony do PPN. Podstawowym warunkiem przystąpienia do robót, jest zaizolowanie w miejscu pracy wszystkich części urządzeń będących pod napięciem Metoda z odległości Przy wykonywaniu prac tą metodą, członkowie zespołu pozostają cały czas poza strefą minimalnego zbliżenia. Wyznaczone w poleceniu zadania wykonywane są za pomocą odpowiednich narzędzi, wprowadzanych do tej strefy. Narzędzia te umieszczone są na drążkach izolacyjnych. 3. NARZĘDZIA I SPRZĘT DO WYKONYWANIA PRAC POD NAPIĘCIEM 5.1. Wymagania ogólne a) narzędzia i sprzęt do wykonywania prac pod napięciem oraz rękawice elektroizolacyjne powinny posiadać certyfikat zgodności, wydany przez upoważnioną jednostkę certyfikującą (o ile taki obowiązek istnieje) lub oświadczenie producenta o zgodności z normą, b) narzędzia, sprzęt oraz rękawice elektroizolacyjne przeznaczone do PPN powinny posiadać odpowiednie oznakowanie do prac pod napięciem z określeniem napięcia do jakiego są przeznaczone oraz sprzęt i rękawice elektroizolacyjne dodatkowo datę następnego badania, jeżeli podlegają badaniom okresowym, c) w czasie eksploatacji narzędzia, sprzęt i rękawice elektroizolacyjne do PPN podlegają kontrolom i badaniom okresowym, w zakresie ustalonym w normach lub dokumentacji fabrycznej, d) do PPN muszą być używane narzędzia izolacyjne lub izolowane (zgodnie z obowiązującymi normami). Zaleca się stosowanie koloru pomarańczowego jako nawierzchniowego, e) narzędzia, sprzęt i rękawice elektroizolacyjne należy wycofać z użytkowania jeżeli nie przeszły one badań okresowych lub gdy w czasie użytkowania zauważono uszkodzenie izolacji Wykaz sprzętu i narzędzi Przedstawiony poniżej wykaz sprzętu i narzędzi umożliwia wykonanie wszystkich opisanych w instrukcji technologii. Ilości sprzętu i narzędzi w poszczególnych TE, 10/31
11 pozycjach uzależnione są od budowy sieci i wykonywanych prac. zakresu technologicznego Sprzęt a) osłony elektroizolacyjne: osłona elektroizolacyjna na przewód, osłona elektroizolacyjna izolatora stojącego, osłona elektroizolacyjna na końcówki przewodów, płachta elektroizolacyjna, taśma elektroizolacyjna. b) wyposażenie uzupełniające: bocznik izolowany liniowy, dynamometr, folia, haki izolowane lub izolacyjne, klamerka do osłon izolacyjnych, lina pomocnicza, opończa izolowana lub izolacyjna, krętlik, płachta brezentowa, pomocnicza opaska z kółkami, uniwersalna opaska z kółkami, rolki montażowe, sprzęt do oznakowania miejsca pracy, uchwyt do napinania przewodów, uchwyt do napinania wiązki przewodów izolowanych, urządzenie podtrzymujące przewody, wielokrążek, worek transportowy, zestaw transportowy Narzędzia izolowane i izolacyjne a) indywidualne narzędzia ręczne: klucze oczkowe - zestaw, klucze nasadowe - zestaw, klucze płaskie - zestaw, klucz sześciokątny, klucz dynamometryczny z nasadkami, klucz czołowy, klucz nastawny płaski, szczypce tnące, szczypce uniwersalne, wkrętaki - komplet, nóż do odizolowywania przewodów, piłka do metalu, NB, TE, TE, 11/31

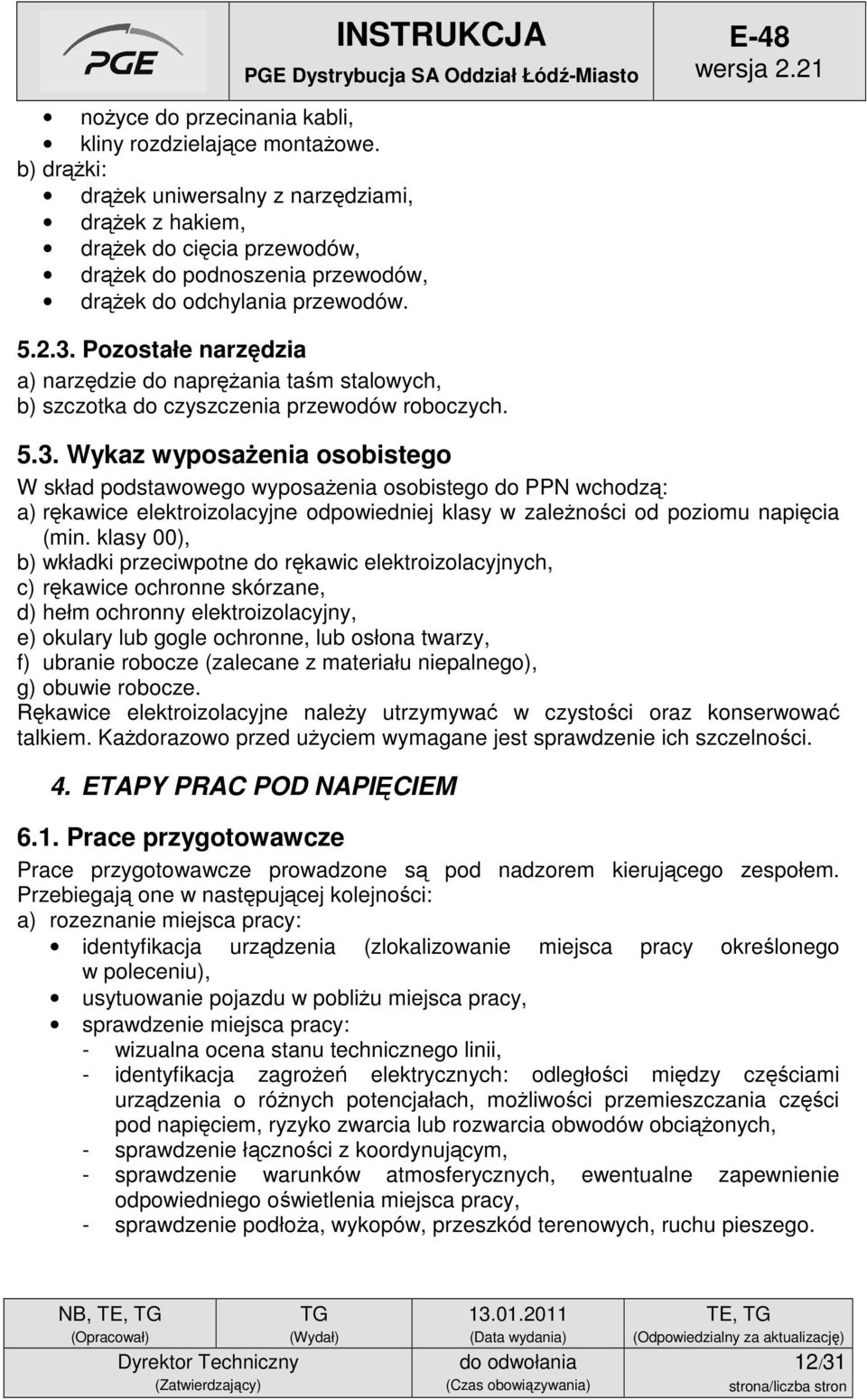

12 nożyce do przecinania kabli, kliny rozdzielające montażowe. b) drążki: drążek uniwersalny z narzędziami, drążek z hakiem, drążek do cięcia przewodów, drążek do podnoszenia przewodów, drążek do odchylania przewodów Pozostałe narzędzia a) narzędzie do naprężania taśm stalowych, b) szczotka do czyszczenia przewodów roboczych Wykaz wyposażenia osobistego W skład podstawowego wyposażenia osobistego do PPN wchodzą: a) rękawice elektroizolacyjne odpowiedniej klasy w zależności od poziomu napięcia (min. klasy 00), b) wkładki przeciwpotne do rękawic elektroizolacyjnych, c) rękawice ochronne skórzane, d) hełm ochronny elektroizolacyjny, e) okulary lub gogle ochronne, lub osłona twarzy, f) ubranie robocze (zalecane z materiału niepalnego), g) obuwie robocze. Rękawice elektroizolacyjne należy utrzymywać w czystości oraz konserwować talkiem. Każdorazowo przed użyciem wymagane jest sprawdzenie ich szczelności. 4. ETAPY PRAC POD NAPIĘCIEM 6.1. Prace przygotowawcze Prace przygotowawcze prowadzone są pod nadzorem kierującego zespołem. Przebiegają one w następującej kolejności: a) rozeznanie miejsca pracy: identyfikacja urządzenia (zlokalizowanie miejsca pracy określonego w poleceniu), usytuowanie pojazdu w pobliżu miejsca pracy, sprawdzenie miejsca pracy: - wizualna ocena stanu technicznego linii, - identyfikacja zagrożeń elektrycznych: odległości między częściami urządzenia o różnych potencjałach, możliwości przemieszczania części pod napięciem, ryzyko zwarcia lub rozwarcia obwodów obciążonych, - sprawdzenie łączności z koordynującym, - sprawdzenie warunków atmosferycznych, ewentualne zapewnienie odpowiedniego oświetlenia miejsca pracy, - sprawdzenie podłoża, wykopów, przeszkód terenowych, ruchu pieszego. NB, TE, TE, 12/31

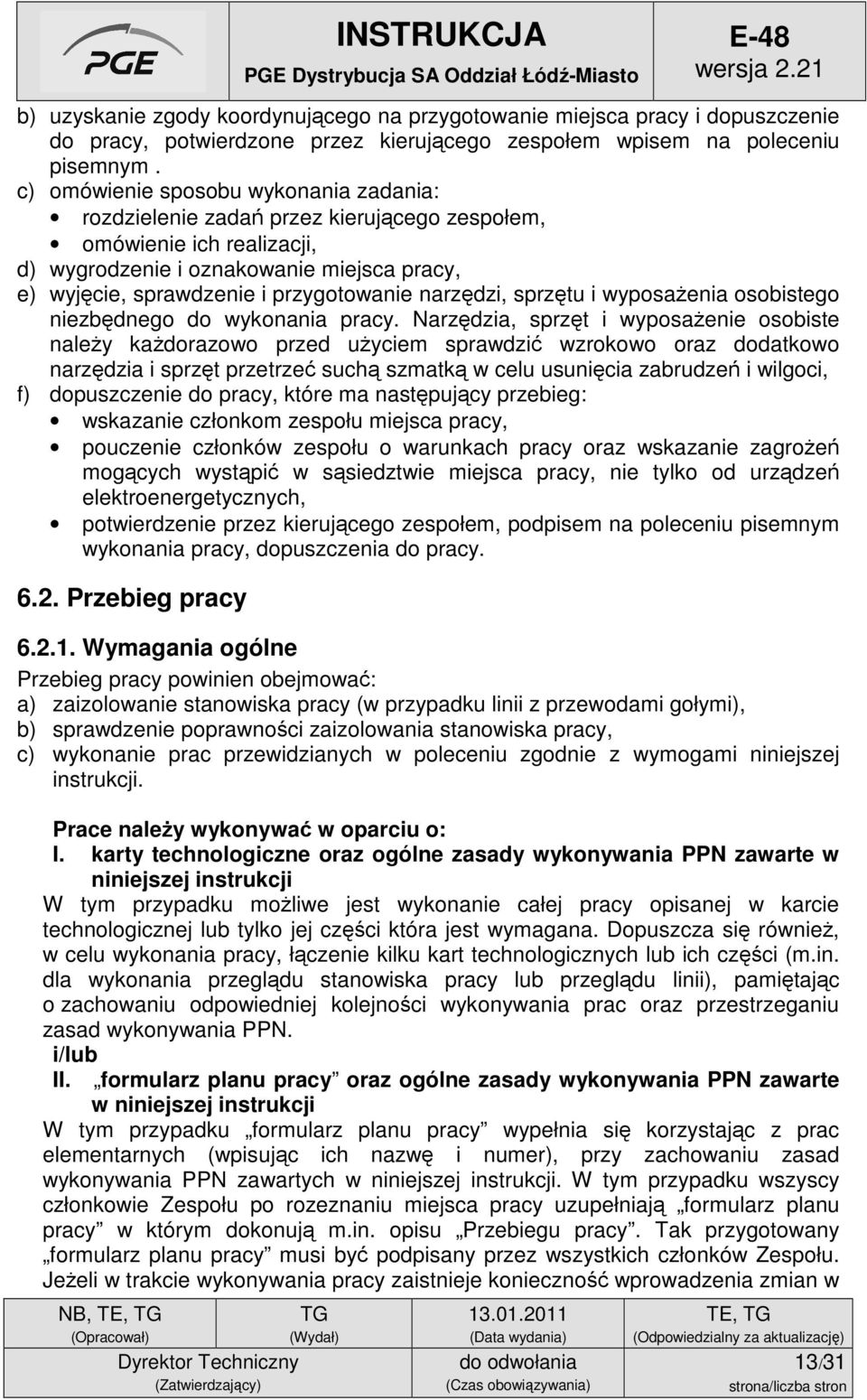

13 b) uzyskanie zgody koordynującego na przygotowanie miejsca pracy i dopuszczenie do pracy, potwierdzone przez kierującego zespołem wpisem na poleceniu pisemnym. c) omówienie sposobu wykonania zadania: rozdzielenie zadań przez kierującego zespołem, omówienie ich realizacji, d) wygrodzenie i oznakowanie miejsca pracy, e) wyjęcie, sprawdzenie i przygotowanie narzędzi, sprzętu i wyposażenia osobistego niezbędnego do wykonania pracy. Narzędzia, sprzęt i wyposażenie osobiste należy każdorazowo przed użyciem sprawdzić wzrokowo oraz dodatkowo narzędzia i sprzęt przetrzeć suchą szmatką w celu usunięcia zabrudzeń i wilgoci, f) dopuszczenie do pracy, które ma następujący przebieg: wskazanie członkom zespołu miejsca pracy, pouczenie członków zespołu o warunkach pracy oraz wskazanie zagrożeń mogących wystąpić w sąsiedztwie miejsca pracy, nie tylko od urządzeń elektroenergetycznych, potwierdzenie przez kierującego zespołem, podpisem na poleceniu pisemnym wykonania pracy, dopuszczenia do pracy Przebieg pracy Wymagania ogólne Przebieg pracy powinien obejmować: a) zaizolowanie stanowiska pracy (w przypadku linii z przewodami gołymi), b) sprawdzenie poprawności zaizolowania stanowiska pracy, c) wykonanie prac przewidzianych w poleceniu zgodnie z wymogami niniejszej instrukcji. Prace należy wykonywać w oparciu o: I. karty technologiczne oraz ogólne zasady wykonywania PPN zawarte w niniejszej instrukcji W tym przypadku możliwe jest wykonanie całej pracy opisanej w karcie technologicznej lub tylko jej części która jest wymagana. Dopuszcza się również, w celu wykonania pracy, łączenie kilku kart technologicznych lub ich części (m.in. dla wykonania przeglądu stanowiska pracy lub przeglądu linii), pamiętając o zachowaniu odpowiedniej kolejności wykonywania prac oraz przestrzeganiu zasad wykonywania PPN. i/lub II. formularz planu pracy oraz ogólne zasady wykonywania PPN zawarte w niniejszej instrukcji W tym przypadku formularz planu pracy wypełnia się korzystając z prac elementarnych (wpisując ich nazwę i numer), przy zachowaniu zasad wykonywania PPN zawartych w niniejszej instrukcji. W tym przypadku wszyscy członkowie Zespołu po rozeznaniu miejsca pracy uzupełniają formularz planu pracy w którym dokonują m.in. opisu Przebiegu pracy. Tak przygotowany formularz planu pracy musi być podpisany przez wszystkich członków Zespołu. Jeżeli w trakcie wykonywania pracy zaistnieje konieczność wprowadzenia zmian w NB, TE, TE, 13/31

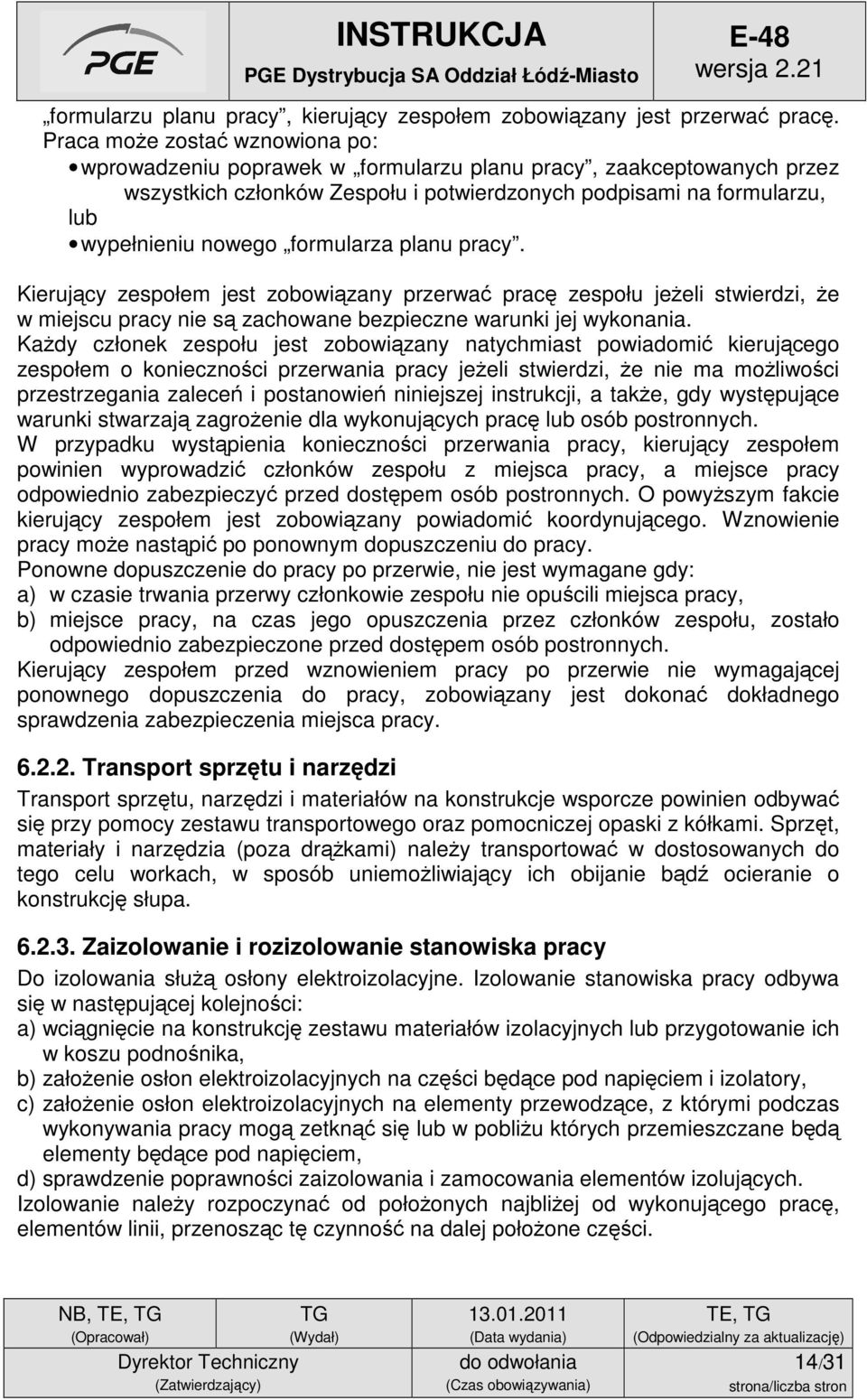

14 formularzu planu pracy, kierujący zespołem zobowiązany jest przerwać pracę. Praca może zostać wznowiona po: wprowadzeniu poprawek w formularzu planu pracy, zaakceptowanych przez wszystkich członków Zespołu i potwierdzonych podpisami na formularzu, lub wypełnieniu nowego formularza planu pracy. Kierujący zespołem jest zobowiązany przerwać pracę zespołu jeżeli stwierdzi, że w miejscu pracy nie są zachowane bezpieczne warunki jej wykonania. Każdy członek zespołu jest zobowiązany natychmiast powiadomić kierującego zespołem o konieczności przerwania pracy jeżeli stwierdzi, że nie ma możliwości przestrzegania zaleceń i postanowień niniejszej instrukcji, a także, gdy występujące warunki stwarzają zagrożenie dla wykonujących pracę lub osób postronnych. W przypadku wystąpienia konieczności przerwania pracy, kierujący zespołem powinien wyprowadzić członków zespołu z miejsca pracy, a miejsce pracy odpowiednio zabezpieczyć przed dostępem osób postronnych. O powyższym fakcie kierujący zespołem jest zobowiązany powiadomić koordynującego. Wznowienie pracy może nastąpić po ponownym dopuszczeniu do pracy. Ponowne dopuszczenie do pracy po przerwie, nie jest wymagane gdy: a) w czasie trwania przerwy członkowie zespołu nie opuścili miejsca pracy, b) miejsce pracy, na czas jego opuszczenia przez członków zespołu, zostało odpowiednio zabezpieczone przed dostępem osób postronnych. Kierujący zespołem przed wznowieniem pracy po przerwie nie wymagającej ponownego dopuszczenia do pracy, zobowiązany jest dokonać dokładnego sprawdzenia zabezpieczenia miejsca pracy Transport sprzętu i narzędzi Transport sprzętu, narzędzi i materiałów na konstrukcje wsporcze powinien odbywać się przy pomocy zestawu transportowego oraz pomocniczej opaski z kółkami. Sprzęt, materiały i narzędzia (poza drążkami) należy transportować w dostosowanych do tego celu workach, w sposób uniemożliwiający ich obijanie bądź ocieranie o konstrukcję słupa Zaizolowanie i rozizolowanie stanowiska pracy Do izolowania służą osłony elektroizolacyjne. Izolowanie stanowiska pracy odbywa się w następującej kolejności: a) wciągnięcie na konstrukcję zestawu materiałów izolacyjnych lub przygotowanie ich w koszu podnośnika, b) założenie osłon elektroizolacyjnych na części będące pod napięciem i izolatory, c) założenie osłon elektroizolacyjnych na elementy przewodzące, z którymi podczas wykonywania pracy mogą zetknąć się lub w pobliżu których przemieszczane będą elementy będące pod napięciem, d) sprawdzenie poprawności zaizolowania i zamocowania elementów izolujących. Izolowanie należy rozpoczynać od położonych najbliżej od wykonującego pracę, elementów linii, przenosząc tę czynność na dalej położone części. NB, TE, TE, 14/31
15 Po zakończeniu robót stanowisko pracy należy rozizolować. Czynność tę należy wykonywać w odwrotnej kolejności tzn. rozpoczynając od elementów położonych najdalej, stopniowo wycofując się od poszczególnych odizolowanych części. Przewody izolowane w liniach napowietrznych uważa się za zaizolowane Zakończenie pracy Zakończenie pracy pod napięciem, określonej w poleceniu, może nastąpić jeżeli cały przewidziany zakres prac został w pełni wykonany. Zakończenie pracy obejmuje: a) sprawdzenie prawidłowości wykonania pracy, b) rozizolowanie stanowiska pracy, c) czyszczenie oraz złożenie sprzętu, narzędzi i wyposażenia osobistego, d) powiadomienie koordynującego o zakończeniu pracy, e) likwidacja miejsca pracy (przez zdjęcie ogrodzeń i oznaczeń miejsca pracy) Sprzęt do wchodzenia i asekuracji przed upadkiem z wysokości W liniach napowietrznych z przewodami gołymi oraz z przewodami izolowanymi, przemieszczanie się członków zespołu z poziomu ziemi na konstrukcje wsporcze oraz słupy, przebiega w ten sam sposób. Do wykonywania tej czynności stosuje się: a) słupołazy, b) drabiny (z ostatnim członem izolacyjnym lub bez tego członu, pod warunkiem, że części drabiny nie zbliżą się do elementów będących pod napięciem na odległość mniejszą niż 0,5m), c) podnośniki koszowe (pod warunkiem, że jest to podnośnik przystosowany do prac pod napięciem lub gdy zbliżenie jakiejkolwiek części podnośnika do elementów będących pod napięciem nie przekroczy 0,5 m). Przy wykorzystaniu tych urządzeń należy stosować systemy asekuracyjne przyjęte w danym Zakładzie, zgodne z obowiązującymi przepisami. 5. PRACE ELEMENTARNE Spis prac elementarnych: 1. Założenie lub zdjęcie bocznika izolowanego L-1 2. Podłączenie przewodu gołego przyłącza lub odgałęzienia do linii L-2 3. Podłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) do linii z przewodami gołymi L-3 4. Podłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) do linii z przewodami izolowanymi L-4 5. Rozłączenie lub połączenie mostka L-5 6. Odcięcie mostka metodą z odległości L-6 7. Odłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) od linii z przewodami gołymi lub izolowanymi L-7 8. Zdjęcie i założenie wiązałki L-8 9. Przełożenie przewodu gołego z izolatora na konstrukcję wsporczą L Odchylenie przewodu gołego L Podniesienie przewodu w układzie płaskim L Zdjęcie przewodu z izolatora przy zawieszeniu odciągowym L-12 NB, TE, TE, 15/31
16 13. Zamocowanie przewodu do izolatora przy zawieszeniu odciągowym L Przełożenie przewodu gołego z konstrukcji wsporczej na izolator L Dosunięcie przewodu do izolatora L Zamocowanie odciągowe przewodu do izolatora L Montaż uchwytu odciągowego L Przejęcie naciągu przewodu gołego L Przejęcie naciągu wiązki przewodów izolowanych L Demontaż pary przewodów gołych przyłącza (odgałęzienia) metodą "z odległości" L Opuszczenie przewodu na izolator w układzie płaskim L Przemontowanie przewodu gołego na nowy słup przelotowy (podczas wymiany słupa) L Zamontowanie wiązki przewodów izolowanych na słupie lub konstrukcji wsporczej L Zaizolowanie głowicy słupa L Sprawdzenie obciążenia w żyle lub przewodzie L Zamontowanie bezpiecznika w osłonie izolacyjnej na przewodzie izolowanym L Zamontowanie haka wieszakowego lub innego osprzętu do mocowania taśmą stalową L Założenie lub zdjęcie bocznika izolowanego L-1 a) rozizolowanie miejsc montażu zacisków bocznika, b) zamocować zacisk bocznika na przewodzie linii, c) zamocować drugi zacisk bocznika na przewodzie przyłącza lub odgałęzienia lub linii, d) zaizolowanie zacisków bocznika izolowanego. Uwaga: zdjęcia bocznika dokonuje się w odwrotnej kolejności. Po założeniu bocznika na przewód linii jego drugi zacisk jest pod napięciem! 7.2. Podłączenie przewodu gołego przyłącza lub odgałęzienia do linii L-2 a) zdjąć osłonę z izolatora, a także odsunąć osłonę na przewodzie w pobliżu izolatora, na odległość umożliwiającą założenie zacisku odgałęźnego, b) odizolować końcówkę przewodu przyłącza lub odgałęzienia, c) odizolowaną końcówkę przewodu przyłącza lub odgałęzienia za pomocą zacisku odgałęźnego podłączyć do linii, d) dosunąć osłonę na przewodzie do zacisku odgałęźnego, założyć osłonę na izolator i zaizolować zacisk odgałęźny Podłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) do linii z przewodami gołymi L-3 Podłączenie żyły kabla lub przewodu izolowanego, z uwagi na brak możliwości założenia bocznika izolowanego, może być wykonane po odłączeniu instalacji odbiorczych. NB, TE, TE, 16/31
17 W celu wykonania pracy należy: a) odmierzyć długość mostka i odciąć jego nadmiar, b) w razie potrzeby zdjąć izolację z końca mostka na odpowiedniej długości, c) odsunąć osłonę elektroizolacyjną na przewodzie linii, na odległość umożliwiającą założenie zacisku odgałęźnego, d) końcówkę mostka podłączyć do przewodu linii za pomocą zacisku odgałęźnego, e) zaizolować miejsce założenia zacisku Podłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) do linii z przewodami izolowanymi L-4 Podłączenie przewodu izolowanego, z uwagi na brak możliwości założenia bocznika izolowanego, może być wykonane po odłączeniu instalacji odbiorczych. W celu wykonania pracy należy: a) przy pomocy klinów rozdzielających, wydzielić z wiązki przewód linii, w celu umożliwienia założenia zacisku, b) odmierzyć długość mostka i odciąć jego nadmiar, c) w razie potrzeby zdjąć izolację z końca mostka na odpowiedniej długości (dotyczy żyły kabla), d) przygotowany mostek podłączyć do przewodu linii, przy pomocy zacisku przebijającego izolację Rozłączenie lub połączenie mostka L-5 a) rozizolować zacisk odgałęźny, b) zdemontować zacisk odgałęźny (w przypadku braku możliwości odkręcenia śrub, wyciąć go lub odciąć przewód mostka przy zacisku), c) zaizolować końce mostka i zabezpieczyć przed przemieszczaniem. Połączenie mostka wykonuje się w odwrotnej kolejności Odcięcie mostka metodą z odległości L-6 a) uchwycić mostek za pomocą drążka z hakiem w celu jego podtrzymania, b) odciąć mostek przy zacisku odgałęźnym, c) odciąć mostek przy uchwycie pętlicowym (asekurować odcinany mostek) Odłączenie żyły kabla lub przewodu izolowanego przyłącza (odgałęzienia) od linii z przewodami gołymi lub izolowanymi L-7 a) rozizolować miejsce pracy w obrębie zacisku (dotyczy linii z przewodami gołymi), b) sprawdzić brak obciążenia L-25, c) zdemontować zacisk odgałęźny (w przypadku braku możliwości odkręcenia wyciąć go lub odciąć przewód mostka przy zacisku), d) zaizolować miejsce po zdemontowanym zacisku (dotyczy linii z przewodami izolowanymi) lub założyć osłonę elektroizolacyjną, e) zaizolować koniec żyły kabla lub przewodu oraz zabezpieczyć przed przemieszczaniem. Uwaga: w przypadku demontażu zacisku przebijającego izolację, zaizolować taśmą izolacyjną miejsce po zacisku NB, TE, TE, 17/31

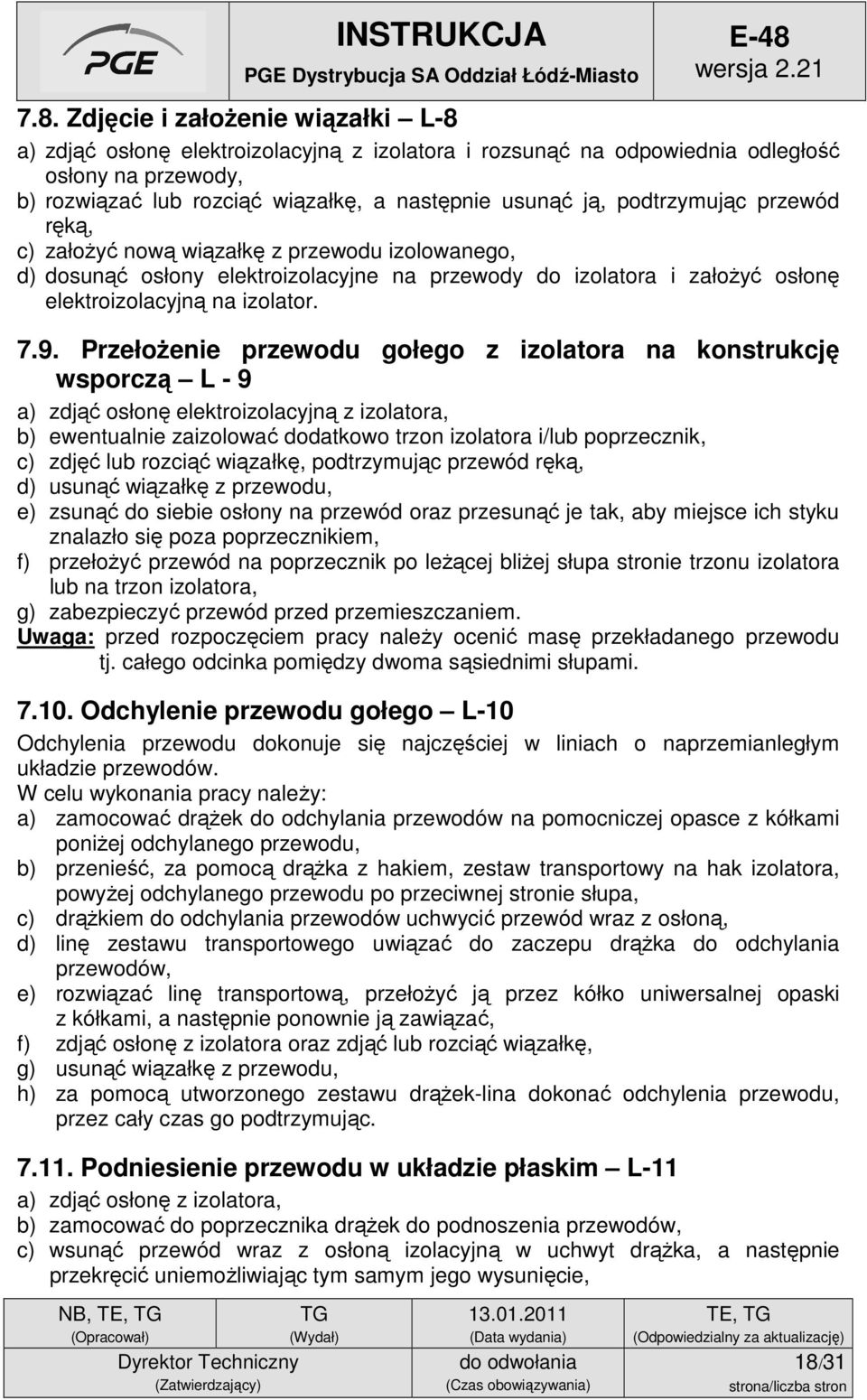

18 7.8. Zdjęcie i założenie wiązałki L-8 a) zdjąć osłonę elektroizolacyjną z izolatora i rozsunąć na odpowiednia odległość osłony na przewody, b) rozwiązać lub rozciąć wiązałkę, a następnie usunąć ją, podtrzymując przewód ręką, c) założyć nową wiązałkę z przewodu izolowanego, d) dosunąć osłony elektroizolacyjne na przewody do izolatora i założyć osłonę elektroizolacyjną na izolator Przełożenie przewodu gołego z izolatora na konstrukcję wsporczą L - 9 a) zdjąć osłonę elektroizolacyjną z izolatora, b) ewentualnie zaizolować dodatkowo trzon izolatora i/lub poprzecznik, c) zdjęć lub rozciąć wiązałkę, podtrzymując przewód ręką, d) usunąć wiązałkę z przewodu, e) zsunąć do siebie osłony na przewód oraz przesunąć je tak, aby miejsce ich styku znalazło się poza poprzecznikiem, f) przełożyć przewód na poprzecznik po leżącej bliżej słupa stronie trzonu izolatora lub na trzon izolatora, g) zabezpieczyć przewód przed przemieszczaniem. Uwaga: przed rozpoczęciem pracy należy ocenić masę przekładanego przewodu tj. całego odcinka pomiędzy dwoma sąsiednimi słupami Odchylenie przewodu gołego L-10 Odchylenia przewodu dokonuje się najczęściej w liniach o naprzemianległym układzie przewodów. W celu wykonania pracy należy: a) zamocować drążek do odchylania przewodów na pomocniczej opasce z kółkami poniżej odchylanego przewodu, b) przenieść, za pomocą drążka z hakiem, zestaw transportowy na hak izolatora, powyżej odchylanego przewodu po przeciwnej stronie słupa, c) drążkiem do odchylania przewodów uchwycić przewód wraz z osłoną, d) linę zestawu transportowego uwiązać do zaczepu drążka do odchylania przewodów, e) rozwiązać linę transportową, przełożyć ją przez kółko uniwersalnej opaski z kółkami, a następnie ponownie ją zawiązać, f) zdjąć osłonę z izolatora oraz zdjąć lub rozciąć wiązałkę, g) usunąć wiązałkę z przewodu, h) za pomocą utworzonego zestawu drążek-lina dokonać odchylenia przewodu, przez cały czas go podtrzymując Podniesienie przewodu w układzie płaskim L-11 a) zdjąć osłonę z izolatora, b) zamocować do poprzecznika drążek do podnoszenia przewodów, c) wsunąć przewód wraz z osłoną izolacyjną w uchwyt drążka, a następnie przekręcić uniemożliwiając tym samym jego wysunięcie, NB, TE, TE, 18/31
19 d) zdjąć lub rozciąć wiązałkę, e) usunąć wiązałkę z przewodu, f) unieść drążek wraz z przewodem do góry i zablokować, g) w przypadku rozcięcia wiązałki usunąć ją z przewodu. Uwaga: w przypadku wykonywania pracy na dolnym torze linii dwutorowej, zaizolowanie górnego toru możemy wykonać płachtą izolacyjną Zdjęcie przewodu z izolatora przy zawieszeniu odciągowym L-12 a) rozizolować stanowisko w obrębie izolatora, b) rozkręcić uchwyt pętlicowy, c) zdjąć przewód z izolatora, d) zaizolować końcówkę przewodu i umocować ją w sposób uniemożliwiający jej przemieszczanie lub opuścić na ziemię Zamocowanie przewodu do izolatora przy zawieszeniu odciągowym L-13 a) założyć przewód na izolator, b) zamontować uchwyt pętlicowy, c) dosunąć osłonę elektroizolacyjną na przewody do izolatora, a następnie zaizolować całość Przełożenie przewodu gołego z konstrukcji wsporczej na izolator L-14 a) przełożyć przewód z poprzecznika lub trzonu izolatora na izolator, podtrzymując przewód ręką, b) założyć wiązałkę z przewodu izolowanego L Dosunięcie przewodu do izolatora L-15 a) za pomocą zestawu drążek-lina wprowadzić przewód we właściwe miejsce na izolatorze, b) założyć wiązałkę z przewodu izolowanego L-8, c) zsunąć osłony elektroizolacyjne na przewód, d) założyć osłonę elektroizolacyjną na izolator, e) odwiązać linę od drążka i zdemontować drążek Zamocowanie odciągowe przewodu do izolatora L-16 a) odmierzyć wstępnie długość montowanego przewodu i odciąć jego nadmiar, b) zaizolować koniec przewodu za pomocą koszulki elektroizolacyjnej, a następnie założyć osłonę elektroizolacyjną na przewód, c) wielokrążek wraz z uchwytem do napinania przewodów zamocować na przewodzie za osłoną elektroizolacyjną, d) przetransportować całość, za pomocą zestawu transportowego na konstrukcję wsporczą, NB, TE, TE, 19/31

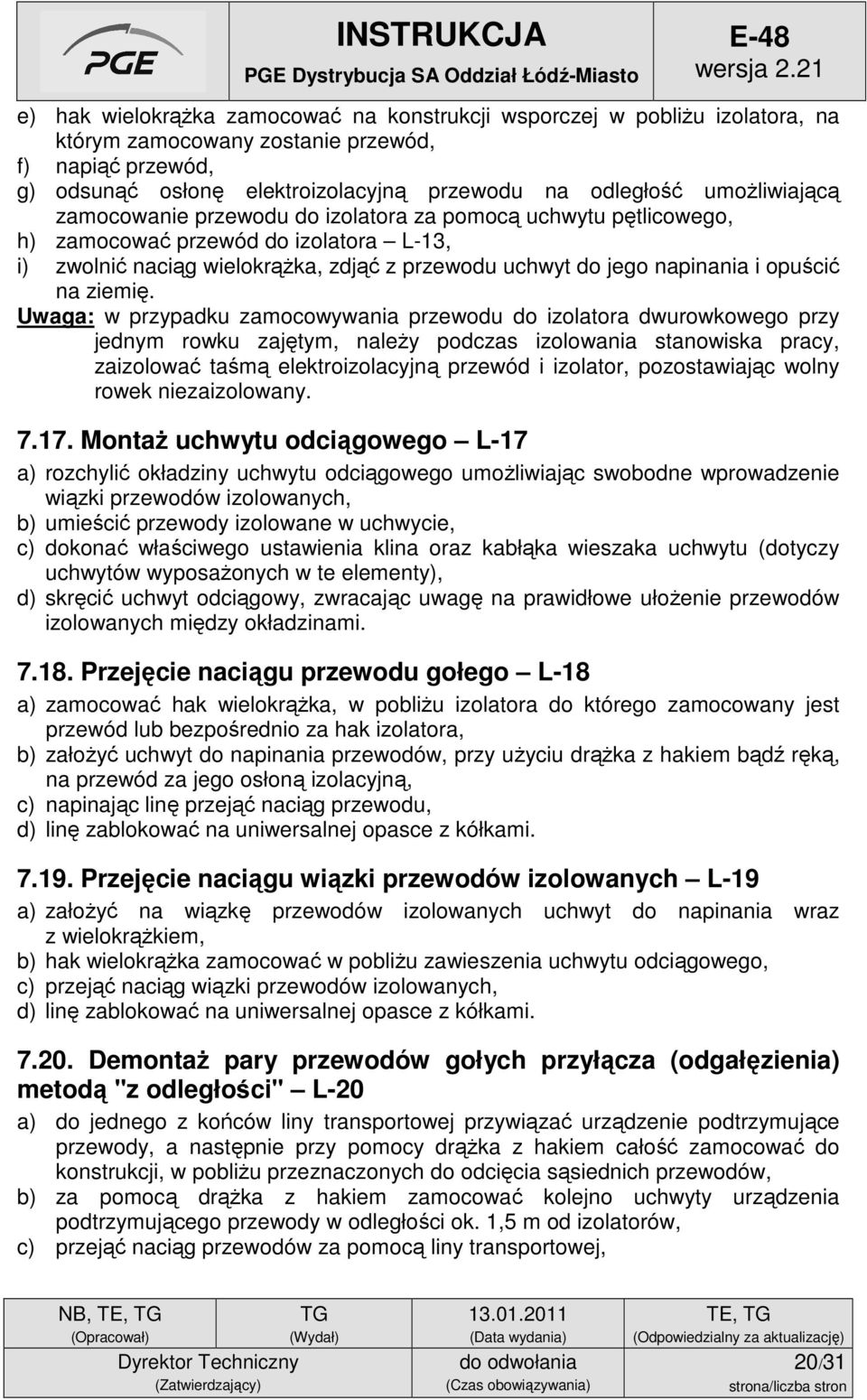

20 e) hak wielokrążka zamocować na konstrukcji wsporczej w pobliżu izolatora, na którym zamocowany zostanie przewód, f) napiąć przewód, g) odsunąć osłonę elektroizolacyjną przewodu na odległość umożliwiającą zamocowanie przewodu do izolatora za pomocą uchwytu pętlicowego, h) zamocować przewód do izolatora L-13, i) zwolnić naciąg wielokrążka, zdjąć z przewodu uchwyt do jego napinania i opuścić na ziemię. Uwaga: w przypadku zamocowywania przewodu do izolatora dwurowkowego przy jednym rowku zajętym, należy podczas izolowania stanowiska pracy, zaizolować taśmą elektroizolacyjną przewód i izolator, pozostawiając wolny rowek niezaizolowany Montaż uchwytu odciągowego L-17 a) rozchylić okładziny uchwytu odciągowego umożliwiając swobodne wprowadzenie wiązki przewodów izolowanych, b) umieścić przewody izolowane w uchwycie, c) dokonać właściwego ustawienia klina oraz kabłąka wieszaka uchwytu (dotyczy uchwytów wyposażonych w te elementy), d) skręcić uchwyt odciągowy, zwracając uwagę na prawidłowe ułożenie przewodów izolowanych między okładzinami Przejęcie naciągu przewodu gołego L-18 a) zamocować hak wielokrążka, w pobliżu izolatora do którego zamocowany jest przewód lub bezpośrednio za hak izolatora, b) założyć uchwyt do napinania przewodów, przy użyciu drążka z hakiem bądź ręką, na przewód za jego osłoną izolacyjną, c) napinając linę przejąć naciąg przewodu, d) linę zablokować na uniwersalnej opasce z kółkami Przejęcie naciągu wiązki przewodów izolowanych L-19 a) założyć na wiązkę przewodów izolowanych uchwyt do napinania wraz z wielokrążkiem, b) hak wielokrążka zamocować w pobliżu zawieszenia uchwytu odciągowego, c) przejąć naciąg wiązki przewodów izolowanych, d) linę zablokować na uniwersalnej opasce z kółkami Demontaż pary przewodów gołych przyłącza (odgałęzienia) metodą "z odległości" L-20 a) do jednego z końców liny transportowej przywiązać urządzenie podtrzymujące przewody, a następnie przy pomocy drążka z hakiem całość zamocować do konstrukcji, w pobliżu przeznaczonych do odcięcia sąsiednich przewodów, b) za pomocą drążka z hakiem zamocować kolejno uchwyty urządzenia podtrzymującego przewody w odległości ok. 1,5 m od izolatorów, c) przejąć naciąg przewodów za pomocą liny transportowej, NB, TE, TE, 20/31
21 d) drążkiem do cięcia przewodów, przeciąć przewody w obrębie pętli na izolatorze, pamiętając o każdorazowym ich podtrzymywaniu za pomocą drążka z hakiem, e) zwolnić naciąg przewodów jednocześnie dokonując ich opuszczenia na ziemię. Uwaga: demontaż rozpoczynamy od przewodów położonych najniżej Opuszczenie przewodu na izolator w układzie płaskim L-21 a) opuścić drążek wraz z przewodem na izolator, b) założyć wiązałkę z przewodu izolowanego L-8, c) zdjąć drążek do podnoszenia przewodów, d) zsunąć osłony elektroizolacyjne na przewód, e) założyć osłonę elektroizolacyjną na izolator Przemontowanie przewodu gołego na nowy słup przelotowy (podczas wymiany słupa) L-22 Przemontowanie przewodu wykonuje się zawsze z wykorzystaniem podnośnika. Osłony użyte do zaizolowania stanowiska pracy muszą być odpowiednio dłuższe z uwagi na to, że słupy posadowione są w odległości minimum 0,5 m od siebie. Ponadto należy pamiętać, aby haki do izolatorów montowane były na tej samej wysokości co na wymienianym słupie. W celu wykonania pracy należy: a) na wymienianym słupie zdjąć wiązałkę L-8, b) przenieść przewód na nowy słup, c) na nowym słupie zamocować przewód do izolatora L-8. Uwaga: przed rozpoczęciem pracy należy ocenić masę przekładanego przewodu tj. całego odcinka pomiędzy dwoma sąsiednimi słupami Zamontowanie wiązki przewodów izolowanych na słupie lub konstrukcji wsporczej L-23 a) odmierzyć wstępnie długość wiązki przewodów, w celu ustalenia miejsca założenia uchwytu do napinania wiązki przewodów izolowanych, b) założyć na wiązkę przewodów izolowanych uchwyt do napinania przewodów izolowanych wraz z wielokrążkiem, c) za pomocą zestawu transportowego przetransportować całość na słup lub konstrukcję wsporczą, d) zamocować hak wielokrążka w pobliżu miejsca zamontowania uchwytu odciągowego, e) napiąć wiązkę przewodów i zablokować linę na uniwersalnej opasce z kółkami, f) zamontować uchwyt odciągowy w odpowiednim miejscu na wiązce przewodów, g) zawiesić uchwyt na haku, h) zwolnić naciąg wielokrążka oraz zdjąć uchwyt do napinania wiązki przewodów izolowanych i opuścić na ziemię. Uwaga: w przypadku krótkich przyłączy dopuszcza się zastosowanie zestawu transportowego zamiast wielokrążka Zaizolowanie głowicy słupa L-24 a) założyć na głowicę słupa płachtę elektroizolacyjną, NB, TE, TE, 21/31
22 b) zabezpieczyć brzegi płachty taśmą elektroizolacyjną przed przesuwaniem lub odwijaniem Sprawdzenie obciążenia w żyle lub przewodzie L-25 a) wydzielić przewód z wiązki przy pomocy klinów rozdzielających (dotyczy wiązki przewodów izolowanych), b) objąć cęgami amperomierza przewód lub żyłę i odczytać wartość prądu, c) zdjąć amperomierz z przewodu lub żyły, d) wyjąć kliny rozdzielające (dotyczy wiązki przewodów izolowanych) Zamontowanie bezpiecznika w osłonie izolacyjnej na przewodzie izolowanym L-26 a) wyjąć wkładkę bezpiecznikową z gniazda, b) zidentyfikować przewód na którym ma być zamontowany bezpiecznik, c) wydzielić, przy pomocy klinów rozdzielających, zidentyfikowany przewód z wiązki przewodów izolowanych linii, d) zamontować zacisk przebijający izolację, zapewniając połączenie elektryczne bezpiecznika w osłonie izolacyjnej, e) zamontowanie bezpiecznika w osłonie izolacyjnej na zacisku lub przewodzie, f) wyjąć kliny rozdzielające Zamontowanie haka wieszakowego lub innego osprzętu do mocowania taśmą stalową L-27 a) wybrać odpowiednie miejsce do zamontowania haka wieszakowego lub innego osprzętu, b) odmierzyć i odciąć odpowiednią długość taśmy stalowej, c) zamontować klamrę zabezpieczającą na końcu taśmy, d) opasać słup taśmą, obejmując hak wieszakowy lub inny osprzęt oraz uchwycić koniec taśmy urządzeniem do napinania taśm stalowych, e) napiąć taśmę, f) zagiąć koniec taśmy i naddatek odciąć, g) młotkiem dogiąć koniec taśmy i klamrę zabezpieczającą. 8. FORMULARZ PLANU PRACY (w załączeniu) NB, TE, TE, 22/31
23 ZAŁĄCZNIK do Polecenia wykonania pracy nr... z dnia... FORMULARZ PLANU PRACY Prace pod napięciem przy elektroenergetycznych liniach napowietrznych do 1 kv ZADANIE: SKŁAD OSOBOWY: Ilość Kierujący zespołem 1 Członkowie zespołu... MATERIAŁY SPRZĘT NARZĘDZIA NB, TE, TE, 23/31
24 FORMULARZ PLANU PRACY Prace pod napięciem przy elektroenergetycznych liniach napowietrznych do 1 kv CZYNNOŚCI Prace przygotowawcze Rozeznanie miejsca pracy Uzyskanie zgody koordynującego na przygotowanie miejsca pracy i dopuszczenie do pracy Omówienie sposobu wykonania zadania i przygotowanie opisu Przebiegu pracy Wygrodzenie, oznakowanie i ewentualne osłonięcie miejsca pracy Sprawdzenie i przygotowanie narzędzi Dopuszczenie do pracy Przebieg pracy NB, TE, TE, 24/31
25 Zakończenie pracy Sprawdzenie prawidłowości wykonania zadania Rozizolowanie stanowiska pracy * Czyszczenie oraz złożenie sprzętu, narzędzi i wyposażenia osobistego Powiadomienie koordynującego o zakończeniu pracy Likwidacja miejsca pracy miejscowość, data podpis kierującego zespołem - dopuszczającego podpisy wszystkich członków zespołu * niepotrzebne skreślić NB, TE, TE, 25/31
26 Karty Technologiczne DO PRAC POD NAPIĘCIEM PRZY ELEKTROENERGETYCZNYCH LINIACH NAPOWIETRZNYCH DO 1 KV NB, TE, TE, 26/31
27 9. SPIS KART TECHNOLOGICZNYCH 1. Montaż i podłączenie przyłącza (odgałęzienia) z przewodami gołymi do linii z przewodami gołymi GI-1 2. Montaż i podłączenie przyłącza (odgałęzienia) kablowego do linii napowietrznej z przewodami gołymi lub izolowanymi GI-2 3. Montaż i podłączenie przyłącza wykonanego przewodem kabelkowym do linii napowietrznej z przewodami gołymi lub izolowanymi GI-3 4. Montaż i podłączenie przyłącza (odgałęzienia) z przewodami izolowanymi do linii z przewodami gołymi lub izolowanymi GI-4 5. Odłączenie i demontaż przyłącza (odgałęzienia) z przewodami gołymi od linii z przewodami gołymi GI-5 6. Odłączenie i demontaż przyłącza (odgałęzienia) z przewodami gołymi od linii z przewodami gołymi GI-6 ( z odległości ) 7. Odłączenie i demontaż przyłącza (odgałęzienia) kablowego od linii z przewodami gołymi lub izolowanymi GI-7 8. Odłączenie i demontaż przyłącza wykonanego przewodem kabelkowym od linii z przewodami gołymi lub izolowanymi GI-8 9. Odłączenie i demontaż przyłącza (odgałęzienia) z przewodami izolowanymi od linii z przewodami gołymi lub izolowanymi GI Wymiana izolatora w zawieszeniu przelotowym GI Wymiana izolatora w zawieszeniu odciągowym GI Wykonanie obostrzenia 1 O na słupie przelotowym w linii napowietrznej z przewodami gołymi GI Wymiana uchwytu pętlicowego GI Wymiana uchwytu odciągowego GI Wymiana zacisku odgałęźnego GI Wymiana zacisku odgałęźnego przebijającego izolację GI Naprawa upalonego mostka w linii z przewodami gołymi GI Wymiana bezpiecznika słupowego GI Demontaż bezpiecznika słupowego GI Montaż i podłączenie rozłącznika bezpiecznikowego do linii napowietrznej z przewodami gołymi lub izolowanymi GI Montaż i podłączenie ograniczników przepięć w linii napowietrznej z przewodami gołymi lub izolowanymi GI Wymiana ogranicznika przepięć w linii napowietrznej z przewodami gołymi lub izolowanymi GI Montaż i podłączenie elementu wielorozgałęźnego do linii napowietrznej z przewodami gołymi lub izolowanymi GI Montaż i podłączenie oprawy oświetlenia ulicznego zasilanej linią napowietrzną z przewodami gołymi lub izolowanymi GI Wymiana oprawy oświetlenia ulicznego zasilanej linią napowietrzną z przewodami gołymi lub izolowanymi GI Wymiana linki uziemiającej na słupach linii napowietrznej GI Montaż i podłączenie zwodu uziemiającego na słupach linii napowietrznej z przewodami gołymi lub izolowanymi GI-27 NB, TE, TE, 27/31
28 28. Usuwanie obcych przedmiotów z linii napowietrznej GI Wycinka gałęzi GI Regulacja zwisu przewodów gołych przyłącza GI Regulacja zwisu przewodów gołych linii GI Montaż drugiego toru linii izolowanej w pobliżu czynnej linii z przewodami gołymi lub izolowanymi GI Pionowanie słupa przelotowego linii napowietrznej z przewodami gołymi lub izolowanymi GI Wymiana słupa przelotowego (bez przyłączy) w linii napowietrznej z przewodami gołymi GI Wymiana słupa przelotowego (bez przyłączy) w linii napowietrznej z przewodami izolowanymi GI Naprawa izolacji przewodu w wiązce przewodów izolowanych bez zakładania złączek GI Demontaż nieczynnego toru linii z przewodami gołymi w pobliżu czynnej linii z przewodami izolowanymi GI Montaż platformy pod bocianie gniazdo na linii z przewodami gołymi lub izolowanymi GI-38 NB, TE, TE, 28/31
29 Aktualizacja kart technologicznych Poniższe zestawienie określa które z dotychczasowych kart technologicznych do prac pod napięciem (zawartych w Instrukcji pracy pod napięciem przy urządzeniach elektroenergetycznych do 1 kv, PTPiREE, kwiecień 1996r.) odpowiadają nowym kartom technologicznym (zawartym w Instrukcji prac pod napięciem przy elektroenergetycznych liniach napowietrznych do 1 kv, PTPiREE, marzec 2001r.): L.p. Numer nowej karty Numer (-y) poprzednich kart 1. GI-1 GP-1, GP-2, GP-3 2. GI-2 GP-4, IP-3 3. GI-3 GP-5 4. GI-4 IP-1, IP-2, IP-6 5. GI-5 GP-6 6. GI-6 GP-7 7. GI-7 GP-8, IP-8 8. GI-8 GP-9 9. GI-9 IP-4, IP-5, IP GI-10 GP GI-11 GP GI-12 nie ma odpowiednika 13. GI-13 GP GI-14 IP GI-15 GP GI-16 IP GI-17 GP GI-18 GP GI-19 GP GI-20 IP-19, IP GI-21 GP-20, IP GI-22 GP-19, IP GI-23 IP GI-24 IP GI-25 GP-21, IP GI-26 GP GI-27 IP GI-28 GP GI-29 GP GI-30 GP GI-31 GP GI-32 IP-22, IP GI-33 GP-27, IP GI-34 GP GI-35 IP GI-36 IP GI-37 nie ma odpowiednika 38. GI-38 nie ma odpowiednika Osoby przeszkolone w technologiach podanych w kolumnie Numer (-y) poprzednich kart, nie wymagają dodatkowego szkolenia, aby wykonywać technologie podane w rubryce Numer nowej karty. Nowe karty technologiczne wyszczególnione w kolumnie Numer (-y) poprzednich kart, jako nie ma odpowiednika wymagają przeszkolenia na kursie PPN. NB, TE, TE, 29/31
30 Podpisem stwierdzamy, że zapoznaliśmy się z niniejszą instrukcją i zobowiązujemy się do jej przestrzegania: L.p. Data potwierdzenia Imię i nazwisko zapoznanego z instrukcją Stanowisko zapoznanego z instrukcją Podpis zapoznanego z instrukcją NB, TE, TE, 30/31
31 NB, TE, TE, 31/31
