1 ZAKŁAD USŁUG I ROBÓT WODNYCH Sp. z o.o Opole, ul. Morcinka 43 ROK ZAŁOŻENIA 1990 NIP Regon KRS Sąd Rejonowy w Opolu VIII Wydział Gospodarczy Krajowego Rejestru Sądowego Wysokość Kapitału Zakładowego ,00 zł KONTO BZ WBK S.A IV O/Opole PRACOWNIA PROJEKTOWA Opole, ul. Oswalda Matei 4 tel/fax tel. kom projekt@zuirw.opole.pl PROJEKT WYKONAWCZY Nazwa i adres obiektu Remont umocnień koryta rzeki Olzy w m. Istebna km wraz z remontem umocnień koryta rzeki Olzy w m. Istebna brzeg lewy w okolicach schroniska Zaolzianka Usuwanie szkód powodziowych z 2010r Inwestor: Regionalny Zarząd Gospodarki Wodnej w Gliwicach ul. Sienkiewicza 2, GLIWICE Umowa: 29/2/EZ/NZO/2012r z dnia 4 października 2012r Lokalizacja: Obręb : ISTEBNA, gmina Istebna, pow. cieszyński, woj. śląskie Oświadczenie Opracowanie niniejsze jest wykonane zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi i jest kompletne z punktu widzenia celu, któremu ma służyć. Funkcja Imię i nazwisko Specjalność Nr uprawnień Ppodpis Główny projektant mgr inż. Stanisław Staniszewski melioracje wodne sieć wod.-kan. ochrona środowiska 4/65/Op 147/86/Op 277/94/Op Weryfikator inż. Józef Lubiński konstrukcyjno budowlane 12/98/Op OPOLE listopad 2012 Egz. 1 1

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Podstawa opracowania 3 2. Przedmiot opracowania 4 3. Cel i zakres opracowania 4 4. Wykorzystane materiały 4 5. Opis stanu istniejącego 4 6. Stan własnościowy 5 7. Rozwiązania projektowe 5 8. Wytyczne wykonywania umocnień 7 9. Zalecenia dotyczące eksploatacji Wytyczne BHP Wytyczne organizacji ruchu w okresie wykonawstwa Dane o ochronie zabytków Wpływ inwestycji na środowisko Wnioski końcowe Załączniki 11 a. Hydrologia 11 b. Hydraulika 13 II. CZĘŚĆ FOTOGRAFICZNA III. CZĘŚĆ FORMALNO- PRAWNA IV. CZĘŚĆ RYSUNKOWA 1. Mapa poglądowa skala 1 : Mapa z usytuowaniem przekroi poprzecznych ark.1,2,3 3. Profil podłużny rzeki Olzy km do Profil podłużny od P-19 do P Przekroje poprzeczne do Ark.1,2 6. Przekroje poprzeczne do Ark.3 7. Mapa zlewni skala 1 :

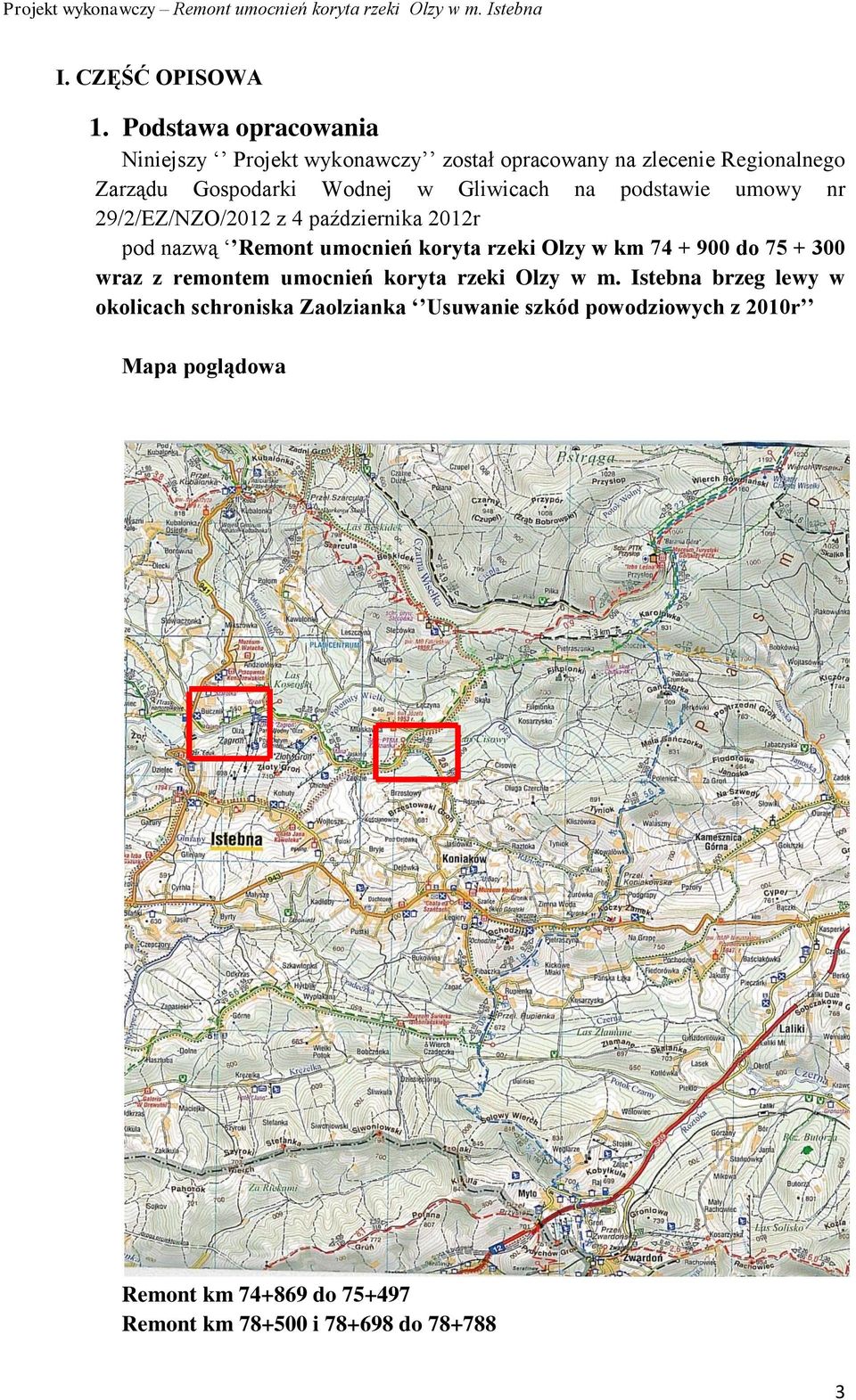

3 I. CZĘŚĆ OPISOWA 1. Podstawa opracowania Niniejszy Projekt wykonawczy został opracowany na zlecenie Regionalnego Zarządu Gospodarki Wodnej w Gliwicach na podstawie umowy nr 29/2/EZ/NZO/2012 z 4 października 2012r pod nazwą Remont umocnień koryta rzeki Olzy w km do wraz z remontem umocnień koryta rzeki Olzy w m. Istebna brzeg lewy w okolicach schroniska Zaolzianka Usuwanie szkód powodziowych z 2010r Mapa poglądowa Remont km do Remont km i do

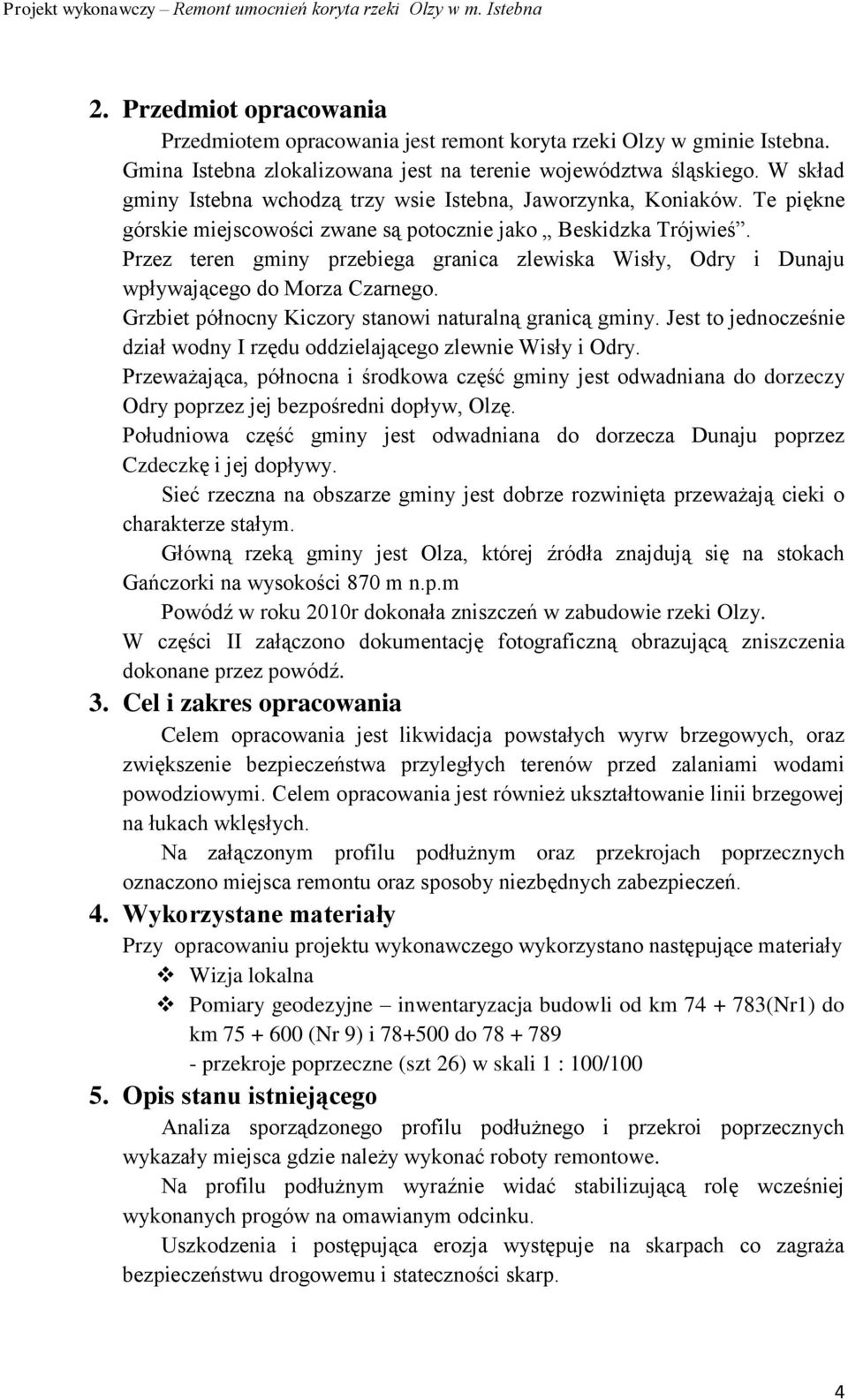

4 2. Przedmiot opracowania Przedmiotem opracowania jest remont koryta rzeki Olzy w gminie Istebna. Gmina Istebna zlokalizowana jest na terenie województwa śląskiego. W skład gminy Istebna wchodzą trzy wsie Istebna, Jaworzynka, Koniaków. Te piękne górskie miejscowości zwane są potocznie jako Beskidzka Trójwieś. Przez teren gminy przebiega granica zlewiska Wisły, Odry i Dunaju wpływającego do Morza Czarnego. Grzbiet północny Kiczory stanowi naturalną granicą gminy. Jest to jednocześnie dział wodny I rzędu oddzielającego zlewnie Wisły i Odry. Przeważająca, północna i środkowa część gminy jest odwadniana do dorzeczy Odry poprzez jej bezpośredni dopływ, Olzę. Południowa część gminy jest odwadniana do dorzecza Dunaju poprzez Czdeczkę i jej dopływy. Sieć rzeczna na obszarze gminy jest dobrze rozwinięta przeważają cieki o charakterze stałym. Główną rzeką gminy jest Olza, której źródła znajdują się na stokach Gańczorki na wysokości 870 m n.p.m Powódź w roku 2010r dokonała zniszczeń w zabudowie rzeki Olzy. W części II załączono dokumentację fotograficzną obrazującą zniszczenia dokonane przez powódź. 3. Cel i zakres opracowania Celem opracowania jest likwidacja powstałych wyrw brzegowych, oraz zwiększenie bezpieczeństwa przyległych terenów przed zalaniami wodami powodziowymi. Celem opracowania jest również ukształtowanie linii brzegowej na łukach wklęsłych. Na załączonym profilu podłużnym oraz przekrojach poprzecznych oznaczono miejsca remontu oraz sposoby niezbędnych zabezpieczeń. 4. Wykorzystane materiały Przy opracowaniu projektu wykonawczego wykorzystano następujące materiały Wizja lokalna Pomiary geodezyjne inwentaryzacja budowli od km (Nr1) do km (Nr 9) i do przekroje poprzeczne (szt 26) w skali 1 : 100/ Opis stanu istniejącego Analiza sporządzonego profilu podłużnego i przekroi poprzecznych wykazały miejsca gdzie należy wykonać roboty remontowe. Na profilu podłużnym wyraźnie widać stabilizującą rolę wcześniej wykonanych progów na omawianym odcinku. Uszkodzenia i postępująca erozja występuje na skarpach co zagraża bezpieczeństwu drogowemu i stateczności skarp. 4

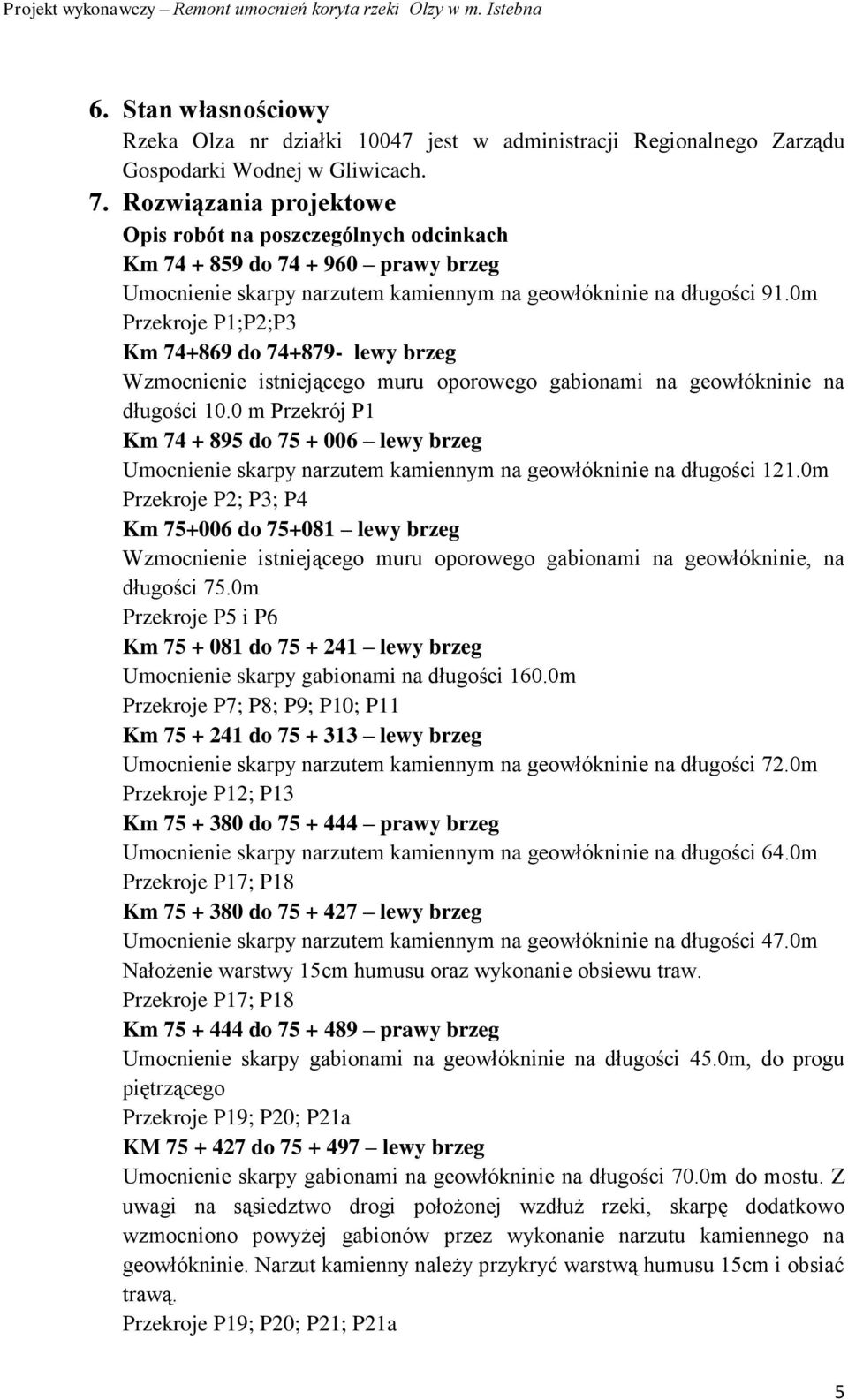

5 6. Stan własnościowy Rzeka Olza nr działki jest w administracji Regionalnego Zarządu Gospodarki Wodnej w Gliwicach. 7. Rozwiązania projektowe Opis robót na poszczególnych odcinkach Km do prawy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 91.0m Przekroje P1;P2;P3 Km do lewy brzeg Wzmocnienie istniejącego muru oporowego gabionami na geowłókninie na długości 10.0 m Przekrój P1 Km do lewy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 121.0m Przekroje P2; P3; P4 Km do lewy brzeg Wzmocnienie istniejącego muru oporowego gabionami na geowłókninie, na długości 75.0m Przekroje P5 i P6 Km do lewy brzeg Umocnienie skarpy gabionami na długości 160.0m Przekroje P7; P8; P9; P10; P11 Km do lewy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 72.0m Przekroje P12; P13 Km do prawy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 64.0m Przekroje P17; P18 Km do lewy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 47.0m Nałożenie warstwy 15cm humusu oraz wykonanie obsiewu traw. Przekroje P17; P18 Km do prawy brzeg Umocnienie skarpy gabionami na geowłókninie na długości 45.0m, do progu piętrzącego Przekroje P19; P20; P21a KM do lewy brzeg Umocnienie skarpy gabionami na geowłókninie na długości 70.0m do mostu. Z uwagi na sąsiedztwo drogi położonej wzdłuż rzeki, skarpę dodatkowo wzmocniono powyżej gabionów przez wykonanie narzutu kamiennego na geowłókninie. Narzut kamienny należy przykryć warstwą humusu 15cm i obsiać trawą. Przekroje P19; P20; P21; P21a 5

6 Km do prawy brzeg Umocnienie skarpy obok muru oporowego przez wykonanie narzutu kamiennego na geowłókninie, na długości 8.0m. Narzut kamienny należy przykryć warstwą humusu 15cm i obsiać trawą. Przekrój P21 Km do dno rzeki Poniżej istniejącego progu należy zdemontować całkowicie zniszczone. Popękane płyty betonowe długości3.0m. w miejsce płyt należy zabudować dwie warstwy gabionów o wysokości 0.50m, na podsypce żwirowej i geowłókninie. Gabiony położone na dnie należy powiązać z gabionami na skarpach. Gabiony w dnie należy ułożyć ze spadkiem zgodnie z profilem podłużnym. Sposób montażu gabionów w dnie pokazano na Przekrój P20; P21a. Km naprawa zapadliska i opaski siatkowo-kamiennej Uszkodzenie i osiadanie opaski siatkowo kamiennej powstało w wyniku erozji podłoża na długości około 7.0m Najpierw należy usunąć zniszczone gabiony i oczyścić miejsce zapadliska do poziomu gruntu nośnego. Następnie należy zapadlisko uzupełnić gruntem miejscowym, pozyskanym w rejonie rzeki. Na dnie należy wykonać narzut kamienny warstwą 20cm, na geowłókninie. Następnie należy wykonać odbudowę gabionów do poziomu istniejącej opaski siatkowo-kamiennej. Dla odbudowy opaski stosować kosze siatkowo-kamienne o wysokości 0.50m i szerokości 1.0m i 1.50m. Sposób wykonania na przekroju P5 Km do lewy brzeg Odbudowa skarpy wraz z wypełnieniem wyrw na długości 25.0m. Najpierw należy wyrwy uszkodzonej skarpy oczyścić z osadów pochodzenia organicznego do poziomu gruntu nośnego. Następnie należy układać gabiony na geowlókninie. Równocześnie z układaniem gabionów należy zasypywać wyrwę gruntem miejscowym pozyskanym z rejonu rzeki. Zasypanie wyrwy należy wykonywać warstwami grubości do 40cm, które należy zagęścić przed sypaniem następnej. Jako gabiony stosować kosze siatkowo-kamienne o wysokości 0.50m i szerokości 1.0m. Powyżej gabionów skarpę należy zabezpieczyć narzutem kamiennym na geowłókninie. Narzut kamienny należy przykryć warstwą humusu 15cm i obsiać trawą. Sposób wykonania zabezpieczenia na Przekroju P1; P2 Km do prawy brzeg Umocnienie prawego brzegu na długości 56.0m. Prawą skarpę należy zabezpieczyć gabionami na geowłókninie 800g/m2. Jako gabiony stosować kosze siatkowo-kamienne o wysokości 0.50m i szerokości 1.0m. Powyżej gabionów należy wykonać narzut kamienny na geowłókninie. 6

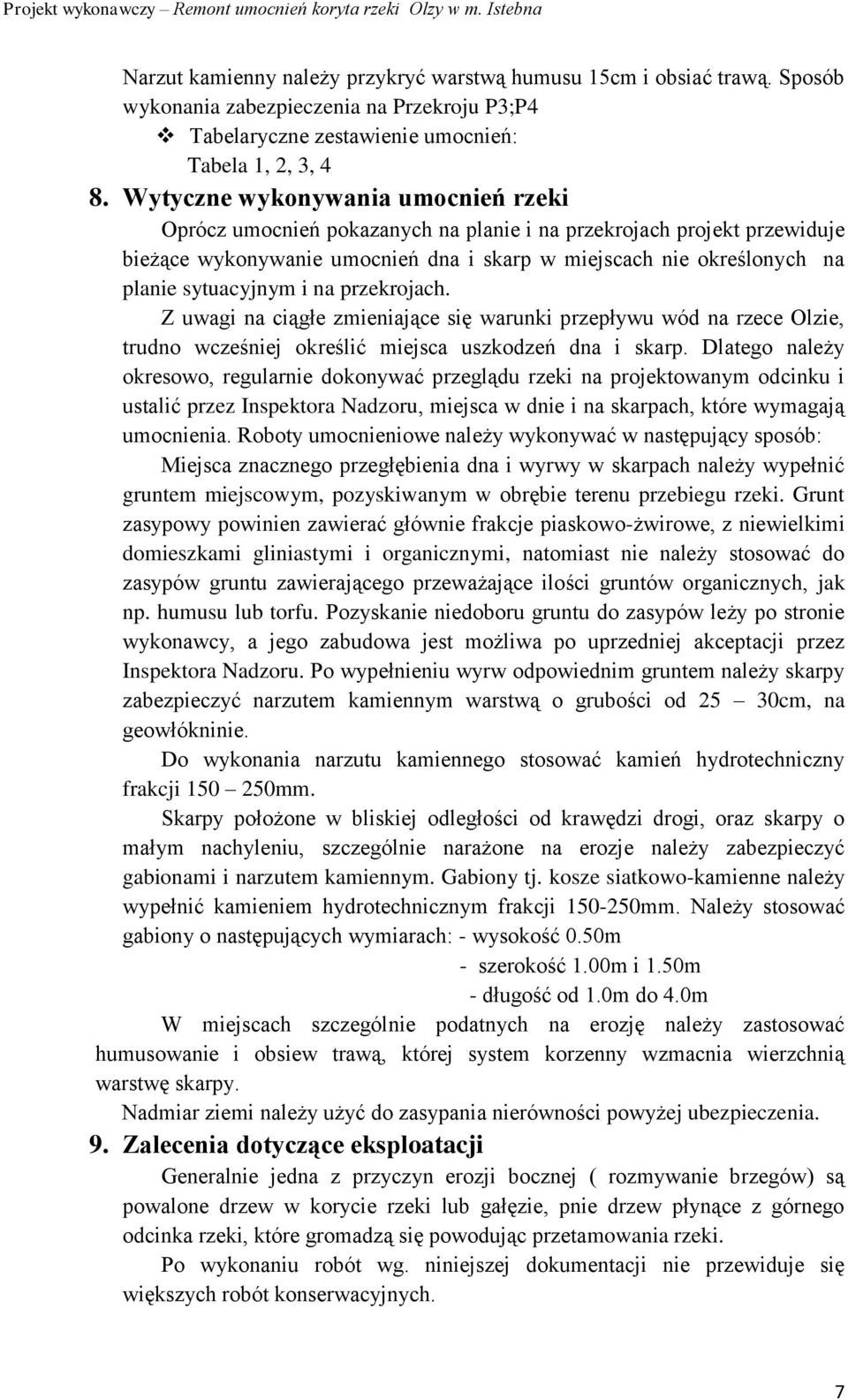

7 Narzut kamienny należy przykryć warstwą humusu 15cm i obsiać trawą. Sposób wykonania zabezpieczenia na Przekroju P3;P4 Tabelaryczne zestawienie umocnień: Tabela 1, 2, 3, 4 8. Wytyczne wykonywania umocnień rzeki Oprócz umocnień pokazanych na planie i na przekrojach projekt przewiduje bieżące wykonywanie umocnień dna i skarp w miejscach nie określonych na planie sytuacyjnym i na przekrojach. Z uwagi na ciągłe zmieniające się warunki przepływu wód na rzece Olzie, trudno wcześniej określić miejsca uszkodzeń dna i skarp. Dlatego należy okresowo, regularnie dokonywać przeglądu rzeki na projektowanym odcinku i ustalić przez Inspektora Nadzoru, miejsca w dnie i na skarpach, które wymagają umocnienia. Roboty umocnieniowe należy wykonywać w następujący sposób: Miejsca znacznego przegłębienia dna i wyrwy w skarpach należy wypełnić gruntem miejscowym, pozyskiwanym w obrębie terenu przebiegu rzeki. Grunt zasypowy powinien zawierać głównie frakcje piaskowo-żwirowe, z niewielkimi domieszkami gliniastymi i organicznymi, natomiast nie należy stosować do zasypów gruntu zawierającego przeważające ilości gruntów organicznych, jak np. humusu lub torfu. Pozyskanie niedoboru gruntu do zasypów leży po stronie wykonawcy, a jego zabudowa jest możliwa po uprzedniej akceptacji przez Inspektora Nadzoru. Po wypełnieniu wyrw odpowiednim gruntem należy skarpy zabezpieczyć narzutem kamiennym warstwą o grubości od 25 30cm, na geowłókninie. Do wykonania narzutu kamiennego stosować kamień hydrotechniczny frakcji mm. Skarpy położone w bliskiej odległości od krawędzi drogi, oraz skarpy o małym nachyleniu, szczególnie narażone na erozje należy zabezpieczyć gabionami i narzutem kamiennym. Gabiony tj. kosze siatkowo-kamienne należy wypełnić kamieniem hydrotechnicznym frakcji mm. Należy stosować gabiony o następujących wymiarach: - wysokość 0.50m - szerokość 1.00m i 1.50m - długość od 1.0m do 4.0m W miejscach szczególnie podatnych na erozję należy zastosować humusowanie i obsiew trawą, której system korzenny wzmacnia wierzchnią warstwę skarpy. Nadmiar ziemi należy użyć do zasypania nierówności powyżej ubezpieczenia. 9. Zalecenia dotyczące eksploatacji Generalnie jedna z przyczyn erozji bocznej ( rozmywanie brzegów) są powalone drzew w korycie rzeki lub gałęzie, pnie drzew płynące z górnego odcinka rzeki, które gromadzą się powodując przetamowania rzeki. Po wykonaniu robót wg. niniejszej dokumentacji nie przewiduje się większych robót konserwacyjnych. 7

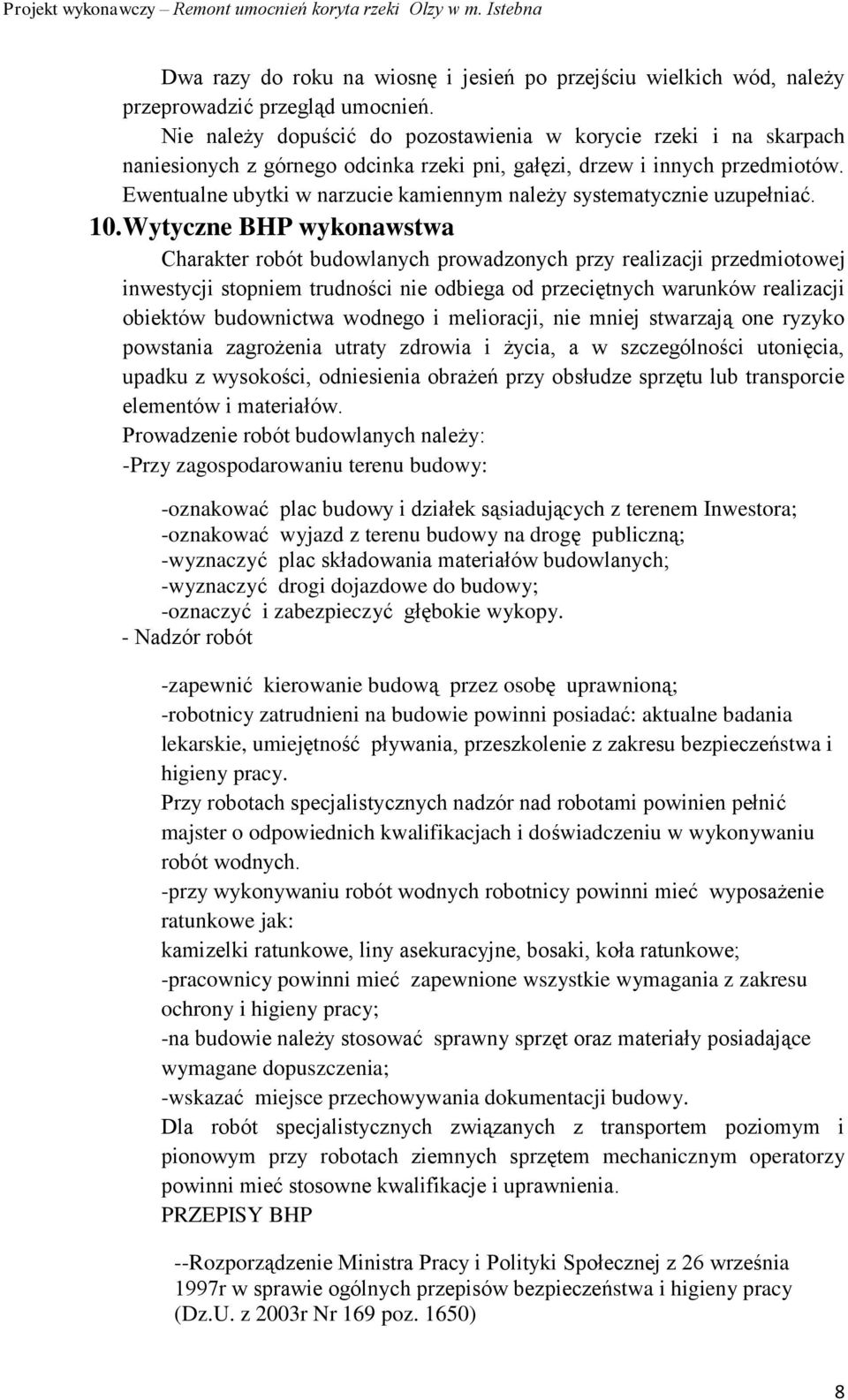

8 Dwa razy do roku na wiosnę i jesień po przejściu wielkich wód, należy przeprowadzić przegląd umocnień. Nie należy dopuścić do pozostawienia w korycie rzeki i na skarpach naniesionych z górnego odcinka rzeki pni, gałęzi, drzew i innych przedmiotów. Ewentualne ubytki w narzucie kamiennym należy systematycznie uzupełniać. 10. Wytyczne BHP wykonawstwa Charakter robót budowlanych prowadzonych przy realizacji przedmiotowej inwestycji stopniem trudności nie odbiega od przeciętnych warunków realizacji obiektów budownictwa wodnego i melioracji, nie mniej stwarzają one ryzyko powstania zagrożenia utraty zdrowia i życia, a w szczególności utonięcia, upadku z wysokości, odniesienia obrażeń przy obsłudze sprzętu lub transporcie elementów i materiałów. Prowadzenie robót budowlanych należy: -Przy zagospodarowaniu terenu budowy: -oznakować plac budowy i działek sąsiadujących z terenem Inwestora; -oznakować wyjazd z terenu budowy na drogę publiczną; -wyznaczyć plac składowania materiałów budowlanych; -wyznaczyć drogi dojazdowe do budowy; -oznaczyć i zabezpieczyć głębokie wykopy. - Nadzór robót -zapewnić kierowanie budową przez osobę uprawnioną; -robotnicy zatrudnieni na budowie powinni posiadać: aktualne badania lekarskie, umiejętność pływania, przeszkolenie z zakresu bezpieczeństwa i higieny pracy. Przy robotach specjalistycznych nadzór nad robotami powinien pełnić majster o odpowiednich kwalifikacjach i doświadczeniu w wykonywaniu robót wodnych. -przy wykonywaniu robót wodnych robotnicy powinni mieć wyposażenie ratunkowe jak: kamizelki ratunkowe, liny asekuracyjne, bosaki, koła ratunkowe; -pracownicy powinni mieć zapewnione wszystkie wymagania z zakresu ochrony i higieny pracy; -na budowie należy stosować sprawny sprzęt oraz materiały posiadające wymagane dopuszczenia; -wskazać miejsce przechowywania dokumentacji budowy. Dla robót specjalistycznych związanych z transportem poziomym i pionowym przy robotach ziemnych sprzętem mechanicznym operatorzy powinni mieć stosowne kwalifikacje i uprawnienia. PRZEPISY BHP --Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 2003r Nr 169 poz. 1650) 8

9 -Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r w sprawie Bezpieczeństwa i Higieny Pracy podczas wykonywania robót budowlanych, -Rozporządzenie Ministra Gospodarki z 20 września 2001r w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. z 2001r Nr 118 poz. 1263) -Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi (Dziennik ustaw Nr 151 poz z dnia 17 września 2002r). 11. Wytyczne organizacji ruchu w okresie wykonawstwa Dla potrzeb wykonania robót remontowych nie zachodzi potrzeba opracowania organizacji ruchu drogowego 12. Dane o ochronie zabytków Jeśli w trakcie robót zostaną odkryte stanowiska archeologiczne, to należy fakt ten zgłosić do Urzędu Wojewódzkiego w Katowicach do Państwowej Służby Ochrony Zabytków celem sprawowania nadzoru. 13. Wpływ inwestycji na środowisko Odcinek rzeki Olzy na którym będą prowadzone roboty remontowe związane z zniszczeniami powodzi 2010r znajduje się w obszarze Parku Krajobrazowego Beskidu Śląskiego. W związku z powyższym wystąpiono do Regionalnego Dyrektora Ochrony Środowiska w Katowicach o ustalenie warunków prowadzenia robót dla odcinka objętego opracowaniem na podstawie art. 118 ustawy z dnia 16 kwietnia 2004r o ochronie przyrody. Roboty objęte niniejszym projektem wykonawczym prowadzone będą jedynie w istniejącym korycie rzeki Olzy bez ingerencji w istniejący drzewostan nawet ten sporadyczny usytuowany w skarpach. Podczas wykonawstwa lokalnie usunięte zostaną rzadkie kilkuletnie krzewy. Rozwiązania chroniące środowisko w okresie budowy, oddziaływanie przedsięwzięcia na środowisko jest bardzo znikome. Aby nie przekroczyć dopuszczalnych norm wykonawca robót ma obowiązek utrzymać teren budowy w należytym stanie, podejmować wszelkie kroki i działania mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie wokół terenu budowy oraz unikać uszkodzeń lub uciążliwości dla osób lub dóbr publicznych i innych. Poniżej załączono wyciąg z Aktualizacji Programu Ochrony Środowiska dla gminy Istebna. 9

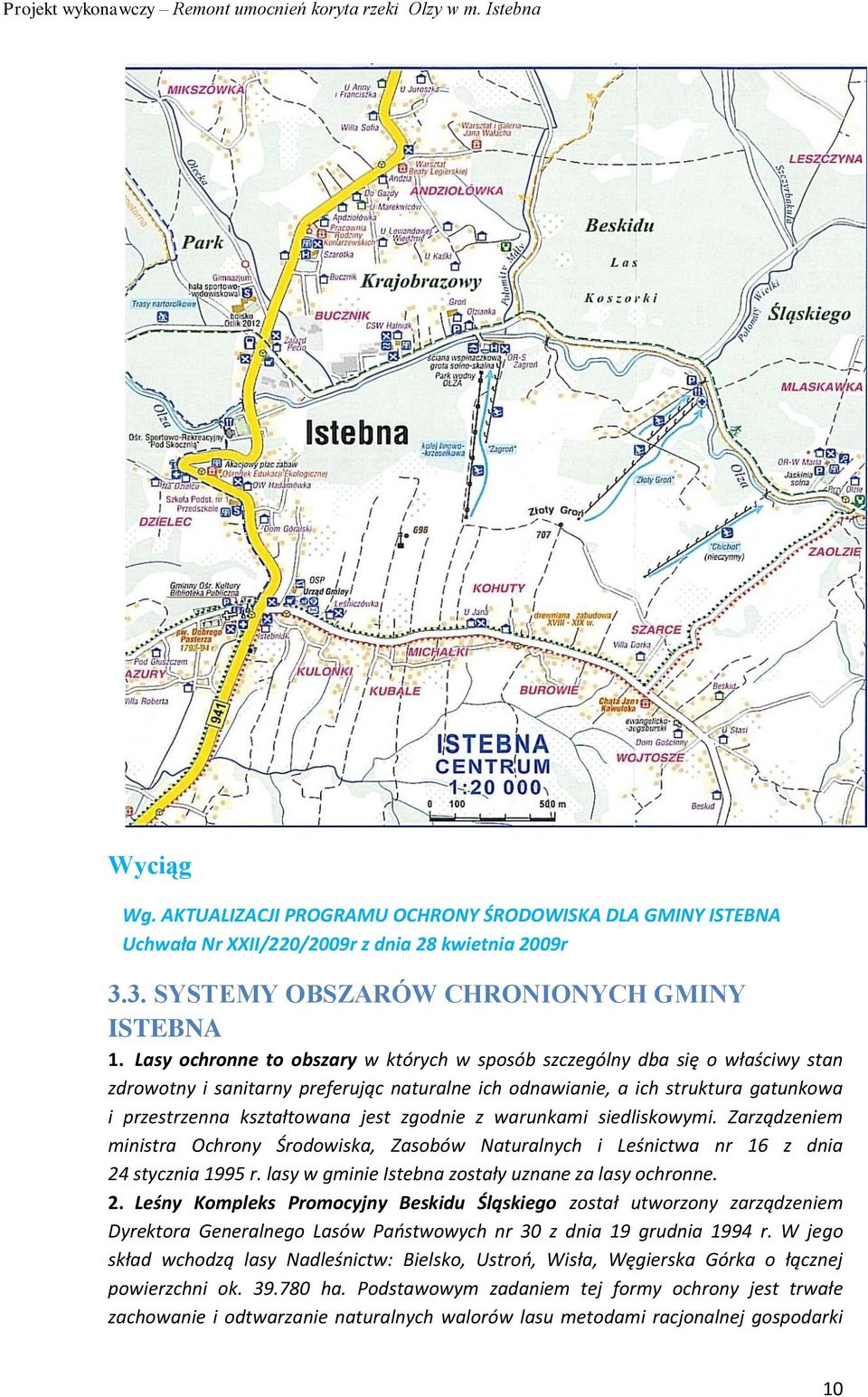

10 Wyciąg Wg. AKTUALIZACJI PROGRAMU OCHRONY ŚRODOWISKA DLA GMINY ISTEBNA Uchwała Nr XXII/220/2009r z dnia 28 kwietnia 2009r 3.3. SYSTEMY OBSZARÓW CHRONIONYCH GMINY ISTEBNA 1. Lasy ochronne to obszary w których w sposób szczególny dba się o właściwy stan zdrowotny i sanitarny preferując naturalne ich odnawianie, a ich struktura gatunkowa i przestrzenna kształtowana jest zgodnie z warunkami siedliskowymi. Zarządzeniem ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa nr 16 z dnia 24 stycznia 1995 r. lasy w gminie Istebna zostały uznane za lasy ochronne. 2. Leśny Kompleks Promocyjny Beskidu Śląskiego został utworzony zarządzeniem Dyrektora Generalnego Lasów Państwowych nr 30 z dnia 19 grudnia 1994 r. W jego skład wchodzą lasy Nadleśnictw: Bielsko, Ustroń, Wisła, Węgierska Górka o łącznej powierzchni ok ha. Podstawowym zadaniem tej formy ochrony jest trwałe zachowanie i odtwarzanie naturalnych walorów lasu metodami racjonalnej gospodarki 10

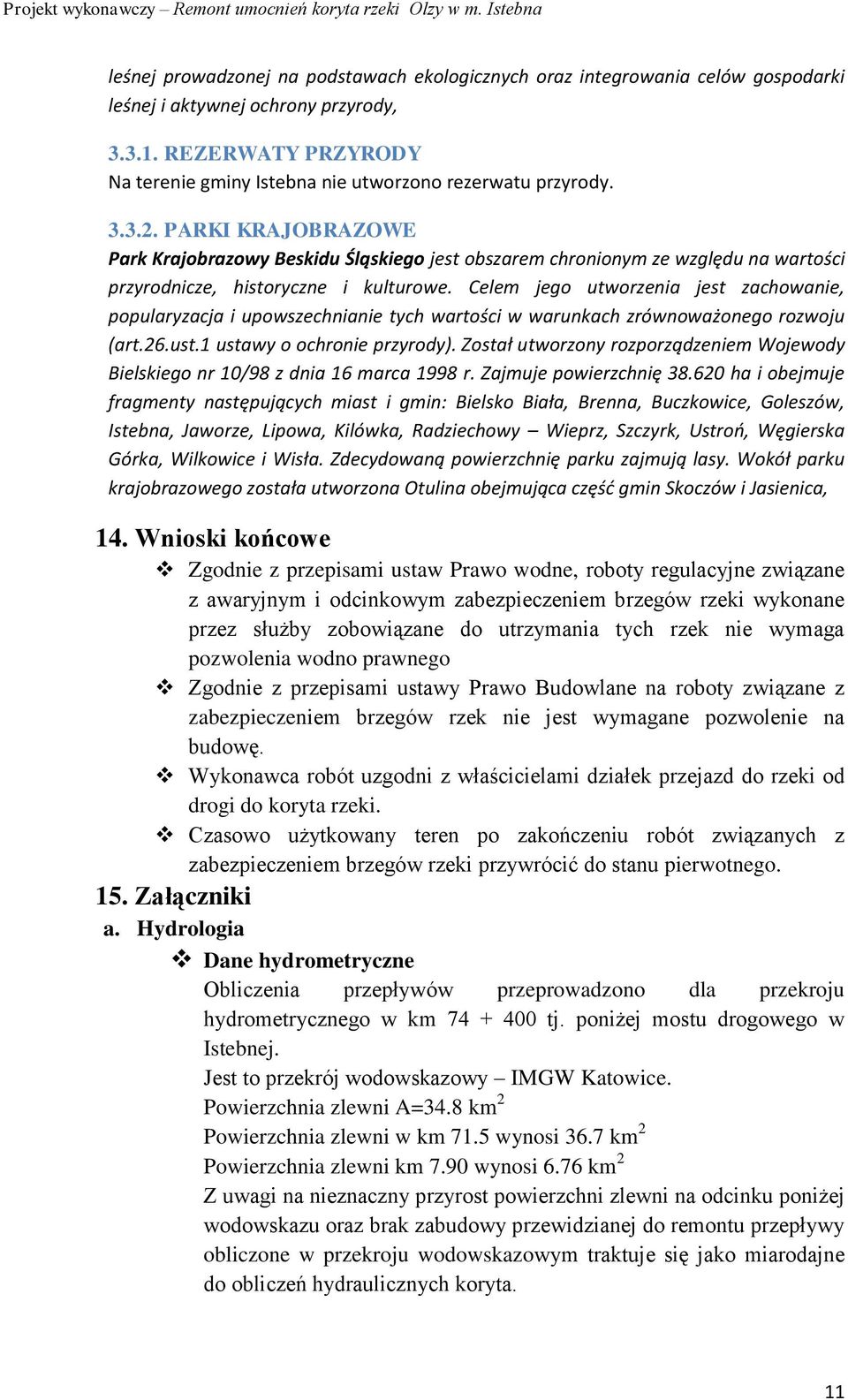

11 leśnej prowadzonej na podstawach ekologicznych oraz integrowania celów gospodarki leśnej i aktywnej ochrony przyrody, REZERWATY PRZYRODY Na terenie gminy Istebna nie utworzono rezerwatu przyrody PARKI KRAJOBRAZOWE Park Krajobrazowy Beskidu Śląskiego jest obszarem chronionym ze względu na wartości przyrodnicze, historyczne i kulturowe. Celem jego utworzenia jest zachowanie, popularyzacja i upowszechnianie tych wartości w warunkach zrównoważonego rozwoju (art.26.ust.1 ustawy o ochronie przyrody). Został utworzony rozporządzeniem Wojewody Bielskiego nr 10/98 z dnia 16 marca 1998 r. Zajmuje powierzchnię ha i obejmuje fragmenty następujących miast i gmin: Bielsko Biała, Brenna, Buczkowice, Goleszów, Istebna, Jaworze, Lipowa, Kilówka, Radziechowy Wieprz, Szczyrk, Ustroń, Węgierska Górka, Wilkowice i Wisła. Zdecydowaną powierzchnię parku zajmują lasy. Wokół parku krajobrazowego została utworzona Otulina obejmująca część gmin Skoczów i Jasienica, 14. Wnioski końcowe Zgodnie z przepisami ustaw Prawo wodne, roboty regulacyjne związane z awaryjnym i odcinkowym zabezpieczeniem brzegów rzeki wykonane przez służby zobowiązane do utrzymania tych rzek nie wymaga pozwolenia wodno prawnego Zgodnie z przepisami ustawy Prawo Budowlane na roboty związane z zabezpieczeniem brzegów rzek nie jest wymagane pozwolenie na budowę. Wykonawca robót uzgodni z właścicielami działek przejazd do rzeki od drogi do koryta rzeki. Czasowo użytkowany teren po zakończeniu robót związanych z zabezpieczeniem brzegów rzeki przywrócić do stanu pierwotnego. 15. Załączniki a. Hydrologia Dane hydrometryczne Obliczenia przepływów przeprowadzono dla przekroju hydrometrycznego w km tj. poniżej mostu drogowego w Istebnej. Jest to przekrój wodowskazowy IMGW Katowice. Powierzchnia zlewni A=34.8 km 2 Powierzchnia zlewni w km 71.5 wynosi 36.7 km 2 Powierzchnia zlewni km 7.90 wynosi 6.76 km 2 Z uwagi na nieznaczny przyrost powierzchni zlewni na odcinku poniżej wodowskazu oraz brak zabudowy przewidzianej do remontu przepływy obliczone w przekroju wodowskazowym traktuje się jako miarodajne do obliczeń hydraulicznych koryta. 11

12 W tabeli Nr 1 podano maksymalne stany wody i odpowiadające im przepływy pomierzone przez IMGW Katowice z okresu lat Tabela nr 1 Data H max Q m 3 /s Rzędna zw.w./kr/ Średnia suma opadów z wielolecia dla stacji Istebna wynosi 1050mm Wg. opracowania Rozpoznanie potrzeb w zakresie zabudowy potoków górskich Nadleśnictwa Wisła obiekt Istebna / BIPROLAS Łódż 1990/. Przepływ o określonym prawdopodobieństwie dla Olzy w przekroju km przedstawiają się następująco: Q 50% = 7.84 m 3 /s Q 10% = m 3 /s Q 5% = m 3 /s Q 1% = m 3 /s Jako przepływ miarodajny dla wymiarowania koryta przyjęto Q m = Q 5% = m 3 /s Przepływ kontrolny Qk = Q1% = m 3 /s 12

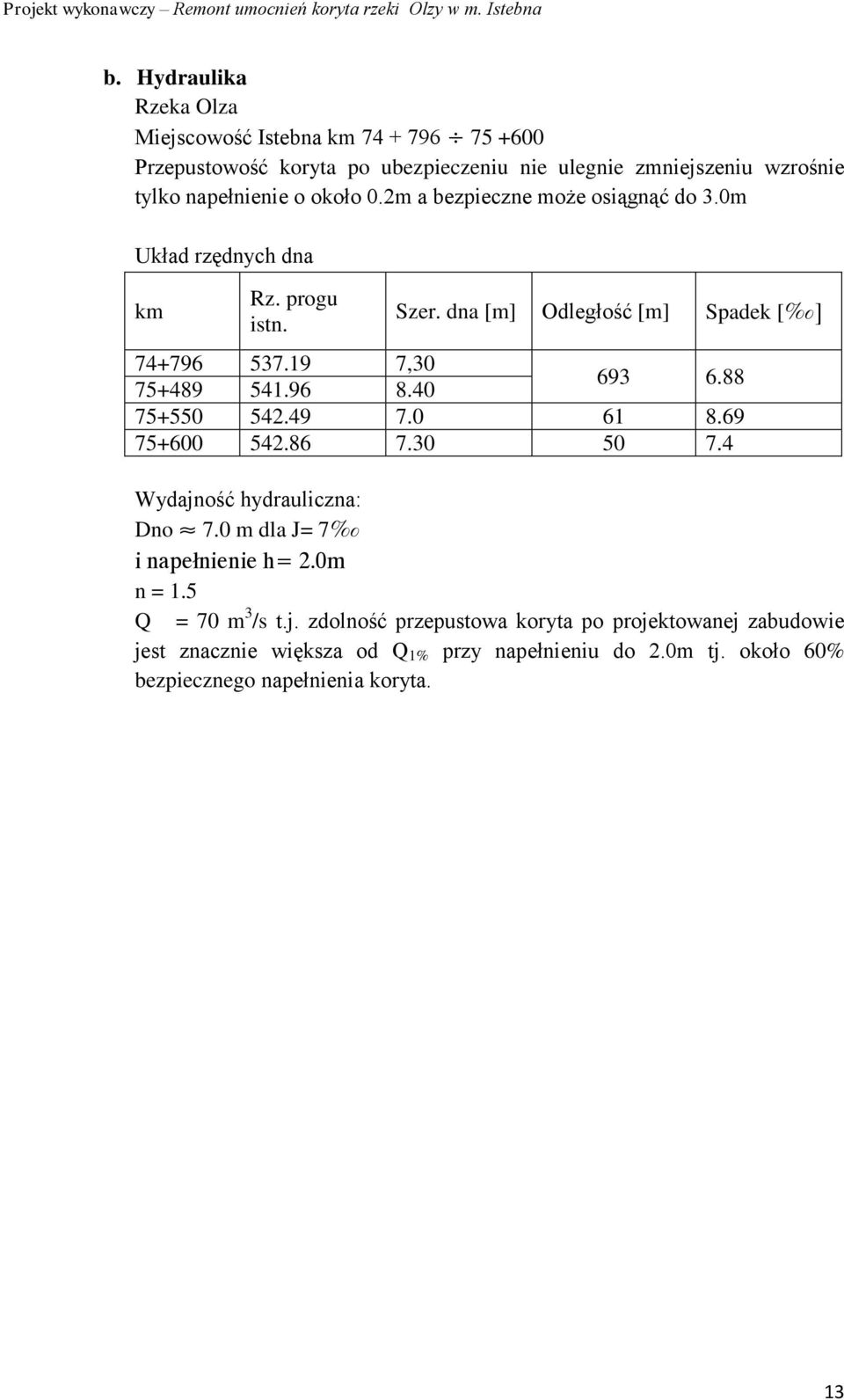

13 b. Hydraulika Rzeka Olza Miejscowość Istebna km Przepustowość koryta po ubezpieczeniu nie ulegnie zmniejszeniu wzrośnie tylko napełnienie o około 0.2m a bezpieczne może osiągnąć do 3.0m Układ rzędnych dna km Rz. progu istn. Szer. dna [m] Odległość [m] Spadek [ ] , Wydajność hydrauliczna: Dno 7.0 m dla J= 7 i napełnienie h= 2.0m n = 1.5 Q = 70 m 3 /s t.j. zdolność przepustowa koryta po projektowanej zabudowie jest znacznie większa od Q 1% przy napełnieniu do 2.0m tj. około 60% bezpiecznego napełnienia koryta. 13
