Recykling głęboki nawierzchni asfaltowych z asfaltem spienionym

Transkrypt

1 XXXVII Seminarium Techniczne PSWNA październik 2017 Recykling głęboki nawierzchni asfaltowych z asfaltem spienionym Marek Iwański, Anna Chomicz-Kowalska, Przemysław Buczyński, Grzegorz Mazurek Wydział Budownictwa i Architektury Katedra Inżynierii Komunikacyjnej

2 Proces recyklingu głębokiego in place / in situ Źródło: P. Buczyński Źródło: Wirtgen Group, Cold Recycling Technology.1th edition, Wirtgen GmbH, Windhagen, Germany, 2012 MCAS - Mieszanka Mineralna Cementowa z Asfaltem Spienionym FB-RCM - Foamed Bitumen - Recycled Cold Mix) CMA - Cold Mix Asphalt Mieszanka MCAS powinna być tak dobrana, aby zaprojektowane uziarnienie mieściło się w krzywych granicznych. Zastosowane materiały w procesie recyklingu głębokiego metodą przetworzenia na miejscu zostaną wymieszane sposobem na zimno z odpowiednią ilością cementu i asfaltu spienionego, w warunkach optymalnej wilgotności [1].

3 Źródło: Proces recyklingu głębokiego in plant Źródło: Źródło:

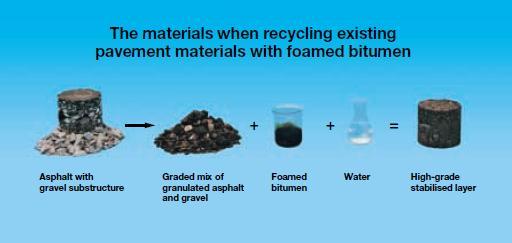

4 Źródło: Wirtgen Group, Foamed Bitumen The Innovative Binding Agent for Road Construction, Wirtgen GmbH, Windhagen, Germany, 2006 Skład recyklowanej podbudowy z asfaltem spienionym Materiały: destrukt asfaltowy, destrukt betonowy, kruszywo z recyklingu, kruszywo doziarniające, kruszywo odoziarniające, asfalt spieniony, cement / spoiwa hydrauliczne, wodę.

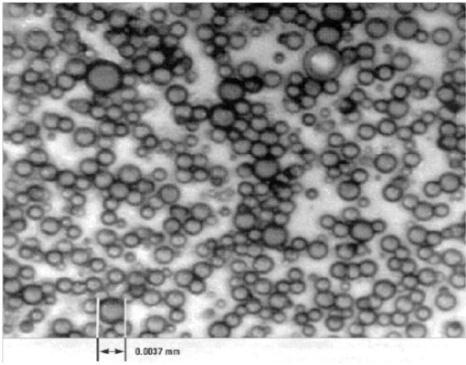

5 Lepiszcze do technologii recyklingu głębokiego Emulsja asfaltowa C60B10ZM/R Asfalt odzyskany i stabilizowany [EN i EN ] Pen 100 x 0,1mm T PIK 43 O C Rys. 1. Emulsja asfaltowa, typowy rozkład cząstek asfaltu w emulsji asfaltowej [2, 3]

6 Lepiszcze do technologii recyklingu głębokiego Asfalt spieniony Rys. 2. Schemat wytwarzania asfaltu spienionego [5] Rys. 3. Spieniarka laboratoryjna [A. Chomicz-Kowalska] Rys. 4. Listwa spieniająca w recyklerze [5]

7 Lepiszcze do technologii recyklingu głębokiego Asfalt spieniony Właściwości fizyczne piany asfaltowej oceniane są na podstawie dwóch parametrów: maksymalny wskaźnika ekspansji (ERm - Expansion Ratio) stosunek maksymalnej objętości asfaltu po spienieniu do początkowej objętości asfaltu (przed spienieniem), określa wielokrotność zwiększenia się objętości asfaltu podczas jego spieniania, okresu półtrwania (HL- Half-life) czas mierzony w sekundach dla asfaltu spienionego w chwili uzyskania połowy maksymalnej objętości ERm (tzw. czas połowicznego rozpadu). Rys. 5. Pomiar cech fizycznych piany asfaltowej [5]

8 Przedmiot badań w MCAS - Materiały odpadowe Wykorzystanie materiałów z recyklingu w mieszankach mineralno-asfaltowych na zimno (MCAS) i na półciepło z asfaltem spienionym (HWMA) destrukt asfaltowy, destrukt betonowy, kruszywo z recyklingu, MCAS pyły mineralne,

9 Ilość asfaltu spienionego [%] POLITECHNIKA ŚWIĘTOKRZYSKA Kielce, 18 czerwca 2015 Materiały odpadowe plan badań pyły mineralne RA kruszywo z recyklingu RAP destrukt asfaltowy RC destrukt betonowy 3,6 2,4 RA [%] RAP [%] RC [%] VA [%] FB [%] CEMENT 1,2 5,0 12,5 20,0 Ilość pyłu mineralnego [%] "D" "K" "A" "C" MCAS MCAS MCAS MCAS const. (2,5 %) const. (2,0 %)

10 Charakterystyka materiałów odpadowych Pyły - ogólny termin stosowany do określenia cząstek ciała stałego różnej wielkości i różnego pochodzenia, przez pewien czas pozostających w zawieszeniu w gazie oraz materiał odpadowy wytwarzany w procesach po-produkcyjnych POCHODZENIE PYŁU

11 Charakterystyka materiałów odpadowych pył mineralny Rys.6. kruszywo grube 8/11 - zapylony [P. Buczyński] Rys.7. kruszywo grube 8/11 po płukaniu [P. Buczyński] Rys. 8. Pył mineralny [P. Buczyński]

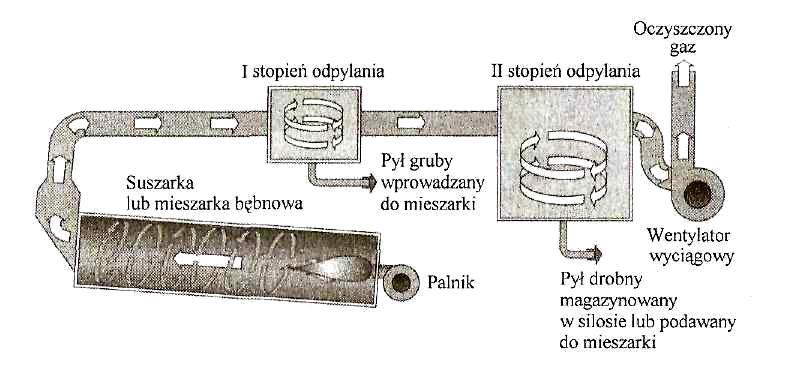

12 Charakterystyka materiałów odpadowych pył mineralny Rys. 9. System odpylania przy produkcji MMA [4]

13 Charakterystyka materiałów odpadowych pył mineralny Drobnoziarnisty materiał mineralny uzupełnienie krzywej uziarnienia Rys. 10. Optymalna krzywa uziarnienia podbudowy w technologii recyklingu z asfaltem spienionym [5]

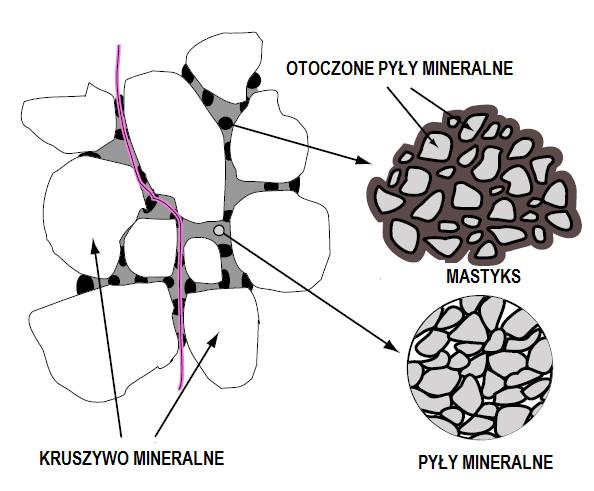

14 Charakterystyka materiałów odpadowych pył mineralny Połączenie drobnoziarnistego materiału oraz asfaltu spienionego tworzy mikrostrukturę mieszanki usieciowanie a) b) Rys. 11. Usieciowanie mieszanki mineralno przez rozproszony asfalt połączony z mastyksem [5, 6]

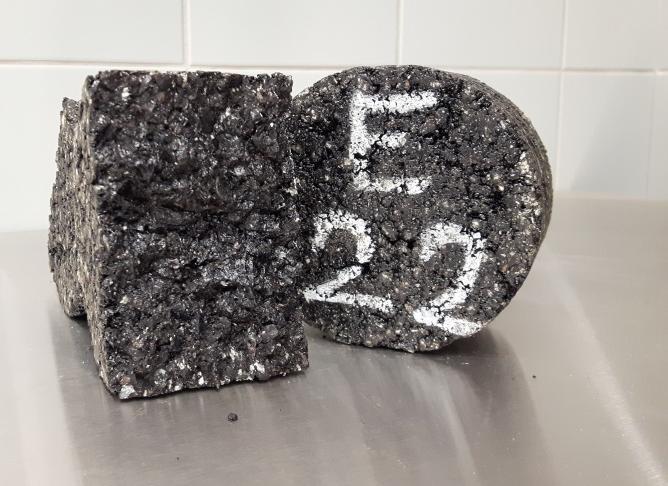

15 Charakterystyka materiałów odpadowych pył mineralny FB-RCM MCAS (20ºC) Fot. 1. FB-RCM z asfaltem spienionym (punktowo związana lepiszczem) [Chomicz-Kowalska A.] FB-RCM z asfaltem spienionym (punktowo związana lepiszczem) Zwiększanie temperatury HWMA AC 8S Fot. 2. HMA [Chomicz-Kowalska A.] HMA (mieszanka związana lepiszczem w sposób ciągły)

16 Charakterystyka materiałów odpadowych pył mineralny a) b) Rys. 12. Przełom próbki po badaniu ITS a) Asp=4,0% P=5,0 % (kwarcyt) b) Asp=3,5% P=20% (gabro) [P. Buczyński]

17 Charakterystyka materiałów odpadowych destrukt asfaltowy Dziennik Ustaw 2014 poz Rozporządzenie Ministra Środowiska z dnia 9 grudnia 2014 r. w sprawie katalogu odpadów, określa: 1) katalog odpadów wraz z listą odpadów niebezpiecznych, 2) sposób klasyfikowania odpadów. Kod 17 - Odpady z budowy, remontów i demontażu obiektów budowlanych oraz infrastruktury drogowej. Kod Mieszanki bitumiczne, smoła i produkty smołowe Odpad zaklasyfikowany jako niebezpieczny wg Dz. U poz Kod Mieszanki bitumiczne, zawierające smołę Kod Mieszanki bitumiczne, inne niż wymieniono w Zastosowanie destruktu redukuje degradację złóż Kod Smoła i produkty smołowe

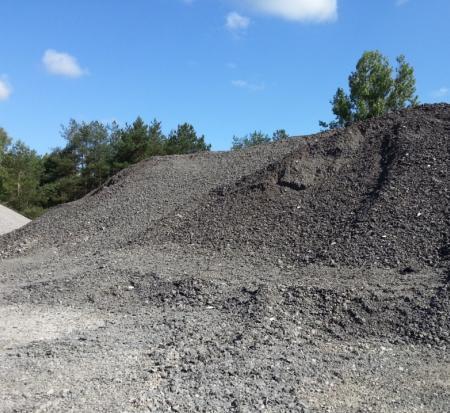

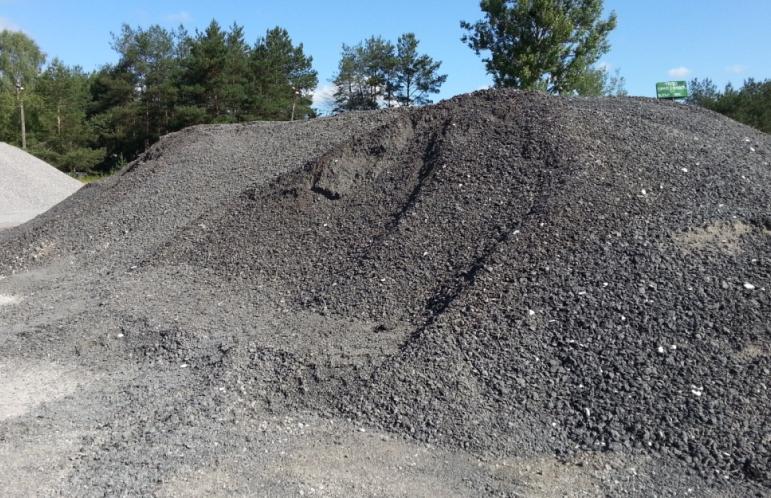

18 Charakterystyka materiałów odpadowych destrukt asfaltowy Rys. 13. Pozyskanie destruktu asfaltowego - frezowanie Rys. 15. Składowanie destruktu asfaltowego Rys. 16. Granulowanie destruktu asfaltowego źródło:

19 Charakterystyka materiałów odpadowych destrukt asfaltowy - Dozowanie zimnego granulatu asfaltowego do mieszalnika - Dozowanie podgrzanego granulatu asfaltowego do mieszalnika

20 Projekt mieszanki mineralno-cementowej z asfaltem spienionym (MCAS) destrukt asfaltowy (RAP), destrukt betonowy (RC), kruszywo z recyklingu (RA), pyły mineralne (MD), żużel stalowniczy (SG), kruszywo doziarniające (VA), Rys Krzywe uziarnienia materiałów

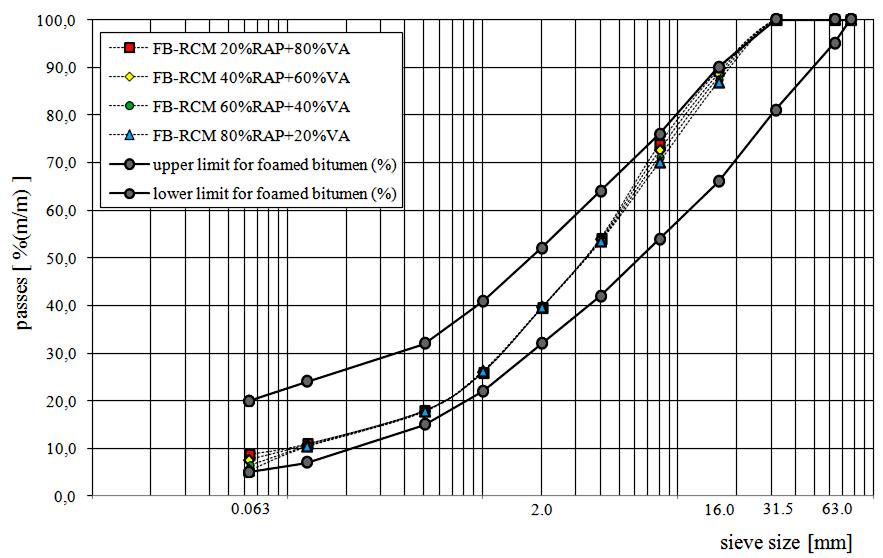

21 Projekt mieszanki mineralno-cementowej z asfaltem spienionym (MCAS) destrukt asfaltowy (RAP), destrukt betonowy (RC), kruszywo z recyklingu (RA), pyły mineralne (MD), żużel stalowniczy (SG), kruszywo doziarniające (VA), Rys Krzywe uziarnienia materiałów FB-RCM 20%RAP+80%VA (20%RAP+80%VA) FB-RCM 40%RAP+60%VA (40%RAP+60%VA) FB-RCM 60%RAP+40%VA (60%RAP+40%VA) FB-RCM 80%RAP+20%VA (80%RAP+20%VA) Rys. 18. Krzywe uziarnienia FB-RCM w aspekcie ilości RAP

22 Projekt mieszanki mineralno-cementowej z asfaltem spienionym (MCAS) Asfalt spieniony Rys. 19. Piana asfaltowa [5] Rys. 20. Parametry spienia asfaltu 50/70 (parametry optymalne: temperatura asfaltu 145 O C; ciśnienie 400 kpa) Asfalt spieniony 50/70 w ilości 2,5% Cement Cement portlandzki CEM I 42,5R w ilości 2,0%

23 Metodyka badań Plan badań Ocena parametrów fizyczne i mechaniczne Ocena oddziaływania czynników atmosferycznych Ocena trwałości zmęczeniowej w aspekcie kontrolowanego naprężenia Ocena właściwości reologicznych

24 Metodyka badań Plan badań Ocena parametrów fizyczne i mechaniczne Ocena oddziaływania czynników atmosferycznych Ocena trwałości zmęczeniowej w aspekcie kontrolowanego naprężenia Ocena właściwości reologicznych

25 Metodyka oceny właściwości reologicznych Określenie wartości modułu sztywności mieszanek mineralno-asfaltowych IT CY oraz CIT CY DTC CY 4PB PR

26 Metodyka oceny właściwości reologicznych DTC CY Częstotliwość: 0,1Hz; 0,3Hz; 1Hz; 3 Hz; 10 Hz i 20 Hz Temperatura: 5 O C, 13 O C, 25 O C, 40 O C Odkształcenie w badane próbce: Ɛ = 25 με E* [Mpa] φ [ O ] Rys 28. Badanie modułu sztywności w teście bezpośredniego ściskania i rozciągania

27 Metodyka oceny właściwości reologicznych Model matematyczny krzywej wiodącej - krzywa Sigmoidalna Współczynnik przesunięcia temperaturowego w postaci funkcji wielomianu: Rys 29. Budowa krzywej wiodącej [7]

28 Log E*, MPa Metodyka oceny właściwości reologicznych Model matematycznej funkcji sigmoidalnej format MEPDG γ (wzrasta) δ+α β (ujemne) Modyfikacja punktu przegięcia (Inflection point) wywołane parametrem λ δ β (dodatnie) δ δ+α β,γ, λ -(β/γ) dolna asymptota górna asymptota parametry krzywizny częstotliwość odpowiadająca punktowi przegięcia Log Częstotliwość zredukowana, Hz

29 Wyniki badań recyklowanej podbudowy w aspekcie ilości destruktu asfaltowego a) c) b) d) Rys 30. Krzywe modułu zespolonego (E*) dla FB-RCM i ilości RAP

30 Wyniki badań recyklowanej podbudowy w aspekcie ilości destruktu asfaltowego E* [Mpa] φ [ O ] Rys 31. Wykres Cole-Cole dla recyklowanej podbudowy z różną ilością RAP

31 Wyniki badań recyklowanej podbudowy w aspekcie ilości destruktu asfaltowego Rys 32. Krzywe wiodące modułu zespolonego dla FB-RCM Rys. 33. Korelacja wartości modułu zespolonego (E*) eksperymentalnych i modelowych

32 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Perspektywa Schemat Rys. 34 Projekt nakładki pomiarowej parametrów spieniania asfaltu (1 - rejestrator, 2 - pomocnicze analogowe czujniki odległości z widmem podczerwieni, 3- czujnik laserowy)

33 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Tablica 1. Wstępne porównawcze szacowanie niepewności metod pomiarowych współczynnika ekspansji (ER) asfaltu spienionego Metoda Źródło niepewności Rozkład wielkości mierzonej Rozdzielczość czujnika (±5 µm przy odległości mierzonej 50cm) prostokątny Klasa dokładności (0,05% wielkość mierzona+0,01% zakres prostokątny pomiarowy) Powtarzalność pomiaru czujnika (±15 µm przy odległości mierzonej 50cm prostokątny Metoda autorska PŚk (prototyp) Błąd liniowości (±20 µm przy odległości mierzonej 50cm) prostokątny Amplituda odczytów spowodowana nierównością powierzchni mierzonej próbki na podstawie maksymalnego błędu RMSE estymowanych normalny funkcji regresji (odczytane dla ,5) Metod klasyczna Niepewność cząstkowa 0,001 mm 0,104 mm 0,009 mm 0,004 mm 1,87 mm Niepewność rozszerzona (k=2) współczynnika ekspansji ER U(ER)=0,51 Rozdzielczość pręta pomiarowego (co 5 jednostek Prostokątny 1,44 (ER) ekspansji ER w pojemniku wzorcowanym ) Niepewność rozszerzona (k=2) współczynnika ekspansji ER U(ER)=2,9

34 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Zachowanie piany opisano za pomocą zaproponowanego modelu: gdzie: H(t) - odległość mierzona czujnikiem laserowym w czasie, a - wysokość jaką uzyskuje asfalt niespieniony w ilości 500g w pojemniku pomiarowym (wartość stała), b - odległość górnej powierzchni spienionego asfaltu do czujnika, HL - modelowy czas połowicznego rozkładu, t - czas pomiaru, c - współczynnik określający tempo rozpadu piany, b/a - wartość współczynnika ekspansji ER max.

35 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Rys. 35. Rozkład piany asfaltowej dla asfaltu 50/70 na podstawie przyjętego modelu funkcji logitowej (rozdzielczość 5s)

36 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Plan eksperymentu Eksperyment został przeprowadzony wykorzystując czynnikowy plany ułamkowy typu 3 (3-1) przy następujących zmiennych (czynniki niezależne): ciśnienie powietrza: 100 kpa, 400 kpa; 700 kpa; temperatura asfaltu: 110 o C, 135 o C, 180 o C; ilość wody: 1%, 2.5%, 5%.

37 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Do określenia zmiennej mierzonej (Y) wymagane było oszacowanie siedmiu niewiadomych wykorzystując wielomian stopnia drugiego bez interakcji: gdzie: x i - zmienna niezależna), b i - eksperymentalne parametry regresji, Y - zmienna zależna, k - liczba niewiadomych parametrów regresji (w eksperymencie wynosiła 7) Run Tablica 2. Plan eksperymentu ułamkowy typu **(3-1) fractional factorial design, 1 block, 9 runs Ciśnienie powietrza, kpa Temperatura, o C Ilość wody, % , , ,

38 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Tablica 3. Parametry dopasowania funkcji celu paramentów rozkładu piany (ER i HL) dla asfaltu na podstawie planu eksperymentu typu 3 (3-1) Parametry modelu regresyjnego Asfalt 50/70 Variable - ER R 2 =0.92 RMSE(ER)=4.0 Regresji p-value Variable - HL R 2 =0.73 RMSE(HL)=5.8s p-value Regresji Wsp. Wsp. Średn./Stała (1)CIŚNIENIE(L) CIŚNIENIE(Q) < (2)TEMP. ASF. (L) TEMP. ASF. (Q) (3)ILOŚĆ WODY (L) ILOŚĆ WODY (Q) * - wartości pogrubione są nieistotne

39 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu a) b) Rys. 35. Powierzchnia odpowiedzi parametrów piany asfaltowej (ilości wody 2.5%): a) Współczynnik ekspansji (ER); b) Czas półtrwania (HL);

40 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Prawdopodobne zjawisko starzenia piany w procesie starzenia Rys 36. Krzywa Blacka na podstawie wyników parametrów reologicznych asfaltu 50/70 oznaczonych w temperaturze 40 o C i 60 o C

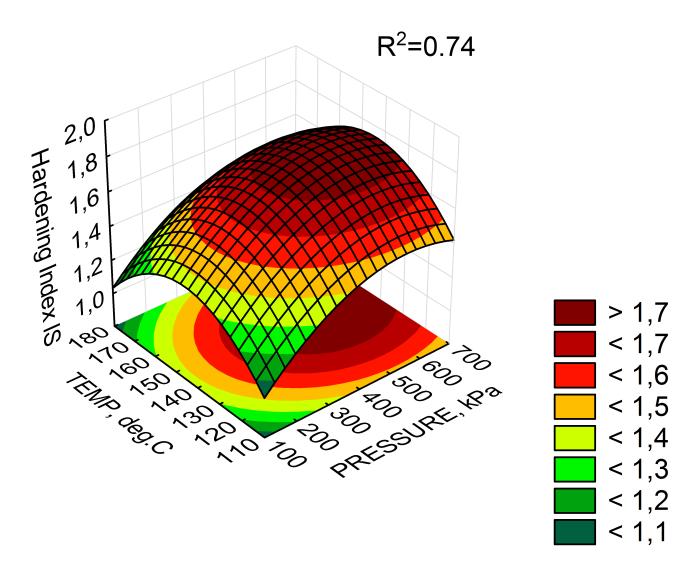

41 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Efekt spieniania na indeks starzenia(is) Rys 37. Powierzchnia odpowiedzi parametru indeksu starzenia IS przy ilości dozowanej wody 2.5 % dla asfaltu 50/70

42 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Optymalizacja parametrów spieniania piany asfaltowej Poziom Rys 38. Profil użyteczności na podstawie cechy IS Tablica 3. Zakresy graniczne profili użyteczności wg (Biruk i inni, Wirtgen cold recycling manual) Współczynnik ekspansji ER Czas połowicznego rozpadu HL, s Parametr G*/sin(δ), Pa Indeks starzenia IS Niski (wartość 0) <8 12 < Wysoki (wartość 1) > <1,5

43 Eksperymentalna metoda pomiaru parametrów spieniania asfaltu Parametr Asfalt 50/70 Rezultat optymalizacji 400 kpa -145 o C - 2.5% Współczynnik ekspansji ER 25,3 Czas połowicznego rozpadu 14,1 HL, s Rutting parameter G*/sin(δ), Pa 4533 Hardening index IS 1,7 Gwarancja uzyskania przeciętnych właściwości piany asfaltowej Rys 39. Rezultaty optymalizacji dla asfaltu 50/70) Tablica 4. Odczytany wynik rezultatów optymalizacji piany asfaltowej w zakresie planu eksperymentu metodą Simplex

44 Wielowymiarowa analiza mieszanek recyklowanych z materiałami odpadowymi Tablica 5. Typy mieszanek recyklowanych MCAS z materiałami odpadowymi Rodzaj mieszanki Typ 1 (D/P/A) Typ 2 (B/P/A) Typ 3 (RAP/SG) Typ 4 (RAP/VA) Typ 5 (RC/VA) Typ 6 (RA/VA) Ilość asfaltu (A) 1.2%;2.4%;3 1.2%;2.4%;3.6%.6% 2,5% 2,5% 2,5% 2,5% Ilość cementu (C) 2.0% 2.0% 2.0% 2.0% 2.0% 2.0% Ilość pyłów doziarniajacych (P) %;12.5%;2 0% Dolomitowe (D) 5%;12.5%;2 0% Bazaltowe (B) Ilość żużla stalowniczego (SG) % Ilość dolomitowego 80%;60%; kruszywa 80%;60%; %;40%; doziarniajacego 40%;20% 20% (VA) 80%;20% Ilość destruktu 20%;40%; 20%;40%; asfaltowego (RAP) % 50%;60%; 60%;80% 80% - Ilość kruszywa recyklowanego (RA) %;80%

45 Wielowymiarowa analiza mieszanek recyklowanych z materiałami odpadowymi Parametry oznaczone zawartość wolnych przestrzeni (V m ) nasiąkliwość (N w ), gęstość objętościowa ρ SSD, 2 wytrzymałość na pośrednie rozciąganie (ITS), zespolony moduł sztywności E* (DTC-CY) odporność na działanie wody TSR odporność na działanie wody W RW-2M po dwóch cyklach zamrażania (metoda zmodyfikowana) 1 4 3

46 Wielowymiarowa analiza mieszanek recyklowanych z materiałami odpadowymi V_ OBSZAR REKOMENDOWANY - wysoki moduł sztywności E*; - wysoki TSR oraz W RW+M2 ; - wysoki ITS; - najwiekszy δ (podatny charakter) D/P12,5/A1,2 D/P20/A1,2 D/P12,5/A1,2 D/P12,5/A1,2 B/P12,5/A1,2 OBSZAR ZBYT SZTYWNY - bardzo wysoki moduł sztywności E*; - bardzo niski kąt przesunięcia fazowego; - minimalny TSR oraz W RW+M2 ; - umiarkwany ITS; - niski δ (sztywny charakter) D/P20/A1,2 D/P20/A1,2 średnia gr 1 (0,37;1,52) D/P5/A1,2 D/P5/A1,2 D/P5/A1,2 B/P12,5/A1,2 B/P12,5/A1,2 RAP40/VA60 B/P20/A1,2 B/P20/A1,2 B/P12,5/A3,6 RAP40/VA60 B/P20/A1,2 B/P5/A1,2 B/P12,5/A3,6 RC80/VA20 RC60/VA40 RC80/VA20 B/P12,5/A3,6 B/P5/A1,2 RC80/VA20 D/P5/A3,6 D/P20/A3,6 B/P5/A1,2 B/P5/A3,6 RAP20/VA80 D/P20/A3,6 D/P20/A3,6 B/P5/A3,6 RAP/50/SG50 RAP40/VA60 RAP/50/SG50 RC60/VA40 D/P12,5/A3,6 B/P5/A3,6 RAP/50/SG50 RC60/VA40 D/P5/A3,6 RC40/VA60 B/P20/A2,4 RAP20/VA80 RAP50/VA50 D/P12,5/A3,6 RAP50/VA50 D/P5/A3,6 B/P5/A2,4 B/P20/A2,4 RAP50/VA50 RC40/VA60 D/P5/A2,4 RAP20/VA80 D/P12,5/A3,6 D/P12,5/A2,4 B/P20/A2,4 RC20/VA80 średnia gr 3 (-2,33;-0,47) B/P5/A2,4 D/P20/A2,4 D/P5/A2,4 B/P12,5/A2,4 RC20/VA80 RAP60/VA40 RAP60/VA40 RAP60/VA40 RC40/VA60 D/P5/A2,4 D/P20/A2,4 RA80/VA20 D/P20/A2,4 B/P12,5/A2,4 RC20/VA80 RAP80/VA20 D/P12,5/A2,4 RAP80/VA20 RA80/VA20 B/P5/A2,4 RA80/VA20 RAP80/VA20 B/P12,5/A2,4 średnia gr 2 (1,74;-0,83) -3 B/P20/A3,6 B/P20/A3,6 MCE requirements RA20/VA80 RA20/VA80 B/P20/A3,6 OBSZAR AKCEPTOWALNY OBSZAR WĄTPLIWY RA20/VA80 - umiarkowany moduł sztywności E*; - niski moduł sztywności E*; - wysoki TSR oraz W RW+M2 ; - minimalny TSR oraz W RW+M2 ; - wysoki ITS; - niski ITS; V_1 Rys. 40 Wykres rozrzutu wartości kanonicznych Grupa 1 Grupa 2 Grupa 3

47 Wielowymiarowa analiza mieszanek recyklowanych z materiałami odpadowymi Tablica 6. Współrzędne rzutowania wymagań mieszanek MCE na podstawie maksymalizacji każdej z funkcji dyskryminacji Parametr GR1 GR2 GR3 V m ITS TSR W RW+2M E* (10Hz, 5 o C) V_1-0, , , V_2 0, , ,342952

48 Wnioski Wzrost ilości destruktu asfaltowego (RAP) w ilości od 40% do 80% w składzie recyklowanej podbudowy powoduje stopniowe obniżenie wartości modułu zespolonego (E*); Najmniejszą wrażliwością na zmiany modułu zespolonego w zakresie badanych temperatur (5 O C, 13 O C, 25 O C, 40 O C) oraz czasów obciążania (0,1 Hz, 0,3 Hz, 1 Hz, 3 Hz, 10 Hz, 20 Hz) uzyskała mieszanka z zawartością 20% destruktu asfaltowego; Uzyskanie maksymalnej wartości modułu zespolonego (E*), dla recyklowanej mieszanki na zimno z asfaltem spienionym i destruktem asfaltowym, przy krótkim czasie obciążenia / niskiej temperaturze nie gwarantuje równie korzystnego zachowania recyklowanej podbudowy w wysokich temperaturach/długim czasie obciążenia ; Zastosowanie uproszczonego planu eksperymentu znacząco ułatwia proces optymalizacji parametrów spieniania. Optymalizacja procesu spieniania asfaltu wyłącznie w aspekcie ilości wody nie zawsze daje optymalne rezultaty. Stwierdzono, że rozkład piany asfaltowej istotnie ewoluuje również przy zmianie ciśnienia powietrza i temperatury asfaltu co może spowodować pewną korektę ilości wody w czasie spieniania; Rekomendowane do stosowania zaproponowano mieszanki recyklowane z dodatkiem pyłów mineralnych z dużą ilością asfaltu oraz recyklowane mieszanki z dużą zawartością składnika RAP. Na podstawie dokonanej analizy wyników mieszanek MCAS należy ostrożnie rozważyć możliwość stosowania dużej ilości materiału typu RA w ilości większej niż 40%; Na podstawie rezultatów wykonanego eksperymentu mieszanki MCAS z zastosowaniem niektórych materiałów odpadowych umożliwiają uzyskanie mieszanek o parametrach lepszych niż klastyczna recyklowana mieszanka w technologii MCE.

49 LITERATURA: [1] D a Podbudowa z mieszanki mineralno-cementowej z asfaltem spienionym (MCAS) [2] Holleran, G., R. G. Hicks, J. R. Reed. Emulsion Particle Size and Particle Size Distribution Effects in Microsurfacing Emulsion Performance. Paper 4F-044, Proc., 3rd World Congress on Emulsions, Lyon, France, [3] [4] Grabowski W. Struktura a właściwosci funkcjionalne wypełniaczy mineralnych stosowanych w drogownictwie. Wwydawnictwo Politechniki Poznańskiej. Poznań 2007 [5] [6] Fu, P., Jones, D., Harvey, J., and Halles, F. : Investigation of the Curing Mechanism of Foamed Asphalt Mixes Based on Micromechanics Principles. J. Mater. Civ. Eng. No. 22 (2010),, str [7] PN-EN Mieszanki mineralno-asfaltowe -- Metody badań mieszanek mineralno-asfaltowych na gorąco -- Część 26: Sztywność

50 DZIĘKUJĘ PAŃSTWU ZA UWAGĘ
