( 5 4 ) Stół obrotowy szlifierki z gniazdami ustalającymi do precyzyjnej obróbki

Transkrypt

1 (12) OPIS PATENTOWY (19) PL (11) (13) B2 21) N um er zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) IntCl5: B23Q 16/08 ( 5 4 ) Stół obrotowy szlifierki z gniazdami ustalającymi do precyzyjnej obróbki drobnych płaskich przedmiotów (43) Zgłoszenie ogłoszono: (73) Uprawniony z patentu: BUP 25/90 Wyższa Szkoła Inżynierska, Koszalin, PL (72) Twórcy wynalazku: Wojciech Kacalak, Koszalin, PL Ryszard Ściegienka, Koszalin, PL Janusz Konfisz, Koszalin, PL (45) O udzieleniu patentu ogłoszono: Andrzej Derkacz, Koszalin, PL WUP 07/93 PL B2 (57) 1. Stół obrotowy szlifierki a gniazdami ustalającymi do precyzyjnej obróbki drobnych płaskich przedmiotów, mający na powierzchni otwarte zagłębienia, korzystnie rozmieszczone w jednakowej odległości od osi obrotu stołu i usytuowane równomiernie na obwodzie, przy czym dna gniazd znajdują się na jednakowym poziomie i stanowią powierzchnię bazową, a głębokość gniazd jest mniejsza od wysokości obrabianych przedmiotów, znamienny tym, że na górnej powierzchni płyty (1) stołu osadzony jest centrycznie zewnętrzny pierścień (2), korzystnie wymienny, którego górna powierzchnia wystaje ponad powierzchnię tej płyty (1), ale znajduje się nieco niżej niż górna powierzchnia obrabianych przedmiotów (4), a na wewnętrznej powierzchni tego pierścienia (2) znajdują się kształtowe wcięcia (5), odpowiednie u obrabianych przedmiotów (4), ponadto na górnej powierzchni płyty (1) znajduje się centryczny kołowy występ (6) o wysokości mniejszej niż obrabiane przedmioty i o średnicy od wewnętrznej średnicy zewnętrznego pierścienia (2). Fig 1

2 STÓŁ OBROTOWY SZLIFIERKI Z GNIAZDAMI USTALAJĄCYMI DO PRECYZYJNEJ OBRÓBKI DROBNYCH PŁASKICH PRZEDMIOTÓW Z a s t r z e ż e n i a p a t e n t o w e 1. Stół obrotowy szlifierki z gniazdami us talającym i do precyzyjnej obróbki drobnych płaskich przedm iotów, mają cy na powierzchni otwarta zagłębienia, korzystnie rozmieszczone w jednakowej odległości od os i obrotu stołu i usytuowane równomiernie na obwodzie, przy czym dna gniazd znajdują się na j ednakowym poziomie i stanowią powierzchnię bazową, a głębokość gniazd jes t mniejsza od wysokości obrabianych przedm iotów, z n a m ie n- n y m, że na górnej powierzchni płyty / 1/ stołu osadzony jest m e t r y c z n i e zewnętrzny pierścień /2/, korzystnie wymienny, którego górna powierzchnia w y s taje ponad powierzchnię tej płyty / 1/, ale znajduje się nieco niżej niż górna powierzchnia obrabianych przedm iotów /4/, a na wewnętrznej powierzchni tego pierścienia /2/ znajdują się kształtowe wcięcia /5/, odpowiednie do kształtu obrabianych przedmiotów /4/, ponadto na górnej powierzchni płyty / 1/ znajduje się centryczny kołowy występ /6/ o wysokości mniejszej niż obrabiane przedmioty i o średnicy mniejszej od wewnętrznej średnicy zewnętrznego pierścienia /2/. 2. Stół według zastrz. 1, z n a m i e n n y t y m, że zewnętrzny pierścień /2/ zaopatrzony jest od góry w wewnętrzny kołnierz /3/ o grubości mniejszej niż wysokość obrabianych przedm iotów /4/, przy czym kształtowe wcięcia /5/ znajdują się na wewnętrznej powierzchni tego kołnierza /3/, a ponadto zewnętrzny pierścień /2/ centrowany je s t we wgłębieniu stołu, nad powierzchnią którego wystaje tylko kołnierz /3/ tego pierścienia. 3. Stół według zastrz. 1, z n a m i e n n y t y m, że zewnętrzny pierścień /2/ składa się z segmentów, będą cych wycinkami tego pierścienia. 4. Stół według za s trz. 1, z n a m i e n n y t y m, ż e kołowy występ /6/ ma postać pierścienia osadzonego w płycie / 1/ stołu. 5. Stół według zastrz. 4, z n a m i e n n y t y m, że pierścień s tanowią cy kołowy występ /6/ składa się z segmentów, będących wycinkami tego pierścienia. 6. Stół według zastrz. 1, z n a m i e n n y t y m, że dno każdego gniazda stanowią górne powierzchnie walcowych wkładek / 9 /, wykonanych z twardego i trudnościeralnego materiału i osadzonych sztywno w cylindrycznych wgłębieniach płyty / 1/ stołu. 7. Stół według zastrz. 6, z n a m i e n n y t y m, że wzdłuż każdej cylindrycznej wkładki /9/ znajduje się kanał /10/, połączony ze źródłem sprężonego płynu. 6. Stół według zastrz. 6, z n a m i e n n y t y m, że zewnętrzny pierścień /2/ zaopatrzony jest od góry w wewnętrzny kołnierz /3/ o grubości większej niż wysokość obrabianych przedmiotów /4/ a jednocześnie mniejszej niż wysokość osadzonych w płycie / 1/ stołu wkładek /9/, przy czym kształtowe wcięcia /5/ znajdują się na całej wewnętrznej powierzchni tego kołnierza /3/, a ponadto zewnętrzny pierścień /2/ centrowany je st we wgłębieniu stołu, tak że tylko część wysokości tego kołnierza /3/ wystaje ponad górną powierzchnię walcowych wkładek /9/. 9. Stół według zastrz. 1, z n a m i e n n y t y m, że wcięcia /5/ na wewnętrznej powierzchni pierścienia /2/ są półokrągłe, a występy pomiędzy tymi wcięciami zaokrąglone są promieniami /R/ dający m i łagodny kształt krawędzi pierścienia. * * *

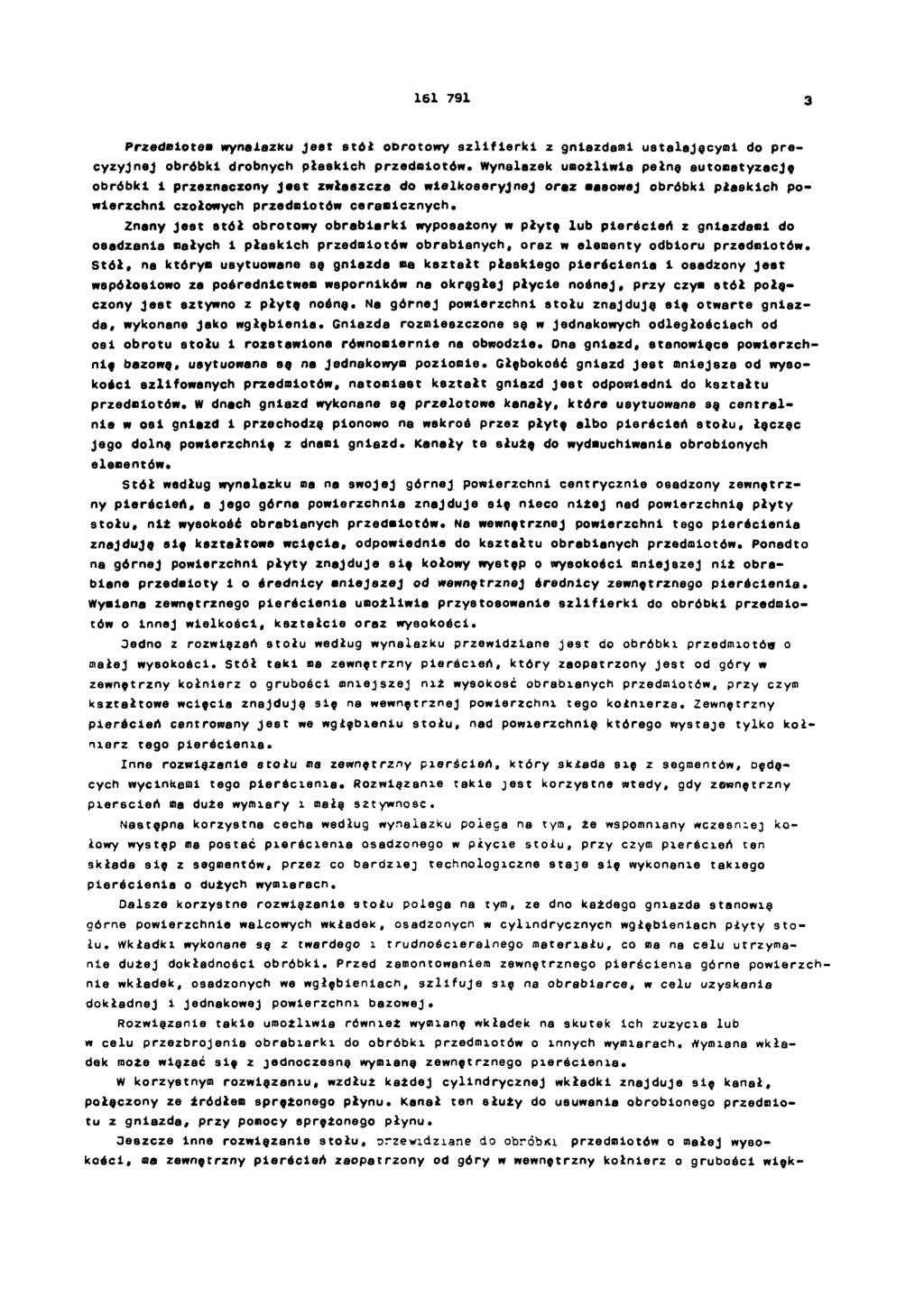

3 Przedmiotem wynalazku jes t stół obrotowy szlifierki z gniazdami ustalającymi do precyzyjnej obróbki drobnych płaskich przedmiotów. Wynalazek umożliw ia pełną autom atyzację obróbki i przeznaczony jes t zwłaszcza do wielkoseryjnej oraz ma sowaj obróbki płaskich p o - wierzchni czołowych przedm iotów ceramicznych. Znany jest stół obrotowy obrabiarki wyposażony w płytę lub pierścień z g n iazdami do osadzania małych i płaskich przedm iotów obrabianych, oraz w elementy odbioru przedm iotów. Stół, na którym usytuowane są gniazda na kształt płaskiego pierścienia i osadzony jes t współosiowo za pośrednictwem wsporników na okrągłej płycie nośnej, przy czym stół połączony jest sztywno z płytą nośną. Na górnej powierzchni stołu znajdują się otwarte gniazda, wykonane jako wgłębienie. Gniazda rozmieszczone są w jednakowych odległościach od osi obrotu stołu i rozstawiona równomiernie na obwodzie. Ona gniazd, stanowiące powierzchnię bazową, usytuowana są na j ednakowym poziomie. Głębokość gniazd j es t mniejsze od wysokości szlifowanych przedm iotów, natom iast kształt gniazd jest odpowiedni do kształtu przedm iotów. W dnach gniazd wykonane są przelotowe kanały, która usytuowane są centralnie w osi gniazd i przechodzą pionowo na wskroś przez płytę albo pierścień stołu, łą cząc jego dolną powierzchnię z dnami gniazd. Kanały te służą do wydmuchiwania obrobionych elem entów. Stół według wynalazku na na swojej górnej powierzchni centrycznie osadzony zewnętrzny pierścień, a jego górna powierzchnia znajduje się nieco niżej nad powierzchnię płyty stołu, niż wysokość obrabianych przedm iotów. Na wewnętrznej powierzchni tego pierścienia znajduję się kształtowa wcięcia, odpowiednie do kształtu obrabianych przedmiotów. Ponadto na górnej powierzchni płyty znajduje się kołowy występ o wysokości mn iejszej niż obrabiana przedmioty i o średnicy mniejszej od wewnętrznej średnicy zewnętrznego pierścienia. W y miana zewnętrznego pierścienia u mo ż l iw ia przystosowanie szlifierki do obróbki przedm iotów o innej wielkości, kształcie oraz wysokości. Jedno z rozwiązań stołu według w y n a l azku przewidziane jest do obróbki przedmiotów o małej wysokości. Stół taki na zewnętrzny pierścień, który zaopatrzony jest od góry w zewnętrzny kołnierz o grubości mniejszej niż wysokość obrabianych przedmiotów, przy czym kształtowe wcięcia znajdują się na wewnętrznej powierzchni tego kołnierza. Zewnętrzny pierścień centrowany jest we wgłębieniu stołu, nad powierzchnię którego wystaje tylko kołnierz tego pierścienie. Inne rozwiązan ie stołu ma zewnętrzny pierścień, który składa się z segmentów, będących wycinkami tego pierścienie. Rozwiązanie takie jest korzystne wtedy, gdy zewnętrzny pierścień na duże wymiary i małą sztywność. Następna korzystna cecha według wynalazku poleca na tym, że wspomniany wcześniej kołowy występ na postać pierścienia osadzonego w płycie stołu, przy czym pierścień ten składa się z segmentów, przez co bardziej technologiczne staje s ię wykonanie takiego pierścienia o dużych wymia rach. Dalsze korzystne rozwiązania stołu polega na tym, ze dno każdego gniazda stanowią górne powierzchnie walcowych wkładek, osadzonych w cylindrycznych wgłębieniach płyty stołu. Wkładki wykonane są z twardego i trudnościeralnego materiału, co ma na celu utrzymanie dużej dokładności obróbki. Przed zamontowaniem zewnętrznego pierścienia górne powierzchnie wkładek, osadzonych we wgłębieniach, szlifuje się na obrabiarce, w celu uzyskania dokładnej i jednakowej powierzchni bazowej. Rozwiązanie takie umożliwia również wymianę wkładek na skutek ich zużycia lub w celu przezbrojenia obrabiarki do obróbki przedmiotów o innych wymiarach. Wymiana wkładek może wiązać się z jednoczesną wymianą zewnętrznego pierścienia. W korzystnym rozwiązaniu, wzdłuż każdej cylindrycznej wkładki znajduje się kanał, połą czony ze ź ródłem sprężonego płynu. Ka n a ł ten służy do usuwania obrobionego przedmiotu z gniazda, przy pomocy sprężonego płynu. Jeszcze inne rozwiąz a n ie stołu, przewidziane do obróbki przedm iotów o małej wysokości, na zewnętrzny pierścień zaopatrzony od góry w wewnętrzny kołnierz o grubości więk-

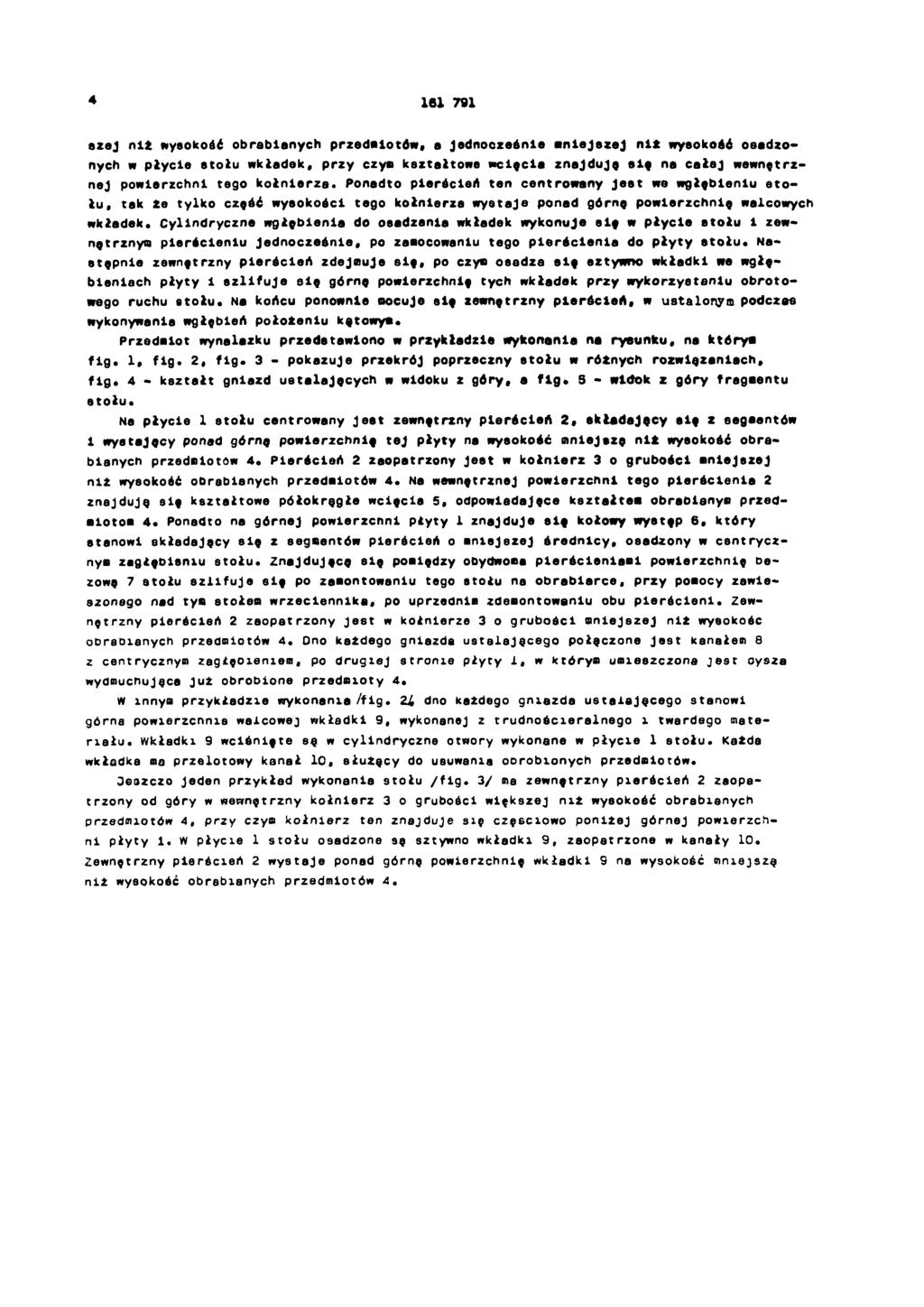

4 szej n iż wysokość obrabianych przedmiotów, a jednocześnie m niejszej niż wysokość osadzonych w płycie stołu wkładek, przy czym kształtowo wcięcia znajdują się na całej wewnętrznej powierzchni tego kołnierza. Ponadto pierścień ten centrowany jest we wgłębieniu s tołu, tak że tylko część wysokości tego kołnierza wystaje ponad górną powierzchnię walcowych wkładek. Cylindryczne wgłębienia do osadzania wkładek wykonuje elf w płycie stołu i zewnętrznym p ierścieniu jednocześnie, po zamocowaniu tego pierścienia do płyty stołu. Następnie zewnętrzny pierścień zdejmuje się, po czym osadza się sztywno wkładki we wgłęb ieniach płyty i szlifuje się górną powierzchnię tych wkładek przy wykorzystaniu obrotowego ruchu stołu. Na końcu ponownie mocuje się zewnętrzny pierścień, w ustalonym podczas wykonywania wgłębień położ e n iu ką towym. Przedmiot wynalazku przedstawiono w przykładzie wykonania na rysunku, na którym fig. 1, fig. 2, fig. 3 - pokazuje przekrój poprzeczny stołu w różnych rozwiązaniach, fig. 4 - kształt gniazd ustalających w widoku z góry, a fig. 5 - widok z góry fragmentu stołu. Na płycie 1 stołu centrowany jest zewnętrzny pierścień 2, składają cy się z segmentów i wys tający ponad górną powierzchnię tej płyty na wysokość mniejszą n iż wysokość obrabianych przedmiotów 4. Pierścień 2 zaopatrzony jest w kołnierz 3 o grubości mniejszej niż wysokość obrabianych przedmiotów 4. Na wewnętrznej p o w ierzch n i tego pierścienia 2 znajdują się kształtowe półokrągłe wcięcia 5, odpowiadające kształtem obrabianym przedmiotom 4. Ponadto na górnej powierzchn i płyty 1 znajduje się kołowy występ 6, który stanowi składający się z segmentów pierścień o mniejszej średnicy, osadzony w centrycznym zagłębieniu stołu. Znajdującą się pomiędzy obydwoma pierścieniami powierzchnię bezową 7 stołu szlifuje się po zamontowaniu tego stołu na obrabiarce, przy pomocy zawieszonego nad tym stołem w r z e c iennika, po uprzednia zdemontowaniu obu pierścieni. Zewnętrzny pierścień 2 zaopatrzony jest w kołnierze 3 o grubości mniejszej niż wysokość obrabianych przedmiotów 4. Ono każdego gniazda ustalającego połączone jest kanałem 8 z centrycznym zagłęb ieniem, po drugiej stronie płyty 1, w którym umieszczona jest dysza wydmuchująca już obrobione przedmioty 4. W innym przykładzie wykonania /fig. 2/, dno każdego gniazda ustalają cego stanowi górna powierzchnia walcowej wkładki 9, wykonanej z trudnościeralnego i twardego materiału. Wkładki 9 wciśnięte są w cylindryczne otwory wykonana w płycie 1 stołu. Każda wkładka ma przelotowy kanał 10, służący do usuwania ob robionych przedmiotów. Je szcze jeden przykład wykonania stołu /fig. 3/ ma zewnętrzny pierścień 2 zaopatrzony od góry w wewnętrzny kołnierz 3 o grubości większej niż wysokość obrabianych przedmiotów 4, przy czym kołnierz ten znajduje się częściowo poniżej górnej powierzchni płyty 1. W płycie 1 stołu osadzone są sztywno wkładki 9, zaopatrzone w kanały 10. Zewnętrzny pierścień 2 wystaje ponad górną powierzchnię wkładki 9 na wysokość mniejszą niż wysokość obrabianych przedmiotów 4.

5 Fig.4 Fig. 5

6 Fig. 1 Fig. 2 Fig. 3 Zakład Wydawnictw UP RP. Nakład 90 egz. Cena zł
