1 Wzmacniacz 70MHz na RD16HHF1 opracowanie ver r. opr. Piotrek SP2DMB Najlepszym rozwiązaniem według mnie, jest budowa wzmacniacza w oparciu o tranzystory Mitsubishi typu FET. Wykonany przeze mnie wzmacniacz kilka lat temu oddawał moc 5W w zakresie 1,8-144MHz!!! Polecam opis niemieckiego krótkofalowca DL2EWN - dostępny w internecie. Na razie próby wykonane były na RD16HHF1. Bez problemu, przy wysterowaniu z transwertera TH70 i TS70 (ok. 150mW) otrzymałem 5W outputu. Schematów jest mnóstwo, ale trzeba było zaadoptować do naszych celów. Zrezygnowałem z transformatora w drenie oraz by ułatwić i przy okazji wyfiltrować sygnał 70MHz. Układ jest prosty i nie różni się od typowych konstrukcji, dlatego nie będę go szerzej omawiał. Korzystałem z danych zamieszczonych w katalogu RD16HHF1.

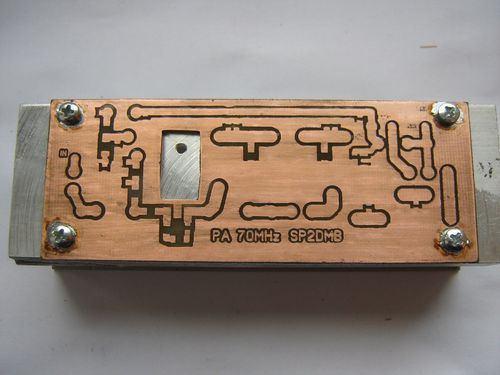

2 Zmiany w tej wersji dotyczą przede wszystkim ilości zwoi cewek oraz czym są nawijane. Dążyłem do uproszczenia. Dlatego wszystkie cewki są nawijane drutem miedzianym w emalii o średnicy 1mm na średnicy 6,5mm. Układ wzmacniacza w bardzo prosty sposób można zaadoptować do pasm KF. W tym celu należy zrezygnować z C17, C22 i L8. Elementy te zastąpi kondensator 100nF w miejsce L8. Będzie to wejście do PA. Ponadto nie należy montować: L9, C18, C19, L4, C13, L5, C14, L6. Cewkę L7 należy zastąpić transformatorem szerokopasmowym 1:4 na dwóch rdzeniach BN Pozostałe elementy bez zmian. Prąd spoczynkowy dobieramy na poziomie ok mA, co odpowiada napięciu ok. 4,2-4,3V (czasem jest mniej). Dokładniejszy dobór można dokonać podczas prób na SSB. Kondensator C3 oraz dioda D3 są opcjonalne. Można eksperymentować z tranzystorami bipolarnymi typu 2SC1969 itp. (uwaga na wyprowadzenia!). Dioda D3 musi być w kontakcie termicznym z obudową tranzystora w celu uzyskania lepszej liniowości wraz ze zmianami temperatury tranzystora. Płytka jest jednostronna i przykręcona do radiatora. Pod śrubkę mocującą tranzystor mocy należy podłożyć oczko i przylutować je do masy. A sam tranzystor posmarować pastą przewodzącą ciepło. Do łatwiejszego lutowania połączeń, wykorzystano goldpiny, powszechnie stosowane na płytach głównych komputerów. Poniższy opis ułatwi montaż i uruchomienie. Zdjęcia są wykonane w oparciu o samodzielnie wykonaną płytkę prototypową. Pierwszą rzeczą jaką musimy zrobić, to wycięcie otworu pod tranzystor mocy. Następnie trasujemy i wykonujemy gwintowane otwory M3 w celu zamocowania płytki do radiatora oraz samego tranzystora.

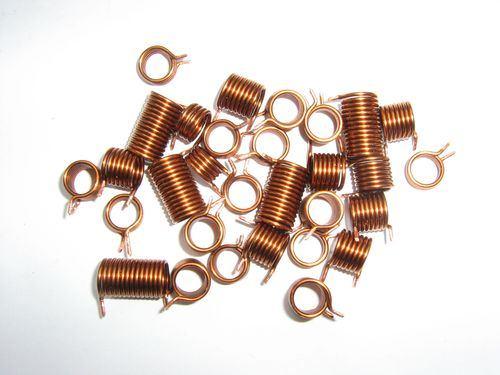

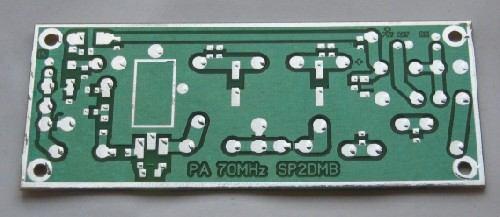

3 Do tak przygotowanej płytki lutujemy kondensatory, rezystory,diodę, dwa małe dławiki i PR-ek. Następnie nawijamy cewki i dławiki powietrzne z drutu miedzianego CuEm 1mm, na średnicy 6,5mm. Montujemy LPF 70MHz. I jeśli mamy przyrządy, dokonujemy pomiaru filtra.

4 NWT500 podczas pomiaru: A to wyniki: Kilkukrotne wykonanie tego filtra, potwierdziło powtarzalność wykonania. Montujemy cewki i dławiki i pozostałe elementy. Na koniec mocujemy tranzystor mocy. Należy posmarować go od spodu pastą przewodzącą ciepło.

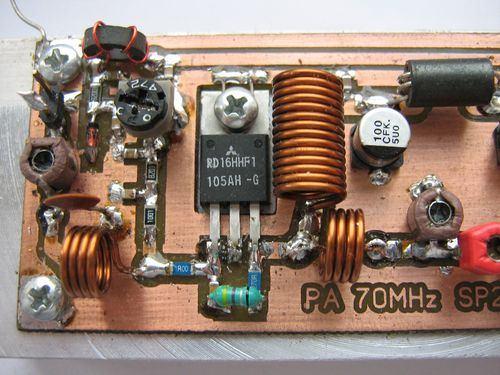

5 Dodatkowo lutujemy do masy oczko, pod wkręt mocujący tranzystor. Całość po montażu wygląda tak:

6 Po montażu ustawiamy PR-ek 5k (4,7K) na 0V, czyli suwak na masie. Podłączamy sztuczne obciążenie do wyjścia. Łączymy PA z transwerterem TH70 lub TS70 i naszym TRX-em.

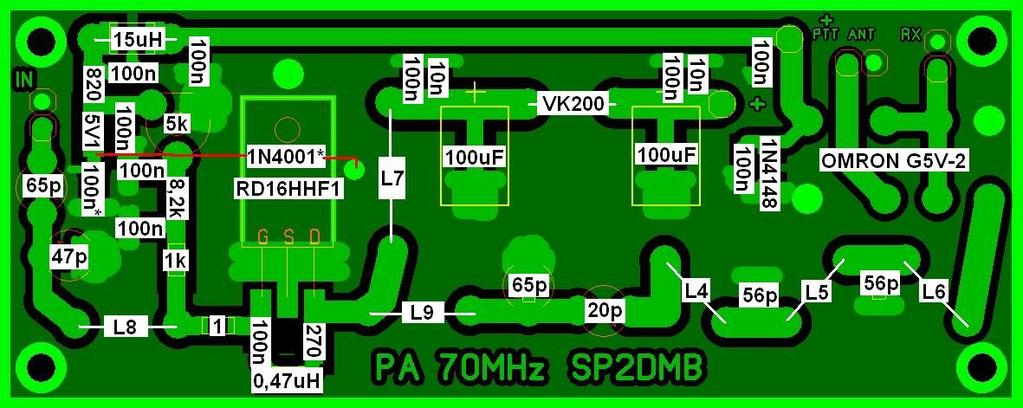

7 Pamiętaj o zmniejszeniu mocy w transceiwerze do 5W!!! Podłączamy napięcie 13,8V do PA poprzez miernik prądu. Naciskamy PTT. Ustawiamy PR-kiem prąd rzędu 170mA na początek. Jeśli mamy korespondenta, możemy sprawdzić jakość modulacji SSB. Prąd spoczynkowy nie powinien przekroczyć 200mA a napięcie na bramce 4,2V. PA wraz z transwerterami TH70 i TS70 oddaje moc 5W out. Niemniej z transwerterem TS70 moc ta jest trochę większa. Przy optymalnym ustawieniu stopnia końcowego (TS70) na BFG591, możliwe jest uzyskanie mocy do 10W out. Można eksperymentować w wersji TH70, zamieniając BFR96s na w/w tranzystor lub BFG35. Pamiętać należy o dodatkowym rezystorze 10om (lub mniejszym) w emiterze (BFG591 ma dwa emitery). A zbyt duże wydzielane ciepło odprowadzić blaszką miedzianą. I jeszcze jedna ważna uwaga. Zastosowane trymery, szczególnie C19 (czerwony) działąją dobrze do 5W. Przy wyższej mocy C19 zaczyna się grzać, dlatego należy po zestrojeniu zastąpić go kondensatorem stałym lub większym trymerem foliowym albo powietrznym!!! Poniżej schemat montażowy wzmacniacza: Życzę powodzenia w montażu i uruchomieniu się na nowym paśmie 70MHz!!! Jeśli Masz pytania pisz! sp2dmb@gmail.com 73 Piotrek SP2DMB
