Analizatory widma firmy Aeroflex Analizator widma 2399A od 9 khz do 3 GHz

Transkrypt

1 Analizator widma o bardzo dobrych parametrach, z przyjaznym interfejsem użytkownika, upraszczający wiele skomplikowanych pomiarów Zakres częstotliwości z pełną syntezą od 9 khz do 3 GHz Lekka, przenośna i wytrzymała konstrukcja, przy wadze 9.4 Kg Wyświetlacz kolorowy TFT Rozbudowane funkcje markera Szeroki zakres sygnałów wejściowych od +30 dbm do -110 dbm Opcjonalny generator śledzący z pełnym zakresem Pomiary pół-automatyczne Niskie szumy tła Stacja dyskietek FDD Przyjazny dla użytkownika Interfejs, zmniejsza ryzyko błędu operatora Funkcja automatycznego strojenia GPIB jako standard Demodulacja AM/FM Przyrząd wart swej ceny 2399 jest najnowszym z serii analizatorów widma Aeroflex, który cechuje się wspaniałymi parametrami, przy wyjątkowo niskiej cenie częstotliwości Oscylator lokalny w 2399, oparty na syntezie, daje dokładne pomiary częstotliwości z rozdzielczością 1 Hz. Wyświetlacz kolorowy Kolorowy wyświetlacz LCD, typu TFT, 6.4 cala, zastosowany w 2399 daje czysty jasny obraz o wielkości 640 x 480 pikseli, widoczny nawet przy bardzo jasnym oświetleniu zewnętrznym. Rozbudowany system markerów Tabela markerów System markerów umożliwia jednoczesne wyświetlanie na ekranie do 9 markerów. Tabela markerów pokazuje częstotliwość i poziom każdego wybranego markera, umożliwiając jednoczesną analizę wielu sygnałów. Oprócz markerów normalnych, 2399 posiada markery: Delta, Peak Search, Peak Track, 1/Delta, Marker Track, Marker to Center i Marker to Reference. Funkcja limitów Funkcja limitów umożliwia ustawianie na ekranie 2399, górnej i/lub dolnej granicy. Jeśli wyświetlany sygnał przekroczy którąś z granic, to na ekranie pojawi się komunikat informujący, która granica została przekroczona i ile razy się to zdarzyło Przyrząd przenośny Przy wadze jedynie 9.4 kg, 2399 jest jednym z najlżejszych analizatorów widma na rynku. Naprawdę przenośny przyrząd!. Meratronik S.A. 1

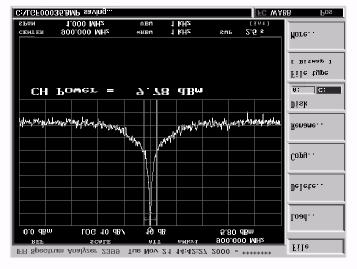

2 50 omowe wejście 2399 akceptuje sygnały w zakresie od +30 dbm do -110 dbm, przy zabezpieczeniu napięciowym ±50 VDC. Pomiary półautomatyczne Interfejs użytkownika 2399 został opracowany dla uproszczenia wielu pomiarów, wymaganych w nowoczesnych, złożonych systemach komunikacji. Obejmują one: moc w kanale sąsiednim, X db w dół, zajmowane pasmo, moc kanału, zniekształcenia harmoniczne. Strojenie Użycie tej funkcji umożliwia szybkie znalezienie nieznanego sygnału i wyświetlenie go na ekranie wyszuka w całym zakresie częstotliwości sygnał o najwyższym poziomie, zapamięta go i wyświetli na środku ekranu. W celu zoptymalizowania wyświetlania sygnału zostaną automatycznie ustawione pasmo oraz rozdzielczość częstotliwości. Moc w kanale przyległym Czystość widmowa Szum fazowy 2399 wynosi -90 dbc, przy ostępie 10 khz, co pozwala na użycie przyrządu dla oceny czystości widmowej i parametrów szumów w systemach i podsystemach. Demodulacja sygnału Demodulacja sygnałów AM i FM umożliwia pełne testowanie szerokiego zakresu systemów komunikacyjnych. Sygnał zdemodulowany może być oglądany na ekranie. Jest on również dostępny we wbudowanym głośniku oraz w słuchawkach, poprzez złącze na płycie czołowej. Za pomocą markerów, może być zmierzona szczytowa dewiacja FM oraz głębokość modulacji AM. Pamięć 2399 może zapisać w pamięci wewnętrznej do 1000 przebiegów i do 2000 stanów pracy. Jako pamięć masowa służy napęd dyskietek FFD 3,5 cala. Interfejsy Standartowo zainstalowane są interfejsy IEEE 488-2, RS-232 oraz interfejs drukarki (PCL5), które umożliwiają integracje w automatycznych systemach pomiarowych oraz uzyskiwanie wydruków ekranów. XdB w dół Zajmowane pasmo Analizator 2399 zaprojektowano pod kątem przyszłej rozbudowy. System operacyjny oraz system pamięci umożliwiają rozszerzenie funkcjonalności. Moc w kanale Meratronik S.A. 2

3 Opcja programowa DTF dostarczana jest wraz z wbudowaną bazą danych linii transmisyjnych, zawierającą charakterystyki najbardziej popularnych kabli koncentrycznych. Eliminuje to potrzebę odwoływania się do arkuszy danych producentów przy konfigurowaniu 2399A do trybu pracy DTF. SPECYFIKACJE CZĘSTOTLIWOŚĆ Zniekształcenia harmoniczne OPCJA OPROGRAMOWANIA ODLEGŁOŚĆ DO USZKODZENIA Analizator widma 2399A jest szeroko stosowany przez inżynierów pracujących w terenie do monitoringu widma na wyjściu nadajników telefonii komórkowej. Nowa opcja Distance do Fault (DTF) odległość do uszkodzenia umożliwia pomiar VSWR kabli antenowych RF i, w przypadku przekroczenia limitu testu, wykonuje pomiar DTF (TDR) dla zidentyfikowania uszkodzonej części systemu antenowego RF. Praktyka pokazuje, że jedną z najczęstszych przyczyn degradacji lub uszkodzenia systemów komunikacyjnych RF stanowi linia transmisyjna ze stacji bazowej nadajnika-odbiornika do anteny. TESTOWANIE LINII TRANSMISYJNEJ Przy instalacji nowej stacji telefonii komórkowej, najważniejszym pomiarem sprawdzającym jakość instalacji jest pomiar VSWR (strat odbiciowych) kabla antenowego, zakończonego systemem antenowym. Zła instalacja spowoduje niedopuszczalne starty odbiciowe (VSWR), obniżające jakość systemu. Nawet system spełniający z zapasem parametry (po zainstalowaniu) może z czasem ulec degradacji wskutek warunków pogodowych, korozji lub przypadkowego uszkodzenia SZYBKA LOKALIZACJA USZKODZENIA (DTF) Opcja DTF analizatora widma IFR 2399A została wprowadzona dla umożliwienia użytkownikom dokonywanie rutynowych i szybkich pomiarów strat odbiciowych VSWR. Przełączenie na tryb DTF zawęża obszar występowania błędu, umożliwiając przeprowadzenie działania korygującego. Zakres strojenia 9 khz do 3 GHz 1Hz Szerokość zakresu przestrajania częstotliwości (span) 100 Hz/dz do 300 MHz/dz w krokach 1, 2, 5 (wybór automatyczny) span zero i span pełny (9 khz do 3 GHz.) Ręczny wybór: Start, Stop i Span Span ±3% wskazywanej szerokości span odczytu ±( dokładność span + dokładność częstotliwości wzorcowej + 50% RBW) Stabilność Szczątkowa FM <100 Hz p-p przy 1 khz RBW, 1 khz VBW, (p-p w 20 ms) Wstęgi boczne szumów -90 dbc/hz przy offsecie 10 khz mierzone przy 2.9 GHz -98 dbc/hz przy offsecie 100 khz mierzone przy 2.9 GHz CZĘSTOŚCIOMIERZ 1 Hz, 10 Hz, 100 Hz, 1 khz ±( błąd częstotliwości odniesienia + dokładność odczytu częstotliwości + rozdzielczość częstościomierza ±1 liczba) Czułość <-70 dbm od 50 khz do 3 GHz Odległość do uszkodzenia Uproszczona jest identyfikacja uszkodzonego elementu w systemie oraz naprawa, co zmniejsza czas przestoju. 2399A mierzy DTF w czasie rzeczywistym, dzięki czemu można nawet identyfikować błędy nieciągłe. FUNKCJE WBUDOWANE AMPLITUDA Zakres pomiaru +30 dbm do -110 dbm DANL Amp wyj (typ) Amp wej (typ) 50 khz do 100 khz -95 dbm amp wyj, -105 dbm -117 dbm 100 khz do 3 GHz amp wyj -105 dbm, -115 dbm -127 dbm 300 Hz RBW, 10 Hz VBW 1 db punkt kompresji -10 dbm minimum 100 khz do 3 GHz przy tłumieniu 0 db Wyświetlany zakres 100 db w skali log 10 db/dz 50 db w skali log 5 db/dz 20 db w skali log 2 db/dz 10 db w skali log 1 db/dz 10 działek przy liniowej skali amplitudy Meratronik S.A. 3

4 Jednostki amplitudy Tryb skali Log dbm i dbmv Tryb skali liniowej V (µv, mv, etc.) lub dbv (tylko dbmv) Tryb quasi-szczytowy dbµv, dbmv lub dbm Liniowość wyświetlania 5 i 10 db/dz, ±0.15 db/db, ±1.5 db na 10 działkach 1 i 2 db/dz, ±0.5 db na 10 działkach Liniowa, ±10 % poziomu odniesienia na 10 działkach Odpowiedź częstotliwościowa ±1.5 db od 10 MHz do 3 GHz i ±2 db od 9 khz do 10 MHz przy tłumieniu RF 10 db TŁUMIK Zakres 0 db do 50 db w wybieranych ręcznie krokach 10 db lub automatyczny przy sprzężeniu do poziomu odniesienia ±0.5 db/krok do 1.5 db maksimum POZIOM ODNIESIENIA Zakres -110 dbm do +30 dbm z filtrem 1 khz przy użyciu skali 1 db/dz ±1.5 db (50 khz do 3 GHz) kroki 0.1 db Sygnały pasożytnicze szczątkowe -85 dbm (wejście zakończone, tłumienie 0 db) Zniekształcenia harmoniczne -60 dbc (wejście -40 dbm przy tłumieniu 0 db) Intermodulacja -60 dbc (100 MHz do 2.9 GHz przy wejściu -30 dbm) Pozostałe sygnały pasożytnicze -60 dbc (10 MHz do 2.9 GHz przy -30 dbm) FILTRY PASMOWE Wybór 300 Hz, 1 khz, 3 khz, 10 khz, 30 khz, 100 khz, 300 khz, 1 MHz, 3 MHz + 10 Hz, 30 Hz, 100 Hz (opcja 05) ±20% Selektywność 60 db/3 db stosunek <15:1 z wyjątkiem filtru 3 MHz 50 db/3 db stosunek <15:1 60 db/6 db stosunek <12:1 for 9 khz i filtrów Quasi-szczytowych 120 khz Błąd przełączania ±1.0 db Wybór video 10 Hz do 1 MHz w sekwencji plus pełne BW PRZEMIATANIE Szybkość (pełny ekran) 50 ms do 1000 s w sekwencji1-2-5, 25 µs do 20 s w Zero Span przemiatania 20% dla <100 ms, 10% dla pozostałych szybkości Źródło triggera Zewnętrzny, Sieć, Video, wolnobieżny Tryby triggera Ciągły, jednorazowy Poziom triggera Trigger wewnętrzny: regulacja na 10 działkach Trigger zewnętrzny (płyta tylna): poziom TTL Opóźnienie triggera ±czas jednego przemiatania WYŚWIETLANIE Typ LCD kolor, TFT, 6.4 cala. 640 H x 480 V aktywny obszar wyświetlania MARKERY Liczba Do 9 kolorowych markerów z 9 markerami Delta Tryby Normal, Delta, Peak Search, Peak Track, 1/Delta, Marker Track, Marker to Center, Marker to Reference, All Markers do peak Marker Marker śledzący Marker środka Marker odniesienia Marker szczytu PAMIĘĆ Zapamiętywanie przebiegów Do 1,000 przebiegów w pamięci wewnętrznej Zapamiętywanie ustawień Do 2,000 stanów pracy w pamięci wewnętrznej Pamięć zewnętrzna Napęd FDD 3.5 dla pamięci masowej Wyświetlanie przebiegów 2 maks. WEJŚCIA Wejście RF Złącze typu "N" 50 Ohm, żeńskie VSWR na wejściu <1.5:1 od 150 khz do 3 GHz przy tłumieniu 10 db Meratronik S.A. 4

5 Maksymalny sygnał wejściowy +30 dbm przy tłumieniu 30 db, 50 Vdc Emisja LO -70 dbm przy tłumieniu 10 db WYJŚCIA Wyjście IF Nominalnie10.7 MHz Wyjście Video Wyjście VGA 0 do 5 Vdc, Sterowniki drukarek Drukarka równoległa kompatybilna z PCL5 poprzez standardowe złącze 25-pin żeńskie D-Sub Zasilanie sondy +15 V, -12 V i masa WZORZEC CZĘSTOTLIWOŚCI (NORMALNA STABILNOŚC - PATRZ RÓWNIEŻ 003) Częstotliwość 10 MHz Poziom wyjściowy +5 dbm nominalny Stabilność temperaturowa ±2 ppm Starzenie ±1 ppm/rok Złącze BNC żeńskie Wejście zewnętrzne -5 dbm do +15 dbm interfejsy GPIB Zgodny z IEEE , Rozkazy SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, C0, LE0, TE0 RS-232C Pełny dupleks Szybkość bitowa 110 bps, 300 bps, 600 bps, 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19.2 kbps, 38.4 kbps, 57.6 kbps, kbps Parzystość Parzystość, nieparzystość lub brak Długość danych Wybór 7 lub 8 bitów Bity stopu 1 lub 2 bity Protokół Brak, Xon-Xoff, RTS-CTS, DTR-DSR WARUNKI ŚRODOWISKOWE Eksploatacja 0 do 40 C Magazynowanie -20 do+70 C Temperatura i wilgotność Spełnia MIL-T-28800E dla przyrządów typu 2, klasy 5, bez kondensacji (85 % eksploatacja, 90 % magazynowanie) Wibracje / udary Spełnia MIL-T-28800E dla typu 2, klasy 5 Wysokość Eksploatacyjna do 3,000 m (19,842 ft.), nie eksploatacyjnado 12,200 m (40,026 ft.) BEZPIECZEŃSTWO WYROBU Spełnia EN , dla przyrządów przenośnych klasy 1, przeznaczony do stosowania w środowisku o stopniu zanieczyszczenia 2. Przyrząd może być zasilany z sieci kategorii II. KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA Spełnia limity określone w następujących normach: EN 55011: klasa A i EN PARAMETRY OGÓLNE Wymiary Szer. 350 mm (13.78 in.),wys. 185 mm (7.28 in.), głębokość 381 mm (15 in.) wraz z rączkami Waga 9.4 kg (20.7 Ibs.) Czas wygrzewania 15 minut dla osiągnięcia specyfikowanej dokładność ZASILANIE Napięcie 100 do 240 Vac ±10% Częstotliwość 50 do 60 Hz Moc 90 W max. bez opcji OPCJE SPRZETOWE GENERATOR ŚLEDZĄCY Zakres częstotliwości 100 khz do 3 GHz Poziom wyjściowy 0 do -70 dbm Meratronik S.A. 5

6 poziomu wyjściowego 0.1 db step poziomu bezwzględna ±1.0 db przy 0 db Płaskość częstotliwości 2.0 db przy -10 dbm Czystość sygnału Harmoniczne Nieharmoniczne Podharmoniczne Przesłuch -90 dbm -15 dbc -25 dbc -25 dbc WYSOKOSTABILNA PODSTAWA CZASU (OPTCJA 03) Stabilność temperaturowa ± 0.2 ppm Starzenie ±0.1 ppm/ rok. DETEKTOR QUASI-SZCZYTOWY (OPCJA 04) Detektor quasi-szczytowy i filtry EMC RBW Zakres częstotliwości 9 khz Zakres B 120 khz zakres C 150 khz do 30 MHz 30 MHz do 1 GHz Czas ładowania (ms) 1 ±20% 1 ±20% Czas rozład. (ms) 160 ±20% 550 ±20% Czas wyświetlania (ms) 160 ±20% 100 ±20% ROZDZIELCZOŚĆ CYFROWYCH FILTRÓW PASMOWYCH (OPCJA 05) Zakresy 100 Hz, 30 Hz, 10 Hz zakresu ±20% Selektywność (-60 db/-3 db) <5:1 Maksymalny span 1MHz Czasy przemiatania dla span 10 khz RBW 100 Hz <0.9 sek. 30 Hz <3 sek 10 Hz <4.5 sek Wyświetlane średnie poziomy szumu (DANL) pomiędzy 1 MHz i 2.4 GHz zmniejszone typowo o 5 db względem wartości dla filtra pasmowego 300 Hz. Jednostki Metry lub stopy Minimalna rozdzielczość Dla dwóch jednakowych nieciągłości amplitudy przy maksymalnym span: x Vr cm Gdzie Vr jest względnym współczynnikiem szybkości dla kabla. Maksymalna szybkość uaktualniania pomiarów 20 ms dla 500 punktów Zakres dynamiki >60dB odległości 0.78 m dla jednego uszkodzenia Baza danych linii transmisyjnej Dane popularnych kabli - w standardzie Pomiar VSWR lub tłumienności odbiciowej Kalibracja Zwarcie lub rozwarcie Liniowość Taka jak analizatora widma: <0.15 db/db, <1.5 db na 10 działkach Liniowość + kierunkowość + niedopasowanie portu testującego Dla mostka 59999/170 przy częstotliwości >50 MHz: < ρ2 + liniowość Gdzie ρ jest współczynnikiem odbicia testowanego systemu. OPCJE PROGRAMOWE OPCJA 111 ODLEGŁOŚĆ DO USZKODZENIA (DTP) ODLEGŁOŚĆ DO USZKODZENIA Pomiar DTF Zakres pomiaru Do 99 km (324,720 ft.) zależnie od tłumienności kabla Meratronik S.A. 6

7 OPCJE OPOMIAROWE Użytkownik może wybrać akcesoria dla wymaganego reżymu testu. Aby działała opcja DTF opcja, 2399A musi być wyposażony w opcjonalny generator śledzący (2399A/1) i oprogramowanie DTF, opcja 011. Konfiguracje sprzętowe 1. Tylko VSWR (tłumienność odbiciowa) Zawiera: Mostek RF (5 MHz do 3 GHz) 59999/170 Kabel RF, 0.5 m [typ N (męski) na typ N (męski)] 54351/022 Adapter typ N (męski) na typ N (męski) 54311/ Tylko DTF Zawiera: Dzielnik mocy (typ N) 54311/187 Kabel RF, 0.5 m [typ N (męski) na typ N (męski)] 54351/022 Obciążenie kalibracji (50 Ohm) 54421/ VSWR (tłumienność odbiciowa) i DTF Zawiera: Mostek RF (5 MHz do 3 GHz) 59999/170 Kabel RF, 0.5 m [typ N (męski) na typ N (męski)] 54351/022 Adapter typ N (męski) na typ N (męski) 54311/175 Dzielnik mocy (typ N) 54311/187 Obciążenie kalibracji (50 Ohm) 54421/023 OPCJA 12 EDYCJA ETYKIETY MARKERA Opcja programowa umożliwiająca użytkownikowi zmianę etykiety markera z normalnego formatu numerycznego na zdefiniowany przez użytkownika 4-cyfrowy format numeryczny WERSJE OPCJE I AKCESORIA Wersje 2399A/0 9 khz do 3 GHz podstawowy analizator widma 2399A/1 2399A/0 z generatorem śledzącym Opcje 3 Wysokostabilna podstawa czasu 4 Detektory quasi-szczytowe i filtry 5 Cyfrowe filtry pasmowe 11 Odległość do uszkodzenia (DTF) - oprogramowanie 12 Oprogramowanie edycji etykiety markera 13 Oprogramowanie EMC Akcesoria dostarczone Pokrywa przednia Instrukcja obsługi Instrukcja programowania Kabel zasilania AC Kabel RS-232 Bezpieczniki 2 x 250 V, 3.15 A Miękka torba transportowa Akcesoria opcjonalne Instrukcja serwisowa AC2621 zestaw do montażu w stojaku 59999/170 Mostek tłumienności odbic. 5 MHz do 3 GHz, typ N (ż) OPCJA EEMC AC4250 BNC 50 Ω N na 75 Ω Opcja programowa, która musi być użyta wraz z opcją 04, daje użytkownikowi pewne funkcje wymagane dla wstępnego testowania EMC.. Funkcje obejmują: Wprowadzanie współczynników korekcji dla : Testu anteny Dodawanie linii limitów Wybór skal częstotliwości Log lub Liniowej Tłumienności kabla Półautomatyczna praca funkcji quasi-szczytowych Charakterystyk transduktora AC5008 Blok DC typ N AC8700 Antena UHF Miękka torba transportowa Meratronik S.A. 7
