1 Seria 3500A Przenośny tester radiokomunikacyjny 1 GHz Przenośny - waga 3,9 kg 5 godzin pracy na baterii 2 MHz - 1 GHz Wzmocniona konstrukcja - spełnia normę MIL PRF 28800F Class II temperatury pracy - 20 to +55 C Wbudowany generator i odbiornik do 1 GHz Pomiary nadajnika AM/FM : Moc Błąd częstotliwości Głębokość modulacji AM Dewiacja FM Wskaźnik poziomu sygnału odbieranego RSSI (ang. Received Signal Strength Indicator) Pomiary odbiornika AM/FM : Zniekształcenia SINAD / czułość Pomiary WFS i lokalizacja uszkodzeń w kablu i antenie (VSWR i DTF - Distance to Fault) Tester zdefiniowany softwerowo - możliwość aktualizacji Pomiary jakości mowy przy pracy w połączeniu z mikrofonem (over the air "Talk Test") NOWOŚĆ!! wbudowany analizator widma (opcja) i oscyloskop (opcja) Aeroflex serii 3500 to nowoczesny tester radiokomunikacyjny z najnowszymi rozwiązaniami w zakresie przenośności, żywotności baterii i wydajności. Powstanie modelu 3500 to efekt wieloletnich doświadczeń firmy Aeroflex w rozwoju przenośnych testerów radiokomunikacyjnych. Model 3500 jest umożliwia pomiar dużych mocy (bezpośredni pomiar mocy 20 W, do 200 W z opcją zewnętrznego tłumika), jak również do znajdywania uszkodzeń w traktach antenowych, antenach, wzmacniaczach napięcia i połączeniach między aparaturą radiową. Zaprojektowany, aby zaspokajać potrzeby prowadzonych testów aparatury radiokomunikacyjnej zamontowanej na pokładzie samochodu lub statku powietrznego. Zapewnia szybkie i wiarygodne pomiary parametrów nadajników i odbiorników. Z dodatkową zdolnością do wykonywania szybkich pomiarów anten i kabli, model 3500 dostarcza najbardziej kompletne rozwiązanie umożliwiające szybkie wyeliminowanie problemów i oszacowanie wyników pomiarów radiowych. Model 3500 został zaprojektowany w celu znacznego zmniejszenia ilości błędnie raportowanych uszkodzeń nadajników radiowych.

2 Przenośny i odpor ny Tester radiokomunikacyjny 3500 jest przenośny i waży 3.9 kg łącznie z baterią. Posiada solidną wodoodporną aluminiową obudowę, pracuje w zakresie temperatur od - 20 do +55 C. Dzięki wzmocnionej konstrukcji umożliwia pracę szerokim zakresie parametrów wilgotności, wysokości, wstrząsów i drgań. Bateria zapewnia 5 godzin bezustannej pracy urządzenia i może być naładowana w ciągu zaledwie 4 godzin. Dodatkowo model 3500 i opcjonalne akcesoria mogą być przechowywane w specjalnie do tego przeznaczonej walizce. W opcji Bench Top Mode, użytkownik ma możliwość ustawienia modelu 3500 odpowiednio do wykonywanego testu. Użytkownik może wybrać spośród: testów odbiornika, nadajnika lub Duplex Test Driveby szybka identyfikacja uszkodzenia 3500 może efektywnie i z łatwością odnaleźć defekt radia. Nie ma potrzeby podłączania do radia podczas testu, po prostu podłącz załączoną antenę, nastaw radio i dokonaj pomiaru parametrów radiowych w powietrzu. Standardowo do testera załączony jest mikrotelefon do sprawdzania jakości sygnału nadajnika i odbiornika.. Przycisk push-to-talk determinuje transmisję lub odbiór przez urządzenie. Ekran testu Bench Top Mode, Jeśli zostanie wybrany test odbiornika, model 3500 działa jako generator sygnałowy, umożliwiając testowanie części odbiorczej radia tj pomiar Audio SINAD i pomiar zniekształceń. Dzięki wbudowanym dwóm wewnętrznym generatorom audio, które z łatwością mogą być użyte jako źródła modulacji, model 3500 może nadawać sygnał zmodulowany jednocześnie tonem testowym jak i odblokowującym blokadę szumów w odbiorniku (squelch tone). Ekran testu Driveby 3500 jako przyrząd laboratory jny Model 3500 oprócz szybkiego testu umożliwia też wykonywanie pełnych pomiarów nadajnika i odbiornika. Wszystkie parametry łącznie z mocą, błędami częstotliwości, dokładnością modulacji, czułością odbiornika i jakością audio mogą być z łatwością testowane za pomocą modelu Ekran testu odbiornika

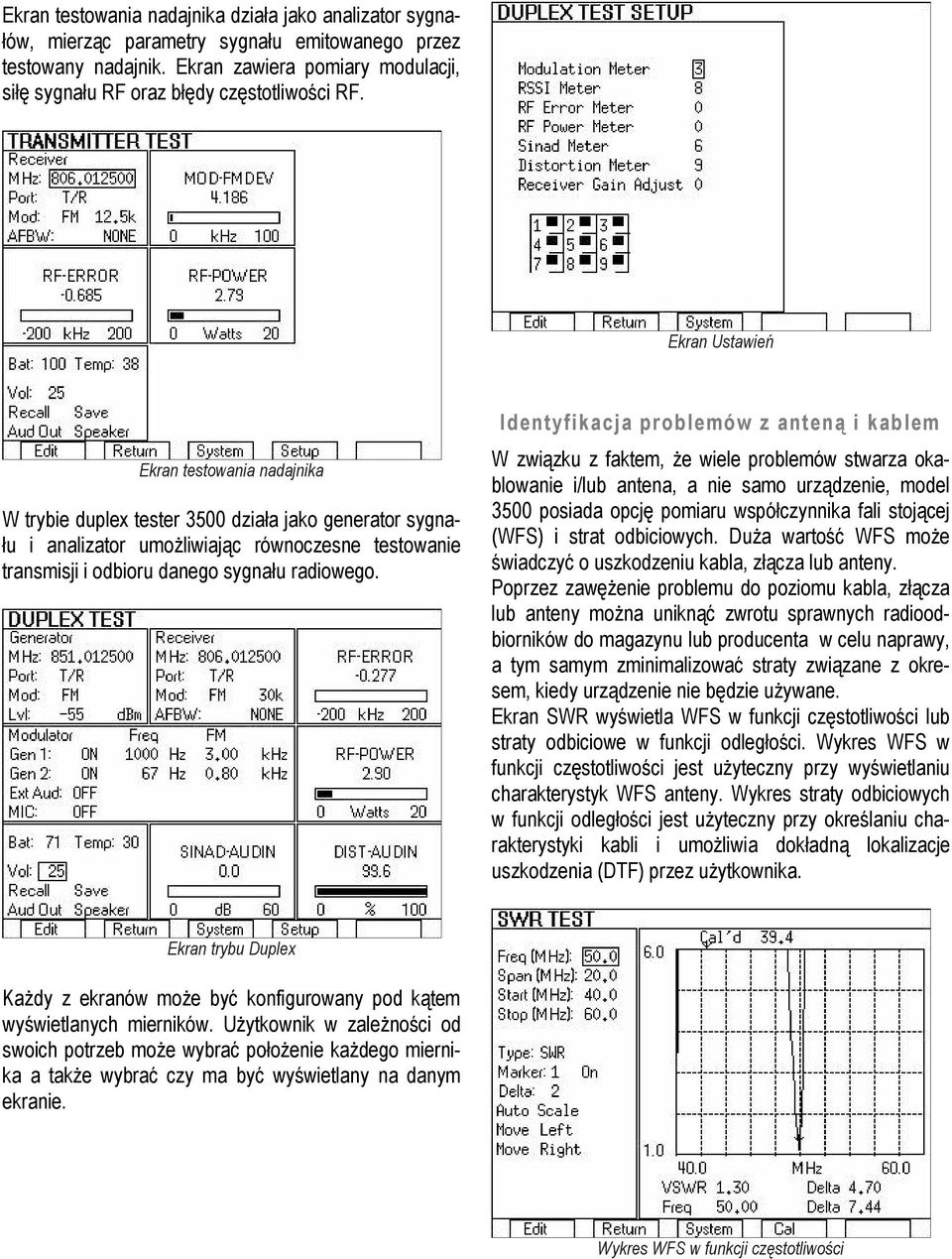

3 Ekran testowania nadajnika działa jako analizator sygnałów, mierząc parametry sygnału emitowanego przez testowany nadajnik. Ekran zawiera pomiary modulacji, siłę sygnału RF oraz błędy częstotliwości RF. Ekran Ustawień Ekran testowania nadajnika W trybie duplex tester 3500 działa jako generator sygnału i analizator umożliwiając równoczesne testowanie transmisji i odbioru danego sygnału radiowego. Identyfikac ja pr oble mów z anteną i kab lem W związku z faktem, że wiele problemów stwarza okablowanie i/lub antena, a nie samo urządzenie, model 3500 posiada opcję pomiaru współczynnika fali stojącej (WFS) i strat odbiciowych. Duża wartość WFS może świadczyć o uszkodzeniu kabla, złącza lub anteny. Poprzez zawężenie problemu do poziomu kabla, złącza lub anteny można uniknąć zwrotu sprawnych radioodbiorników do magazynu lub producenta w celu naprawy, a tym samym zminimalizować straty związane z okresem, kiedy urządzenie nie będzie używane. Ekran SWR wyświetla WFS w funkcji częstotliwości lub straty odbiciowe w funkcji odległości. Wykres WFS w funkcji częstotliwości jest użyteczny przy wyświetlaniu charakterystyk WFS anteny. Wykres straty odbiciowych w funkcji odległości jest użyteczny przy określaniu charakterystyki kabli i umożliwia dokładną lokalizacje uszkodzenia (DTF) przez użytkownika. Ekran trybu Duplex Każdy z ekranów może być konfigurowany pod kątem wyświetlanych mierników. Użytkownik w zależności od swoich potrzeb może wybrać położenie każdego miernika a także wybrać czy ma być wyświetlany na danym ekranie. Wykres WFS w funkcji częstotliwości

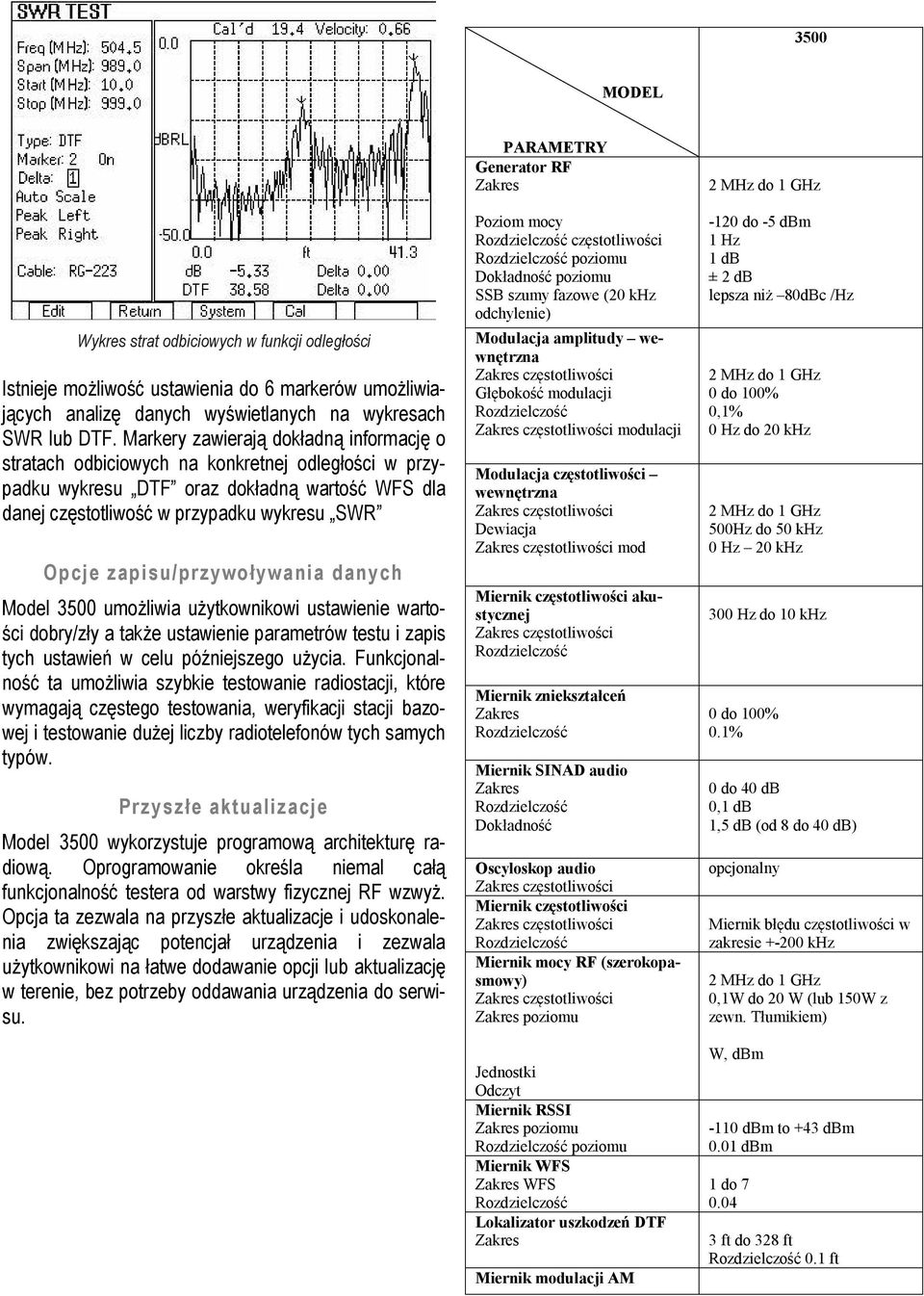

4 3500 MODEL Wykres strat odbiciowych w funkcji odległości Istnieje możliwość ustawienia do 6 markerów umożliwiających analizę danych wyświetlanych na wykresach SWR lub DTF. Markery zawierają dokładną informację o stratach odbiciowych na konkretnej odległości w przypadku wykresu DTF oraz dokładną wartość WFS dla danej częstotliwość w przypadku wykresu SWR Opcje zap isu/przywoływa nia danych Model 3500 umożliwia użytkownikowi ustawienie wartości dobry/zły a także ustawienie parametrów testu i zapis tych ustawień w celu późniejszego użycia. Funkcjonalność ta umożliwia szybkie testowanie radiostacji, które wymagają częstego testowania, weryfikacji stacji bazowej i testowanie dużej liczby radiotelefonów tych samych typów. Przyszłe aktualizacje Model 3500 wykorzystuje programową architekturę radiową. Oprogramowanie określa niemal całą funkcjonalność testera od warstwy fizycznej RF wzwyż. Opcja ta zezwala na przyszłe aktualizacje i udoskonalenia zwiększając potencjał urządzenia i zezwala użytkownikowi na łatwe dodawanie opcji lub aktualizację w terenie, bez potrzeby oddawania urządzenia do serwisu. PARAMETRY Generator RF Poziom mocy częstotliwości poziomu Dokładność poziomu SSB szumy fazowe (20 khz odchylenie) Modulacja amplitudy wewnętrzna Głębokość modulacji modulacji Modulacja częstotliwości wewnętrzna Dewiacja mod Miernik częstotliwości akustycznej Miernik zniekształceń Miernik SINAD audio Dokładność Oscyloskop audio Miernik częstotliwości Miernik mocy RF (szerokopasmowy) poziomu Jednostki Odczyt Miernik RSSI poziomu poziomu Miernik WFS WFS Lokalizator uszkodzeń DTF Miernik modulacji AM -120 do -5 dbm 1 Hz 1 db ± 2 db lepsza niż 80dBc /Hz 0 do 100% 0,1% 0 Hz do 20 khz 500Hz do 50 khz 0 Hz 20 khz 300 Hz do 10 khz 0 do 100% 0.1% 0 do 40 db 0,1 db 1,5 db (od 8 do 40 db) opcjonalny Miernik błędu częstotliwości w zakresie khz 0,1W do 20 W (lub 150W z zewn. Tłumikiem) W, dbm -110 dbm to +43 dbm 0.01 dbm 1 do ft do 328 ft 0.1 ft

5 modulacji głębokości modulacji AM głębokości modulacji Miernik modulacji FM modulacji dewiacji Analizator Widma y rozdzielczości Span Generator śledzący Generatory audio Poziom Przebiegi CTCSS Zasilanie bateryjne Wyświetlacz temperatur pracy Waga 5% do 100% 1% 500Hz do 100 khz 1Hz Opcja jest to analizator FFT 19 Hz do 25 khz 10 khz do 5 MHz w sekwencji 1,2,5 TAK (opcja) (dwa wbudowane generatory) 30 Hz do 5 khz 0.1 Hz 0 do 1,57 V RMS NIE (ale ton modulujący można ustawić ręcznie ustawiając parametry generatora audio) Do 5 godzin pracy na baterii. czarno - biały -20 C do +50 C 3,6 kg Inne możliwości -Możliwość dostosowania informacji wyświetlanych na ekranie pod potrzeby użytkownika - Możliwość zachowywania zrzutów ekranowych a także przesyłania ich przez Ethernet - Standardowo wyposażony w walizkę transportową wraz z szeregiem akcesoriów pomiarowych (kable, przejściówki, anteny itp) - Możliwość testowania sieci P25 (opcja) - Automatyczne dostrajanie do częstotliwości sygnału o najwyższym poziomie (c) Meratronik S.A.
