1 Poznań, 29 września 2017r. ZALECENIA do prawidłowego wykonania baz roboczych Podstawy prawne: 1. Ustawa z dnia 17 maja 1989r. Prawo geodezyjne i kartograficzne (t.j z późn.zm.) 2. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dn. 29 marca 2001r. w sprawie ewidencji gruntów i budynków (t.j z późn.zm.) 3. Rozporządzenie Ministra Administracji i Cyfryzacji z dn. 21 października 2015r. w sprawie powiatowej bazy GESUT i krajowej bazy GESUT (Dz.U ) 4. Rozporządzenie Ministra Administracji i Cyfryzacji z dn. 2 listopada 2015 r. w sprawie bazy danych obiektów topograficznych (Dz.U ) Spis treści I. UWAGI OGÓLNE II. EGB III. GESUT IV. BDOT 500 V. ZASIĘG ZASOBU GEODEZYJNEGO VI. SZKICE VII. UWAGI KOŃCOWE I UWAGI OGÓLNE 1. Nazwa pliku przekazywanego do PODGIK w formacie giv: GKG.GZ.4071.xxxxx.2017.Obręb.giv 2. Pliki z bazą roboczą GIV powinny być składane w wersji GI Mapa 17_4_0_2015. Wykonawca powinien podzielić plik wsadowy na plik wsadowy z danymi: - EGB - GESUT - BDOT Przy podziałach Wykonawca dodatkowo dzieli dane. W jednym pliku wsadowym Wykonawca przekazuje dane dotyczące zmiany punktów granicznych działki, w drugim pliku Wykonawca przekazuje dane z obiektami ewidencyjnymi projektowanymi. 3. Wszystkie obiekty powierzchniowe i liniowe Wykonawca definiuje na punktach GSPPRB za wyjątkiem przewodów podziemnych, które poza punktami roboczymi Wykonawca definiuje na urządzeniach (studzienkach, innych urządzeniach technicznych, zmiany cech przewodów, itd.) 4. Wykonawca uzupełnia w rekordzie każdego obiektu punktowego pole Numer zgodne z numerem pikiety na szkicu polowym. 5. Wykonawca uzupełnia atrybut data pozyskania danych. 6. Wykonawca nie wprowadza adresów w obiektach. 7. Wykonawca nie modyfikuje ani nie wprowadza: punktów osnów geodezyjnych, danych adresowych, miejscowości, ulic. 8. Aktualizacja następuje w celu: 1) Zastąpienia danych niezgodnych ze stanem faktycznym lub obowiązującymi standardami technicznymi odpowiednimi danymi zgodnymi ze stanem faktycznym lub obowiązującymi standardami technicznymi; 2) ujawnienia nowych danych; 1 S t r o n a

2 3) wyeliminowania danych błędnych. 9. Relacje. Przy wprowadzaniu danych Wykonawca powinien zdefiniować następujące relacje: a. Obiekt GEPADR - Adres wchodzi w relacje z obiektami: Osoba, Działka, Budynek b. Obiekty bloki budynków GESBLO, GESBPD, GESBNZ, GESBZN, GESBPB, GESBLI wchodzą w relacje z obiektem budynek c. Obiekty trwale związane z budynkami (GESBTO, GESIWP, GESSCH, GESIPD, i inne) muszą być połączone relacyjnie z budynkiem d. Punkty wysokości sieci z urządzeniami, z obudową e. Punkty wysokości sieci z włazami, tylko gdy brak urządzeń podziemnych (należy pamiętać, że dla włazu występuje tylko rzędna górna) f. Włazy z komorami i studzienkami g. Inne urządzenia techniczne bez symbolu z komorami, słupami i masztami, włazami h. Obudowy przewodów z przewodami II EGB 1. W przypadku gdy prostokątne rzuty na płaszczyznę poziomą zewnętrznych ścian kondygnacji nadziemnych lub podziemnych budynku nie pokrywają się z konturem budynku, albo gdy sąsiadujące budynki połączone są łącznikami nadziemnymi lub podziemnymi, kondygnacje te oraz łączniki wyróżnia się w bazie danych ewidencyjnych za pomocą numerycznego opisu jako bloki budynku. Bloki budynku powinny być relacyjnie połączone z budynkami. 2. Pomiar budynków w budowie na obszarze otaczającym teren planowanej inwestycji jest konieczny. Należy sporządzić do niego wykaz zmian danych budynkowych. W przypadku, gdy budynek w budowie nie był wcześniej ujawniony jako projektowany w wykazie zmian, w stanie dotychczasowym, geodeta umieści informację brak budynku, a w stanie nowym uzupełni informacje, zgodne z tablicą informacyjną budowy. 3. Dla działek, na których Wykonawca stwierdzi wywiadem terenowym i pomierzy budynki w budowie niezbędne jest wykonanie wykazu zmian gruntowych w zakresie użytków (oprócz prac typu ulicówka ). 4. Wykonawca zakłada kartę budynku przy inwentaryzacji powykonawczej budynku oraz przy wytyczeniu budynku, podając wszystkie niezbędne informacje zgodnie z 63 Rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dn. 29 marca 2001r. w sprawie ewidencji gruntów i budynków; w pozostałych pracach geodezyjnych Wykonawca podaje podstawowe dane dotyczące budynku. 5. Na podstawie szkicu tyczenia Wykonawca wprowadza do bazy budynek GESBZO, dołączając wykaz zmian budynkowych (w atrybucie Status budynku należy wpisać 2 w budowie) 6. W przypadku stwierdzenia braku budynków w terenie należy je usunąć z bazy. Jeżeli istniejący budynek został zmieniony, należy go zmodyfikować. Wyjątek stanowi sytuacja, w której Wykonawca posiada informację, że stary budynek uległ wyburzeniu, a na jego miejscu wybudowano nowy. 7. Obiekty ewidencyjne z projektowanych Wykonawca zmienia eksploratorem na rzeczywisty i wtedy należy zmodyfikować. 2 S t r o n a

3 8. Nie należy wprowadzać do bazy budynku w ruinie. Ruiną może być tylko obiekt zabytkowy. 9. Nie należy wprowadzać do bazy fundamentów, tylko budynek w budowie, należy dołączyć wykaz zmian budynkowych. 10. Wykonawca jest zobowiązany na szkicu rozróżnić nawis od zadaszenia. W przypadku nawisu podać liczbę kondygnacji. 11. Wiaty wykazywane w ewidencji Wykonawca wprowadza na obiekcie GESBZO - w atrybucie Czy wiata wpisujemy 1 tak 12. Przy wprowadzaniu działek po podziale w nowopowstałych punktach granicznych działki Wykonawca wprowadza Metodę pozyskania danych 5 - zatwierdzone projekty podziału nieruchomości lub scalenia i podziału nieruchomości III GESUT 1. Jeśli wykonywana jest inwentaryzacja powykonawcza przewodów podziemnych uzgodnionych w ZUDP to Wykonawca modyfikuje obiekt projektowany i wprowadza geometrię i atrybuty pozyskane w drodze pomiaru bezpośredniego (tzw. jedno życie obiektu) - dotyczy prac portalowych. Obiekty projektowane GESUT eksploratorem zamieniamy na przewody poprzez zmianę kodu, przepinamy na punkty pomierzone w terenie. 2. Obiekt projektowany Wykonawca powinien zmodyfikować/posegmentować jeżeli inwentaryzacja powykonawcza nie dotyczy całego obiektu projektowanego. 3. Obiekty liniowe i powierzchniowe GESUT Wykonawca definiuje na punktach roboczych GSPPRB oraz na urządzeniach dostępnych dla danej branży w tabelach aplikacji Geo-Info. 4. Rzędne wysokościowe Wykonawca definiuje jako nowe niezależne obiekty (punkt pomiaru wysokości danej sieci) określając jego geometrię poprzez skopiowanie z punktu roboczego oraz dopinając go w relacjach do przewodu lub rury ochronnej lub innego urządzenia (studzienki, włazy, zawory, zasuwy ). 5. Wykonawca definiuje włazy jeżeli nie są położone centrycznie do studzienki. Włazy o średnicy do 0.75 m wprowadzamy jako punkt, powyżej 0.75 m właz wprowadzamy jako obiekt powierzchniowy. 6. Wprowadzanie studzienek - jeżeli studzienka pokrywa się z włazem i wymiary nie przekraczają 0.75 m do bazy Wykonawca wprowadza tylko studzienkę - jeżeli studzienka nie pokrywa się z włazem i wymiary nie przekraczają 0.75 m do bazy Wykonawca wprowadza studzienkę i właz - jeżeli geometria studzienki i włazu jest taka sama, a średnica studzienki jest większa od 0.75 m Wykonawca wprowadza studzienkę powierzchniową oraz centrycznie właz - jeżeli średnica studzienki przekracza 0.75 m, a geometria włazu różni się od geometrii studzienki lub leży niecentrycznie, Wykonawca wprowadza komorę powierzchniową oraz właz Jeżeli wymiary włazu przekraczają 0.75 m Wykonawca wprowadza go powierzchnią. 7. Wykonawca usuwa opisy literowe do studzienek jeśli jest armatura naziemna. 3 S t r o n a

4 8. Średnica nominalna to największa wartość podawana na szkicu (powyżej wartości 0.75 m przewód narysuje się obrysem); przy przewodach rurowych w, k, g, c Wykonawca podaje średnicę nominalną. 9. Jeśli Wykonawca definiuje przewód elektroenergetyczny i jest do przewód oświetleniowy, to taka informacja powinna być podana na szkicu. W takim przypadku przy wprowadzaniu przewodu oświetleniowego Wykonawca uzupełnia atrybut oświetleniowy na tak. 10. Należy uzupełnić atrybut wiązka - tak aby prawidłowo wyświetlała się ilość przewodów i wpisać ilość przewodów. 11. Przewody teletechniczne, telewizyjne, internetowe, telefoniczne, Wykonawca definiuje przewodem telekomunikacyjnym - GULTPR (w uwagach uszczegółowienie np.: tv, internet, ). Punkty dla tych sieci analogicznie Wykonawca definiuje z tablicy urządzenie techniczne telekomunikacyjne. 12. Jeżeli przewód telekomunikacyjny biegnie w rurze ochronnej oraz dodatkowo w kanalizacji kablowej to Wykonawca wprowadza do bazy 3 obiekty - GULTOR - Rura ochronna, GULTOK - Kanalizacja kablowa, GULTPR - Przewód telekomunikacyjny. 13. Wykonawca definiuje wszystkie rury osłonowe, a punkty pomiaru wysokości należy dopiąć relacyjnie do rury ochronnej. 14. Uziemienie Wykonawca definiuje przewodem sieci innej GULIPR (w uwagach należy wpisać uziemienie ). 15. Trójniki należy stosować tylko dla trójników zaślepionych. 16. Jeżeli w wyniku prac terenowych Wykonawca pozyska informację o statusie przewodu jako nieczynny, koniecznym jest zmiana statusu na nieczynny również dla armatury związanej z tym przewodem. 17. Przydomowe oczyszczalnie ścieków Wykonawca definiuje jako zbiornik GUSKZB, należy zaznaczyć na szkicu czy to oczyszczalnia czy szambo. 18. Szamba na posesjach Wykonawca definiuje jako GUPKOL,, należy zaznaczyć na szkicu czy to oczyszczalnia czy szambo. 19. Złącze kablowe Wykonawca definiuje tylko dla przewodów telekomunikacyjnych, dla których atrybut rodzaj przewodu przyjmuje wartość ŚWIATŁOWÓD. 20. Słupy i latarnie definiujemy w następujący sposób: a. Słup, wieża lub maszt-gupisl, jeśli jest to tylko latarnia (bez przewodów napowietrznych); atrybut rodzaj słupa - maszt oświetleniowy czyli oświetlenie przy np. stadionach (6 wąsów) b. Słup, wieża lub maszt-gupisl, jeśli jest to słup z przewodami napowietrznymi i latarnią; atrybut rodzaj słupa - z latarnią na TAK (narysują się 4 wąsy) c. Słup, wieża lub maszt-gupisl, jeśli jest to iluminacja świetlna w chodniku lub niska lampa; atrybut rodzaj słupa latarnia (4 wąsy) 21. Obiekt podpory wielosłupowe - należy wprowadzić: - dla obiektów liniowych: obiekt GULISL - Słup łączony; do GULISL należy dołączyć relacyjnie GUPxUB - Inne urządzenie techniczne bez symbolu (wstawiony symetrycznie w środku linii), - dla obiektów powierzchniowych: GUSISL - Słup, wieża lub maszt; dla GUSISL obiektów powierzchniowych w środku ciężkości. Punkt GUPxUB - Inne urządzenie techniczne bez symbolu musi należeć do geometrii osi odcinków przewodów. W szczególnym przypadku, gdy oś przewodu przechodzi przez słupy 4 S t r o n a

5 podpory w punkcie podpory (słupa) wstawiamy punkt graficzny XY i włączamy go do geometrii osi przewodu. Jeśli jest latarnia w słupie "z latarnią" wybrać tak, 22. Przyłącza kanalizacyjne, wodociągowe nie podłączone do sieci miejskiej należy definiować jako lokalne (np. kl160, wl32) 23. Stację transformatorową oraz redukcji gazu Wykonawca definiuje budynkiem GESBZO (gdy posiada kartę lub wykaz zmian budynkowych), następnie należy skopiować jego geometrię do obiektu GUSETS (urządzenia techniczne elektroenergetyczne) lub GUSGGS (urządzenia techniczne gazowe); w środku należy wstawić inne urządzenie techniczne bez symbolu odpowiednie dla danej sieci i dołączyć w relacji ze strukturą. 24. Należy pamiętać o tym, że wejścia przewodów uzbrojenia terenu dochodzące do ściany budynku trzeba obliczyć z przecięcia, a po wprowadzeniu nowych obrysów budynków przesunąć na ścianę budynku. 25. Wpusty uliczne Wykonawca definiuje kratką. 26. Definiując przyłącze np.: wodociągowe, gazowe, i inne należy uwzględnić następujące przypadki: a) z danych pomiarowych wynika, że przyłącze nie dochodzi do przewodu głównego, który wprowadzono do bazy z danych analitycznych, a odległość jest < od 0.50m należy wtedy dopiąć przyłącze do przewodu głównego. b) jeżeli odległość jest > 0.50m należy zostawić przyłącze nie włączone do przewodu głównego, jeżeli pomiar jest wykonywany za pomocą wykrywacza przewodów, jeżeli Wykonawca dokonuje pomiaru w odkrywce powinien dołączyć przyłącze do sieci głównej. 27. Przy wprowadzaniu przewodów podziemnych obligatoryjnie Wykonawca definiuje funkcję przewodu: przesyłowy, rozdzielczy, przyłącze, inny. 28. Przewody o tej samej wartości atrybutu Funkcja przewodu mogą łączyć się wyłącznie w punkcie węzłowym. Punktem węzłowym może być wyłącznie punkt początkowy lub końcowy Przewodu. Zaleca się, aby punkt początkowy i końcowy geometrii Przewodu był zawsze Obiekt punktowy (obiekt z rekordem), a nigdy Punkt XY (wierzchołek reprezentowany tylko przez same współrzędne). 29. Zmiana wartości atrybutów: źródło (metoda pozyskania danych), istnienie (istniejący, projektowany, w budowie), eksploatacja (status przewodu), funkcja przewodu, przebieg, średnica przewodu, wymiar poziomy przewodu, wymiar pionowy przewodu, wiązka, liczba przewodów, średnica obudowy, wymiar poziomy obudowy, wymiar pionowy obudowy, liczba rur dla fragmentu obiektu wymusza jego segmentację. 30. Zmiana wartości atrybutów: Id zgłoszenia lub KERG, jednostka podziału administracyjnego, data pozyskania danych jeśli jest w ramach tej samej roboty nie skutkuje segmentacją obiektu. 31. Przewody sygnalizacyjne Wykonawca definiuje - GULENN - Przewód elektroenergetyczny niskiego napięcia - Oświetlenie 0-Nie 32. Wejścia przewodów do budynków Wykonawca definiuje za pomocą obiektów GUPxWB 33. Reprezentacją geometryczną obiektów: osadnik kanalizacji lokalnej, studnia, studnia głębinowa, studzienka, szafa telekomunikacyjna, szafa elektroenergetyczna, szafa gazowa, właz, zbiornik, złącze kablowe jest punkt lub powierzchnia. 1)punkt, jeżeli wymiary podłużne i poprzeczne są nie większe niż 0,75 m; 2)powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0,75 m 5 S t r o n a

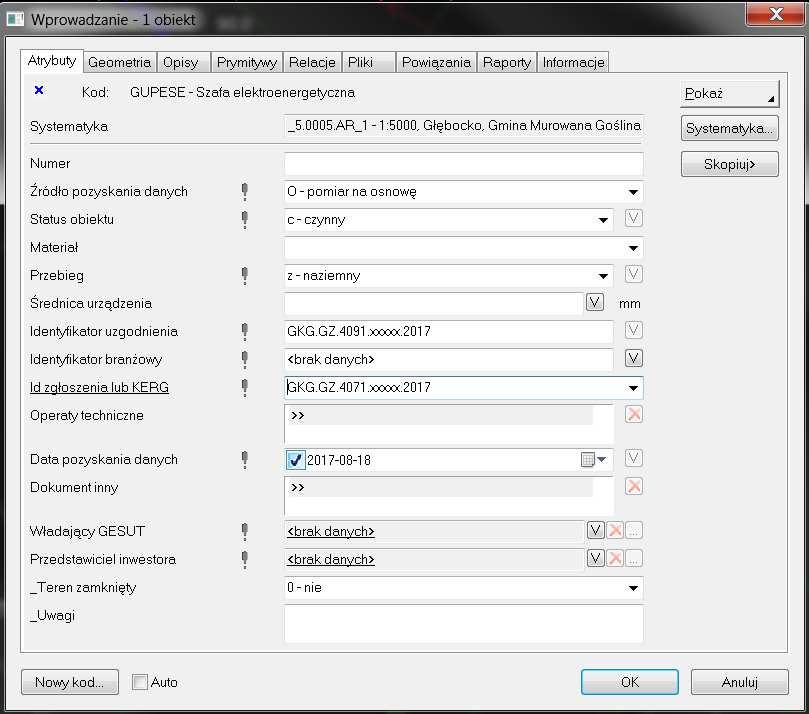

6 34. Przykładowe uzupełnianie atrybutów w obiektach GESUT - GUPESE - Szafa elektroenergetyczna do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Data pozyskania danych, 5. Identyfikator uzgodnienia - Numer ZUDU GKG.GZ.4091.**** Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Przy braku informacji o przedstawicielu inwestora w atrybucie przedstawiciel inwestora należy wpisać brak danych. W pozostałych typach robót Wykonawca uzupełnia te atrybuty jeśli posiada informację w przeciwnym wypadku należy wybrać brak danych GUPKSD Studzienka do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Data pozyskania danych, 6 S t r o n a

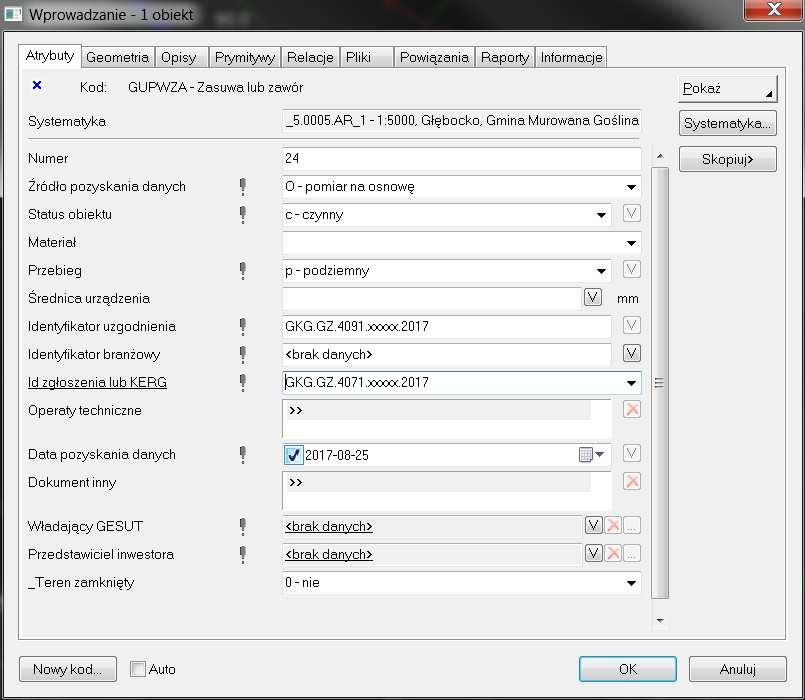

7 5. Identyfikator uzgodnienia - Numer ZUDU GKG.GZ.4091.**** Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Przy braku informacji o przedstawicielu inwestora w atrybucie przedstawiciel inwestora należy wpisać brak danych. W pozostałych typach robót Wykonawca uzupełnia te atrybuty jeśli posiada informację w przeciwnym wypadku należy wybrać brak danych GUPWZA - Zasuwa lub zawór do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Data pozyskania danych, 5. Identyfikator uzgodnienia - Numer ZUDU GKG.GZ.4091.**** Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Przy braku informacji o przedstawicielu inwestora w atrybucie przedstawiciel inwestora należy wpisać brak danych. W pozostałych typach robót Wykonawca uzupełnia te atrybuty jeśli posiada informację w przeciwnym wypadku należy wybrać brak danych 7 S t r o n a

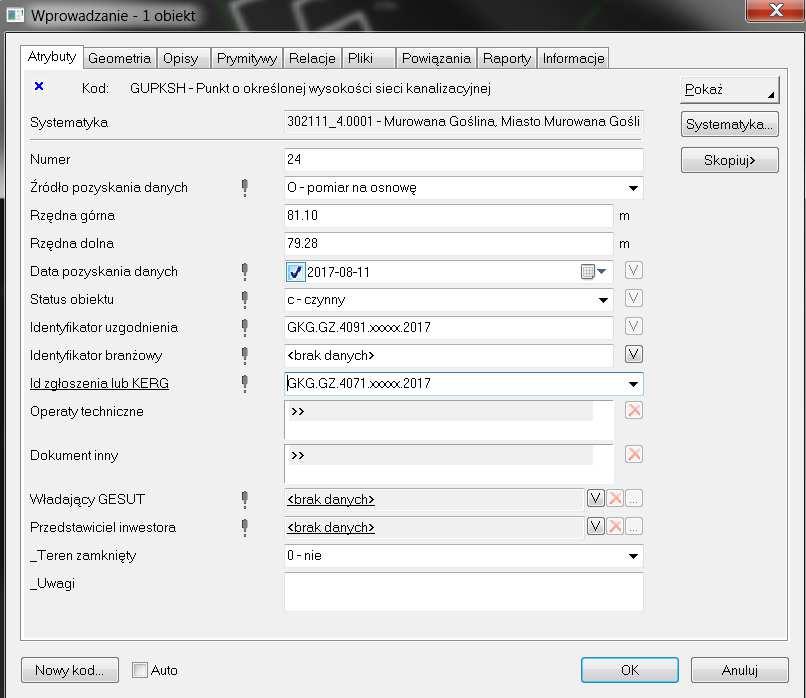

8 GUPWSH - Punkt o określonej wysokości sieci wodociągowej do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Rzędna górna 5. Rzędna dolna 6. Data pozyskania danych, 7. Identyfikator uzgodnienia - Numer ZUDU GKG.GZ.4091.**** Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Przy braku informacji o przedstawicielu inwestora w atrybucie przedstawiciel inwestora należy wpisać brak danych. W pozostałych typach robót Wykonawca uzupełnia te atrybuty jeśli posiada informację w przeciwnym wypadku należy wybrać brak danych 8 S t r o n a

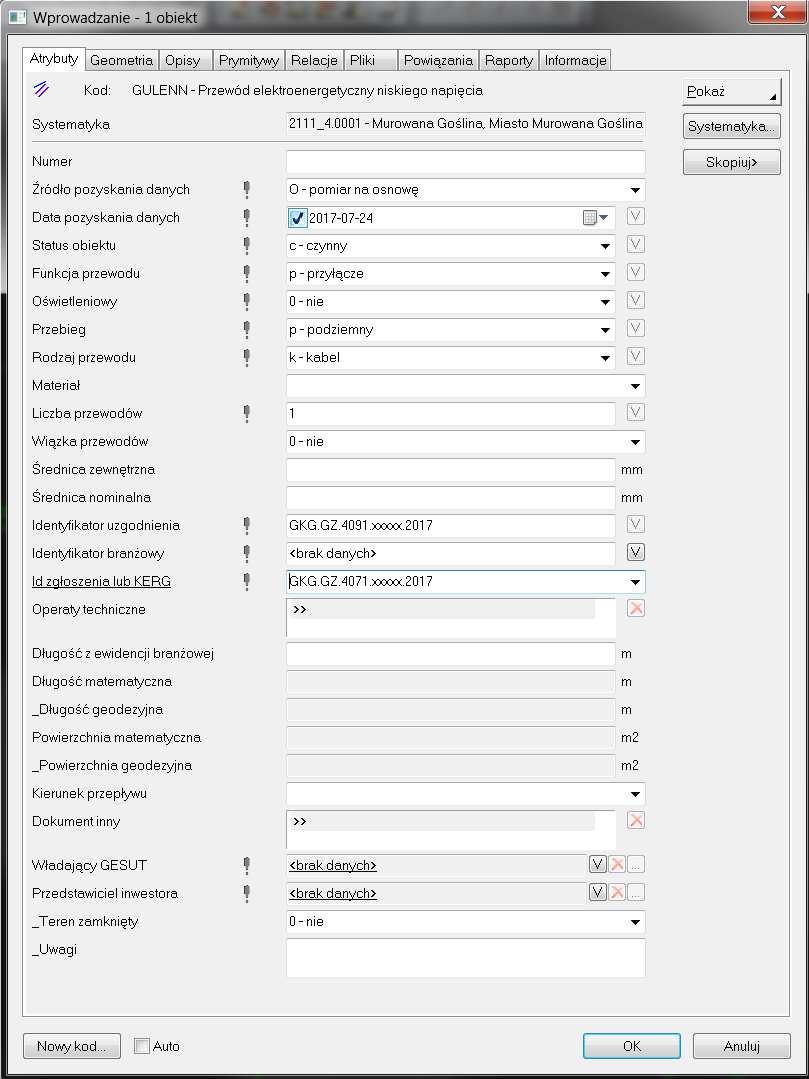

9 GULENN - Przewód elektroenergetyczny niskiego napięcia do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Źródło pozyskania danych, 3. Data pozyskania danych, 4. Identyfikator uzgodnienia - Numer ZUDU GKG.GZ.4091.**** Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Przy braku informacji o przedstawicielu inwestora w atrybucie przedstawiciel inwestora należy wpisać brak danych. W pozostałych typach robót Wykonawca uzupełnia te atrybuty jeśli posiada informację w przeciwnym wypadku należy wybrać brak danych 9 S t r o n a

10 10 S t r o n a

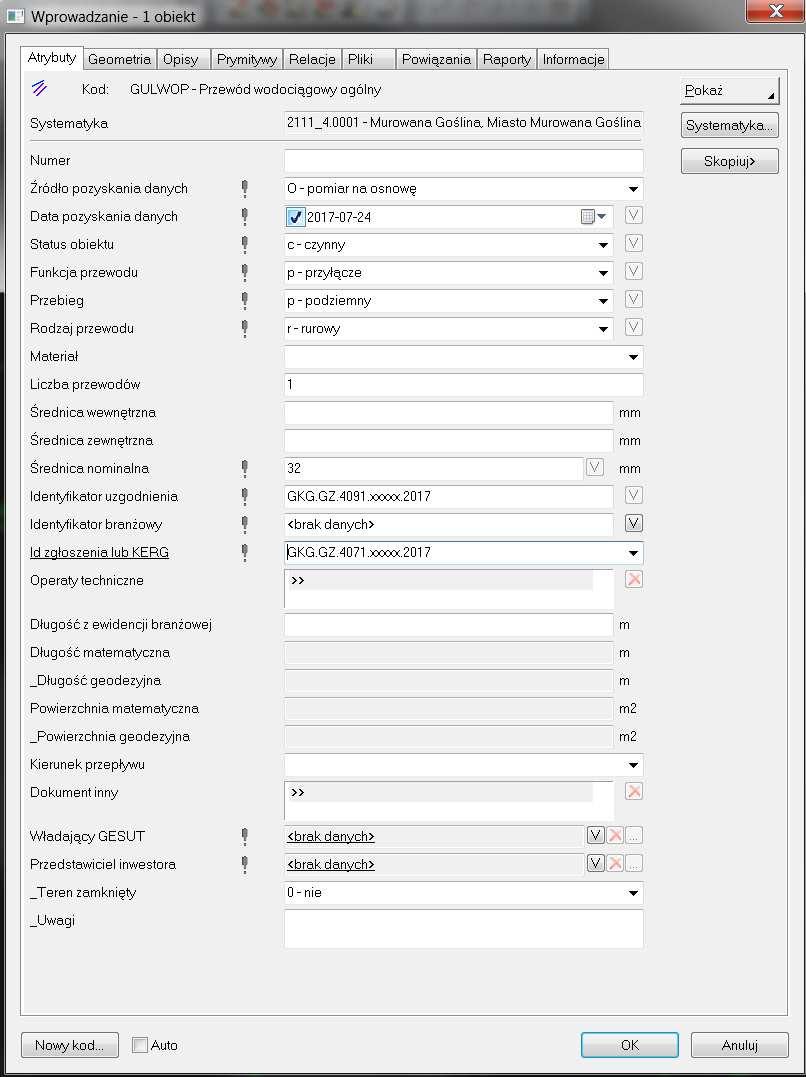

11 GULWOP - Przewód wodociągowy ogólny do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Źródło pozyskania danych, 3. Data pozyskania danych, 4. Identyfikator uzgodnienia - Numer ZUDU GKG.GZ.4091.**** Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Przy braku informacji o przedstawicielu inwestora w atrybucie przedstawiciel inwestora należy wpisać brak danych. W pozostałych typach robót Wykonawca uzupełnia te atrybuty jeśli posiada informację w przeciwnym wypadku należy wybrać brak danych 11 S t r o n a

12 12 S t r o n a

13 34. Punkty wysokości GESUT - Punkty o określonej wysokości GESUT IV BDOT 500 Wykonawca uzupełnia bazę i szkic danymi z pomiaru punktu o określonej wysokości GESUT: wysokość dołu urządzenia w polu Rzędna dolna, wysokość góry urządzenia w polu Rzędna góry. W przypadku pomiaru kabli Wykonawca dokonuje pomiaru tylko góry przewodu należy wówczas uzupełnić atrybut Rzędna górna. W przypadku pomiaru rury Wykonawca powinien wskazać czy została pomierzona rzędna górna czy dolna urządzenia i pokazać to na szkicu i w bazie. Wykonawca nie podaje wysokości terenu przy inwentaryzacji powykonawczej w obiektach wysokościowych GESUT, może ją podać jako punkty wysokościowe z tablicy : PUNKTY O OKREŚLONEJ WYSOKOŚCI 1. Żywopłot należy wprowadzić innym obiektem przyrodniczym GSLRIN (obiekt liniowy), GSSRIN (obiekt powierzchniowy) 2. Granice obiektów: woda płynąca, woda stojąca, w przypadku położenia linii brzegowej w odległości nie większej niż 0.50 m od granicy działki ewidencyjnej lub konturu użytku gruntowego, należy przyjąć zgodnie z granicą w bazie danych EGiB. 3. Rów melioracyjny, rów przydrożny jest powierzchnia lub linia, gdy szerokość koryta jest nie większa niż 0.50 m. W przypadku położenia krawędzi obiektów klasy PTRW: rów przydrożny, rów melioracyjny, obszar objęty drenowaniem w odległości nie większej niż 0.30 m od granicy działki ewidencyjnej lub konturu użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB. 4. Reprezentacją geometryczną obiektów: teren leśny, zadrzewiony lub zakrzewiony jest powierzchnia. W przypadku położenia krawędzi obiektów klasy PTTL w odległości nie większej niż 0.50 m od granicy działki ewidencyjnej lub konturu użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB. 5. Reprezentacją geometryczną obiektów: teren upraw trwałych i trawnik jest powierzchnia. 6. Obiektem ogród działkowy pozyskuje się w szczególności rodzinne ogrody działkowe lub pracownicze ogrody działkowe. Na obszarze obiektu ogród działkowy pozyskuje się obiekty przyrodnicze, dla których atrybut pomnik przyrody przyjmuje wartość tak. W przypadku położenia krawędzi obiektu teren upraw trwałych i trawnik: uprawa sadownicza w odległości nie większej niż 0.50 m od granicy działki ewidencyjnej lub konturu użytku gruntowego sady krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB. 7. Obiektem plac sportowy, pozyskuje się w szczególności boiska oraz place przeznaczone do uprawiania równocześnie kilku dyscyplin. 8. Obiektem kort tenisowy lub bieżnia pozyskuje się wyłącznie wolnostojące korty tenisowe lub bieżnie, nie występujące w obrębie placów sportowych. 9. Atrybut rodzaj zadaszenia przyjmuje wartości zgodnie ze słownikiem BDZ. Rodzaj Zadasz (odkryty lub pod czaszą). Atrybut ten dotyczy obiektów: basen, kort tenisowy. 10. Reprezentacją geometryczną zbiorników technicznych jest powierzchnia. Obiekty zbiornik techniczny pozyskuje się tylko obiekty trwale związane z gruntem, wprowadzając obrys podmurówki. W przypadku braku widocznej podmurówki znajdującej się pod ziemią, 13 S t r o n a

14 obrysem nanosi się rzut poziomy na płaszczyznę. Do zbiorników technicznych pozyskuje się obiekty: zbiornik na materiały sypkie o poj. powyżej 30m 3 i wysokości powyżej 4.5 m. zbiornik na materiały sypkie pozyskuje się w szczególności: zbiornik na zboże, paszę, cement. zbiornik na ciecz, zbiornik na ciecz pozyskuje się w szczególności: zbiornik do przechowywania wody pitnej, przemysłowej i przeciwpożarowej, a także substancji trujących, żrących i innych substancji chemicznych. inny zbiornik techniczny pozyskuje się w szczególności: zbiornik na płynne odchody zwierzęce i płynne produkty pofermentacyjne, silos na kiszonkę. Informację na temat danych obiektu Wykonawca umieszcza w sprawozdaniu technicznym. 11. Schody w ciągu komunikacyjnym GSSSCH - Schody w ciągu komunikacyjnym, schody przy budynkach GESSCH Schody, suwnice, wjazdy dla niepełnosprawnych, należy wprowadzić zawsze obrysem dokładając dodatkowe punkty, które wyznaczą kierunek rysowania stopni (polilinia kierunkowa) bądź kierunek ruchu suwnicy. Rys.: definicja schodów 14 S t r o n a

15 12. Taśmociąg jest linią lub powierzchnią w przypadku, gdy wymiar poprzeczny elementu transportowego jest większy niż 1.0 m. tu również definiujemy polilinię kierunkową, która wyznaczająca kierunek przebiegu taśmociągu. 13. Reprezentacją geometryczną obiektów inne urządzenie transportowe jest linia, jeżeli jeden z wymiarów: podłużny lub poprzeczny, jest większy od 0.75 m, powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0.75 m. 14. Obiektem podpora, pozyskuje się podpory związane z obiektami klasy urządzenia transportowe. 15. Reprezentacją geometryczną obiektu klasy inna budowla: podpora jest punkt lub powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0.75 m. 16. Reprezentacją geometryczną obiektów klasy inna budowla: estrada, peron, rampa, śmietnik, trybuna, wiata przystankowa jest zawsze powierzchnia. 17. Wiaty przystankowe należy wprowadzać jako GSSIWP - Wiata przystankowa. 18. Obiekty topograficzne typu: - Obiektem murek oporowy pozyskuje się niewielkie konstrukcje (np. przy budynków). - Obiektem ściana oporowa pozyskuje się konstrukcje, których głównym zadaniem jest podpieranie uskoków gruntów, w szczególności służące do podparcia nasypów drogowych lub kolejowych na zboczach i dojazdach do wiaduktów, podparcia skarp przy wjazdach do tuneli. - Ogrodzenie trwałe, ścianę oporową, murek oporowy, w których pomierzono zewnętrzną krawędź i podano ich szerokość (jest mniejsza od 0.50m) do bazy należy wprowadzić linią. Należy wówczas wyliczyć punkty pokazujące oś symetrii w/w obiektów i na tych punktach oprzeć linię obiektu. Jeśli wymiar poprzeczny jest większy od 0.50 m wówczas do bazy w/w 15 S t r o n a

16 obiekty wprowadzamy jako powierzchnię. Dodatkowo dla ściany oporowej i murku oporowego wprowadzanego jako powierzchnia należy zdefiniować polilinię kierunkową. 19. Reprezentacją geometryczną obiektu klasy inna budowla: przepust jest linia lub powierzchnia, w przypadku, gdy jego wymiar poprzeczny jest większa niż 1.0 m 20. Reprezentacją geometryczną obiektów klasy inne budowle: reklama lub tablica informacyjna inna budowla - punkt, jeżeli wymiary podłużne i poprzeczne są nie większe niż 0.75 m; - linia, jeżeli jeden z wymiarów: podłużny lub poprzeczny, jest większy od 0.75 m; - powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0.75 m. 21. Do klasy obiektów inne budowle pozyskuje się obiekt: reklama lub tablica informacyjna, podświetlony lub posadowiony na podmurówce, wprowadzając obrys podmurówki. Obiektem: reklama lub tablica informacyjna pozyskuje się również bramownice nad drogą, na której umiejscawiane są znaki informacyjne. 22. Obiektem klasy inne budowle: rampa pozyskuje się rampy niezwiązane z budynkiem. 23. Obiekt klasy jezdnia pozostaje w relacji topologicznej z obiektem krawężnik. 24. Drogi, jezdnie i ciągi komunikacyjne - GSSKOA Jezdnia (obiekt powierzchniowy, atrybuty obligatoryjne zaznaczone! ) 16 S t r o n a

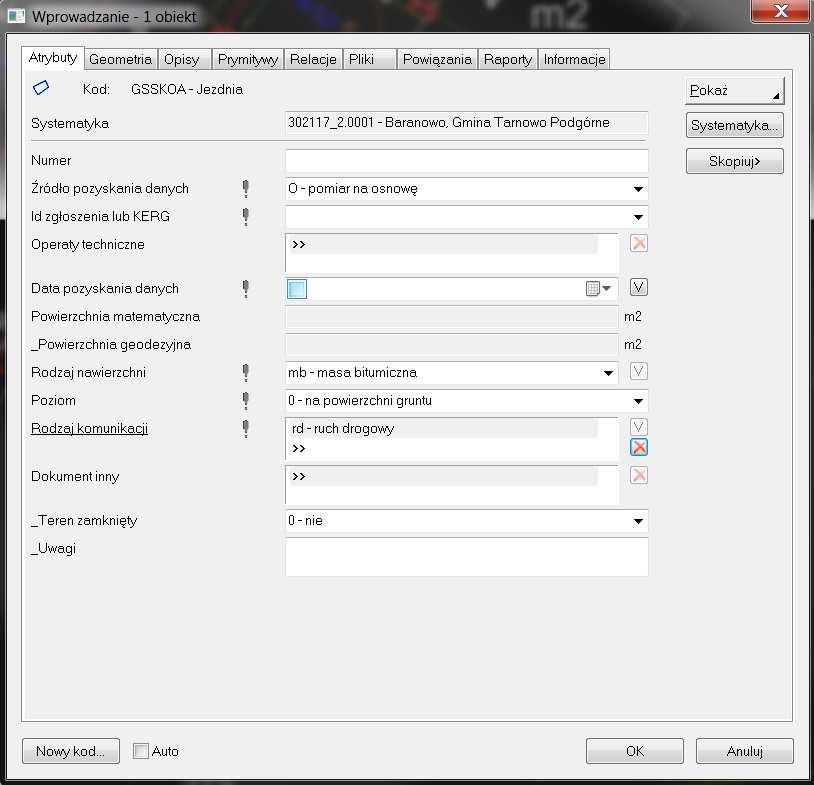

17 GSSKOD Chodnik obiekt powierzchniowy, atrybuty obligatoryjne zaznaczone! 25. Obiektem plac pozyskuje się w szczególności: place, parkingi naziemne i inne obiekty o podobnym przeznaczeniu. Reprezentacją geometryczną klasy obiektów plac jest powierzchnia. Obiekt plac pozostaje w relacji topologicznej z obiektami krawężnik. 26. Wjazd do posesji należy wprowadzić jezdnią GSSKOA, uzupełniając atrybuty: Poziom, Rodzaj komunikacji, np. ruch drogowy oraz ruch pieszy (jeśli przecina obiekt chodnik) oraz ruch rowerowy (jeśli przecina obiekt typu ścieżka rowerowa), rodzaj nawierzchni oraz wszystkie dotychczas stosowane. Jeśli w obiektach jako źródło pozyskania danych wprowadzamy jako O - pomiar na osnowę obowiązkowo wypełniamy atrybut Data pozyskania danych. 27. Rondo (tylko jezdnia z enklawą w środku) należy wprowadzić osobnym obiektem GSSKOA. Należy rozumieć jako powierzchnię jezdni między wlotami wszystkich jezdni dochodzących a także wjazdy do działek przylegających do jezdni. 28. Jezdnie o różnych nawierzchniach należy wprowadzić jako dwa obiekty różniące się rodzajem nawierzchni uzupełniając wymagane atrybuty. 17 S t r o n a

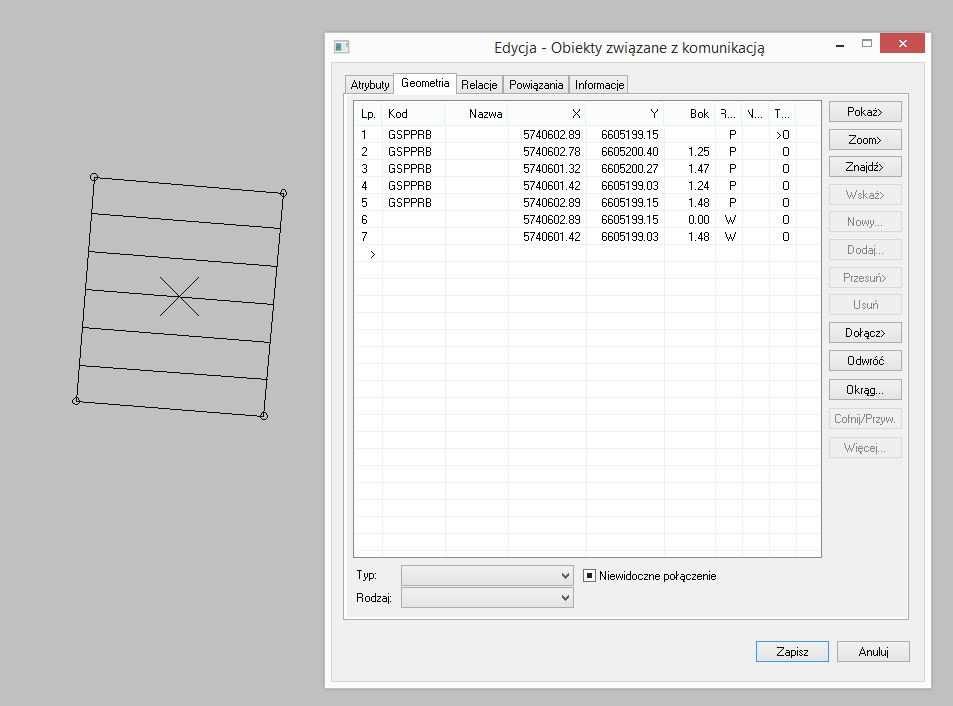

18 29. Obiektem chodnik pozyskuje się ciąg ruchu, na którym odbywa się wyłącznie ruch pieszy. 30. Reprezentacją geometryczną obiektów związanych z komunikacją: bariera drogowa ochronna, brama, ekran akustyczny, furtka jest zawsze linia. 31. Reprezentacją geometryczną obiektów związanych z komunikacją: schody w ciągu komunikacyjnym jest powierzchnia. Szczegółowy opis wprowadzania schodów w pkt Do klasy obiektów związanych z komunikacją nie pozyskuje się ogrodzeń wewnętrznych na terenach ogrodów działkowych, ogrodów zoologicznych, cmentarzy, zakładów przemysłowych. 33. Ogrodzenie trwałe przerywa się w miejscu położenia obiektów związanych z komunikacją: brama, furtka. 34. Ekran akustyczny ESLKEK pozyskuje się jako linię, będącą osią geometryczną tego obiektu. Bramy i furtki w nim występujące pozyskuje się obiektami związanymi z komunikacją: brama, furtka. 35. Reprezentacją geometryczną klasy obiektów budowla ziemna jest powierzchnia i multipowierzchnia. Reprezentacją geometryczną obiektów budowla ziemna: skarpa nieumocniona, skarpa umocniona, nasyp, wykop, grobla, wał przeciwpowodziowy jest zawsze powierzchnia. Skarpę umocnioną lub nieumocnioną definiujemy na wysokościowych lub punktach roboczych w jednym obiekcie pokazując szczyt skarpy jako 1 krawędź. Rzędne wysokościowe określające wysokości szczytu i podłoża definiujemy z grupy Punkty o określonej wysokości. Rys. definicji skarpy 36. Budynki nie ewidencyjne, wiaty nieewidencyjne (wiaty o powierzchni zabudowy do 50 m 2, sytuowane na działce, na której znajduje się budynek mieszkalny, lub przeznaczonej pod 18 S t r o n a

19 budownictwo mieszkaniowe, jeżeli łączna liczba tych wiat nie przekracza dwóch na każde 1000 m 2 powierzchni działki) i inne obiekty nie stanowiące treści mapy ewidencyjnej należy wprowadzić budowlą inną -GSSIIN. 37. Włącznik świateł, parkomat, bankomat, biletomat, klimatyzator należy wprowadzić urządzeniem technicznym sieci specjalnych GUPXUI, wybierając odpowiedni opis. 38. Rzędne wysokości dla terenów urządzonych należy wprowadzić jako obiekt GSPWPS (z dokładnością 0.01 m), inne rzędne terenowe jako GSPWPN (z dokładnością 0.1 m). 39. W rekordzie każdego obiektu punktowego należy uzupełnić pole Numer zgodny z numerem pikiety na szkicu polowym. V ZASIĘG ZASOBU GEODEZYJNEGO 1. Do bazy należy wprowadzić dla każdego szkicu zasięg zasobu geodezyjnego GOSZZG obejmujący swoim zasięgiem wszystkie nowowprowadzone obiekty znajdujące się na tym szkicu. - w atrybucie oznaczenie wpisujemy 1(1) lub 1(x), gdzie x mówi o ilości szkiców w operacie, - atrybutu numer nie uzupełniamy Zasięgi szkiców szczególnie z uzbrojenia terenu należy prowadzić po śladzie sieci z małym buforem np. 1m. VI SZKICE 1. Wykonawca na szkicu wrysowuje nawiązania wraz z numerami wykorzystanych punktów osnowy, przy pomiarze GPS Wykonawca na szkicu umieszcza informację: Pomiar RTK, punkty kontrolne nr:. 2. Na odwrocie szkiców polowych Wykonawca umieszcza numery i współrzędne wszystkich punktów, które obejmuje dany szkic oraz numery i współrzędne punktów osnowy, na której oparty został pomiar. 3. Wykonawca na szkicu wpisuje identyfikator uzgodnienia ZUD 4. Wykonawca podaje informacje dotyczące budynku zgodnie z 63 Rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dn. 29 marca 2001r. w sprawie ewidencji gruntów i budynków 5. Wykonawca wpisuje na szkicu dane dotyczące obiektów GESUT: średnice studni, włazów, a także wymiary innych urządzeń 6. Wykonawca stosuje oznaczenia i skróty zgodnie z Rozdziałem 5 Rozporządzenia Ministra Administracji i Cyfryzacji z dn.2 listopada 2015 r. w sprawie bazy danych obiektów topograficznych VII UWAGI KOŃCOWE 1. Nazwa pliku przekazywanego do PODGIK w formacie txt: GKG.GZ.4071.xxxxx.2017.txt Format pliku txt : Numer punktu;x;y;h1;h2 Numer punktu;x;y;; Numer punktu;x;y;;h2 Numer punktu;x;y;h1; Numer punktu;x;y;h; gdzie h1 rzędna góry h2 rzędna dołu 19 S t r o n a

20 H wysokość Zawartość pliku TXT powinna być podzielona na bazy (EGB, GESUT, BDOT 500). W bazie danych GESUT obligatoryjny jest podział według rodzajów sieci ( branż). W bazie danych BDOT 500 obligatoryjny jest podział według kategorii klas i klas obiektów. Plik tekstowy nie jest bazą roboczą i jest dopuszczalny czasowo. Termin dopuszczalności składania plików txt zostanie podany w odrębnym komunikacie ze stosownym wyprzedzeniem. Zalecenia opracowali pracownicy Zespołu Mapy Numerycznej pod kierownictwem Kierownika Zespołu Urszuli Powroźnik 20 S t r o n a
