1 RDS MULTIPROJEKT 5 ul. Błękitna 8, Goleniów OPRACOWANIE: BUDOWA WIATY JAKO ZADASZENIA ISTNIEJĄCEGO SKŁADOWISKA OSADU NA OCZYSZCZALNI ŚCIEKÓW W STEPNICY BRANŻA: ARCHITEKTONICZNO - KONSTRUKCYJNA OBIEKT: INWESTOR: WIATA JAKO ZADASZENIE ISTNIEJĄCEGO SKŁADOWISKA OSADU DZ. NR 232/11 OBRĘB GEOD. STEPNICA - 1, powiat goleniowski, województwo zachodniopomorskie MIASTO I GMINA STEPNICA ul. Kościuszki Stepnica OŚWIADCZENIE W trybie art. 20 pkt. 4 Ustawy Prawo Budowlane z dnia 7 Lipca 1994 r. (Dz. U. z 2010r., Nr 243, poz z późniejszymi zmianami), niniejszym oświadczam, że opracowana i sprawdzona przeze mnie dokumentacja projektowa p.n.: Budowa wiaty jako zadaszenia istniejącego składowiska osadu na oczyszczalni ścieków w Stepnicy, opracowana została zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. BRANŻA ARCHITEKTONICZNA PROJEKTANT: mgr inż. arch. Magdalena Zgorzelska uprawnienia nr 20/ZPOIA/2003 SPRAWDZAJĄCY: mgr inż. arch. Paweł Kaliczyński uprawnienia nr 5/ZPOIA/OKK/2010 BRANŻA KONSTRUKCYJNA PROJEKTANT: mgr inż. Łukasz Matławski uprawnienia nr ZAP/0005/POOK/08 SPRAWDZAJĄCY: mgr inż. Konrad Stachura uprawnienia nr ZAP/0126/POOK/10 Goleniów, luty 2015

2 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 2 Z A W A R T O Ś Ć P R O J E K T U 1. Strona tytułowa 2. Opis techniczny 3. Informacja BIOZ 4. Opinia geotechniczna 5. Uprawnienia projektowe, zaświadczenia przynależności do Izb 6. Załączniki formalne i uzgodnienia 7. Rysunki 7.1. Plan zagospodarowania Rys. nr P-1 plan zagospodarowania skala 1: Architektura Rys. nr A-1 rzut przyziemia skala 1:100 Rys. nr A-2 rzut dachu skala 1:100 Rys. nr A-3 Przekrój A-A skala 1:50 Rys. nr A-4 Przekrój B-B skala 1:50 Rys. nr A-5 Elewacje skala 1: Konstrukcja Rys. nr K-01 Rys. nr K-02 Rys. nr K-03 Rys. nr K-04 Rys. nr K-05 Rys. nr K-06 Rys. nr K-07 Rys. nr K-08 Rys. nr K-09 Rys. nr K-10 Rys. nr K-11 Rys. nr K-12 Rys. nr K-13 Rys. nr K-14 Rys. nr K-15 Rys. nr K-16 Rzut fundamentów Rzut przyziemia Rzut konstrukcji dachu Rzut konstrukcji obudowy dachu Widoki konstrukcji ścian Przekrój A-A Studnia fundamentowa F001 Słupy C101, C104 Słupy C102, C103 Rygle C101, C104 Rygle C102, C103 Stężenia Płatwie P101 - P103 Płatwie P104 - P106 Płatwie P107 - P109 Nakładki SS101 - SS104

3 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 3 O P I S T E C H N I C Z N Y do planu zagospodarowania działki 1. PODSTAWA OPRACOWANIA zlecenie i uzgodnienie z Inwestorem, decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Burmistrza Gminy Stepnica, mapa sytuacyjno - wysokościowa terenu inwestycji, skala 1:500, opinia geotechniczna, Ustawa z dnia 7 lipca 1997 r. Prawo Budowlane (Dz. U. z 2013r., poz z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 nr 462). 2. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest budowa wiaty konstrukcji stalowej w celu zadaszenia istniejącego składowiska osadowego na terenie istniejącej oczyszczalni ścieków w Stepnicy, lokalizowanej na terenie działki nr 232/11, obręb geodezyjny Stepnica-1, gm. Stepnica. 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Działka nr 232/11 objęta opracowaniem jest działką zabudowaną, uzbrojoną, częściowo zadrzewioną. Na terenie działki zlokalizowana jest istniejąca oczyszczalnia ścieków. Teren zagospodarowany: częściowo utwardzony, obsadzony zielenią i ogrodzony. Na terenie istniejącej oczyszczalni ścieków istnieją obiekty budowlane o konstrukcji murowanej oraz stalowej. Działka od strony południowo - zachodniej graniczy z drogą publiczną (dz. nr 254/2), natomiast z pozostałych stron graniczy z działkami rolnymi, łąki. Obiekty budowlane wyposażone w urządzenia oraz infrastrukturę techniczną niezbędną do prawidłowego funkcjonowania oczyszczalni ścieków. Obiekty budowlane wyposażone w instalacje wodociągową, kanalizacji sanitarnej i deszczowej, energii elektrycznej. Obsługa komunikacyjna terenu odbywa się poprzez istniejący wjazdy z drogi publicznej stanowiącej działkę drogową nr 254/2. Ukształtowanie terenu - płaskie. Rzędne terenu w strefie opracowanego zagospodarowania wynoszą od 1,14m.n.p.m do 1,19m.n.p.m.

4 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 4 4. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Na terenie działki nr 232/11 zaprojektowano wiatę konstrukcji stalowej o wymiarach w rzucie 12,5m x 18,5m, jako zadaszenie istniejącego składowiska osadu. Obiekt wolnostojący, jednokondygnacyjny, parterowy. Wiatę usytuowano nad istniejącym składowiskiem osadu, w pobliżu istniejącego budynku (nr ewid. 783). Wiata zlokalizowana w zmiennej odległości od granicy działki wynoszącej od 17,3m do 23,3m. Projektowana wiata będzie stanowić uzupełnienie istniejącej zabudowy na terenie oczyszczalni ścieków. Przedmiotowa inwestycja jest zgodna z zaleceniami decyzji o warunkach zabudowy. Obsługa komunikacyjna terenu odbywać się będzie poprzez istniejący wjazdy z drogi publicznej (działka drogowa nr 254/2). Zagospodarowanie działki w obrębie istniejącej wiaty pozostaje bez zmian. Istniejący układ komunikacyjny na terenie działki bez zmian. Poziom posadowienia przyziemia wiaty 0,00 = 1,2m.n.p.m. Przyjęta rzędna posadowienia obiektu powyżej rzędnej zwierciadła wody stuletniej. Projektowane uzbrojenie terenu Nie projektuje się doprowadzenia żadnych instalacji do wiaty. Odprowadzenie wód opadowych z wiaty poprzez system rynien dachowych i rur spustowych na własny teren nieutwardzony. Istniejące składowisko osadu nie stanowi przedmiotu opracowania. 5. ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA DZIAŁKI Powierzchnia działki nr 232/ ,00m 2-100,00% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-1,71% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-1,80% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-0,46% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-0,97% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-0,61% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-0,25% Powierzchnia zabudowy istniejącego budynku nr ewid ,00m 2-0,38% Powierzchnia zabudowy projektowanej wiaty - 231,25m 2-1,57% 6. DANE O WPISIE DZIAŁKI LUB TERENU DO REJESTRU ZABYTKÓW ORAZ OCHRONIE NA PODSTAWIE USTALEŃ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA TERENU Nie dotyczy

5 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 5 7. INFORMACJE I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH I ICH OTOCZENIA W ZAKRESIE ZGODNYM Z PRZEPISAMI ODRĘBNYMI. Teren inwestycji znajduje się w obrębie obszaru NATURA 2000 Obszar Specjalnej Ochrony Ptaków Natura 2000 Łąki Skoszewskie, kod obszaru PLB Realizacja inwestycji nie pogorszy stanu siedlisk przyrodniczych ani siedlisk gatunków roślin i zwierząt, nie wpłynie negatywnie na gatunki, dla których ochrony został wyznaczony obszar NATURA 2000 ani nie pogorszy integralności obszaru NATURA INNE KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH Nie dotyczy 9. WARUNKI OCHRONY PRZECIWPOWODZIOWEJ Zachodnia część gminy Stepnica obwałowana jest wałami przeciwpowodziowymi, chroniącymi tereny rolnicze i zabudowane przed wodami z Zalewu Szczecińskiego. Obwałowane są także odcinki rzek: Gowienicy i Krępy. Projektowana wiata zlokalizowana jest na terenie istniejącej oczyszczalni ścieków, która znajduje się w zasięgu ochrony przeciwpowodziowej Gminy Stepnica, z wykorzystaniem istniejącego sprzętu i urządzeń. 10. GEOTECHNICZNE WARUNKI POSADOWIENIA BUDYNKU - PRZEDMIOT, ZAKRES I CEL OPRACOWANIA Geotechniczne warunki posadowienia dla projektowanej wiaty zawarte są w Opinii geotechnicznej sporządzonej przez mgr Marka Obera w lutym 2015r. stanowiące integralną część niniejszego projektu. Całość rodzimych gruntów mineralnych w objętej badaniami strefie zaliczono do jednej warstwy geotechnicznej. WARSTWA I to rzeczne piaski drobne (FSa), nawodnione, średniozagęszczone o obliczeniowej wartości stopnia zagęszczenia ID = 49%. Piaski w-wy I budują całość utworów rzecznych w objętej badaniami strefie. Ponadto w obrębie nasypowych piasków wydzielono dwie kolejne warstwy: - warstwa Mg1 to nasypowe piaski drobne humusowe, wilgotne i nawodnione, luźne o obliczeniowej wartości stopnia zagęszczenia, - warstwa Mg2 to nasypowe piaski drobne humusowe, wilgotne i nawodnione, średniozagęszczone o obliczeniowej wartości stopnia zagęszczenia ID = 37%. Do kolejnej warstwy zaliczono także bagienne grunty organiczne torfy Or(T), budujące cienką pokrywę na stropie rzecznych piasków na całej powierzchni badanego obszaru. WARSTWA T to torfy o miąższości m, częściowo skonsolidowane wskutek wieloletniego obciążenia nasypami.

6 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica Wnioski i zalecenia Projektowana wiata usytuowana będzie w miejscu otoczonego niskim obwałowaniem poletka odwadniania osadu. W podłożu projektowanej wiaty na terenie oczyszczalni ścieków w Stepnicy występują rzeczne piaski drobne (FSa), przykryte cienką ( m) warstwą bagiennych torfów, oraz piaszczysto humusowymi nasypami o miąższości m. Woda gruntowa występuje w podłożu w dwóch strefach. Woda strefy górnej, zawieszona na słabo przepuszczalnych torfach, stabilizuje się na głębokości m p.p.t.; tj. na rzędnych m n.p.m. Woda strefy dolnej w leżących pod torfami rzecznych piaskach ma zwierciadło napięte, które stabilizuje się 0.4 m poniżej wody strefy górnej, na głębokości m p.p.t.; tj. od do 0.02 m n.p.m. Maksymalny poziom wody górnej strefy mogący mieć miejsce w okresach roztopów lub silnie zwiększonych opadów - przypada o ok. 0.4 m powyżej stanu stwierdzonego w otworach, na głębokości zaledwie ok m p.p.t. i rzędnej ok. 0.8 m n.p.m. Warunki wodne są więc korzystne dla budowy i eksploatacji projektowanej wiaty. Warunki gruntowe nie są w pełni korzystne, ponieważ na całej powierzchni badanego terenu pod nasypami zalega warstwa bagiennych torfów. Okolicznością korzystną jest małe zróżnicowanie miąższości torfów, a także fakt, iż zalegają one poniżej zwierciadła wody gruntowej, wskutek czego nie grozi im utlenianie i połączona ze zmniejszeniem objętości przemiana w tzw. mursz. Po przeanalizowaniu obciążeń i ocenie geotechnicznych właściwości rozważanego podłoża, zaprojektowano posadowienie projektowanej wiaty na studniach opuszczanych, zagłębionych do stropu rzecznych piasków warstwy I. Projektowana wiata z racji rozmiarów i łatwo wyznaczalnego układu statycznego jest obiektem należącym do pierwszej kategorii geotechnicznej, jednak wskutek złożonych warunków gruntowych (o czym przesądza obecność w podłożu torfów należy uznać ją za obiekt kategorii drugiej. Zaleca się komisyjny odbiór wykopu pod fundamenty, celem ustalenia czy w dnie wykopu zalegają grunty rodzime nośne Wytyczne wykonywania robót fundamentowych W trakcie prowadzenia robót ziemnych należy ściśle stosować się do wymagań normy PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. Studnie wykonać można z użyciem samojezdnej koparki, która kopie wąskoprzestrzenny wykop pod studnię do poziomu jej posadowienia, a następnie mimo napływającej od spodu wody ustawia w wykopie kręgi studni. przy sprawnym kopaniu wykopów i ustawaniu studni nie zachodzi potrzeba odwadniania wykopów, także z wnętrza studni nie należy pompować wody, a ich betonowanie powinno zostać wykonane stosowaną w hydrotechnice metodą contractor, polegającą na podawaniu betonu z pompy na dno wypełnionej wodą studni, z podciąganiem wylotu rury w miarę wypełniania studni betonem i wypływu wypieranej przez beton wody (tylko przy takim sposobie podawania betonu nie ulega on rozmyciu przez wodę).

7 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 7 OPI S T E C H N I C Z N Y do projektu architektoniczno-konstrukcyjnego I DANE OGÓLNE 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany wiaty konstrukcji stalowej jako zadaszenie istniejącego składowiska osadowego na terenie istniejącej oczyszczalni ścieków w Stepnicy, lokalizowanej na terenie działki nr 232/11, obręb geodezyjny Stepnica-1, gm. Stepnica. Zakres opracowania obejmuje rozwiązania architektoniczno-konstrukcyjne związane z budową wiaty konstrukcji stalowej w celu zadaszenia istniejącego składowiska osadowego na terenie istniejącej oczyszczalni ścieków w Stepnicy. Część architektoniczno-konstrukcyjna zawiera rozwiązania projektowe wiaty w zakresie formy, układu funkcjonalnego, układu konstrukcyjnego, rozwiązań technicznych. 2. Przeznaczenie budynku i jego charakterystyka Projektowana wiata konstrukcji stalowej w rzucie poziomym w kształcie prostokąta, o wymiarach 12,5m x 18,5m i wysokości 6,20m. Rozpiętości wiaty w osiach słupów 6,0m i 12,0m. Obiekt wolnostojący, jednokondygnacyjny, parterowy. Dach dwuspadowy o kącie nachylenia połaci dachowych 10, pokryty blachą trapezową. Wiata jest nieobudowana. Wiata doświetlona będzie światłem naturalnym. Głównym zadaniem projektowanego obiektu jest ochrona przed niekorzystnymi warunkami atmosferycznymi (śnieg, deszcz) istniejącego składowiska osadu. Projektowana wiata będzie stanowić uzupełnienie istniejącej zabudowy na terenie oczyszczalni ścieków Funkcja budynku Wiata jest obiektem parterowym, jednonawowym, jednobryłowym o konstrukcji stalowej z dachem dwuspadowym o nachyleniu połaci dachowej 10, krytym blachą trapezową. Wiata jest nieobudowana. Głównym zadaniem projektowanego obiektu jest ochrona przed niekorzystnymi warunkami atmosferycznymi (śnieg, deszcz) istniejącego składowiska osadu Bryła budynku Główną bryłę wiaty stanowi prostopadłościan przykryty dachem płaskim dwuspadowym o nachyleniu połaci 10.

8 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 8 3. Podstawowe dane techniczne 3.1. Powierzchnia zabudowy - 231,25m Powierzchnia użytkowa - 229,25m Kubatura ,00m Wysokość wiaty - 6,20m 3.5. Liczba kondygnacji Maksymalne wymiary obiektu - 18,50m 4. Wyposażenie instalacyjne Nie projektuje się doprowadzenia żadnych instalacji do wiaty. Odprowadzenie wód opadowych z wiaty poprzez system rynien dachowych i rur spustowych na własny teren nieutwardzony. Wiata doświetlona będzie światłem naturalnym. 5. Warunki lokalizacji Wiata zlokalizowana na działce z zapewnionym dojazdem, źródłem wody oraz możliwością odprowadzenia ścieków i doprowadzenia energii elektrycznej.

9 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 9 II ARCHITEKTURA I ZAŁOŻENIA KONSTRUKCYJNE 1. Dane ogólne Wiata jest obiektem parterowym, jednonawowym, jednobryłowym o konstrukcji stalowej z dachem dwuspadowym o nachyleniu połaci dachowej 10, krytym blachą trapezową. Wiata jest nieobudowana. Konstrukcja szkieletowa, stalowa o wymiarach w osiach konstrukcyjnych 6,0 12,0m i max. wys. zewnętrznej 6,20m. Obiekt wykonany w technologii szkieletu stalowego. 2. Opis konstrukcji budynku 2.1. Układ konstrukcyjny budynku Wiatę zaprojektowano jako ramę przestrzenną w konstrukcji stalowej. Układ statyczny - ramy o węzłach podatnych i sztywnych, połączonych przegubowo z fundamentami studniami opuszczanymi. Niezmienność geometryczną układów zapewniają stężenia połaciowe oraz ścienne. Wiata o układzie ramowym w konstrukcji stalowej ze stali S235J0 spawana elektrodami E380RC11. Układ konstrukcyjny wiaty stanowią rygle dachowe stalowe HEA 240 oparte na słupach stalowych HEA 220 w rozstawie osi modułowych obiektu na kierunku podłużnym 3x6,0m, na kierunku poprzecznym 12,0m. Słupy konstrukcji stalowej posadowione na trzpieniach studni opuszczanych. Pokrycie dachowe z blachy trapezowej Materiały konstrukcyjne stal zbrojeniowa B500C, beton konstrukcyjny C30/37, stal profili gorącowalcowanych S235J0, stal profili zimnogiętych S350GD + Z275, stal blach trapezowych S320GD + Z Zastosowane schematy konstrukcyjne W obliczeniach statyczno-wytrzymałościowych przyjęto następujące schematy statyczne: - ramy o węzłach podatnych i sztywnych, połączone przegubowo z trzpieniami żelbetowymi posadowienie na studniach opuszczanych, - płatwie jako belki trzyprzęsłowe ciągłe, obciążone obciążeniem ciągłym od blachy trapezowej, - stężenia ścienne i połaciowe z prętów stalowych jako wiotkie cięgna Założenia przyjęte do obliczeń statycznych Projektowany obiekt znajduje się w 2 strefie obciążenia śniegiem na wysokości H 1000 m n.p.m. i 2 strefie obciążenia wiatrem na wysokości a 300 m n.p.m. Nie uwzględniono usytuowania budynku względem kierunku działania wiatru przyjęto najniekorzystniejszą wartość współczynnika kierunkowego c dir = 1,0. Otaczający teren zaliczono do III kategorii terenu.

10 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 10 Podstawowa kategoria projektowanego okresu użytkowania (klasa konstrukcji) S4. Klasy ekspozycji (dla konstrukcji żelbetowych i betonowych) przyjęto XC3 (części wystające ponad teren) i XC2, XA1 (fundamenty) Obowiązujące normy zastosowane do projektowania - PN-EN 1990:2004. Eurokod: Podstawy projektowania konstrukcji. - PN-EN :2004. Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. - PN-EN :2005. Eurokod 1: Oddziaływania na konstrukcje. Część 1-3: Oddziaływania ogólne. Obciążenie śniegiem. - PN-EN :2008. Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania ogólne. Oddziaływania wiatru. - PN-EN :2008. Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków. - PN-EN :2006. Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-1: Reguły ogólne i reguły dla budynków. - PN-EN :2006. Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-3: Reguły ogólne. Reguły uzupełniające dla konstrukcji z kształtowników i blach profilowanych na zimno. - PN-EN :2006. Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-8: Projektowanie węzłów. - PN-EN :2008. Eurokod 7: Projektowanie geotechniczne. Zasady ogólne. - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli Programy zastosowane przy tworzeniu projektu Autodesk Robot Structural Analysis Professional 2015 BP wersja 5.1 (styczeń 2015) DPP wersja 3.0 (wrzesień 2012) 3. Opis projektowanych rozwiązań 3.1. Posadowienie i fundamenty posadowienie wiaty w gruncie nośnym za pośrednictwem żelbetowych studni opuszczanych wykonanych z kręgów z betonu klasy C35/45 o średnicy wewnętrznej 1500 mm i grubości ścianki obudowy 160 mm. Wypełnienie studni betonem C30/37, trzpienie żelbetowe z betonu C30/37, zbrojone prętami ze stali B500C. Przyjęto poziom porównawczy ppp = ±0,00 = 1,20mnpm, poziom posadowienia - spód fundamentów = 1,00mnpm (~2,20mppt) Konstrukcja nośna wiaty - szkielet stalowy ze stali profilowej S235J0, wykonany na warsztacie poprzez spawanie elementów wysyłkowych elektrodami E380RC Słupy - z profilu gorącowalcowanego HEA 220 stal S235J0.

11 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica Rygle - z profilu gorącowalcowanego HEA 240 stal S235J Płatwie - wykonane z zetowników zimnogiętych BLACHY PRUSZYŃSKI BP/Z250 68/60 2,00 ze stali S350GD + Z Stężenia połaciowe i ścienne wykonane z rur okrągłych RO 44,5 4 oraz prętów okrągłych 20 ze stali S235J0. 4. Wykończenie obiektu 4.1. Izolacje trzpienie żelbetowe - pionowa przeciwwilgociowa: wykonana z powłokowych mas bitumicznych lepik, emulsja lub asfaltowo-gumowa masa dyspersyjna gr. min. 2mm nakładana w dwóch warstwach. Podłoże pod izolacje powłokową zagruntować roztworem lub emulsją asfaltową Malowanie i powłoki antykorozyjne wszystkie elementy powinny być oczyszczone ręcznie lub mechanicznie do stopnia St 2 lub St 3 wg PN-EN ISO :2008. po wbudowaniu, odsłonięte powierzchnie w/w elementów powinny zostać zabezpieczone przez pokrycie ich podkładem epoksydowym, np. NOXAN RO 9169, a następnie farbą epoksydową, np. NOXAN RO 9100/ Przekrycie - z blach trapezowych BLACHY PRUSZYŃSKI T50 0,60 ze stali S320GD + Z275 negatyw lub pozytyw System orynnowania odprowadzenie wód opadowych z dachu poprzez system rynien z blachy stalowej powlekanej grubości 0,70mm Ø125mm ułożonych ze spadkiem w kierunku rur spustowych, a dalej rurami spustowymi Ø100mm do kanalizacji deszczowej Obróbki blacharskie - rynny, rury spustowe, obróbki kominkowe, kapniki z blachy stalowej powlekanej grubości 0,70mm

12 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 12 III OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE 1.1. Założenia do obliczeń Projektowany obiekt znajduje się w 2 strefie obciążenia śniegiem na wysokości H 1000 m n.p.m. i 2 strefie obciążenia wiatrem na wysokości a 300 m n.p.m. Nie uwzględniono usytuowania budynku względem kierunku działania wiatru przyjęto najniekorzystniejszą wartość współczynnika kierunkowego c dir = 1,0. Otaczający teren zaliczono do III kategorii terenu. Podstawowa kategoria projektowanego okresu użytkowania (klasa konstrukcji) S4. Klasy ekspozycji (dla konstrukcji żelbetowych i betonowych) przyjęto XC3 (części wystające ponad teren) i XC2, XA1 (fundamenty) Zestawienie oddziaływań Dach Lp. Składowe oddziaływań Wartości oddziaływań [kn/m 2 ] Oddziaływania stałe 1. Płatwie ze stali zimnogiętej BP-Z ,00 co 2200 mm 0,064/2,20 g k,1 = 0,03 Σ oddziaływań stałych konstrukcyjnych: g k (1) = 0, Blacha trapezowa T50, gr. 0,60 mm g k,2 = 0,06 Oddziaływania zmienne Σ oddziaływań stałych niekonstrukcyjnych: g k (2) = 0, Oddziaływanie śniegu q k,1 = 0, Oddziaływania śniegu Wartość charakterystyczna oddziaływanie śniegu na grunt s k = 0,9 kn/m 2 Współczynnik kształtu dachu μ i = μ 1 = 0,80 Współczynnik ekspozycji C e = 1,0 Współczynnik termiczny C t = 1,0 Równomiernie rozłożone powierzchniowe oddziaływanie śniegu s = μ i C e C t s k = 0,80 1,0 1,0 0,9 = 0,72 kn/m 2

13 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica Oddziaływania wiatru Bazowa prędkość wiatru Współczynnik kierunkowy c dir = 1,0 Współczynnik sezonowy c season = 1,0 Podstawowa wartość bazowa prędkości wiatru v b,0 = 26 m/s v b = c dir c season v b,0 = 1,0 1,0 26 = 26 m/s Wysokość odniesienia Wysokość obiektu h = 6,20 m Wysokość odniesienia dla ciśnienia zewnętrznego z e = h = 6,20 m Wartość charakterystyczna szczytowego ciśnienia prędkości Współczynnik ekspozycji c e (z) = c e (z e ) = 1,89 ( z e )0,26 = 1,89 ( 6,20 0, ) = 1,669 Podstawowa wartość bazowa ciśnienia prędkości q b.0 = q b = 0,42 kn/m 2 q p (z) = q p (z e ) = c e (z e )q b = 1,669 0,42 = 0, 71 kn/m 2 Współczynniki ciśnienia netto Przypadek 1 (wiatr z kierunku prostopadłego do dłuższego boku budynku ±45 ) b = 19,00 m, d = 14,00 m b/10 = 1,90 m; d/10 = 1,40 m Parcie, wszystkie φ c p.net (A) = 0,700 c p.net (B) = 1,800 c p.net (C) = 1,400 c p.net (D) = 0,400 w net (A) = q p (z e )c p.net (A) = 0,71 0,700 = 0, 50 kn/m 2 w net (B) = q p (z e )c p.net (B) = 0,71 1,800 = 1, 28 kn/m 2 w net (C) = q p (z e )c p.net (C) = 0,71 1,400 = 0, 99 kn/m 2 w net (D) = q p (z e )c p.net (D) = 0,71 0,400 = 0, 28 kn/m 2 Ssanie, φ = 1 c p.net (A) = 1,300

14 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 14 c p.net (B) = 2,000 c p.net (C) = 1,800 c p.net (D) = 1,800 w net (A) = q p (z e )c p.net (A) = 0,71 ( 1,300) = 0, 92 kn/m 2 w net (B) = q p (z e )c p.net (B) = 0,71 ( 2,000) = 1, 42 kn/m 2 w net (C) = q p (z e )c p.net (C) = 0,71 ( 1,800) = 1, 28 kn/m 2 w net (D) = q p (z e )c p.net (D) = 0,71 ( 1,800) = 1, 28 kn/m 2 Ssanie, φ = 0 c p.net (A) = 0,700 c p.net (B) = 1,500 c p.net (C) = 1,400 c p.net (D) = 1,400 w net (A) = q p (z e )c p.net (A) = 0,71 ( 0,700) = 0, 50 kn/m 2 w net (B) = q p (z e )c p.net (B) = 0,71 ( 1,500) = 1, 07 kn/m 2 w net (C) = q p (z e )c p.net (C) = 0,71 ( 1,400) = 0, 99 kn/m 2 w net (D) = q p (z e )c p.net (D) = 0,71 ( 1,400) = 0, 99 kn/m 2 Przypadek 2 (wiatr z kierunku prostopadłego do krótszego boku budynku ±45 ) b = 14,00 m, d = 19,00 m b/10 = 1,40 m; d/10 = 1,90 m Ssanie, φ = 1 c p.net (A) = 1,300 c p.net (B) = 2,000 c p.net (C) = 1,800 w net (A) = q p (z e )c p.net (A) = 0,71 ( 1,300) = 0, 92 kn/m 2 w net (B) = q p (z e )c p.net (B) = 0,71 ( 2,000) = 1, 42 kn/m 2 w net (C) = q p (z e )c p.net (C) = 0,71 ( 1,800) = 1, 28 kn/m 2 Ssanie, φ = 0 c p.net (A) = 0,700 c p.net (B) = 1,500 c p.net (C) = 1,400 w net (A) = q p (z e )c p.net (A) = 0,71 ( 0,700) = 0, 50 kn/m 2 w net (B) = q p (z e )c p.net (B) = 0,71 ( 1,500) = 1, 07 kn/m 2 w net (C) = q p (z e )c p.net (C) = 0,71 ( 1,400) = 0, 99 kn/m 2 Siły działające na odsłonięte elementy prętowe Słupy HEA220 F w = c s c d c f q p (z e )A ref = 1,0 2,0 0,95 bl = 1,0 2,0 0,95 0,22 4,64 = 1,94 kn Rygle HEA240 F w = c s c d c f q p (z e )A ref = 1,0 2,0 0,95 bl = 1,0 2,0 0,95 0,23 7,10 = 3,10 kn

15 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica Dobór elementów obudowy dachowej Założenia do obliczeń Doboru blach trapezowych obudowy dachowej dokonano w programie BP wersja 5.1 (styczeń 2015), a płatwi dachowych w programie DPP wersja 3.0 (wrzesień 2012), dedykowanych dla wyrobów firmy BLACHY PRUSZYŃSKI. Oba programy stworzono w oparciu o normę PN-EN :2008. Kąt nachylenia połaci α = 10 < 14. Płatwie są stężone w płaszczyźnie poszycia za pomocą blachy trapezowej o odpowiedniej sztywności, połączonej w sposób ciągły w co drugiej dolnej fałdzie z pasem płatwi. Parametry blachy: moment bezwładności I e = mm 4 /m; grubość blachy t bl = 0,70 mm; wysokość blachy h bl = 14 mm. Odpowiada to w przybliżeniu blasze T20 gr. 0,60 mm w układzie dwu- lub trójprzęsłowym w położeniu pozytywu lub T20 gr. 0,50 mm w układzie dwu- lub trójprzęsłowym w położeniu negatywu. Uciąglenie płatwi zetowych uzyskuje się poprzez ich połączenie nad podporami przy pomocy nakładek z takiego samego profilu. Przyjęto następujące kombinacje obciążeń: kombinacja 1: STAŁE + WIATR (ssanie) kombinacja 2: STAŁE + ŚNIEG + WIATR (parcie) Dobór blach trapezowych obudowy dachowej Założenia: układ typowy; stal S320; liczba przęseł: trzy; rozpiętość przęsła 2200 mm; szerokość podpory wewnętrznej 60 mm; obciążenia kombinacja 1: obliczeniowe 1,42 1,50 = 2,13 kn/m 2 charakterystyczne 1,42 kn/m 2 obciążenia kombinacja 2: obliczeniowe (0,72 + 1,28) 1,50 = 3,00 kn/m 2 charakterystyczne 0,72 + 1,28 = 2,00 kn/m 2 dodano ciężar blachy ze współczynnikiem γ f = 1,35 położenie: pozytyw lub negatyw kryterium ugięcia L/200 Dobrano blachę BLACHY PRUSZYŃSKI T50 0,60 ze stali gatunku S320GD + Z275. Warunek SGN: 93%. Warunek SGU: 62%. Oba warunki zostały spełnione Dobór płatwi obudowy dachowej Założenia: profil Z, stal S350GD; układ trzyprzęsłowy, z połączeniami płatwi na zakład; obciążenia kombinacja 1: Q d = 0,06 kn/m 2 Q dn = 0,06 kn/m 2 N = 10 kn w = 0,06 1,35 1,08 1,50 = 1,54 kn/m 2

16 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 16 q L/200 = 0,06 1,08 = 1,02 kn/m 2 obciążenia kombinacja 2: Q d = 0,06 1,35 + (0,72 + 0,86) 1,50 = 2,45 kn/m 2 Q dn = 2,45 kn/m 2 N = 10 kn w = 0 kn/m 2 q L/200 = 0,06 + 0,72 + 0,86 = 1,64 kn/m 2 rozpiętość przęsła L = 6,00 m; rozstawy płatwi a = 2,20 m. Dobrano płatwie BLACHY PRUSZYŃSKI BP/Z250 68/60 2,00 ze stali gatunku S350GD. Warunek SGN: 88%. Warunek SGN z ew. siłą podłużną N=10 kn: 93%. Warunek SGU: 67%. Wszystkie warunki zostały spełnione Obliczenia wybranych elementów konstrukcyjnych Widok ogólny wiaty

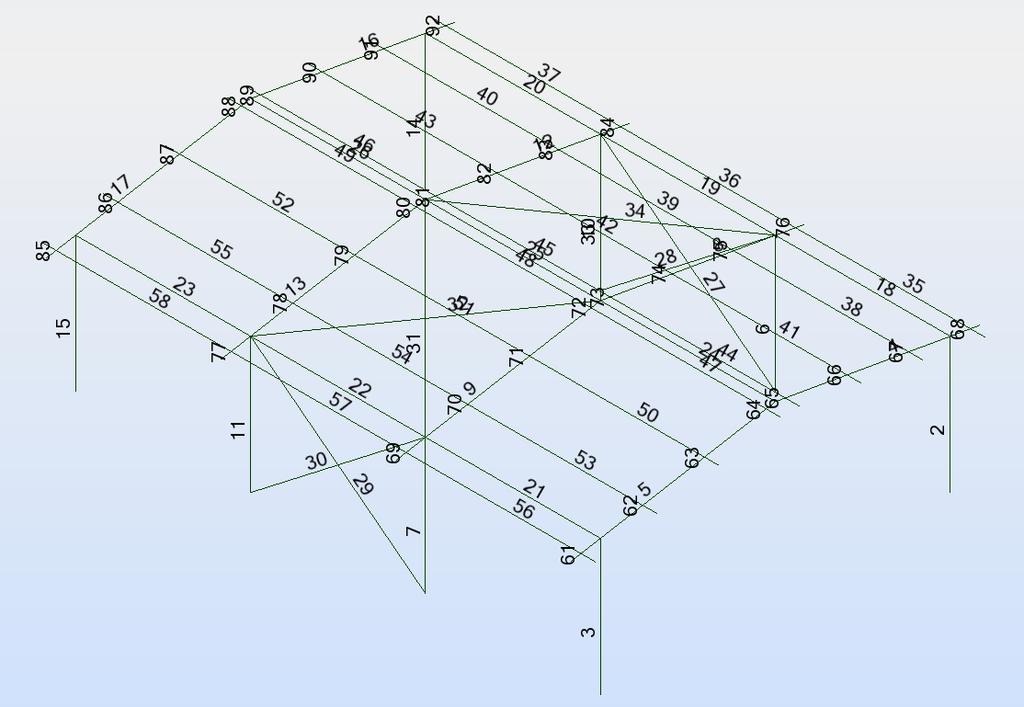

17 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 17 Numeracja elementów Obliczenia najbardziej wytężonych elementów Słup NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 6 Słup_rado_03_6 PUNKT: 2 WSPÓŁRZĘDNA: x = 0.25 L = 1.16 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 16 SGN /344/ 1* * * *0.90 MATERIAŁ: S 235 W ( S 235 ) fy = MPa PARAMETRY PRZEKROJU: HEA 220 h=210.0 mm gm0=1.00 gm1=1.00 b=220.0 mm Ay= mm2 Az= mm2 Ax= mm2 tw=7.0 mm Iy= mm4 Iz= mm4 Ix= mm4 tf=11.0 mm Wply= mm3 Wplz= mm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N,Ed = kn My,Ed = kn*m Mz,Ed = kn*m Vy,Ed = 0.07 kn Nc,Rd = kn My,Ed,max = kn*m Mz,Ed,max = kn*m Vy,T,Rd = kn Nb,Rd = kn My,c,Rd = kn*m Mz,c,Rd = kn*m Vz,Ed = kn MN,y,Rd = kn*m MN,z,Rd = kn*m Vz,T,Rd = kn Mb,Rd = kn*m Tt,Ed = kn*m KLASA PRZEKROJU = 1

18 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 18 PARAMETRY ZWICHRZENIOWE: z = 0.00 Mcr = kn*m Krzywa,LT - b XLT = 0.96 Lcr,low=4.64 m Lam_LT = 0.50 fi,lt = 0.61 XLT,mod = 0.98 PARAMETRY WYBOCZENIOWE: względem osi y: względem osi z: Ly = 4.64 m Lam_y = 0.54 Lz = 4.64 m Lam_z = 0.90 Lcr,y = 4.64 m Xy = 0.87 Lcr,z = 4.64 m Xz = 0.60 Lamy = kzy = 0.99 Lamz = kzz = 0.67 FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: N,Ed/Nc,Rd = 0.06 < 1.00 (6.2.4.(1)) (My,Ed/MN,y,Rd)^ (Mz,Ed/MN,z,Rd)^1.00 = 0.03 < 1.00 ( (6)) Vy,Ed/Vy,T,Rd = 0.00 < 1.00 ( ) Vz,Ed/Vz,T,Rd = 0.07 < 1.00 ( ) Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6) Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6) Kontrola stateczności globalnej pręta: Lambda,y = < Lambda,max = Lambda,z = < Lambda,max = STABILNY My,Ed,max/Mb,Rd = 0.65 < 1.00 ( (1)) N,Ed/(Xy*N,Rk/gM1) + kyy*my,ed,max/(xlt*my,rk/gm1) + kyz*mz,ed,max/(mz,rk/gm1) = 0.67 < 1.00 (6.3.3.(4)) N,Ed/(Xz*N,Rk/gM1) + kzy*my,ed,max/(xlt*my,rk/gm1) + kzz*mz,ed,max/(mz,rk/gm1) = 0.74 < 1.00 (6.3.3.(4)) Profil poprawny!!! PRZEMIESZCZENIA GRANICZNE Ugięcia Nie analizowano Przemieszczenia vx = 1.5 mm < vx max = L/ = 30.9 mm Zweryfikowano Decydujący przypadek obciążenia: 19 SGU /39/ 1* * * *1.00 vy = 15.8 mm < vy max = L/ = 30.9 mm Zweryfikowano Decydujący przypadek obciążenia: 19 SGU /4/ 1* * * *1.00 Profil poprawny!!! Rygiel NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 8 Belka_rado_02_8 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.14 L = 1.02 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 16 SGN /344/ 1* * * *0.90 MATERIAŁ: S 235 W ( S 235 ) fy = MPa

19 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 19 PARAMETRY PRZEKROJU: HEA 240 h=230.0 mm gm0=1.00 gm1=1.00 b=240.0 mm Ay= mm2 Az= mm2 Ax= mm2 tw=7.5 mm Iy= mm4 Iz= mm4 Ix= mm4 tf=12.0 mm Wply= mm3 Wplz= mm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N,Ed = kn My,Ed = kn*m Mz,Ed = 1.05 kn*m Vy,Ed = 1.03 kn Nc,Rd = kn My,Ed,max = kn*m Mz,Ed,max = 1.11 kn*m Vy,T,Rd = kn Nb,Rd = kn My,c,Rd = kn*m Mz,c,Rd = kn*m Vz,Ed = kn MN,y,Rd = kn*m MN,z,Rd = kn*m Vz,T,Rd = kn Mb,Rd = kn*m Tt,Ed = 0.11 kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: z = 1.00 Mcr = kn*m Krzywa,LT - b XLT = 0.74 Lcr,low=7.11 m Lam_LT = 0.93 fi,lt = 0.91 XLT,mod = 0.89 PARAMETRY WYBOCZENIOWE: względem osi y: względem osi z: Ly = 7.11 m Lam_y = 0.15 Lz = 7.11 m Lam_z = 0.26 Lcr,y = 1.46 m Xy = 1.00 Lcr,z = 1.46 m Xz = 0.97 Lamy = kyy = 0.96 Lamz = kyz = 0.25 FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: N,Ed/Nc,Rd = 0.02 < 1.00 (6.2.4.(1)) (My,Ed/MN,y,Rd)^ (Mz,Ed/MN,z,Rd)^1.00 = 0.33 < 1.00 ( (6)) Vy,Ed/Vy,T,Rd = 0.00 < 1.00 ( ) Vz,Ed/Vz,T,Rd = 0.18 < 1.00 ( ) Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.02 < 1.00 (6.2.6) Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.01 < 1.00 (6.2.6) Kontrola stateczności globalnej pręta: Lambda,y = < Lambda,max = Lambda,z = < Lambda,max = STABILNY My,Ed,max/Mb,Rd = 0.64 < 1.00 ( (1)) N,Ed/(Xy*N,Rk/gM1) + kyy*my,ed,max/(xlt*my,rk/gm1) + kyz*mz,ed,max/(mz,rk/gm1) = 0.64 < 1.00 (6.3.3.(4)) N,Ed/(Xz*N,Rk/gM1) + kzy*my,ed,max/(xlt*my,rk/gm1) + kzz*mz,ed,max/(mz,rk/gm1) = 0.57 < 1.00 (6.3.3.(4)) Profil poprawny!!! PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 2.5 mm < uy max = L/ = 35.5 mm Zweryfikowano Decydujący przypadek obciążenia: 19 SGU /26/ 1* * *1.00 uz = 8.8 mm < uz max = L/ = 35.5 mm Zweryfikowano Decydujący przypadek obciążenia: 19 SGU /48/ 1* * * *0.60 Przemieszczenia Nie analizowano Profil poprawny!!!

20 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 20 Stężenie rurowe NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 20 Słup_rado_02_20 PUNKT: WSPÓŁRZĘDNA: x = 0.50 L = 3.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 16 SGN /247/ 1* * *1.50 MATERIAŁ: S 235 W ( S 235 ) fy = MPa PARAMETRY PRZEKROJU: RO 44.5x4 h=44.5 mm gm0=1.00 gm1=1.00 Ay= mm2 Az= mm2 Ax= mm2 tw=4.0 mm Iy= mm4 Iz= mm4 Ix= mm4 Wply= mm3 Wplz= mm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N,Ed = 3.66 kn My,Ed = 0.20 kn*m Nc,Rd = kn Nb,Rd = 5.77 kn My,Ed,max = 0.20 kn*m My,c,Rd = 1.55 kn*m MN,y,Rd = 1.54 kn*m Tt,Ed = 0.01 kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi y: względem osi z: Ly = 6.00 m Lam_y = 4.45 Lz = 6.00 m Lam_z = 4.45 Lcr,y = 6.00 m Xy = 0.05 Lcr,z = 6.00 m Xz = 0.05 Lamy = kyy = 1.43 Lamz = kzy = 0.86 FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: N,Ed/Nc,Rd = 0.03 < 1.00 (6.2.4.(1)) My,Ed/My,c,Rd = 0.13 < 1.00 (6.2.5.(1)) My,Ed/MN,y,Rd = 0.13 < 1.00 ( (2)) Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.01 < 1.00 (6.2.6) Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.01 < 1.00 (6.2.6) Kontrola stateczności globalnej pręta: Lambda,y = > Lambda,max = Lambda,z = > Lambda,max = NIESTABILNY N,Ed/(Xy*N,Rk/gM1) + kyy*my,ed,max/(xlt*my,rk/gm1) = 0.82 < 1.00 (6.3.3.(4)) N,Ed/(Xz*N,Rk/gM1) + kzy*my,ed,max/(xlt*my,rk/gm1) = 0.75 < 1.00 (6.3.3.(4)) Profil poprawny!!!

21 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 21 Stężenie prętowe NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 34 Pręt_01_34 PUNKT: WSPÓŁRZĘDNA: x = 0.50 L = 4.28 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 16 SGN /73/ 1* * *0.90 MATERIAŁ: S 235 W ( S 235 ) fy = MPa PARAMETRY PRZEKROJU: OKRĄG_1 h=20.0 mm gm0=1.00 gm1=1.00 Ay= mm2 Az= mm2 Ax= mm2 tw=10.0 mm Iy= mm4 Iz= mm4 Ix= mm4 Wply= mm3 Wplz= mm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N,Ed = kn Nt,Rd = kn My,Ed = 0.30 kn*m My,pl,Rd = 0.31 kn*m My,c,Rd = 0.31 kn*m MN,y,Rd = 0.31 kn*m Tt,Ed = 0.00 kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi y: względem osi z: FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: N,Ed/Nt,Rd = 0.05 < 1.00 (6.2.3.(1)) My,Ed/My,c,Rd = 0.95 < 1.00 (6.2.5.(1)) My,Ed/MN,y,Rd = 0.95 < 1.00 ( (2)) Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6) Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6) Profil poprawny!!!

22 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 22 Nr WYKAZ STALI GORĄCOWALCOWANEJ nr 1 (cz. 1/3) Ilość Przekrój Długość Jedn. Masa 1 szt. szt. [mm] [mm] [/mb] [] Łączna Gatunek stali Element: słupy C101, C104 Wykonać szt.: HEA ,50 204,63 204,63 S235J0 2 1 bl ,95 15,39 15,39 S235J0 3 2 bl ,28 1,18 2,36 S235J0 4 1 bl ,68 24,87 24,87 S235J0 5 1 bl ,70 4,75 4,75 S235J0 6 1 bl ,88 4,20 4,20 S235J0 Razem 256,2 Dodatek na spoiny 1,8% 5 Ogółem 1 element 261 Ogółem wszystkie elem Element: słupy C102, C103 Wykonać szt.: 4 Uwagi 1 1 HEA ,50 204,63 204,63 S235J0 2 1 bl ,95 15,39 15,39 S235J0 3 2 bl ,28 1,18 2,36 S235J0 4 1 bl ,68 24,87 24,87 S235J0 5 1 bl ,70 4,75 4,75 S235J0 6 1 bl ,88 4,20 4,20 S235J0 7 2 bl ,00 0,36 0,72 S235J0 Razem 256,9 Dodatek na spoiny 1,8% 5 Ogółem 1 element 262 Ogółem wszystkie elem Element: rygle B101, B104 Wykonać szt.: HEA ,30 426,32 426,32 S235J0 2 1 bl ,82 19,59 19,59 S235J0 3 8 bl ,91 1,42 11,38 S235J0 4 4 ZK C ,35 1,73 6,91 S350GD zimnogięty 5 2 bl ,00 0,85 1,70 S235J0 Razem 465,9 Dodatek na spoiny 1,8% 8 Ogółem 1 element 474 Ogółem wszystkie elem. 1897

23 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 23 Nr WYKAZ STALI GORĄCOWALCOWANEJ nr 1 (cz. 2/3) Ilość Przekrój Długość Jedn. Masa 1 szt. szt. [mm] [mm] [/mb] [] Łączna Gatunek stali Uwagi Element: rygle B102, B103 Wykonać szt.: HEA ,30 426,32 426,32 S235J0 2 1 bl ,82 19,59 19,59 S235J0 3 8 bl ,91 1,42 11,38 S235J0 4 4 ZK C ,35 1,73 6,91 S350GD zimnogięty 5 2 bl ,00 0,85 1,70 S235J0 6 2 bl ,00 0,36 0,72 S235J0 Razem 466,6 Dodatek na spoiny 1,8% 8 Ogółem 1 element 475 Ogółem wszystkie elem Element: stężenia BR101 Wykonać szt.: RObs 44,5 4, ,00 23,24 23,24 S235J0 2 2 bl ,83 0,31 0,62 S235J0 Razem 23,9 Dodatek na spoiny 1,8% 0 Ogółem 1 element 24 Ogółem wszystkie el. 146 Element: stężenia BR102 Wykonać szt.: RObs 44,5 4, ,00 22,88 22,88 S235J0 2 2 bl ,83 0,31 0,62 S235J0 Razem 23,5 Dodatek na spoiny 1,8% 0 Ogółem 1 element 24 Ogółem wszystkie elem. 72

24 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 24 Nr WYKAZ STALI GORĄCOWALCOWANEJ nr 1 (cz. 3/3) Ilość Przekrój Długość Jedn. Masa 1 szt. szt. [mm] [mm] [/mb] [] Łączna Gatunek stali Uwagi Element: stężenia BR103 Wykonać szt.: ,47 5,04 5,04 S235J ,47 12,08 12,08 S235J0 3 2 bl ,30 0,41 0,82 S235J0 Razem 17,9 Dodatek na spoiny 1,8% 0 Ogółem 1 element 18 Ogółem wszystkie elem. 73 Element: stężenia BR104 Wykonać szt.: ,47 9,04 9,04 S235J ,47 11,02 11,02 S235J0 3 2 bl ,30 0,41 0,82 S235J0 Razem 20,9 Dodatek na spoiny 1,8% 0 Ogółem 1 element 21 Ogółem wszystkie elem. 85 Element: stężenia BR105 Wykonać szt.: ,58 3,56 3,56 S235J0 Razem 3,6 Dodatek na spoiny 1,8% 0 Ogółem 1 element 4 Ogółem wszystkie elem. 43 Element: stężenia BR106 Wykonać szt.: ,58 5,83 5,83 S235J0 2 2 L ,36 0,44 0,88 S235J0 Razem 6,7 Dodatek na spoiny 1,8% 0 Ogółem 1 element 7 Ogółem wszystkie elem. 41 Element: stężenia BR107 Wykonać szt.: ,58 5,70 5,70 S235J0 2 2 L ,36 0,44 0,88 S235J0 Razem 6,6 Dodatek na spoiny 1,8% 0 Ogółem 1 element 7 Ogółem wszystkie elem. 40 W SUMIE 6387 UWAGA: Wszystkie wymiary sprawdzić na budowie.

25 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 25 Nr Ilość WYKAZ STALI ZIMNOGIĘTEJ nr 1 Przekrój Długość Jedn. Masa 1 szt. szt. [mm] [mm] [/mb] [] Łączna Gatunek stali Element: płatwie P101, P103, P104, P106, P107, P109 Wykonać szt.: BP-Z , ,40 41,57 41,57 S350GD Ogółem 1 element 42 Ogółem wszystkie el. 665 Element: płatwie P102, P105, P108 Wykonać szt.: BP-Z , ,40 38,35 38,35 S350GD Ogółem 1 element 38 Ogółem wszystkie el. 307 Element: nakładki SS101-SS104 Wykonać szt.: BP-Z , ,40 13,44 13,44 S350GD Ogółem 1 element 13 Ogółem wszystkie el. 215 W SUMIE 1187 UWAGA: Wszystkie wymiary sprawdzić na budowie. Uwagi WYKAZ STALI ZBROJENIOWEJ nr 1 Nr pręta Średnica Długość Ilość w 1 elem. B500C B500C B500C B500C [mm] [mm] [szt.] [szt.] Element: studnie fundamentowe F Długość ogólna wg średnic Masa 1 mb pręta Masa prętów wg średnic Ilość ogólna [m] [] 0,222 0,888 1,580 2,470 [] 53,07 0,00 130,44 0,00 Masa całkowita [] 184 UWAGA: Wszystkie wymiary sprawdzić na budowie. Długość ogólna [mm] Wykonać szt.: Uwagi 8

26 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 26 IV UWAGI KOŃCOWE 1. Całość prac należy prowadzić pod nadzorem osoby uprawnionej z zachowaniem zasad sztuki budowlanej, zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych, z zachowaniem zasad BHP, z zastosowaniem sprzętu i materiałów ochrony osobistej każdego pracownika. 2. Wszystkie materiały budowlane oraz elementy prefabrykowane użyte do budowy powinny posiadać aktualne atesty PZH i ITB dopuszczające ich zastosowanie oraz certyfikaty bezpieczeństwa ze znakiem CE, a sprzęt i narzędzia powinny być sprawne i oznakowane znakami bezpieczeństwa. 3. Wymienione z nazwy materiały w projekcie, mają na celu określenie wymaganych minimalnych parametrów technicznych materiałów, potrzebnych do realizacji przedsięwzięcia. Dopuszcza się technologie i materiały innych producentów pod warunkiem spełnienia parametrów technicznych określonych, poprzez materiały wymienione z nazwy w niniejszym projekcie. 4. Wymiary podane w projekcie należy na bieżąco korygować do stanu istniejącego. 5. Plac budowy należy zabezpieczyć przed dostępem osób postronnych. 6. Przed przystąpieniem do robót ziemnych należy zapoznać się z przebiegiem uzbrojenia podziemnego. 7. Wszelkie roboty ziemne prowadzone w pobliżu istniejących i projektowanych urządzeń podziemnych należy wykonać ręcznie z zachowaniem szczególnej ostrożności. 8. Kierownik budowy jest obowiązany, sporządzić lub zapewnić wykonanie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych. 9. Budowę należy realizować zgodnie z niniejszym projektem. Wszelkie odstępstwa lub zmiany należy uzgadniać z autorem projektu. PROJEKTANT: mgr inż. arch. Magdalena ZGORZELSKA uprawnienia nr 20/ZPOIA/2003 PROJEKTANT: mgr inż. Łukasz MATŁAWSKI uprawnienia nr ZAP/0005/POOK/08 SPRAWDZAJĄCY: mgr inż. arch. Paweł KALICZYŃSKI uprawnienia nr 5/ZPOIA/OKK/2010 SPRAWDZAJĄCY: mgr inż. Konrad STACHURA uprawnienia nr ZAP/0126/POOK/10

27 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 27 I N F O R M A C J A Dotycząca bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego OBIEKT: WIATA JAKO ZADASZENIE ISTNIEJĄCEGO SKŁADOWISKA OSADU ADRES BUDOWY: DZ. NR 232/11 OBRĘB GEOD. STEPNICA - 1, powiat goleniowski, województwo zachodniopomorskie INWESTOR: OPRACOWAŁ: MIASTO I GMINA STEPNICA ul. Kościuszki Stepnica mgr inż. Łukasz Matławski upr. nr ZAP/0005/POOK/08 Podstawa opracowania Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia.

28 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 28 Informacja w sprawie bezpieczeństwa i ochrony zdrowia -część opisowa- 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO, ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Wiata konstrukcji stalowej fundamenty, montaż konstrukcji stalowej, montaż pokrycia dachowego, zagospodarowanie terenu. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Działka nr 232/11 objęta opracowaniem jest działką zabudowaną, uzbrojoną, częściowo zadrzewioną. Na terenie działki zlokalizowana jest istniejąca oczyszczalnia ścieków. Teren zagospodarowany: częściowo utwardzony, obsadzony zielenią i ogrodzony. Na terenie istniejącej oczyszczalni ścieków istnieją obiekty budowlane o konstrukcji murowanej oraz stalowej. Obiekty budowlane wyposażone w urządzenia oraz infrastrukturę techniczną niezbędną do prawidłowego funkcjonowania oczyszczalni ścieków. Obiekty budowlane wyposażone w instalacje wodociągową, kanalizacji sanitarnej i deszczowej, energii elektrycznej. Obsługa komunikacyjna terenu odbywa się poprzez istniejący wjazdy z drogi publicznej stanowiącej działkę drogową nr 254/2. 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA ZDROWIA I LUDZI Nie występują 4. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĘPOWANIA Rusztowania - pomosty rusztowań powinny mieć dostateczna wytrzymałość oraz odpowiednią powierzchnię do pracy ludzi, składowania materiałów i narzędzi - rusztowania należy sadowić na mocnym podłożu - pomosty robocze wzniesione ponad 2,0m nad terenem powinny mieć - bariery ochronne z poręczą główną na wys. 1,10m i poręcza pośrednia na wys. 0,6m i deska burtowa o wys. 0,15m

29 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica 29 - komunikacja pionowa winna się odbywać w wydzielonych sekcjach - kotwienie rusztowania do ścian budynku powinno być równomierne na całej powierzchni rusztowania Prace na wysokości - prace na wysokości ponad 2,0m od poziomu terenu lub stropu budynku - należy wykonać z pomostów otoczonych barierami o wysokości 1,10m z deskami krawężnikowymi o wys. 0,15m - przy pracach wymagających poruszania się pracownika w kierunku pionowym i poziomym można stosować pasy, szelki, aparaty lub liny bezpieczeństwa zamocowane do stałych elementów konstrukcyjnych Roboty murowe - należy wykonywać wyłącznie z rusztowań pomocniczych lub stałych pomostów - stanowiska robocze nie należy przeciążać pomostów składowanym materiałem Roboty instalacyjne - zagrożenie porażeniem prądem, Roboty ciesielskie - można wykonywać przy pomocy drabin przystawnych tylko do wys. 3,0m - przy impregnowaniu drewna należy stosować środki ochrony osobistej - piły tarczowe i ręczne piły mechaniczne powinny mieć osłony tarcz tnących Roboty zbrojarskie - pomieszczeniach zamkniętych lub pod wiatami - zabronione jest ciecie nożycami ręcznymi i ręczne gięcie prętów o średnicy większej niż 20mm - transport pionowy za pomocą żurawia powinien odbywać się z zachowaniem szczególnej ostrożności 5. WSKAZANIE SPOSOBU INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Każdy pracownik budowy ma obowiązek zapoznać się z przedstawionymi przez kierownika budowy następującymi instrukcjami: a) na wypadek zagrożenia, awarii, pożaru (np. I P 1.01/10) b) przeciwpożarową dla zaplecza budowy (np. I P B 1.01/11) c) organizacji pierwszej pomocy w nagłych wypadkach (np. I P P 10.02/34) d) wykonywania prac szczególnie niebezpiecznych (np., I P N 12.05/21 do 27) tzn. - praca w wykopach - praca na wysokości

30 na terenie oczyszczalni ścieków w Stepnicy, dz. nr 232/11, obręb nr Stepnica -1, gm. Stepnica WSKAZANIA ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ Należy przewidzieć sprzęt ochrony indywidualnej, specjalną odzież oraz sposób montażu rusztowań. Należy przeprowadzić specjalne szkolenie, uświadomienie pracownikom konieczności przestrzegania całkowitego zakazu spożywania każdego alkoholu zarówno w czasie pracy, jaki po pracy przez okres trwania prac na wysokości, gdyż nie zastosowanie się do tych warunków procedury może skończyć się dla pracowników kalectwem lub śmiercią ze względu na upadek z wysokości powyżej 0,5m. Wykopy należy oznakować i zabezpieczyć przed wpadnięciem pracowników i osób trzecich poprzez prawidłowo ustawione poręcze i oświetlenie. PROJEKTANT: mgr inż. Łukasz MATŁAWSKI upr. nr ZAP/0005/POOK/08
