PROJEKT BUDOWLANO-WYKONAWCZY

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT BUDOWLANO-WYKONAWCZY"

Transkrypt

1 PROJEKT BUDOWLANO-WYKONAWCZY INWESTOR: OBIEKT: MIEJSCOWOŚĆ: Gminny Samodzielny Publiczny Zakład Podstawowej Opieki Zdrowotnej w Zakrzówku, ul. Żeromskiego 24, Zakrzówek Dostosowanie ośrodka dla osób niepełnosprawnych i remont elewacji Zakrzówek ULICA Studzienki 68, działka nr 905 WOJEWÓDZTWO: Lubelskie TYTUŁ OPRACOWANIA: Instalacje elektryczne dla potrzeb dostosowanie ośrodka dla niepełnosprawnych i remont elewacji, Studzienki 68, Zakrzówek dz. nr 905 BRANŻA: Elektryczna Funkcja Imię i nazwisko Nr uprawnień Podpis Projektant: mgr inż. Paweł Wojczuk LUB/0131/PWOE/10 Sprawdzający: mgr inż. Zygmunt Szymczyk LUB/0022/PWOE/05 Lublin, październik 2012

2 OŚWIADCZANIE PROJEKTANTAI I SPRAWDZAJĄCEGO Zgodnie z wymogiem art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Tekst jednolity: Dz. U. z 2003r. Nr 207, poz.2016 z późniejszymi zmianami) oświadczamy, że projekt budowlano wykonawczy Instalacje elektryczne dla potrzeb dostosowanie ośrodka dla niepełnosprawnych i remont elewacji, Studzienki 68, Zakrzówek dz. nr 905 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (podpis projektanta) (podpis sprawdzającego)

3 Spis zawartości 1. Strona tytułowa 2. Oświadczenie projektanta i sprawdzającego 3. Uprawnienia budowlane projektanta i sprawdzającego 4. Zaświadczenie o przynależności do Okręgowej Izby Inżynierów Budownictwa projektanta i sprawdzającego 5. Opis techniczny 6. Część rysunkowa: Rzut parteru, plan instalacji oświetleniowej IE-1 Rzut parteru, plan instalacji gniazd IE-2 Rzut parteru, plan instalacji połączeń wyrównawczych IE-3 Legenda IE-4 Schemat ideowy rozdzielnicy elektrycznej TE IE-5 Widok elewacji przykładowej rozdzielnicy TE IE-6

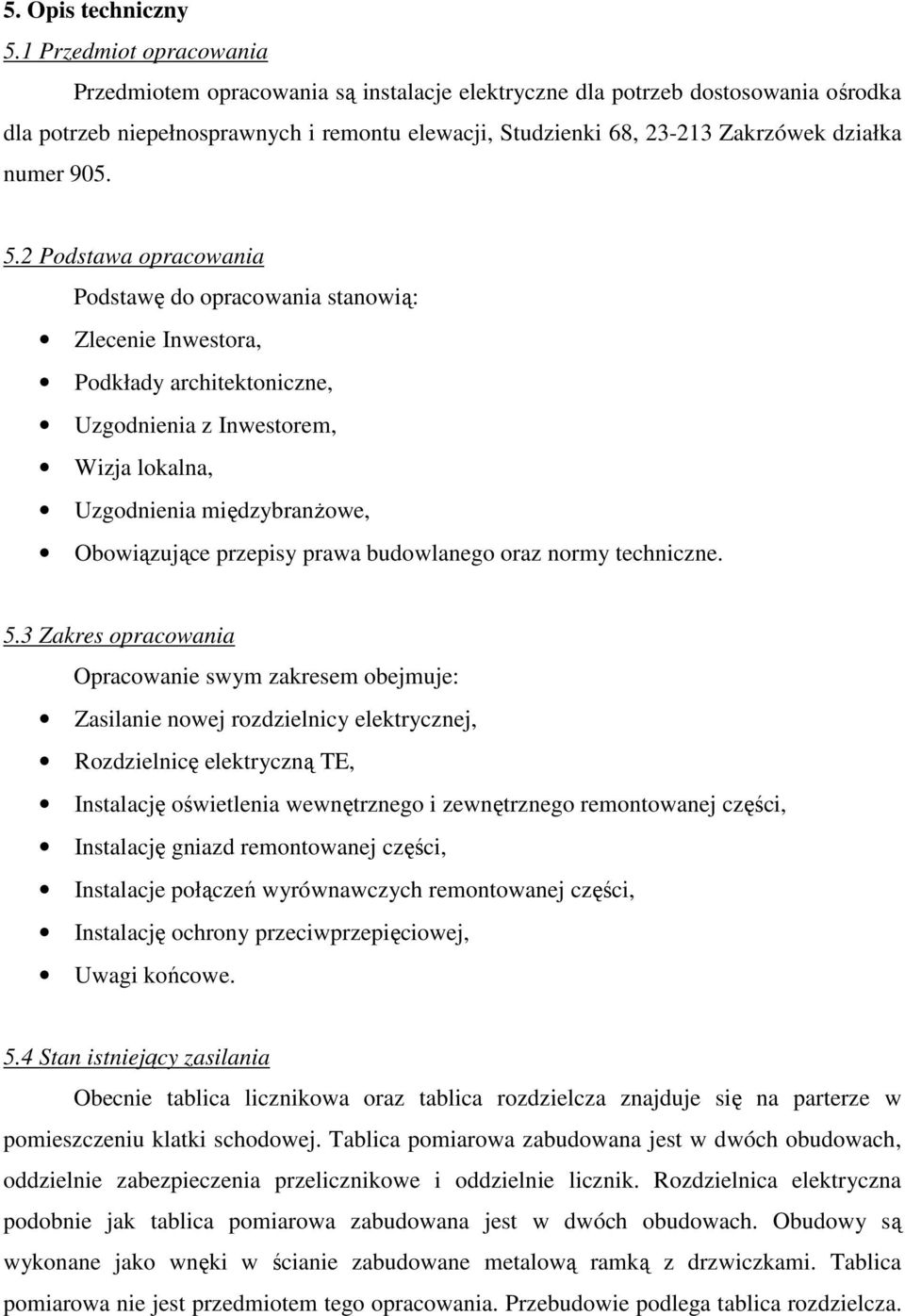

4 5. Opis techniczny 5.1 Przedmiot opracowania Przedmiotem opracowania są instalacje elektryczne dla potrzeb dostosowania ośrodka dla potrzeb niepełnosprawnych i remontu elewacji, Studzienki 68, Zakrzówek działka numer Podstawa opracowania Podstawę do opracowania stanowią: Zlecenie Inwestora, Podkłady architektoniczne, Uzgodnienia z Inwestorem, Wizja lokalna, Uzgodnienia międzybranżowe, Obowiązujące przepisy prawa budowlanego oraz normy techniczne. 5.3 Zakres opracowania Opracowanie swym zakresem obejmuje: Zasilanie nowej rozdzielnicy elektrycznej, Rozdzielnicę elektryczną TE, Instalację oświetlenia wewnętrznego i zewnętrznego remontowanej części, Instalację gniazd remontowanej części, Instalacje połączeń wyrównawczych remontowanej części, Instalację ochrony przeciwprzepięciowej, Uwagi końcowe. 5.4 Stan istniejący zasilania Obecnie tablica licznikowa oraz tablica rozdzielcza znajduje się na parterze w pomieszczeniu klatki schodowej. Tablica pomiarowa zabudowana jest w dwóch obudowach, oddzielnie zabezpieczenia przelicznikowe i oddzielnie licznik. Rozdzielnica elektryczna podobnie jak tablica pomiarowa zabudowana jest w dwóch obudowach. Obudowy są wykonane jako wnęki w ścianie zabudowane metalową ramką z drzwiczkami. Tablica pomiarowa nie jest przedmiotem tego opracowania. Przebudowie podlega tablica rozdzielcza.

5 Ze względu na podejrzany stan techniczny tablicy pomiarowej należy przewidzieć w najbliższym czasie jej remont i dostosowanie do obecnych standardów. Ze względu na znikomą moc nowo zainstalowaną (w miejsce istniejącej instalacji elektrycznej instaluje się nową) nie jest wymagane zwiększenie mocy przyłączeniowej do obiektu. 5.5 Zasilanie nowej i istniejącej części obiektu Układ pomiarowy wraz z zabezpieczeniem przelicznikowym nie podlegają zmianom. Wymianie podlega tylko rozdzielnica elektryczna, z której są zasilane wszystkie instalacje elektryczne obiektu. Dla potrzeb remontowanej i nie remontowanej części budynku projektuje się nową rozdzielnice elektryczną TE. Zasilana będzie z istniejącego układu pomiarowego za pomocą istniejącej zalicznikowej linii zasilającej ZLZ. Jeżeli stan techniczny ZLZ-tu będzie zły należy go wykonać kablem YKYżo 5x Tablica TE Projektowaną rozdzielnicę TE należy wykonać w obudowie podtynkowej, posadowionej w miejscu istniejącej rozdzielnicy. Istniejącą rozdzielnice należy zdemontować, a obwody istniejącej części budynku wprowadzić do nowej rozdzielnicy i zarobić na odpowiednich zabezpieczeniach. Obudowa powinna posiadać drugą klasę izolacji oraz IP30. Rozdzielnica będzie wyposażona w drzwiczki pełne zamykane na klucz. Projektowana rozdzielnica będzie wyposażona w rozłącznik izolacyjny np. FR303 pełniący rolę wyłącznika głównego, wskaźnik obecności napięcia, ochronniki przepięciowe klasy B, wyłączniki różnicowo prądowe oraz wyłączniki nadmiarowo prądowe pełniące rolę zabezpieczeń poszczególnych obwodów elektrycznych. W rozdzielnicy też będą zabudowane dwie listwy zaciskowe osobno listwa N oraz PE. Całość aparatury będzie zabudowana na szynie nośnej TH-35 i przykryta maskownicami. Dobierając obudowę rozdzielnicy należy przewidzieć rezerwę miejsca. Dla potrzeb zasilania nasad kominowych w rozdzielnicy zostaną zabudowane zasilacze 230V AC/8-12V DC nasad kominowych. 5.7 Instalacja oświetleniowa remontowanej części obiektu W remontowanej części obiektu projektuje się nową instalację oświetlenia wewnętrznego i zewnętrznego na elewacji budynku od strony podjazdu dla niepełnosprawnych. Wszystkie zastosowane oprawy oświetleniowe będą wyposażone w

6 energooszczędne źródła światła, świetlówki kompaktowe lub świetlówki liniowe. Wszystkie oprawy powinny posiadać kompensacje mocy biernej. W pomieszczeniu recepcji projektuje się mocowane do sufitu oprawy oświetleniowe 1x50W świecące światłem pośrednim. Nad stanowiskiem recepcji projektuje się dwa rodzaje opraw. Pierwszy to dwie oprawy instalowane do stropu 2x26W oraz jedna zwieszana nad ladą recepcji o mocy 2x39W + 2x35W. W przedsionku oraz w wiatrołapie zaprojektowano po jednej oprawie o mocy 2x26W. W pomieszczeniach socjalnych projektuje się oprawy instalowane do stropu 4x18W z kloszem. W pomieszczeniach toalet projektuje się oprawy nad lustrem 1x18W IP65 oraz instalowane na stropie 2x26W IP65. Dodatkowo w strefie wejścia oraz na ścianie od strony podjazdu projektuje się zainstalować oprawy doświetlające strefę ruchu o mocy 22W+40W IP65. Wszystkie oprawy będą zapalane łącznikami zainstalowanymi lokalnie. Należy stosować łączniki w pomieszczeniach suchych o stopniu szczelności IP20, a w pomieszczeniach mokrych np. WC o stopniu IP44. Wysokość montażu łączników ustalić na roboczo z Inwestorem. Całość instalacji wykonać podtynkowo przewodem typu YDYp 3/4x1,5. Instalacje zasilającą oświetlenie zewnętrzne skryć pod nową elewacją budynku. Dla zapewnienia większego bezpieczeństwa i określenia kierunku ewakuacji projektuje się oświetlenie ewakuacyjne. Stanowić je będą dwie oprawy umieszczone nad drzwiami prowadzącymi do budynku. Każda oprawa będzie posiadała piktogram z kierunkiem ewakuacji oraz będzie wyposażona w inwertor z autotestem oraz zestaw akumulatorów wystarczającym na 1h pracy po zaniku zasilania. 5.8 Instalacja gniazd remontowanej części obiektu W remontowanej części obiektu projektuje się nową instalację gniazd. Dokładna ilość i lokalizacja rozmieszczenia przedstawia rysunek IE-2. Wysokość montażu należy ustalić na roboczo z przedstawicielem Inwestora. Ze względu na to, że projektuje się instalacje w obiekcie medycznym wszystkie gniazda powinny posiadać klasę szczelności IP44 i przesłony styków. Instalację gniazd należy wykonać przewodem typu YDYp 3x2,5 układanym podtynkowo. Należy zwrócić szczególną uwagę by zastosowany osprzęt posiadał bolec PE. Ze względu na to, że w remontowanej części obiektu w pomieszczeniach sanitarnych wymagane jest wymuszanie wymiany powietrza projektuje się zasilanie nasad kominowych. Zasilane będą z oddzielnych obwodów o obniżonym napięciu i załączane razem z rozdzielnicy głównej. Instalacje zasilającą należy wykonać przewodem typu YDYp 2x1,5 prowadzonym podtynkowo i wyprowadzić na dach budynku. Nie dopuszcza się prowadzenia przewodów zasilających kanałami wentylacyjnymi.

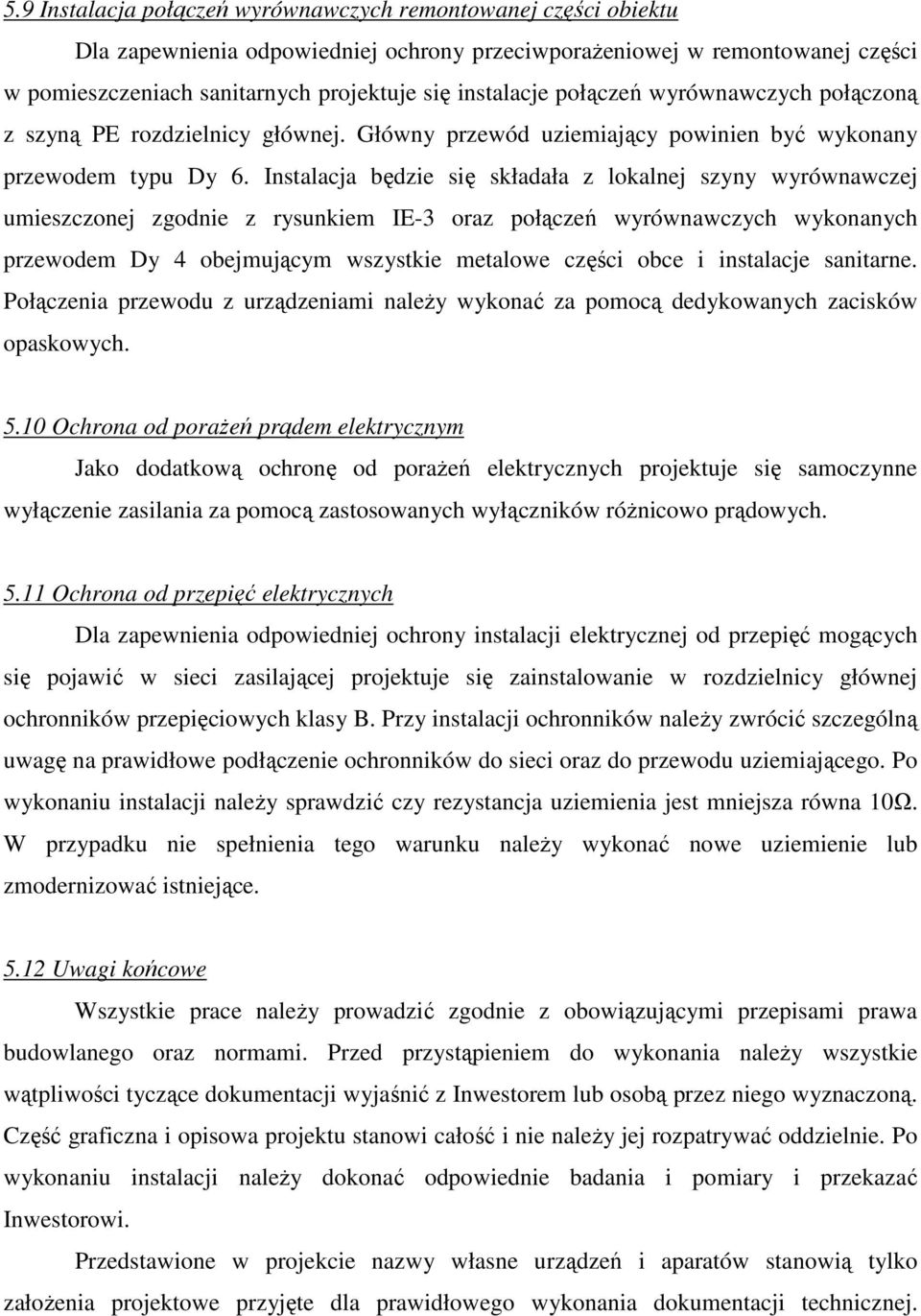

7 5.9 Instalacja połączeń wyrównawczych remontowanej części obiektu Dla zapewnienia odpowiedniej ochrony przeciwporażeniowej w remontowanej części w pomieszczeniach sanitarnych projektuje się instalacje połączeń wyrównawczych połączoną z szyną PE rozdzielnicy głównej. Główny przewód uziemiający powinien być wykonany przewodem typu Dy 6. Instalacja będzie się składała z lokalnej szyny wyrównawczej umieszczonej zgodnie z rysunkiem IE-3 oraz połączeń wyrównawczych wykonanych przewodem Dy 4 obejmującym wszystkie metalowe części obce i instalacje sanitarne. Połączenia przewodu z urządzeniami należy wykonać za pomocą dedykowanych zacisków opaskowych Ochrona od porażeń prądem elektrycznym Jako dodatkową ochronę od porażeń elektrycznych projektuje się samoczynne wyłączenie zasilania za pomocą zastosowanych wyłączników różnicowo prądowych Ochrona od przepięć elektrycznych Dla zapewnienia odpowiedniej ochrony instalacji elektrycznej od przepięć mogących się pojawić w sieci zasilającej projektuje się zainstalowanie w rozdzielnicy głównej ochronników przepięciowych klasy B. Przy instalacji ochronników należy zwrócić szczególną uwagę na prawidłowe podłączenie ochronników do sieci oraz do przewodu uziemiającego. Po wykonaniu instalacji należy sprawdzić czy rezystancja uziemienia jest mniejsza równa 10Ω. W przypadku nie spełnienia tego warunku należy wykonać nowe uziemienie lub zmodernizować istniejące Uwagi końcowe Wszystkie prace należy prowadzić zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami. Przed przystąpieniem do wykonania należy wszystkie wątpliwości tyczące dokumentacji wyjaśnić z Inwestorem lub osobą przez niego wyznaczoną. Część graficzna i opisowa projektu stanowi całość i nie należy jej rozpatrywać oddzielnie. Po wykonaniu instalacji należy dokonać odpowiednie badania i pomiary i przekazać Inwestorowi. Przedstawione w projekcie nazwy własne urządzeń i aparatów stanowią tylko założenia projektowe przyjęte dla prawidłowego wykonania dokumentacji technicznej.

8 Dozwolone jest zmienianie standardów po otrzymaniu aprobaty ze strony Inwestora oraz projektanta.

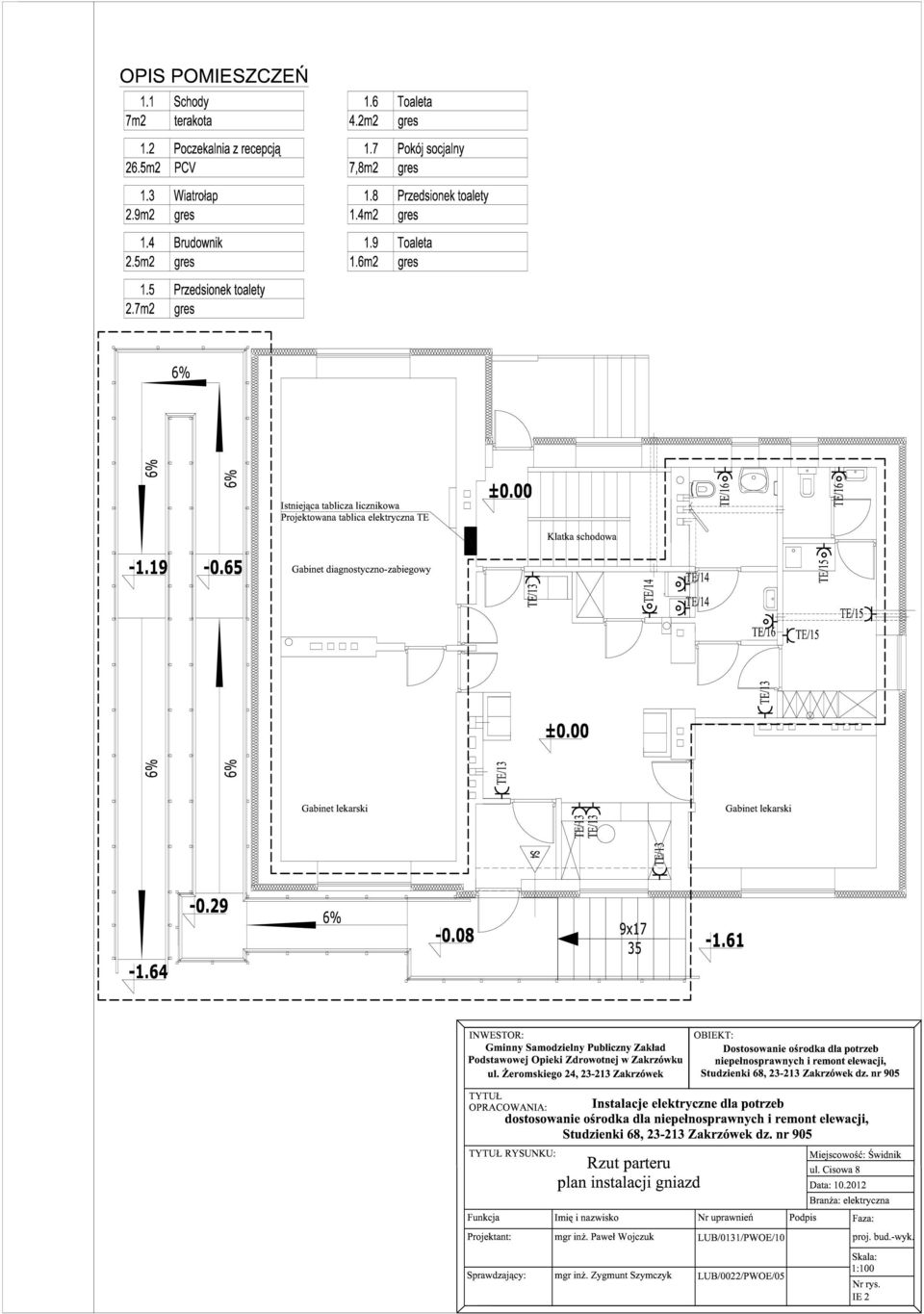

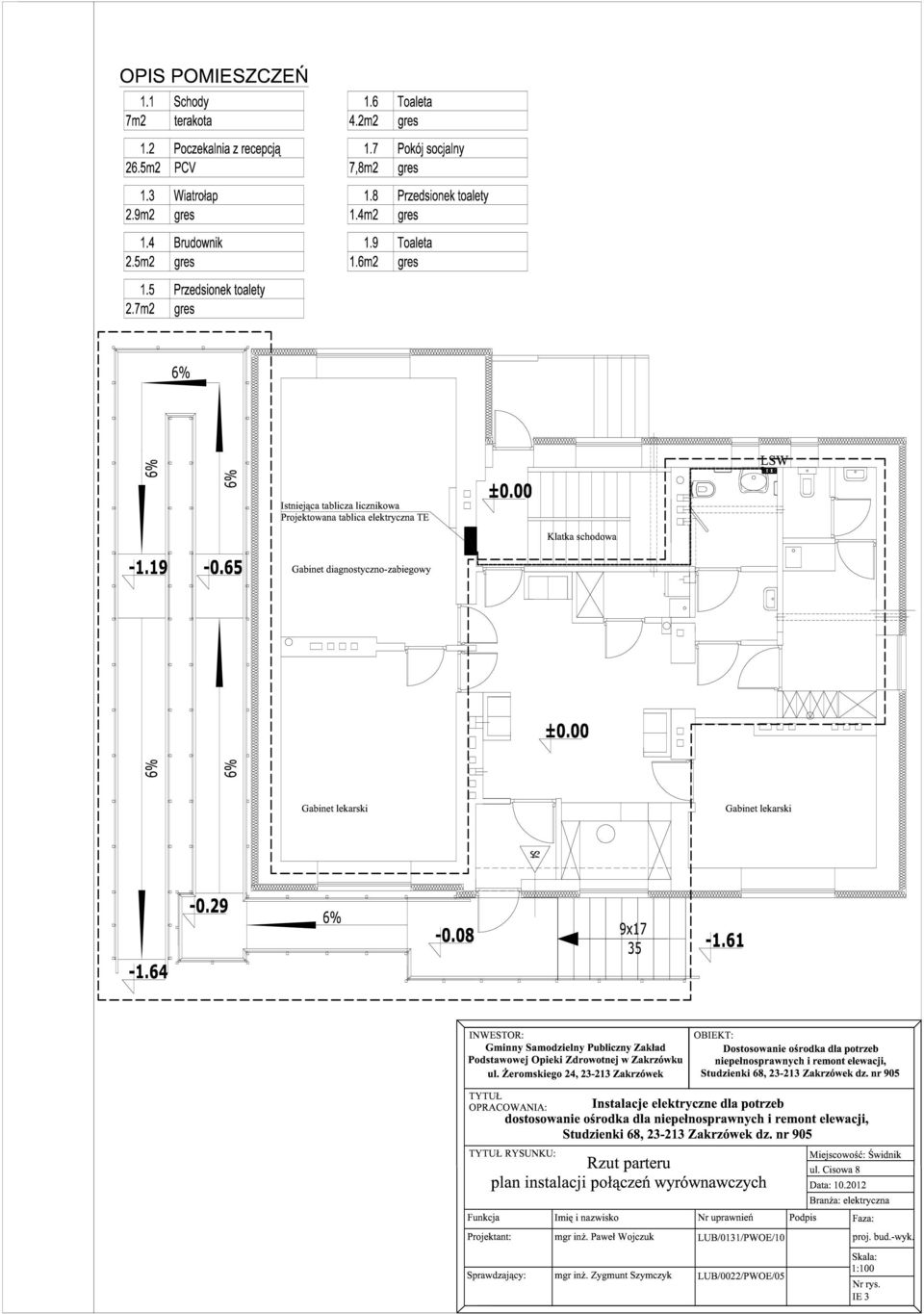

9 6. Część rysunkowa Rzut parteru, plan instalacji oświetleniowej IE-1 Rzut parteru, plan instalacji gniazd IE-2 Rzut parteru, plan instalacji połączeń wyrównawczych IE-3 Legenda IE-4 Schemat ideowy tablicy elektrycznej TE IE-5 Widok elewacji przykładowej tablicy TE IE-6

10

11

12

13

14

15
