INSTRUKCJA OBSŁUGI I UŻYTKOWANIA ZESPOŁY PRZYGOTOWANIA POWIETRZA

Transkrypt

1 INSTRUKCJA OBSŁUGI I UŻYTKOWANIA ZESPOŁY PRZYGOTOWANIA POWIETRZA Z SERII FACH INSTRUKCJA ORYGINALNA Copyright 2015

2 SPIS TREŚCI: I. Przeznaczenie... 3 II. Zasady bezpiecznego użytkowania... 3 III. Budowa i Dane techniczne:... 3 IV. Instalacja, użytkowanie, konserwacja... 5 V. Deklaracja zgodności /8 I PRZYGOTOWANIA POWIETRZA seria FACH

3 UWAGA Przed przystąpieniem do eksploatacji niniejszego urządzenia, przeczytaj całą instrukcję ze zrozumieniem i zachowaj ją do przyszłego użytku. I. PRZEZNACZENIE FILTR (F) (R) NAOLEJACZ (L) PRZYGOTOWANIA POWIETRZA F+R (FILTR + ) PRZYGOTOWANIA POWIETRZA (FILTR + REDUTOR + NAOLEJACZ FILTROWANIE SPRĘŻONEGO POWIETRZA Filtrowanie sprężonego powietrza, przy pomocy wkładu filtrującego, zanim zostanie użyte do zasilania odbiornika. REDUKCJA CIŚNIENIA Redukcja ciśnienia wejściowego sprężonego powietrza, do zadanej przez operatora wartości (zakres regulacji podano w danych technicznych). SMAROWANIE SPRĘŻONEGO POWIETRZA Smarowanie sprężonego powietrza, wchodzącego do naolejacza, zanim zostanie użyte do zasilania odbiornika. Filtrowanie sprężonego powietrza, redukcja ciśnienia. Filtrowanie sprężonego powietrza, redukcja ciśnienia, smarowanie sprężonego powietrza II. ZASADY BEZPIECZNEGO UŻYTKOWANIA Zabronione jest stosowanie jakichkolwiek innych gazów zamiast sprężonego powietrza. Zabronione jest stosowanie niezgodne z przeznaczeniem. Zastosowanie innych gazów może prowadzid do powstania poważnych obrażeo, spowodowad pożar lub grozid wybuchem. Maksymalne ciśnienie wlotowe nie może przekroczyd wartości podanych w danych technicznych. Nigdy nie wolno wystawiad układu FRL na oddziaływanie źródeł ciepła o temperaturze większej niż 60 o C. Należy unikad instalowania układu FRL w pozycjach, które byłby on narażony na wstrząs, drgania lub oddziaływania innego rodzaju. Należy unikad instalowania układu FRL w miejscach, w których występuje silne stężenie alkoholu lub rozpuszczalników. Na stanowisku pracy powinna byd zapewniona skuteczna wentylacja. Nigdy nie modyfikuj sprzętu na własną rękę. Sprawdzaj czy wszystkie części są sprawne, a w razie zużycia wymieniaj tylko na nowe i oryginalne. Nigdy nie należy odkręcad kielichów ani innych części, jeżeli układ znajduje się pod ciśnieniem. Stosowad się do ogólnych zasad BHP na stanowisku pracy. Zabronione jest dopuszczanie do obsługi elementów bloku przygotowania powietrza, osób bez odpowiednich kwalifikacji, w szczególności dzieci. UWAGA ZABRONIONE JEST PRZEKRACZANIE MAKSYMALNEGO DOPUSZCZALNEGO CIŚNIENIA WEJŚCIOWEGO. MAKSYMALNE DOPUSZCZALNE CIŚNIENIE WEJŚCIOWE, PODANO W INSTRUKCJI OBSŁUGI (DANE TECHNICZEN) ORAZ NA KORPUSIE ELEMENTU PRZYGOTOWANIA POWIETRZA. III. BUDOWA I DANE TECHNICZNE: Pokrętło regulacji dozownika oleju 3/8 I PRZYGOTOWANIA POWIETRZA seria FACH

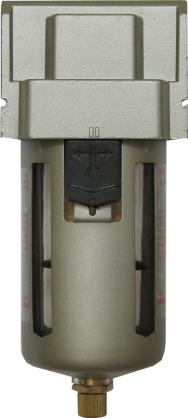

4 Manometr Wejście GW Wyjście GW Pojemnik filtra Pojemnik naolejacza Zawór spustowy kondensatu Dane Techniczne: MODEL MAX. CIŚNIEN IE WEJŚCI OWE [bar] MAX. TEMP. PRACY [ o C] Pokrętło regulacji ciśnienia ELEMENT FILTRUJĄCY *μm+ 4/8 I PRZYGOTOWANIA POWIETRZA seria FACH ZAKRES REGULACJI CIŚNIENIA [bar] ZAKRES REGULACJI DOZOWANIA LUBRYKANTU FILTR FILTR FILTR FILTR FILTR FILTR FILTR

5 FILTR FILTR FILTR Przepustowośd (dla p=7 bar): 1/4 3/8 1/2" 3/4" [l/min] 2500 [l/min] 4000 [l/min] 8000 [l/min] 9000 [l/min] FILTR 1000 [l/min] 2500 [l/min] 4000 [l/min] 8000 [l/min] 9000 [l/min] NAOLEJACZ 1000 [l/min] 2500 [l/min] 4000 [l/min] 8000 [l/min] 9000 [l/min] FILTR [l/min] 2500 [l/min] 4000 [l/min] 8000 [l/min] 9000 [l/min] 1000 [l/min] 2500 [l/min] 4000 [l/min] 8000 [l/min] 9000 [l/min] IV. INSTALACJA, UŻYTKOWANIE, KONSERWACJA UWAGA WSZELKIE CZYNNOŚCI OBSŁUGOWO NAPRAWCZE, KTÓRE WYMAGAJĄ DEMONTAŻU ELEMENTÓW U, NALEŻY ZAWSZE DOKONYWAD PRZY ODPOWIETRZONYM UKŁADZIE (BEZ CIŚNIENIA) Instalacja: Układ powinien zostad zainstalowany jak najbliżej odbiornika powietrza. W przypadku kombinacji stosowad kolejnośd: Filtr + Reduktor + Naolejacz. Należy uszczelnid wszystkie połączenia gwintowane, specjalnym preparatem do uszczelniania gwintów. Do mocowania do ściany, stosowad elementy montażowe dostarczone przez producenta. Należy upewnid się, że przepływ powietrza odbywa się zgodnie z kierunkiem oznaczonym na obudowie filtra (strzałki wskazujące kierunek przepływu). 5/8 I PRZYGOTOWANIA POWIETRZA seria FACH

6 Użytkowanie: CIŚNIENIA (R) FILTR (F) NAOLEJACZ (L) Regulacji ciśnienia dokonuje się poprzez obrót pokrętła w lewo lub prawo. Obrót pokrętła w prawo powoduje zwiększenie ciśnienia, obrót pokrętłem w lewo powoduje zmniejszenie ciśnienia. Regulacji ciśnienia należy dokonywad na włączonym odbiorniku powietrza. UWAGA! Przed przystąpieniem do regulacji ciśnienia, należy podnieśd pokrętło reduktora do góry (wciśnięcie pokrętła powoduje blokadę ustawionego ciśnienia) Uwolnienie wilgoci jest wykonywane poprzez pociągnięcie za kurek zaworu w obecności ciśnienia. Zwolnienie kurka zaworu powoduje ponowne zamknięcie zaworu spustowego. Przed podaniem ciśnienia do układu należy napełnid smarownice olejem, po przez odkręcenie kapturka, albo przez otwór w korku znajdujący się ponad korpusem. Należy stosowad oleje zgodne z ISO i UNI FD (zalecany olej do narzędzi pneumatycznych i instalacji VELOCITE 6 firmy MOBIL). W celu ustawienia ilości oleju dozowane przez naolejacz, należy użyd pokrętła regulacji oleju. Aby zmniejszyd ilośd dozowanego oleju należy obracad pokrętło zgodnie z kierunkiem wskazówek zegara, zwiększenia dawki oleju dokonujemy obrotu pokrętłem w kierunku przeciwnym do wskazówek zegara. Konserwacja: Do czyszczenia kielichów należy używad wyłącznie mydła i wody. Nie należy używad: olejów z detergentami, olejów do układów hamulcowych, ani ogólnie rozpuszczalników. Regularnie usuwad wilgod gromadzącą się w kielichu filtra. Dla bloków F, FR, FRL należy regularnie upuszczad kondensat z kielicha elementu filtrującego sprężone powietrze, przy pomocy zaworu spustowego. 6/8 I PRZYGOTOWANIA POWIETRZA seria FACH

7 V. DEKLARACJA ZGODNOŚCI Fachowiec F.H.W. Zenon Świętek Ul. Stefaoskiego Poznao oświadcza że, Zespoły przygotowania powietrza z serii FACH: FILTR (F) (R) NAOLEJACZ (L) FILTR + (FR) FILTR + + NAOLEJACZ (FRL) spełniają zasadnicze wymogi dyrektywy 97/23/WE, zgodnie z artykułem 3, pkt. 3 niniejszej dyrektywy produkt nie wymaga oznakowania CE. Wszystkie zasady Bezpieczeostwa zawarte w niniejszej instrukcji powinny byd bezwzględnie stosowane, wraz z innymi zasadami Bezpieczeostwa obowiązującymi w kraju użytkowania. Poznao, Zenon Świętek, IMPORTER: F.H.W. FACHOWIEC, Zenon Świętek ul. Stefaoskiego Poznao SPRZEDAŻ HURTOWA I DETALICZNA: F.H.W. FACHOWIEC, Zenon Świętek ul. Grunwaldzka 390, Poznao tel , sklep@fachowiec.com 7/8 I PRZYGOTOWANIA POWIETRZA seria FACH

8 8/8 I PRZYGOTOWANIA POWIETRZA seria FACH
