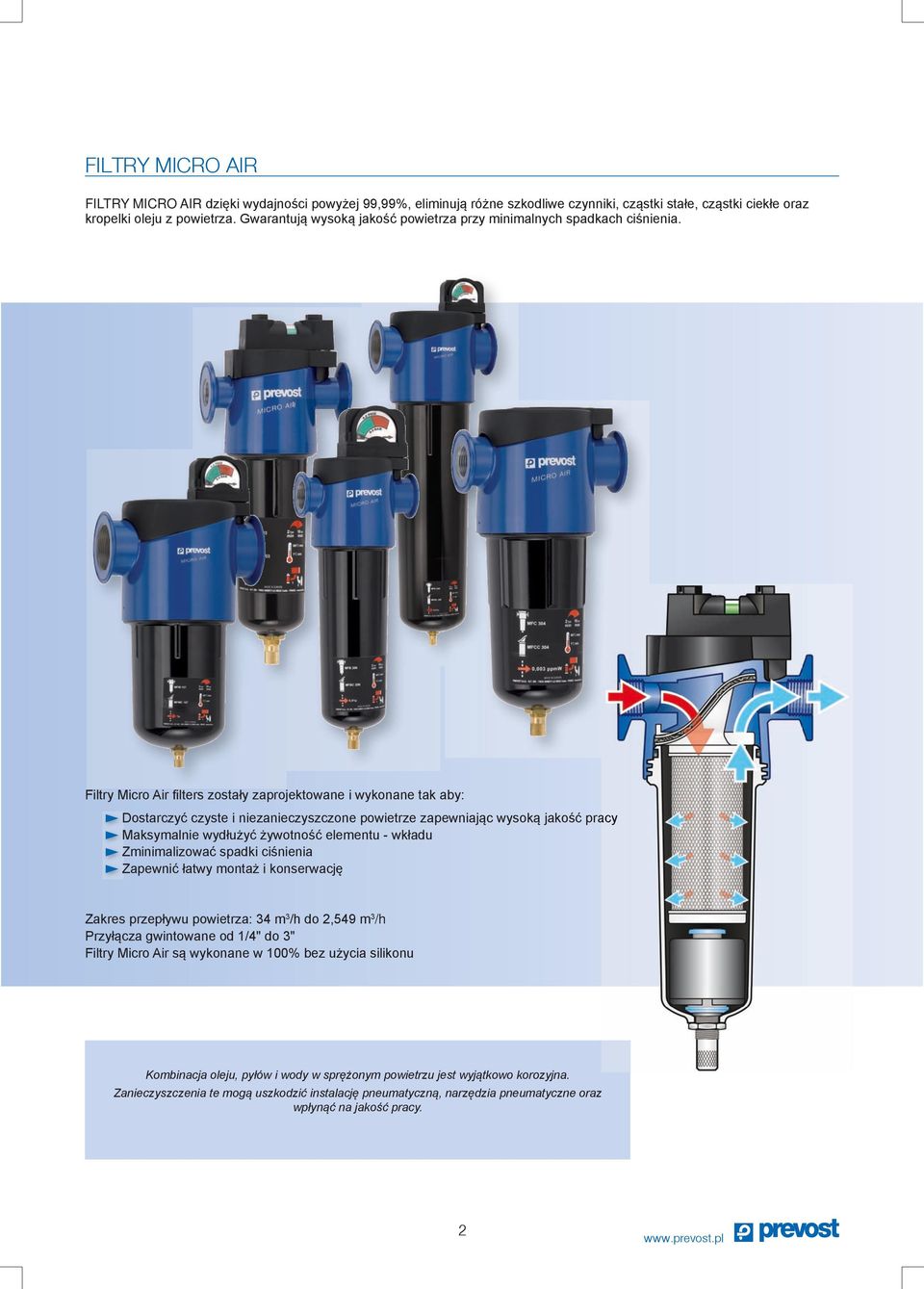

2 FILTRY MICRO AIR FILTRY MIcRo AIR dzięki wydajności powyżej 99,99%, eliminują różne szkodliwe czynniki, cząstki stałe, cząstki ciekłe oraz kropelki oleju z powietrza. Gwarantują wysoką jakość powietrza przy minimalnych spadkach ciśnienia. Filtry Micro Air filters zostały zaprojektowane i wykonane tak aby: Dostarczyć czyste i niezanieczyszczone powietrze zapewniając wysoką jakość pracy Maksymalnie wydłużyć żywotność elementu - wkładu Zminimalizować spadki ciśnienia Zapewnić łatwy montaż i konserwację Zakres przepływu powietrza: 34 m 3 /h do 2,549 m 3 /h Przyłącza gwintowane od 1/4" do 3" Filtry Micro Air są wykonane w 100% bez użycia silikonu Kombinacja oleju, pyłów i wody w sprężonym powietrzu jest wyjątkowo korozyjna. Zanieczyszczenia te mogą uszkodzić instalację pneumatyczną, narzędzia pneumatyczne oraz wpłynąć na jakość pracy. 2

3 1 Jakość wkładu filtracyjnego Element filtracyjny składa się z następujących elementów: Główny, plisowany materiał jest wykonany ze szkła borowo krzemowego jakości HEPA. Powierzchnia filtracji jest większa 4,5 raza od innych tradycyjnie używanych materiałów W porównaniu z innymi materiałami obniża spadek ciśnienia o 50% jednocześnie zapewniając 96%zdolność zatrzymywania cząstek Obudowa wykonana jest ze stali nierdzewnej Rękaw odprowadzający wykonany jest z polimeru filcu igłowego, materiał ten zapewnia wysoką koalescencję i jest wyjątkowo odporny działanie olejów kompresorowych 2 Łatwa wymiana wkładu filtracyjnego Uszczelnienie nitrylowe pomiędzy szklanką filtra, a górną obudową jest odporna na najbardziej agresywne chemikalia Specjalna wypustka wewnątrz pokrywy uniemożliwia obrót i umieszczenie elementu w niewłaściwy sposób Ze względów bezpieczeństwa przy próbie demontażu elementu pod ciśnieniem pojawi się alarm dzwiękowy Aluminiowa obudowa oraz głowica filtra chronione są dwuwarstwową powłoką 3 Opatentowany wkład filtra z systemem Venturiego Dzięki specjalnej budowie eliminujemy turbulencje powietrza, usprawniamy jego przepływ oraz ułatwiamy montaż/demontaż elementów - płynny przepływ powietrza - zoptymalizowany przepływ powietrza - zredukowany spadek ciśnienia Element umieszcza się wewnątrz głowicy filtra Uszczelnienie nitrylowe gwarantuje hermetyczne połączenie nawet wtedy gdy poddawana jest zmianom temperatury lub wibracją Unikalna wzmocniona włóknem szklanym pokrywa oznaczona jest kolorami dla łatwego określenia stopnia filtracji: - biały: 1 μ (mikron) - zielony: 0,01 μ - czarny: węgiel aktywny 4 Bardzo precyzyjne manometry w wyposażeniu standardowym Manometry wskazują spadki ciśnienia i pozwalają na natychmiastową ocenę stanu wkładu filtra Wskaźnik ciśnienia MPI 1 dla modeli od 1/4" do 3/4" Manometr różnicowy MPI 2 dla modeli od 1" do 3" 5 Efektywne, automatyczne dreny kondensatu Odprowadzenie kondensatu następuje bez utraty sprężonego powietrza Automatyczny spust pływakowy MPD dla modeli od 1/4" do 2" Wymiar otworu zrzutowego 1/8" GW... Sterowany elektronicznie spust MPD X3 dla modeli od 2 " do 3" Wymiar otworu zrzutowego 1/2" GW 6 Montaż i mocowanie Uchwyt łączący MPA - Zapewnia szybkie i łatwe łączenie filtrów w zestawy - Uszczelki zapewniają szczelne przyleganie Uchwyt ścienny MPK - Służy do montażu filtra na ścianie (w konfiguracji jeden uchwytu - jeden filtr) Komplety Komplety MPA Uchwyty MPK G 1/4, G 3/8, G 1/2 MPA 1 MPK 1 G 3/4, G 1 MPA 2 MPK 2 G 1 1/2, G 2 MPA 3 MPK 3 G 2 1/2, G 3 MPA 4 MPK 4 3

4 DZIAŁANIE FILTRY MFM Filtracja mechaniczna Filtr usuwa cząsteczki, łapiąc je w materiale filtracyjnym kierując je na ściany obudowy filtra gdzie są osuszane Automatyczny spust pływakowy dla modeli od 1/4" do 2" Elektroniczny dren kondensatu dla modeli od 2 " do 3" Filtr MFM: Wylapuje wszystkie cząstki stałe i płynne większe niż 1 µ. Usuwa ponad 99,99% cząstek stałych i ponad 80% cząstek olejowych Pozostawia zawartość oleju mniejszą niż 2 mg/ m 3 przy 20 C i ciśnieniu 1 bar, zawartość oleju 0.5 ppm Klasa jakości: - cząsteczki klasa II - olej klasa IV FILTRY MFB Mikrofiltracja koalescencyjna Zastosowanie filtra MFM: - Ogólne przygotowanie na etapie wstępnym - Filtracja wstępna przed filtrami dokładniejszymi - Filtracja końcowa dla osuszaczy adsorbcyjnych (filtr pyłu) Model G 3/4 to G 1 Filtracja koalescencyjna dzieli się na dwie fazy: W pierwszej fazie, zanieczyszczenia oddzielane są mechanicznie, a cząstki stałe określonego rozmiaru są trwale uwięzione wewnątrz filtra W drugiej fazie krople oleju i wody są mieszane razem w jednym strumieniu powietrza, który kieruje je bezpośrednio do drenu filtra Automatyczny spust pływakowy dla modeli od 1/4" do 2" Elektroniczny dren kondensatu dla modeli od 2 " do 3" Filtr MFB: Wyłapuje wszystkie cząstki stałe i płynne większe niż 0,01 µ. Usuwa ponad 99,999% cząstek stałych i ponad 99% cząstek olejowych Pozostawia zawartość oleju mniejszą niż 0,01 mg/ m 3 przy 20 C i ciśnieniu 1 bar, zawartość oleju 0.01 ppm Klasa jakości: - cząsteczki klasa I - olej klasa I FILTRY MFc Filtracja za pomocą węgla aktywnego Zastosowanie filtra MFB: - Filtr wstępny dla osuszaczy membranowych - Filtr wstępny dla filtrów węglowych - Filtr wstępny dla osuszaczy adsorbcyjnych - Systemy uzdatniania powietrza do oddychania Model G 3/4 to G 1 Filtr koncentruje i adsorbuje zapachy na powierzchni wkładu z węglem aktywnym Filtr MFC: Zastosowanie filtra MFC: Wyłapuje wszystkie cząstki stałe i płynne większe - Produkcja spożywcza niż 0,01 µ - Produkcja farmaceutyczna Pozostawia zawartość oleju mniejszą niż 0,004 - Powietrze wykożystywane do celów technicznych mg/m 3 (para olejowa) przy 20 C i ciśnieniu 1 bar, zawartość oleju ppm i badań Eliminuje zapachy powstające podczas przesyłu powietrza Klasa jakości: - cząsteczki klasa I - olej klasa I - Powietrze do malowania natryskowego (HVLP) - Systemy uzdatniania powietrza do oddychania Przed filtrem węglowym MFC należy umieścić submikronowy filtr MFB, który usunie cząsteczki oleju. Wkład z węglem aktywnym należy wymieniać wraz z filtrem wstępnym MFB. Uwaga filtr nie usuwa metanu, tlenku węgla, dwutlenku węgla i innych toksycznych gazów i oparów. Model G 3/4 to G 1 4

5 SPECYFIKACJA TECHNICZNA Właściwości Typy filtrów Filtry MFM Filtracja mechaniczna Filtry MFB Mikrofiltracja koalescencyjna Filtry MFC Wkład węglowy, filtracja adsorbcyjna Wielsość cząstki* 1 µ 0.01 µ 0.01 µ Klasa jakości powietrza wg ISO :2009 Cząstki stałe: 2 Olej: 4 Cząstki stałe: 1 Olej: 1 Cząstki stałe: 1 Olej: 1 Separacja cząstek stałych % % % Separacja cząstek oleju 80 % 99.9 % - Cząstkowa zawartość oleju przy 20 C i 1 bar Cząstkowa zawartość oleju w ppm 2 mg/m 3 <0.01 mg/m 3 <0.004 mg/m 3 (mgła olejowa) 0.5 ppm 0.01 ppm ppm Min./maks. temperatura 1 C do 66 C 1 C do 66 C 1 C do 66 C Minimalne ciśnienie robocze 2 bar 2 bar 2 bar Maksymalne ciśnienie robocze 16 bar 11 bar od modelu 2 " 16 bar 11 bar od modelu 2 " 16 bar 11 bar od modelu 2 " Różnice ciśnienia wlotowego: Δ P Suche powietrze Δ P Wilgotne powietrze 0.04 bar 0.1 bar 0.04 bar 0.12 bar 0.07 bar - Kolor wkładu Biały Zielony Czarny Odprowadzanie kondensatu Automatyczny dren kondensatu, Elektroniczny dren kondensatu od modelu 2 " Automatyczny dren kondensatu, Elektroniczny dren kondensatu od modelu 2 " - Częstotliwość wymian wkładów Częstotliwość wymiany: co 6000h lub raz w roku Wymienić jeżeli różnica ciśnień wyniesie 400mbar Częstotliwość wymiany: co 3000h lub raz w roku Wymienić jeżeli różnica ciśnień wyniesie 400mbar Częstotliwość wymiany: co 1000h lub raz w roku Wymienić jednocześnie z filtrem wstępnym (przy 20 C na wlocie) *Cząstki płynne 0.01 µ do 5 µ - Koncentracja oleju na wlocie: 10 mg/m 3 Lina Micro Air jest testowana i certyfikowana zgodnie z ISO Podane wartości mierzono zgodnie z normą ISO (część 1, 2 i 3) Klasy jakości powietrza zdefiniowane są w normie ISO :2009 Współczynniki korygujące: Wyżej wymienione zakresy przepływu powietrza dla MFM, MFB oraz MFC przy wartości ciśnienia wynoszącej 7 bar. Współczynniki korygujące dla różnych wartości ciśnienia podane są w tabeli poniżej (przepływ umieszczono na stronie 8). (bar) współczynnik korygujący 5

6 ZESTAWY FILTRACYJNE WARSZTATY BLACHARSKIE: MBR MBC MBCR (kody produktów są podane na stronie 9-10) W celu uzyskania wysokiej jakości lakieru, powietrze musi być wolne od pyłu, oleju i silikonu. Specjalne zestawy filtracyjne dla pistoletów lakierniczych z bazą wodną (water base): Doskonała filtracja gwarantująca wysoką jakośc lakierów Zanieczyszczenia wypłukiwane są przez automatyczny dren kondensatu W skład zestawu wchodzą: - uchwyt ścienny - szybkozłącze W zależności od modelu: - reduktor z manometrem - filtr z węglem aktywnym - activated carbon filter Reduktor kontroluje ciśnienie dostarczane do pistoletu. Jest on wyposażony w manometr ze szklaną szybką ochronną nie wrażliwą na rozpuszczalniki i rozcieńczaliniki MBR Lakiery na bazie wody są bardzo wrażliwe na zanieczyszczenia takie jak: woda, olej, pył. Węgiel aktywny jest najlepszym sposobem na wyeliminowanie tych zanieczyszczeń do poziomyu mg/m 3. Zestawy z szybkozłączkami Dostępne z następujacymi profilami: ISO B 7.2, 7.4 mm MBC - antystatyczne - bez silikonu - ATEX 2 - nie rysuje powierzchni - bez odrzutowe - lekka waga, wysoki przepływ MBCR Aby zapobiec ryzyku zanieczyszczenia powietrza pomiędzy filtrami, a pistoletem należy zamontować zestawy filtracyjne MBR i MBCR możliwie jak najbliżej kabiny. Dopuszcza się możliwość montażu bezpośrednio w kabinie lakierniczej 6

7 ZASTOSOWANIE Typowy warsztat Sprężarka ze zbiornikiem Separator SPC Mikrofiltr MFM Niewielka produkcja / warsztat samochodowy Sprężarka Separator SPC Zbiornik Mikrofiltr MFM Warsztat blacharsko lakierniczy Sprężarka Separator SPC Zbiornik Zestaw filtracyjny MBC Zabezpieczenie osuszacza ziębniczego/magazynowanie powietrza wolnego od pyłu, wody, oleju Sprężarka Separator SPC Osuszacz ziębniczy Mikrofiltr MFM ALF Zbiornik Zabezpieczenie osuszacza adsorbcyjnego/magazynowanie powietrza wolnego od pyłu, wody, oleju Sprężarka Separator SPC Mikrofiltr MFM Submikronowy filtr Osuszacz Mikrofiltr MFM MFB adsorbcyjny ALC Zbiornik 7

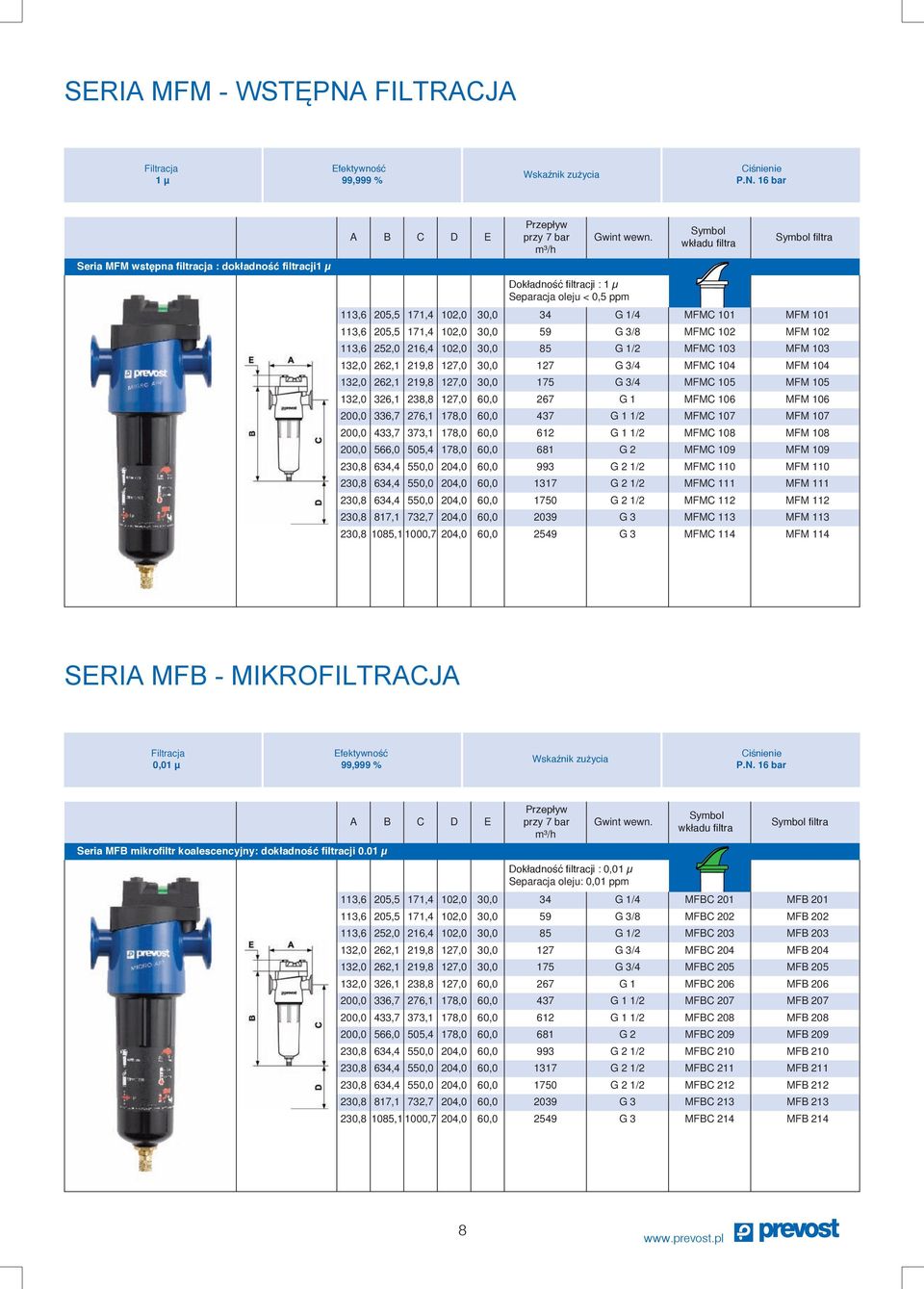

8 SERIA MFM - WSTĘPNA FILTRACJA Filtracja 1 µ Efektywność 99,999 % Wskaźnik zużycia P.N. 16 bar Seria MFM wstępna filtracja : dokładność filtracji1 µ A B C D E Przepływ przy 7 bar m³/h Gwint wewn. Dokładność filtracji : 1 µ Separacja oleju < 0,5 ppm Symbol wkładu filtra Symbol filtra 113,6 205,5 171,4 102,0 30,0 34 G 1/4 MFMC 101 MFM ,6 205,5 171,4 102,0 30,0 59 G 3/8 MFMC 102 MFM ,6 252,0 216,4 102,0 30,0 85 G 1/2 MFMC 103 MFM ,0 262,1 219,8 127,0 30,0 127 G 3/4 MFMC 104 MFM ,0 262,1 219,8 127,0 30,0 175 G 3/4 MFMC 105 MFM ,0 326,1 238,8 127,0 60,0 267 G 1 MFMC 106 MFM ,0 336,7 276,1 178,0 60,0 437 G 1 1/2 MFMC 107 MFM ,0 433,7 373,1 178,0 60,0 612 G 1 1/2 MFMC 108 MFM ,0 566,0 505,4 178,0 60,0 681 G 2 MFMC 109 MFM ,8 634,4 550,0 204,0 60,0 993 G 2 1/2 MFMC 110 MFM ,8 634,4 550,0 204,0 60, G 2 1/2 MFMC 111 MFM ,8 634,4 550,0 204,0 60, G 2 1/2 MFMC 112 MFM ,8 817,1 732,7 204,0 60, G 3 MFMC 113 MFM ,8 1085,1 1000,7 204,0 60, G 3 MFMC 114 MFM 114 SERIA MFB - MIKROFILTRACJA Filtracja 0,01 µ Efektywność 99,999 % Wskaźnik zużycia P.N. 16 bar Seria MFB mikrofiltr koalescencyjny: dokładność filtracji 0.01 µ A B C D E Przepływ przy 7 bar m³/h Gwint wewn. Dokładność filtracji : 0,01 µ Separacja oleju: 0,01 ppm Symbol wkładu filtra Symbol filtra 113,6 205,5 171,4 102,0 30,0 34 G 1/4 MFBC 201 MFB ,6 205,5 171,4 102,0 30,0 59 G 3/8 MFBC 202 MFB ,6 252,0 216,4 102,0 30,0 85 G 1/2 MFBC 203 MFB ,0 262,1 219,8 127,0 30,0 127 G 3/4 MFBC 204 MFB ,0 262,1 219,8 127,0 30,0 175 G 3/4 MFBC 205 MFB ,0 326,1 238,8 127,0 60,0 267 G 1 MFBC 206 MFB ,0 336,7 276,1 178,0 60,0 437 G 1 1/2 MFBC 207 MFB ,0 433,7 373,1 178,0 60,0 612 G 1 1/2 MFBC 208 MFB ,0 566,0 505,4 178,0 60,0 681 G 2 MFBC 209 MFB ,8 634,4 550,0 204,0 60,0 993 G 2 1/2 MFBC 210 MFB ,8 634,4 550,0 204,0 60, G 2 1/2 MFBC 211 MFB ,8 634,4 550,0 204,0 60, G 2 1/2 MFBC 212 MFB ,8 817,1 732,7 204,0 60, G 3 MFBC 213 MFB ,8 1085,1 1000,7 204,0 60, G 3 MFBC 214 MFB 214 8

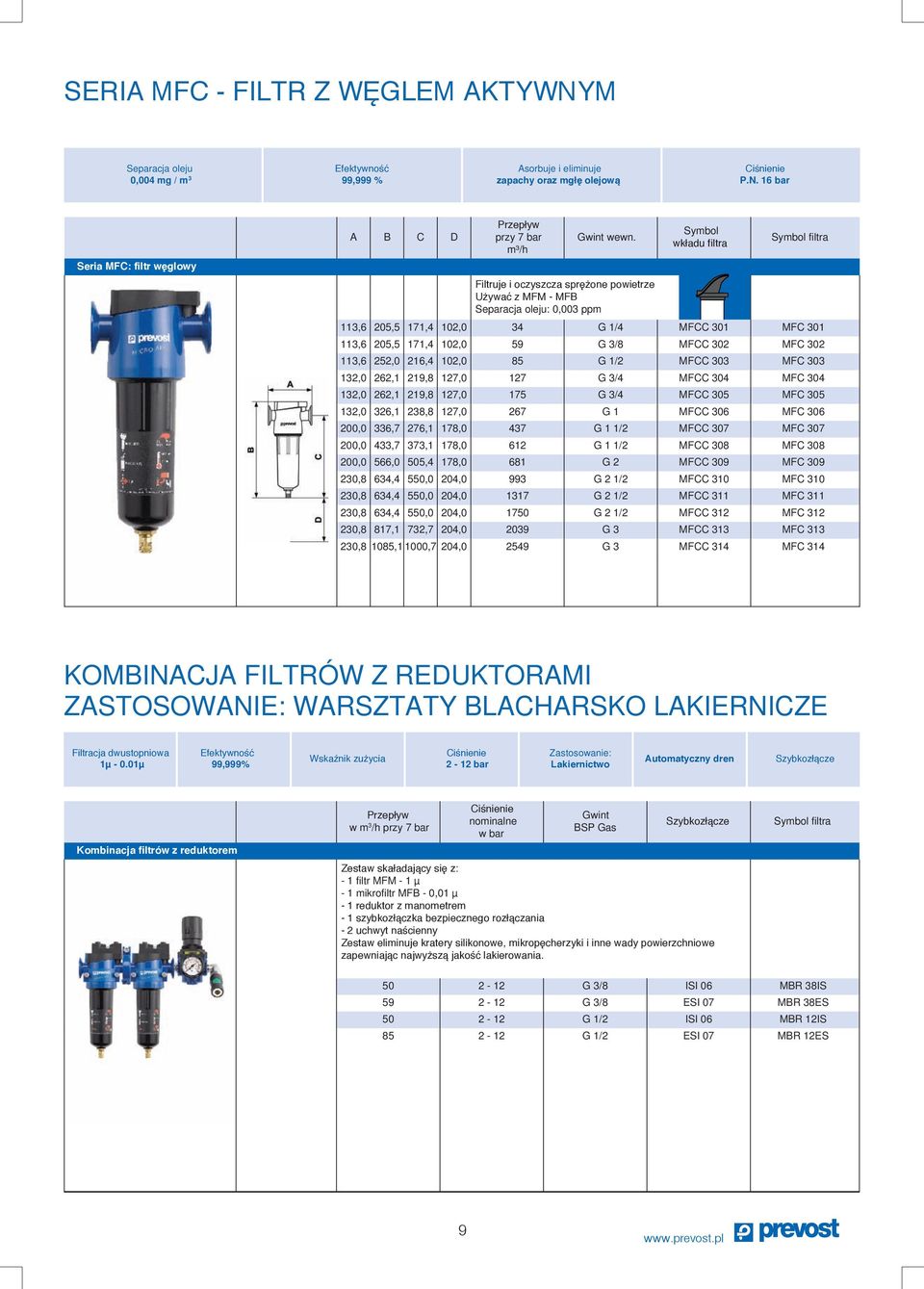

9 SERIA MFC - FILTR Z WĘGLEM AKTYWNYM Separacja oleju 0,004 mg / m 3 Efektywność 99,999 % Asorbuje i eliminuje zapachy oraz mgłę olejową P.N. 16 bar Seria MFC: filtr węglowy A B C D Przepływ przy 7 bar m³/h Gwint wewn. Filtruje i oczyszcza sprężone powietrze Używać z MFM - MFB Separacja oleju: 0,003 ppm Symbol wkładu filtra Symbol filtra 113,6 205,5 171,4 102,0 34 G 1/4 MFCC 301 MFC ,6 205,5 171,4 102,0 59 G 3/8 MFCC 302 MFC ,6 252,0 216,4 102,0 85 G 1/2 MFCC 303 MFC ,0 262,1 219,8 127,0 127 G 3/4 MFCC 304 MFC ,0 262,1 219,8 127,0 175 G 3/4 MFCC 305 MFC ,0 326,1 238,8 127,0 267 G 1 MFCC 306 MFC ,0 336,7 276,1 178,0 437 G 1 1/2 MFCC 307 MFC ,0 433,7 373,1 178,0 612 G 1 1/2 MFCC 308 MFC ,0 566,0 505,4 178,0 681 G 2 MFCC 309 MFC ,8 634,4 550,0 204,0 993 G 2 1/2 MFCC 310 MFC ,8 634,4 550,0 204, G 2 1/2 MFCC 311 MFC ,8 634,4 550,0 204, G 2 1/2 MFCC 312 MFC ,8 817,1 732,7 204, G 3 MFCC 313 MFC ,8 1085,1 1000,7 204, G 3 MFCC 314 MFC 314 KOMBINACJA FILTRÓW Z REDUKTORAMI ZASTOSOWANIE: WARSZTATY BLACHARSKO LAKIERNICZE Filtracja dwustopniowa 1µ µ Efektywność 99,999% Wskaźnik zużycia 2-12 bar Zastosowanie: Lakiernictwo Automatyczny dren Szybkozłącze Kombinacja filtrów z reduktorem Przepływ w m 3 /h przy 7 bar nominalne w bar Gwint BSP Gas Szybkozłącze Zestaw skaładający się z: - 1 filtr MFM - 1 µ - 1 mikrofiltr MFB - 0,01 µ - 1 reduktor z manometrem - 1 szybkozłączka bezpiecznego rozłączania - 2 uchwyt naścienny Zestaw eliminuje kratery silikonowe, mikropęcherzyki i inne wady powierzchniowe zapewniając najwyższą jakość lakierowania. Symbol filtra G 3/8 ISI 06 MBR 38IS G 3/8 ESI 07 MBR 38ES G 1/2 ISI 06 MBR 12IS G 1/2 ESI 07 MBR 12ES 9

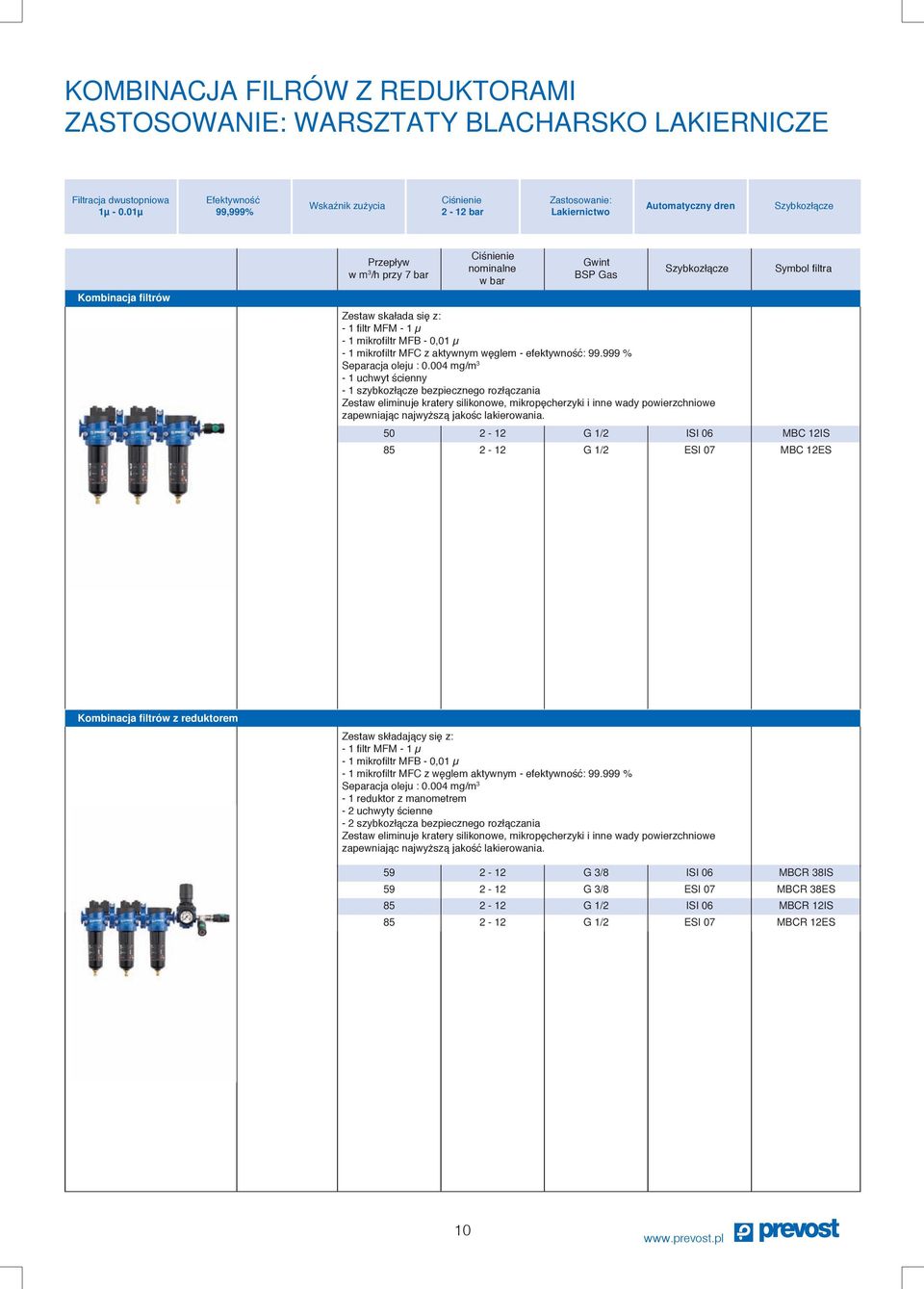

10 KOMBINACJA FILRÓW Z REDUKTORAMI ZASTOSOWANIE: WARSZTATY BLACHARSKO LAKIERNICZE Filtracja dwustopniowa 1µ µ Efektywność 99,999% Wskaźnik zużycia 2-12 bar Zastosowanie: Lakiernictwo Automatyczny dren Szybkozłącze Kombinacja filtrów Przepływ w m 3 /h przy 7 bar nominalne w bar Gwint BSP Gas Szybkozłącze Zestaw skałada się z: - 1 filtr MFM - 1 µ - 1 mikrofiltr MFB - 0,01 µ - 1 mikrofiltr MFC z aktywnym węglem - efektywność: % Separacja oleju : mg/m 3-1 uchwyt ścienny - 1 szybkozłącze bezpiecznego rozłączania Zestaw eliminuje kratery silikonowe, mikropęcherzyki i inne wady powierzchniowe zapewniając najwyższą jakośc lakierowania. Symbol filtra G 1/2 ISI 06 MBC 12IS G 1/2 ESI 07 MBC 12ES Kombinacja filtrów z reduktorem Zestaw składający się z: - 1 filtr MFM - 1 µ - 1 mikrofiltr MFB - 0,01 µ - 1 mikrofiltr MFC z węglem aktywnym - efektywność: % Separacja oleju : mg/m 3-1 reduktor z manometrem - 2 uchwyty ścienne - 2 szybkozłącza bezpiecznego rozłączania Zestaw eliminuje kratery silikonowe, mikropęcherzyki i inne wady powierzchniowe zapewniając najwyższą jakość lakierowania G 3/8 ISI 06 MBCR 38IS G 3/8 ESI 07 MBCR 38ES G 1/2 ISI 06 MBCR 12IS G 1/2 ESI 07 MBCR 12ES 10

11 AKCESORIA I CZĘŚCI Zestaw łączący OPIS Symbol Do filtrów G 1/4 to G 1/2 MPA 1 Do filtrów G 3/4 to G 1 MPA 2 Do filtrów G 1 1/2 to G 2 MPA 3 Do filtrów G 2 1/2 to G 3 MPA 4 Uchwyt ścienny Do filtrów G 1/4 to G 1/2 MPK 1 Do filtrów G 3/4 to G 1 MPK 2 Do filtrów G 1 1/2 to G 2 MPK 3 Do filtrów G 2 1/2 to G 3 MPK 4 Część zamienna: Pływak kondensatu Do filtrów G 1/4 to G 2 MPD Część zamienna: Elektroniczny dren kondensatu Do filtrów G 2 1/2 to G 3 Zestaw naprawczy MPD X3 MPD X3KIT Część zamienna: Wskaźnik zużycia Wskaźnik zużycia od G 1/4 do G 3/4 MPI 1 Manometr różnicowy od G 1 do G 3 MPI
