1 Załącznik nr 1 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Wymagania ogólne W ramach realizacji przedmiotu zamówienia Wykonawca musi: - wykonać montaż światłowodów pomiędzy punktami końcowymi wraz z wykonaniem wszelkich niezbędnych prac, - sporządzić pełną dokumentację wykonawczą i uzgodnić ją z właściwymi organami, - uzgodnić szczegółowe warunki techniczne do sporządzenia projektu na potrzeby uzyskania wszelkich zezwoleń, - uzgodnić i opłacić wszelkie koszty i nadzory techniczne, - sporządzić dokumentację powykonawczą w tym sporządzić mapy z inwentaryzacji przebiegu ułożonych światłowodów, schematy rozpływu włókien itp. Dokumentację przekazać w formie papierowej i elektronicznej. Przebiegi projektowanych światłowodów w istniejącej kanalizacji teletechnicznej UM: Zadanie A: Od studni Branickiego 3/5 do sterownika zlokalizowanego na rondzie Branickiego Piastowska, część biegnie w kanalizacji OP. Zadanie B: Serwerownia Branickiego 3/5 do sterownika na Placu Niepodległości (ok. 2100m). Zadanie C: Sterownik zlokalizowany na skrzyżowaniu ul. Antoniukowskiej i Owsianej do Sterownika na Skrzyżowaniu z ul. Produkcyjnej i Strażackiej (ok m). Zadanie D: Sterownik zlokalizowany na skrzyżowaniu ul. Kawaleryjskiej i Krętej do Mufy na Skrzyżowaniu z ul. Wyszyńskiego i Bema oraz do serwerowni ul. Bema 60/1 (ok mb). Zadanie E: Sterownik zlokalizowany na skrzyżowaniu ul. Sosabowskiego i Wasilkowskiej do sterownika zlokalizowanego na skrzyżowaniu z ul. Piłsudskiego i Sienkiewicza (ok m). Uwaga: Podane powyżej długości nie obejmują zapasów kabla na falowanie w kanalizacji, wyłożenie w studniach i szafach kablowych oraz zapasów technologicznych przy mufach kablowych Zamawiający przewiduje wykorzystanie wyłącznie własnej kanalizacji teletechnicznej. Użyte do budowy materiały powinny posiadać odpowiednie dopuszczenia do stosowania w budownictwie oraz odpowiadać wymaganiom określonym w projektach budowlanych. 1

2 Połączenie wszystkich punktów końcowych należy wykonać wykorzystując do tego celu światłowód jednomodowy, 48-włóknowy (czterotubowy), w osłonie dedykowanej do instalacji w kanalizacji technicznej, odporny na czynniki środowiskowe takie jak woda, wilgoć, mróz oraz działanie gryzoni (np. gryzienie). Włókna światłowodowe muszą być zespawane w sposób umożliwiający transmisję 10Gb/s. Wszystkie patchpanele, piktaile i gniazda dostarcza Wykonawca. We wszystkich studzienkach, każdy kabel światłowodowy musi być wyposażony w wodoodporną i nieścieralną etykietę z oznakowaniem światłowodu zawierającym: nazwę właściciela i kierunki przebiegu. Kierunki przebiegu mają zostać określone jako np. S67- S45, SE1-S55. S67-S45 to odcinek między sterownikami nr 67 i 45, a SE1-S55 to odcinek miedzy serwerownią nr 1 a sterownikiem nr 55 itd. Numery sterowników są przedstawione na mapie rozpływu włókien oraz w kolejnych punktach Szczegółowego opisu poszczególnych zadań poniżej. Zamawiający wymaga od Wykonawcy pozostawienia po 20 metrowych zapasów światłowodów we wszystkich studzienkach teletechnicznych położonych obok sterowników sygnalizacji świetlnej. Zamawiający w obecności kierownika robót dokona testów zespawanych linii światłowodowych między serwerowniami i sterownikami, jak również przeprowadzi kontrolę oznakowania światłowodów w studzienkach i opisu gniazd na przełącznicach. Obecność kierownika robót warunkuje dokonanie odbioru. Zamawiający wymaga od Wykonawcy wykonania pomiarów reflektometrycznych każdego z torów światłowodowych i załączenia wyników tych pomiarów do dokumentacji powykonawczej. Zamawiający nie precyzuje typu wymaganego włókna ponadto, że ma ono umożliwiać transmisję z prędkością nie mniejszą niż 10Gb/s, ze zwielokrotnieniem falowym CWDM/DWDM oraz być typu single mode. Zamawiający nie przewiduje dostarczenia przez Wykonawcę dodatkowych materiałów poza niezbędnymi do zrealizowania zamówienia. Zamawiający wymaga dostarczenia patchcordów optycznych w ilości 100 sztuk o długości ok. 100 cm z końcówkami E2000/APC-E2000/APC, oraz 25 szczelnych muf światłowodowych z minimum jednym otworem umożliwiającym wprowadzenie światłowodu bez przecinania tub. Patchcordy i mufy są przeznaczone do wykonania niniejszego zamówienia i będą zainstalowane w systemie (nie są to dodatkowe elementy systemu). Zamawiający wymaga dostarczenia światłowodu odpornego na działanie gryzoni (np. gryzienie) i dopuści tylko takie światłowody, które spełniają powyższe wymagania. Należy dostarczyć odpowiedni 2

3 certyfikat. Opis instalacji muf światłowodowych i studzienek teletechnicznych. Każda instalacja mufy światłowodowej musi być wyposażona w wodoszczelną mufę światłowodową zapewniającą co najmniej cztery odejścia światłowodów. Niewykorzystane odejścia należy zabezpieczyć przed czynnikami zewnętrznymi. Każdy kabel, który jest wprowadzany do mufy musi zawierać co najmniej 20 metrów zapasu kabla umieszczonego w pobliżu mufy. Zapas musi umożliwić wyjęcie mufy ze studzienki i umieszczenie jej w samochodzie (np. w celu konserwacji, naprawy lub rozbudowy). Na przebiegu trasy łączącej podane punkty, włókna światłowodowe muszą być zespawane. Pozostałe włókna muszą być zabezpieczone zgodnie z zaleceniami do wybranej technologii instalacji. Projekt połączeń poszczególnych światłowodów został opracowany przez Zamawiającego i jest zawarty na Mapie rozpływu włókien stanowiącej załącznik do SIWZ. Studzienka teletechniczna musi umożliwiać instalację co najmniej jednej mufy światłowodowej oraz pozostawienie minimum trzech zapasów po 20 m światłowodu. Studzienka teletechniczna musi umożliwiać wejście do niej instalatora (lub odpowiedni dostęp), celem przeprowadzenia prac serwisowych i montażowych związanych z instalacją światłowodów. Oferent może dokonać precyzyjnych podstawowych pomiarów długości (w osiach przewodów) poszczególnych odcinków światłowodów na naszej stronie internetowej: Zapasy i inne dodatkowe długości należy dodać zgodnie z opisem projektu. Wykonawca powinien uwzględnić ewentualne problemy z wciąganiem światłowodów do istniejącej kanalizacji (np. niedrożność, przerwanie). W takim przypadku kanalizację należy naprawić, co może się wiązać z zajęciem pasa drogowego oraz kosztami. Wykonawca dostarcza zdjęcia każdej studzienki z uwidocznieniem etykiety światłowodu. Zdjęcia należy dołączyć do dokumentacji. Wykonawca dostarcza i montuje w szafach sterowników 10 przełącznic 48 portowych. Wykonawca dostarcza zdjęcia każdej przełącznicy z uwidocznieniem etykiet opisujących kierunki podłączonych światłowodów. Zdjęcia należy dołączyć do dokumentacji. Wykonawca bez zgłoszenia Zamawiającemu nie ma prawa rozłączać istniejących połączeń światłowodowych. Istniejąca infrastruktura jest krytyczna dla funkcjonowania miejskiego systemu informatycznego oraz systemu sterowania ruchem i w związku z tym każde przecięcie i uszkodzenie należy niezwłocznie zgłosić i naprawić. 3

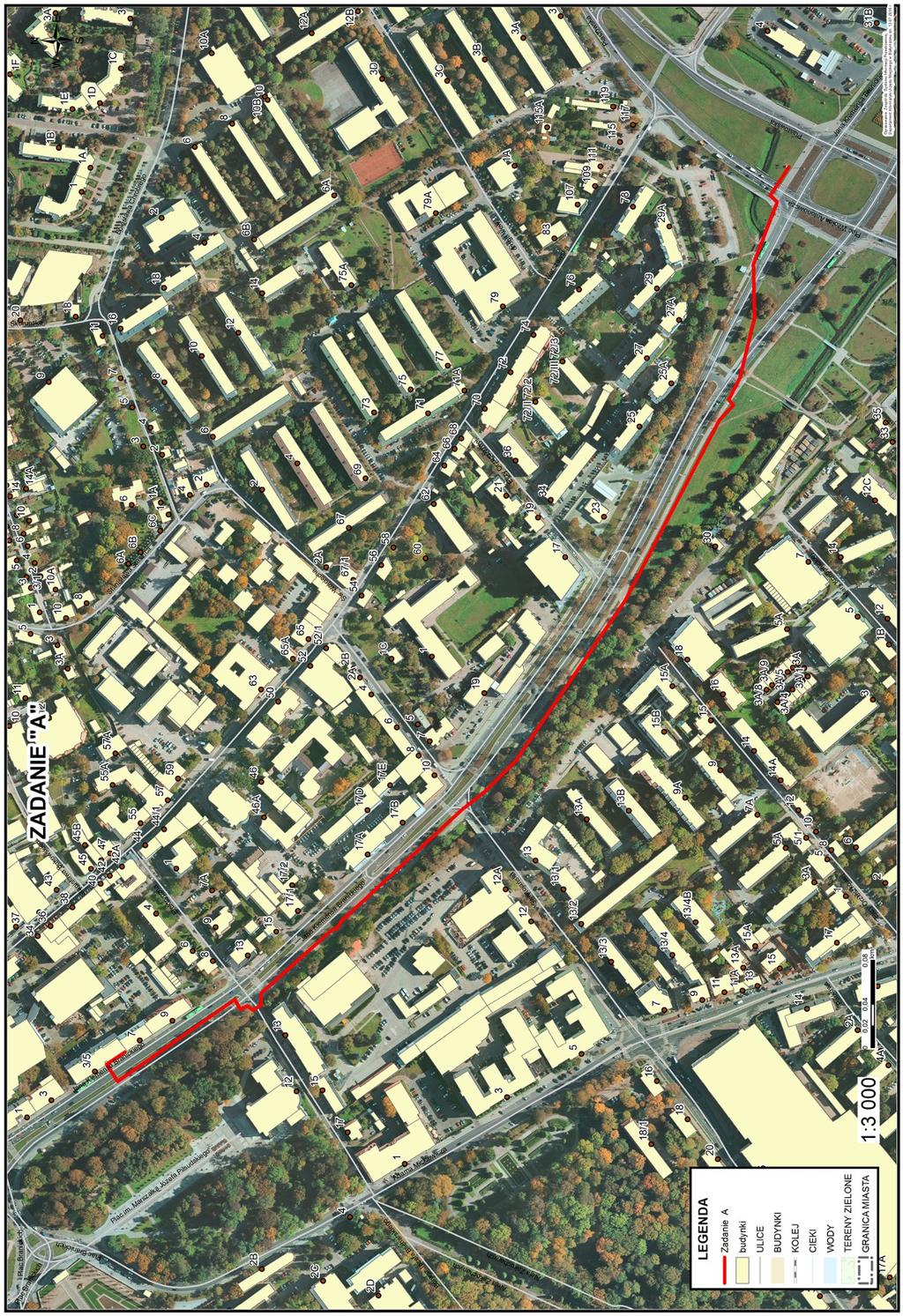

4 21. Wykonawca wprowadzi do posiadanego przez Zamawiającego systemu paszportyzacji sieci teleinformatycznej wszystkie dane o wybudowanej przez siebie sieci (paszportyzacja). Zamawiający dysponuje systemem FastGis firmy Fast Software z Łodzi Ogólny opis projektu Każda szkoła musi zostać podłączona do dwóch serwerowi. Do dwu różnych serwerowi należy doprowadzić minimum po dwa włókna światłowodu z każdej szkoły. Każdy sterownik musi zostać podłączony jednym włóknem do dwóch serwerowi. Każda szafka oświetleniowa musi zostać podłączona jednym włóknem do dwóch serwerowi. Każdy przełącznik kamer monitoringu musi zostać podłączony jednym włóknem do dwóch serwerowi. Połączenia poszczególnych włókien we wszystkich mufach serwerowniach i sterownikach zawiera Mapa rozpływu włókien. Przebiegi projektowanych światłowodów w poszczególnych zadaniach przedstawione zostały na mapach stanowiących załączniki do SIWZ. 3 Szczegółowy opis poszczególnych zadań 1. Zadanie A: Od studni Branickiego 3/5 do sterownika zlokalizowanego na rondzie Branickiego Piastowska, część biegnie w kanalizacji OP. Do nowej mufy zainstalowanej w istniejącej obok sterownika na rondzie Branickiego Piastowska studzience należy wprowadzić 4 istniejące światłowody biegnące z następujących kierunków: - szkół - serwerowni Branickiego 3/5 - serwerowni w BPNT - sterownika. Następnie w mufie należy wykonać odpowiednie spawy a w szafie sterownika wyprowadzić 5 włókien na istniejącą przełącznicę. W celu umożliwienia instalacji mufy istniejący światłowód biegnący w kierunku serwerowni Branickiego 3/5 należy przeciąć w studzience UM obok budynku UM Branickiego 3/5 oraz przesunąć tak aby uzyskać odpowiedni zapas. Pozostałe zapasy umieścić w studzienkach UM na początkowym odcinku. Na odcinku ok. 200 m (miejsce przecięcia) należy wprowadzić nowy światłowód (wstawkę). W obu studzienkach na końcach wstawki należy umieścić mufy i pospawać wszystkie odpowiadające sobie włókna istniejących i nowego odcinka światłowodu (2 x 48 spawów). 2. Zadanie B: Niepodległości. Serwerownia Branickiego 3/5 do sterownika na Placu 4

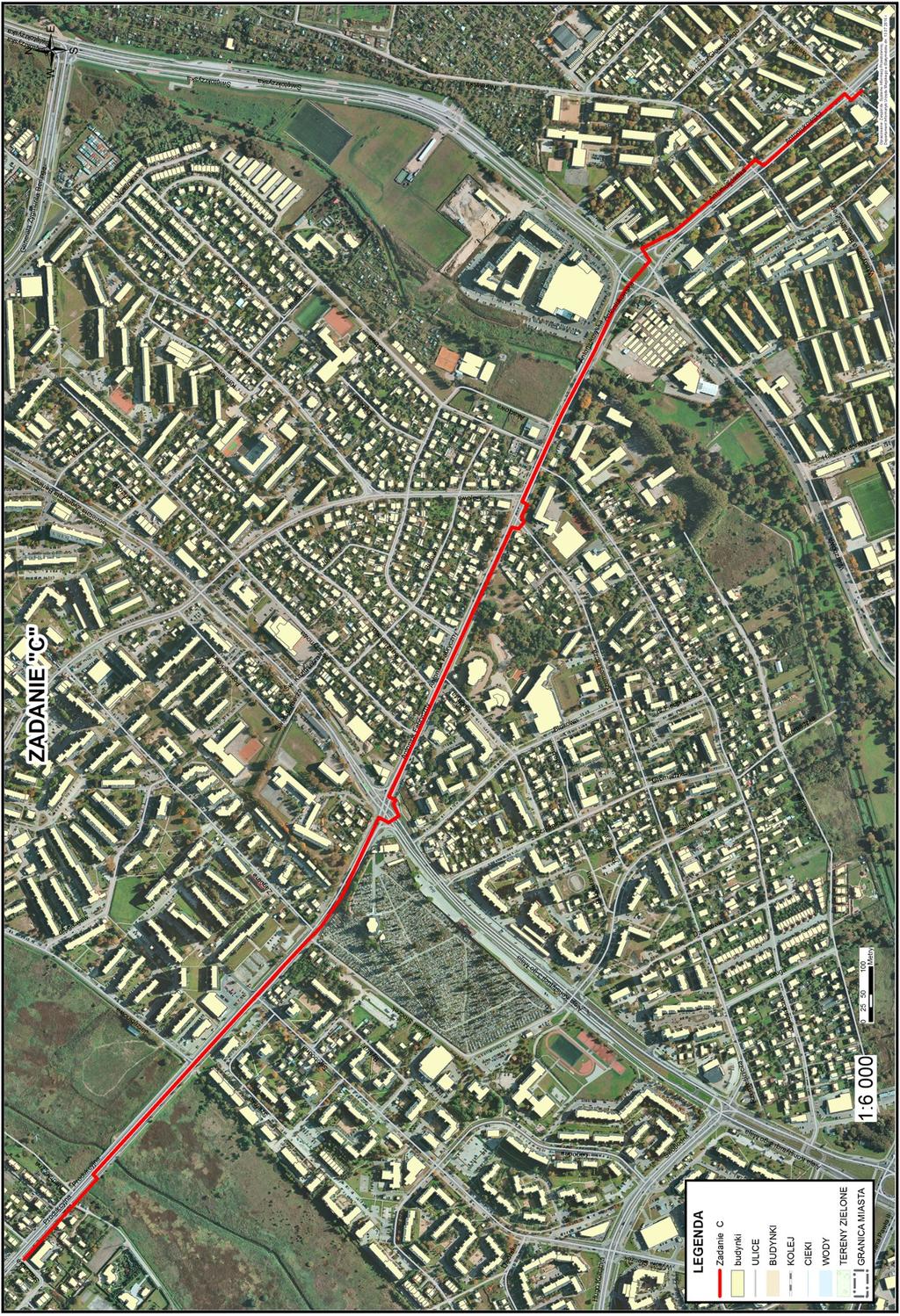

5 Światłowód należy poprowadzić z serwerowni równolegle do już istniejących. W serwerowni należy zainstalować 48 portową przełącznicę i wyprowadzić na nią wszystkie włókna. W studzienkach obok sterowników zlokalizowanych na trasie przebiegu światłowodu (ul. Malmeda, ul. Częstochowska) należy zainstalować mufy i pozostawić zapasy. Do sterowników należy doprowadzić światłowody 48J i wyprowadzić na istniejące przełącznice po 4 włókna. W szafie sterownika na placu Niepodległości należy zespawać 46 odpowiadających sobie włókien światłowodu doprowadzonego z serwerowni Branickiego 3/5 z włóknami istniejącego światłowodu doprowadzonego od sterownika Antoniukowska Owsiana. Pozostałe 4 włókna należy wyprowadzić na istniejącą przełącznicę. Do szafy przełącznika zlokalizowanego na skrzyżowaniu ulic Piłsudskiego i Sienkiewicza należy wprowadzić światłowód, przeciąć go, zainstalować dwie 48 portowe przełącznice i wyprowadzić na nie wszystkie włókna. Odpowiednie gniazda zgodnie ze schematem należy połączyć patchcordami. 3. Zadanie C: Sterownik zlokalizowany na skrzyżowaniu ul. Antoniukowskiej i Owsianej do Sterownika na Skrzyżowaniu ulic Produkcyjnej i Strażackiej. W szafie sterownika zlokalizowanego na skrzyżowaniu ulic Antoniukowskiej i Owsianej należy zespawać 46 odpowiadających sobie włókien światłowodu doprowadzonego z serwerowni Branickiego 3/5 z włóknami nowego światłowodu doprowadzonego od sterownika zlokalizowanego na skrzyżowaniu ulic Produkcyjnej i Strażackiej. Pozostałe 4 włókna należy wyprowadzić na istniejącą przełącznicę. Nowy światłowód należy poprowadzić w istniejącej kanalizacji UM. W studzienkach obok sterowników zlokalizowanych na trasie przebiegu światłowodu (ul. Narewska, ul. Gajowa, ul. Berlinga, ul. Swobodna) należy zainstalować mufy i pozostawić odpowiednie zapasy. Do sterowników należy doprowadzić światłowody 48J i wyprowadzić na istniejące przełącznice po 4 włókna. Nowy światłowód należy przeciąć i wprowadzić do szafy sterownika zlokalizowanego na skrzyżowaniu ulic Antoniukowskiej i Wierzbowej. W szafie sterownika należy zainstalować dwie 48 portowe przełącznice i na nie wyprowadzić wszystkie włókna obu końców przeciętego światłowodu. Odpowiednie gniazda należy połączyć patchcordami. W szafie sterownika zlokalizowanego na skrzyżowaniu ulic Produkcyjnej i Strażackiej należy zespawać 46 odpowiadających sobie włókien światłowodu doprowadzonego z serwerowni Branickiego 3/5 z włóknami istniejącego światłowodu doprowadzonego od sterownika zlokalizowanego na skrzyżowaniu ulic KEN i Kołłątaja. Pozostałe 4 włókna należy wyprowadzić na istniejącą przełącznicę. Ponadto należy sprawdzić czy szkoły zlokalizowane przy ul. Strażackiej 25 i KEN 1A mają połączenie z serwerownią zlokalizowaną w UM ul. Branickiego 3/5. 4. Zadanie D: Sterownik Kawaleryjskiej i Krętej do zlokalizowany 5 na skrzyżowaniu ul.

6 mufy na skrzyżowaniu z ul. Wyszyńskiego i Bema oraz do serwerowni ul. Bema 60/1. W szafie sterownika zlokalizowanego na skrzyżowaniu ulic. Kawaleryjskiej i Krętej należy zespawać 46 odpowiadających sobie włókien istniejącego światłowodu doprowadzonego od sterownika zlokalizowanego na skrzyżowaniu ulic Kawaleryjskiej i Pułaskiego z włóknami nowego światłowodu doprowadzonego od mufy zlokalizowanej na skrzyżowaniu ulic Wyszyńskiego i Bema. Pozostałe 4 włókna należy wyprowadzić na istniejącą przełącznicę. W szafie sterownika zlokalizowanego na skrzyżowaniu ulic Kawaleryjskiej i Pułaskiego należy wyprowadzić na istniejącą przełącznicę 12 włókien (tuba 1) istniejącego światłowodu i dokonać odpowiednich połączeń gniazd patchcordami. Nowy światłowód należy poprowadzić w istniejącej kanalizacji UM. W studzienkach obok sterowników zlokalizowanych na trasie przebiegu światłowodu (ul. Zachodnia, ul. Pogodna, ul. Kopernika, ul. Wyszyńskiego) należy zainstalować mufy i pozostawić odpowiednie zapasy. Do sterowników należy doprowadzić światłowody 48J i wyprowadzić na istniejące przełącznice po 4 włókna. Od mufy na skrzyżowaniu Wiejskiej i Kopernika należy wciągnąć nowy światłowód do istniejącej kanalizacji UM i doprowadzić go do serwerowni zlokalizowanej przy ul. Bema 60/1. Na tym odcinki w pasie rozdzielającym jezdnie należy wybudować kanalizację teletechniczną między istniejącymi studzienkami. Długość odcinka budowanej kanalizacji to 75 mb. Długość całego odcinka to ok. 400 mb. Parametry budowanej kanalizacji to: 1. Studnie typu SK2, bez wewnętrznych pokryw zabezpieczających. 2. Liczba rur: Średnica rur 100 mm. W istniejącej mufie zlokalizowanej na skrzyżowaniu ulic Wyszyńskiego i Bema należy wykonać odpowiednie spawy nowego i istniejących światłowodów. Ponadto należy sprawdzić czy szkoła zlokalizowana przy ul. Pułaskiego 25 ma połączenie z serwerownią zlokalizowaną w UM przy ul. Branickiego 3/5 i lub Bema 60/1. 5. Zadanie E: Sterownik zlokalizowany na skrzyżowaniu ul. Sosabowskiego i Wasilkowskiej do sterownika zlokalizowanego na skrzyżowaniu z ul. Piłsudskiego i Sienkiewicza. W szafie sterownika zlokalizowanego na skrzyżowaniu ul. Sosabowskiego i Wasilkowskiej należy zainstalować 2 przełącznice 48 portowe. Na jedną z przełącznic należy wyprowadzić wszystkie włókna nowego światłowodu. Na drugą należy wyprowadzić wszystkie włókna istniejącego światłowodu doprowadzonego z BPNT. Następnie wykonać odpowiednie połączenia gniazd patchcordami. 6

7 Nowy światłowód należy poprowadzić w istniejącej kanalizacji UM do studzienki obok sterownika zlokalizowanego na skrzyżowaniu Wasilkowskiej i Traugutta i dalej do studzienki przed wiaduktem kolejowym. W studzience należy zainstalować mufę i pozostawić odpowiednie zapasy. Do sterownika należy doprowadzić światłowód 48J i wyprowadzić na istniejącą przełącznicę 4 włókna. Dalej w kierunku ulicy Sienkiewicza pod wiaduktem kolejowym i drogowym do istniejącej studzienki UM zlokalizowanej za wiaduktem. Dalej nowy światłowód należy poprowadzić w istniejącej kanalizacji UM w ulicy Sienkiewicza. W studzienkach obok sterowników zlokalizowanych na trasie przebiegu światłowodu (ul. Ryska, ul. Jagienki, pl. Wyzwolenia, ul. Ogrodowa, ul. Jurowiecka) należy zainstalować mufy i pozostawić odpowiednie zapasy. Do sterowników należy doprowadzić światłowody 48J i wyprowadzić na istniejące przełącznice po 4 włókna. Dalej światłowód należy wprowadzić do szafy sterownika zlokalizowanego na skrzyżowaniu Piłsudskiego i Sienkiewicza (patrz połączenie z Zadaniem B). W szafie należy zainstalować 48 portową przełącznicę i wyprowadzić wszystkie włókna. Odpowiednie gniazda zgodnie ze schematem należy połączyć patchcordami. 4 Warunki przystąpienia do realizacji zamówienia 1. Doświadczenie w budowaniu tego typu kanalizacji i sieci teleinformatycznych (referncje). 2. Doświadczenie w przygotowaniu i wprowadzaniu danych do informatycznego systemu paszportyzacji sieci (referncje). 7

8 8

9 9

10 10

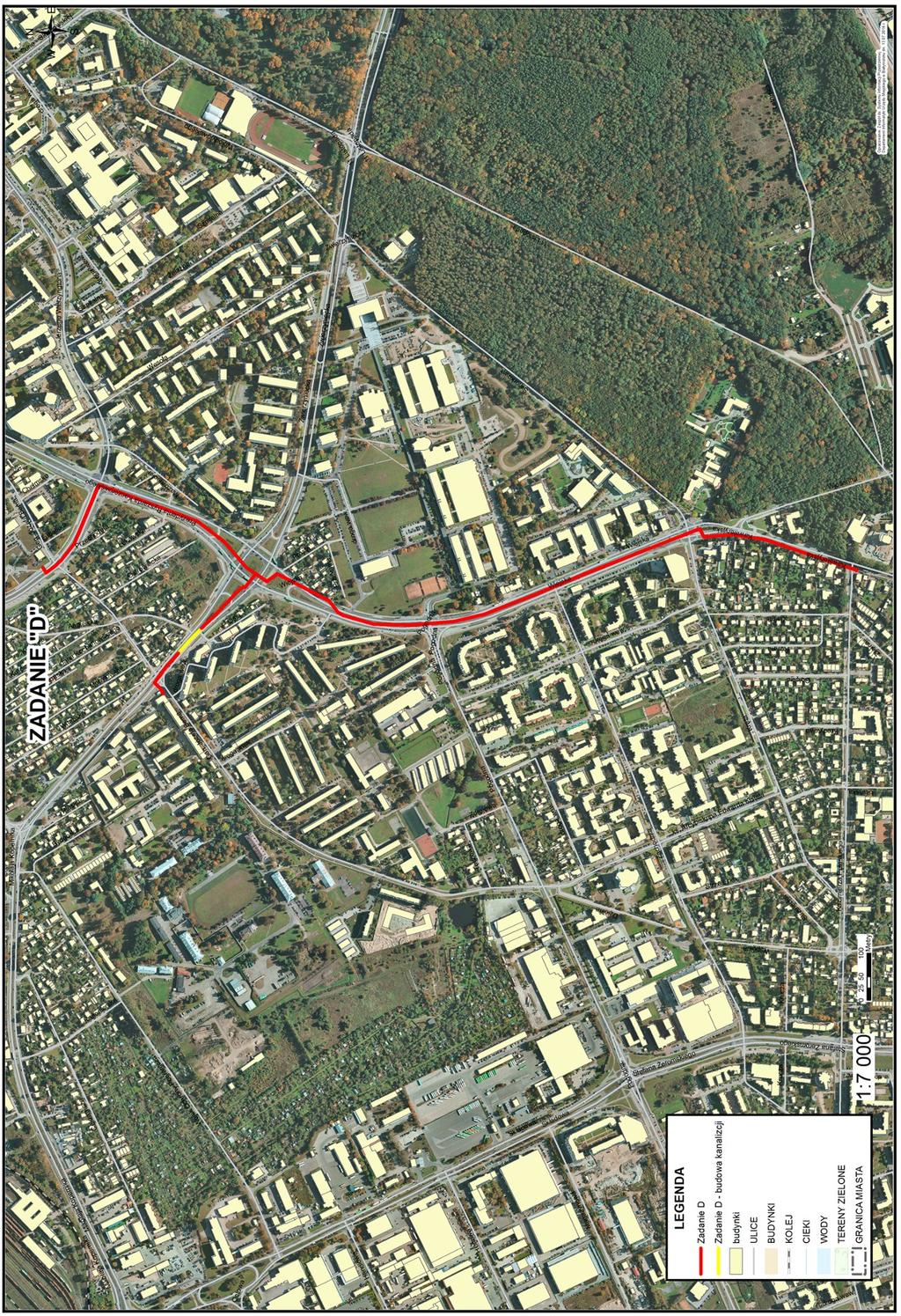

11 11

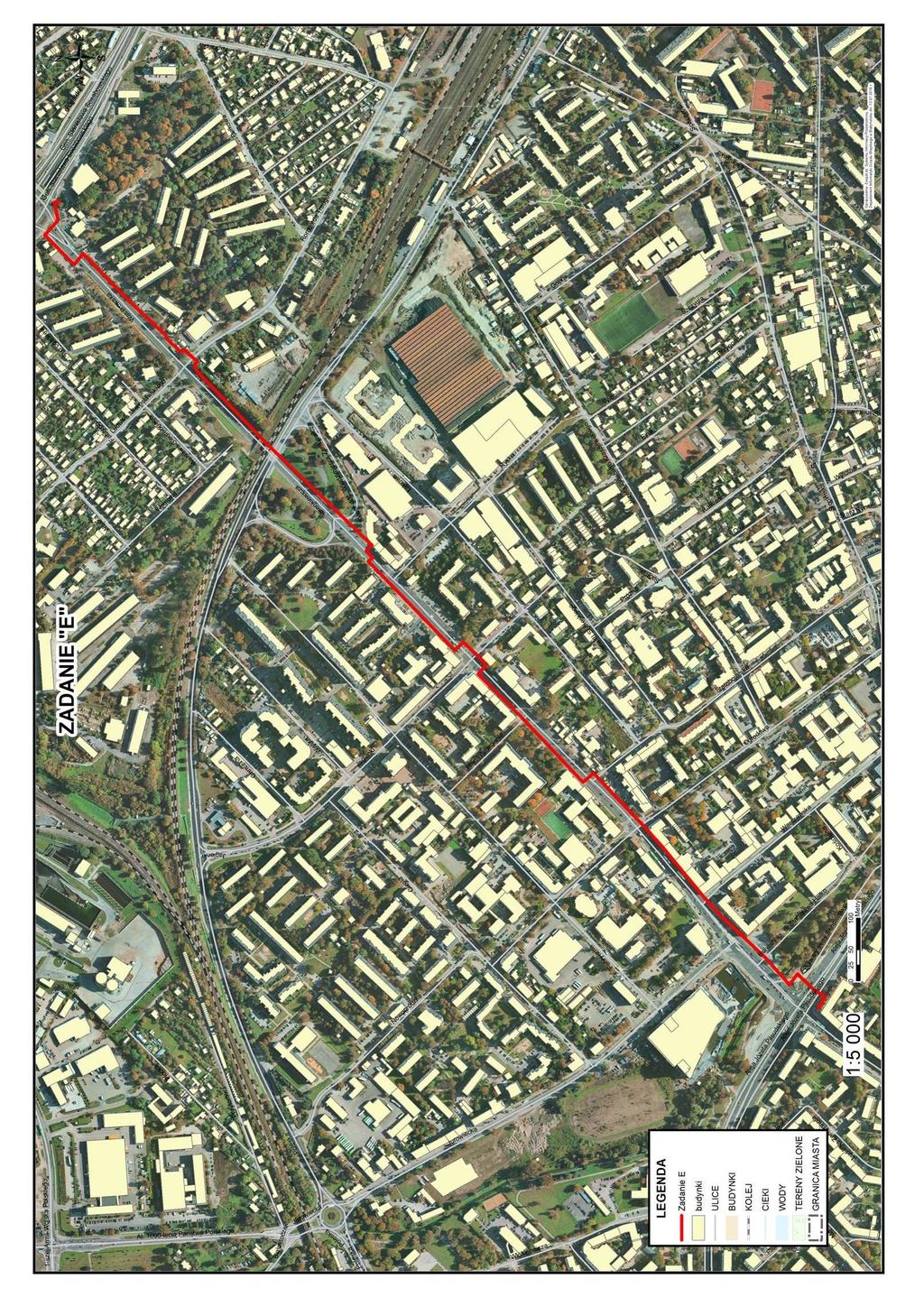

12 12
