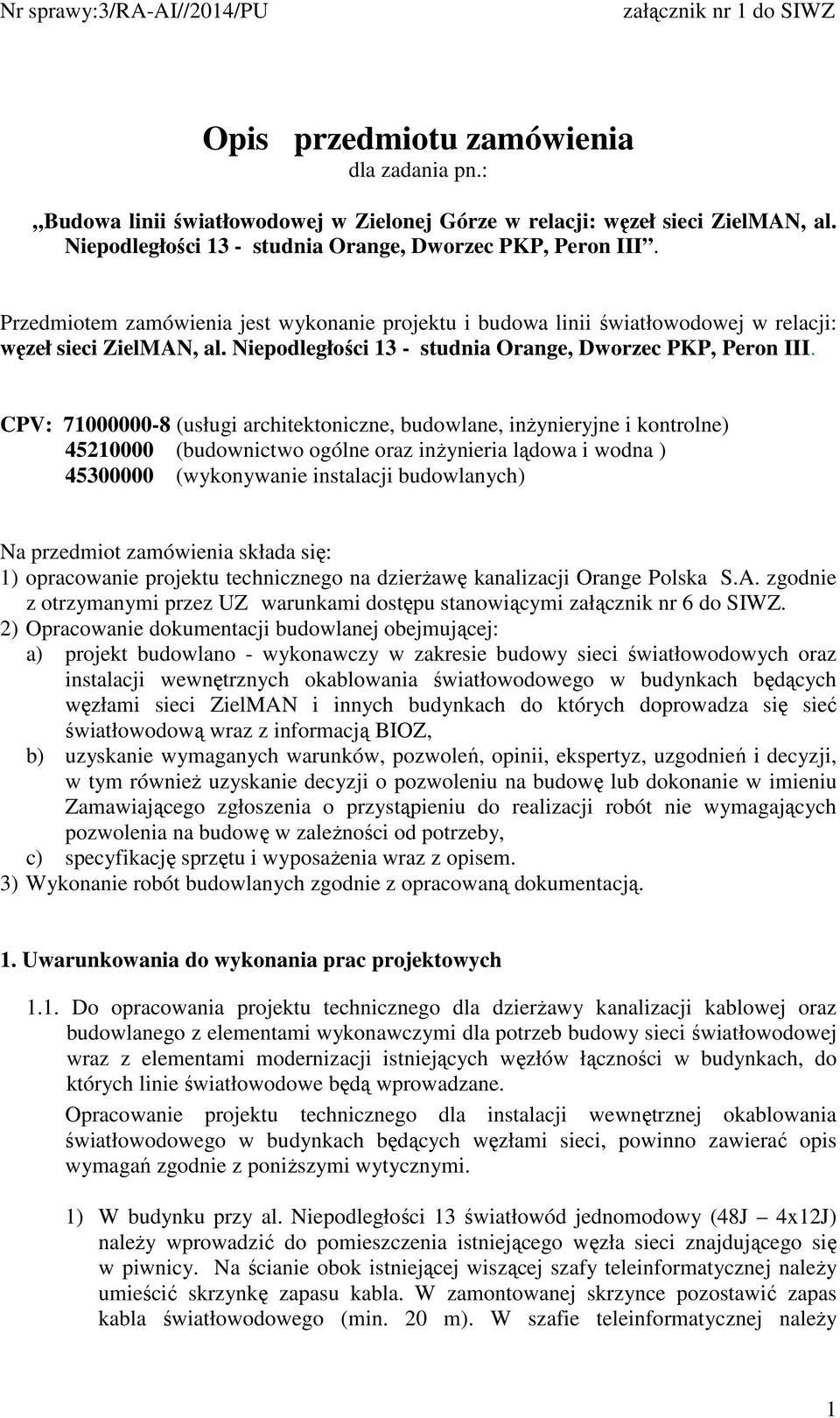

1 Opis przedmiotu zamówienia dla zadania pn.: Budowa linii światłowodowej w Zielonej Górze w relacji: węzeł sieci ZielMAN, al. Niepodległości 13 - studnia Orange, Dworzec PKP, Peron III. Przedmiotem zamówienia jest wykonanie projektu i budowa linii światłowodowej w relacji: węzeł sieci ZielMAN, al. Niepodległości 13 - studnia Orange, Dworzec PKP, Peron III. CPV: (usługi architektoniczne, budowlane, inŝynieryjne i kontrolne) (budownictwo ogólne oraz inŝynieria lądowa i wodna ) (wykonywanie instalacji budowlanych) Na przedmiot zamówienia składa się: 1) opracowanie projektu technicznego na dzierŝawę kanalizacji Orange Polska S.A. zgodnie z otrzymanymi przez UZ warunkami dostępu stanowiącymi załącznik nr 6 do SIWZ. 2) Opracowanie dokumentacji budowlanej obejmującej: a) projekt budowlano - wykonawczy w zakresie budowy sieci światłowodowych oraz instalacji wewnętrznych okablowania światłowodowego w budynkach będących węzłami sieci ZielMAN i innych budynkach do których doprowadza się sieć światłowodową wraz z informacją BIOZ, b) uzyskanie wymaganych warunków, pozwoleń, opinii, ekspertyz, uzgodnień i decyzji, w tym równieŝ uzyskanie decyzji o pozwoleniu na budowę lub dokonanie w imieniu Zamawiającego zgłoszenia o przystąpieniu do realizacji robót nie wymagających pozwolenia na budowę w zaleŝności od potrzeby, c) specyfikację sprzętu i wyposaŝenia wraz z opisem. 3) Wykonanie robót budowlanych zgodnie z opracowaną dokumentacją. 1. Uwarunkowania do wykonania prac projektowych 1.1. Do opracowania projektu technicznego dla dzierŝawy kanalizacji kablowej oraz budowlanego z elementami wykonawczymi dla potrzeb budowy sieci światłowodowej wraz z elementami modernizacji istniejących węzłów łączności w budynkach, do których linie światłowodowe będą wprowadzane. Opracowanie projektu technicznego dla instalacji wewnętrznej okablowania światłowodowego w budynkach będących węzłami sieci, powinno zawierać opis wymagań zgodnie z poniŝszymi wytycznymi. 1) W budynku przy al. Niepodległości 13 światłowód jednomodowy (48J 4x12J) naleŝy wprowadzić do pomieszczenia istniejącego węzła sieci znajdującego się w piwnicy. Na ścianie obok istniejącej wiszącej szafy teleinformatycznej naleŝy umieścić skrzynkę zapasu kabla. W zamontowanej skrzynce pozostawić zapas kabla światłowodowego (min. 20 m). W szafie teleinformatycznej naleŝy 1

2 zainstalować dwie nowe światłowodowe przełącznice panelowe, kaŝda o wysokości 1U na stelaŝu 19 (PS 19/1U/24/SC/APC). Przełącznice wyposaŝyć w 24 adaptery SC/APC. Na kolejnych adapterach naleŝy wyprowadzić odpowiednie (chodzi o numerację) włókna światłowodu. Adaptery na przełącznicach mają być zespawane z 48 włóknami. 2) Do budynku Gazety Lubuskiej (GL) przy al. Niepodległości 25 naleŝy wprowadzić kabel łącznikowy światłowodowy jednomodowy (12J) z mufy w studni telekomunikacyjnej OPL A32 do pomieszczenia w kotłowni znajdującego się w piwnicy rozszywając jedną tubę (12J) światłowodu łącznikowego. W pomieszczeniu kotłowni naleŝy umieścić zapas kabla min. 20 m. Kabel naleŝy poprowadzić przez sufit z pomieszczenia kotłowni do pomieszczenia centrali telefonicznej. W pomieszczeniu centrali telefonicznej naleŝy umieścić w istniejącej szafce nową przełącznicę panelową o wysokości 1U na stelaŝu 19 (PS 19/1U/12/SC/APC). W mufie w studni telekomunikacyjnej OPL A32 i na panelu światłowodowym spawać tylko 8 włókien z których 4 włókna mają być spawane od strony al. Niepodległości 13 i 4 włókna od strony Dworca PKP. Przełącznicę wyposaŝyć w 8 adapterów SC/APC. W studni OPL A 32 przy budynku GL naleŝy przeciąć 12 włókien z pierwszej tuby magistralnego kabla światłowodowego 48J i pierwsze cztery włókna od strony al. Niepodległości 13 wprowadzić do budynku GL kablem łącznikowym 12J włóknami nr 1-4, a włókna nr 5-8 kabla łącznikowego 12J połączyć w mufie z włóknami nr 1-4 kabla magistralnego 48J z pierwszej tuby w kierunku Dworca PKP. Włókna nr 8-12 kabla łącznikowego 12 J pozostawić jako zapas. 3) Do budynku Zarządu Dróg Wojewódzkich (ZDW) w Zielonej Górze przy al. Niepodległości 32 naleŝy wprowadzić łącznikowy kabel światłowodowy jednomodowy (12J) ze studni telekomunikacyjnej OPL A34/1a/1 znajdującej się przy budynku do pomieszczenia serwerowni znajdującego się w piwnicy. W pomieszczeniu serwerowni naleŝy umieścić zapas kabla min. 20 m oraz naleŝy umieścić w istniejącej szafie typu Toten nową przełącznicę panelową o wysokości 1U na stelaŝu 19 (PS 19/1U/12/SC/APC). W studni OPL A34 znajdującej się po drugiej stronie al. Niepodległości 32 umieścić mufę światłowodową w której naleŝy przeciąć 12 włókien tuby nr 1 magistralnego kabla światłowodowego 48J. Na panelu światłowodowym w serwerowni (ZDW) przy al. Niepodległości 32 spawać tylko 8 włókien kabla łącznikowego 12J z których 4 włókna mają być spawane od strony al. Niepodległości 13 i 4 włókna od strony Dworca PKP Peron III. Włókna nr 1-4 kabla łącznikowego 12J z ZDW mają być spawane w mufie z włóknami nr 5-8 kabla magistralnego 48J z tuby nr1 z kierunku al. Niepodległości 13, a włókna nr 5-8 kabla łącznikowego 12J mają być spawane z włóknami nr 5-8 kabla magistralnego 48J z tuby nr 1 z kierunku Dworca PKP Peron III. 4) Do budynku przy ul. Bolesława Chrobrego 15 naleŝy wprowadzić łącznikowy kabel światłowodowy jednomodowy (12J) z mufy w studni telekomunikacyjnej OPL A46 znajdującej się przed budynkiem poprzez pomieszczenie znajdujące się w piwnicy nr 3, a następnie wprowadzić kabel do pomieszczenia nad piwnicą i umieścić nową przełącznicę panelową o wysokości 1U na stelaŝu 19 (PS 19/1U/12/SC/APC). W mufie i na panelu światłowodowym spawać tylko 8 włókien kabla łącznikowego. Przełącznice wyposaŝyć w 8 adapterów SC/APC. W studni OPL A46 znajdującej się przy budynku przy ul. Bolesława Chrobrego 15 w 2

3 mufie światłowodowej naleŝy przeciąć 12 włókien tuby nr 1 magistralnego kabla światłowodowego 48J. Na panelu światłowodowym w węźle przy ul. Bolesława Chrobrego 15 spawać tylko 8 włókien kabla łącznikowego 12J z których 4 włókna mają być spawane od strony al. Niepodległości 13 i 4 włókna od strony Dworca PKP Peron III. Włókna nr 1-4 kabla łącznikowego 12J w węźle przy ul. Bolesława Chrobrego 15 mają być spawane w mufie z włóknami nr 9-12 kabla magistralnego 48J z tuby nr1 z kierunku al. Niepodległości 13, a włókna nr 5-8 kabla 12J mają być spawane z włóknami nr 9-12 kabla magistralnego 48J z tuby nr 1 z kierunku Dworca PKP Peron III. 5) Do budynku Wojewódzkiej Stacji Pogotowia Ratunkowego (WSPR) w Zielonej Górze przy ul. Bolesława Chrobrego 2 naleŝy wprowadzić łącznikowy kabel światłowodowy jednomodowy (12J) ze studni telekomunikacyjnej OPL A48/3/3, znajdującej się przed budynkiem WSPR, do pomieszczenia znajdującego się na małym strychu. W pomieszczeniu na strychu naleŝy umieścić nową szafkę, zapas kabla min. 20 m oraz przełącznicę panelową o wysokości 1U na stelaŝu 19 (PS 19/1U/12/SC/APC). W studni znajdującej się po drugiej stronie ul. Bolesława Chrobrego 2 (OPL A48) w mufie światłowodowej naleŝy przeciąć 12 włókien tuby nr 2 kabla magistralnego światłowodowego 48J. Na panelu światłowodowym w węźle ul. Bolesława Chrobrego 2 spawać tylko 8 włókien kabla łącznikowego 12J z których 4 włókna mają być spawane od strony al. Niepodległości 13 i 4 włókna od strony Dworca PKP Peron III. Włókna nr 1-4 kabla łącznikowego 12J w węźle przy ul. Bolesława Chrobrego 2 mają być spawane w mufie z włóknami nr 1-4 kabla magistralnego 48J z tuby nr 2 z kierunku al. Niepodległości 13, a włókna nr 5-8 kabla łącznikowego 12J mają być spawane z włóknami nr 1-4 kabla magistralnego 48J z tuby nr 2 z kierunku Dworca PKP Peron III. 6) Do budynku DA-SA S.C. (DASA) przy ul. Bolesława Chrobrego 3 naleŝy wprowadzić łącznikowy kabel światłowodowy jednomodowy (48J, 4x12J ) z mufy w studni telekomunikacyjnej OPL A50 znajdującej się przed budynkiem poprzez istniejącą rurę prowadzącą do pomieszczenia serwerowni. W pomieszczeniu serwerowni naleŝy umieścić zapas kabla min. 20 m w istniejącej szafie oraz dwie nowe przełącznice panelowe o wysokości 1U na stelaŝu 19 (PS 19/1U/24/SC/APC). KaŜdą przełącznicę wyposaŝyć w 12 adapterów SC/APC. Z mufy w studni OPL A50 naleŝy spawać 24 włókna z tym, Ŝe z przychodzących 12 włókien powinno być spawanych od strony al. Niepodległości 13 i 12 włókien od strony Dworca PKP. Adaptery na panelach w serwerowni wewnątrz budynku DASA powinny być umieszczone w dwóch róŝnych panelach po 12 szt. w kaŝdym. W mufie w studni OPL A50 naleŝy przeciąć 12 włókien z tuby nr 3 kabla magistralnego 48J w relacji: al. Niepodległości 13 Dworzec PKP Peron III. Włókna nr 1-12 z tuby nr 1 w kablu łącznikowym 48J wprowadzanym do budynku DASA naleŝy połączyć z włóknami nr 1-12 z tuby nr 3 kabla magistralnego 48J z kierunku al. Niepodległości 13, natomiast włókna nr 1-12 z tuby nr 2 w kablu łącznikowym 48J wchodzącym do budynku DASA połączyć z włóknami nr 1-12 z tuby nr 3 kabla magistralnego 48J z kierunku Dworca PKP Peron III. Pozostałe 24 włókna ( dwie tuby, nr 3 i nr 4) kabla łącznikowego 48J wchodzącego do budynku DASA naleŝy pozostawić wolne tak w mufie w studni OPL A50 jak równieŝ na panelach w serwerowni. Z mufy w studni OPL A50 oprócz wprowadzenia kabla magistralnego 48J z kierunku al. Niepodległości 13 i 3

4 kabla łącznikowego 48J z budynku DASA naleŝy wyprowadzić kabel magistralny 48J w kierunku Dworca PKP Peron III. W mufie w studni OPL A50 przeciętych ma być tylko 12 włókien tuby nr 3 kabla magistralnego 48J w relacji al. Niepodległości 13 Dworzec PKP Peron III. W mufie włókna z tub nr 1, nr 2 i nr 4 kabla magistralnego 48J mają być nie rozszywane. 7) Do budynku firmy MEDKOL przy Placu Kolejarza 1 naleŝy wprowadzić kabel łącznikowy światłowodowy jednomodowy (12J) z mufy w studni telekomunikacyjnej OPL A54 do pomieszczenia znajdującego się naprzeciw pomieszczenia nr 7, a następnie poprowadzić kabel łącznikowy do pomieszczenia nr 7. W pomieszczeniu nr 7 naleŝy umieścić nową szafę z zapasem kabla min. 20 m oraz przełącznicę panelową o wysokości 1U na stelaŝu 19 (PS 19/1U/12/SC/APC). W mufie przed budynkiem MEDKOL i na panelu naleŝy spawać tylko 8 włókien z kabla łącznikowego 12J. Przełącznicę wyposaŝyć w 8 adapterów SC/APC. W studni znajdującej się przy budynku firmy MEDKOL przy Placu Kolejarza 1 (OPL A54) w mufie światłowodowej naleŝy przeciąć 12 włókien tuby nr 2 magistralnego kabla światłowodowego 48J w relacji: al. Niepodległości 13 Dworzec PKP Peron III. Na panelu światłowodowym w węźle firmy MEDKOL spawać tylko 8 włókien kabla łącznikowego 12J z których 4 włókna mają być spawane od strony al. Niepodległości 13 i 4 włókna od strony Dworca PKP Peron III. Włókna nr 1-4 kabla łącznikowego 12J w węźle firmy MEDKOL przy Placu Kolejarza 1 mają być spawane w mufie z włóknami nr 5-8 kabla magistralnego 48J z tuby nr 2 z kierunku al. Niepodległości 13, a włókna nr 5-8 kabla łącznikowego 12J w węźle firmy MEDKOL mają być spawane z włóknami nr 5-8 kabla magistralnego 48J z tuby nr 2 z kierunku Dworca PKP Peron III. W mufie w studni OPL A54 włókna z tub nr 1, nr 3 i nr 4 kabla magistralnego 48J w relacji: al. Niepodległości 13 Dworzec PKP Peron III mają być nie rozszywane ( nie cięte). 8) Na Dworcu PKP w studni kablowej OPL A58 na III peronie naleŝy umieścić światłowodową mufę rozgałęźną z polem komutacyjnym. Do mufy rozgałęźnej z 72 adapterami SC/APC naleŝy zespawać 48 włókien światłowodowych kabla magistralnego 48J z kierunku al. Niepodległości oraz 24 włókna światłowodu zapasu (24J, 50m) planowanego do połączenia z mufą w studni Telekomunikacji Kolejowej Sp. z o.o. na III peronie Dworca PKP Do opracowania projektu budowlanego na budowę sieci światłowodowej polegającą na wciągnięciu światłowodu w istniejącą kanalizację teletechniczną naleŝącą do ORANGE POLSKA zgodnie z wcześniej przygotowany projektem technicznym dla dzierŝawy kanalizacji kablowej. 1) Światłowód jednomodowy poprowadzić na podstawie uzyskanej przez Uniwersytet Zielonogórski pozytywnej opinii na dzierŝawę kanalizacji kablowej. 2) Wszystkie odgałęzienia światłowodowe do poszczególnych budynków prowadzić w istniejących przepustach zgodnie z opisem jak wyŝej oraz za zgodą ich właścicieli. 3) W studni Orange OPL A32 w światłowodzie magistralnym 48J (4 tuby po 12 włókien) naleŝy wykonać przecięcie włókien 1-12 z pierwszej tuby. W mufie naleŝy wykonać spawanie przeciętych włókien z kolejnymi włóknami światłowodu łącznikowego 12J do Gazety Lubuskiej. Przecięte włókna 1-4 kabla magistralnego 4

5 48J z kierunku al. Niepodległości 13 naleŝy połączyć z włóknami 1-4 kabla łącznikowego. Przecięte włókna 1-4 kabla magistralnego 48J w kierunku al. Niepodległości 32 (ZDW) naleŝy połączyć z włóknami 5-8 kabla łącznikowego 12J. Pozostałe przecięte włókna pierwszej tuby 5-12 naleŝy w mufie pospawać ze sobą. Światłowód łącznikowy 12J z rezerwowymi włóknami 9-12, które pozostają nie spawane, naleŝy poprowadzić do budynku Gazety Lubuskiej przy ul. Niepodległości 25. 4) W studni Orange OPL A34 w światłowodzie magistralnym 48J naleŝy wykonać ponowne przecięcie włókien 1-12 z pierwszej tuby. W mufie naleŝy wykonać spawanie przeciętych włókien z kolejnymi włóknami światłowodu łącznikowego 12J do Zarządu Dróg Wojewódzkich. Przecięte włókna 5-8 kabla magistralnego 48J z kierunku al. Niepodległości 25 (GL) naleŝy połączyć z włóknami 1-4 kabla łącznikowego. Przecięte włókna 5-8 kabla magistralnego 48J w kierunku ul. Bolesława Chrobrego 15 naleŝy połączyć z włóknami 5-8 kabla łącznikowego. Pozostałe przecięte włókna pierwszej tuby 1-4 oraz 9-12 naleŝy w mufie pospawać ze sobą. Światłowód łącznikowy 12J z rezerwowymi włóknami 9-12, które pozostają nie spawane naleŝy poprowadzić do budynku Zarządu Dróg Wojewódzkich przy al. Niepodległości 32. 5) W studni Orange OPL A46 w światłowodzie magistralnym 48J naleŝy wykonać ponowne przecięcie włókien 1-12 z pierwszej tuby. W mufie naleŝy wykonać spawanie przeciętych włókien z kolejnymi włóknami światłowodu łącznikowego 12J do budynku przy ul. Bolesława Chrobrego 15. Przecięte włókna 9-12 kabla magistralnego 48J z kierunku al. Niepodległości 32 (ZDW) naleŝy połączyć z włóknami 1-4 kabla łącznikowego. Przecięte włókna 9-12 kabla magistralnego 48J w kierunku ul. Bolesława Chrobrego 2 (WSPR) naleŝy połączyć z włóknami 5-8 kabla łącznikowego 12J. Pozostałe przecięte włókna pierwszej tuby 1-8 naleŝy w mufie pospawać ze sobą. Światłowód łącznikowy 12J z rezerwowymi włóknami 9-12, które pozostają nie spawane naleŝy poprowadzić do budynku przy ul. Bolesława Chrobrego 15. 6) W studni Orange OPL A48 w światłowodzie magistralnym 48J naleŝy wykonać przecięcie włókien 1-12 z drugiej tuby. W mufie naleŝy wykonać spawanie przeciętych włókien z kolejnymi włóknami światłowodu łącznikowego 12J do budynku przy ul. Bolesława Chrobrego 2 (WSPR). Przecięte włókna 1-4 kabla magistralnego 48J z kierunku ul. Bolesława Chrobrego 15 naleŝy połączyć z włóknami 1-4 kabla łącznikowego 12J. Przecięte włókna 1-4 kabla magistralnego 48J w kierunku ul. Bolesława Chrobrego 3 (DASA) naleŝy połączyć z włóknami 5-8 kabla łącznikowego 12J. Pozostałe przecięte włókna drugiej tuby 5-12 kabla magistralnego 48J naleŝy w mufie pospawać ze sobą. Światłowód łącznikowy 12J z rezerwowymi włóknami 9-12, które pozostają nie spawane naleŝy poprowadzić do budynku Wojewódzkiej Stacji Pogotowia Ratunkowego przy ul.bolesława Chrobrego 2. 7) W studni Orange OPL A50 w światłowodzie magistralnym 48J naleŝy wykonać przecięcie włókien 1-12 z trzeciej tuby. W mufie naleŝy wykonać spawanie przeciętych włókien z kolejnymi włóknami światłowodu łącznikowego 48J do budynku przy ul. Bolesława Chrobrego 3 (DASA). Przecięte włókna 1-12 kabla magistralnego 48J z kierunku al. Niepodległości 13 naleŝy połączyć z włóknami 1-12 kabla łącznikowego 48J. Przecięte włókna 1-12 kabla magistralnego 48J w kierunku Dworca PKP Peron III naleŝy połączyć z włóknami kabla łącznikowego 48J. Światłowód łącznikowy 48J z rezerwowymi włóknami 25-48, 5

6 które pozostają nie spawane naleŝy poprowadzić do budynku DASA. przy ul. Bolesława Chrobrego 3. 8) W studni Orange OPL A54 w kablu magistralnym 48J naleŝy wykonać przecięcie włókien 1-12 z drugiej tuby. W mufie naleŝy wykonać spawanie przeciętych włókien kabla magistralnego 48J z kolejnymi włóknami światłowodu łącznikowego 12J do budynku przy Placu Kolejarza 1 (MEDKOL). Przecięte włókna 5-8 z drugiej tuby kabla magistralnego z kierunku ul. Niepodległości 13 naleŝy połączyć z włóknami 1-4 kabla łącznikowego 12J. Przecięte włókna 5-8 kabla magistralnego 48J w kierunku studni kablowej OPL A58 na peronie III Dworca PKP naleŝy połączyć z włóknami 5-8 kabla łącznikowego 12J z budynku MEDKOL. Pozostałe przecięte włókna drugiej tuby 9-12 kabla magistralnego 48J naleŝy w mufie pospawać ze sobą. Światłowód łącznikowy 12J z rezerwowymi włóknami 9-12, które pozostają nie spawane naleŝy poprowadzić do budynku MEDKOL-u przy Placu Kolejarza 1. 9) W studni Orange OPL A58 na peronie III Dworca PKP Peron III naleŝy umieścić światłowodową mufę rozgałęźną z polem komutacyjnym z 72 adapterami SC/APC do której naleŝy zespawać 48 włókien światłowodu magistralnego 48J z kierunku al. Niepodległości 13 (węzeł sieci w budynku UM) oraz 24 włókna światłowodu zapasu (24J, 50m) planowanego do połączenia z mufą w studni Telekomunikacji Kolejowej Sp. z o.o. na III peronie Dworca PKP. 1.3 Dodatkowe uwarunkowania dla zakresu prac projektowych 1) Wykonawca zobowiązany jest do uzyskania we własnym zakresie map do projektowania. 2) Wykonawca dla potrzeb sporządzenia projektu budowlano - wykonawczego zobowiązany jest dokonać w niezbędnym zakresie stosownych inwentaryzacji w/w budynków w związku z tym, Ŝe Zamawiający nie posiada dokumentacji budowlanych tych budynków. 3) Do opracowanych projektów Wykonawca zobowiązany jest uzyskać wszelkie niezbędne opinie, uzgodnienia i decyzje. 2. Uwarunkowania wykonywania robót budowlanych 2.1. Wykonanie robót budowlanych w zakresie budowy łączy światłowodowych wraz z węzłami łączności w budynkach. W oparciu o opracowany i uzgodniony projekt budowlany z elementami wykonawczymi, Wykonawca zobowiązany jest do wybudowania do wszystkich wymienionych w pkt 1.1. budynków odcinków kabla połączeniowego od zewnętrznej studni kablowej do budynku, a następnie wykonania wewnętrznego okablowania światłowodowego dla potrzeb zasilenia szafy dystrybucyjnej węzła łączności w budynku. Poza robotami podstawowymi Wykonawca zobowiązany jest do wykonania wszelkich niezbędnych prac towarzyszących i odtworzeniowych Wykonywanie robót budowlanych w zakresie budowy sieci światłowodowej polegających na wciągnięciu kabla światłowodowego w istniejącą kanalizację teletechniczną naleŝącą do Operatora Orange Polska. W oparciu o opracowany i uzgodniony projekt budowlany Wykonawca zobowiązany jest do budowy - wciągnięcia kabla światłowodowego do kanalizacji teletechnicznej Operatora Orange Polska. Realizacja robót budowlanych musi teŝ być zgodna z 6

7 projektem technicznym dla dzierŝawy kanalizacji kablowej przygotowanym w oparciu o posiadane, przez Uniwersytet Zielonogórski, pozytywnie ocenione zapytanie o dostęp do kanalizacji kablowej Orange Polska. Roboty budowlane naleŝy wykonać zgodnie z projektami budowlanymi w relacjach jak w pkt.1.2. Po zakończeniu robót podstawowych Wykonawca zobowiązany jest do wykonania wszelkich koniecznych robót porządkowych i odtworzeniowych. 3. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 3.1. Prace projektowe 1) Prace projektowe muszą być wykonane z naleŝytą starannością, w sposób zgodny z Prawem Budowlanym oraz Rozporządzeniem Ministra Infrastruktury z dn r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót budowlanych, programu funkcjonalno uŝytkowego (Dz. U. 202 poz. 2072) oraz zgodnie z ustawą Prawo zamówień publicznych z dnia r. (t. jedn. Dz. U. nr 164/2006 poz z późn. zm.) w zakresie zgodnego z tą ustawą wykonania dokumentacji objętej zamówieniem, a takŝe zgodnie z obowiązującymi wymaganiami innych ustaw i norm, zasadami wiedzy technicznej oraz ustaleniami dokonanymi ze słuŝbami technicznymi Zamawiającego oraz przyszłymi uŝytkownikami. 2) Wszystkie materiały przewidziane w projekcie do wykonania przedmiotu zamówienia muszą być zgodne z Ustawą o wyrobach budowlanych (Dz. U. nr 92, poz. 881) oraz innymi obowiązującymi przepisami. 3) Opracowana dokumentacja musi być wzajemnie skoordynowana technicznie z Projektem Technicznym dla dzierŝawy kanalizacji kablowej Budowa kabli światłowodowych w kanalizacji kablowej Orange Polska i kompletna z punktu widzenia celu któremu ma słuŝyć. Musi zawierać wymagane potwierdzenia sprawdzeń rozwiązań projektowych w zakresie wynikającym z przepisów, wymagane opinie, uzgodnienia, zgody i pozwolenia w zakresie wynikającym z przepisów. 4) Wykonawca opatrzy dokumentację w pisemne oświadczenie, Ŝe jest ona wykonana zgodnie z umową, obowiązującymi przepisami oraz normami i Ŝe jest kompletna z punktu widzenia celu, któremu ma słuŝyć. 5) Z chwilą odebrania (przyjęcia) przez Zamawiającego dokumentacji projektowej na Zamawiającego przechodzi całość autorskich praw majątkowych, w tym prawo do korzystania, zwielokrotniania, wprowadzania do obrotu, jak równieŝ prawo własności całości przekazanych egzemplarzy, uŝyczenia lub najmu przekazanych egzemplarzy i publicznego udostępniania utworu w taki sposób, aby kaŝdy mógł mieć do niego dostęp, włącznie z prawem udostępniania w Internecie. 6) Wykonawca przekaŝe Zamawiającemu: a) projekt budowlano - wykonawczy w zakresie budowy sieci światłowodowych wraz z elementami modernizacji węzłów 4 egz. w wersji papierowej oraz 1 egz. w wersji elektronicznej np. płyta CD-R, b) projekt dla dzierŝawy kanalizacji kablowej 4 egz. w wersji papierowej oraz 1 egz. w wersji elektronicznej np. płyta CD-R Budowa łączy światłowodowych wraz z włączeniem do węzłów łączności w poszczególnych budynkach 7

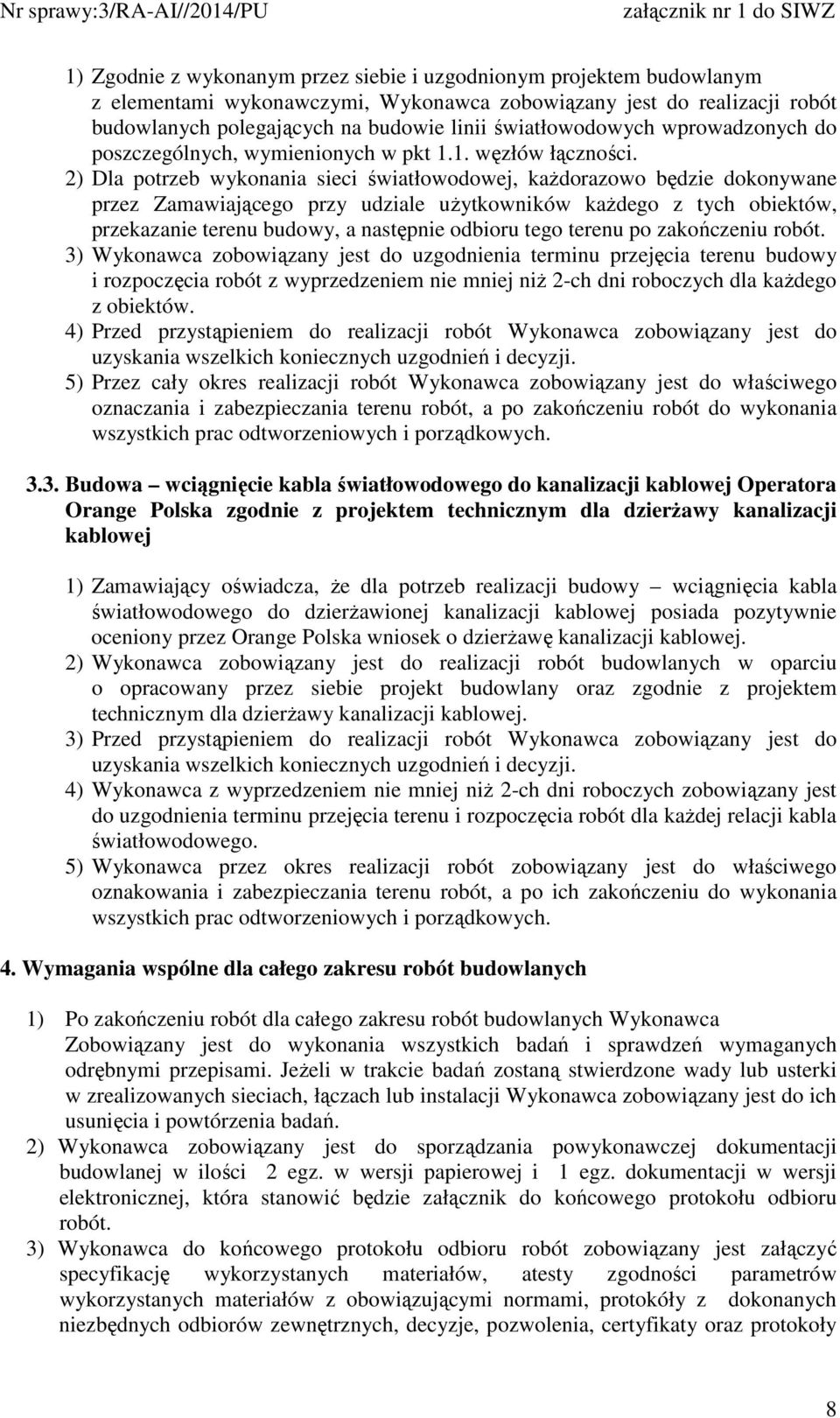

8 1) Zgodnie z wykonanym przez siebie i uzgodnionym projektem budowlanym z elementami wykonawczymi, Wykonawca zobowiązany jest do realizacji robót budowlanych polegających na budowie linii światłowodowych wprowadzonych do poszczególnych, wymienionych w pkt 1.1. węzłów łączności. 2) Dla potrzeb wykonania sieci światłowodowej, kaŝdorazowo będzie dokonywane przez Zamawiającego przy udziale uŝytkowników kaŝdego z tych obiektów, przekazanie terenu budowy, a następnie odbioru tego terenu po zakończeniu robót. 3) Wykonawca zobowiązany jest do uzgodnienia terminu przejęcia terenu budowy i rozpoczęcia robót z wyprzedzeniem nie mniej niŝ 2-ch dni roboczych dla kaŝdego z obiektów. 4) Przed przystąpieniem do realizacji robót Wykonawca zobowiązany jest do uzyskania wszelkich koniecznych uzgodnień i decyzji. 5) Przez cały okres realizacji robót Wykonawca zobowiązany jest do właściwego oznaczania i zabezpieczania terenu robót, a po zakończeniu robót do wykonania wszystkich prac odtworzeniowych i porządkowych Budowa wciągnięcie kabla światłowodowego do kanalizacji kablowej Operatora Orange Polska zgodnie z projektem technicznym dla dzierŝawy kanalizacji kablowej 1) Zamawiający oświadcza, Ŝe dla potrzeb realizacji budowy wciągnięcia kabla światłowodowego do dzierŝawionej kanalizacji kablowej posiada pozytywnie oceniony przez Orange Polska wniosek o dzierŝawę kanalizacji kablowej. 2) Wykonawca zobowiązany jest do realizacji robót budowlanych w oparciu o opracowany przez siebie projekt budowlany oraz zgodnie z projektem technicznym dla dzierŝawy kanalizacji kablowej. 3) Przed przystąpieniem do realizacji robót Wykonawca zobowiązany jest do uzyskania wszelkich koniecznych uzgodnień i decyzji. 4) Wykonawca z wyprzedzeniem nie mniej niŝ 2-ch dni roboczych zobowiązany jest do uzgodnienia terminu przejęcia terenu i rozpoczęcia robót dla kaŝdej relacji kabla światłowodowego. 5) Wykonawca przez okres realizacji robót zobowiązany jest do właściwego oznakowania i zabezpieczania terenu robót, a po ich zakończeniu do wykonania wszystkich prac odtworzeniowych i porządkowych. 4. Wymagania wspólne dla całego zakresu robót budowlanych 1) Po zakończeniu robót dla całego zakresu robót budowlanych Wykonawca Zobowiązany jest do wykonania wszystkich badań i sprawdzeń wymaganych odrębnymi przepisami. JeŜeli w trakcie badań zostaną stwierdzone wady lub usterki w zrealizowanych sieciach, łączach lub instalacji Wykonawca zobowiązany jest do ich usunięcia i powtórzenia badań. 2) Wykonawca zobowiązany jest do sporządzania powykonawczej dokumentacji budowlanej w ilości 2 egz. w wersji papierowej i 1 egz. dokumentacji w wersji elektronicznej, która stanowić będzie załącznik do końcowego protokołu odbioru robót. 3) Wykonawca do końcowego protokołu odbioru robót zobowiązany jest załączyć specyfikację wykorzystanych materiałów, atesty zgodności parametrów wykorzystanych materiałów z obowiązującymi normami, protokóły z dokonanych niezbędnych odbiorów zewnętrznych, decyzje, pozwolenia, certyfikaty oraz protokoły 8
