1 PROJEKT BUDOWLANY WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ Budynek usługowy centrum badawczo - rozwojowe. Dz. nr ew. 180/2, 180/1 obręb 01. Ożarów Mazowiecki, ul. Kierbedzia 8 Branża : ELEKTRYCZNA Inwestor : KOMARKO Sp. z o. o. ul. Kierbedzia 8, Ożarów Mazowiecki Adres inwestycji : Dz. nr ew. 180/2, 180/1 obręb 01 Projektant : Tomasz Mińkowski upr bud. nr: 33/90 Sk-ce Sprawdzający : mgr inż. Krzysztof Sierpiński upr bud. nr: MAZ/0591/PWBE/16 Data opracowania: luty

2 SPIS TREŚCI I. WSTĘP Podstawa opracowania Przedmiot opracowania Zakres i cel opracowania...4 II. OPIS TECHNICZNY Stan projektowany Dane elektryczne projektowe Istniejące zagospodarowania terenu Ograniczenia w użytkowaniu terenu Wpływ inwestycji na środowisko...6 III. SZCZEGÓŁOWY OPIS REALIZACJI PROJEKTU Tablice główne Instalacje odbiorcze Instalacja oświetleniowa Instalacja gniazdek wtyczkowych 230 V Instalacja gniazd trójfazowych budynku Instalacje pozostałe Instalacja przeciwprzepięciowa Instalacja ochrony przeciwporażeniowej Podstawowa ochrona przeciwporażeniowa Dodatkowa ochrona przeciwporażeniowa Połączenia wyrównawcze Główny wyłącznik przeciwpożarowy budynku Instalacja odgromowa...10 IV. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Wytyczne do sporządzenia planu BiOZ V. UWAGI KOŃCOWE VI. OŚWIADCZENIE PROJEKTANTA VII. OŚWIADCZENIE SPRAWDZAJĄCEGO VIII. ZAŁĄCZNIKI Kopia warunków przyłączenia Kopia stwierdzenia posiadanego przygotowania zawodowego Projektanta Zaświadczenie o przynależności Projektanta do M.O.I.I.B Kopia stwierdzenia posiadanego przygotowania zawodowego Sprawdzającego Zaświadczenie o przynależności Projektanta do M.O.I.I.B IX. WYKAZ RYSUNKÓW Rysunek nr E-01 Schemat zasilania Rysunek nr E-02 Schemat ideowy tablicy RG ark Rysunek nr E-03 Schemat ideowy tablicy RG ark Rysunek nr E-04 Schemat ideowy tablicy RG Rysunek nr E-05 Schemat ideowy tablicy RG Rysunek nr E-06 Schemat ideowy tablicy RG

3 1.7 Rysunek nr E-07 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku PARTER Rysunek nr E-08 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM Rysunek nr E-09 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM Rysunek nr E-10 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM Rysunek nr E-11 Plan instalacji odgromowej rzut dachu Rysunek nr E-12 Plan instalacji odgromowej detal A

4 I. WSTĘP 1 Podstawa opracowania Celem niniejszego projektu jest uzyskanie pozwolenia na budowę budynku usługowego centrum badawczo - rozwojowego. Podstawę opracowania projektu budowlanego elektrycznego stanowi: zlecenie Inwestora wytyczne Inwestora Projekt zagospodarowania działki w skali 1:500, Projekt budowlany budynku podkłady budowlane warunki przyłączenia obowiązujące przepisy i normy elektryczne 2 Przedmiot opracowania Niniejsze opracowanie obejmuje projekt prac montażowych związanych z wykonaniem wewnętrznych instalacji elektrycznych na terenie planowanego budynku usługowego centrum badawczo rozwojowego dz. ew. 180/2, 180/2 w Ożarowie Mazowieckim, 3 Zakres i cel opracowania Opracowanie obejmuje swym zakresem: przyłącze kablowe i trasę prowadzenia kabla wlz-tu do budynku instalację oświetlenia pomieszczeń budynku, instalację gniazd 1-fazowych wtyczkowych, instalację gniazd 3-fazowych, tablicę główną elektryczną TG budynku, instalację dodatkowej ochrony przeciwporażeniowej, instalację ochrony przeciwprzepięciowej, instalację połączeń wyrównawczych. 4

5 II. OPIS TECHNICZNY 1 Stan projektowany Projektowany budynek centrum badawczo - rozwojowego na działce nr 180/2, 180/1 w Ożarowie Mazowieckim, będzie wykonany jako konstrukcja żelbetonowa. Instalacja elektryczna zasilająca budynek wykonana w systemie TT. Zaprojektowaną instalację elektryczne na terenie budynku, należy wykonać w systemie TN-S. Rozdział PEN na N i PE należy wykonać w tablicy głównej budynku RG oraz punkt rozdziału skutecznie uziemić. Zasilanie projektowanego budynku ze złącza należy wykonać kablem ziemnym energetycznym typu YKY 4x120 mm 2, na trasie z szafki złączowo-pomiarowej, (zainstalowanej nad złączem kablowym sieci zasilającej) do tablicy głównej RG budynku. W miejscach narażonych na zgniecenia lub w miejscach zbliżeń z innymi instalacjami podziemnymi, kabel prowadzić w rurze ochronnej. Rozprowadzenie energii elektrycznej po budynku będzie przebiegać liniami, wychodzącymi z tablicy głównej RG, która wyposażona będzie w aparaturę modułową. Trasy wewnętrznych linii zasilających należy prowadzić pionowo oraz poziomo pod sufitem w strefach przewidzianych oddzielnymi przepisami dotyczącymi wykonawstwa wewnętrznych instalacji elektrycznych. Przewody wewnętrznych instalacji elektrycznej projektuje się układać pod tynkiem, a także na korytkach kablowych. W ramach projektu przewiduje się wykonanie tablicy głównej RG, którą należy wyposażyć w układ przeciwprzepięciowy oraz tablic na każdym piętrze budynku RG1, RG2 i RG3. W projekcie przewidziano dobór kabli i przewodów z zastosowaniem współczynników korygujących, uwzględniających warunki ich układania, zapewni to optymalne wykorzystanie materiału przewodowego ze względu na obciążalność przy praktycznie każdych warunkach obciążenia oraz na dopuszczalny spadek napięcia i rezystancję pętli zwarcia jednofazowego i trójfazowego. 5

6 2 Dane elektryczne projektowe Podstawowe dane do wykonania projektu wewnętrznych instalacji elektrycznych hali : Napięcie sieci zasilającej U = 400/230 V Moc przyłączeniowa budynku Pi = 75, kw Układ sieci elektrycznej obiektu TN-S system ochrony przeciwporażeniowej samoczynne szybkie wyłączanie zasilania w systemie TN-S z rozdziałem przewodu PEN na PE i N w tablicy głównej TG 3 Istniejące zagospodarowania terenu Budowa zaprojektowanego przyłącza kablowego przyłącza energetycznego nn do zasilania budynku usługowego centrum badawczo- rozwojowego na dz. ew. 180/2, 180/1 w Ożarowie Mazowieckim, nie zmieni istniejącego zagospodarowania terenu. 4 Ograniczenia w użytkowaniu terenu Budowa zaprojektowanego przyłącza kablowego energetycznego nn do zasilania budynku usługowego centrum badawczo- rozwojowego na dz. ew. 180/2, 180/1 w Ożarowie Mazowieckim, nie spowoduje żadnych ograniczeń w wykorzystaniu terenu. 5 Wpływ inwestycji na środowisko Wykonanie zaprojektowanego kablowego przyłącza energetycznego nn do zasilania budynku usługowego centrum badawczo- rozwojowego na dz. ew. 180/2, 180/1 w Ożarowie Mazowieckim, nie spowoduje żadnych ujemnych skutków w środowisku naturalnym III. SZCZEGÓŁOWY OPIS REALIZACJI PROJEKTU 1 Tablice główne Tablicę RG, RG1, RG2, RG3 zaprojektowano w obudowie izolacyjnej modułowej np. produkcji Hager, Legrand itp. Tablice wykonać należy w oparciu o aparaturę zabezpieczeniowo-rozdzielczą modułową np. Hager, Legrand itp. Tablica RG wyposażona w wyłącznik główny oraz zabezpieczenie nadmiarowo prądowe uzupełnione o zabezpieczenie różnicowo-prądowe pełniące funkcje dodatkowego zabezpieczenia przeciwporażeniowego. Schemat ideowy tablic przedstawiono na rys. nr E-02, E-03, E-04, E-05 i E06. 6

7 2 Instalacje odbiorcze 2.1 Instalacja oświetleniowa Wymagany minimalny poziom średniego natężenie oświetlenia pomieszczeń biurowych określony jest w Polskiej Normie numer PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1; Miejsca pracy we wnętrzach. Zgodnie z norma, wymagania dotyczące poziomu natężenia oświetlenia kształtują się następująco: Rodzaj pomieszczenia Najmniejsze dopuszczalne średnie natężenie oświetlenia E śr (lx) Klasa ograniczenia olśnienia Magazyn 50 I Podjazd 50 Pomieszczenia pomocnicze (zaplecze kuchenne, toalety) klatki schodowe, przedsionki wind toalety 200 biura 500 korytarze wewnętrzne 100 pomieszczenia ogólno-usługowe 300 węzły CO 100 magazyny 100 Oświetlenie ewakuacyjne 100 II 0,5lx (1lx w osi dróg ewakuacyjnych) Produkcja 500 Rozmieszczenie opraw w pomieszczeniach budynku dobrano w oparciu o program Komputerowego projektowania oświetlenia wnętrz DIALux z uwzględnieniem wymaganych minimalnych średnich natężeń oświetlenia poszczególnych pomieszczeń. Dobrana ilość opraw zapewnia wymagane minimalne średnie natężenie oświetlenia na terenie całego obiektu. Rozmieszczenie opraw w pomieszczeniach przedstawiono na rys. nr E-07. E-08 i E-09. Część opraw na terenie obiektu zaprojektowano jako oprawy awaryjne i ewakuacyjne z modułami podtrzymującymi zasilanie. Oprawy te będą załączane w momencie zaniku napięcia (oprawy awaryjne) oraz w wyniku oświetlenie kierunkowego do wyjścia (oprawy ewakuacyjne). Oprawy te należy zasilić przewodem YDYżo 3 x 1,5mm 2. Rozmieszczenie powyższych opraw zaznaczone jest na rys. nr E06 i E07. W łazienkach dobrano oprawy oświetleniowe typu plafoniera. Zaprojektowana instalacja elektryczna oświetlenia parteru i pietra budynku zasilana jest z tablicy elektrycznych TG przewodami typu YDYżo 3x1,5mm 2 poprowadzonymi metodą podtynkową i na 7

8 przygotowanych korytkach kablowych. Na odcinku od wyłącznika świecznikowego do puszki rozgałęźnej zasilającej oprawy świecznikowe stosować przewody typu YDY3x1,5mm 2. Załączanie poszczególnych grup opraw na ciągach komunikacyjnych, jest realizowane poprzez wyłączniki schodowe, a także załączanie się czujki ruchu. Załączanie oświetlenia w pozostałych częściach obiektu, realizowane jest wyłącznikami pojedynczymi lub świecznikowymi zlokalizowanymi przy wejściach do poszczególnych pomieszczeń. Osprzęt łączeniowy oświetlenia montować na wysokości 1,25 m od podłoża. 2.2 Instalacja gniazdek wtyczkowych 230 V Projekt instalacji elektrycznej gniazd wtyczkowych opiera się o aranżacje przeznaczenia poszczególnych pomieszczeń obiektu. W projekcie zaznaczono rozmieszczenie gniazd. Wysokość montażu gniazd ogólnoużytkowych na ścianie pomieszczenia magazynu, kotłowni: 110 cm od posadzki, w pomieszczeniach usługowych na wysokości 30 cm. Pozostałe gniazda ogólnoużytkowe, w pomieszczeniach socjalnych mocować na wysokości 110 cm od posadzki. Rozmieszczenie gniazd i ich zasilanie w części usługowej przedstawiono na rysunku nr E06 i E07. Wysokość montażu gniazd na ścianie, w części mieszkalnej projektuje się następująco: w łazience oraz nad ladą w kuchni na wysokości 110 cm od posadzki, w pomieszczeniach pozostałych budynku na wysokości 30 cm od posadzki. Rozmieszczenie gniazd i ich zasilanie przedstawiono na rysunku nr E06 i E07. Przewody przez ściany poprowadzić w przepustach. Po przeprowadzeniu przewodów przez przepusty, przepusty uszczelnić pianką budowlaną dla zachowania wymaganych barier pożarowych. 2.3 Instalacja gniazd trójfazowych budynku Projekt wewnętrznych instalacji elektrycznej zasilającej urządzenia 3-fazowe i gniazda trójfazowe opiera się o aranżacje obiektu. Pozostałe zaznaczone gniazda, przeznaczone do zasilenia urządzeń trójfazowych mocować na wysokości 110cm od podłoża z pozostawieniem zapasu kabla o dł. minimum 5m. 3 Instalacje pozostałe 3.1 Instalacja przeciwprzepięciowa Zgodnie z obowiązującymi przepisami ochrona przepięciowa jest zrealizowana w tablicy głównej RG budynku, co zapewnia ochronę dla obwodów elektrycznych wychodzących z tablicy. Dodatkowo została przewidziana ochrona przeciwprzepięciowa w poszczególnych tablicach na każdy piętrze. 8

9 3.2 Instalacja ochrony przeciwporażeniowej Podstawowa ochrona przeciwporażeniowa Zgodnie z obowiązującymi przepisami, podstawową ochronę przeciwporażeniową udynku usługowego centrum badawczo- rozwojowego na dz. ew. 180/2, 180/1 w Ożarowie Mazowieckim należy zrealizować poprzez: izolowanie części czynnych urządzeń i instalacji elektrycznych stosowanie obudów o stopniu ochrony co najmniej IP 2X Uzupełnieniem ochrony przed dotykiem pośrednim i bezpośrednim są wyłączniki różnicowoprądowe o I N =0,03 A w instalacji odbiorczej tablicy RG Dodatkowa ochrona przeciwporażeniowa Zgodnie z obowiązującymi przepisami, jako dodatkową ochronę przeciwporażeniową na terenie budynku sali weselnej, zaprojektowano zastosowanie warunków szybkiego wyłączenia zasilania, które zrealizowane będzie wyłącznikami instalacyjnymi nadmiarowo prądowymi oraz różnicowo prądowymi w układzie sieci odbiorczej TN-S. Samoczynne wyłączanie zasilania realizowane będzie dla złącza i tablicy, przez bezpieczniki i wyłączniki nadmiarowe, dla odbiorów końcowych przez wyłączniki ochronne różnicowo prądowe i nadmiarowe. W trakcie realizacji projektu należy przestrzegać kolorystyki przewodów: przewód ochronny PE - zielono - żółty przewód neutralny N - jasno niebieska W tablicach należy wyróżnić zaciski : listwy ochronnej PE i listwy zerowej N Przed oddaniem do eksploatacji nowo wykonanej instalacji elektrycznej obiektu, należy wykonać niezbędne pomiary pomontażowe wymagane normą nr PN-IEC :2000. Dla prawidłowego zrealizowania samoczynnego wyłączenia w układzie TN-S należy: wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE wszędzie, gdzie to jest możliwe przewody ochronne uziemić przewód neutralny N izolować od ziemi miejsce rozdzielenia przewodu PE i N uziemić 9

10 3.2.3 Połączenia wyrównawcze Do uziemienia urządzeń i przewodów na których nie występuje trwale potencjał elektryczny, projektuje się instalacje połączeń wyrównawczych wykorzystującą główną szynę wyrównawczą wykonaną z bednarki ocynkowanej Fe/Zn 30x4mm zainstalowaną na terenie kotłowni. Połączenia wyrównawcze główne powinny łączyć ze sobą następujące części przewodzące: przewód ochronny obwodu rozdzielczego miejscowe szyny wyrównania potencjałów rury i inne metalowe urządzenia zasilające wewnętrzne obiektu metalowe elementy konstrukcyjne urządzeń centralnego ogrzewania na terenie kotłowni, oraz inne dostępne metalowe części wyposażenia budynku. W pomieszczeniach z brodzikiem (łazienki, natryski) stosować należy miejscowe połączenia wyrównawcze, do których muszą być przyłączone wszystkie elementy metalowe znajdujące się w pomieszczeniu. Miejscowe połączenia wyrównawcze należy wykonać przewodem DY4. Miejscowe szyny wyrównawcze należy połączyć z szyną PE Główny wyłącznik przeciwpożarowy budynku W budynku usługowym centrum badawczo- rozwojowego przy głównych wejściach do budynków zaprojektowano wyłączniki główne przeciwpożarowe, który są połączone z głównym wyłącznikiem prądu umiejscowionym w tablicy głównej obiektu. Drzwi tablicy oraz obudowę wyłączników należy wyposażyć ( zgodnie z przepisami ppoż.) w naklejkę na czerwonym tle: Główny Wyłącznik Prądu. 3.3 Instalacja odgromowa Instalację wykonać zgodnie z obowiązującą normą PN-IEC Zwody poziome wykonać drutem Fe/Zn f 8 mm. Przewody odprowadzające wykonać płaskownikiem Fe/Zn 25/4 prowadzonym w konstrukcji budynku. Uziom otokowy i przewody uziemiające wykonać bednarką Fe/Zn 30x4. Uziom ułożyć w wykopie fundamentowym i połączyć ze zbrojeniem fundamentów oraz z szyną wyrównawczą budynku. Miejsca połączeń zabezpieczyć przed korozją. Zaciski kontrolne (ZK) montować w zamykanych wnękach, ok. 0,7 m nad terenem. Sporządzić i przekazać inwestorowi protokół badań i metrykę urządzenia odgromowego. 10

11 IV. Budynek usługowy centrum badawczo - rozwojowe. Dz. nr ew. 180/2, 180/1 obręb 01. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Wytyczne do sporządzenia planu BiOZ. Przy wykonywaniu prac związanych z montażem instalacji elektrycznych i urządzeń elektrycznych na terenie obiektu należy przestrzegać: 1 przepisów dotyczących bezpieczeństwa i higieny pracy związanych z pracą przy urządzeniach energetycznych, zgodnie z Rozporządzeniem MSW i A Dz. U. Nr 80 z roku 1999r. 2 przepisów dotyczących bezpieczeństwa i higieny przy wykonywaniu robót budowlanych, zgodnie z Rozporządzeniem Ministra Infrastruktury Dz. U. Nr. 47 z 2003r. 3 Kierownik budowy zobowiązany jest do sporządzania Szczegółowego Planu Bezpieczeństwa i Ochrony Zdrowia, zgodnie z Art. 21a ust.4 Ustawy Prawo Budowlane z dnia r. (Dz. U. Nr 106 z 2000r. poz. 1126, z późn. Zm.) ze szczególnym uwzględnieniem zabezpieczenia terenu budowy i bezpieczeństwa prac wykonywanych na czynnym obiekcie.. 4 Teren wykonywanych robót należy wygrodzić, wykonać przejścia dla pieszych, oznakować tablicami ostrzegawczymi z napisem Uwaga Prace oraz zabezpieczyć przed osobami postronnymi. 5 Pracownicy wykonujące prace podłączeniowe przy urządzeniach elektrycznych powinni posiadać aktualne uprawnienia kwalifikacyjne do 1 kv 6 Wszystkie prace należy wykonać zgodnie z obowiązującymi normami, z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, przestrzegając przepisy p. poż. i BHP. Roboty przy których występuje ryzyko upadku z wysokości ponad 3,0 m prace montażowe instalacji oświetleniowej. Należy przeprowadzić odpowiedni instruktaż pracowników przed przystąpieniem do robót (podpis projektanta) (podpis sprawdzającego) 11

12 V. UWAGI KOŃCOWE Wykonawca przed przystąpieniem do robót powinien uzgodnić z właścicielem obiektu harmonogram prowadzenia prac montażowych. Całość robót wykonać zgodnie z obowiązującymi przepisami i normami w danym zakresie. W trakcie prowadzenia robót zwrócić uwagę na estetykę wykonania prac. Całość instalacji elektrycznej w pomieszczeniach WC i natrysku wykonać jako szczelną. Za zgodą Inwestora można dokonać zamienników materiałowych na podobne, zapewniające wymagane parametry techniczne. Po zakończeniu prac wykonać pomiary pomontażowe instalacji elektrycznej i urządzeń elektrycznych w danym zakresie (podpis projektanta) (podpis sprawdzającego) 12

13 VI. OŚWIADCZENIE PROJEKTANTA niniejszym oświadczam, że niniejszy projekt budowlany wewnętrznej instalacji elektrycznej budynku usługowego centrum badawczo- rozwojowego na dz. ew. 180/2, 180/1 w Ożarowie Mazowieckim, dla którego inwestorem jest: Inwestor : KOMARKO Sp. z o. o. ul. Kierbedzia 8, Ożarów Mazowiecki został wykonany zgodnie z zaleceniami nowelizacji Prawa Budowlanego w zakresie art. 20 ust.4 z dnia oraz aktualnie obowiązującymi przepisami i zasadami wiedzy technicznej. Złożona dokumentacja jest kompletna dla zrealizowania celu, jakiemu ma służyć i zgodna z zasadami wiedzy technicznej, obowiązującymi w tym zakresie przepisami szczegółowymi oraz polskimi normami wprowadzającymi normy europejskie lub europejskie aprobaty techniczne (podpis projektanta) 13

14 VII. Budynek usługowy centrum badawczo - rozwojowe. Dz. nr ew. 180/2, 180/1 obręb 01. OŚWIADCZENIE SPRAWDZAJĄCEGO niniejszym oświadczam, że niniejszy projekt budowlany wewnętrznej instalacji elektrycznej budynku usługowego centrum badawczo- rozwojowego na dz. ew. 180/2, 180/1 w Ożarowie Mazowieckim, dla którego inwestorem jest: Inwestor : KOMARKO Sp. z o. o. ul. Kierbedzia 8, Ożarów Mazowiecki został wykonany zgodnie z zaleceniami nowelizacji Prawa Budowlanego w zakresie art. 20 ust.4 z dnia oraz aktualnie obowiązującymi przepisami i zasadami wiedzy technicznej. Złożona dokumentacja jest kompletna dla zrealizowania celu, jakiemu ma służyć i zgodna z zasadami wiedzy technicznej, obowiązującymi w tym zakresie przepisami szczegółowymi oraz polskimi normami wprowadzającymi normy europejskie lub europejskie aprobaty techniczne (podpis sprawdzającego) 14

15 VIII. Budynek usługowy centrum badawczo - rozwojowe. Dz. nr ew. 180/2, 180/1 obręb 01. ZAŁĄCZNIKI 1. Kopia warunków przyłączenia 15

16 2. Kopia stwierdzenia posiadanego przygotowania zawodowego Projektanta 16

17 3. Zaświadczenie o przynależności Projektanta do M.O.I.I.B 17

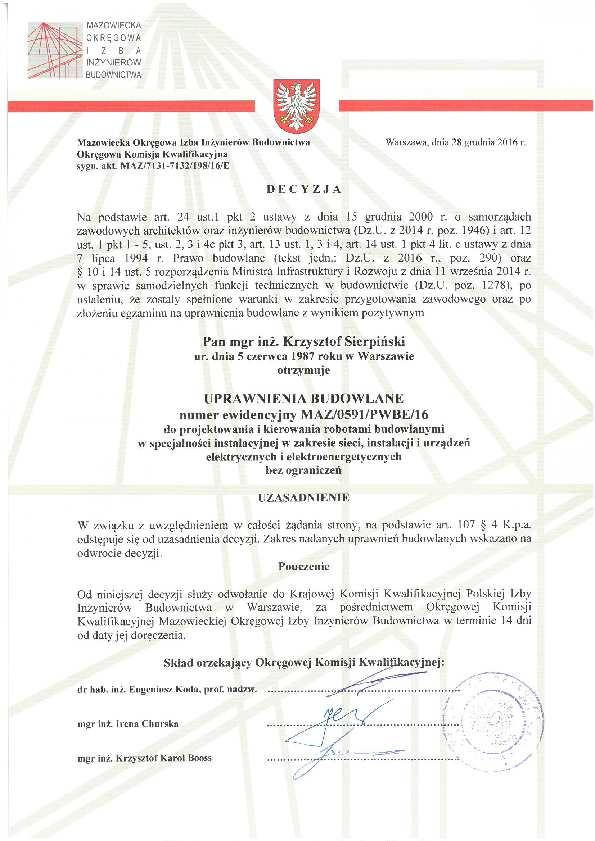

18 4. Kopia stwierdzenia posiadanego przygotowania zawodowego Sprawdzającego 18

19 5. Zaświadczenie o przynależności Projektanta do M.O.I.I.B 19

20 IX. WYKAZ RYSUNKÓW 1. Rysunek nr E-01 Schemat zasilania 2. Rysunek nr E-02 Schemat ideowy tablicy RG ark Rysunek nr E-03 Schemat ideowy tablicy RG ark Rysunek nr E-04 Schemat ideowy tablicy RG1 5. Rysunek nr E-05 Schemat ideowy tablicy RG2 6. Rysunek nr E-06 Schemat ideowy tablicy RG3 7. Rysunek nr E-07 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku - PARTER 8. Rysunek nr E-08 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM Rysunek nr E-09 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM Rysunek nr E-10 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM Rysunek nr E-11 Plan instalacji odgromowej rzut dachu 12. Rysunek nr E-12 Plan instalacji odgromowej detal A 20

21 1.1 Rysunek nr E-01 Schemat zasilania 21

22 1.2 Rysunek nr E-02 Schemat ideowy tablicy RG ark. 1 22

23 1.3 Rysunek nr E-03 Schemat ideowy tablicy RG ark. 2 23

24 1.4 Rysunek nr E-04 Schemat ideowy tablicy RG1 24

25 1.5 Rysunek nr E-05 Schemat ideowy tablicy RG2 25

26 1.6 Rysunek nr E-06 Schemat ideowy tablicy RG3 26

27 1.7 Rysunek nr E-07 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku PARTER 27

28 1.8 Rysunek nr E-08 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM +1 28

29 1.9 Rysunek nr E-09 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM +2 29

30 1.10 Rysunek nr E-10 Plan rozmieszczenia urządzeń elektrycznych na terenie budynku POZIOM +3 30

31 1.11 Rysunek nr E-11 Plan instalacji odgromowej rzut dachu 31

32 1.12 Rysunek nr E-12 Plan instalacji odgromowej detal A 32
