1 Uszczelnienia REVOSEALS Sp. z o.o. Albeco Sp. z o.o. ul. Południowa 71, Plewiska tel @Albecobearings

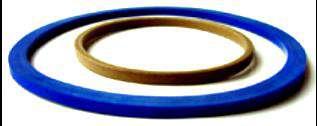

2 PIERŚCIENIE O PRZEKROJU PROSTOKĄTNYM OP Pierścienie uszczelniające o przekroju prostokątnym typu OP Napędy i sterowanie hydrauliczne i pneumatyczne. Do połączeń statycznych ruchowych części maszyn i urządzeń. W połączeniach statycznych można je stosować zamiast pierścieni o przekroju kołowym. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk ⁰ShA ±5 Zakres temperatur pracy w ⁰C Odporność na media Nitrylowy NBR ( wg Revo A ) 60, 70, 82, 90 od -30 do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Silikonowy MVQ ( wg Revo Si ) 60, 70 od -50 do +200 oleje i smary mineralne, rozcieńczone roztwory soli, alkohole, woda do+100 C Fluorowy FPM ( wg Revo F ) 70, 80 od -20 do +250 oleje i smary mineralne, oleje silnikowe, przekładniowe i transformatorowe, węglowodory alifatyczne i aromatyczne, paliwa gazowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, oleje syntetyczne, woda do +100 C, ozon, promieniowanie ultrafioletowe Etylenowo-propylenowy EPDM ( wg Revo E ) 60, 70, 80 od-50 do +130 gorąca woda i para wodna, płyny hamulcowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, roztwory kwasów i zasad, estry, ketony, środki piorące, ozon Etylenowo-propylenowy EPDM ( wg Revo 65E06- mieszanka specjalna ) 60 od-50 do +130 gorąca woda i para wodna, płyny hamulcowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, roztwory kwasów i zasad, estry, ketony, środki piorące, ozon Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

3 PIERŚCIENIE OPOROWE Pierścienie oporowe typu SOW, SOZ, PE1, PE2, PEZ, ZE1, ZE2 Typ: SOW, SOZ Zabudowa Typ: PE1.PE2, PEZ Typ: ZE1, ZE2 Zabudowa tłokowa : SOZ, PE2, ZE2, PEZ( uniwersalny) Zabudowa tłoczyskowa : SOW, PE1, ZE1, PEZ( uniwersalny) W napędach oraz sterowaniu hydraulicznym i pneumatycznym. Do zabezpieczania gumowych pierścieni uszczelniających o przekroju kołowym i innych zwłaszcza w węzłach o ruchu posuwisto-zwrotnym. Poszerzają zakres zastosowania pierścieni uszczelniających, szczególnie w dynamicznych warunkach pracy, pozwalają na luźniejsze pasowanie części uszczelniających i przedłużają żywotność uszczelnień gumowych. Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

4 Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są materiałami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Policzterofluoroetylen PTFE z dodatkiem 60% brązu ( wg Revo PTFE 60Br ) Policzterofluoroetylen PTFE z dodatkiem 15% włókna szklanego ( wg Revo PTFE 15Sz ) Policzterofluoroetylen PTFE z dodatkiem 25% włókna szklanego ( wg Revo PTFE 25Sz ) ShD ±10 60 Zakres temperatur pracy w C od -200 do +260 Odporność na media - najwyższa w porównaniu do znanych dotychczas elastomerów, - niepalny, - węglowodory alifatyczne, - nierozpuszczalny we wszystkich znanych rozpuszczalnikach, - nie absorbuje wody Policzterofluoroetylen PTFE ( wg Revo PTFE ) ± 260 Ograniczenia wymiarowe : - maksymalna średnica zewnętrzna dla pierścieni : - SOW, SOZ 80mm ; - PE1, PE2, ZE1, ZE2 i PEZ 250mm - minimalna średnica wewnętrzna 8 mm dla wszystkich typów pierścieni Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

5 PIERŚCIENIE USZCZELNIAJĄCE WAŁKI OBROTOWE A ; G Pierścienie uszczelniające wałki obrotowe typu: A, AH, AOH, AO, AD, AOD, AE, AF, AOF, AN Simmery Elastomerowy płaszcz zewnętrzny i pierścień samouszczelniający + metalowy wkład usztywniający ze stali niestopowej + sprężyna dociskowa z niestopowej stali sprężynowej. Zespoły obrotowe maszyn i urządzeń. Typ ZASTOSOWANIE A AH, AOH AO AD, AOD, AE, AF, AOF AN AF, AOF do uszczelniania wałków obracających się z prędkościami w zależności od materiału wargi uszczelniającej i temperatury środowiska, przy ciśnieniu pracy do 0,02MPa. do uszczelniania wałków obracających sie z prędkościami mniejszymi aniżeli dla typu A, AO przy ciśnieniu pracy do 0,5MPa do uszczelniania wałków obracających się z prędkościami i ciśnieniami zbliżonymi do dopuszczalnych dla typu A ; znajdujący się w przestrzeni między wargami smar i warga pyłochronna zabezpieczają przed zanieczyszczeniem z zewnątrz dla specjalnych zastosowań wykonywane wg specjalnych wymagań technicznych klienta wykonywane z dodatkową kompensacją poprzeczną Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

6 Materiał. twardość, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) Nitrylowy NBR ( wg Revo A/12- mieszanka specjalna ) Etylenowo-akrylowy AEM ( wg Revo EA) Silikonowy MVQ ( wg Revo Si ) Fluorowy FPM ( wg Revo F ) ⁰ShA±5 Zakres temperatur pracy w ⁰C Odporność na media do +100 oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB, woda do +100 C, do +120 rozcieńczone roztwory kwasów i zasad, paliwa gazowe, benzyna, ozon, oleje hydrauliczne typu HL-68, silnikowe, transformatorowe i przekładniowe do +175 oleje silikonowe i przekładniowe, węglowodory alifatyczne i aromatyczne, oleje hydrauliczne do +200 oleje i smary mineralne, rozcieńczone roztwory soli, alkohole, woda do+100 C do +250 oleje i smary mineralne, oleje silnikowe, przekładniowe i transformatorowe, węglowodory alifatyczne i aromatyczne, trudnopalne ciecze hydrauliczne typu HFC i HFD, oleje syntetyczne, woda do +100 C, ozon, promieniowanie ultrafioletowe Ograniczenia wymiarowe : maksymalna średnica nominalna wewnętrzna 697 mm, minimalna średnica nominalna wewnętrzna 5,4 mm Ogólne warunki zabudowy typu A, AO Y kierunek wprowadzenia wału; t1 =hx0,85 ; t2= h+0,6 ; h wysokość pierścienia Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

7 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające o przekroju U typu U1, U3 typ U1 typ U3 typ U1 U1 - Do uszczelniania węzłów w ruchu posuwisto-zwrotnym przy ciśnieniach do 16 MPa. Zalecany z pierścieniem podporowym typu U3. Stosowany w napędach hydraulicznych z możliwością pracy na tłoku lub tłoczysku cylindra hydraulicznego. U3 Stosowany jako pierścień podporowy współpracujący z pierścieniem uszczelniającym U1. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. PIERŚCIEŃ TYPU U1 Wspólne PIERŚCIEŃ TYPU U3 Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ±5 Zakres temperatur C 70, 88 od -30 do +100 Odporność na media oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Parametry pracy - prędkość: 0,5 m/s - ciśnienie: 16 MPa Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ±5 Zakres temperatur C 70 od -30 do +100 Odporność na media oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Silikonowy MVQ ( wg Revo Si ) 80 od -50 do +200 oleje i smary mineralne, rozcieńczone roztwory soli, alkohole, woda do +100 C Zabudowa pierścieni U1 wraz z U3 ( miękkim) Zabudowa tłokowa Zabudowa tłoczyskowa Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

8 Pierścienie podporowe U3 Miękki ( wykonywany najczęsciej przez producenta ) wewnętrzny Twardy ( wykonywany wg PN przez klienta ) zewnętrzny Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

9 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające o przekroju rowkowym typu U2 Do uszczelniania węzłów w ruchu posuwisto-zwrotnym przy ciśnieniach do 16 MPa, w cięższych dynamicznie warunkach niż pierścienie typu U1. Nie wymagają pierścieni podporowych. Mogą pracować na tłoku i tłoczysku. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk ⁰ShA ±5 Zakres temperatur pracy w C Prędkość pracy Odporność na media Nitrylowy NBR ( wg Revo A) 70, 88 od -30 do ,5 m/s oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Uretanowy AU,EU ( wg Revo U ) 88,90 od-40 do +80 oleje i smary mineralne, oleje przekładniowe, opałowe, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB Ogólne warunki zabudowy pierścieni uszczelniajacych o przekroju rowkowym U2 Przy wielkości szczeliny s (zabudowa tłoczyskowa) należy uwzględnić luz prowadnicy lub inne luzy mające wpływ na jego wielkość. Jeśli wielkości szczelin wynikające z pasowań będą większe niż zalecane należy skorygować wielkość szczeliny przez korektę wymiaru otworu. Prawidłowe działanie pierścieni wargowych oraz ich trwałość zależą od prawidłowej zabudowy. Do najistotniejszych parametrów zabudowy należą: wielkość szczeliny po stronie grzbietowej (ciśnienia niższego), wielkość luzu poosiowego, regulacja wysokości poosiowej, wielkość chropowatości powierzchni współpracujących z uszczelnieniem. Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

10 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające typu U6 Do uszczelniania węzłów o ruchu posuwisto-zwrotnym, szczególnie w przypadkach wymaganej wysokiej szczelności, niezawodności i trwałości, przy ciśnieniach do 25 MPa i małych prędkości przesuwu. Jest jednoelementowym, zaciskowym uszczelnieniem tłoczyska. Cechuje się wysoką odpornością na chwilowe przeciążenia. Materiał, twardości, odporność - - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Uretanowy AU, EU ( wg Revo U ) Poliuretan wtryskowy ( wg Revo UT ) ⁰ShA ±5 Parametry pracy 90 - prędkość: 0,3 m/s 90 - ciśnienie: 25 MPa - zakres temperatur ⁰C: od -40 do +80 C Odporność na media oleje i smary mineralne, oleje przekładniowe, opałowe, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA, HFB Ogólne warunki zabudowy pierścieni uszczelniajacych typu U6 Średnica ød ( mm ) b h L do 12 3,5 6 6, , , , ,5 11, Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

11 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/1

12 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające o przekroju rowkowym typu UN Do uszczelniania węzłów o ruchu posuwisto-zwrotnym montowanych na tłokach i tłoczyskach przy ciśnieniach do 32 MPa w wersji materiałów na bazie kauczuku uretanowego o twardości Shora. Dla uszczelnień wykonanych z pozostałych mieszanek zalecane ciśnienie pracy do 16MPa. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk ⁰ShA ±5 Zakres temperatur pracy w C Prędkość pracy Odporność na media Nitrylowy NBR ( wg Revo A) 88 od -30 do ,5 m/s oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Uretanowy AU ( wg Revo U ) 88, 90 od-40 do +80 oleje i smary mineralne, oleje przekładniowe, opałowe, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB WARUNKU ZABUDOWY PIERŚCIENI USZCZELNIAJĄCYCH TYPU UN Ogólne warunki zabudowy Uszczelnienie typu UN do pracy na średnicy zewnętrznej - tłokach Uszczelnienia wargowe symetryczne typu UN ( uniwersalne) stosowane do pracy na tłokach lub tłoczyskach. Wykonywane w dwóch wersjach ze względu na rodzaje warg uszczelniających Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

13 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające typu UP Do uszczelniania węzłów o ruchu posuwisto-zwrotnym. Uszczelnienie dwuelementowe nierozłączne do uszczelniania tłoczysk i nurników przy ciśnieniach do 16 MPa. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Parametry pracy Odporność na media Tkanina bawełniana techniczna powlekana gumą na bazie NBR oraz guma NBR ( wg Revo Tk. + 82A/11) - prędkość: 0,5 m/s - ciśnienie: 16 MPa - zakres temperatur ⁰C: od -30 do +100 oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB, woda do +60 C, rozcieńczone roztwory kwasów i zasad Ogólne warunki zabudowy pierścieni uszczelniajacych typu UP Średnica ø d b h L ( mm ) do 12 3,5 6 6, , , , ,5 11, Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

14 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające tkaninowo- gumowe typu UT Do uszczelniania tłoków cylindrów hydraulicznych przy ciśnieniach do 16 MPa. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Elementy gumowe UTO Wspólne dla UTO i UTT Elementy tkaninowo-gumowe UTT Bazowy kauczuk ⁰ShA ±5 Parametry pracy Odporność na media Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) 88 - prędkość: 0,5 m/s - ciśnienie: 16 MPa - zakres temperatur ⁰C: od -30 do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Tkanina bawełniana techniczna powlekana gumą na bazie NBR Ogólne warunki zabudowy zestawów uszczelniajacych typu UT Szerokość Zestaw UT Komora b (mm) H (mm) odchyłki L (mm) 5 6,5 ±0, ,5 ±0,5 8,2 7,5 9,5 10, ,5 ±0,6 13,5 12,5 15,5 16, ±0, Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

15 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające tkanino-gumowe typu UT1 Do uszczelniania tłoczysk i nurników cylindrów hydraulicznych dla ciężkich warunków pracy. Zaleca sie stosowanie w pakietach w ilości 4 sztuk. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Parametry pracy Odporność na media Tkanina bawełniana techniczna powlekana gumą na bazie NBR ( wg Revo Tk. + 88A) - prędkość przesuwu tłoczyska: 0,5 m/s - ciśnienie: 40 MPa - zakres temperatur ⁰C : od -30 do +100 oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB, woda do +60 C, rozcieńczone roztwory kwasów i zasad Ogólne warunki zabudowy zestawów uszcxelniajacych typu UT1 b 7, , z a 5 6,5 7, , Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

16 PIERŚCIENIE WARGOWE U ; V Pierścienie uszczelniające typu V,VT Typ V i VT V VT Ogólne warunki zabudowy pierścieni uszczelniających typu VT- V Do uszczelniania węzłów w ruchu posuwisto-zwrotnym. Do stosowania wyłącznie w postaci pakietów składających się z kilku pierścieni. Zaleca się stosowanie w pakietach na przemian z pierścieniami typu V i VT. Uszczelniają pod wpływem nacisku współpracujących części na wargi pierścienia. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. PIERŚCIEN TYPU V Wspólne dla V i VT PIERŚCIEN TYPU VT Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ± prędkość: 0,5 m/s Parametry pracy Odporność na media Bazowy kauczuk - ciśnienie: 40 MPa - zakres temperatur ⁰C: od -30 do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Tkanina bawełniana techniczna powlekana gumą na bazie NBR Uszczelniają pod wpływem nacisku współpracujących części na wargi pierścienia. Dla konstrukcji węzła zaleca się przyjmować długość komory równą wysokości pakietu Hmax. Jednocześnie należy przewidzieć odpowiednie podkładki i prowadzenia regulacyjne elementów zabudowy. Regulacja powinna zapewnić możliwość zmniejszenia komory, co najmniej do wielkości ( Hmin - 0,05 Hnom ) zestawu oraz zwiększenia komory, co najmniej do wielkości ( Hmax + 0,05 Hnom ) zestawu. Nie zaleca sie stosować liczniejszych zestawów VT i V niż 6 elementów ze względu na możliwość przerwania filmu olejowego na ostatnim pierścieniu ( spalenie pierścienia ). Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

17 USZCZELNIENIA CZOŁOWE ELASTYCZNE AC Uszczelnienia czołowe elastyczne typu ACA, ACN Typ ACA Typ ACN ( nietypowy) ACN- uszczelnienie z moletką określającą kierunek obrotu wałka Do uszczelniania obracających się wałków np. silników elektrycznych, artykułów sprzętu gospodarstwa domowego, elementów pneumatyki oraz hydrauliki. Kierunek obrotów dowolny. Podstawowe zalety tych uszczelnień : minimalne opory tarcia, niezawodność, wysoka trwałość uszczelnień i powierzchni uszczelniających, łatwy montaż, brak potrzeby stałego dozoru w czasie eksploatacji. Materiał, twardości, odporność- - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk ShA⁰ ±5 Zakres temperatur pracy w ⁰C Dane eksploatacyjne Odporność na media Nitrylowy NBR ( wg Revo A ) Fluorowy FPM ( wg Revo F ) 77 70,80 od -30 do +100 od-20 do +250 Ciśnienie pracy - max 0,03 MPa Prędkość odwodowa: - Vmax < 8m/s przy swobodnym osadzeniu uszczelnienia na wale, - Vmax < 12m/s przy ograniczeniu przesuwu uszczelnienia na wale oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad oleje i smary mineralne, oleje silnikowe, przekładniowe i transformatorowe, węglowodory alifatyczne i aromatyczne, paliwa gazowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, oleje syntetyczne, woda do +100 C, ozon, promieniowanie ultrafioletowe Wymiary i zabudowa Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

18 Ød Ødw ( wałka) Wymiary zabudowy Ød Ødw ( wałka) Wymiary zabudowy H K L H K L (mm) min max LM ØdMmin (mm) min max LM ØdMmin 4,0 4,5 5,5 31,0 33,0 36,0 4 4,7 7,5 6±0,8 dw+12 5,0 5,5 6,5 34,0 36,0 38,0 2 2,4 3,7 3±0,4 dw+6 6,0 6,5 8,0 36,0 38,0 43,0 7,0 8,0 9,5 40,0 43,0 48,0 9,0 9,5 11,5 45,0 48,0 53,0 10,5 11,5 12,5 49,0 53,0 58,0 5 5,5 9 7±1,0 dw+15 11,7 12,5 13,5 54,0 58,0 63,0 3 3,4 5,5 4,5±0,6 dw+9 12,5 13,5 15,5 58,0 63,0 68,0 14,0 15,5 17,5 63,0 68,0 73,0 16,0 17,5 19,0 67,0 73,0 78,0 18,0 19,0 21,0 72,0 78,0 83,0 20,0 21,0 24,0 76,0 83,0 88,0 22,0 24,0 27,0 81,0 88,0 93,0 4 4,7 7,5 6±0,8 dw+12 25,0 27,0 29,0 85,0 93,0 98,0 6 6,8 11 9±1,2 dw+18 27,0 29,0 31,0 90,0 98,0 105,0 29,0 31,0 33,0 99,0 105,0 115,0 7 7,9 12,8 10,5±1,5 dw+21 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

19 USZCZELNIENIA TKANINOWO-GUMOWE DT Pierścienie uszczelniające typu D1T, D1G Typ D1T, D1G Ogólne warunki zabudowy pierścieni uszczelniających typu D1T i D1G. D1T D1G Do uszczelniania tłoczysk i nurników. Dowolność w pakietowaniu umożliwia zastąpienie pakietów DT w specyficznych zastosowaniach. Zalecane do pakietowania D1T z D1G. Szczególnie zalecany do celów remontowych. Materiał, twardości, odporność PIERŚCIEN TYPU D1G Wspólne dla D1T i D1G PIERŚCIEN TYPU D1T Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ± prędkość:obwodowa 1,0 m/s Parametry pracy Odporność na media Bazowy kauczuk - ciśnienie: 40 MPa - zakres temperatur ⁰C: od -30 do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Tkanina bawełniana techniczna powlekana gumą na bazie NBR Pierścienie te są przeznaczone do pakietowania przy użyciu pierścienia podporowego i dociskowego wykonanych w ramach elementów zabudowy przez użytkownika. Zabudowa pierścieni D1T i D1G w zestawie kilkuelementowym wymaga takiej samej regulacji długości komory jak w zestawach VT - V. Nie zaleca się stosować liczniejszych zestawów D1T D1G niż 6 elementowe ze względu na możliwość przerwania filmu olejowego na ostatnim pierścieniu (spalenie pierścienia). Wymagana chropowatość powierzchni taka jak w pakietach DT3. Wymiary pierścieni uszczelniających D1T i D1G Tolerancja Ød (mm) e ( mm) ponad do b (mm) ± ,5 0,15 8 0, ,5 7 7,5 0,20 8 8, ,5 0, ,5 8 8,5 10 0,25 12,5 15 0, , ,5 15 0,30 17,5 20 0, ,5 15 0,35 17, ,5 25 0, ,40 17, ,5 25 0,50 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

20 b (mm) 10 12, , ,5 25 e (mm) 5 6 7,5 8, ,5 R (mm) 2 2,5 3 3,5 4 4,5 5 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

21 USZCZELNIENIA TKANINOWO-GUMOWE DT Pierścienie uszczelniające tkaninowo-gumowe typu DT1 Do uszczelniania tłoków, tłoczysk i nurników przy ciśnieniu 16MPa. Materiał, twardości, odporność -Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Parametry pracy Odporność na media Tkanina bawełniana techniczna powlekana gumą na bazie NBR - prędkość obwodowa: 0,5 m/s - ciśnienie: 16 MPa oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB, woda do +60 C, rozcieńczone roztwory kwasów i zasad - zakres temperatur ⁰C: od -30 do +100 Zabudowa pakietu uszczelniającego DT1 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

22 USZCZELNIENIA TKANINOWO-GUMOWE DT Pierścienie uszczelniające tkaninowo-gumowe typu DT2 Do uszczelniania tłoczysk i nurników przy ciśnieniu 25 MPa. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy. Elementy DTG Wspólne dla wszystkich elementów DT2 Elementy DTP, DTT, DTC Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ± prędkość: 0,5 m/s Parametry pracy Odporność na media Bazowy kauczuk - ciśnienie: 25 MPa - zakres temperatur ⁰C: od -30 do +100 oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB, woda do +60 C, rozcieńczone roztwory kwasów i zasad Tkanina bawełniana techniczna powlekana gumą na bazie NBR Zabudowa pakietu uszczelniającego DT2 ze skokową regulacją luzu Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

23 USZCZELNIENIA TKANINOWO-GUMOWE DT Pierścienie uszczelniające tkaninowo-gumowe typu DT3 Do uszczelniania tłoczysk i nurników przy ciśnieniu 32 MPa. Dotyczy to tłoczysk cylindrów hydraulicznych pracujących np. w prasach, maszynach rolniczych. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Elementy DTG Wspólne dla wszystkich elementów DT3 Elementy DTP, DTT, DTC Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ± prędkość: 0,5 m/s Parametry pracy Odporność na media Bazowy kauczuk - ciśnienie: 32 MPa - zakres temperatur ⁰C: od -30 do +100 oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB, woda do +60 C, rozcieńczone roztwory kwasów i zasad Tkanina bawełniana techniczna powlekana gumą na bazie NBR Zabudowa pakietu uszczelniającego DT3 ze skokową regulacją luzu Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

24 USZCZELNIENIA ZGARNIAJĄCE Z; ZZ Pierścienie zgarniające typu Z ( miękkie) TYP: Z (pojedyncze osadzenie) TYP: ZN- nietypowy (podwójne osadzenie) Napędy i sterowanie hydrauliczne. Do zgarniania zanieczyszczeń zewnętrznych z elementów pracujących w ruchu posuwisto-zwrotnym. w napędach i sterowaniu hydraulicznym. Elastyczna postać pierścienia pozwala na prosty i niezawodny montaż w rowku. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy Bazowy kauczuk ⁰ShA ±5 Zakres temperatur pracy w ⁰C Prędkość pracy Odporność na media Nitrylowy NBR ( wg Revo A ) 88 od -30 do ,0 m/s oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Uretanowy AU,EU ( wg Revo U ) Poliuretan wtryskowy PU ( wg Revo UT ) od-40 do +80 oleje i smary mineralne, oleje przekładniowe, opałowe, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB Zabudowa Wymiary zabudowy pierścieni typu Z D-d 2 2, , , h R 0,8 1 1,6 1 1, a 2,4 2,5 2,8 3 3, L1 5,3 7,3 10,4 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

25 USZCZELNIENIA ZGARNIAJĄCE Z; ZZ Pierścienie zgarniające typu ZZ i ZBL ( twarde) Do zgarniania zanieczyszczeń zewnętrznych z elementów pracujących w ruchu posuwisto-zwrotnym. Uszczelnienie wału w metalowej obudowie bez sprężyny. Usztywnienie metalowe wymaga pasowania w obudowie na wcisk. w napędach i sterowaniu hydraulicznym. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) ⁰ShA ±5 88 Zakres temperatur pracy w ⁰C od -30 do +100 Prędkość pracy 1,0 m/s Odporność na media oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Uretanowy AU,EU ( wg Revo U ) Fluorowy FPM ( wg Revo F ) od-40 do +80 od-20 do +250 oleje i smary mineralne, oleje przekładniowe, opałowe, węglowodory alifatyczne, niepalne ciecze hydrauliczne typu HFA i HFB oleje i smary mineralne, oleje silnikowe, przekładniowe i transformatorowe, węglowodory alifatyczne i aromatyczne, paliwa gazowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, oleje syntetyczne, woda do +100 C, ozon, promieniowanie ultrafioletowe Zabudowa Wymiary zabudowy pierścieni typu ZZ, ZBL D-d 2 2, , , h R 0,8 1 1,6 1 1, a 2,4 2,5 2,8 3 3, L2 5,5 7,5 10,5 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

26 USZCZELNIENIA PODKŁADKOWE P Pierścienie uszczelniające podkładkowe typu P W napędach i sterowaniu hydraulicznym i pneumatycznym. Do uszczelniania połączeń statycznych, złączy hydraulicznych, śrubowych. Materiał, twardości, odporność Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy. Warga Gumowa Wspólne wymagania Pierścień stalowy Bazowy kauczuk ShA⁰ ±5 Parametry pracy Odporność na media Rodzaj stali Nitrylowy NBR ( wg Revo A ) 88 - zakres temperatur w ⁰C: od -30 do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad Stal Przykład zastosowania Z- zalecana sie odległość krawędzi otworu uszczelniającego od krawędzi otworu do części gumowej podana jest na wykresie. Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

27 USZCZELNIENIA TYPU O-RING; X-RING Pierścienie o przekroju kołowym O typu OR, OS, Ol, ON Do zaciskowego uszczelniania węzłów w połączeniach ruchowych i statycznych w urządzeniach hydraulicznych i pneumatycznych oraz w innych połączeniach części maszyn i urządzeń. Zakres stosowania pierścieni typu ORING o różnych twardościach zależy przede wszystkim od ciśnienia środowiska roboczego i szerokości szczeliny. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Nitrylowy NBR ( wg Revo A ) Silikonowy MVQ ( wg Revo Si ) Fluorowy FPM ; FKM ( wg Revo F ) Etylenowo-propylenowy EPDM ( wg Revo E ) Fluorosilikonowy FVMQ ( wg Revo FSi ) Uwodorniony Nitryl HNBR ( wg Revo HA ) ShA⁰ ±5 Zakres temperatur pracy w ⁰C Odporność na media do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad do +200 oleje i smary mineralne, rozcieńczone roztwory soli, alkohole, woda do+100 C do +250 oleje i smary mineralne, oleje silnikowe, przekładniowe i transformatorowe, węglowodory alifatyczne i aromatyczne, paliwa gazowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, oleje syntetyczne, woda do +100 C, ozon, promieniowanie ultrafioletowe do +130 gorąca woda i para wodna, płyny hamulcowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, roztwory kwasów i zasad, estry, ketony, środki piorące, ozon do +200 oleje i smary mineralne, olej transformatorowy, oleje syntetyczne, paliwa, rozpuszczalniki, ozon, promieniowanie ultrafioletowe do +150 oleje i smary mineralne, oleje pochodzenia roślinnego i zwierzęcego, lekkie oleje opałowe, oleje silnikowe, rozcieńczone roztwory kwasów i zasad, woda do +60 C, alkohole, ozon, ropa naftowa Parametry pracy : Maksymalna szerokośc szczeliny [mm] gumy ShA Ciśnienie środowiska roboczego [MPa] Pierścień pracujący spoczynkowo Pierścień pracujący ruchowo 0, ,1 0,2 - < 6 10 < 1 1,5-0,1 0,2 < < 1, ,1 < < 6 10 Ograniczenia wymiarowe w produkcji: minimalna średnica wewnętrzna 1,15 mm, maksymalna średnica wewnętrzna 660 mm. Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

28 Zabudowa statyczna OGÓLNE WARUNKI ZABUDOWY PIERŚCIENI TYPU O-RING Zabudowa dla ruchu posuwisto-zwrotnego Wymiary zabudowy d 1,8 2 2,4 2,65 3 3,55 5 5,3 5,7 7 7,5 10 G 1,45 1,8 2,1 2,2 2,6 3,1 4,5 4,7 5,1 6 6,8 9,2 B 2,3 2,6 3,2 3,4 4 4,2 6 6,5 7,5 7,9 8,5 12 G1 1,3 1,6 1,8 2 2,3 2,7 4,2 4,3 4,7 5,85 6,5 8,7 G2 1,3 1,6 1,8 2 2,3 2,7 4,2 4,3 4,7 5,85 6,5 8,7 B2 2,4 2,7 3,1 3,4 4 4,5 6,7 6,9 7, ,5 A 2,4 2,8 3,25 3,55 4,2 4,85 6,9 7,35 7,85 9,6 10,3 14 W przypadkach szczególnych wymiary zabudowy należy ustalać indywidualnie. Zalecenia montażowe Zatępienie i zukosowanie krawędzi w celu ułatwienia operacji montażu i zabezpieczenie pierścieni "O" przed uszkodzeniem d 1,8 2 2,4 2,65 3 3,55 5 5,3 5,7 7 7,5 10 Z 1,1 1,3 1,4 1,5 1,7 1,8 2,5 2,7 3 3,7 3,8 4,6 R 0,3 0,5 0,5 1 Kształt i chropowatość powierzchni zabudowy- zalecenia d 1,8 2 2,4 2,65 3 3,55 5 5,3 5,7 7 7,5 10 R1 0,1 0,2 0,2 0,4 R2 0,4 0,6 1 R3 0,4 0,8 1,5 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

29 USZCZELNIENIA TYPU O-RING; X-RING Pierścienie o przekroju X typu OX Do zaciskowego uszczelniania węzłów w połączeniach ruchowych i statycznych w urządzeniach hydraulicznych i pneumatycznych oraz w innych połączeniach części maszyn i urządzeń. Dzięki symetrycznie wyokrąglonym narożnikom jest doszczelnieniem ciśnieniowym, powoduje optymalny rozkład naprężeń powierzchniowych oraz obwodowych. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są mieszankami specjalistycznymi stosowanymi do indywidualnych warunków pracy. Bazowy kauczuk Nitrylowy NBR ( wg Revo A; w tym 75A03/4 jako mieszanka specjalna) Fluorowy FPM ; FKM ( wg Revo F ) Etylenowo-propylenowy EPDM ( wg Revo E; w tym 75E03/3 mieszanka specjalna ) ⁰ShA ±5 Zakres temperatur pracy w ⁰C Odporność na media do +100 oleje i smary mineralne, oleje silnikowe, transformatorowe, oleje pochodzenia roślinnego i zwierzęcego, węglowodory alifatyczne, paliwa gazowe, benzyna, niepalne ciecze hydrauliczne typu HFA, HFB, HFC, woda do +60 C, rozcieńczone roztwory kwasów i zasad do +250 oleje i smary mineralne, oleje silnikowe, przekładniowe i transformatorowe, węglowodory alifatyczne i aromatyczne, paliwa gazowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, oleje syntetyczne, woda do +100 C, ozon, promieniowanie ultrafioletowe do +130 gorąca woda i para wodna, płyny hamulcowe, trudnopalne ciecze hydrauliczne typu HFC i HFD, roztwory kwasów i zasad, estry, ketony, środki piorące, ozon Parametry pracy dla X-ringów: Prędkość obwodowa [m/s] Ciśnienie środowiska roboczego [MPa] ruch statyczny lub ruch obrotowy ruch statyczny lub ruch obrotowy posuwisto-zwrotny posuwisto-zwrotny 0,5 0, Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

30 USZCZELNIENIA Z TWORZYW SZTUCZNYCH, W TYM Z PTFE I PTFE Z KOMPOZYTAMI Pierścienie prowadzące typu WFE W zależności pod charakteru pracy stosuje się następujące rodzaje pierścieni prowadzących WFE Typ - A Typ - B Typ - Z A cięcie pod kątem 30 - dla ruchu posuwisto-zwrotnego B cięcie pod katem 90 - dla ruchu oscylacyjnego lub obrotowego Z na zamek do zastosowań specjalnych Pierścienie prowadzące mają zastosowanie najczęściej w siłownikach hydraulicznych i pneumatycznych montowanych na tłokach i tłoczyskach. Zapewniają dokładne i gładkie przemieszczanie części ślizgowych. Zapobiegają kontaktowi metalu z metalem, zatarciu oraz zadrapaniu powierzchni. Dokładne prowadzenie i utrzymanie w doskonałym stanie powierzchni metalowych, zapewnia nienaganne funkcjonowanie uszczelnień. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy. Materiał Policzterofluoroetylen PTFE z dodatkiem 60% brązu ( wg Revo PTFE 60Br ) Policzterofluoroetylen PTFE z dodatkiem 15% włókna szklanego ( wg Revo PTFE 15Sz ) ShD ±10 60 Zakres tempera-tur pracy w C od -200 do +260 Odporność na media - najwyższa w porównaniu do znanych dotychczas elastomerów, - niepalny, - węglowodory alifatyczne, - nierozpuszczalny we wszystkich znanych rozpuszczalnikach, - nie absorbuje wody Policzterofluoroetylen PTFE z dodatkiem 25% włókna szklanego ( wg Revo PTFE 25Sz ) Policzterofluoroetylen PTFE ( wg Revo PTFE ) ± 260 Poliacetal Kopolimer acetalowy ( wg Revo POM ) 85 od 60 do +100 Istnieje możliwość wykonania pierścieni prowadzących według indywidualnych zabudów klienta. Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

31 Ogólne warunki zabudowy pierścieni prowadzących typu WFE Wymiary i zabudowa pierścieni prowadzących WFE montowanych na tłoczyskach Wymiary i zabudowa pierścieni prowadzących WFE montowanych na tłokach Zalecane wielkości szczelin s Ø d / Ø D [mm] ØD Ød 2 [mm] max s [mm] ,25 > 50 > 3 0,4 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

32 USZCZELNIENIA Z TWORZYW SZTUCZNYCH, W TYM Z PTFE I PTFE Z KOMPOZYTAMI Wyroby z PTFE - Zestawy uszczelniające typu OW1, OW3, OW8 hnom = L W napędach i sterowaniu hydraulicznym. Do uszczelnień tłoków OW1 i tłoczysk OW3,OW8, gdy pożądane jest zmniejszenie gabarytów węzła i smarowanie. Gwarantują dobrą pracę dla prędkości przesuwu tłoka do 5m/sek. i ciśnieniu do 40MPa. Materiał, twardości, odporność - Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy. Elementy typu WE Elementy typu O Materiał Policzterofluoroetylen PTFE z dodatkiem 60% brązu ( wg Revo PTFE 60Br ) Policzterofluoroetylen PTFE z dodatkiem 15% włókna szklanego ( wg Revo PTFE 15Sz ) Policzterofluoroetylen PTFE z dodatkiem 25% włókna szklanego ( wg Revo PTFE 25Sz ) Policzterofluoroetylen PTFE ( wg Revo PTFE ) ShD ±10 60 Zakres temperatur pracy w C od -200 do +260 ± 260 Odporność na media - najwyższa w porównaniu do znanych dotychczas elastomerów, - niepalny, - węglowodory alifatyczne, - nierozpuszczalny we wszystkich znanych rozpuszczalnikach, - nie absorbuje wody Bazowy kauczuk ShD ±10 Zakres temperatur pracy w C Nitrylowy NBR ( wg Revo A ) 70 od -30 do +100 Fluorowy FPM ( wg Revo F ) 70 od -20 do +250 Etylenowopropylenowy EPDM ( wg Revo E ) 70 od-40 do +130 Odporność na media - oleje i smary mineralne, - oleje pochodzenia roślinnego i zwierzęcego, - węglowodory alifatyczne. - niepalne ciecze hydrauliczne typu HFA i HFB, - woda do +60 C, - rozcieńczone roztwory kwasów i zasad do +50 C - oleje i smary mineralne, - węglowodory alifatyczne i aromatyczne, - trudnopalne ciecze hydrauliczne typu HFC i HFD, - oleje syntetyczne, - woda do+100 C - gorąca woda i para wodna, - płyny hamulcowe, - trudnopalne ciecze hydrauliczne typu HFC i HFD, - roztwory kwasów i zasad, - estry, ketony Ograniczenia wymiarowe w produkcji: minimalna średnica wewnętrzna 6 mm, maksymalna średnica zewnętrzna 380 mm Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/3

33 Wymiary zabudowy pierścieni uszczelniających tłoki - typu OW1 Wymiary i wymagania zabudowy ØDH9 [mm] Ødh9 [mm] L +0,2 [mm] Rmax [mm] do 20 MPa S [mm] do 40 MPa 8-14,9 ØD-4,9 2,2 0,3-0,5 0,4 0, ,9 ØD-7,5 3,2 0,5-0,8 0,7 0, ,9 ØD-11 4,2 0,8-1,2 0,8 0, ,9 ØD-15,5 6,3 1,2-1,5 0,9 0, ØD-21 8,1 1,5-2,0 1,0 0,6 UWAGA! Dla ciśnienia roboczego wyższego niż 40MPa zaleca się pasowanie otworu cylindra i tłoka H7/f7. Montaż pierścieni uszczelniających tłoki - typu OW1 Montaż zestawu uszczelniającego OW1 Sposób kalibrowania zestawu uszczelniającego OW1 1. Umieścić stożek montażowy na tłoku oraz pokryć powierzchnię olejem. 2. Umieścić pierścień uszczelniający O w rowku. 3. Założyć pierścień WE na stożek montażowy i jednostajnym ruchem wsunąć go przy pomocy pierścienia rozporowego do rowka. 4. Elementy montażowe usunąć i założyć pierścienie ślizgowe. 5. Kalibrować zestaw uszczelniający OW1 przy pomocy tulei kalibrującej. UWAGA! Narzędzia i uszczelnienia utrzymywać w czystości. Narzędzia muszą być gładkie, wolne od zadziorów Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/3

34 Wymiary zabudowy pierścieni uszczelniających tłoczyska - typu OW3,OW8 ØdH8 [mm] Wymiary i wymagania zabudowy ØDh9 [mm] L +0,2 [mm] Rmax [mm] do 16 MPa S [mm] do 35 MPa 5-7,9 Ød+4,9 2,2 0,3 0,4 0,3 8-18,9 Ød+7,5 3,2 0,5 0,5 0, ,9 Ød+10,7 4,2 0,7 0,5 0, ,9 Ød+15,1 6,3 1,2 0,6 0, ,9 Ød+20,5 8,1 1,5 0,8 0,5 UWAGA! Dla ciśnienia roboczego wyższego niż 35 MPa zaleca się pasowanie otworu dławicy i tłoczyska H7/f7. Montaż pierścieni uszczelniających tłoczyska typu OW3 i OW8 1.Powierzchnie montażowe pokryć olejem. 2. Umieścić pierścień uszczelniający O w rowku. 3.Formatować pierścień WE ( wg szkicu) tak, aby nie powstały ostre załamania powodujące pęknięcia lub zmianę przekroju pierścienia. 4. Umieścić pierścień w rowku tak, aby uskok na WE był od strony ciśnienia (patrz rysunek). 5.Obudowę rowkową zaleca się stosować dla tłoczysk > 30 mm i pierścieni WE o małym przekroju w stosunku do średnicy. 6. W celu ułatwienia montażu WE zaleca się podgrzanie pierścienia w oleju hydraulicznym do około 100⁰C. Dla średnic tłoczyska < 30 mm i pierścieni WE o dużych przekrojach w stosunku do średnicy zaleca się stosowanie zabudów dzielonych. W razie potrzeby zdeformowany pierścień WE należy kalibrować trzpieniem kalibrującym wprowadzać go w otwór ruchem posuwisto-zwrotnym. UWAGA! Narzędzia i uszczelnienia utrzymywać w czystości. Narzędzia muszą być gładkie, wolne od zadziorów Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 3/3

35 USZCZELNIENIA Z TWORZYW SZTUCZNYCH, W TYM Z PTFE I PTFE Z KOMPOZYTAMI Zestawy uszczelniające typu D31, D32, D33 Typ: D31 Typ: D32 Typ: D33 Istnieje możliwość wykonania pakietów składających się z innej niż pokazano ilości elementów typu DW. D31 do uszczelnień tłoczysk i nurników pracujących w agresywnych środowiskach i wysokich temperaturach przy ciśnieniach 10 MPa. D32- do uszczelnień tłoczysk i nurników pracujących w agresywnych środowiskach i wysokich temperaturach przy ciśnienachu 5 MPa D33 - do uszczelnień tłoczysk i nurników pracujących w agresywnych środowiskach i wysokich temperaturach przy ciśnienach 1 MPa Materiał, twardości, odporność- - Materiały i ich odporność na media, nie ujęte w tabeli są specjalistycznymi stosowanymi do indywidualnych warunków pracy. Materiał na elementy typu DP, DW, DC ShD ±10 Zakres temperatur pracy w C Odporność na media Policzterofluoroetylen PTFE dodatkiem 25% włókna szklanego ( wg Revo PTFE25Sz) 60 od -200 do najwyższa w porównaniu do znanych dotychczas elastomerów, -niepalny, -węglowodory alifatyczne, -nierozpuszczalne we wszystkich znanych rozpuszczalnikach, - nie absorbuje wody Ograniczenia wymiarowe w produkcji: - minimalna średnica wewnętrzna 8 mm, - maksymalna średnica zewnętrzna 200 mm Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/1

36 WYROBY NIETYPOWE Uszczelnienia i wyroby nietypowe typu B, B1, BE Typ:B Typ:B1 Typ:BE GUMOWY GUMOWO- METALOWY Z TWORZYWA SZTUCZNEGO Do indywidualnego lub specjalnego zastosowania. Szczegóły do uzgodnienia z Revo Seals. Materiał, twardości, odporność Bazowy kauczuk/ materiał ⁰ShA ±5 Odporność na media Baza kauczukowa : Nitrylowy NBR( wg Revo A ), Uwodorniony Nitryl HNBR( wg Revo HA ), Nitrylowy + Chloroprenowy NBR+CR (wg Revo AC ), Chloroprenowy CR( wg Revo C ), Silikonowy MVQ( wg Revo Si ), Fluorowy FPM ; FKM( wg Revo F ), Fluorosilikonowy FVMQ( wg Revo FSi ), Etylenowo-propylenowy EPDM( wg Revo E ), Etylenowo-akrylowy AEM( wg Revo EA ), Uretanowy AU,EU(wg Revo U), Butadienowo-styrenowy SBR( wg Revo Bs ), Naturalny NR ( wg Revo N ) szczegóły dla poszczególnych wyrobów wg folderu MATERIAŁY: OZNACZENIE, WŁASNOŚCI I ZASTOSOWANIE Baza tkaninowa: Tkanina powlekana mieszanką gumową (wg Revo Tk- TPC, TPG) - Baza tworzywowa: Poliacetal POM (wg Revo-POM), Poliuretan wtryskowy PU (wg Revo- UT), Policzterofluoroetylen PTFE lub Policzterofluoroetylen z kompozytami : brąz, szkło (wg Revo - PTFE % Br lub PTFE % Sz) PRZYKŁADOWE USZCZELNIENIA NIETYPOWE: Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/4

37 Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/4

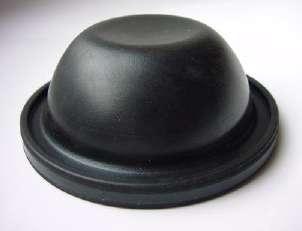

38 NUMER WYROBU WYROBY NIETYPOWE Uszczelnienia i wyroby nietypowe typu B, B1 BE MEMBRANY do opryskiwaczy cz.i WYMIARY MATERIAŁ ZASTOSOWANIE PÓŁPRZEKRÓJ WIDOK MEMBRANY W x 110 x 10 60AC PRZEPONA TŁOCZNA stosowana w pompach P70/230 produkcji PILMET oraz w pompach ZAFIREK, TORNADO produkcji TAD- LEN Zielona Wieś W x42 60C03 PRZEPONA POWIETRZNA stosowana w pompach produkcji PIMET W x 110 x 10 70UT PREZPONA TŁOCZNA stosowana w pompach P70/230 produkcji PILMET oraz pompach ZAFIREK, TORNADO produkcji TAD- LEN Zielona Wieś W x 115,5 x 12,5 60AC PREZPONA TŁOCZNA pomp firmy z grupy RO W ,5 x 100 x 9 60AC POMPA UDOR KAPPA 75; KAPPA 100; KAPPA 125; pompy SADOWNICZE W ,5 x 115,5 x12 60AC PREZPONA TŁOCZNA pomp firmy ANNOVI REVERBERI z grupy AR60/280 W x 105 x 18,2 60AC POMPY z grupy AR: AR 713; AR 813; AR 1064; AR 1265; AR 1516 W x 128 x 10 60AC PRZEPONA do pomp produkcji PILMET typ P40;P60 W x 128 x 12 60AC POMPA produkcji TAD-LEN wersja MONSUN pompa POLOWA Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 3/4

39 WYROBY NIETYPOWE Uszczelnienia i wyroby nietypowe typu B, B1 BE MEMBRANY do opryskiwaczy cz.ii W x 128 x 10 60AC POMPA produkcji TAD-LEN wersja MONSUN, pompa SADOWNICZA W x 120 x 10 60AC PRZEPONA TŁOCZNA stosowana w pompach produkcji SKOTAREK Góra Śląska W x 11 60AC PRZEPONA POWIETRZNA do pomp PILMET P40 oraz P60 i do odpowietrzników TAD-LEN pompy P40 W ,5 x 102 x 7 60A PODKŁADKA do PRZEPONY TŁOCZNEJ do pomp produkcji SKOTAREK Góra Śląska W ,5 x 30 60C03 PRZEPONA POWIETRZNA do pompy TORNADO 140/200 W ,5 x 3 70F PRZEPONA TŁUMKA zaworu sterującego stałociśnieniowego firmy PILMET W W x 30 x 34 60AC 70U SEPARATOR olejowy manometru stosowany w rozdzielaczu cieczy roboczej opryskiwaczy rolniczych produkcji PILMET oraz TAD- LEN W x 123 x 12 60AC POMPA MEMBRANOWO- TŁOKOWA P120 produkcji Zakładu Mechaniki Maszyn i Urządzeń Rolniczych BIARDZKI wersja polowa W ,5 x 120 x 10,8 60AC PRZEPONA do pomp P90 produkcji firmy BURY Maszyny Rolnicze Kutno Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 4/4

40 ZESPOŁY USZCZELNIAJĄCO - PROWADZĄCE K Zespoły uszczelniająco-prowadzące typu K, K2, K3, K5, K6 TYP K, K2 TYP K3 TYP K5, K6 Do uszczelniania węzłów z elementami o względnym ruchu posuwisto-zwrotnym, zwłaszcza tłoków w cylindrach, na przykład hydraulicznych, siłownikach dwustronnego działania. Nowoczesna konstrukcja zespołu uszczelniająco-prowadzącego eliminuje bezpośredni kontakt tłoka z cylindrem dzięki pierścieniom prowadzącym z tworzyw sztucznych, które zwiększają trwałość elementów cylindra przy zachowaniu szczelności i stosunkowo małych oporach tarcia. zespołów serii K daje korzyści w postaci: uproszczenia konstrukcji tłoka, skrócenia długości tulei cylindrowych, zmniejszenia martwej długości cylindrów, łatwiejszego montażu. Materiał, twardości, odporność Elementy oznaczone KP ( dot. K2, K5 ) Bazowy kauczuk Uretanowy AU ( wg Revo U ) Poliuretan wtryskowy ( wg Revo 95UT) Twar dość IRHD ±5 Elementy oznaczone KG ( dot. K, K2 ) Bazowy kauczuk 90 Nitrylowy NBR (wg Revo 82A) 90,95 Twar dość IRHD ±5 Elementy oznaczone KF Elementy oznaczone KT ( dot. K, K6 ) Elementy oznaczone KG ( dot. K3, K5 ) Materiał Materiał Bazowy kauczuk 82 Poliacetal Kopolimer acetalowy o dużym stopniu krystaliczności Tkanina bawełniana techniczna powlekana gumą na bazie NBR Nitrylowy NBR (wg Revo 80A) Twar dość IRHD ±5 Wspólne parametry pracy Prędkość przesuwu m/s Odporność na media 80 do 0,5 płyny hydrauliczne, oleje hydrauliczne, mineralne, niepalne ciecze hydrauliczne typu HFA i HFB Wymiary i zabudowa K Zespół uszczelniająco-prowadzący Zabudowa Oznaczenie φdn φdn H H1 φd φd L B φd1 φd2 K-40x30x , , K-50x35x , ,5 K-63x48x , ,5 K-65x50x , ,5 K-80x62x , , K-100x80x , K-110x90x , K-125x100x , K-140x115x , K-160x135x , Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

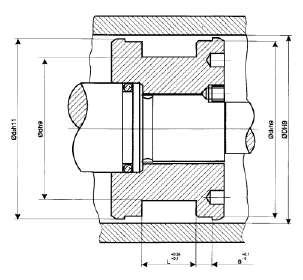

41 Wymiary i zabudowa K2 Zespół uszczelniająco-prowadzący Zabudowa Oznaczenie φdn φdn H H1 φd φd L B φd1 φd2 K2-40x30x15, ,8 23, , K2-50x35x19, ,6 29, ,5 K2-63x48x19, ,6 29, ,5 K2-80x62x23, ,2 32, , K2-100x80x , K2-110x90x , K2-125x100x , K2-140x115x , K2-160x135x , Wymiary i zabudowa K3 Zespół uszczelniająco-prowadzący Zabudowa Oznaczenie φdn φdn H H1 φd φd L B φd1 φd2 K3-40x30x , K3-50x35x , ,5 K3-63x48x , ,5 K3-80x65x , ,5 Wymiary i zabudowa K5, K6 Zespół uszczelniająco-prowadzący Zabudowa Oznaczenie φdn φdn H H1 φd φd L B φd1 φd2 K5-80x60x35 K6-80x60x , ,52 72,62 77,52 K5-100x80x35 K6-100x80x35 K5-110x90x35 K6-110x90x35 K5-125x100x45 K6-125x100x45 K5-140x115x45 K6-140x115x45 K5-160x135x45 K6-160x135x , ,52 92,60 97, , ,52 102,70 107, , ,70 116,82 122, , ,70 131,72 137, , ,70 151,72 157,10 Dane eksploatacyjne : - temperatura pracy w C dla - K, K2 od -30do K3, K5, K6 od -30 do ciśnienie pracy : - K,K2 - do 16MPa - K3,K5,K6 do 32MPa Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2

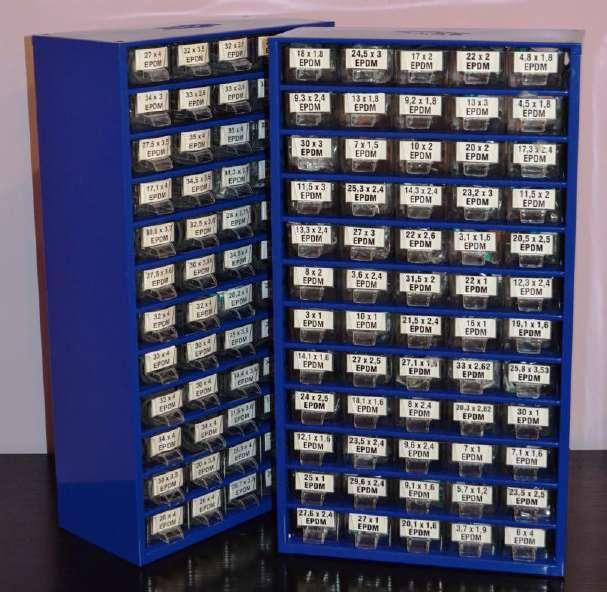

42 FANTOMY Zestawy/ komplety naprawcze Zestaw podręczny Zestaw niestandardowy PODRĘCZNE I NIESTANDARDOWE ZESTAWY NAPRAWCZE Fantomy są wykorzystywane do indywidualnego lub specjalnego zastosowania. Znajdują zastosowanie w sytuacjach awaryjnych w służbach utrzymania ruchu i serwisach remontowych. Na życzenie klienta gotowi jesteśmy przygotować zestawy naprawcze z oringami i innymi uszczelnieniami o preferowanych wymiarach i cechującymi się odpowiednimi właściwościami fizyczno-mechanicznymi z wszelkich specjalistycznych mieszanek gumowych lub tworzyw sztucznych. Istnieje możliwość zakupu zestawów złożonych według naszych propozycji. Szczegóły do uzgodnienia z Revo Seals. Podręczne zestawy naprawcze oringów z olejoodpornego kauczuku NBR w 18 rozmiarach zawierają razem 170 sztuk uszczelnień. Typowy zestaw składa się z oringów o średnicy zewnętrznej od 6 mm do 25 mm i 3 wymiarach przekroju pierścienia fi: 2 mm, 2,4 mm i 3 mm. Dla ułatwienia, dokładne wymiary i ilość oringów zostały opisane na pokrywie zabezpieczającej zestaw. Niestandardowe zestawy naprawcze zawierają oringi i inne uszczelnienia o preferowanych przez rynek wymiarach. Zestawy te, w zależności od potrzeb klienta dostosujemy do różnego rodzaju opakowań zbiorczych (szafki, skrzynki), każdy wymiar znajdzie swoje dokładnie opisane miejsce szufladę lub przegródkę co ułatwi szybkie odnalezienie potrzebnej uszczelki. Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 1/2

43 Materiał, twardości, odporność Bazowy kauczuk/ materiał Baza kauczukowa : Nitrylowy NBR( wg Revo A ), Nitrylowy + Chloroprenowy NBR+CR (wg Revo AC ), Uwodorniony nitryl HNBR ( wg Revo - HA), Chloroprenowy CR( wg Revo C ), Silikonowy MVQ( wg Revo Si ), Fluorowy FPM ; FKM( wg Revo F ), Etylenowo-propylenowy EPDM(wg Revo E ), Etylenowo-akrylowy AEM( wg Revo EA ), Uretanowy AU,EU(wg Revo U) Baza tkaninowa: Tkanina powlekana mieszanką gumową (wg Revo Tk- TPC, TPG) Baza tworzywowa: Poliacetal POM (wg Revo-POM), Poliuretan wtryskowy PU (wg Revo- UT), Policzterofluoroetylen PTFE lub Policzterofluoroetylen z kompozytami : brąz, szkło (wg Revo - PTFE % Br lub PTFE % Sz) ⁰ShA ± szczegóły dla poszczególnych typów wyrobów - Odporność na media wg folderu MATERIAŁY: OZNACZENIE, WŁASNOŚCI I ZASTOSOWANIE Przykładowe zestawy kompletacyjne / naprawcze : Trzyelementowy zestaw naprawczy stosowany do maszyn rolniczych Materiał Typ i wymiar Nr wyrobu Ilość i nr części wg Revo U6 - aa x aa x a W xxxx 90 Ut 1 xxxx OS - aa x a W xxxx 82A 1 xxxxxx Z - aa x aa W xxxx 90Ut 1 xxxxx U6 OS Z Pięcioelementowy zestaw naprawczy stosowany w koparkoładowarkach DT3 Materiał Typ i wymiar Nr wyrobu Ilość i nr części wg Revo DT3 - aa x a x aa W xxxx wg składu 1 xxxxx ZZ - aa x aa x a/a W xxxx 82A 1 xxxxx OR - aa x a W xxxx 70A 1 xxxxx OR aa,a x a,a W xxxx 70A 1 xxxx K aa x aa x aa W xxxxx wg składu 1 xxxxxx ZZ OR x 2 K Dokument jest własnością REVO SEALS Sp. z o.o. Wszelkie prawa zastrzeżone str. 2/2
