GRAFITOWE USZCZELNIENIE ARMATURY - ARMET-BA

Transkrypt

1 GRAFITOWE USZCZELNIENIE ARMATURY - ARMET-BA Konstrukcja praktycznie wszystkich zaworów energetycznych przewidzianych do pracy w środowisku pary wodnej przewiduje obecność dławnicy służącej do uszczelniania wrzeciona zaworu. Ze względu na głębokość dławnicy regułą jest stosowanie uszczelnień segmentowych (4 6 segmentów). Konstrukcja uszczelnienia musi spełnić następujące warunki brzegowe: Przenieść ciśnienie poosiowe rzędu nawet do 26 Mpa. Zachować odporność termiczną w ciągu minimum roku w temperaturze rzędu 550OC. Po zadławieniu zachować niski współczynnik tarcia umożliwiający obrót wrzeciona zaworu przy użyciu siły nie większej niż 750 N (75 kg). Nie powodować korozji wrzeciona zaworu. Umożliwiać łatwe usuwanie zużytego uszczelnienia w czasie przeglądu technicznego zaworu. Po rezygnacji z uszczelnień azbestowych materiałami spełniającymi podane wyżej warunki brzegowe okazały się kompozyty grafitu rozprężnego. Praktycznie bez względu na postać tych kompozytów wszystkie spełniają warunki 1 i 2. Równoległe spełnienie wszystkich pięciu warunków w sytuacjach eksploatacyjnych nie jest proste. Wychodząc na przeciw zróżnicowanym potrzebom i opiniom odbiorców firma POLONIT opracowała kilka wariantów rozwiązań. Podstawowy asortyment produkcji służący do uszczelniania dławnic i pokryw samo-uszczelniających armatury ciepłowniczej, chemicznej i petrochemicznej to grupa uszczelek typu ARMET BA. Surowcem do ich wytwarzania jest grafit ekspandowany o czystości technicznej (98,0% węgla) lub o czystości nuklearnej (99,85% węgla). Grafit stosowany do wytwarzania uszczelek ARMET-BA wykazuje bardzo dobre własności uszczelniające, m. in. posiada: wysoką odporność chemiczną na wszystkie media -ph 0 14 ( z wyjątkiem mediów silnie utleniających), wysoką odporność temperaturową - do +550oC w powietrzu ( do +2500oC w atmosferze biernej lub redukującej), dobre własności smarne, trwałą elastyczność, trwałą odporność na procesy starzeniowe. Pierścienie ARMET-BA są prasowane z grafitu ekspandowanego w postaci folii. Dzięki temu uzyskują strukturę wewnętrzną, która charakteryzuje się wysoką szczelnością i sprężystością.

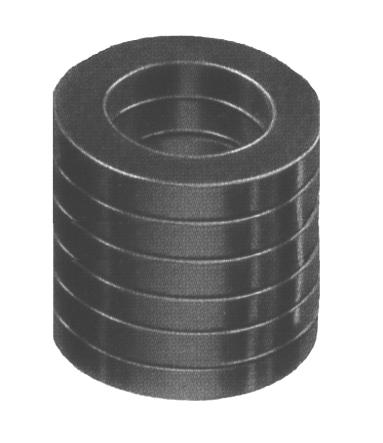

2 Automatyzacja procesu produkcji, organizacja kontroli metodą step by step ) oraz zakładowy system zapewniania jakości pozwalają na otrzymanie produktu o wysokiej powtarzalności i bardzo dobrych własnościach jakościowych. W zależności od budowy i zastosowań oferujemy dwie grupy uszczelek ARMET-BA: Typ 950 Typ 960 -uszczelki dławnicowe w kształcie pierścienia o przekroju prostokątnym, -uszczelki do pokryw samouszczelniających w kształcie pierścienia o przekroju trapezowym ( stożkowym ) Armet 960 Armet 950

3 W grupie uszczelek ARMET-BA typ 950 proponujemy następujące rozwiązania: Symbol ARMET-950 Budowa i zastosowanie Przecięty pierścień stanowiący kompozyt wysokojakościowej stali oraz grafitu o czystości technicznej. Dzięki swej wysokiej odporności termomechanicznej ( do +550oC i do 16Mpa ) preferowany przez producentów i użytkowników armatury energetycznej wysokoparametrowej. Zalecany również jako pierścienie zamykające do armatury częściowo zużytej. Pełny pierścień wykonany z grafitu ekspandowanego o czystości technicznej. Gęstość nominalna pierścienia wynosi 1,6 g/cm3. Może być stosowany samodzielnie lub w kombinacji z pierścieniami zamykającymi ARMET-950 lub ARMET-950S. ARMET-950G ARMET-950GP ARMET-950GD Przecięty pierścień o budowie i zastosowaniu jak ARMET- 950G. Dzielony pierścień o budowie i zastosowaniu jak ARMET- 950G. Pierścień uformowany z plecionki włókna grafitowego wzmocnionego w każdej nitce drutem inconelowym. Może być stosowany samodzielnie lub jako pierścienie zamykające. ARMET-950S Powyższe asortymenty są również dostępne z grafitu o czystości nuklearnej.

4 Uszczelnienia dławnicowe oferujemy również w postaci zaworowych pakietów uszczelniających: Symbol Budowa Składa się z dwóch pierścieni zamykających ARMET-950 i czterech pierścieni uszczelniających ARMET-950G. Pakiet uszczelniający ARMET A-G-A Składa się z dwóch pierścieni zamykających ARMET-950S i czterech pierścieni uszczelniających ARMET-950G. Pakiet uszczelniający ARMET S-G-S

5 Typowe wymiary pierścieni ARMET-BA typ 950 dostępne w naszej ofercie: zew. wew. wysokość zew. wew. wysokość zew. wew. wysokość , ,2 25,4 6, , , , , , , , , ,4 155,4 6, ,

6 W grupie uszczelek ARMET-BA typ 960 proponujemy następujące rozwiązania: Pełny pierścień o przekroju trapezowym ( stożkowym ) stanowiący kompozyt wysokojakościowej stali oraz grafitu o czystości technicznej. Zbrojenie wewnętrzne zapobiega wyciskaniu materiału przy dużych szczelinach i wysokich naprężeniach kontaktowych. ARMET-960 Pełny pierścień o przekroju trapezowym ( stożkowym ) ARMET-960G wykonany z grafitu ekspandowanego o czystości technicznej. Gęstość nominalna uszczelki wynosi 1,6 g/cm3. Powyższe asortymenty są również dostępne z grafitu o czystości nuklearnej Typowe asortymenty uszczelek ARMET-BA typ 960 dostępne w naszej ofercie: zew. wew. wysoko ść zew. wew. wysoko ść zew. wew wysoko ść

7 Dopuszczalne odchyłki wymiarowe dla uszczelek ARMET BA: Średnica w mm Odchyłki średnicy Odchyłki średnicy Wysokość Odchyłki zewnętrznej w mm wewnętrznej w mm w mmm w mm poniżej 100 ± 0,3 ± 0,2 do 10 +1,0 powyżej 100 do 250 ± 0,6 ± 0,5 powyżej 10 do ,0 powyżej 250 do 400 ±0,8 ± 0,7 powyżej 20 do ,0 Sposób zamawiania: Przykładowe zamówienie dla grupy uszczelek ARMET BA typ 950: 1.Nazwa i symbol uszczelki Armet 950G 2.Wymiar uszczelki w mm (śr. zew. x śr. wew. x wys.) 32 x 18 x 7 3.Ilość szt szt. Przy zamawianiu zaworowych pakietów uszczelniających należy podać: 1.Nazwa i symbol pakietu Zaworowy pakiet uszczelniający Armet A-G-A 2.Wymiar pojedynczej uszczelki w mm 55 x 35 x 10 3.Ilość sztuk uszczelek w pakiecie 6 Przykładowe zamówienie dla grupy uszczelek ARMET BA typ 960: 1.Nazwa i symbol uszczelki Armet Wymiiar uszczelki w mm (śr. zew. x śr. wew. x wys.) 380 x 350 x 30 3.Ilość szt. 10 szt. Konstrukcje i wymiary niestandardowe: Istnieje możliwość wykonania uszczelnień o konstrukcji i wymiarach niestandardowych, po uprzednim uzgodnieniu możliwości wykonawczych i warunków dostawy na specjalnych zasadach.
